基于三维CAD中望3D高效创建五金水槽模型

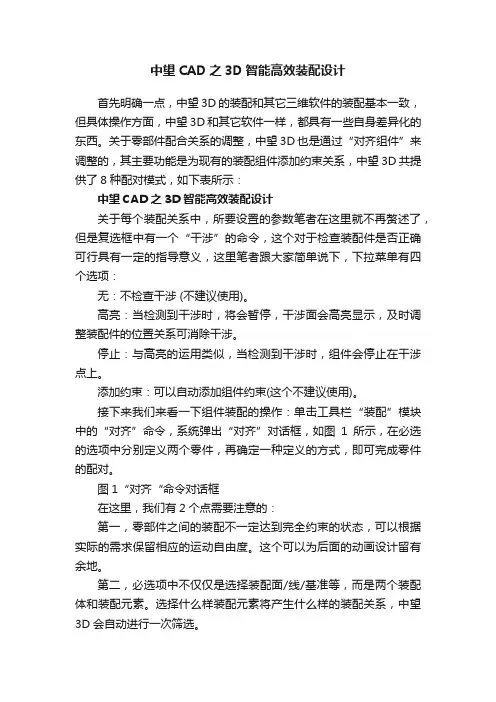

中望CAD之3D智能高效装配设计
中望CAD之3D智能高效装配设计首先明确一点，中望3D的装配和其它三维软件的装配基本一致，但具体操作方面，中望3D和其它软件一样，都具有一些自身差异化的东西。
关于零部件配合关系的调整，中望3D也是通过“对齐组件”来调整的，其主要功能是为现有的装配组件添加约束关系，中望3D共提供了8种配对模式，如下表所示：中望CAD之3D智能高效装配设计关于每个装配关系中，所要设置的参数笔者在这里就不再赘述了，但是复选框中有一个“干涉”的命令，这个对于检查装配件是否正确可行具有一定的指导意义，这里笔者跟大家简单说下，下拉菜单有四个选项：无：不检查干涉 (不建议使用)。
高亮：当检测到干涉时，将会暂停，干涉面会高亮显示，及时调整装配件的位置关系可消除干涉。
停止：与高亮的运用类似，当检测到干涉时，组件会停止在干涉点上。
添加约束：可以自动添加组件约束(这个不建议使用)。
接下来我们来看一下组件装配的操作：单击工具栏“装配”模块中的“对齐”命令，系统弹出“对齐”对话框，如图1所示，在必选的选项中分别定义两个零件，再确定一种定义的方式，即可完成零件的配对。
图1“对齐“命令对话框在这里，我们有2个点需要注意的：第一，零部件之间的装配不一定达到完全约束的状态，可以根据实际的需求保留相应的运动自由度。
这个可以为后面的动画设计留有余地。
第二，必选项中不仅仅是选择装配面/线/基准等，而是两个装配体和装配元素。
选择什么样装配元素将产生什么样的装配关系，中望3D会自动进行一次筛选。
看到这里，相信大家发现中望3D在装配设计方面操作便捷的同时，跟其他三维软件相比略为不同了吧?下面笔者跟大家简单介绍下中望3D的不同之处。
首先，中望3D将选择零部件和装配关系的选择界面融合到了一起。
必选项中先选择两个部件，接下来选择装配关系，至于什么样的装配关系，对应的需要选择什么样的装配元素则不需要设计者去考虑，交给中望3D即可。
举个例子，比如装配螺丝，一般情况下，需要先选择孔的中心轴和螺丝中心轴重合，再定义两个对齐平面。
中望CAD2014建筑制图立体化教程 第12章 三维建模
12.7 3D移动及复制
• 用户可以使用MOVE、COPY命令在三维空间中移动和复制对象，其操作 方式与在二维空间中一样，只不过当输入距离来移动对象时，必须输入沿x、 y、z轴的距离值。
• 键入“MOVE”或“COPY”命令后，系统提示如下。
•选择对象:
//选择要编辑的3D对象
•指定基点或 [位移(D)] <位移>: 100,200,300
图12-14
12.3 创建三维基本立体
• 中望CAD能生成长方体、球体、圆柱体、圆锥体、楔 形体及圆环体等基本立体。【实体】选项卡的【图元】 面板中包含了创建这些立体的命令按钮，表12-1所示为这 些按钮的功能及操作时要输入的主要参数。
12.4 将二维对象拉伸成实体
• EXTRUDE命令可以拉伸二维对象生成3D实体。能拉伸的 二维对象包括圆、多边形、面域及闭合样条曲线等。操作时， 可指定拉伸高度值及拉伸对象的锥角，还可沿某一直线或曲 线路径进行拉伸。
按钮，
启动三维动态旋转命令（3DORBIT），此时，按住鼠标左键
并拖动鼠标光标就能改变观察方向
• 使用此命令时，可以选择观察全部对象或模型中的一部 分对象，系统围绕待观察的对象形成一个大辅助圆，其圆心 是观察目标点，该圆被4个小圆分成四等份，如图12-12所示。
图12-12
12.2.3 视觉样式
• 视觉样式用于改变模型在视口中的显示外观，它是 一组控制模型显示方式的设置。当选中一种视觉样式时， 系统在视口中按样式规定的形式显示模型。 • 中望CAD提供了以下7种视觉样式，用户可在【视图】 面板的【视觉样式】下拉列表中进行选择，如图12-14所 示。各种视觉样式的功能如表12-1所示。
12.13 12.14 12.15 12.16 12.17
中望3D 让你的编程效率更高
中望3D让你的编程效率更高------模板定制序一、定制自己的模板1.新建模板文件2.输入刀具3.输入转速与进给4.输入设备5.工序参数的保存与调用附：如何创建、修改.csv文件演示视频链接地址序客户的心声：“我们公司的加工中心都是固定的，加工的工件是有规律的，工件材料和加工工艺方法也是有规律。
同样，我们选用的刀具、转速和进给也有规律，那么，在编程时，如何减少选择这些加工参数所带来的重复劳动呢？”答案是肯定的，中望3D可以轻松做到。
中望3D通过强大的模板定制功能，帮助你大幅减少重复劳动，加快编程速度，提升企业竞争力。
现在就来看看中望3D是如何做到的。
一.定制自己的模板1.新建模板文件首先，我们需要新建一个加工模板文件，安装程序默认是没有加工模板的。
（提示：同类型的模板文件可以创建多个.）Step1.启动中望3D，点击菜单栏：文件→模板，进入到如下界面。
Step2.点击创建新对象，进入到如下界面。
在类型中选择加工方案，接着给定一个唯一名称。
（取模板名称时，我们可以以部门或者零件类型等有实际意义的词来划分，这样直观方便使用.）Step3.点击确认后直接进入到加工模块，点击保存。
（这里建议大家，在每次完成一段工作后，都保存一下文件，养成一个良好习惯，尽量避免不必要的损失.）2.输入刀具在这里，我们只把常用的刀具(亦可指加工中心上固定的刀具)输入到模板中，这样便可直接取用，为避免刀具过多而影响选用的效率，建议将其它刀具写入刀具库中。
Step4. 点击菜单栏：工具→输入对象，进入到如下界面。
打开文件刀具.csv，输入已经做好的刀具。
可以看到上图的文件类型选项，.csv和.txt。
这两种类型都是纯文本文件，都可以用EXCEL来编辑，这里及下面我们都采用.csv的文件类型。
Step5.此时，在工序中，点击刀具选项，我们直接进入到刀具列表，而非刀具库，快速选用。
我们选择的工序类型和刀具类型是相对应的，例如：我们选择铣削的工序类型时，在刀具列表中就不会出现钻削的刀具。

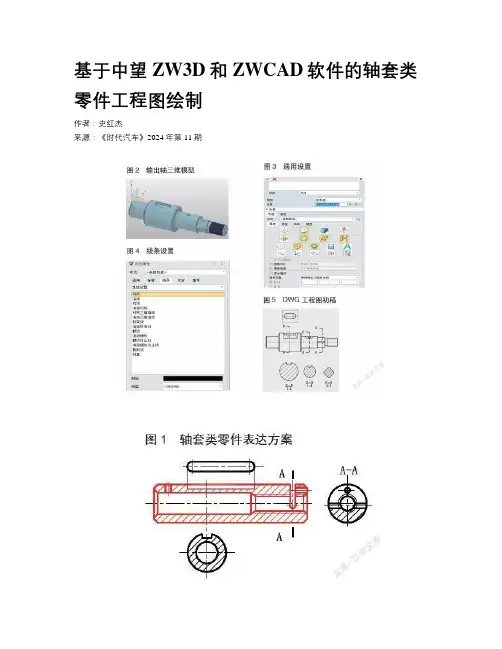

基于中望ZW3D和ZWCAD软件的轴套类零件工程图绘制
基于中望ZW3D和ZWCAD软件的轴套类零件工程图绘制作者：***来源：《时代汽车》2024年第11期摘要：职业院校技能大赛背景下，数字化设计与制造赛项对零件工程图提出了更高的要求。
综合利用ZW3D和ZWCAD绘制工程图能大大提高作图效率，并且符合国家标准。
本文首先阐述了轴套类零件的工程图表达方案，结合输出轴零件，深入分析了基于ZW3D和ZWCAD软件的工程图绘制流程、方法和步骤，快速高效完成符合国家制图标准的工程图绘制。
关键词：数字化设计 ZW3D ZWCAD 轴套类零件工程图1 引言全国职业院校技能大赛数字化设计与制造赛项自2023年开始新一轮改革，赛项规程发生了较大变化。
赛项紧随制造业“智改数转”步伐，引入新知识、新技术、新工艺、新标准，以解决数字化生产的实际问题为导向，通过考察高职学生数字化设计与制造相关专业知识，数字化建模、创新设计、产品虚拟装配、协同设计与质量管理、数控装备编程操作等能力，以及团队协作、质量、成本意识和职业道德规范等素养，全面提升高职学生服务建设制造强国、数字中国国家战略的能力，为推动经济社会绿色化、低碳化发展，构建新发展格局做出贡献。
比赛共2个模块，分6个任务，总分为 100 分，竞赛总时长7小时。
其中M1模块中工程图绘制与产品展示共计20分，根据数字化创新设计的最终结果模型，生成零件图和装配图，并输出爆炸图。
考核选手绘制零件图、装配图和爆炸图的能力，以及展示产品特点的能力。
软件平台为中望CAD机械教育版软件2023和中望3D2023教育版。
评分标准如下：（1）视图表达完整性，视图配置合理；（2）视图选取比例的合理性；（3）尺寸的正确、齐全、清晰；（4）几何公差标注的正确性；（5）表面精度标注的合理性；（6）其他技术要求（含标题栏）的合理性。
2 轴套类零件的表达方案2.1 结构特点常见于各种轴、丝杠、套筒、衬套等，多采用车削和磨削加工而成。
一般由多段不等直径的圆柱组合形成，径向尺寸通常小于轴向尺寸。
基于“中望3D”三维建模下的教学探讨与应用
基于“中望3D”三维建模下的教学探讨与应用1. 引言1.1 背景介绍传统的教学方式往往局限于平面图或文字描述，学生难以真实感受到所学知识的立体形态和细节。
而中望3D三维建模技术能够将抽象的概念具象化，通过模型展示、交互体验等形式，帮助学生更直观地理解知识，激发学习兴趣，提高学习效率。
本文旨在探讨基于中望3D三维建模技术的教学方法和应用情况，探索其在工程、艺术、建筑等领域的教学中的潜力和价值。
通过研究和实践，希望为教育教学提供新思路和新途径，推动教学模式的创新和提升。
1.2 研究意义三维建模技术在教学中的应用已经成为当前教育领域的热点话题，其中基于“中望3D”三维建模技术的教学探讨与应用更是备受关注。
这种新型的教学方式不仅可以提升学生的学习兴趣和动手能力，还可以更好地帮助学生理解和应用知识，促进他们的学习效果。
为此，对于这种基于“中望3D”三维建模技术的教学方法进行深入研究具有重要的意义。
研究基于“中望3D”三维建模技术的教学探讨可以促进学生的综合能力发展。
在学习过程中，学生不仅可以通过实际操作制作自己的三维模型，还可以进行交互式学习和群体合作，培养学生的动手能力、团队协作能力和创新意识，提高他们的综合素质。
通过对基于“中望3D”三维建模技术的教学探讨和应用进行研究，可以为教育教学提供新的思路和方法，促进学生的全面发展，推动教育教学的发展和提升。
【研究意义】1.3 研究目的本文旨在探讨基于“中望3D”三维建模技术的教学应用，并从工程设计、艺术设计和建筑学等多个领域展开具体研究。
通过对这些领域中“中望3D”技术在教学中的应用进行深入分析，旨在揭示该技术在教学中的潜力和优势，以及其对学生学习和实践能力的提升作用。
本研究也旨在为教育工作者和教学设计者提供一些关于如何更好地利用“中望3D”技术来促进学生成长和发展的实际建议和指导。
通过本研究，希望能够进一步推动“中望3D”三维建模技术在教育领域的推广和应用，为教学改革和创新注入新的动力和活力，从而提升教育质量，培养更多具有创新精神和实践能力的人才。
中望3D 计算机辅助设计在成形刀具中的应用
中望3D 计算机辅助设计在成形刀具中的应用吕国华【摘要】在综合分析了计算机辅助设计软件发展趋势的基础上，结合工程案例，介绍了中望3D 软件在计算机辅助设计中的应用。
通过对成形刀具设计制作中的应用实践，阐述了中望3D 软件在我国中小企业生产应用中具有的众多优点。
同时，针对成型刀具设计制作中的实际应用，展示了中望3D 具有功能完备、快捷、便利、易学等优点，展示了该软件在我国制造业的广泛应用前景。
%Based on analyzing development tendency of computer-aided design software,this paper, combing engineering projects,introduces the application of Zhongwang 3D software and expounds its ad-vantages in application in production of middle and small-sized enterprises in our country through appli-cation in design and production of formingtools .meanwhile,according to the practical application in design and production of forming tools,this paper presents the advantages of Zhongwang 3D such as full functions,quickness,convenience and learnability,and shows the extensive application prospect of the software in manufacturing industry of our country.【期刊名称】《江苏建筑职业技术学院学报》【年(卷),期】2015(000)003【总页数】3页(P26-28)【关键词】中望 3D;工业设计;成形刀;CAD;CAM【作者】吕国华【作者单位】南京工业职业技术学院艺术设计学院，江苏南京 210023【正文语种】中文【中图分类】TS941.26自从60年代美国及西方发达国家提出计算机辅助产品设计的设想,开发了交互式图形处理技术及软件系统,计算机辅助设计(CAD)在西方发达国家得到了迅速发展.21世纪后,随着计算机硬件和软件的更新换代,计算机图形工作站和微型计算机逐步在我国各行业普及应用,特别是近20年来,伴随着中国制造业的迅猛发展,微型计算机在各行各业得到了广泛的普及,CAD和计算机辅助制造(CAM)也在制造行业全面应用.在传统成形刀具设计中,设计师只能凭借个人的设计经验,通过手绘的方法,将刀具画在图纸上,工艺师按照图纸的要求手工设计工艺图,编制加工工序.传统工艺设计周期长、效率低,加工精度难以保证,尤其是有曲线、曲面要求的刀具给设计制作带来很大的难度,导致加工好的成品刀具质量不稳定,从而加大了产品开发的周期和生产成本.目前,国内外设计制造领域得到广泛应用的主流CAD/CAM软件主要有美国欧特克的Autodesk CAD、Alias、ProE、Mastercam、法国达索的catia和Solidworks、德国的UG、Solidege、中国广州中望龙腾软件的中望3D和北京数码大方的CAXA等.综合上述各类软件的特点,国外的软件由于其开发早,应用时间长,版本丰富,性能也相对稳定,但价格相对昂贵,尤其是关键模块对中国限制.广州中望龙腾软件股份有限公司,是中国CAD行业唯一的国家重点软件企业,是中国CAD软件平台的领导者.经过20多年CAD软件开发和技术积淀,中望3D集高端CAD/CAM于一体,造型、模具、装配、加工、逆向工程、钣金等功能模块一应俱全,具有强大的数据交互能力,独有的混合建模技术,高性能的OverdriveTM内核驱动,具备了2～5轴数控编程及智能加工等功能,成从概念到产品的设计.同时,中望3D涵盖了产品造型、曲面建模、智能仿真、照片级渲染、点云逆向设计等国际流行软件所具备的各项功能,具有高效稳定的混合建模和完备的主流设计软件数据兼容特性,是目前国内优秀的自主研发的3D设计平台[4].由于成型刀具因其具有成型尺寸稳定、制作成本低廉、生产效率高等优点,广泛用于木制品批量生产中,在车削类木制产品的生产加工中得到广泛的应用[1].应用中望3D进行成形刀设计如下:1)导入图片设计成形刀成形曲面轮廓.首先运用中望3d智能化草图设计工具,精确地对所需曲线进行快捷绘制、编辑,以获得车削产品外形的刀具切削刃口形状.即(1)将产品设计图导入中望3D草图背景,并修改大小为设计产品10∶1.通过对样稿图片的放大绘制,提高产品曲线的实际精度. (2)运用曲线工具绘制产品车削外形图.③应用缩放工具将绘制的刀具成型曲线缩小到1∶1.4)封闭曲线,退出曲线编辑模式.2)绘制刀具三维设计图.(1)进入3D实体造型设计,应用造型设计工具拉伸绘制的曲线,以获得刀具成型体刃口的基本形状实体.(2)选择实体侧面为基准面,绘制刀具刃口切面曲线.通过对成型的实体拉伸切除得到刀具的刃口形状.(3)运用放样、修剪工具,并调整拉伸切除的角度,使刀具刃口角度约为45° (可根据加工木材种类的硬度调整刀具刃口角度),便于对木质本体的切削加工.(4)通过应用拉伸切除工具获得刀具的实体设计图.(5)赋予刀具实体表面金属材质,获得刀具三维设计图,如图1所示.3)创建工程图.(1)应用中望3D的工程图模块建立工程图,如图2所示.(2)尺寸标注.中望3D工程图拥有快捷方便的尺寸标注和查询、绘图功能,应用此工具轻松获得刀具产品的完整工程图纸.4)数字仿真加工.中望3D集成了CAD/CAM功能,具有强大的二维、三维数字仿真设计和独特的策略加工模块,综合了钻孔、2轴铣削、3轴快速铣削、5轴铣削、车削、刀轨编辑等功能.可进行快速的数字仿真加工,以及检测设计刀具实际加工的可行性和经济性.同时,中望3D还支持各种数字加工中心系统和世界各知名CAD/CAM软件的文件格式,可方便地输出用户所需要的软件格式,如图3所示.5)后期渲染效果综合应用.(1)应用中望3D的视觉渲染模块可对所设计的成型刀具进行表面材质属性、纹理贴图编辑以及背景灯光设置.设置刀具表面为金属材质,RGB颜色为(241,182,0),高光反射光泽,阴暗为10,灯光为3个方向自然光源. (2)运用KeyShot 4和HDR Light Studio Pro 2.0专业软件进行材质和灯光渲染 .首先,运用中望3D强大的数据接口功能,将设计图输出为bip格式文件,在KeyShot 4中进行专业的材质精细编辑和背景图添加,同时通过关联专业灯光效果处理软件HDR Light Studio Pro 2.0进行灯光效果模拟,从而获得优质的渲染图像,如图4所示.6)产品加工应用.(1)软件设计文件数据可方便的输出,为西门子、法拉克等通用加工中心设备文件进行2～5轴加工,以获得所需刀具的精确轮廓,通过精密研磨获得高质量的成型车刀.(2)将成型刀具安装于H1成型车床上,如图5所示.(3)调整成型体直径尺寸完成浮标本体成型坯料,如图6所示.综合当今国内外主流CAD和CAM软件的特点,国外知名软件有着较长的发展历史,性能稳定,版本齐全,功能上强大,专业性强.但多数软件存在各模块基本独立,需要通过相互转换才能实现CAD/CAM及点云逆向设计,且软件价格昂贵,部分软件没有中文版,学习难度较大.通过本成形刀具案例的应用实践,使我们深刻感受到中望3D是一款优秀的国产三维CAD/CAM设计加工软件,该软件具有智能一体化的设计模块、丰富的数据交换接口和独创的混合建模技术,使得设计操作更加方便灵活.软件运行稳定安全,对计算机硬件的要求较低,价格合理,易学易用,尤其适合中小企业和军工产品的设计加工.【相关文献】[1] 薛进才.刀具产品的计算机辅助设计(CAD)[J].工具技术,1987(5):1-5.[2] 刘星,何理,杨乃文,等.三维设计软件在刀具设计中的应用[J].工具技术,2005(2):80-81.[3] 邱迎宾.复杂形状刀具三维实体建模[D].武汉:华中科技大学,2007.[4] 黎艳.中望3D:行走在三维CAD的道路上[J].CAD/ CAM与制造业信息化,2012(4):10-11.[5] 赵宇明,张国忠.CATIA软件在计算机辅助造型设计中的应用[J].CAD/CAM与制造业信息化,2012(8): 78-80.。
中望3D全球三维CAD设计大赛圆满结束
中望3D全球三维CAD设计大赛圆满结束近日，由中望3D主办的全球三维CAD设计大赛圆满结束。
自发布起，该赛事吸引了全球绝大部分CAD设计人员的关注，并吸引了来自世界各地的顶尖选手参加。
经过半个月的激烈角逐，最终决出了本届大赛的获胜选手。
大赛简介中望3D全球三维CAD设计大赛是为CAD设计领域的专业人士打造的赛事，该大赛不仅包含了建筑、机械、电气等众多领域的设计赛事，还设置了团队工作赛事、新领域设计赛事等多个类别，真正意义上实现了百花齐放、百家争鸣的氛围。
作为一项全球性赛事，中望3D全球三维CAD设计大赛的出现，不仅为广大设计爱好者提供了与顶尖选手接触与交流的机会，而且也推动了全球CAD设计技术的发展和革新，是一次盛大的设计盛宴。
大赛分站赛本届中望3D全球三维CAD设计大赛共设有20个分站赛，下面我们介绍其中几项最为优秀的分站比赛。
建筑设计分站赛本届建筑设计分站赛主要针对建筑专业的设计师，该赛事要求参赛者在三个小时内提交能够满足客户需求的建筑设计方案。
参赛者需要根据选定的建筑场地，运用CAD技术进行全面的分析和设计。
由于实战环境的模拟，该分站赛的难度可谓是非常高。
通过层层的比拼，最终设计者“MikeW”凭借着优异的设计理念和精湛的操作技巧夺得了本届建筑设计分站赛的冠军，并且还获得了总决赛的入场券。
机械设计分站赛本届机械设计分站赛主要针对机械制造专业的设计师，赛事要求选手在一个小时内完成机械零部件的设计和装配，并优化相应的制造工艺。
在现场观众的热烈气氛中，参赛选手们排沙车式的操作，让比赛过程非常的精彩。
最终，经过两轮激烈角逐的比拼，双方势均力敌，主办方举行了一番技巧展示表演，并引来现场观众的热烈掌声。
虽然没有最后的胜负结果，但比赛让所有参加者收获了许多。
总决赛本届中望3D全球三维CAD设计大赛的总决赛在最后一天进行。
总决赛的主要内容是选手的现场个人展示以及答辩环节。
有一组选手在广阔的会议室内，详细的介绍了他们三维CAD设计作品的设计理念和技术方案，特别引起了裁判的关注与赞赏。
中望3D之CAM加工全体验
中望3D之CAM加工全体验出处：天空软件作者：佚名日期：2010-12-30关键字：中望3D是一款CAD/CAM一体化的高端三维设计软件，拥有非常强大的CAM功能，能支持2-5轴联动加工，同时也是国内唯一一款拥有全球自主知识产权的三维CAD软件。
作为一名CAD设计师，一直都非常希望能实地感受一下中望3D的CAM功能。
最近终于找到了机会，进行了实际的机床操作。
接下来，我就和大家分享一下中望3D之CAM加工的体验和心得。
首先我想和大家分享一下中望3D这款软件的一些特点。
与其他的软件的CAM模块相比，中望3D有一些非常显著的优点：进给速度控制比较好，同一刀路有变速控制（如下图），在默认情况下是采用倾斜角进刀方式，保护了工件表面质量。
面向业内熟练者，提供非常多的速度控制，可以让高手把加工速度更上一层楼。
其默认参数合理，足以让初学者应付常见问题的解决。
如果能根据材质和刀具自动给出其默认参数，个人认为会更加震撼。
Z轴转角半径控制。
在进刀时在Z轴以圆弧方式切入工件，该功能独特（别的软件没有）。
快速切削功能：省略了很多参数的设置，默认参数的提供减轻了设置时的繁琐。
过多的参数控制有时会让不熟悉软件的使用者茫然，无从下手。
加工方式比较齐全。
接下来我想谈谈在实际操作过程中的一些加工技巧。
从产品设计到加工制造，是一项繁琐而精细的事务。
在整个流程中，我们需要理解各步骤的关键地方和要诀，避免出现安全事故，以下列举一些原则和方法。
开粗的意义：在机床载荷承受范围内，在加工绝大部分的情况下，尽可能的采用大的刀具，尽可能大的进给，尽可能快的进刀量，达到快速高效的去掉切削胚料，为后面的半精和精加工创造有力的条件。
选刀的原则：根据产品的二维角与三维弧的曲率半径来选择，稍微小一点。
钻孔的方法：一般在钻孔前，都要用中心钻钻一个小孔，再钻孔。
在工厂一般采用螺旋下刀的方式，省略了这一步。
加工步骤：一般分三步进行：开粗（多次开粗），半精加工，精加工。
基于“中望3D”三维建模下的教学探讨与应用
基于“中望3D”三维建模下的教学探讨与应用1. 引言1.1 研究背景在这样的背景下，本文将探讨基于中望3D三维建模技术在教学中的应用情况，并分析其对教学的促进作用，以期为教育教学工作者提供一些有益的启示。
的探讨，将为我们深入理解本文的研究意义和目的奠定基础。
1.2 研究目的研究目的是通过探讨基于“中望3D”三维建模技术在教学中的应用，深入研究该技术对教学的促进作用，探讨如何更好地将三维建模技术运用到工程设计和艺术设计课程中，以提高学生的学习效果和创造力。
通过本研究，旨在为教育界在三维建模教学方面提供新的思路和方法，推动教育教学模式的创新和发展。
希望通过本文的研究，能够探讨中望3D在教学中的前景展望，为教育教学的数字化转型和智能化发展提供参考和借鉴。
1.3 研究意义本文旨在探讨基于“中望3D”三维建模技术在教学中的应用，进一步探索其在工程设计和艺术设计课程中的具体实践。
通过对“中望3D”技术的介绍和教学应用的深入研究，旨在探讨如何有效地利用这一先进技术来提升教学质量，激发学生学习的兴趣和潜力。
基于此，本研究具有深远的意义和价值，对于推动教育改革、提高教学质量、培养学生创新能力和实践能力具有积极的促进作用。
希望通过本研究的探讨和分析，可以为教育教学工作者提供新的思路和方法，为教育教学事业的发展贡献力量。
2. 正文2.1 中望3D三维建模技术概述中望3D三维建模技术是一种先进的三维设计技术，它可以帮助用户快速、准确地创建三维模型。
通过中望3D软件，用户可以轻松地进行建模、渲染、动画等操作，实现对三维场景的全方位控制。
中望3D 拥有强大的建模工具和材质库，可以帮助用户实现各种复杂的设计需求。
中望3D的建模过程主要包括创建基本对象、编辑对象、应用材质和纹理等步骤。
用户可以通过拖拽、缩放、旋转等操作，轻松地调整模型的形状和位置。
中望3D还支持导入外部模型文件，方便用户在不同软件之间进行数据交换。
在三维建模领域，中望3D已经被广泛应用于教育、设计、动画制作等领域。
中望3D三维CAD教程--【第7章 工程图】
205第7章工程图中望3D中，可将绘制的零件图或装配图直接转换为工程图，并且当零件或装配变更时，工程图也将联动更新。
同时，可以利用软件里的工程图功能模块，对工程图进行标注、剖视、编辑BOM表等操作。
中望3D中的工程图功能分别如图7-1至图7-4所示。
图7-1 【视图】功能图7-2 【表】功能图7-3 【尺寸标注】功能图7-4 【注释符号】功能7.1 工程图基础7.1.1 创建工程图在中望3D中创建工程图有两种方法：可以在零件图或装配图的绘图区域的空白处单击鼠标右键，弹出的右键菜单上有创建“二维工程图”功能，如图7-5所示。
同时也可以使用新建功能，在“新建文件”里选择工程图，如图7-6所示。
206图7-5 右键菜单中创建“二维工程图” 图7-6 “新建文件”中创建工程图 7.1.2 图纸选择进入工程图后，可以对工程图纸的页面大小、单位、缩放比例等进行更改，该设置在从菜单【编辑】→【参数设置】里，打开“图纸设置”的对话框，如图7-7所示。
图7-7 “图纸设置”对话框【页面大小】选定工程图的大小，默认选项中将常用的A0～A4的图纸全部包括在内。
【单位】选择需要的绘图单位，如mm 、in 。
【缩放比例】工程图与实物大小的比例设置。
【栅格间距】工程图中，使用栅格时设置栅格的间距大小。
7.1.3 工程图模板新建图纸时，会提示“选择模板…”对话框，如图7-8所示。
包含A0～A4的横向图纸模板，包括图框和标题栏。
“默认”的模板下只有图纸最外的边框。
若需要新建模板，可以从菜单【文件】→【模板】，打开模板管理器，并用新建功能，建立工程图，然后绘制图框样式等需要的内容，单击“保存”按钮后，下次就可以选择自定义的模板了。
图7-8 “选择模板...”对话框2077.2 视图布局视图布局是将三维零件或装配图调入工程图，并设置投影方向和显示方式，建立三维图形和工程图的联系，是工程图制作中重要的步骤。
7.2.1 自动视图布局单击工具栏【布局】→【视图】→【布局】功能图标，弹出“自动视图布局”对话框，如图7-9所示。
中望3D爆炸视图,快速展示产品装配思路
中望3D快速创建爆炸视图，清晰展示产品装配思路关键词：爆炸视图中望3D 自定义自动炸开在日常生活中，我们购买的各种产品中，附有的说明书内容中都会有产品分解图（如下图1所示），用于引导用户进行装配，或者帮助用户了解产品组装结构。
这种立体、清晰、直观的分解图，工程师称之为“爆炸图”，主要是用于表达零件之间装配关系的说明。
而随着行业运作精细化发展的需要，爆炸图不仅仅是用在日常用品、工业产品的装配使用说明中，还越来越广泛地被应用于机械制造中。
这能使加工操作人员对操作需求一目了然，而不再需要像以前一样花大量时间来看清楚个装配图，从而提高了工作效率。
图/ 产品分解图目前，这种爆炸图是可以通过三维CAD设计软件功能操作来实现的，并不需要工程师另外去画图设计。
下面我们通过实例，向大家介绍下中望3D在爆炸图的方面的相关功能。
中望3D2015SP版支持自定义和自动炸开两种操作，方便工程师在创建爆炸视图时，可结合实际需求来操作。
首先，使用中望3D完成产品的设计及装配，或者使用中望3D直接导入使用其它软件创建的装配模型。
图1 产品导入有了模型后就可以开始创建爆炸视图，具体操作步骤如下：第一步：点击爆炸视图图标后出现下面对话框图2 爆炸视图操作对话框第二步：点击对话框中的“添加步骤”，进入移动对话框，选择要移动的零件做位移或者旋转操作图3 移动对话框第三步：移动完成后点确认退出，再点“添加步骤”，重复操作，直到把各零件移动到相应的位置，最后完成分拆，如图4-图6所示图4 移动零件图5 移动零件图6 分拆完成第四步：完成组件分拆后，还可以通过动画来展示分拆及组装过程图7 动画解除爆炸选择界面第五步：工程师可以根据需要，点击“爆炸视频”功能，把需要输出的爆炸视图输出为AVI格式的视频。
图8选择要输出的爆炸视图输出为爆炸视频以上介绍的即是自定义爆炸视图的相关操作步骤。
当然，工程师也可以通过自动爆炸功能来添加爆炸视图。
只需要点击“由自动爆炸添加”，根据需要指定炸开距离，即可自动生成爆炸视图，具体操作可参考图9-图11。
中望3D建模基础教案
【导入新课】CAD/CAM（Computer Aided Design/Computer Aided Manufacturing），即计算机辅助设计与计算机辅助制造，是一门基于计算机技术而发展起来的、与机械设计和制造技术相互渗透相互结合的、多学科综合性的技术。
【教学过程与内容】一、几个概念1、CAD：Computer Aided Design计算机辅助设计一般认为，CAD是指工程技术人员在人和计算机组成的系统中，以计算机为辅助工具，通过计算机和CAD软件对设计产品进行分析、计算、仿真、优化与绘图，在这一过程中，把设计人员的创造思维、综合判断能力与计算机强大的记忆、数值计算、信息检索等能力相结合，各尽所长，完成产品的设计、分析、绘图等工作，最终达到提高产品设计质量、缩短产品开发周期、降低产品生产成本的目的。
CAD的功能可以大致归纳为四类，即几何建模、工程分析、动态模拟和自动绘图。
2、CAM：Computer Aided Manufacturing计算机辅助制造CAM是指应用电子计算机来进行产品制造的统称，有狭义CAM和广义CAM。
狭义CAM指数控加工，它的输入信息是零件的工艺路线和工序内容，输出信息是加工时的刀位文件和数控程序。
广义CAM是利用计算机进行零件的工艺规划、数控程序编制、加工过程仿真等。
把计算机辅助设计和计算机辅助制造集成在一起，称为CAD/CAM系统、3、CAE：Computer Aided Engineering计算机辅助工程4、CAPP：Computer-Aided Process Planning 计算机辅助工艺编制5、PDM：Product Data Management产品数据管理二、几款软件1、Pro/E：美国PTC产品设计、模具设计2、Catia：法国达索系统产品、模具设计、数控加工3、SolidWorks：达索系统子公司产品、模具设计4、UG NX：德国西门子产品、模具、数控加工5、Cimatron E：以色列美国模具设计、数控加工6、中望3D：中国产品、模具设计、数控加工三、几个特点1、ZW3D CAD/CAM一体化解决方案2、自主知识产权、高性价比三维软件操作平台四、中望软件简介1、中望公司广州中望龙腾软件股份有限公司，专注于2D/3D CAD/CAM 的软件公司分公司：广州、北京、上海、武汉、美国（佛罗里达）研发中心：广州、武汉、佛罗里达2010国家规划布局重点软件企业2、ZW3DZW3D：自主知识产权、CAD/CAM一体化、高性价比Education教育版本：普教、高教、普及教育ZWCAD+：自主研发内核、开放API接口、建筑、机械版3D：打印在线服务3、All _ in _ one CAD/CAM4、Customers to share五、ZW3D history stories2010年7月30日正式收购美国VX全美6大CAD&CAM软件供应商之一研发开始于1985年的VX公司-美国著名的控制自动化公司中国CAD软件界第一家真正跨国企业六、Product Value1、Overdrive极其快速的内核、卓越的建模2、混合建模3、CAD/CAM一体化设计与加工能否同步？设计特征变化时，加工方案还需重新来过吗？同一个项目能否是同一个人完成呢？4、多对象文件管理5、直接编辑直接编辑是新一代的参数化建模、灵活而高效的设计能力6、3D PDF功能7、Simple UI8、数据兼容性9、自由曲面六、ZW3D 在行业中的应用【提问、课堂讨论】【教学总结】CAD/CAM发展历程、CAD/CAM基本概念、CAD/CAM系统组成、CAD/CAM技术在行业中的应用、CAD/CAM技术发展趋势。
中望CAD 3D软件与其它软件优劣势对比
NX（UG）：简介：UG是一款较强大的综合性的CAD/CAM软件，提供产品开发、设计、工艺管理，数据整合的一系列解决方案ZW3D优点：1.ZW3D支持中文文件名及中文路径2.ZW3D操作非常简便，不像NX那么繁琐3.每个命令都有相应的操作示意图提示4.混合建模可以灵活地进行实体和曲面的建模，可以直接删除实体的面5.专业版集成模具设计和逆向工程模块，无需另外购买6.完全版集成无缝集成CAM加工模块，无需单独购买模块7.内置“边学边用”学习系统，快速上手8.ZW3D可以直接从实体环境进入工程图9.可通过自动约束和标注一次性约束所有图素10.预设草图里的素材图形很丰富，能减少设计者工作量，提高工作效率11.ZW3D支持在创建特征中插入草图的操作，自动隐藏草图（UG不能自动隐藏草图）；12.ZW3D的实体创建的数值输入均支持中键滚轮的输入，效率更高；PTC（PROE）：简介：PTC是美国参数技术公司（PTC)旗下的CAD/CAM/CAE一体化的三维软件，特别在产品设计市场占有重要的地位。
ZW3D优点：1.ZW3D支持中文文件名（PROE支持中文路径，但不支持中文文件名）2.CAD/CAM一体化解决方案，无缝集成2‐5轴CAM加工（ProE也有CAM，但几乎没人用）3.ZW3D操作非常简便，灵活的右键菜单，中键重复上一个命令，不像ProE瀑布式操作4.混合建模可以避免实体的破面或间隙无法修复导致设计进行不下去（PROE在分模的时候如果有破面或者小间隙，很难拆分得开，很折腾人）5.每个命令都有相应的参数示意图提示，而且每一项都有正确性检查（绿色/红色/黄色）6.支持3D线框体直接建模，减少了对草图的依赖（不用每次建模都要先画草图）7.专业版集成模具设计和逆向工程模块，无需另外购买8.内置“边学边用”学习系统，快速上手9.ZW3D可以直接从实体环境下快速切换工程图模块和CAM模块；10.PROE原来没有逆向点云处理的模块，后来收购了ICEM Surf，弥补了产品线的缺陷，但是需要单独购买。
三维CAD教程--【第1章 中望3D基础】
第1章中望3D 2012基础本章主要介绍中望3D 2012的界面环境和基本操作。
通过本章的学习，读者将对中望3D 2012的工作环境及操作方法有一个比较全面的了解，为后续的深入学习打下基础。
1.1 基本界面1.1.1 初始界面当第一次打开中望3D 2012时，系统打开软件界面如图1-1所示。
在该界面环境下，除了可以进行文件新建和打开外，还为用户提供了“快速入门”的学习功能。
图1-1 初始界面软件默认的皮肤为“黑曜石”，可以在标题栏位置通过鼠标右键对软件皮肤进行更改，所有皮肤包含钻蓝、天蓝、黑曜石、银灰、海蓝。
如图1-2所示为将皮肤设置为“银灰”的效果。
【亮点】点击可以打开中望3D 2012亮点功能界面，如图1-3所示。
可以通过右边的“播放”按钮向下翻页，了解软件的各个亮点功能。
图1-2 “银灰”皮肤效果图图1-3 亮点功能界面【边学边用】中望3D独特的培训系统，可以通过该系统在学习过程中得到全程指导。
系统会显示并提示每一个操作步骤，用户可以在系统的提示下进行操作。
单击“简介”的下拉菜单按钮，可以打开系统默认的“边学边用”素材模块，包含了简介、建模、装配、工程图、更多…（自动链接到中望软件官网社区）、打开…（打开现有的边学边用素材），如图1-4所示。
单击“简介”选项，系统打开如图1-5所示的“简介”边学边用指导环境。
可以通过左右箭头按钮进行翻页，通过“退出”按钮退出边学边用指导环境。
图1-4 “边学边用”素材模块图1-5 “简介”边学边用指导环境【训练手册】打开中望3D内部PDF学习资料，系统默认包含了培训指南、基础知识、更多（打开现有的PDF资料）。
1.1.2 建模环境当新建或打开一个文件后，可以激活并进入软件建模环境，如图1-6所示。
图1-6 软件建模环境界面1．菜单栏菜单栏配有下拉菜单操作命令，下拉菜单中有子菜单。
菜单栏中的大部分功能可以通过工具栏中的功能图标代替。
2．标题栏标题栏配有常用的操作命令，如新建、打开、保存、撤销、更新等。
中望三维软件ZW3D简介
ZW3D 多页文案封面产品LOGO关于中望3D TM 2010中望3D TM是广州中望龙腾软件股份有限公司拥有全球自主知识产权的高端三维CAD/CAM一体化产品。
中望3D TM技术建立在一个独特的、高性能的引擎上，这就是Overdrive TM混合建模内核，使得计算速度更快，精度更高，也使中望3D TM处理复杂图形和海量数据有了保证。
中望3D TM可使工程师加快设计速度，缩短开发周期，从而使设计更加完善、准确。
使用速度极快的混合建模工具，工程师们能够充分感受快速实体和曲面混合建模的强大功能，自带的CAM模块使得从设计到加工不存在任何文件衔接问题，钣金、模具设计、逆向工程、渲染、分析等模块的应用丰富了用户的工作需求，从入门级的模型设计到全面的一体化解决方案，中望3D TM都能提供强大的功能以及卓越的性能。
采用中望3D TM是企业大幅提高生产力并降低设计和制造成本、从而实现从设计到加工的最佳途径。
中望3D TM的前身VX CAD/CAM是美国VX公司历经25年全心研发的软件产品，2010年，VX CAD/CAM软件被中望公司全资收购，其开发者——创建于1985年的美国六大CAD、CAM软件厂商之一的VX公司的原核心开发团队全部归于中望公司旗下。
作为第一个提出从设计到加工一体化方案的思想缔造者和先行者，VX CAD/CAM首创的实体曲面混合建模技术在工业设计、机械产品设计、模具设计、模具加工领域有着越来越丰富的应用，许多世界一流的制造厂家已经依靠VX来推动他们新产品的开发、工艺设计及制造。
选择中望3D TM 2010的十大理由中望3D TM 2010，25年全球领先混合建模技术，更快、更省！1、独创Overdrive TM混合建模内核。
实现了实体和曲面创建的统一，实体曲面完美结合，操作快捷灵活。
2、高效的逆向工程能力。
接受点云数据并且分析数据，对生成的曲面进行光顺处理。
可大幅缩短产品研制周期。
3、CAD/CAM无缝集成。
三维CADCAM高级教程：怎样使用中望3D在曲面刻字
三维CAD/CAM高级教程：怎样使用中望3D在曲面刻字三维CAM编程过程中，经常会遇到需在零件表面(曲面)上刻字的情况。
很多专业的三维CAD/CAM软件虽然功能强大，但是在曲面上刻字操作繁琐。
现在，工程师使用先进的三维设计软件中望3D，就可快速地实现在零件表面(曲面)刻字了，操作也非常简便：三维CAD/CAM高级教程：怎样使用中望3D在曲面刻字第一步：在三维模型上写出要雕刻的文字，然后点击“插入草图”，选择“XY平面”(图1)进入草图界面。
图1点击“文字”输入文字，选择对应的文字属性后点击“确定”，如下图2所示。
图2使用同样的命令，继续输入其它文字(图3)，其中汉字的单线字需从中望CAD导入，完成后退出草图。
图3第二步：进入加工环境，直接选择”加工方案”或点击右键菜单选择”加工方案”，如下图4所示。
图4第三步：进入选择“曲面雕刻”命令(图5)，进行参数设置。
图5选择要加工的特征，依次选择“轮廓”和“曲面”(图6)，完成后确定。
图6再选择加工刀具，直接从中望3D刀具库中选择D1的球刀，如下图7所示：图7设置加工深度-0.1,切削数4，下刀量0.025(图8)，其它参数默认即可，选择完成点击“计算”，刀轨就完成了，如下图9所示：图8图9用相同的方法设置其它刻字的参数(图10)。
图10第四步：输出G代码，先选择“3轴设备”对应的后处理“ZWPOST”(图11)后确定。
图11最后，选择要输出的刀轨(如下图12所示)，G代码就完成了。
图12通过以上4个步骤，工程师就能够加工出符合要求的曲面刻字效果了。
中望3D易学易用，而且在实际加工中智能高效。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于三维CAD中望3D高效创建五金水槽模型
————————————————————————————————作者：————————————————————————————————日期：
基于三维CAD中望3D高效创建五金水槽模型-机械制造论
文
基于三维CAD中望3D高效创建五金水槽模型
吕青
关键词：中望3D，三维CAD，五金，建模
以前用二维CAD 创建不锈钢盆体三维模型，不但过程复杂，而且异形盆体模型的中心线或中心点位置很难捕捉，特别是异形盆体中心和落水口的中心往往不能保证处于同一中心位置，总是有偏差。
另外，还需要根据配套产品、制造工艺和市场需求反复修改，直至符合审核标准。
中望3D 作为一款拥有全球自主知识产权的工业级三维CAD/CAM 软件，在三维模型设计方面更有优势，中心位置和自动捕捉更加方便精准。
采用中望3D 三维CAD 软件，以中心线或中心点为基准便能轻松高效创建水槽模型。
另外三维CAD 中望3D 独有的模型树，可针对某个草图或者局部模型进行修改和完善，修改完毕后即可更新或者延迟更新，相当方便快捷，这是二维CAD 软件所不能及的。
基于三维CAD 中望3D 高效创建不锈钢盆体模型
现在以盆体模型的创建为例，讲解一下中望3D 三维CAD 在不锈钢水盆
模型上的高效应用：单槽盆体尺寸：宽500 ；深400 ；高155。
快速启动中望3D 程序，新建一个文件；草图轻松创建XY 平面，并以Z 轴为中心创建一个长500 宽400 矩形框，并倒半径5 圆角，完成退出，如下图；
在钣金模块单击“拉伸”命令，快速创建1.0厚薄板模型，如下图；
在薄板基体模型表面新建草图，并绘制异形盆体轮廓线，如下图；
单击造型特征之“拉伸”命令，快速创建盆体基体部分，注意拔模角度一栏，即拉伸角度，完成后退出。
中望3D 中心位置和自动捕捉更加方便精准，可以大大提高工作质量，如下图：
新建草图创建XZ 平面，并以坐标中心为基准，绘制半径1000 弧形线，如下图；
单击造型特征之“旋转”命令，减运算删除盆体模型最下面部分，创建如下图所示的弧形底面；
在盆体基体下面的圆形平面新建草图平面，并以坐标中心为基准绘制直径110 的草图圆, 如下图；
以模型特征之“拉伸”命令，快速创建落水口基体部分，注意拔模角度为负45 度，即拉伸角度，中望3D 强大的建模功能大大提高了设计师的效率，如下图；
基于造型特征之“圆角”命令，在盆体模型弧形底面周边倒半径45 圆角，如下图：
以钣金特征之“冲压“命令，轻松生成薄壁盆体模型，中望3D 在钣金模块出色的冲压成型命令，精准高效，替设计师省去很多时间，如下图；
基于造型特征之“圆角”命令，在盆体内侧边沿倒半径4 圆角，如下图；
基于造型特征之“孔”命令，分别创建直径40 上水孔和直径100 下水孔，如下图；
模型到这一步大体完成，接下来是边沿折边的创建，在薄板背面新建草图，如下图；
单击鼠标右键出现对话框，再单击”参考几何体”命令点选外沿轮廓线生成草图，然后在草图环境下单击“偏移”命令，左键点击外沿草图快速生成壁厚1.0 的环形草图线，如下图；
单击造型特征之“拉伸”命令，轻松将外沿草图线创建壁厚1.0 和4.0 高
的折边基体，如下图；
最后单击造型模块之“圆角”命令，盆体外沿倒半径1.5 圆角。
盆体模型就完成了！如图；
不锈钢水槽盆体的建模，基本是在钣金模块和造型模块之间灵活运用。
中望3D 三维CAD 独创混合建模内核，功能相当强大，复杂曲面、实体造型间可自由交互，操作得心应手，特别是钣金模块的冲压成型命令，在盆体模型的创建中相当精准高效。
中望3D2014SP 版近期将隆重发布，更是进一步优化数据兼容性，结合全面完善的建模功能，让三维CAD 设计更加灵动自如；而且重点强化CAM 功能，加速从三维CAD 设计到制造的一步到位。
