水轮机分类
水轮机分类水轮机是一种利用水能转换成机械能的装置。
根据不同的分类标准，水轮机可以分为多种类型。
本文将从不同的分类角度出发，介绍常见的水轮机类型及其特点。
一、按照叶轮结构分类1. 悬臂式水轮机悬臂式水轮机是一种叶轮只有一侧有叶叶片的水轮机。
它的主要特点是叶轮只有一侧有叶片，叶轮的另一侧是空的，因此在水流作用下，叶轮只能单向旋转。
悬臂式水轮机的结构简单，但效率较低，主要用于小型水电站。
2. 双向逆流式水轮机双向逆流式水轮机是一种具有两个反向旋转叶轮的水轮机。
它的主要特点是叶轮有两个，水从叶轮中央进入，流经两个叶轮，最后从中央排出。
双向逆流式水轮机的效率较高，但制造难度大，主要用于中小型水电站。
3. 直径式水轮机直径式水轮机又称离心式水轮机，是一种叶轮直径较大的水轮机。
它的主要特点是叶轮直径较大，水流进入叶轮后，被离心力推向叶轮的外侧，从而产生动能。
直径式水轮机的效率较高，主要用于大型水电站。
二、按照水流方式分类1. 活塞式水轮机活塞式水轮机是一种利用水流压力推动活塞运动的水轮机。
它的主要特点是利用水流压力差推动活塞运动，从而产生机械能。
活塞式水轮机结构简单，但效率较低，主要用于小型水电站。
2. 喷嘴式水轮机喷嘴式水轮机是一种利用水流喷射推动叶轮旋转的水轮机。
它的主要特点是水从喷嘴射出，喷嘴的高速流体作用于叶轮，产生动能。
喷嘴式水轮机效率较高，但需要较高的水压力，主要用于中小型水电站。
3. 引水式水轮机引水式水轮机是一种利用水流引导叶轮旋转的水轮机。
它的主要特点是利用引水管将水引导到叶轮处，通过叶片的旋转产生动能。
引水式水轮机结构复杂，但效率高，主要用于大型水电站。
三、按照安装方式分类1. 泄流式水轮机泄流式水轮机是一种安装在水流强劲的水流中，利用水流直接推动叶轮旋转的水轮机。
它的主要特点是安装简单，但需要有足够的水源。
泄流式水轮机主要用于山区、河流等水源丰富的地区。
2. 水导式水轮机水导式水轮机是一种利用引水管将水引导到叶轮处的水轮机。
水轮机结构介绍
水轮机结构介绍水轮机是利用水能转换为机械能的一种装置，是发电厂中常用的主要发电设备之一、下面将对水轮机的结构进行详细介绍。
水轮机主要由机壳、转轮、导向装置、涡排装置、轴承和透水管道等组成。
1.机壳：水轮机的机壳是一个装置的外部保护壳，一般由钢板或钢铸件焊接而成。
机壳内有良好的润滑和密封装置，以保证机器的正常运转，并能减少机械损耗，并防止泄漏。
2.转轮：转轮是水轮机的核心部分，是水能转换为机械能的重要部分。
转轮的形状和组织结构根据不同的水轮机类型而有所不同，常见的有斜流式、混流式和轴流式等类型。
3.导向装置：导向装置起到引导水流进入转轮并调节进水流量的作用。
导向装置一般由多个可调节的导叶组成，导叶的位置和角度可以通过液压机构或机械装置进行调节，以实现对水流的控制。
4.涡排装置：涡排装置将已经转过水轮机的水流排出，将水流的动能转化为排出水流的动能。
一般情况下，涡排装置由锥壳、导管和涡轴组成，通过设计合理的导管形状和尺寸，使水流尽可能地获得动能转换。
5.轴承：轴承用于支撑和固定转轮和轴的位置，以减少旋转过程中的运动摩擦和机械损耗。
轴承在水轮机中至关重要，要求具有较高的承载能力和良好的摩擦性能。
6.透水管道：透水管道用于将调节好流量的水流引入水轮机的导叶中，以驱动转轮旋转。
透水管道的设计应保证水流顺利地进入和离开水轮机，并尽量减少水流中的压力损失和涡旋现象。
水轮机通过上述各部分的相互配合和工作，将水能转化为机械能，实现发电厂的发电功能。
在实际应用中，水轮机的转速和功率可根据工作需求进行调节和匹配，并通过自动控制系统来控制和监测水轮机的运行状态。
总之，水轮机是一种利用水能发电的设备，它通过机壳、转轮、导向装置、涡排装置、轴承和透水管道等部分的协同工作，将水能转化为有用的机械能。
水轮机的设计和运行状态对于发电厂的稳定运行至关重要，因此，在水轮机设计和制造过程中需要严格遵循相关的技术规范和要求，确保水轮机的性能和安全性。
简述水轮机型式

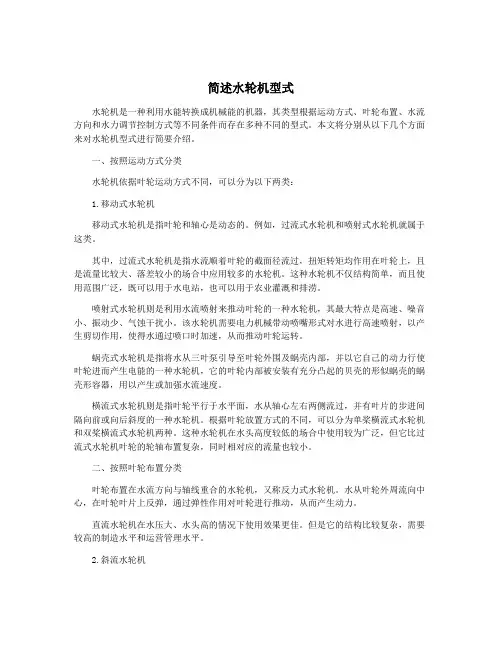

简述水轮机型式水轮机是一种利用水能转换成机械能的机器，其类型根据运动方式、叶轮布置、水流方向和水力调节控制方式等不同条件而存在多种不同的型式。
本文将分别从以下几个方面来对水轮机型式进行简要介绍。
一、按照运动方式分类水轮机依据叶轮运动方式不同，可以分为以下两类：1.移动式水轮机移动式水轮机是指叶轮和轴心是动态的。
例如，过流式水轮机和喷射式水轮机就属于这类。
其中，过流式水轮机是指水流顺着叶轮的截面径流过，扭矩转矩均作用在叶轮上，且是流量比较大、落差较小的场合中应用较多的水轮机。
这种水轮机不仅结构简单，而且使用范围广泛，既可以用于水电站，也可以用于农业灌溉和排涝。
喷射式水轮机则是利用水流喷射来推动叶轮的一种水轮机，其最大特点是高速、噪音小、振动少、气蚀干扰小。
该水轮机需要电力机械带动喷嘴形式对水进行高速喷射，以产生剪切作用，使得水通过喷口时加速，从而推动叶轮运转。
蜗壳式水轮机是指将水从三叶泵引导至叶轮外围及蜗壳内部，并以它自己的动力行使叶轮进而产生电能的一种水轮机，它的叶轮内部被安装有充分凸起的贝壳的形似蜗壳的蜗壳形容器，用以产生或加强水流速度。
横流式水轮机则是指叶轮平行于水平面，水从轴心左右两侧流过，并有叶片的步进间隔向前或向后斜度的一种水轮机。
根据叶轮放置方式的不同，可以分为单桨横流式水轮机和双桨横流式水轮机两种。
这种水轮机在水头高度较低的场合中使用较为广泛，但它比过流式水轮机叶轮的轮轴布置复杂，同时相对应的流量也较小。
二、按照叶轮布置分类叶轮布置在水流方向与轴线重合的水轮机，又称反力式水轮机。
水从叶轮外周流向中心，在叶轮叶片上反弹，通过弹性作用对叶轮进行推动，从而产生动力。
直流水轮机在水压大、水头高的情况下使用效果更佳。
但是它的结构比较复杂，需要较高的制造水平和运营管理水平。
2.斜流水轮机斜流水轮机是指叶轮的排流方向与轴线呈不同角度的一类水轮机。
在操作中，水由叶轮的轮缘流向轴心，随后经过一系列弧形或笔直的叶片后，呈现出垂直叶片的方向，最终经过底部的唇缘流出。
水轮机结构及工作原理
水轮机结构及工作原理
水轮机是一种利用水流转动轮盘产生动力的机械装置，它可以将流体动能转化为机械能。
水轮机结构简单，主要由导流装置、转轮、出水装置和传动装置组成。
导流装置通常由水导管、导叶或导流管等构成，主要作用是引导水流进入转轮；转轮是水轮机的核心部件，通常由叶片和轮辐组成，它负责将水流的动能转化为机械能；出水装置用于将转轮后的水流排出；传动装置则将转轮的机械能传递给其他设备，如发电机或机械磨粉机等。
水轮机的工作原理基于液体在流动过程中所具有的动能和压力能。
当水流进入转轮时，叶片将水流的动能转化为转轮的旋转动能，然后通过传动装置将旋转动能传递出去。
在转轮内部，水流的压力能也会对转轮产生作用，进一步增加了转轮的驱动力。
水轮机的工作过程可以分为导流、冲击和排泄三个阶段。
在导流阶段，导流装置将水流引导进入转轮，并使其流向叶片；在冲击阶段，水流与叶片相互作用，使叶片受到冲击力，从而转动转轮；在排泄阶段，转轮后的水流通过出水装置被排出。
总之，水轮机通过利用水流动能和压力能的转化，将水流的动能转化为机械能，实现了能源的转换和利用。
水轮机具有结构简单、效率高等优点，在水力发电、水泵和机械加工等领域得到了广泛应用。
水轮机概述
第一节水轮机概述一、水轮机工作参数1、水轮机工作水头（1）水轮机槪念：水流付出的能量转换成旋转机械能的机器。
（2）水轮机工作水头：水轮机进口断面与出口断面水流单位能量之差。
公式H=Hst-Δh发电机水轮机ⅠⅠγZIⅡ∏ⅡⅡα1v122g1即：水轮机工作水头等于水电站净水头。
Hst---水电站毛水头，等于上下游水位差Δh----水头损失，引水管的沿程水力与局部水力损失（3）设计水头：水轮机发额定出力是的最小水头。
2、水轮机的功率和效率（1）水轮机的功率：单位时间内，水流对水轮机所做的功。
用N表示。
公式：N=9.81QHη其中：Q为水轮机流量η为水轮机效率，现在的水轮机效率可达90%以上，而模型效率可达95%。
（2）水轮机效率：水轮机把水轮机出力与水流出力之比，主要有三方面的效率损失：①容积效率：即一部分水量没有流经转轮做功，损失了。
如：主轴漏水，下迷宫环漏水等。
用ηq表示。
2②水流效率：转轮在旋转过程中，克服水的阻力所损失的功率，用ηd表示。
③机械效率：克服主轴与轴承之间的摩擦阻力所消耗的功率，用ηm表示。
则：水轮机的效率为η=ηq×ηd×ηm3、流量单位时间内流过转轮的水量，以Q表示，单位m³／s。
两种说法：①水轮机发额定出力时的最大流量②在设计´水头下，水轮机发额定出力时的流量。
4、水轮机的转速（1）定义：单位时间内水轮机旋转次数，以n表示。
n10´Hav公式n=──────D13其中：n10´为最优单元转速Hav 为加权平均水头，在某些情况下可取设计水头。
（2）水轮机额定转速按（1）式计算结果，取相近发电机同步转速为水´轮机额定转速，可大于计算结果。
同步转速按n=f×60／P计算。
其中f=50HZ，P为磁极对数。
（3）飞逸转速：水轮机发额定出力时，突然跳闸，而调速器又失灵，不能关／闭导水机构，以致转速快速上升，并达到某一最高值后稳定，这个空转的最高转速就是水轮机的飞逸转速。
水轮机原理及构造
水轮机原理及构造水轮机是一种将水流动能转化为机械能的能量转换装置。
它的工作原理基于动能守恒定律和能量守恒定律。
水轮机的构造主要包括水轮机轮盘、水轮机叶片、水轮机导叶和水轮机主轴等。
水轮机的工作原理：水轮机的工作原理是利用水流的冲击力和动能来推动轮盘旋转，从而进行能量转换。
具体来说，水轮机是利用流体在受力后产生的动量变化来实现动能转化的。
当水流经过水轮机叶片时，由于叶片形状和速度的变化，水流的动量发生了变化。
这个过程中，水流的动能减小，而叶片所受到的水流冲击力增加，从而推动轮盘旋转。
水流的动力作用可分为冲击力和剪力两部分，它们共同作用在叶片上，产生一个向环形斜盘中心方向的作用力，使其在金属皮带或摩擦轮的拉力下转动。
水轮机的构造：1.水轮机轮盘：水轮机轮盘是水轮机的主要部件，它可以分为定子轮盘和转子轮盘两部分。
定子轮盘通常是固定的，而转子轮盘则与主轴连接，并能转动。
轮盘的外形和材料选择需根据具体的工作条件和需求来确定。
2.水轮机叶片：水轮机叶片是位于轮盘上的一系列叶片，其形状和角度的设计对水轮机的性能具有很大的影响。
一般来说，叶片可以分为定叶和移动叶两种类型。
定叶是固定在轮盘上的，主要用于导向水流；移动叶则可以调整角度，用于控制水流的进入和出口。
叶片通常由耐磨和高强度的材料制成，如钢铁或铝合金。
3.水轮机导叶：水轮机导叶位于叶片和进水管道之间，用于引导水流进入叶片。
导叶的设计可根据水流的速度和压力来决定。
通常，导叶是可调角度的，通过调整导叶的角度，可以控制水流的流向和流速，从而实现对水轮机的调节。
4.水轮机主轴：水轮机主轴是连接轮盘和发电机或其他设备的中心轴。
它负责传输轮盘旋转产生的机械能，使之转化成用于发电或其他工作的机械能。
主轴的设计需考虑到承载能力、刚度和传动效率等要素。
除了以上主要构造部件外，水轮机还包括导叶机构、轴承、机壳和冷却系统等辅助部件。
导叶机构通常是由液压或电动设备控制，用于调节导叶的角度。
《水轮机介绍》课件
工业应用
水轮机可以通过联轴器或其他机构与其它设备实现 任意转速匹配和联动运作。
水轮机基本原理
水轮机受到水流的作用产生功率，根据能量守恒和牛顿第二定律，外出水功率等于轮机内部转化的机械功率和 内部耗散的损失。
1
流体力学基础
水轮机是流体力学和材料力学相结合的
机械运动学基础
2
产物。 流体力学研究的是液体在各种情况下运
境没有污染。 • 使用寿命长，可达数十年或更长。
缺点
• 需要大量的水资源支持，这可能对周边生态 环境造成影响。
• 需要耗费较大的资金和人力来进行安装和维护。 • 无法满足一些特定的需求，比如一些应用场
合需要更高的功率。
水轮机的维护和保养
定期的维护和保养对水轮机的运行和性能十分重要，它们可以延长水轮机的使用寿命。
可获得的能量之比，通常在80%-90%之 间。功率则是水轮机的输出功率。
流量指单位时间内通过水轮机的水量，
转速是叶轮每分钟的旋转圈数，是影响ຫໍສະໝຸດ 水轮机性能的重要因素之一。
水轮机的优缺点
水轮机具有高效、环保、耐久等优点，但也存在一些缺点，比如对水资源需求大、安装和维修成本高等。
优点
• 具有高效利用水能和发电效率高等优点。 • 使用水作为能源，无需消耗化石能源，对环
2 水轮机对环境的影响
水轮机对环境主要的贡献在于它产生的清洁能源有助于减少化石燃料的使用，从而降低 温室气体的排放。
案例分析
水轮机在发电、工业和民用领域有着广泛的应用，以下将介绍几个成功案例。
水轮机应用案例
八闽大地水利用电站是福建省最大的水利机械系统项目，水轮机的运行保障了亿万家庭的用 电需求。
水轮机维护案例
水轮机介绍
水轮机
目录第一节水轮机的主要类型第二节水轮机的工作参数第三节水轮机的型号第四节水轮机的装置型式第五节水轮机发展综述第一章水轮机的主要类型、构造第一节水轮机的主要类型自然界有多种能源，其中有很多式可以开发利用的，目前已被利用的能源中主要有热能、水能、风能和核能。
其中水能是一种最经济的能源，水能的开发利用已受到越来越多的关注。
我国有着丰富的水力资源，对水能的开发利用已受到社会的广泛关注，对水能最重要的开发形式就是兴建各种各样的水电站。
水轮机作为将水能转换成旋转机械能的一种水力原动机，是水电站中最重要的组成部分。
根据转轮转换水流能量方式的不同，水轮机分成两大类：反击式水轮机和冲击式水轮机。
反击式水轮机包括混流式、轴流式、斜流式和贯流式水轮机；冲击式水轮机分为水斗式、斜击式和双击式水轮机。
一、反击式水轮机反击式水轮机转轮区内的水流在通过转轮叶片流道时，始终是连续充满整个转轮的有压流动，并在转轮空间曲面型叶片的约束下，连续不断地改变流速的大小和方向，从而对转轮叶片产生一个反作用力，驱动转轮旋转。
当水流通过水轮机后，其动能和势能大部分被转换成转轮的旋转机械能。
1.混流式水轮机如图1-1所示，水流从四周沿径向进入转轮，然后近似以轴向流出转轮。
混流式水轮机应用水头范围较广，约为20～700m，结构简单，运行稳定且效率高，是现代应用最广泛的一种水轮机。
图1-1 混流式水轮机1—主轴；2—叶片；3—导叶2．轴流式水轮机如图1-2所示，水流在导叶与转轮之间由径向流动转变为轴向流动，而在转轮区内水流保持轴向流动，轴流式水轮机的应用水头约为3～80m。
轴流式水轮机在中低水头、大流量水电站中得到了广泛应用。
根据其转轮叶片在运行中能否转动，又可分为轴流定桨式和轴流转桨式水轮机两种。
轴流定桨式水轮机的转轮叶片是固定不动的，因而结构简单、造价较低，但它在偏离设计工况运行时效率会急剧下降，因此，这种水轮机一般用于水头较低、出力较小以及水头变化幅度较小的水电站。
水轮机的类型构造及工作原理
水轮机的类型构造及工作原理水轮机是一种将水流动能转化为机械能的装置，广泛应用于水利发电、抽水、供水等领域。
根据不同的工作原理和构造方式，水轮机可以分为以下几种类型：1. 蓄能式水轮机（Impulse Water Turbine）：蓄能式水轮机通过高速水流冲击叶轮上的叶片，将水流的动能转化为叶轮的动能，再通过机械传动将动能转化为机械能。
蓄能式水轮机可以进一步分为斯奈尔逊水轮机、佩尔顿水轮机和弧翻水轮机等。
斯奈尔逊水轮机（Pelton Turbine）：斯奈尔逊水轮机是一种利用高速喷射水流冲击叶片的水轮机。
当高速的水流经过喷射管，喷射口处有一个喷嘴，水流经过喷嘴变为高速的射流，射流喷向叶轮上的叶片，冲击叶片使其转动。
斯奈尔逊水轮机主要适用于高水头和小流量的水力发电站。
佩尔顿水轮机（Turgo Turbine）：佩尔顿水轮机是斯奈尔逊水轮机的改进型，喷口由一个切割型孔道和一个喷射皮供水孔组成，通过设计孔道形状和取适当的工作压力，充分利用水力能量，使得佩尔顿水轮机相对效率高，适用于中、小型水力发电站。
弧翻水轮机（Cross-Flow Turbine）：弧翻水轮机是一种垂直轴流式水轮机，水流经过顶部的导水管流入导水槽，然后通过导叶导入叶轮，流经叶轮后再通过弧翻装置流出。
弧翻水轮机适用于较低水头和大流量的水力发电站。
2. 反作用式水轮机（Reaction Water Turbine）：反作用式水轮机是通过水流对叶轮叶片的冲击和流经叶轮的作用力来驱动叶轮旋转的水轮机。
反作用式水轮机可以进一步分为法兰西斯水轮机、咆哮水轮机、半径式水轮机等。
法兰西斯水轮机（Francis Turbine）：法兰西斯水轮机是一种水流流过叶轮两侧的轴流水轮机，水流首先流经导叶，然后分流流经叶轮两侧，冲击叶片使其旋转。
法兰西斯水轮机适用于中、高水头和大流量的水力发电站。
咆哮水轮机（Kaplan Turbine）：咆哮水轮机是一种可调桨叶片的轴流水轮机，叶轮上的桨叶可以根据水流条件的不同调节叶片角度，以适应不同的工况。
全国水轮机标准
全国水轮机标准一、水轮机分类与型号水轮机按照工作原理可分为冲击式水轮机和反击式水轮机两大类。
冲击式水轮机根据喷嘴数量和布置方式又分为单喷嘴、双喷嘴和多喷嘴几种，反击式水轮机则根据转轮叶片形状和布置方式分为轴流式、混流式、斜流式和贯流式四种。
型号是水轮机在标准额定工况下的性能参数和尺寸规格的简称，由机组的额定转速、额定流量、额定功率、吸出高度等参数组合而成。
如冲击式水轮机的型号是“HLI36-L21/1000”，其中H表示水轮机，L表示立式，I表示单喷嘴，36表示设计序号，L2表示转轮叶片进口位置相对于下止水面高度为2米，1000表示额定转速为1000转/分钟。
反击式水轮机型号是“HL123-L7.7/2250”，其中H表示水轮机，L表示立式，123表示设计序号，L7.7表示转轮叶片进口位置相对于下止水面高度为7.7米，2250表示额定转速为2250转/分钟。
二、水轮机设计规范设计规范是进行水轮机设计的准则和基础，包括水轮机的结构形式选择、过流通道设计、转轮叶片设计、导水机构设计、接力器设计、调速器设计等方面。
在设计中应充分考虑设备的适用性、高效性、可靠性和经济性，以满足不同工况下的性能要求。
三、水轮机材料标准水轮机材料应具有足够的强度、耐腐蚀性和耐磨性，以保证在运行过程中不发生断裂、变形和磨损等现象。
常用的材料包括铸钢、铸铁、合金钢、不锈钢等。
对于不同材料的使用范围和使用条件应严格执行相应的标准规范。
四、水轮机制造与装配标准制造与装配标准是保证水轮机产品质量的关键环节，包括制造工艺流程、装配工艺流程、质量检验等方面的规定。
在制造过程中应严格控制材料的质量和加工精度，保证转轮叶片与导叶的配合精度以及各部件之间的连接牢固可靠。
在装配过程中应按照规定的顺序和步骤进行组装，确保设备的正确性和可靠性。
五、水轮机性能试验与评价方法性能试验与评价是对水轮机性能的全面检测和评估，包括效率试验、空化试验、动平衡试验等方面。
水轮机
止漏装置型式 (a)间隙式；(b)迷宫式；(c)梳齿式； (d)阶梯式迷宫
三、导水机构
• 导水机构的作用：
a.主要是形成和改变进入转轮水流的环量，保 证水轮机具有良好的水力特性。 b.调节流量，以改变机组出力。 c.正常与事故停机时，封住水流，停止机组转 动。
1.导水机构 光照采用径向式导水机构。
2. 主轴密封 主轴部分的密封装置分两种，一种是机组 正常运行中，防止水轮机导轴承下部机组漏水 的主轴密封。我厂在导轴承下方设置自补偿型 静压自调节式轴向密封作为工作密封，密封处 的水压力约为0.35MPa，所需的润滑水取自机 组技术供水系统。另一种是作机组停机检修轴 承和轴承下部主轴密封时防止尾水从顶盖涌出 的检修密封。这种密封的结构形式有空气围带 式、机械操作或抬机密封等多种，我厂采用空 气围带密封，由气系统供给压力为0.6～ 0.7MPa的压缩空气。
3.基础环
基础环是混流式水轮机的基础部件， 埋设在混凝土中，它和座环以及尾水管 进口直锥段想连接，转轮的下环在其内 转动。基础环下法兰面也是装拆水轮机 时落放转轮的基础，它与转轮下环底面 之间有一定的间隙，作为安装时放置斜 楔，调整转轮水平用。
4.尾水管
我厂水轮机尾水管采用弯肘形尾水管， 它是由进口椎管、弯形吸管和出口扩散 段组成，用钢筋混凝土浇灌而成。
3. 补气装置 混流式水轮机运行时一般在40～70%额 定出力时尾水管内会出现涡带，由于涡带强 烈扰动，或其频率与机组固有频率重合，就 会产生共振，引起机组震动或出力摆动，此 时需要对尾水管内进行补气，消除或减小涡 带，改善机组运行状态。补气方式分自然补 气和强迫补气两种。常见的补气位置有主轴 中心孔补气、顶盖补气和尾水管补气。我厂 采用主轴中心孔补气方式，利用发电机轴的 中心孔，将空气引入。
(完整word版)水轮机概论
2 均流速，m/s；I、II分别为Ⅰ-Ⅰ和Ⅱ-Ⅱ处的过流断面速度分布不均匀系数；为水的密度，kg/m3；g为重力加速度。 净水头H又可表示为： 1AghHH （1-2） 式中：Hg为水电站水头（毛水头）；1Ah为水电站引水建筑物中的水力损失。 毛水头是水电站上、下游水位的高程差，用符号gH表示，单位为m。 2．额定水头Hr 额定水头是水轮机在额定转速下，输出额定功率时的最小净水头，单位为m。 3．设计水头Hd 设计水头是水轮机在最高效率点运行时的净水头，单位为m。 4．最大（最小）水头Hmax（Hmin） 最大（最小）水头是在运行范围内，水轮机水头的最大（最小）值，单位为m。 5．加权平均水头Hw 加权平均水头是在电站运行范围内，考虑负荷和工作历时的水轮机水头的加权平均值，单位为m。 图1-2 立轴反击式水轮机的工作水头
情景1
1 情景1 水轮机概论 1.1 水轮机基本参数 水轮机是把水流能量转换成旋转机械能的水力机械，是水电厂最主要的动力设备。水轮机主轴带动发电机轴旋转，利用发电机将机械能转换成电能。水轮机一般装在水电站的厂房内，如图1-1所示，当水流经引水道进入水轮机，由于水流和水轮机的相互作用，水流的能量便传给了水轮机，水轮机获得能量后开始旋转而做功。因为水轮机轴和发电机轴相连，水轮机便把它获得的能量传给了发电机，并驱动带有磁场的发电机转子转动而形成旋转磁场，发电机定子绕组切割磁力线而感应出电动势，带上外负荷后便输出了电流。 当水流通过水轮机时，水能即转变成机械能，这一工作过程的特性可用水轮机基 本参数来表征。其基本参数有：水头H、流量Q、功率P、效率η和转速n等。 1.1.1 水轮机水头H 1．净水头H 净水头是水轮机进口与出口测量断面的总水头差，即水轮机做功用的有效水头，用符号H表示，单位为m。图1-2为反击式水电站水轮机装置示意图。 对于反击式水轮机，进口断面取在蜗壳进口处Ⅰ-Ⅰ断面，出口断面取在尾水管出口Ⅱ-Ⅱ断面，则净水头为 ggpZggpZHIIIIIIIIII2222 （1-1） 式中：ZI 、ZII分别为断面Ⅰ-Ⅰ和Ⅱ-Ⅱ处相对于某基准的位置高度，m；Ip、IIp分别为断面Ⅰ-Ⅰ和Ⅱ-Ⅱ处的流体压强，Pa； I、II分别为Ⅰ-Ⅰ和Ⅱ-Ⅱ处过流断面的平 图1-1 拦河坝式水电站坝后式厂房 1-水轮机；2-发电机；3-尾水管；4-桥机；5-引水道
水轮机的类型构造及工作原理
水轮机的类型构造及工作原理水轮机是一种将水的动能转化为机械能的设备，广泛应用于发电、泵送和提水等领域。
根据其工作原理和构造特点的不同，可以将水轮机分为以下几种类型：1. 响应式水轮机（Impulse Turbine）：响应式水轮机利用高速喷射的水流对叶片产生冲击力，从而驱动轮盘转动。
其构造包括水流喷嘴、喷流管道、叶片轮盘和出水管道等部分。
当水流通过喷嘴时，由于喷嘴内部构造的改变，水流速度迅速增大，导致水流的动能增加。
当喷流进入喷流管道后，受到喷流引导叶片上，水流的动能被转化为轮盘的动能，推动轮盘加速转动。
此时，水流的压力能由于水流速度的增加而降低。
最后，水流通过出水管道排出。
2. 反应式水轮机（Reaction Turbine）：反应式水轮机是利用水流动能的转化和扩张来驱动叶片转动的。
它在喷水嘴和叶片间建立起一定的水力耦合关系。
反应式水轮机包括水流引导器、胶囊壳、叶片和出水管道等部分。
当水流通过水流引导器时，水流被引导到胶囊壳内，形成围绕叶片旋转的水流。
水流在转动的过程中，受到叶片的作用力，导致叶片与水流之间的动量交换，从而使叶片和轮盘转动。
反应式水轮机在转动的同时，能够将水的压力能和动能同时转化为机械能。
3. 流浪式水轮机（Turbo Generator）：流浪式水轮机是水轮机的一种高效型式，其叶片通常呈现湾形，能够在相对低的水头条件下工作。
流浪式水轮机的构造与反应式水轮机类似，主要包括水流引导器、胶囊壳、叶片和出水管道。
流浪式水轮机通过引导水流在叶片上形成湍流，使水流的动能转化为叶片的动能。
在水流引导器和胶囊壳之间形成的高速流动水流，能够有效驱动叶片和轮盘转动。
流浪式水轮机的工作原理类似于反应式水轮机，能够同时利用水的压力能和动能。
总的来说，水轮机的工作原理是通过水流对叶片的冲击或水流与叶片之间的相互作用来驱动叶片和轮盘转动，将水的动能转化为机械能。
水轮机的构造主要包括水流引导器、胶囊壳、叶片和出水管道等部分。
水轮发电机结构介绍
水轮发电机结构介绍水轮机是水轮发电机的核心部件，它直接受到水流的作用，将水的动能转化为机械能。
水轮机一般由水轮叶片、转轴和轴承组成。
水经过水轮叶片时，叶片会受到水流的冲击力，从而转动水轮。
水轮的转动会带动转轴一起旋转，使得机械能得以传递到发电机上。
水轮叶片的形状和数量不同，可以分为斜梁式、斜流式、直径式等，根据不同的水流特性选择合适的水轮叶片。
发电机是水轮发电机的关键组件，它负责将转动的机械能转化为电能。
发电机一般由定子和转子组成。
定子是固定不动的部件，它包含有一组线圈，通过电流流过线圈产生磁场。
转子则是旋转的部件，它由磁铁构成，当转子旋转时，磁铁与定子的磁场发生相互作用，从而产生电流。
这个原理被称为电磁感应。
通过调整转子的速度和磁场的强度，可以控制生成的电流大小和频率，实现电能的稳定输出。
控制系统是水轮发电机的重要组成部分，它负责监测和控制水轮发电机的运行状态。
控制系统一般由传感器、调速装置和自动化控制装置等构成。
传感器用于测量和监测水流的流量、压力等参数，以及发电机的转速、温度等状态。
调速装置用于控制水轮的转速，保持其在合理的范围内，使得发电机输出的电能稳定。
自动化控制装置可根据传感器的反馈信号，对水轮和发电机进行智能化控制，实现自动化运行。
此外，水轮发电机还需要配备水泵、调节阀和润滑系统等辅助设备。
水泵用于将水引导到水轮发电机，提供水流能量。
调节阀用于调节水流的压力和流量，优化水轮发电机的工作效率。
润滑系统则是对水轮发电机的轴承和机械部件进行润滑，降低摩擦损耗，延长使用寿命。
总之，水轮发电机是一种通过水流驱动的发电装置，由水轮机、发电机和控制系统等组成。
它利用水的动能转化为机械能，再将机械能转化为电能。
水轮发电机在水力发电中起到至关重要的作用，它可以通过合理的设计和控制，实现高效稳定的电能输出。
随着技术的发展，水轮发电机的结构和性能还将进一步优化和改进，为可持续发展提供更多清洁能源。
水轮机的分类
水轮机的分类水轮机是一种将水流能转化为机械能的装置，广泛应用于水力发电、水泵和水压机等领域。
根据不同的分类标准，水轮机可以分为以下几种类型。
一、按照水轮机的工作方式分类1. 响应式水轮机：也称为反应式水轮机，是最常见的一种水轮机。
它利用来自水流的冲击和压力来驱动水轮转动。
响应式水轮机适用于水流较大、水头较高的场所，如大型水电站。
2. 冲击式水轮机：冲击式水轮机利用水流的冲击力来推动水轮旋转。
它适用于水流较小、水头较低的场所，如小型水力发电站。
二、按照水轮机的装置方式分类1. 垂直轴水轮机：水轮机的轴线与水平面垂直，水流从轮盘的中心进入，然后从轮盘的边缘排出。
垂直轴水轮机适用于水流较大、水头较高的场所。
2. 水平轴水轮机：水轮机的轴线与水平面平行，水流从轮盘的一侧进入，然后从轮盘的另一侧排出。
水平轴水轮机适用于水流较小、水头较低的场所。
三、按照水轮机的叶轮形状分类1. 斜流水轮机：斜流水轮机的叶轮叶片呈斜向布置，水流从叶片的一侧进入，然后从叶片的另一侧排出。
斜流水轮机适用于水流较大、水头较高的场所。
2. 混流水轮机：混流水轮机的叶轮叶片呈螺旋状布置，水流既从叶片的内侧进入，也从叶片的外侧排出。
混流水轮机适用于水流较小、水头较低的场所。
四、按照水轮机的功率分类1. 小型水轮机：小型水轮机的功率一般在几千瓦到几十万瓦之间。
它适用于小型水力发电站、农村生活用水等场所。
2. 中型水轮机：中型水轮机的功率一般在几十万瓦到几百万瓦之间。
它适用于中型水力发电站、工业用水等场所。
3. 大型水轮机：大型水轮机的功率一般在几百万瓦到几千万瓦之间。
它适用于大型水力发电站、水压机等场所。
五、按照水轮机的安装方式分类1. 固定式水轮机：固定式水轮机是通过固定在地面或混凝土坝上来安装的。
它适用于水流较大、水头较高的场所。
2. 浮动式水轮机：浮动式水轮机是通过浮筒或浮船来支撑和安装的。
它适用于水流较小、水头较低的场所。
六、按照水轮机的特殊用途分类1. 波浪能水轮机：波浪能水轮机是一种利用海洋波浪能量来发电的水轮机。
第一章-水轮机的类型构造及工作原理PPT课件
优点：水力损失小，过流量大，结构紧凑。 半贯流式： 轴伸式、竖井式、灯泡式。
19
四川农业大学水建系
20
四川农业大学水建系
21
四川农业大学水建系
22
四川农业大学水建系
冲击式水轮机
定义：利用水流的动能来做功的水轮机。 工作原理：利用特殊的导水装置，将高压水流变为
发电机
天然水能
可利用水能
旋转机械能
电能
4
四川农业大学水建系
水能
5
四川农业大学水建系
河段水流的出力
N
E t
rwH12
1 t
rQH12
从这个式子可以看出： 水头和流量是构成水能的两个基本要素，它们是水 电站动力特性的重要特征。
6
四川农业大学水建系
水 轮 发 电 机 组
四川农业大学水建系
水轮发电机组
第一章 水轮机的类型、构造及工作原理
第一节 水轮机主要类型 第二节 水轮机工作参数 第三节 水轮机的基本构造 第四节 水轮机型号 第五节 水流在反击式水轮机转轮中的运动 第六节 水轮机的基本方程式 第七节 水轮机效率及最优工况
1
四川农业大学水建系
本节课教学内容及教学要求
1 水轮发电机组的基本概念
16
四川农业大学水建系
水头 40—80m
60—130m
120—200m
17
四川农业大学水建系
贯流式水轮机
➢ 水流特点：转轮区水流轴向流入，轴向流出； ➢ 结构特点：水轮机主轴装置成水平或倾斜（卧式布置）；
不设蜗壳，水流直贯转轮；
18
四川农业大学水建系
贯流式
水轮机运行中的故障分析及处理措施
水轮机运行中的故障分析及处理措施水轮机是一种利用水能转换成机械能的设备，广泛应用于水利发电、灌溉和工业生产等领域。
在水轮机的运行过程中，也会出现各种故障，影响设备的正常运行。
本文将对水轮机运行中常见的故障进行分析，并提出处理措施，以便及时解决故障，保证水轮机的正常运行。
一、水轮机运行中的常见故障1. 水轮机启动困难水轮机在启动时出现困难的情况，可能是由于供水不足、水泵故障或者进水管道堵塞等原因导致。
如果水轮机启动时槽坑中的水面低于设计水位或者水轮机叶片受损，也会导致启动困难。
2. 水轮机运行不稳定水轮机在运行过程中出现不稳定的情况，可能是由于水流压力不稳定、水位波动大或者导叶调整不当等原因导致。
还有可能是水轮机内部零部件损坏或者转动不平衡导致。
3. 水轮机漏水水轮机在运行过程中出现漏水情况，主要是由于密封件老化、损坏或者安装不当造成。
管道连接处的螺栓松动、焊缝开裂等也会导致水轮机漏水现象。
4. 水轮机产生异常噪音水轮机在运行过程中产生异常噪音，可能是由于轴承损坏、叶轮脱落或者叶轮与导叶间的摩擦等原因造成。
还有可能是水轮机内部受到外部冲击或者振动过大导致的异常噪音。
1. 水轮机启动困难对于水轮机启动困难的情况，首先需要检查供水情况，确保供水充足并且没有供水管道堵塞的情况。
如果供水情况正常，可以对水泵进行检查，排除水泵故障。
同时也需要检查水轮机槽坑的水位情况，确保水位正常。
还需要对水轮机叶片进行检查，确保叶片完好。
如果发现问题，及时进行维修和更换。
2. 水轮机运行不稳定对于水轮机运行不稳定的情况，可以通过调整导叶角度、改善水流压力稳定性、增加水位控制等措施来解决。
还需要定期进行水轮机的检查和维护，确保内部零部件完好，并进行平衡校正。
3. 水轮机漏水对于水轮机漏水的情况，首先需要对水轮机的密封件进行检查，及时更换老化或者损坏的密封件。
同时也需要对管道连接处的螺栓进行检查，确保螺栓紧固，焊缝完好。
漏水部位需要定期进行检查和维护，确保安全运行。
水轮机结构介绍(经典)
推 力 轴 承 外 形
HOMIS
本发电机推力轴承放置在水轮机支持架上，总推力负荷为3300T，采用液压式三波纹弹性油箱支撑结构。其主要作用就是在机组开机过程中，用高压油装置顶起转子，使得发电机转子远离制动环，从而减少静摩擦力，保证机组正常开机；同时在机组运转过程中承受机组转动部分的全部重量，通过推力支架进行负载转移。
水 轮 机 底 环
04
03
01
作用：
水轮机过流部件之一，固定活动导叶。
活动导叶 固定孔
与基础结合部位
水 轮 机 底 环 安 装
将底环固定在水泥基础上，保证其过流面与座环和转轮室上环过流面光滑过渡。
将底环吊入机坑，调整底环位置符合设计要求；
导 水 机 构
控制环
导叶连杆
活动导叶
导叶套筒
顶盖
底环
作用：
泄 水 锥 结 构
外形图
剖面图
作用：
是水轮机导水机构的重要组成部分，主要是为尾水导流； 使转轮体内部形成一个封闭油腔，起密封作用。
泄 水 锥 安 装
装配步骤：
首先将泄水锥固定在地面上，基本保证其轴心与地面垂直；用桥机调起转轮体与泄水锥进行对接；调整位置使得二者的轴心在同一条直线上，然后用固定螺栓将二者把合在一起；连接体外部安装封围板（图中没有表示）。 在二者的配合面上注意按照设计要求安装橡皮密封圈（图中没有表示）。
4
作用：
顶 盖 安 装 将顶盖整体吊入机坑，注意保证顶盖不与基础碰撞； 调整顶盖位置，其保持水平，同时保证导叶套筒安装孔与导叶轴心基本一致。
导 叶 套 筒 装 配
将导叶套筒分别吊入机坑； 调整顶盖位置，保证每个导叶轴心铅直，且保证导叶、套筒和底环导叶安装孔的轴心保持在同一直线上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水轮机机组锥管修复方案一、概述1.1、磨损情况根据现场检测，2F机锥管损伤极为严重，锥管上部与座环连接处不锈钢段已被冲刷掉，背面的护板部分暴露，从锥管上部至锥管中部约1.9米高的范围内磨损严重，上部磨损严重程度较多，向下磨损逐步减少，但在锥管中部有多处较大沉坑，已将母材冲穿，进入门上部磨出12～15MM深的倒角。
1.2、方案选择若整体更换锥管，需要将二次混凝土完全打掉，由于锥管下部有四个支脚，四个搭检修平台的箱体，除需要将二期混凝土打全部打掉外必须将部分一期混凝土打掉，才能将锥管取出。
新的锥管分为至少三瓣，在机坑内安装，拼焊，安装新的锥管后重新灌浆。
由于空间限制一二期混凝土的去除和灌浆都极为困难，修复周期很长；因此我公司推荐以焊接为主部分镶焊不锈钢板的修复方案，此方案只需要对混凝土少量处理，下图为座环及锥管示意图。
箱体支脚1.3、方案简介将锥管上段第一个环形筋板以上部分割除，用新的S135钢板镶焊。
镶焊钢板分为6瓣，割除钢板时注意保护钢板背面的拉锚，镶焊时先预装，在背面有拉锚的位臵开孔，镶焊后，在开孔处将锥管与原拉锚焊在一起，锥管其余部分参照1F机方案堆焊，打磨处理；中间磨损严重处，局部镶焊处理；最后在钻孔处及其它锥管与混凝土脱壳处灌浆处理。
由于锥管上段背面有护板，不用处理混凝土即可将锥管第一个环形筋板以上部分割除，其余部分采用堆焊工艺。
1.4、修复目标修复后锥管的厚度，圆度等几何尺寸基本符合原图要求；整个修复的锥管按ASME标准探伤，无超标缺陷；修复过程中采用多种措施减少焊接应力产生，机组运行过程中不产生有害变形；通过灌浆使锥管与混凝土壁充分贴合，不会产生有害的振动。
1.5、施工前的检测为保证修复质量、制订确实可行的方案，施工前对锥管进行全面的测量；1.5.1中心测量1)、采用吊钢琴线方式检查原锥管与机组中心线的偏差值及方位，为以后锥管镶焊，打磨提供基准。
2)、测量的基准为座环顶盖把合止口。
1.5.2焊接部位和焊量的确定1)、锥管上部用25mm 厚的S135钢板镶焊。
2）、在锥管下部1900 mm处，划出等高的环线，在环线上均匀划出12个点，用碳弧气刨吹出12个孔（要求将钢板吹透），测量此处的壁厚并记录，同样用12个25 mm长的焊条插入作为焊接厚度标识。
3）、用线连接锥管上部和下部标识焊条，由于锥管的母线为直线，可以通过此方法确定锥管缺肉量，每隔100 mm测量需堆焊厚度并在测量处记录，按记录用不同厚度的螺母点焊在记录位臵，作为堆焊厚度标记。
二、锥管修复方案如下：2F锥管修复方案参照了1F的修复方案和1F锥管执行情况，根据自身损坏更严重的情况制订的，锥管的上端磨损极为严重，决定将锥管上端面起，约370mm（具尺寸按实际情况定）高的环形锥管割掉，制作新的锥管并镶焊，锥管下段采用堆焊方案，锥管下段部分磨损严重，穿孔处，局部镶焊。
2.1焊接材料根据原图锥管设计材料为S135不锈钢板，由于此钢板为马氏体不锈钢，焊接性能较差，对预热、保温、焊接环境的湿度要求较高，大面积焊接后的应力较高，在机坑内采用与母材相同的焊料风险较大，根据多年焊接经验，我单位决定采用E309奥氏体不锈钢焊料，此种焊料的韧性高，焊接性能好，焊接应力较小，焊层的硬度小于母材，能够满足使用要求。
2.1.1焊料：AWS A237、E309L φ3.2mm或φ4.0mm不锈钢电焊条。
ER309L φ1.2mm不锈钢焊丝2.1.2手工电弧焊焊接工艺规范2.4.2.7气体保护焊焊接工艺规范2.2修复过程2.2.1将锥管上部与座环连接处的不锈钢段冲掉的残余部分吹掉，高度约370 mm（在锥管第一个环筋之上）, 吹割时注意保护背面的护板和背面的拉锚。
见下图：2.2.2装镶焊钢板1）、用S135不锈钢板圈制直径为Ø2476的圆锥环，锥度按原锥管锥度，高度370mm，分割为6段，配割好钢板后，预制焊接坡口，坡口深度与钢板厚度一致，如下图：2）、装镶焊钢板并在背面有拉锚处开孔，将镶焊钢板与护板开塞焊孔。
3）、采用钢琴线吊中心，重新复检，镶焊钢板与原锥管中心的偏差，并调整合格。
4)、镶焊钢板定位焊接，将与护板及余下的锥管的带环焊缝焊接，只焊接一层底层即可，立焊缝段焊牢固，塞焊孔满焊，与背面的拉锚满焊，重新复检镶焊钢板的几何尺寸，合格后进行后序。
2.2.3上述工作完成后焊接锥管，2.2.3.1堆焊从上部分开始焊接，先不与镶焊钢板焊接。
2.2.3.2按1.5.2条确定锥管的焊接量堆焊锥管,初步确定堆焊量从上部至下部高度约1.9米，堆焊从上部18mm过渡到6mm。
2.2.3.3距镶焊钢上端0∽100mm、600∽700mm、距锥管最上端1700∽1800mm先堆焊上、中、下三个环形区域，每个区域100mm高。
2.2.3.4铲磨堆焊区域并用圆弧样板和钢板尺检查锥管形状。
2.2.3.5机组吊钢琴线，分别检查这三个堆焊铲磨后环带的中心是否满足要求，并通过测量三个环带的高度差和直径计算堆焊环带的锥度是否符合图纸要求。
2.2.3.6三个环带合格后，对距锥管上平面1900mm范围内的锥管其余部分进行堆焊，距上平面1500~1700 mm范围按堆焊标记逐步过渡至3mm，确保锥管内壁光滑，其余部位可按标记和拉线方式确定堆焊量并堆焊，堆焊时注意保证铲磨余量。
2.2.3.7吊钢琴线重新检查锥管的中心和尺寸并根据测量尺寸计算锥管锥度。
2.2.3.8堆焊焊料采用E309 ￠1.2的焊丝，焊接规范见前述，焊接时采用防止变形及减少应力产生的方法，操作施工如退步焊接，分段焊接等方法，每焊一层要求用风铲清理。
2.2.3.9预热90℃后，用ER309L φ1.2焊丝或E309Lφ3.2不锈钢电焊条进行多层窄道焊。
焊前焊条必须按焊条使用说明书进行烘干，放入保温筒随用随取。
除第一层和盖面层焊道外，其余焊层应用风铲进行锤击，以释放焊接应力，先试焊一段，测量焊接区域的温度应低于150°C，当母材温度接近此温度时必须更换焊接位臵，同一区域焊接时间小于20分钟，分段焊接可分为上下及圆围分段，分段距离尽可能长。
2.2.3.10堆焊过程中，要经常敲击锥管，通过焊接前后的声音对比，检查锥管背面与混凝土贴合。
2.2.3.11焊接过程要求控制焊接速度，并用红外线测温仪检测温度，避免对混凝土产生影响。
2.2.3.12对锥管部份母材冲刷穿透的部分用碳弧气刨吹割出圆孔，用S135钢板镶焊。
2.2.3.13粗磨堆焊层，PT探伤。
2.2.3.14补焊缺陷2.2.3.15通过锺击法检查，锥管与混凝土的贴合情况，如锥管背面脱壳严重，通钻孔检查确认脱壳程度。
2.2.3.16粗磨堆焊层，PT探伤。
2.2.3.17补焊缺陷2.2.3.18精磨铲磨堆焊区域并用圆弧样板和钢板尺检查锥管形状2.2.3.19重新进行PT探伤。
2.2.3.20进入门上部磨出15mm深的倒角,需堆焊处理。
1）用钢板尺寸靠在进入门处，与锥管段贴紧，检查进入门上部磨损量。
2）用与锥管相同的焊接材料和工艺焊接磨损部位。
3）铲磨堆焊部位的周边。
4）开关进入门检查进入门的灵活性及与锥管的间隙。
5）铲磨堆焊部位。
6）检查进入门与锥管的内锥面的一致性。
7）对堆焊铲磨区域进行PT探伤。
2.2.3.21焊接打磨焊缝。
2.2.3.22对焊缝按ASME标准进行UT+PT探伤。
2.2.3.23在机坑内搭好施工平台，并作好防火措施。
2.2.3.24做好通风排烟措施。
2.2.3.25准备补焊锥管下部分，2.2.3.26先将锥管清理，对锥管进行PT探伤，标注缺陷部位。
2.2.3.27先用砂轮或碳弧气刨清理缺陷，用同样方式对深坑或拼焊缝缺陷进行清理。
2.2.3.28补焊和堆焊深坑，缺陷处。
2.2.3.29焊前对堆焊区域进行加热，加热以去除水份为主，注意控制加热温度和时间，避免对锥管背面的混凝土产生影响。
2.2.3.30锥管上部分焊接后，如座环修复工装及材料准备完后，可暂停施工，先修复座环，座环修复后再修复锥管，但修复座环前须将锥管圆锥环装焊好。
2. 2.4镶焊圆锥环2.2.4.1先将镶焊锥环与背面护板上部吹出3～5mm焊接坡口，用E309L焊条将其焊在一起。
2.2.4.2装座环下环板和座环锥面镶焊段(座环修复方案)。
2.2.4.3用样板检查下环板的装焊位臵，如下图2.2.4.4将吹割坡口打磨平整，在50mm范围内按ASME标准进行PT探伤。
2.2.4.5焊接顺序1）将下环板与锥管镶钢板焊在一起。
2）将锥管立焊缝满1）和2）步交替进行。
3）下环板与座环锥面下部镶焊钢板焊在一起。
4）检查锥镶焊钢板与锥管余下部分的打底焊缝，如有裂缝，将其吹掉。
5）反复锺击镶焊钢板、下环板以消除应力。
6）焊接锥镶焊钢板与锥管余下部分的焊缝。
2.2.4.5焊接镶焊块，底层焊料采用A237，其余采用E309焊条，焊接时采用分段，锤击等方式减少焊接应力，防止变形。
2.2.4.6焊接打磨焊缝。
2.2.4.7对焊缝按ASME标准进行UT+PT探伤。
三、检验3．1、尺寸形状检验3．1.1用内径千分尺分段检查锥管内径并记录，允许尺寸大于设计尺寸（具体尺寸侍施工前测量后与业主协商）3．1.2距锥管上平面间隔400分别制圆弧样板分段检查锥管的圆度。
要求样板与母体的间隙小于2mm.3．1.3机组吊钢琴线，检查锥管中心，分上中下三段，分段测量8个点，并通过测量高度差计算锥管锥度。
3．2、探伤全面对锥管进行着色和超声波探伤，标准按ASME进行。
3．3、其它3．3.1用挠尺检查锥管的波浪度，要求符合通流部件标准。
3．3.2通过锤击检查锥管与混凝土的贴合情况。
四、结束修复周期预计85～95天，修复后基本能符合图纸，满足使用要求。
2F 机组座环修复方案一、概述座环锥面磨损严重，锥面与上下环板磨出两中环带深度10～15mm ，座环下环板几乎全部磨蚀深度超过2/3，座环与底环把合面的内圆被冲刷掉30～40mm （单边）如下图二、方案简介根据业主要求，座环要求基本恢复图纸尺寸，修复过程尽可能减少焊量，控制变形，座环修复主要分三个部分：2.1座环锥面及底环把合面内圆缺肉量较大，采用镶焊不锈钢圈方式。
2.2锥面中间磨损较小采用局部焊接，上部磨损严重的环带补焊并加装不锈钢立圈。
2.3座环锥面下部冲刷严重的环带采用堆焊方式，下环板整体切除重新下料镶焊 三、修复目标修复后座环的几何尺寸基本符合原图要求；整个修复的焊缝按ASME 标准探伤，无超标缺陷；修复过程中采用多种措施减少焊接应力产生，机组运行过程中不产生有害变形；通过灌浆使座环锥面及下环与混凝土壁充分贴合，不会产生有害的振动。
四、施工前的检测为保证修复质量、制订确实可行的方案，施工前对座环进行全面的测量；4.1中心测量4.1.1采用吊钢琴线方式检查原锥管与机组中心线的偏差值及方位，为以后下环板镶焊，打磨提供基准。
