二氧化碳气体保护焊焊接工艺规定
二氧化碳气体保护焊工艺规范

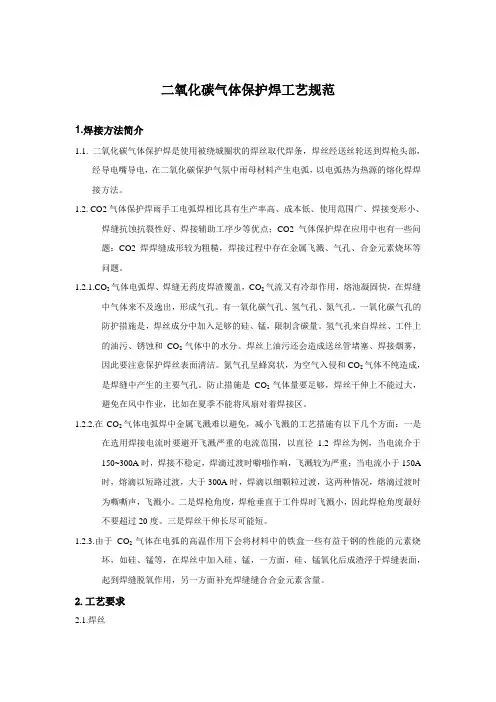

二氧化碳气体保护焊工艺规范1.焊接方法简介1.1. 二氧化碳气体保护焊是使用被绕城圈状的焊丝取代焊条，焊丝经送丝轮送到焊枪头部，经导电嘴导电，在二氧化碳保护气氛中雨母材料产生电弧，以电弧热为热源的熔化焊焊接方法。
1.2. CO2气体保护焊雨手工电弧焊相比具有生产率高、成本低、使用范围广、焊接变形小、焊缝抗蚀抗裂性好、焊接辅助工序少等优点；CO2气体保护焊在应用中也有一些问题：CO2焊焊缝成形较为粗糙，焊接过程中存在金属飞溅、气孔、合金元素烧坏等问题。
1.2.1.CO2气体电弧焊、焊缝无药皮焊渣覆盖，CO2气流又有冷却作用，熔池凝固快，在焊缝中气体来不及逸出，形成气孔。
有一氧化碳气孔、氢气孔、氮气孔。
一氧化碳气孔的防护措施是，焊丝成分中加入足够的硅、锰，限制含碳量。
氢气孔来自焊丝、工件上的油污、锈蚀和CO2气体中的水分。
焊丝上油污还会造成送丝管堵塞、焊接烟雾，因此要注意保护焊丝表面清洁。
氮气孔呈蜂窝状，为空气入侵和CO2气体不纯造成，是焊缝中产生的主要气孔。
防止措施是CO2气体量要足够，焊丝干伸上不能过大，避免在风中作业，比如在夏季不能将风扇对着焊接区。
1.2.2.在CO2气体电弧焊中金属飞溅难以避免，减小飞溅的工艺措施有以下几个方面：一是在选用焊接电流时要避开飞溅严重的电流范围，以直径 1.2焊丝为例，当电流介于150~300A时，焊接不稳定，焊滴过渡时噼啪作响，飞溅较为严重；当电流小于150A 时，熔滴以短路过渡，大于300A时，焊滴以细颗粒过渡，这两种情况，熔滴过渡时为嘶嘶声，飞溅小。
二是焊枪角度，焊枪垂直于工件焊时飞溅小，因此焊枪角度最好不要超过20度。
三是焊丝干伸长尽可能短。
1.2.3.由于CO2气体在电弧的高温作用下会将材料中的铁盒一些有益于钢的性能的元素烧坏，如硅、锰等，在焊丝中加入硅、锰，一方面，硅、锰氧化后成渣浮于焊缝表面，起到焊缝脱氧作用，另一方面补充焊缝缝合合金元素含量。
2.工艺要求2.1.焊丝焊丝牌号为H08Mn2SiA、H10Mn2SiA，适于低碳及δs≤500MPa低合金钢焊接。
co2焊接规范

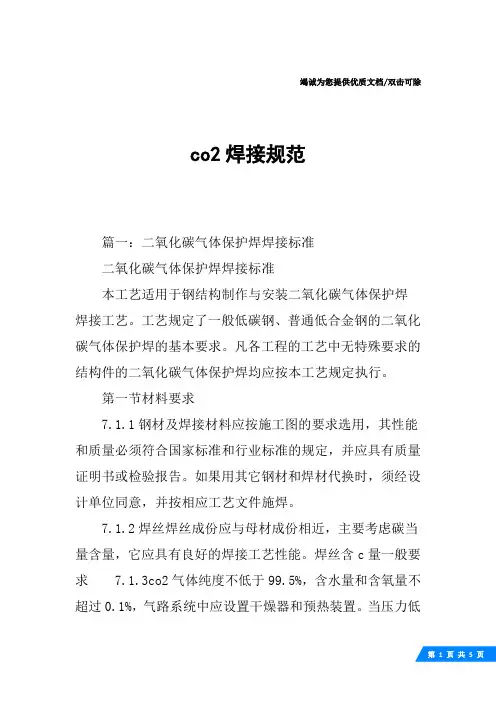

竭诚为您提供优质文档/双击可除co2焊接规范篇一：二氧化碳气体保护焊焊接标准二氧化碳气体保护焊焊接标准本工艺适用于钢结构制作与安装二氧化碳气体保护焊焊接工艺。
工艺规定了一般低碳钢、普通低合金钢的二氧化碳气体保护焊的基本要求。
凡各工程的工艺中无特殊要求的结构件的二氧化碳气体保护焊均应按本工艺规定执行。
第一节材料要求7.1.1钢材及焊接材料应按施工图的要求选用，其性能和质量必须符合国家标准和行业标准的规定，并应具有质量证明书或检验报告。
如果用其它钢材和焊材代换时，须经设计单位同意，并按相应工艺文件施焊。
7.1.2焊丝焊丝成份应与母材成份相近，主要考虑碳当量含量，它应具有良好的焊接工艺性能。
焊丝含c量一般要求7.1.3co2气体纯度不低于99.5%，含水量和含氧量不超过0.1%，气路系统中应设置干燥器和预热装置。
当压力低于10个大气压时，不得继续使用。
7.1.4焊件坡口形式的选择要考虑在施焊和坡口加工可能的条件下，尽量减小焊接变形，节省焊材，提高劳动生产率，降低成本。
一般主要根据板厚选择（见《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》gb985-88）。
1)。
1)不超过表7.1.5.1规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选择；否则应在厚板上作出如表中图示的单面a）或双面削薄b），其削薄长度l≥3(7.1.5不同板厚的钢板对接接头的两板厚度差(篇二：co2焊接破坏试验判定标准品质规范篇三：二氧化碳气体保护焊通用工艺规程二氧化碳气体保护焊通用工艺规程（jb/t9186-1999）jb／t9186—1999《二氧化碳气体保护焊工艺规程》适用于直径不超过1.6mm实芯焊丝的、结构钢的二氧化碳气体保护半自动和自动焊接工艺，不涉及二氧化碳保护点焊及气电立焊工艺。
1.术语除gb／t3375—1994《焊接术语》还使用以下名词术语。
1)焊丝伸出长度(electrodeextension)焊接过程中焊丝伸出导电嘴的长度(ls)，如图22—16所示。
JB9186-1999 二氧化碳气体保护焊工艺规程
下 列 标 准所包含的条文，通过在本标准中引用而构成为本标准的条文 。本标准出版时 ，所示版本均 为有效 。所有标准都会被修订 ，使用本标准的各方应探讨使用下列标准最新版本 的可能性 。
ＧＢ ／Ｔ ３ ２４－１９８８ 焊缝符号表示法 ＧＢ ／Ｔ ９ ８５－１９８８ 气焊、手工电弧焊及气体保护焊焊缝坡 口的基本形式和尺寸 ＧＢ ／Ｔ ２ ９００．２２－１９８５ 电Ｔ名词术语 电焊机 ＧＢ ／Ｔ ３ ３７５－１９９４ 焊接术语 ＧＢ ／Ｔ ５ １８５－－１９８５ 金属焊接及钎焊方法在图样上的表示代号
Ｏ
Ｕ／
坡 Ｖ
己均
，｝，
ＪＢ／Ｔ ９１８６一 １９９９
Ｃ
Ｖ／
狱
‘亡 ｒ、
Ｕ
Ｃ二
月劝
，｝，
八
勺
遗＿２
、艾又
瓤 鳍 ９ｄ
缺 翻
软
羹
－｝Ｕ９１ 孤
之
｝
ａ 令： 令 〕〕
｛
叱
一
︵照
粉Ｙ
ＴＴｔｔ
｝
︶１ 叹 Ｎ
一
粥 口飞
一
娜
鑫
｛
ａ
１ ２ ｔ ０ ０ 言００ ０ 令０
ｗ
Ｃ
Ｏ
‘：
Ｃ
口】
２
ｔＣ 户叫 八
ＪＢ／Ｔ ９１８６一 １９９９
势
叱已
创已
｝
一
｝
｝
敏
权 决 理 吸
Ｏ｝ｙ ｗ；． 昌 ｓ
０ｉ
ｔ；
｝
切
｛ 〔 〕 ： 〕 ｌ Ｏｔ
叱
︵绷
节４
︶１ 叼 闷
群 口ｂ
哪
二氧化碳气体保护焊工艺规程
哈尔滨城林科技有限公司企业标准二氧化碳气体保护焊工艺规程编制：校对：审核：审定：哈尔滨城林科技有限公司技术中心哈尔滨城林科技有限公司1目录1. 目的和范围 (3)2. 引用标准 (3)3. 材料和设备要求 (3)3.1 材料 (3)3.2 焊接设备 (5)3.3 铺助设备 (6)3.4 工具 (6)4. 作业条件及人员要求 (6)4.1 焊接条件 (6)4.2 焊工 (7)5 焊接准备 (7)5.1 设备的选择和检查 (7)5.2 工件焊前处理 (7)5.3 焊接参数 (7)6 装配定位焊 (11)7. 焊接施工 (13)8. 焊接缺陷及防治措施 (15)9. 焊接变形的控制和矫正 (17)9.1焊接变形的控制措施 (17)9.2焊接变形的矫正 (17)10. 焊接结构件的热处理 (18)11. 加工工时: (18)12. 标识标准 (18)13. 检验和质量标准 (19)14. 焊接安全 (21)2二氧化碳气体保护焊工艺规程CLTC204-111. 目的和范围本标准规定了实施细丝(焊丝直径不超过1.6mm)二氧化碳气体保护焊的基本规则及要求。
本标准适用于碳钢、低合金钢、不锈钢、铝制件的二氧化碳气体保护焊工艺。
2. 引用标准GB/T 985.1-2008 气焊、焊条电弧焊、气体保护焊和高束能焊的推荐坡口JB/T 9186-1999 二氧化碳气体保护焊工艺规程JGJ81-2002 建筑钢结构焊接技术规程DL/T869-2004火力发电厂焊接技术规程DL/T752－2001 火力发电厂异种钢焊接技术规程HB/Z5134-2000 结构钢和不锈钢熔焊工艺JB4709-2007钢制压力容器焊接规程GB/T19804-2005焊接结构的一般尺寸公差和形位公差。
3. 材料和设备要求3.1 材料1）钢材（见附录1）及焊接材料应符合设计文件的要求，并应具有钢厂和焊接材料厂出具的产品质量证明书或检验报告，其化学成3分、力学性能和其它质量要求应符合国家现行标准的规定。
二氧化碳气体保护焊规范
竭诚为您提供优质文档/双击可除二氧化碳气体保护焊规范篇一：二氧化碳气体保护焊的焊接规范二氧化碳气体保护焊的焊接规范1、发一份co2气体保护焊的给你作为参考吧。
2、co2焊作业指导书焊接工艺指导书（co20)焊一、基本原理co2气体保护焊是以可熔化的金属焊丝作电极，并有co2气体作保护的电弧焊。
是焊接黑色金属的重要焊接方法之一。
二、工艺特点1.co2焊穿透能力强，焊接电流密度大（100-300a/m2），变形小，生产效率比焊条电弧焊高1-3倍2.co2气体便宜，焊前对工件的清理可以从简，其焊接成本只有焊条电弧焊的40%-50%3.焊缝抗锈能力强，含氢量低，冷裂纹倾向小。
4.焊接过程中金属飞溅较多，特别是当工艺参数调节不匹配时，尤为严重。
5.不能焊接易氧化的金属材料，抗风能力差，野外作业时或漏天作业时，需要有防风措施。
6.焊接弧光强，注意弧光辐射。
三、冶金特点co2焊焊接过程在冶金方面主要表现在：1.co2气体是一种氧化性气体，在高温下分解，具有强烈的氧化作用，把合金元素烧损或造成气孔和飞溅等。
解决co2氧化性的措施是脱氧，具体做法是在焊丝中加入一定量脱氧剂。
实践表明采用si-mn脱氧效果最好，所以目前广泛采用h08mn2siah10mn2si等焊丝。
四、材料1.保护气体co2用于焊接的co2气体，其纯度要求≥99.5%，通常co2是以液态装入钢瓶中，容量为40l的标准钢瓶可灌入25kg 的液态co2，25kg的液态co2约占钢瓶容积的80%，其余20%左右的空间充满气化的co2。
气瓶压力表上所指的压力就是这部分饱和压力。
该压力大小与环境温度有关，所以正确估算瓶内co2气体储量是采用称钢瓶质量的方法。
（备注：1kg 的液态co2可汽化509lco2气体）co2气瓶外表漆黑色并写有黄色字样、售co2气体含水量较高，焊接时候容易产生气孔等缺陷，在现场减少水分的措施为：1)将气瓶倒立静置1-2小时，然后开启阀门，把沉积在瓶口部的水排出，可放2-3次，每次间隔30分钟，放后将气瓶放正。
钢结构二氧化碳气体保护焊工艺规程
钢结构⼆氧化碳⽓体保护焊⼯艺规程钢结构⼆氧化碳⽓体保护焊⼯艺规程1 适⽤范围本标准适⽤于本公司⽣产的各种钢结构，标准规定了碳素结构钢的⼆氧化碳⽓体保护焊的基本要求。
注：产品有⼯艺标准按⼯艺标准执⾏。
1.1 编制参考标准《⽓焊、⼿⼯电弧焊及⽓体保护焊焊缝坡⼝的基本形成与尺⼨》GB.985-881.2 术语2.1 母材：被焊的材料2.2 焊缝⾦属：熔化的填充⾦属和母材凝固后形成的部分⾦属。
2.3 层间温度：多层焊时，停后续焊接之前，相邻焊道应保持的最低温度。
2.4 船形焊：T形、⼗字形和⾓接接头处于⽔平位置进⾏的焊接.3 焊接准备3.1按图纸要求进⾏⼯艺评定。
3.2材料准备3.2.1产品钢材和焊接材料应符合设计图样的要求。
3.2.2焊丝应储存在⼲燥、通风良好的地⽅，专⼈保管。
3.2.3焊丝使⽤前应⽆油锈。
3.3坡⼝选择原则焊接过程中尽量减⼩变形，节省焊材，提⾼劳动⽣产率，降低成本。
3.4 作业条件3.4.1 当风速超过2m/s时，应停⽌焊接，或采取防风措施。
3.4.2 作业区的相对湿度应⼩于90％，⾬雪天⽓禁⽌露天焊接。
4 施⼯⼯艺4.1 ⼯艺流程清理焊接部位检查构件、组装、加⼯及定位按⼯艺⽂件要求调整焊接⼯艺参数按合理的焊接顺序进⾏焊接⾃检、交检焊缝返修焊缝修磨合格交检查员检查关电源现场清理4 操作⼯艺4.1 焊接电流和焊接电压的选择不同直径的焊丝,焊接电流和电弧电压的选择见下表焊丝直径短路过渡细颗粒过渡电流（A）电压（V）电流（A）电压（V）0.8 50--100 18--211.0 70--120 18--221.2 90--150 19--23 160--400 25--381.6 140--200 20--24 200--500 26--404.2 焊速：半⾃动焊不超过0.5m/min.。
CO2保护焊焊接工艺标准[详]
![CO2保护焊焊接工艺标准[详]](https://img.taocdn.com/s3/m/acafcf2c6bec0975f565e2a2.png)
CO2保护焊焊接工艺标准1.CO2保护焊焊接施工工艺标准1.1适用围本工艺适用于钢结构制作与焊丝直径不超过2mm的CO2保护焊焊接工艺。
工艺规定了一般低碳钢、普通低合金高强度钢手工电弧焊的基本要求。
凡各工程的工艺中无特殊要求的结构件CO2保护焊均应按本工艺规定执行。
1.2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
（1）焊缝符号表示法（GB/T324-1988）；（2）气焊手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸（GB/T985-1988）；（3）电工名词术语电焊机（GB/T2900. 22-1985）；（4）焊接术语（GB/T337 5-1994）；（5）金属焊接及钎焊方法在图样上的表示代号（GB/T5185-1985）；（6）气体保护电弧用碳钢、低合金钢焊丝（GB/T8110 -1995）；（7）电弧焊机通用技术条件（GB/T8118-1995）；（8）弧焊机（/T8748 -1998 MIG/MAG）；（9）焊接用二氧化碳（HG/T2537 -1993）。
1.3术语焊接工艺——制造焊件所有有关的加工方法实施要求，包括焊接准备、材料选用、焊接方法的选定、焊接参数、操作要求等。
坡口——根据设计或工艺需要，在焊件的待焊部位加工并装配的一定几何形状的沟槽。
断续焊缝——焊接成具有一定间隔的焊缝。
塞焊缝——两零件相叠，其中一块开圆孔，在圆孔中焊接两板所形成的焊缝，只在孔焊角缝者。
焊缝厚度——在焊缝横截面中，从焊缝正面到焊缝背面的距离。
手工焊——手持焊具、焊枪或焊钳进行操作的焊接方法。
预热——焊接开始前，对焊件的全部（或局部）进行加热的工艺措施。
后热——焊接后立即对焊件的全部（或局部）进行加热或保温，使其缓冷的工艺措施。
焊丝——焊丝是作为填充金属或同时作为导电用的金属丝焊接材料。
钢结构二氧化碳气体保护焊
钢结构二氧化碳气体保护焊3.5.1 焊接施工工艺标准3.5.1.1 适用范围本施工工艺标准适用于桁架或网架(壳)结构、多层或高层梁、柱框架结构等工业与民用建筑和一般构筑物的钢结构工程中。
标准规定了碳素结构钢和低合金高强度钢的二氧化碳气体保护焊的基本要求。
凡各工程的工艺中无特殊要求的结构件的二氧化碳气体保护焊均应按本标准规定执行。
3.5.1.2 编制参考标准及规范（1）《二氧化碳气体保护焊用焊丝》GB8110（2）《建筑钢结构焊接技术规程》JGJ81—2002（3）《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985－88（4）《钢结构工程施工质量验收规范》GB50205－2001 3.5.2 术语、符号3.5.2.1 术语（1）母材：被焊接的材料统称。
（2）焊缝金属：构成焊缝的金属，一般是熔化的母材和填充金属凝固形成的那部分金属。
（3）层间温度：多层焊时，停焊后继续焊接之前，其相邻焊道应保持的最低温度。
（4）余高：高出焊趾连线部分的焊缝高度。
（5）定位焊缝：焊前为装配和固定焊接接头的位置而施焊的短焊缝。
（6）船形焊：T 形、十字形和角接接头处于平焊位置进行的焊接。
3.5.2.2 符号（1）t－板厚；（2）a－间隙；（3）p－钝边；（4）L－长度；（5）a－坡口角度；（6）B－宽度；（7）C－余高；(8)d－错边量；(9)h f－焊脚尺寸；(10)I－焊接电流；(11) φ－焊条直径。
焊接方法及焊透种类代号应符合表3.5.2.2－1 的规定；接头形式及坡口形状代号应符合表3.5.2.2－2 的规定；焊接面及垫板种类代号应符合表3.5.2.2－3 的规定；焊接位置代号应符合表3.5.2.2－4 的规定；坡口各部分尺寸代号应符合表3.5.2.2—5 的规定。
标记示例：二氧化碳气体保护焊、完全焊透、对接、I 形坡口、背面加钢衬垫的单面焊接接头表示为GC—BI－Bsl。
3.5.3 基本规定3.5.3.1 为在建筑钢结构焊接中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，制定本工艺标准。
二氧化碳气体保护焊规范
竭诚为您提供优质文档/双击可除二氧化碳气体保护焊规范篇一：二氧化碳气体保护焊的焊接规范二氧化碳气体保护焊的焊接规范1、发一份co2气体保护焊的给你作为参考吧。
2、co2焊作业指导书焊接工艺指导书（co20)焊一、基本原理co2气体保护焊是以可熔化的金属焊丝作电极，并有co2气体作保护的电弧焊。
是焊接黑色金属的重要焊接方法之一。
二、工艺特点1.co2焊穿透能力强，焊接电流密度大（100-300a/m2），变形小，生产效率比焊条电弧焊高1-3倍2.co2气体便宜，焊前对工件的清理可以从简，其焊接成本只有焊条电弧焊的40%-50%3.焊缝抗锈能力强，含氢量低，冷裂纹倾向小。
4.焊接过程中金属飞溅较多，特别是当工艺参数调节不匹配时，尤为严重。
5.不能焊接易氧化的金属材料，抗风能力差，野外作业时或漏天作业时，需要有防风措施。
6.焊接弧光强，注意弧光辐射。
三、冶金特点co2焊焊接过程在冶金方面主要表现在：1.co2气体是一种氧化性气体，在高温下分解，具有强烈的氧化作用，把合金元素烧损或造成气孔和飞溅等。
解决co2氧化性的措施是脱氧，具体做法是在焊丝中加入一定量脱氧剂。
实践表明采用si-mn脱氧效果最好，所以目前广泛采用h08mn2siah10mn2si等焊丝。
四、材料1.保护气体co2用于焊接的co2气体，其纯度要求≥99.5%，通常co2是以液态装入钢瓶中，容量为40l的标准钢瓶可灌入25kg 的液态co2，25kg的液态co2约占钢瓶容积的80%，其余20%左右的空间充满气化的co2。
气瓶压力表上所指的压力就是这部分饱和压力。
该压力大小与环境温度有关，所以正确估算瓶内co2气体储量是采用称钢瓶质量的方法。
（备注：1kg 的液态co2可汽化509lco2气体）co2气瓶外表漆黑色并写有黄色字样、售co2气体含水量较高，焊接时候容易产生气孔等缺陷，在现场减少水分的措施为：1)将气瓶倒立静置1-2小时，然后开启阀门，把沉积在瓶口部的水排出，可放2-3次，每次间隔30分钟，放后将气瓶放正。
-钢结构二氧化碳气体保护焊焊接施工工艺标准
-钢结构二氧化碳气体保护焊焊接施工工艺标准————————————————————————————————作者：————————————————————————————————日期：5 钢结构二氧化碳气体保护焊焊接施工工艺标准5.1 适用范围本标准规定了碳钢和低合金钢的二氧化碳气体保护焊焊接施工的施工要求、方法和质量标准，适用于工业与民用建筑中桁架或网架（壳）结构、多层或高层框架结构等钢结构的焊接施工。
5.2 编制依据的标准、规范GB985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与寸GB50205 钢结构工程施工质量验收规范GB/T8110 气体保护电弧焊用碳钢、低合金钢钢丝JGJ81 建筑钢结构焊接技术规程5.3 术语和符号5.3.1 术语1 母材被焊接的材料统称。
2 焊缝金属构成焊缝的金属，一般是熔化的母材和填充金属凝固形成的那部分金属。
3 层间温度多层焊时，停焊后继续焊之前，其相邻焊道应保持的最低温度。
4 余高高出焊趾连线部分的焊缝高度。
5 定位焊缝焊前为装配和固定焊接接头的位置而施焊的短焊缝。
6 船形焊T形、十字形和角接接头处于平焊位置进行的焊接。
5.3.2 符号1 t—板厚2 B—焊缝宽度3 h f—焊脚尺寸5.4 施工准备5.4.1 技术准备1构件制作前，施工单位应按设计图纸及相关规范的要求进行焊接工艺评定试验。
2 根据工艺评定试验的结果和钢结构技术规范规程、设计技术文件的有关要求编制焊接作业指导书，进行施工技术交底。
5.4.2 材料准备1 钢材及焊接材料的选用应符合设计技术的要求，并具有质量合格证明书或检验报告，其成分、性能等应符合国家现行标准规定。
如无质量合格证明书或对其质量有怀疑时，须经理化性能检验合格后方可使用。
2 钢材复验应符合有关工程质量验收标准的规定。
大型、重型及特殊钢结构的主要焊缝采用的焊接填充材料应按生产批号进行复验。
3 焊丝应符合GB/T8110《气体保护电弧焊用碳钢、低合金钢丝》、GB/T14957《熔化焊用钢丝》及GB/T10045《碳钢药芯焊丝》、GB/T17493《低合金钢药芯焊丝》的规定。
钢结构二氧化碳气体保护焊施工工艺规程
钢结构二氧化碳气体保护焊施工工艺规程1. 引言本规程旨在指导钢结构施工中二氧化碳气体保护焊的工艺流程，确保焊接质量符合国家标准和工程要求。
2. 适用范围本规程适用于钢结构工程中，采用二氧化碳气体保护焊进行的焊接作业。
3. 工艺流程3.1 材料准备确保焊接材料（焊丝、焊条、保护气体等）符合技术要求。
检查焊接设备是否完好，包括焊机、送丝机、气体供应系统等。
3.2 焊接前的准备清洁焊接区域，去除油污、锈蚀等。
根据设计要求，进行焊接坡口的加工。
检查焊接件的装配质量，确保无错位、无间隙。
3.3 焊接参数的设定根据材料规格、厚度和焊接位置，选择合适的焊接电流、电压和焊接速度。
确定合适的保护气体流量。
3.4 焊接操作启动焊接设备，进行预热。
按照预定的焊接参数进行焊接。
保持焊枪与焊接件的适当角度和距离。
3.5 焊接质量控制实施焊接过程中的实时监控。
完成焊接后，进行外观检查，包括焊缝的平滑度、无缺陷等。
对焊接接头进行无损检测，如X射线检测或超声波检测。
3.6 焊接后处理清除焊缝周围的飞溅物。
对焊缝进行必要的打磨和修整。
进行焊后热处理，以消除焊接应力。
4. 安全与环保4.1 安全措施确保所有操作人员穿戴适当的安全防护装备。
遵守现场的安全管理规定。
定期检查焊接设备的安全性能。
4.2 环保措施妥善处理焊接过程中产生的废气、废渣。
使用环保型焊接材料，减少对环境的影响。
5. 质量保证建立质量管理体系，确保焊接过程的质量控制。
定期对焊接操作人员进行技能培训和考核。
建立焊接质量记录，记录焊接参数和检测结果。
6. 常见问题及处理方法焊缝不平整：检查焊接参数，调整电流、电压。
焊缝有缺陷：分析原因，可能包括材料问题、焊接操作不当等，采取相应措施解决。
7. 结论通过遵循本工艺规程，可以确保钢结构二氧化碳气体保护焊的施工质量，满足工程要求。
二氧化碳气体保护焊焊接工艺要点
二氧化碳气体保护焊焊接工艺要点二氧化碳气体保护焊（以下简称CO2焊）是一种常用的金属焊接工艺，主要用于钢材的焊接。
CO2焊具有焊接速度快、熔深大、焊缝质量高等优点，在工业生产中得到广泛应用。
下面将从焊接工艺参数、电弧形成条件、金属焊接、气体保护等方面详细介绍CO2焊的要点。
一、焊接工艺参数1.气体流量：CO2气体流量应根据焊接电流大小和焊件的材料和厚度来确定。
一般情况下，CO2流量为10-20升/分钟。
2.焊接电流和电压：焊接电流可根据焊接材料和焊件的厚度来设定。
当焊接负极电压较低时，焊接质量更好。
3.焊丝速度：CO2焊接时，焊丝供给速度应根据焊接厚度和焊接多道次数来确定，一般来说，当在单道焊接时，焊丝速度为8-12m/分钟；在多道焊接时，应根据实际情况进行适当调整。
二、电弧形成条件1.电弧电流稳定：保持电弧电流稳定是CO2焊接质量的关键，为了保证焊接质量，电弧电流应根据焊接材料和焊缝的宽度来设定，焊接过程中稳定电弧电流的方法是加大电弧电流的调整范围。
2.电弧稳定：为了保证电弧的稳定，要保持电弧长度适中，避免电弧过长或过短，一般来说，焊丝与工件的间隙应保持在2-5mm之间。
三、金属焊接CO2焊对金属的焊接要点如下：1.焊缝准备：在焊接前，要对焊缝进行准备，包括焊缝的清洁和打磨。
焊缝上的油污、氧化物和污垢都会影响焊缝的质量，因此要用刷子和砂纸清洁焊缝表面。
2.金属预热：钢材的预热温度应根据材料的种类和厚度来确定，一般来说，较薄的钢材不需要预热，而较厚的钢材则需要预热到200-300℃。
3.焊接速度：焊接速度应根据焊接材料和厚度来确定，一般来说，焊接速度不宜太快，以保证焊缝质量。
四、气体保护CO2焊的气体保护对焊接质量起到重要作用1.气体流量：CO2气体流量应适中，不能太大也不能太小，以保证焊接质量。
一般来说，CO2流量为10-20升/分钟。
2.气流的方向：气体保护气流应流向焊接区域，以保护焊缝不受空气的污染。
CO2保护焊焊接工艺标准
CO2保护焊焊接工艺标准1.CO2保护焊焊接施工工艺标准1.1适用范围本工艺适用于钢结构制作与焊丝直径不超过2mm的CO2保护焊焊接工艺。
工艺规定了一般低碳钢、普通低合金高强度钢手工电弧焊的基本要求。
凡各工程的工艺中无特殊要求的结构件CO2保护焊均应按本工艺规定执行。
1.2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
（1）焊缝符号表示法（GB/T324-1988）；（2）气焊手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸（GB/T985-1988）；（3）电工名词术语电焊机（GB/T2900. 22-1985）；（4）焊接术语（GB/T337 5-1994）；（5）金属焊接及钎焊方法在图样上的表示代号（GB/T5185-1985）；（6）气体保护电弧用碳钢、低合金钢焊丝（GB/T8110 -1995）；（7）电弧焊机通用技术条件（GB/T8118-1995）；（8）弧焊机（JB/T8748 -1998 MIG/MAG）；（9）焊接用二氧化碳（HG/T2537 -1993）。
1.3术语焊接工艺——制造焊件所有有关的加工方法实施要求，包括焊接准备、材料选用、焊接方法的选定、焊接参数、操作要求等。
坡口——根据设计或工艺需要，在焊件的待焊部位加工并装配的一定几何形状的沟槽。
断续焊缝——焊接成具有一定间隔的焊缝。
塞焊缝——两零件相叠，其中一块开圆孔，在圆孔中焊接两板所形成的焊缝，只在孔内焊角缝者。
焊缝厚度——在焊缝横截面中，从焊缝正面到焊缝背面的距离。
手工焊——手持焊具、焊枪或焊钳进行操作的焊接方法。
预热——焊接开始前，对焊件的全部（或局部）进行加热的工艺措施。
后热——焊接后立即对焊件的全部（或局部）进行加热或保温，使其缓冷的工艺措施。
焊丝——焊丝是作为填充金属或同时作为导电用的金属丝焊接材料。
二氧化碳气体保护焊工艺规程
二氧化碳气体保护焊工艺规程二氧化碳（CO2）气体保护焊是一种常见的焊接方法，广泛应用于金属制造和构造工程中。
下面是二氧化碳气体保护焊工艺规程的一般步骤和考虑因素：1. 焊接前准备：•确定焊接工艺规范，包括焊接电流、电压、焊接速度等参数。
•检查和准备焊接设备，包括焊接机、气体保护设备、焊枪等。
•清理焊接表面，确保无油污、氧化物或其他污染物。
2. 选择合适的设备和材料：•选择适当的焊接设备，确保其适应所需的焊接电流和电压范围。
•选择适当的焊丝和焊接材料，以确保焊接质量和性能。
3. 设定焊接参数：•根据焊接规范设定适当的焊接参数，包括电流、电压、焊接速度和电极间距等。
•选择适当的气体流量和气体混合比例，以确保有效的气体保护。
4. 保护气体选择：•通常在二氧化碳气体保护焊中，使用100% CO2或混合气体，如CO2和氩的混合气体。
选择适当的保护气体可以影响焊接质量和稳定性。
5. 焊接过程：•进行预热，特别是对于较大的工件或较厚的材料，预热有助于减小焊接残余应力。
•开始焊接，保持稳定的焊接速度和电流。
焊工应保持适当的焊接枪角度和移动方向。
•控制焊缝的尺寸和形状，以确保焊接质量符合要求。
6. 焊后处理：•对于需要热处理的工件，进行必要的焊后热处理，以提高焊缝和母材的性能。
•进行非破坏性检测，如超声波检测或X射线检测，确保焊缝质量。
7. 质量控制：•定期检查焊接设备，确保其正常工作。
•保持焊接工艺规程中规定的记录，包括焊接参数、检测结果等。
•进行必要的质量控制和质量保证活动，确保焊接质量达到预期标准。
以上是二氧化碳气体保护焊工艺规程的一般步骤和考虑因素。
具体的工艺规程会根据具体的焊接项目和要求而有所不同，因此需要根据实际情况进行调整和优化。
二氧化碳气体保护焊通用工艺规程(精)
二氧化碳气体保护焊通用工艺规程（JB/T 9186-1999）JB／T 9186—1999《二氧化碳气体保护焊工艺规程》适用于直径不超过1.6mm实芯焊丝的、结构钢的二氧化碳气体保护半自动和自动焊接工艺，不涉及二氧化碳保护点焊及气电立焊工艺。
1.术语除GB／T 3375—1994《焊接术语》还使用以下名词术语。
1)焊丝伸出长度(electrode extension) 焊接过程中焊丝伸出导电嘴的长度(L s)，如图22—16所示。
2)层流(1aminar flow) 保护气体在喷嘴内和喷嘴外的一定距离作有规则的层状流动。
2焊接2.1焊接准备1)坡口形式与尺寸坡口形式及尺寸与接头型式、板厚、焊接位置、施工条件等因素有关，按GB／T985-1988《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》选用。
平焊位置施焊，若焊枪喷嘴不需伸入坡口时，坡口角度应选下限。
2)非全熔透性焊缝的熔透深度S＞0.7δ即可，否则应注明熔透深度的具体数据。
3)焊丝、坡口及坡口周围10～20mm范围内必须保持清洁，不得有影响焊接质量的铁锈、油污、水和涂料等异物。
4)应根据工艺评定试验的结果编制产品的焊接工艺，以确定是否焊前预热、预热规范、层间温度、焊接工艺参数以及是否焊后热处理及热处理规范等。
工艺评定的内容和要求，可根据产品技术要求或供需双方协商的结果由制造厂拟定，并经制造厂技术负责人批准后执行。
工艺评定试验结果应存档备查。
1.2.2二氧化碳气体保护焊焊接工艺参数的选择(1)工艺评定试验的焊接工艺参数选择1)焊丝直径可按表1选用焊丝。
2)焊丝伸出长度表1a.焊丝伸出长度与焊丝直径、焊接电流及焊接电压有关。
b.焊接过程中，导电嘴到母材间的距离一般为焊丝直径的10～15倍。
3)焊接电流a．在保证母材焊透又不致烧穿的原则下，应根据母材厚度、接头形式以及焊丝直径正确选用焊接电流。
b．各种直径焊丝的常用的焊接电流范围见表2。
C立焊、仰焊时以及对接接头横焊焊缝表面焊道的施焊，当所用焊丝直径≥1.0mm时，应选用较小的焊接电流，见表3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构制作安装工艺规定HOIST二氧化碳气体保护焊焊接工艺规定HSQB-1207-20082008年9月发布2008年10月实施四川华神钢构有限责任公司Sichuan Hoist Steel Structures Co., Ltd二氧化碳气体保护焊焊接工艺规定目录第一节材料要求 (1)第二节主要机具 (2)第三节作业条件 (2)第四节操作工艺 (4)第五节质量标准 (14)第六节成品保护 (14)第七节应注意的问题 (15)二氧化碳气体保护焊焊接工艺规定适用范围：本工艺适用于钢结构制作与安装二氧化碳气体保护焊焊接工艺。
工艺规定了一般低碳钢、普通低合金钢的二氧化碳气体保护焊的基本要求。
凡各工程的工艺中无特殊要求的结构件的二氧化碳气体保护焊均应按本工艺规定执行。
第一节材料要求7.1.1 钢材及焊接材料应按施工图的要求选用，其性能和质量必须符合国家标准和行业标准的规定，并应具有质量证明书或检验报告。
如果用其它钢材和焊材代换时，须经设计单位同意，并按相应工艺文件施焊。
7.1.2 焊丝焊丝成份应与母材成份相近，主要考虑碳当量含量，它应具有良好的焊接工艺性能。
焊丝含C量一般要求<0.11％。
其表面一般有镀铜等防锈措施。
目前我国常用的C02气体保护焊焊丝是H08Mn2SiA，其化学成分见GBl300-77(表8-1)。
它适用于焊接低碳钢和抗拉强度为500MPa级的低合金结构钢。
H08Mn2SiA焊丝熔敷金属的机械性能详见GB8110-87《二氧化碳气体保护焊用焊丝》。
7.1.3 C02气体纯度不低于99.5％，含水量和含氧量不超过0.1％，气路系统中应设置干燥器和预热装置。
当压力低于10个大气压时，不得继续使用。
7.1.4 焊件坡口形式的选择要考虑在施焊和坡口加工可能的条件下，尽量减小焊接变形，节省焊材，提高劳动生产率，降低成本。
一般主要根据板厚选择(见《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985—88)。
7.1.5 不同板厚的钢板对接接头的两板厚度差(δ-δ1)不超过表7.1.5.1规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选择；否则应在厚板上作出如表中图示的单面a)或双面削薄b)，其削薄长度L≥3(δ-δ1)。
表7.1.5.1较薄板厚度（δmm）≥2~5 >5~9 >9~12 >12 允许厚度差（δ-δ1）（mm） 1 2 3 4第二节主要机具表7.2.1焊接用机械设备表C02表7.2.2工厂加工检验设备、仪器、工具表第三节作业条件7.3.1焊接区应保持干燥、不得有油、锈和其它污物。
7.3.2 当焊接区风速过大而影响焊接质量时，应采用挡风装置。
对焊接现场进行有效防护后方可开始焊接。
7.3.3施焊前打开气瓶高压阀，将预热器打开，预热10--15分钟，预热后打开低压阀，调到所需气体流量后焊接。
7.3.4 直径不大于1.2mm时，二氧化碳气体流量一般为6--15L／min为宜。
当选用大电流焊时，焊速提高，室外焊及仰焊时，应采用较大气体流量。
7.3.5为保证焊接过程的稳定性，细丝导电嘴孔径一般不大于焊丝直径的0.1--0.25mm，粗丝焊导电嘴孔径一般应不大于焊丝直径的0.20--0.40mm。
送丝软管内的曲率半径不得小于150mm。
7.3.6 焊丝伸出长度以10倍焊丝直径为宜。
7.3.7焊前应对焊丝仔细清理，去除铁锈和油污等杂质。
7.3.8 施焊前，焊工应复核焊接件的接头质量和焊接区域的坡口、间隙、钝边等的处理情况。
当发现有不符合要求时，应修整合格后方可施焊。
焊接连接组装允许偏差值见表7.3.8.1的规定。
表7.3.8.1焊接连接组装允许偏差值项目允许偏差(mm)连接示意图对接间隙a±1.0边缘高差(mm)4<t≤88<t≤2020<t≤40t>401.02.0t/10但不大于3.0t/10但不大于4.0坡口坡口角度α钝边p±5°±1.0搭接长度L间隙a±5.01.0顶接间隙a1.0第四节施工工艺7.4.1工艺流程→拼装→焊接→校正→二次下料→制孔→装焊其它零件→校正→打磨→打砂→油漆→搬运→贮存→运输7.4.2操作工艺1焊丝直径的选择根据板厚的不同选择不同的直径，为减少杂含量，尽量选择直径较大的焊丝，见表7.4.2.1。
2焊接电流和电弧电压的选择，见表7.4.2.2。
3典型的短路过渡焊接工艺参数，见表7.4.2.3。
4细颗粒过渡的电流下限值及电弧电压范围，见表7.4.2.4。
半自动焊常用工艺参数，如表7.4.2.5。
5φ1.6焊丝C026半自动焊时，焊速不超过0.5m／min。
7二氧化碳气体保护焊必须采用直流反接。
8重要焊缝要加引弧板，熄弧板，其材质和坡口形式应与焊件相同。
引弧和熄弧焊缝长度应大于或等于25mm。
引弧和熄弧板长度应大于或等于60mm。
引弧和熄弧板应采用气割的方法切除，并修磨平整，不得用锤击落。
9打底焊层高度不超过4mm，填充焊时焊枪横向摆动，使焊道表面下凹，且高度低于母材表面1.5mm-2mm；盖面焊时焊接熔池边缘应超过坡口棱边0.5mm-1.5mm，防止咬边。
10不应在焊缝以外的母材上打火引弧。
表7.4.2.1 焊丝直径的选择表7.4.2.2 常用焊接电流和电弧电压的范围Array注：最佳电弧电压有时只有1-2V之差，要仔细调整。
表7.4.2.3 不同直径焊丝典型的短路过渡焊接工艺参数表7.4.2.4不同直径焊丝细颗粒过渡的电流下限值及电弧电压范围表7.4.2.5 φ1.6焊丝C02半自动焊常用工艺参数11常用普通低合金结构钢施焊最低温度，可按表7.4.2.6选用。
表7.4.2.6 常用普通低合金钢施焊温度12对于非密闭的隐蔽部位，应按施工图的要求进行涂层处理后，方可进行组装；对刨平顶紧的部位，必须经质量部门检验合格后才能施焊。
13焊接工艺参数示例1） φ1.2焊丝C02焊全熔透对接接头焊件的焊接工艺参数，见表7.4.2.7。
2） φ1.2焊丝C02焊T 型接头贴角焊焊件的焊接工艺参数，见表7.4.2.8。
续表7.4.2.7 ф1.2焊丝CO2焊全熔对接接头焊和的焊接工艺参数板厚（mm）焊丝直径（mm）接头形式装配间隙（mm）层数焊接参数备注焊接电流（A）电弧电压（V）焊接速度（m/min）焊丝外伸长（mm）气体流量(1/min)6 1.2 1.0-1.5 1 270 27 0.55 12-14 10-15d为焊丝直径1.61.22.010-11.6-2.2121-2400-430190210280-30036-38193028-300.80-0.830.250.30-0.3716-221510d但不大于4015-201516-188 1.21.61.62.02.01-1.511.9-2.21.9-2.21.9-2.222222120-130130-140350-380400-430450350-360400-42026-2728-3035-3736-384134-3634-360.3-0.50.4-0.50.70.480.400.45-0.512-4016-2210d但不大于4010d但不大于4010d但不大于402020-2516-181616-18用铜垫板，单面焊双面成型采用陡降外特性采用陡降外特性7 / 23续表7.4.2.7 ф1.2焊丝CO2焊全熔对接接头焊和的焊接工艺参数板厚（mm）焊丝直径（mm）接头形式装配间隙（mm）层数焊接参数备注焊接电流（Ａ）电弧电压（Ｖ）焊接速度（m/min）焊丝外伸长（mm）气体流量（１/min）82.02.5 1.9-2.21.9-2.211450-460600-65035-3641-430.40-0.470.4010d但不大于4010d但不大于4016-1820用铜垫板，单面焊双面成型用铜垫板，单面焊双面成型9 1.61.61.00-1.5124203403603833.5340.50.4516-2215202010 1.21.22.01-1.522130280-300300-320300-320600-65020-3030-3337-3937-3937-380.3-0.50.25-0.300.70-0.820.70-0.820.60151510d但不大于40202020V型坡口X型坡口采用陡降外特性8 / 23续表7.4.2.7 ф1.2焊丝CO2焊全熔对接接头焊和的焊接工艺参数板厚（mm）焊丝直径（mm）接头形式装配间隙（mm）层数焊接参数备注焊接电流（Ａ）电弧电压（Ｖ）焊接速度（m/min）焊丝外伸长（mm）气体流量（１/min）12 1.21.62.00-1.51.8-2.2222310330400-430280-300323336-3820-300.50.70.27-0.331516-2210d但不大于402020-26.718-20自动焊或半自动焊均可161.21.6 32120-140300-340300-34041043025-2733-3535-3734.5360.40-0.500.30-0.400.20-0.300.270.4515202020V型坡口X型坡口161.22.0 44140-160260-280270-290270-290400-430400-43024-2631-3334-3634-3636-3836-380.20-0.300..33-0.40.50-0.600.40-0.500.50-0.600.50-0.60151510d但不大于40202020无钝边9 / 23续表7.4.2.7 φ1.2焊丝CO2焊全熔透对接接头焊件的焊接工艺参数板厚（mm）焊丝直径（mm）接头形式装配间隙（mm）层数焊接参数备注焊接电流（Ａ）电弧电压（Ｖ）焊接速度（m/min）焊丝外伸长（mm）气体流量（１/min）20 1.21.244120-140300-340300-340300-340140-160260-280300-320300-32025-2733-3533-3533-3724-2631-3335-3735-370.40-0.500.30-0.400.30-0.400.12-0.150.25-0.300.450.40-0.500.4015152520 1.622.50-2.142400-430440-46036-3830-320.35-0.450.27-0.3516-2220-3026.721.722 2 360-400 38-40 0.40 10d但不大于４０16-18双面面层堆焊10 / 23续表7.4.2.7φ1.2焊丝CO2焊全熔透对接接头焊件的焊接工艺参数厚（mm）焊丝直径（mm）接头形式装配间隙（mm）层数焊接参数备注焊接电流（Ａ）电弧电压（Ｖ）焊接速度（m/min）焊丝外伸长（mm）气体流量（１/min）25 1.6 2 480 380.3 20 25 500 392522.50-2.0 4 420-440 30-32 0.27-0.35 20-30 21.732 2.5 600-650 41-43 0.4 10d但不大于4020双面面层堆焊,材质16Mn40以上22.50.2.010层以上440-500 30-32 0.27-0.35 20-30 21.7 U型坡口22.50.2010层以上440-500 30-32 0.27-0.35 20-30 21.711 / 23表7.4.2.8φ1.2焊丝CO2焊T型接头贴角焊焊件工艺参接头形式板厚(mm)焊丝直径(mm)焊接参数焊角尺寸（mm）焊丝对中位置备注焊接电流(A)电弧电压(A)焊接速度（m/min）气体流量（l/min）水平角焊1.6 0.8-1.0 90 19 0.50 10-15 3.02.3 1.0-1.2 120 20 0.50 10-153.03.2 1.0-1.2 140 20.5 0.50 10-15 3.54.5 1.0-1.2 160 21 0.45 10-15 4.0≥5 1.6 260-280 27-29 0.33-0.43 16-18 5-6 焊一层≥5 2.0 280-300 28-30 0.43-0.47 16-18 5-6 焊一层6 1.2 230 23 0.55 10-15 6.06 1.6 300-320 37.5 20 5.06 1.6 340 34 20 5.06 1.6 360 39-40 0.58 20 5.06 2.0 340-350 35 20 5.08 1.6 390-400 41 20-25 6.012.0 1.2 290 28 0.50 10-15 7.012.0 1.6 360 36 0.45 20 8.0搭接角焊1.2 0.8-1.2 90 19 0.5 10-15 11.6 1.0-1.2 120 19 0.5 10-15 12.3 1.0-1.2 130 20 0.5 10-15 13.2 1.0-1.2 160 21 0.5 10-15 2搭接角焊4.5 1.2 210 22 0.5 10-15 2 6.0 1.2 270 26 0.5 10-15 2 8.0 1.2 320 32 0.5 10-15 212 / 2314在组装好的构件上施焊，应严格按焊接工艺规定的参数以及焊接顺序进行，以控制焊后构件变形。
