New Hong Run Precision Instruments Co., LtD.版本号：１３００－０９１２１７从外壳中取出表芯的方法仪表的表芯可以从表壳中拔出，其方法是将仪表前面板两侧的锁扣向外侧拨开，然后抓住仪表的前面板向外拔，即可使表芯与表壳分离。
在回装时，将表芯插入表壳后一定要推紧，并将锁扣锁紧，以保证防护标准。
产品介绍１ 显示面板外观结构图２ 选型表ＮＨＲ－１３００系列简易型模糊ＰＩＤ调节器 （１） ＰＶ显示窗（测量值）（２） ＳＶ显示窗 测量状态下显示输入类型等参数 参数设定状态下显示设定值（３） 第一报警（ＡＬ１）、第二报警（ＡＬ２）指 示灯、运行灯（ＲＵＮ）和输出灯（ＯＵＴ）（４） 确认键（５） 移位键（６） 减少键 （７） 增加键面板 使用说明书系列备注：１路继电器（带有常开常闭触点） 触点容量：３Ａ ２２０ＶＡＣ／５Ａ ３０ＶＤＣ （阻性负载） ２路继电器（仅一组常开触点） 触点容量：３Ａ ２２０ＶＡＣ／５Ａ ３０ＶＤＣ （阻性负载）ＮＨＲ－１３００系列简易型模糊ＰＩＤ调节器采用模糊ＰＩＤ算式，傻瓜式操作，０．３级测量精度，７款外型尺寸，可支持３３种信号输入功能，适用温度、压力、流量、液位、湿度等工业过程量的监测，并配合各种执行器对电加热设备和电磁、电动调节阀进行ＰＩＤ调节和控制。
支持２路报警功能，支持１路控制输出或支持采用标准ＭＯＤＢＵＳ协议的ＲＳ４８５通讯接口，１路ＤＣ２４Ｖ馈电输出，输入端、输出端、电源端光电隔离，１００－２４０Ｖ ＡＣ／ＤＣ或２０－２９Ｖ ＤＣ开关电源供电，标准卡入式安装，工作环境温度在０－５０℃，且相对湿度５－８５％ＲＨ无凝结。
规格尺寸为Ｈ的仪表，继电器触点容量：０．６Ａ ２２０ＶＡＣ／０．６Ａ ３０ＶＤＣ（阻性负载）３ 接线注：上述接线图中在同一组端子标有不同功能的，只能选择其中一种功能。
如ＲＳ４８５通讯功能和控制输出功能 在同一组ＯＵＴ接线端子上，只能选择一种。
虹润NHR-5200说明书

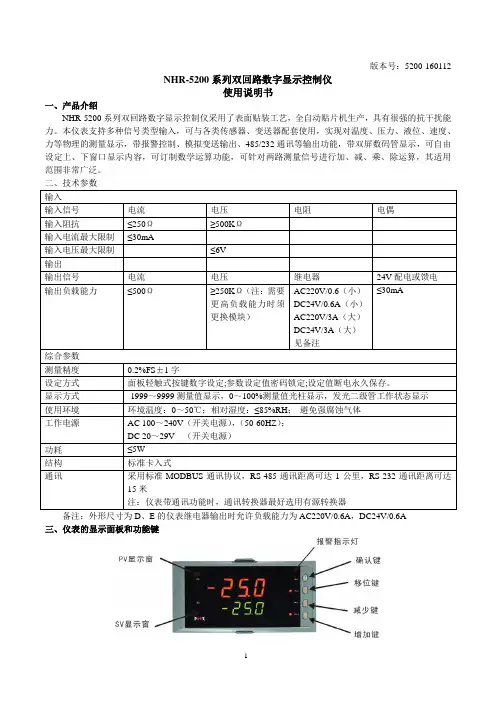

版本号：5200-160112NHR-5200系列双回路数字显示控制仪使用说明书一、产品介绍NHR-5200系列双回路数字显示控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。
本仪表支持多种信号类型输入，可与各类传感器、变送器配套使用，实现对温度、压力、液位、速度、力等物理的测量显示，带报警控制、模拟变送输出、485/232通讯等输出功能，带双屏数码管显示，可自由设定上、下窗口显示内容，可订制数学运算功能，可针对两路测量信号进行加、减、乘、除运算，其适用范围非常广泛。
二、技术参数 输入输入信号 电流 电压 电阻 电偶 输入阻抗 ≤250Ω ≥500K Ω 输入电流最大限制 ≤30mA 输入电压最大限制 ≤6V 输出输出信号 电流 电压继电器24V 配电或馈电 输出负载能力≤500Ω≥250K Ω（注：需要更高负载能力时须更换模块）AC220V/0.6（小） DC24V/0.6A （小） AC220V/3A （大） DC24V/3A （大） 见备注≤30mA综合参数 测量精度 0.2%FS ±1字设定方式 面板轻触式按键数字设定;参数设定值密码锁定;设定值断电永久保存。
显示方式 -1999～9999测量值显示，0～100%测量值光柱显示，发光二级管工作状态显示 使用环境 环境温度：0～50℃；相对湿度：≤85%RH ； 避免强腐蚀气体 工作电源 AC 100～240V （开关电源），（50-60HZ ）； DC 20～29V （开关电源） 功耗 ≤5W 结构 标准卡入式通讯采用标准MODBUS 通讯协议，RS-485通讯距离可达1公里，RS-232通讯距离可达15米注：仪表带通讯功能时，通讯转换器最好选用有源转换器备注：外形尺寸为D 、E 的仪表继电器输出时允许负载能力为AC220V/0.6A ，DC24V/0.6A 三、仪表的显示面板和功能键1）仪表外形尺寸及开孔尺寸：外形尺寸开孔尺寸160*80mm（横式/光柱）152*76mm80*160mm（竖式/光柱）76*152mm96*96mm（方式）92*92mm96*48mm（横式）92*45mm48*96mm（竖式）45*92mm72*72mm（方式）68*68mm2）数码管PV：显示第一路测量值；可根据要求自行选择显示；在参数设定状态下，显示参数符号。
液晶四路PID温控仪NHR-7400R说明书
三、订货说明备注1、输入通道选择多少路输入时，控制输出就有多少路，当各通道控制输出方式不一致时请在选型后备注说明2、用户如有需要变送输出功能时，请在订货时备注说明★：输入信号类型多路31段PID调节记录仪3、仪表的安装（1）、在表盘上安装仪表的方法按照不同仪表所需的开孔尺寸在盘面上开好对应尺寸的安装孔，将密封圈套在仪表上，再将仪表嵌入到开好的安装孔中，然后将面板安装固定夹装在盘面后面，卡在仪表上下两面，向前推动这两个固定夹，使仪表固定在盘面上，再剥掉显示屏上的保护膜即可（如果在同一表盘上安装多台仪表，应参考上图中推荐的仪表间外型尺寸开孔尺寸尺寸类型A型B型C型宽1608096高8016096深110110110五、仪表操作 1.仪表面板配置2.操作方法（1）仪表的上电在确定仪表接线无误时，方可上电。
开机时，系统将会用几秒或几分钟左右的时间进行系统初始化，请耐心等待。
注：关于历史数据追忆操作说明：（在显示上图画面时）(1)按“ ”键，可从现画面向前搜索已记录的数据，再按“ ”键，则停止搜索。
按“ ”键，可从现画面向后搜索已记录的数据，再按“ ”键，则停止搜索。
(2)按“ ”键，可依次改变画面的时标，以扩展或压缩要观察的历史数据曲线范围。
”键，可令光标移到右上角时间显示区，利用“ ”和“ ”键移动光标，用“▲”和“ ””键确认可调出您所输入日期的历史曲线，以追忆需要的历史数据曲线画面。
(4)历史曲线与历史数据的对应关系如下：历史曲线与显示屏右边框的交点(5)在历史记录数据追忆画面下可按“ ”键来切换到1路、2路、3路或4路的历史画面。
按▼键由历史记录数据追忆画面转到以下运行操作画面（注：以下运行操作画面由控制方式决定）4）单路PID控制运行操作画面：备注：（1）当控制器处在自整定状态下，输出栏的最后显示“A”标志，自整定结束，该标志自动消失。
▼”可修改设定值。
设定值修改还可以进入组态画面，由开锁后的设定值画面进行修改。
虹润NHR-7000系列液晶调节无纸记录仪亮点
虹润NHR-7000系列液晶调节无纸记录仪产品通用特点：·外观多样化，分为横式(160×80×110mm)、竖式和方形(96×96×110mm)。
·内置USB和SD卡实现数据备份和转存。
·LCD背光高亮度液晶显示。
·操作简单，进入菜单便捷，面板带七个按键操作。
·测量精度为0.1%，调节精度为±1字，测量显示范围-99999-999999字。
·采用32位ARM处理器和高速、高精度的∑△AD转换器实现信号的准确测量。
·输入与输出路数多，可作为系统中DO和AO卡使用；四路万能输入与六路开关量输出或四路模拟量输出可选择。
·采用RS-485/232通讯接口，标准MODBUS RTU通讯协议。
·输入之间、输入与输出、输入与电源之间、输出与电源之间完全隔离。
调节仪特点：·真正的人工智能算式，无需人工整定参数，控温精度达±0.1℃，无超调、欠调。
达国际先进水平。
·广泛的适应对象：工业炉，电炉，烘箱，试验设备，制鞋机械，注塑机械，包装机械，食品机械，印刷机械等行业。
流量仪特点：·流量系列采用多种补偿模式对一般气体、压缩空气、蒸汽(饱和与过热可自动判断)、液体等介质实现流量测量，贸易结算功能，密度采用实时补偿；应用广泛，可与多种流量计配套使用。
产品品种：·NHR液晶四路无纸记录仪·NHR液晶单路PID调节记录仪/程序调节记录仪·NHR液晶四路PID调节记录仪/四路程序调节记录仪·NHR液晶手操记录仪·NHR液晶流量（热能）积算记录仪·NHR液晶热（冷）积算记录仪·NHR液晶天然气流量积算记录仪·NHR液晶液位＜＝＞容积显示记录仪。
虹润 OHR-A100 A104系列简易型单回路数字显示控制仪 使用说明书
仪表间最小间距W 38 34 38 38 15 32 15H 34 38 38 15 38 32 15仪表背面图（1）在表盘上安装仪表的方法按照不同仪表所需的开孔尺寸在盘面上开好对应尺寸的安装孔，将仪表嵌入到开好的安装孔中，然后在仪表两侧安装固定支架，拧紧螺丝使仪表固定在盘面上，再剥掉显示屏上的保护膜即可。
（如果在同一表盘上安装多台仪表，应参考上图中推荐的仪表间最小间距，以保证必要的散热及装卸空间）（2）从外壳中取出表芯的方法将仪表本体一侧的锁扣向外侧拨开，然后将仪表另一侧的面板与本体之间的卡扣向里顶下，抓住仪表的前面板向外拔，即可使表芯与表壳分离（见右图）。
在回装时，将表芯插入表壳后一定要推紧，并将锁扣锁紧，以保证安装可靠。
（3）安装说明★ 电缆的选择、仪表的安装和电连接必须符合VD0100“1000V以下电路安装的有关规定”或本地的有关规定★ 电连接必须由专业人员进行★ 负载电路应使用保险丝，以保护继电器触点在短路或电流超过继电器最大容量时自动切断电路★ 输入、输出和电源应单独布线，同时相互之间避免平行★ 在仪表的电源端子上不要连接任何其它负载★ 传感器和通讯线应使用屏蔽绞线（4）仪表标准配线说明★ 直流信号输入（过程输入）1、为了减小电气干扰，低压直流信号和传感器输入的连接线应远离强电走线。
如果做不到应采用屏蔽导线，并在一点接地2、在传感器与端子之间接入的任何装置，都有可能由于电阻或漏流而影响测量精度★ 热电偶或高温计输入应采用与热电偶对应的补偿导线作为延长线，应有屏蔽层★ RTD（铂电阻）输入三根导线的电阻值必须相等，每根导线的电阻不能超过15Ω面板卡扣锁扣三、仪表的显示面板和功能键显示测量值；在参数设定状态下, 显示参数符号显示输入分度号、报警值等，可根据要求自行选择显示；在参数设定状态下，显示设定参数值输出指示灯 运行指示灯第一报警指示灯 第二报警指示灯确认键：数字和参数修改后的确认翻页键：参数设置下翻键退出设置键：长按5秒可返回测量画面移位键：按一次数据向左移动一位复位键：长按5秒仪表复位减少键：用于减少数值增加键：用于增加数值PV显示窗SV显示窗确认键移位键减少键增加键报警指示灯OUT RUN AL1AL2显示窗PV显示窗SV显示窗指示灯OUT RUN AL1AL2按键四、选型表五、接线规格尺寸为A、B、C、D、E型接线图注：横竖式仪表后盖接线端子方向不一样,见示意图1图1123456789101112123456789101112A、DB、E二线制变送器接线方法PVIN{OUT {4PmA 5234343123123TCV mARTDYTZ 676767123456789101112Power/D Power/A +-{8910AL1AL2报 警8910AL135配电输出}L N1112RS485+-mAV+-+-+-p+-1112+-{配OHR-A100输出类型（负载电阻RL）无输出4～20mA(RL≤500Ω)1～5V(RL≥250KΩ)0～10mA(RL≤1KΩ)0～5V(RL≥250KΩ)0～20mA(RL≤500Ω)0～10V(RL≥4KΩ)RS485通讯接口(Modbus RTU)代码 X 0 1 2 3 4 5 D1电压范围AC/DC 100～240V（50/60Hz）DC 12～36V代码 A D 分度号（测量范围）热电偶B(400～1800℃)热电偶S(0～1600℃)热电偶K(0～1300℃)热电偶E(0～1000℃)热电偶T(-199.9～400.0℃)热电偶J(0～1200℃)热电偶R(0～1600℃)热电偶N(0～1300℃)F2(700～2000℃)热电偶Wre3-25(0～2300℃)热电偶Wre5-26(0～2300℃)热电阻Cu50(-50.0～150.0℃)热电阻Cu53(-50.0～150.0℃)宽*高*深160*80*110mm（横式）80*160*110mm（竖式）96*96*110mm（方式）96*48*110mm（横式）48*96*110mm（竖式）72*72*110mm（方式）48*48*110mm（方式）代码 A B C D E F H分度号（测量范围）热电阻Cu100(-50.0～150.0℃)热电阻Pt100(-199.9～650.0℃)热电阻BA1(-199.9～600.0℃)热电阻BA2(-199.9～600.0℃)线性电阻0～500Ω(-1999～9999)远传电阻0～350Ω (-1999～9999)远传电阻30～350Ω (-1999～9999)0～20mV (-1999～9999)0～40mV (-1999～9999)0～100mV (-1999～9999)内部保留内部保留0～20mA (-1999～9999)分度号（测量范围）0～10mA (-1999～9999)4～20mA (-1999～9999)0～5V (-1999～9999)1～5V (-1999～9999)内部保留0～10V (-1999～9999)0～10mA开方 (-1999～9999)4～20mA开方 (-1999～9999)0～5V开方 (-1999～9999)1～5V开方 (-1999～9999)全切换代号 13 14 15 16 17 18 19 20 21 22 23 24 25代号 00 01 02 03 04 05 06 07 08 09 10 11 12代号 26 27 28 29 30 31 32 33 34 35 55代码 X 12报警限数无输出1限报警2限报警简易型单回路数字显示控制仪，1℃分辨率OHR-A104简易型单回路数字显示控制仪备注：1、一路继电器(带有常开常闭触点) 触点容量：AC220V/3A、DC30V/5A (阻性负载) 二路继电器(仅一组常开触点) 触点容量：AC220V/3A、DC30V/5A (阻性负载)2、规格尺寸为H的仪表，继电器触点容量：AC125V/0.5A、DC24V/0.5A(阻性负载)代码 X P配电输出（输出电压）无输出配电输出如“P(24)”表示配电输出24V6.1 一级参数设置在工作状态下，按压 键PV显示LOC,SV显示参数字符：按增加、减少键来进行设置。
虹润NHR-1100 1104系列简易型单回路数字显示控制仪说明书
从外壳中取出表芯的方法仪表的表芯可以从表壳中拔出，其方法是将仪表前面板两侧的锁扣向外侧拨开,然后抓住仪表的前面板向外拔,即可使表芯与表壳分离。
在回装时,将表芯插入表壳后一定要推紧,并将锁扣锁紧,以保证防护标准。
产品介绍1 显示面板外观结构图2 选型表(1) PV显示窗(测量值)(2) SV显示窗测量状态下显示输入类型等参数 参数设定状态下显示设定值(3) 第一报警(AL1)和第二报警(AL2)指(4) 确认键(5) 移位键(6) 减少键 (7) 增加键面板密封垫固定夹端子罩锁扣使用说明书NHR-1100/1104系列简易型单回路数字显示控制仪AL1AL2PVSV(1)(2)(3)(4)(5)(6)(7)RUN OUT 示灯、运行灯(RUN)和输出灯(OUT) NHR-1100/1104系列简易型单回路数字显示控制仪，傻瓜式操作，0.3级测量精度，7款外形尺寸，双四位LED 显示，可支持热电偶、热电阻、电压(可开方运算)、电流(可开方运算)及变送器输入，适用温度、压力、流量、液位、湿度等工业过程量的监测。
支持2路报警功能，支持1路变送输出或支持采用标准MODBUS协议的RS485通讯接口，1路DC24V馈电输出，输入端、输出端、电源端光电隔离；100-240V AC/DC或12-36V DC开关电源供电，功耗≤3W；标准卡入式安装，工作环境温度在0-50℃，且相对湿度5-85%RH无凝结。
Hong Run Precision Instruments Co., LtD.仪表外形尺寸及开孔尺寸:虹润NHR-1100简易型单回路数字显示控制仪，1℃分辨率NHR-1104简易型单回路数字显示控制仪备注：1、一路继电器(带有常开常闭触点) 触点容量：AC220V/3A、DC30V/5A (阻性负载) 二路继电器(仅一组常开触点) 触点容量：AC220V/3A、DC30V/5A (阻性负载)2、规格尺寸为H的仪表，继电器触点容量：AC125V/0.5A、DC24V/0.5A(阻性负载)配配配配输出类型（负载电阻RL）无输出4-20mA(RL≤500Ω)1-5V(RL≥250KΩ)0-10mA(RL≤1KΩ)0-5V(RL≥250KΩ)0-20mA(RL≤500Ω)0-10V(RL≥4KΩ)RS485通讯接口(Modbus RTU)代码 X 0 1 2 3 4 5 D1电压范围AC/DC 100～240V（50/60Hz）DC 12～36V代码 A D 分度号（测量范围）热电偶B(400～1800℃)热电偶S(0～1600℃)热电偶K(0～1300℃)热电偶E(0～1000℃)热电偶T(-200.0～400.0℃)热电偶J(0～1200℃)热电偶R(0～1600℃)热电偶N(0～1300℃)F2(700～2000℃)热电偶Wre3-25(0～2300℃)热电偶Wre5-26(0～2300℃)热电阻Cu50(-50.0～150.0℃)热电阻Cu53(-50.0～150.0℃)宽*高*深160*80*110mm（横式）80*160*110mm（竖式）96*96*110mm（方式）96*48*110mm（横式）48*96*110mm（竖式）72*72*110mm（方式）48*48*110mm（方式）代码 A B C D E F H分度号（测量范围）热电阻Cu100(-50.0～150.0℃)热电阻Pt100(-200.0～650.0℃)热电阻BA1(-200.0～600.0℃)热电阻BA2(-200.0～600.0℃)线性电阻0～500Ω(-1999～9999)远传电阻0-350Ω (-1999～9999)远传电阻30-350Ω (-1999～9999)0～20mV (-1999～9999)0～40mV (-1999～9999)0～100mV (-1999～9999)内部保留内部保留0～20mA (-1999～9999)分度号（测量范围）0～10mA (-1999～9999)4～20mA (-1999～9999)0～5V (-1999～9999)1～5V (-1999～9999)内部保留0～10V (-1999～9999)0～10mA开方 (-1999～9999)4～20mA开方 (-1999～9999)0～5V开方 (-1999～9999)1～5V开方 (-1999～9999)全切换代码 13 14 15 16 17 18 19 20 21 22 23 24 25代码 00 01 02 03 04 05 06 07 08 09 10 11 12代码 26 27 28 29 30 31 32 33 34 35 55代码 X 12报警限数无输出1限报警2限报警④报警输出（继电器接点输出）外形尺寸/代码开孔尺寸160*80mm（横式）/A 152*76mm 48*96mm（竖式）/E 45*92mm 80*160mm（竖式）/B 76*152mm 72*72mm（方式）/F 68*68mm 96*96mm（方式）/C 92*92mm 48*48mm（方式）/H 45*45mm 96*48mm（横式）/D 92*45mm外形尺寸/代码开孔尺寸注：上述接线图中在同一组端子标有不同功能的,只能选择其中一种功能。
NHR-1100、1120简易型单回路数字显示控制仪
虹润NHR-1100/1120简易型单回路数字显示控制仪产品特点：
更高的显示精度：≤0.2%（长期稳定）。
可靠的电源保护：防浪涌和防雷。
可靠的信号保护：防过流和过压。
可靠的配电保护：限流≤30mA。
可靠的输出保护：防接触器火花。
人工智能PID控制算法：无超调、欠调、加热功率分段限制。
调节器广泛的适应对象：大滞后、热惯性、超调、纯时间比例调节。
功能强大：加热/制冷控制、超调抑制、外给定阀位控制。
手操器的事件输入功能：外部开关量输入、电平输入等。
手操器广泛的适应对象：DCS控制与阀门控制。
强大的伺服操作功能，取代伺服机构直接驱动阀门。
支持一键参数恢复功能（可恢复出厂参数设置功能）。
面板操作简单便捷，按键组合可快速修改参数。
显示方式多样；支持LED+ 光柱组合显示；方形显示仪表配备光柱显示。
外形尺寸多样；方形、横式、竖式。
通讯为标准的MODBUS（RTU模式）。
香港虹润测量显示控制仪说明书
香港虹润测量显示控制仪说明书目录一、虹润牌测量显示控制仪主要特点 (4)二、输入信号与适配传感器 (4)三、主要技术参数 (5)四、操作方式 (8)（一）、仪表面板 (8)（二）、操作方式 (10)1.正确的接线…………………………………………………………… (10)2.仪表的上电 (10)3.仪表设备号及版本号的显示 (10)4.控制参数（一级参数）设定 (12)（三）、返回工作状态 (14)（四）、控制输出方式 (14)1.断偶与超量程指示及报警 (14)2.控制（或报警）输出状态 (15)五、控制举例 (16)六、校对方式 (19)七、变送控制输出校对及更改 (19)八、输入板说明 (20)九、安装与使用 (22)1.表盘开孔尺寸(单位：mm) (22)2.仪表的接线 (23)3.配线上的注意 (23)十、维护与保养 (24)十一、接线图 (27)十二、虹润牌测量显示仪型谱表 (31)十三、虹润牌测量显示控制仪型谱表 (32)十四、虹润牌测量显示四限控制仪型谱表 (33)十五、仪表二级参数设定 (36)十六、随机文件及附件 (41)十七、仪表改型……………………………………………………………………………………………… 41 十八、仪表配线举例 (42)虹润牌测量显示控制仪外形图： 型 号 HR-WP-C.S40系列HR-WP-C90系列HR-WP-C.S80系列仪表外形外形宽×高×深宽×高×深宽×高×深承蒙惠购本控制器不胜感激。
敬请事先详阅本《操作手册》，以便于准确使用。
尺寸C40系列：96×48×105mmS40系列：48×96×105mm C90系列：96×96×105mmC80系列：160×80×140mmS80系列：80×160×140mm型号HR-WP-C10系列HR-WP-C70系列仪表外形外形尺寸宽×高×深C10系列：48×48×105mm宽×高×深C70系列：72×72×105mm型号HR-WP-TS80系列（竖式）HR-WP-TC80系列（横式）仪表外形外形尺寸宽×高×深80×160×140mm宽×高×深160×80×140mm一、虹润牌测量显示控制仪主要特点◎适用于各种温度、压力、液位、速度、长度等物理量的测量控制。
