利用MAPGIS软件量算地类面积：
1、在CASS图上建立一个面积线图层并将地类界严密的相互连接。
2、把面积线转换成DXF格式的图形。
3、在MAPGIS上把DXF格式的图转换成WL线文件
4、将WL线文件添加到图面编辑。
5、把WL文件打开，其他--自动剪断线--检查--线拓扑错误检查
6、其他-线转弧度--产生一个区文件并保存WP区文件，把WP文件添加到编辑界面
7、打开WP文件，其他--拓扑重建--检查--区拓扑检查
8、保存WL,WP文件项目
9、新建一个点文件WT在目录文件夹下
10、编辑打开WT文件，点编辑--编辑属性结构到下一个空行时点击左上角的OK.
11、点编辑--注释赋为属性
12、区编辑--自动区标注--双字段---选择面积--确定--生成一个附有面积的点文件WT1
13、把WT1添加到编辑界面，并把其关闭
14、其他--LABLE与区合并--打开WT1文件
15、图形处理--文件转换--装入点文件WT1--装入线WL--复位窗口
16、输出--GIS数据方式输出DXF
17、保存一个DXF的文件--打开DXF文件，即可看见地类面积
ቤተ መጻሕፍቲ ባይዱ
mapgis 图形中转换CAD--到JPEG清晰图片
1 保存DXF的CAD文件---把DXF文件转换成点线文件导入到MAPGIS中，添加项目，在工程输出中文件选择页面设置，
在右上角的版面定义上选择下拉菜单中的系统自动检测到幅面，正常输出，确定，R光栅输出，输出JPEG格式图。

arcgis计算面积方法

arcgis计算面积方法
如何在ARCMAP里面计算面积
方法1
在中可以直接计算面积,打开图层属性表,首先，打开Polygon层属性表，点选项，点添加字段，增加AREA 字段，选double类型，右键放面积的字段,单击菜单中的"Calculate Geometry（计算几何体）"，弹出对话框，选择属性、单位，按提示操作就可以了。

方法2
1、面状矢量图面积的计算
Polygon形成的多边形面积计算比较简单，方法如下：
首先，打开Polygon层属性表，点选项，点添加字段，增加AREA字段，选double类型
然后，右键点击AREA字段列，然后点击CALCULATE VALUES （计算字段）; --->选择ADVANCED（高级）－－>把下面的代码输入，然后在最下面=处写OUTPUT。

Dim Output as double
Dim pArea as Iarea
Set pArea = [shape]
Output =
最后，点OK就计算出了Polygon层所有多边形的面积。

2、线状矢量图面积计算
Polyline形成的多边形，要先进行拓扑才能计算面积，方法如下：首先，打开ArcT oolbox, 将Polyline层的Shapefile文件转成Coverage文件，并进行拓扑。

然后，将拓扑好的Coverage文件转成Shapefile文件。

最后，在ArcMap中调入面状的Shapefile文件，面积就计算出来了，打开属性表查看就是了。

方法3
如果shape文件有真实的坐标,把shape转化为geodatabase中的feature class，面积字段就直接出来了。

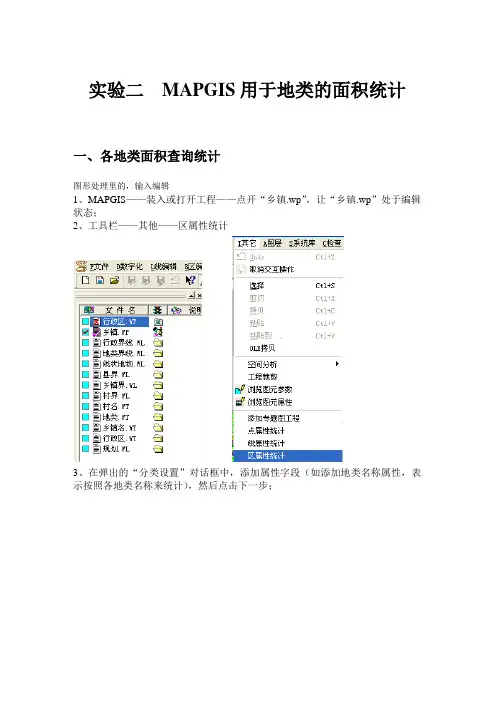

mapgis地类面积统计操作步骤

实验二MAPGIS用于地类的面积统计一、各地类面积查询统计图形处理里的，输入编辑1、MAPGIS——装入或打开工程——点开“乡镇.wp”，让“乡镇.wp”处于编辑状态；2、工具栏——其他——区属性统计3、在弹出的“分类设置”对话框中，添加属性字段（如添加地类名称属性，表示按照各地类名称来统计），然后点击下一步；4、在弹出的“统计”对话框中的“统计字段”，选择“面积”，然后在“面积”正下方再点击统计。

这样就得到各地类的面积；5、如果添加的是其他属性字段（如添加规划分区属性，表示按照规划各分区来统计），按照步骤继续操作，就得到各规划分区面积。

二、分乡镇统计单个地类面积（如每个乡镇耕地面积）（一）提取地类区文件（地类信息，如耕地）1、选定地类信息（方法一）：工具栏——区编辑——统改参数——统改区参数选定地类信息（方法二）：（1）工具栏——检查——工作区属性检查——一般农地区，并点击“选择结果”，就会把所有一般农地区图斑选中；（2）常用工具栏——修改区参数——输入图层1002、把地类信息所在的100层，设为当前图层，并保存。

（1）图层——改变当前层——选择图层号100——确定（2）图层——存当前层——确定，地类信息（一般农田）提取成功！3、工作台——添加区文件——选择刚保存的区文件“一般农田.WP”。

（这步只是查看结果，与求面积无关，可不做）。

（二）分乡镇地类面积导出（一般农田的面积统计）1、MAPGIS主菜单——属性库——属性库管理2、文件——装入区文件3、属性——输出属性（因为MAPGIS不能直接统计面积，需要把面积属性输出，用Excel表格进行求和统计）4、选择输出文件、属性和输出格式（﹡.dbf），以及输出文件保存路径。

5、将输出文件“一般农田.dbf”，用Excel表格打开，或者直接将“一般农田.dbf”改为“一般农田.xls”；然后用Excel 表工具栏中的“数据”——“数据透视表”，导出各乡镇的一般农田面积。

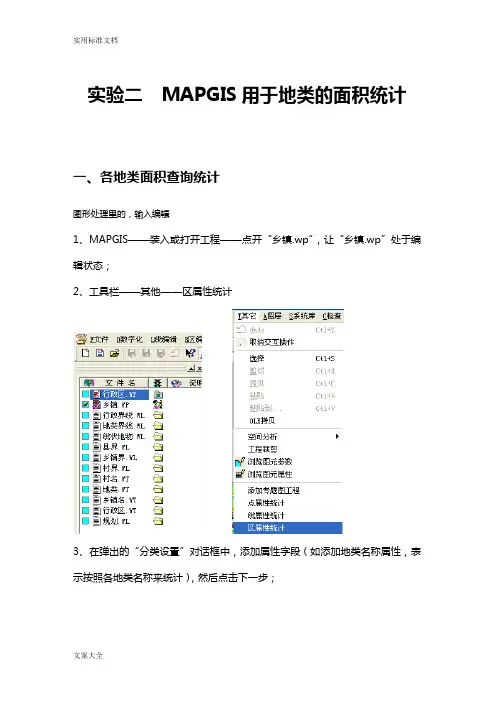

mapgis地类面积统计操作步骤
