指针式万用表的读数方法、

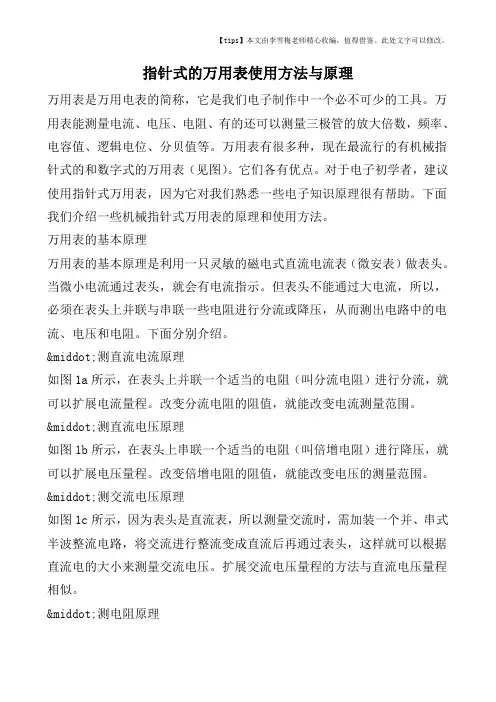

指针式的万用表使用方法与原理
指针式的万用表使用方法与原理万用表是万用电表的简称，它是我们电子制作中一个必不可少的工具。
万用表能测量电流、电压、电阻、有的还可以测量三极管的放大倍数，频率、电容值、逻辑电位、分贝值等。
万用表有很多种，现在最流行的有机械指针式的和数字式的万用表（见图）。
它们各有优点。
对于电子初学者，建议使用指针式万用表，因为它对我们熟悉一些电子知识原理很有帮助。
下面我们介绍一些机械指针式万用表的原理和使用方法。
万用表的基本原理万用表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。
当微小电流通过表头，就会有电流指示。
但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。
下面分别介绍。
·测直流电流原理如图1a所示，在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。
改变分流电阻的阻值，就能改变电流测量范围。
·测直流电压原理如图1b所示，在表头上串联一个适当的电阻（叫倍增电阻）进行降压，就可以扩展电压量程。
改变倍增电阻的阻值，就能改变电压的测量范围。
·测交流电压原理如图1c所示，因为表头是直流表，所以测量交流时，需加装一个并、串式半波整流电路，将交流进行整流变成直流后再通过表头，这样就可以根据直流电的大小来测量交流电压。
扩展交流电压量程的方法与直流电压量程相似。
·测电阻原理如图1d所示，在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。
改变分流电阻的阻值，就能改变电阻的量程。
万用表的使用万用表（以105型为例）的表盘如右图所示。
通过转换开关的旋钮来改变测量项目和测量量程。
机械调零旋钮用来保持指针在静止处在左零位。
Ω调零旋钮是用来测量电阻时使指针对准右零位，以保证测量数值准确。
万用表的测量范围如下：·直流电压：分5档0-6V；0-30V；0-150V；0-300V；0-600V。
指针式MF47型万用表使用说明书
5
以上量限的
百分数计算
直流
电阻
R×1,R×10, R×100,R×1K,
R×10K
R×1中心刻度为16.5Ω
2.5
以标度尺弧长的百分数计算
10
以指示值的
百分数计算
音频
电平
-10d B~+22 d B
(2) 测未知量的电压或电流时,应先选择最高数,待第一次读取数值后,方可逐渐转至适当位置以取得较准读数并避免烧坏电路.
(3)偶然发生因过载而烧断保险丝时,可打开表盒换上相同型号的保险丝(0.5A/250V).
2.测量高压时,要站在干燥绝缘板上,并一手操作,防止意外事故.
3.电阻各档用干电池应定期检查,更换,以保证测量精度.平时不用万用表应将档位盘打到交流250V档;如长期不用应取出电池,以防止电液溢出腐蚀而损坏其它零件.
测量电路中的电阻时,应先切断电路电源,如电路中有电容应先行放电.
当检查电解电容器漏电电阻时,可转动开关到R×1K档,测试棒红杆必须接电容器负极,黑杆接电容器正极.
4,音频电平测量
在一定的负荷阻抗上,用以测量放大极的增益和线路输送的损耗,测量单位以分贝表示
音频电平与功率电压的关系式是:
3,直流电阻测量
装上电池(R14型2#1.5V及6F22型9V各一只).转动开关至所需测量的电阻档,将测试棒二端短接,调整零欧姆调整旋钮,使指针对准欧姆"0"位上,(若不能指示欧姆零位,则说明电池电压不足,应更换电池),然后将测试棒跨接于被测电路的两端进行测量.
准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之一区域.
量限
指针式万用表的使用(讲课稿)
万用表常识万用表是用来测量交直流电压、电阻、直流电流等的仪表。
它是由电流表(俗称表头)、刻度盘、量程选择开关、表笔等组成。
使用时如果把量程选择开关指向直流电流范围时，电流表M并接一些分流电阻来实现扩大量程之目的，使它成为一个具有几个大小不同量程的电流表。
测量结果要看刻度盘上直流电流刻度来读数。
通常刻度盘上第二行为电流刻度。
同样，如果量程选择开关指向直流电压范围时，表头串接另外一些电阻(用串联电阻分压的原理，使它成为一个多程量的电压表)。
读数要看刻度盘上直流电压刻度。
大多数的万用表电压和电流合用一刻度。
(如何实现？)如果在测量直流电压的电路中接入一个整流器，便可测交流电压了。
测电阻的原理与测直流电压相仿，只是测试时还须加一组电池。
选择开关指向电阻范围时，刻度盘上找第一行电阻专用刻度读数即可。
现以MF30型万用表为例，介绍它的使用方法。
使用前的准备第一，使用万用表之前，必须熟悉量程选择开关的作用。
切不可弄错档位。
例如：测量电压时误将选择开关拨在电流或电阻档时，容易把表头烧坏。
？第二，使用前观察一下表针是否指在零位。
如果不指零位，可用螺丝刀调节表头上机械调零螺丝，使表针回零(一般不必每次都调)。
红表笔要插入正极插口，黑表笔要插入负极插口。
电压的测量将量程选择开关的尖头对准标有V的五档范围内。
若是测交流电压则应指向V处。
依此类推，如果要改测电阻，开关应指向Ω档范围。
测电流应指向mA或UA。
测量电压时，要把电表表笔并接在被测电路上。
根据被测电路的大约数值，选择一个合适的量程位置。
干电池每节最大值为1．5V，所以可放在5V量程档。
这时在面板上表针满刻度读数的500应作5来读数。
即缩小100倍。
如果表针指在300刻度处，则读为3V。
注意量程开关尖头所指数值即为表头上表针满刻度读数的对应值，读表时只要据此折算，即可读出实值。
除了电阻档外，量程开关所有档均按此方法读测量结果。
测量直流电压时应注意正、负极性，若表笔接反了，表针会反打。
指针式万用表的读数方法
指针式万用表的读数方法指针式万用表是一种常用的电子测量仪器，用于测量电压、电流、电阻等电学量。
它具有读数精确、测量范围广泛、使用方便等优点，因此在电子工程、电力工程等领域得到广泛应用。
本文将介绍指针式万用表的读数方法。
一、电压的读数方法指针式万用表可以用来测量直流电压和交流电压。
在测量直流电压时，需要将量程调至合适的档位，然后将红表笔接入待测电路的正极，黑表笔接入负极。
读数时，需要注意指针的位置，通常指针在刻度上方标有"V"字样，读数应该与指针尖端对齐，即为所测电压值。
在测量交流电压时，同样需要将量程调至合适的档位，然后将红表笔接入待测电路的一个极性，黑表笔接入另一个极性。
交流电压的读数通常为有效值，即表盘上标明的数值。
需要注意的是，交流电压的读数应该是一个波动的数值，如果表盘上的刻度线上有"~"符号，表示读数是交流电压的有效值。
二、电流的读数方法指针式万用表可以用来测量直流电流和交流电流。
在测量直流电流时，需要将量程调至合适的档位，然后将红表笔接入待测电路的正极，黑表笔接入负极。
读数时，同样要注意指针的位置，通常指针在刻度上方标有"A"字样，读数应该与指针尖端对齐，即为所测电流在测量交流电流时，同样需要将量程调至合适的档位，然后将红表笔接入待测电路的一个极性，黑表笔接入另一个极性。
交流电流的读数通常为有效值，即表盘上标明的数值。
需要注意的是，交流电流的读数应该是一个波动的数值，如果表盘上的刻度线上有"~"符号，表示读数是交流电流的有效值。
三、电阻的读数方法指针式万用表可以用来测量电阻值。
在测量电阻时，需要将量程调至合适的档位。
将红表笔和黑表笔分别与待测电阻的两端相连。
读数时，需要注意指针的位置，通常指针在刻度上方标有"Ω"字样，读数应该与指针尖端对齐，即为所测电阻值。
需要注意的是，测量电阻时需要断开电路，确保待测电阻不与其他元件并联或串联。

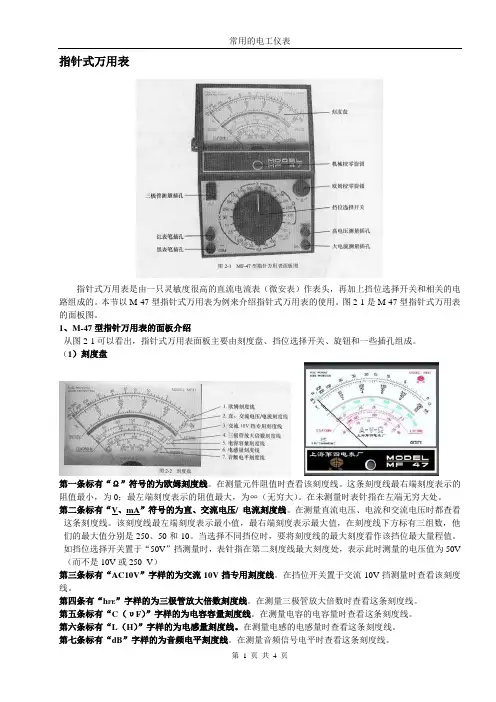

指针式万用表
指针式万用表指针式万用表是由一只灵敏度很高的直流电流表（微安表）作表头，再加上挡位选择开关和相关的电路组成的。
本节以M-47型指针式万用表为例来介绍指针式万用表的使用。
图2-1是M-47型指针式万用表的面板图。
1、M-47型指针万用表的面板介绍从图2-1可以看出，指针式万用表面板主要由刻度盘、挡位选择开关、旋钮和一些插孔组成。
（1）刻度盘第一条标有“Ω”符号的为欧姆刻度线。
在测量元件阻值时查看该刻度线。
这条刻度线最右端刻度表示的阻值最小，为0；最左端刻度表示的阻值最大，为∞（无穷大）。
在未测量时表针指在左端无穷大处。
第二条标有“V、mA”符号的为直、交流电压/ 电流刻度线。
在测量直流电压、电流和交流电压时都查看这条刻度线。
该刻度线最左端刻度表示最小值，最右端刻度表示最大值，在刻度线下方标有三组数，他们的最大值分别是250、50和10。
当选择不同挡位时，要将刻度线的最大刻度看作该挡位最大量程值。
如挡位选择开关置于“50V”挡测量时，表针指在第二刻度线最大刻度处，表示此时测量的电压值为50V （而不是10V或250 V）第三条标有“AC10V”字样的为交流10V挡专用刻度线。
在挡位开关置于交流10V挡测量时查看该刻度线。
第四条有“h FE”字样的为三极管放大倍数刻度线。
在测量三极管放大倍数时查看这条刻度线。
第五条标有“C（υF）”字样的为电容容量刻度线。
在测量电容的电容量时查看这条刻度线。
第六条标有“L（H）”字样的为电感量刻度线。
在测量电感的电感量时查看这条刻度线。
第七条标有“dB”字样的为音频电平刻度线。
在测量音频信号电平时查看这条刻度线。
（2）挡位选择开关指针式万用表可以测量电压、电流、元件阻值和三极管放大倍数等，在测量不同的量时，挡位开关应置于不同的挡位。
挡位选择开关如图2-3所示，它可以分为欧姆挡、三极管放大倍数挡、直流电流挡、直流电压挡和交流电压挡。
除三极管放大倍数挡外，其他各挡位根据测量值的大小又细分成多挡。
指针式万用表测量电阻
指针式万用表测量电阻测量电阻选量程，两笔短路先调零。
旋钮到底仍有数，更换电池再调零。
断开电源再测量，接触一定要良好。
两手悬空测电阻，防止并联变精度。
要求数值很准确，表针最好在格中。
读数勿忘乘倍率，完毕挡位电压中。
使用指针式万用表测量电阻时，首先要选择适当的量程。
量程选择时，应力求使测量数值应尽量在欧姆刻度线的0.1～10之间的位置，这样读数才准确。
选择好适当的量程后，要对表针进行欧姆调零。
如果欧姆调零旋钮已经旋到底了，表针始终在0Ω线的左侧，不能指在“0”的位置上，说明万用表内的电池电压较低，不能满足要求，需要更换新电池后再进行上述调整。
如果是在线路测量电阻器的电阻值，必须先断开电源再进行测量，否则有可能损坏万用表。
换言之，不能带电测量电阻。
测量时，两只手不能同时接触电阻器的两个引脚。
因为两只手同时接触电阻器的两个引脚，等于在被测电阻器的两端并联了一个电阻（人体电阻），所以将会使得到的测量值小于被测电阻的实际值，影响测量的准确度。
量程选择要合适，若太大，不便于读数；若太小，无法测量。
只有表针在标度尺的中间部位时，读数最准确。
读数以后应乘以相应的倍率（所选择挡位，如R×10Ω、R×100Ω等），就是该电阻的实际电阻值。
例如选用R×100Ω挡测量，指针指示为40，则被测电阻值为40×100Ω=4000Ω=4kΩ测量完毕后，要将量程选择开关置于交流电压最高挡位，即交流1000V挡位。
在测量电阻时，应选适当的倍率，使指针指示在中值附近。
使用指针式万用表测量电阻时，每次变换量程之后都要进行一次欧姆调零操作，如图1-11所示。
无论如何都不能带电测量电阻。
指针式万用表检测电阻方法图解
指针式万用表检测电阻方法图解假如对测量电阻精度的要求不髙，我们可用万用表欧姆挡来测量。
详细测量阻值步骤：
1.万用表电阻挡调零
将选择开关置于RX100挡或RXlk挡，将两表笔短接，调整欧姆挡零位调整旋钮，使表针指向电阻刻度线右端的零位。
2.测量电阻阻值
为了提髙测量阻值的精度，应依据被测电阻标称值的大小来选择量程，测量时应使指针指示值尽可能落在全刻度起的20%?80%弧度范围内。
用万用表表笔分别接触被测电阻两引脚进行测量。
正确读出欧姆挡所指电阻的读数，再乘以倍率（RX100挡应乘100, KXlk挡应乘1000,…）后得到的就是被测电阻的阻值。
3.测量时要留意的地方
在测试时过程中，留意手千万触及表笔和电阻两端的导电部分，以免人体电阻影响测量的精确性。
假如电阻在电路板上，被测电阻至少要从电路中焊开一个头，避开对测量产生的影响。
电阻测量图如图所示。
图电阻测量图
以上方法是万用表检测电阻的简洁介绍，把握了这种方法，家里的一些小电器坏了，就不用愁了，说不定小白也能知道电器毛病了，
这种方法对初学者还是很简洁把握的。
指针式MF-47型万用表的基本测量步骤及数值的读取方法
• 注意：
• 1.每次测量后应将电容彻底放电后再进行测量，否则测量误差将 增大。
• 2.有极性电容应按正确极性接入，否则测量误差及损耗电阻将增
•电C（容大单μ档。位f）位换算C关× 0系.1：
C× 1
C× 10
C× 100
C× 1K
C× 10K
•测量1法范拉围 （1F0）00=pf1—000000.001微μf法-- （μ0.1Fμ）f –（百万1μ）f –
倍率值
• 例：表盘读数为5，档位选择为R×1档。即5×1=5Ω(电容值读电容刻度线值 乘C×10K)
万用表使用口块
• 一看------拿起表笔看档位 • 二扳------对应电量扳到位 • 三试------瞬间偏摆试档位 • 四测------测量稳定记读数 • 五复位---放下表笔及复位
六-MF-47型万用表13个基本参数测 量方法
高压。测量时，开关应放在50μA位置上，高压探头的
红黑插头分别插入“+”“-”插座中，接地夹现电视机金属
底板连接，而后握住探头进行测量。
• 单位换算关系：
LN
LN
测 量 相 电 压
L1 L2
测 量 线 电 压
测 量 直 流 电 压
（三）直流电阻测
量
•
1.装上电池（R14型2#1.5V及6F22型9V各一只）转
• 1KA=1000A
（二）交、直流电压测量
•
1.测量交流10～1000V或直流0.25～1000V时，转动
开关至所需电压档。测量交直流2500V时，开关应分别
旋至交直流1000V位置上，而后将表笔跨接于被测电路
两端（并联）。
•
2.测量交流10V电压时，读数请看交流10V专用刻度
指针式万用表测1.5v电池读数的方法
指针式万用表测1.5V电池读数的方法1. 介绍指针式万用表是一种常用的电工测量工具，用来测量电压、电流和电阻等参数。
在工业、农业和家庭中都有着广泛的应用。
本文将介绍如何使用指针式万用表来测量1.5V电池的电压，以便于在实际应用中更好地使用电池。
2. 仪器准备首先需要准备一只精度较高的指针式万用表，以确保测量结果的准确性。
另外，还需要一节新的1.5V电池作为被测电池。
3. 测量步骤接下来，将按照以下步骤进行1.5V电池读数的测量：步骤一：调整选择旋钮将指针式万用表的选择旋钮调整到直流电压档位，并选择合适的量程，一般1.5V电池的电压在2V量程即可进行测量。
步骤二：连接测试引线将测试引线分别连接到指针式万用表的正负特殊子和1.5V电池的正负极，确保连接牢固，避免接触不良导致测量误差。
步骤三：观察读数连接完成后，观察指针式万用表上的指针位置，即可得到1.5V电池的电压读数。
一般情况下，新的1.5V碱性电池电压应该在1.5V左右，而一些老化的电池可能会略低于1.5V。
4. 注意事项在测量1.5V电池电压时，需要注意以下事项：1. 避免短路：在连接测试引线时，要避免测试引线之间的短路，以免对电路产生损坏。
2. 注意连接极性：确保测试引线正确连接到电池的正负极，否则也会影响测量结果。
3. 多次测量取平均值：由于1.5V电池的电压可能会受到负载和存放时间等因素的影响，因此建议进行多次测量，取平均值作为最终测量结果。
5. 总结通过以上步骤可以准确快速地测量1.5V电池的电压，为实际应用提供了重要的参考数据。
正确使用指针式万用表能够确保测量结果的准确性，同时也能保护仪器避免损坏。
希望本文对读者在实际工作中使用指针式万用表测量1.5V电池的电压有所帮助。
6. 针对不同类型的1.5V电池除了一般的碱性1.5V电池，市面上还有其他类型的1.5V电池，比如锂电池和锌碳电池。
对于不同类型的电池，测量方法基本相同，但是由于不同类型的电池在电压特性上可能会有所不同，因此在测量时需要注意以下几点：锌碳电池：锌碳电池是一种传统的干电池，通常比碱性电池更便宜，但在性能上稍逊于碱性电池。
指针式万用表的读数方法
指针式万用表的读数方法指针式万用表是一种具有指针功能的电表,可以测量各种电参数,如电压、电流、电阻等。
与普通万用表相比,指针式万用表具有更高的测量精度和更强的测量能力。
本文将介绍指针式万用表的读数方法,并探讨其在测量电路参数中的应用。
一、指针式万用表的读数方法1. 测量电阻指针式万用表通常有2个电阻测量档,一个位于表盘中央,另一个位于表盘底部。
测量电阻时,将待测电阻接入电路,然后将表笔接在中央电阻的两端,读取表盘上的电阻值。
2. 测量电压指针式万用表通常也有2个电压测量档,一个位于表盘中央,另一个位于表盘底部。
测量电压时,将待测电压接入电路,然后将表笔接在中央电压的两端,读取表盘上的电压值。
3. 测量电流指针式万用表也有电流测量档,通常位于表盘的右侧。
测量电流时,将待测电流接入电路,然后将表笔接在电流测量档的两端,读取表盘上的电流值。
二、指针式万用表在测量电路参数中的应用指针式万用表在测量电路参数方面具有广泛的应用前景。
以下是一些常见的应用场景:1. 测量电阻指针式万用表可以测量各种电阻的值,包括欧姆定律下的电阻、电感下的电流电阻、电容下的电压电阻等。
在电路设计中,可以根据实际情况选择合适的电阻值,从而实现对电路参数的准确测量。
2. 测量电压指针式万用表可以测量各种电压的值,包括欧姆定律下的电压、电感下的电压、电容下的电压等。
在电路设计中,可以根据实际情况选择合适的电压值,从而实现对电路参数的准确测量。
3. 测量电流指针式万用表可以测量各种电流的值,包括欧姆定律下的电流、电感下的电流、电容下的电流等。
在电路设计中,可以根据实际情况选择合适的电流值,从而实现对电路参数的准确测量。
指针式万用表具有强大的测量能力,且读数方法简单易懂,因此在测量电路参数方面具有广泛的应用前景。
怎样用指针式万用表判断三极管的极性和好坏
怎样用指针式万用表判断三极管的极性和好坏在路测试可以分通电状态下测试或不通电状态测试。
在通电状态下测试可以测一下基极电压。
一般硅管的为0.7V。
锗管的为0.2-0.3V。
说明工作正常。
否则为截止状态。
不通电状态可测一下三极管的PN结的正反向电阻是否正常。
有的三极管由于在路并联小电阻或电感，不能正常检测可以拆下来测量。
三极管的管脚必须正确辨认,否则,接入电路不但不能正常工作,还可能烧坏晶体管。
己知三极管类型及电极,指针式万用表判别晶体管好坏的方法如下:①测NPN 三极管:将万用表欧姆挡置"R ×100" 或"R ×lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。
②测PNP 三极管:将万用表欧姆挡置"R ×100" 或"R ×lk" 处,把红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。
当三极管上标记不清楚时,可以用万用表来初步确定三极管的好坏及类型(NPN 型还是PNP 型),并辨别出e、b、c 三个电极。
测试方法如下:①用指针式万用表判断基极b 和三极管的类型:将万用表欧姆挡置"R ×100" 或"R×lk" 处,先假设三极管的某极为"基极",并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧),则假设的基极是正确的,且被测三极管为NPN 型管；同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧), 则假设的基极是正确的,且被测三极管为PNP 型管。
图解指针式万用表MF-47的使用方法
图解指针式万用表MF-47的使用方法尽管现在的电子维修人员、工程师大量使用了数字万用表，但是指针式万用表还是有一定的市场，某些场合下指针式万用表有其独特的优势，下面就来图解指针式万用表MF-47的使用方法及考前须知。
一、指针式万用表MF-47功能介绍如下列图万用表又被叫做多用表、三用表、复用表，是一种多功能、多量程的仪器，一般万用表可测量直流电流、直流电压、交流电压、电阻等。
是电工必备的仪表之一，也是电子维修中必备的测量工具。
二、指针万用表的结构〔1〕一指针万用表的表盘如上图所示，为万用表的表盘，通过转换开关的旋钮可改变指针万用表测量工程和测量的量程，测量值由表头指针指示读取。
通过调节机械调零旋钮可以使万用表指针在静止时处在左零位置，欧姆调零旋钮是在测量电阻时，用来使指针对准右零位，以保证测量数值的准确〔2〕指针万用表的表体上图所示为指针万用表表体，调节万用表功能旋钮可使万用表的挡位在电阻交流电压、直流电压、直流电流和三极管挡之间进行转换，红黑表笔插孔分别用来插红黑表笔。
欧姆挡调节旋钮用来给欧姆挡调零。
三极管插孔用来检测三极管的极性和放大系数。
三、万用表的使用方法1、用指针式万用表测量电阻，电阻测量方法如下：〔1〕首先进行机械调零，将表针调整到左零位置，如下列图〔2〕将功能旋钮调到万用表的欧姆挡，并选择适宜的量程〔估计待电阻阻值，使测量结束后指针静止位置大致为表盘的盘中〔3〕对万用表进行精度校正，短接两表笔，然后调节欧姆挡调零旋钮，使万用表的指针指到零刻度，如下列图。
〔4〕测量时应将两表笔分别接触待测电阻的两极〔接触稳定〕观察指针偏转情况。
如果指针太靠左那么需要换一个稍大的量程。
如果指针太靠右那么需要换一个稍小的量程。
直到指针落在表盘中部。
〔因为表盘中部区域测量更精确〕。
读取表针读数，然后将表针读数乘以所选择的量程倍数，如下列图选用Rx100挡，指针指示33，那么被测电阻值为100x33=3300欧=3.3千欧。
指针式万用表使用方法详解
•三、交流电压的测量 （1） 选挡：交流电压挡用 “V ～ ”（“V”表示电压， “ ～ ”表示交流），也有的万用表用“ACV” 表示。在 “V ～” 框线内有 10、50、250、500 四挡。选挡方法 同直流电压挡。附图 4 万用表测量电流时的接法 （2） 表笔接法：测量交流电压时，表笔并联在被测电压 两端，表笔不分正、负。 （3） 读数方法：500、250、50 三挡读第 2条刻度线， 10V 挡读第 3 条标有 “10V ～ ” 的刻度线。读数方法 同直流电压挡。 四、直流电流的测量 （1） 选挡：直流电流挡用 “mA” 表示，在“mA” 框 线内有 0.1、5、50、500 四挡。选挡方法同直流电压挡。
❖ （3） 读数方法：根据表针停留的位置，看刻度盘第② 条（标有 mA、V ）刻度上的数字，再根据选择开关所 在的挡位读出被测电压的数值。如选择开关在 50 挡上， 而指针在 20 的刻度上，则这时被测电压为 20V。这样 的读数比较好读，因为表盘上就有 0 ～ 50 的刻度。如 选择的挡位表盘上没有直接的标数，就要稍微换算一下。 比如选择 500V 这挡，表盘的刻度右边没有 500 这个标 志数，只有 50 和25 这两条标志数。这时就要利用 50 或 25 这两条中的任一条刻度来换算，一般选能和 10 成倍数的这样较容易换算。比如用 500V 挡就可以选 0 ～ 50 这条刻度线，把读出的数都乘 10 就可以了。 若用 500V 这挡指针停在 20 的位置，实际被测电压的 数值就是 200V。
注意事项
• 使用万用表测量时，要注意手不能触及测试棒的金属部分，以防止触 电或影响结果
• 不能用万用表欧姆档去直接测量检流计、标准电池等仪器和仪表的内 阻，否则可能会损坏仪器仪表
• 转换开关在欧姆档时，不要把测试棒短接，以免浪费电池电能或损坏 万用表
指针万用表校准方法
指针万用表校准方法
宝子们，今天咱们来唠唠指针万用表的校准方法哈。
咱先说说机械调零。
你把万用表平放在桌子上，这时候你会看到指针可能不在零刻度的位置。
那咋办呢？你就找那个机械调零的旋钮，一般就在表头附近。
轻轻地转动这个旋钮，就像你在给小指针挠痒痒一样，慢慢地把指针调到零刻度那儿，这就完成机械调零啦。
接下来就是欧姆调零喽。
你把万用表打到欧姆档，比如说×10档。
然后呢，把红黑表笔短接，这时候你会发现指针可能又不在零欧姆的刻度上。
别慌，这时候就用那个欧姆调零旋钮来调整。
这个旋钮一般在欧姆档的旁边，转动它，让指针乖乖地指向零欧姆刻度。
不过要注意哦，你每换一个欧姆档，都得重新进行欧姆调零呢，就像换了件衣服就得重新整理一下发型一样。
还有电压档和电流档的校准。
如果要校准电压档，你得找个标准的电压源。
比如说你有个已知准确电压的电池或者电源适配器。
把万用表打到合适的电压档，然后把表笔接到这个标准电压源上。
要是读数跟标准电压不一样，那可能万用表就有点偏差啦。
这时候如果偏差比较小呢，你可以试着调整一下表头附近的微调电阻，不过这个操作得小心点，就像给精密的小零件做手术一样。
电流档校准也是类似的道理，找个标准的电流源，然后按照上面的步骤来操作。
宝子们，校准指针万用表虽然有点小麻烦，但是只要你按照这些方法来，还是挺容易的。
要是你在操作过程中遇到啥问题，也别着急上火。
可以多试几次，就像学骑自行车，摔个小跟头就再爬起来嘛。
只要有耐心，你就能把你的指针万用表校准得准准的，这样以后测量啥东西就都靠谱啦。
用好指针式万用表并不难，测电阻与测电压不求人
用好指针式万用表并不难，测电阻与测电压不求人作为电工来讲，了解指针式万用表怎么用，学会熟练使用指针万用表的各项功能，是电工必备的一项技能。
常见的指针万用表有三个档位，可以用来测电压、测电流及测电阻，指针式万用表也叫三用表，这里介绍了指针式万用表测电阻与测电压的方法，一起来看下。
一、指针式万用表测电阻查看全部内容1，在静止时，先看一下指针是否归零，如果没有，则需要先机械调零。
2，打到电阻档合适的量程，大体估测一下，最好使指针可以摆动到表盘中央附近。
3，两个表笔碰一下，看是否电阻为0，若不为0则要欧姆调零，以免测量的读数不准确。
通过下面的例子，来看下指针式万用表测电阻的方法，希望对大家有所帮助。
图1：测电阻红黑表笔各接触一端，若指针太靠右就换小量程，若太靠左就换大量程。
直到指针摆动在中央位置，然后观察读数。
图2：指针式万用表的表盘读数方法：所在刻度乘以所选的倍率。
如下图：图3：18刻度位置图4：900欧姆图5：230K欧姆二、用指针式万用表测电压图6：表盘图7：参考档位测电压和电流时，指针靠近满刻度时读数最准确，以上是位置对应的档位参考数值。
在用指针式万用表来测电压时，把两支表笔并到被测电路中，测电流把万用表串到被测线路中，电压电流读数比较简单。
比如测220伏的家用电，直接打到250V档，上面就有250V刻度直接读就可以了。
如果测1000V的电压，可以参考10V的那条刻度，刻度位置乘以100倍即可。
电流也是一样，有对应刻度条的看刻度条，没有的就用其他做参考。
注意事项：测电阻一定要断电，测电压电流一定估测，不要超过了量程，测直流电压时红正黑负莫接反，指针会反转。
通过以上的教程介绍，相信大家已掌握了指针式万用表的正确使用方法，在电工的日常工作中，用到指针万用表的地方很多，希望大家熟练掌握这方面的技能。
指针式万用表和数字式万用表的使用方法
指针式万用表的使用方法指针式万用表的使用方法（1）测试前，首先把万用表放置水平状态并视其表针是否处于零点(指电流、电压刻度的零点)，若不在，则应调整表头下方的“机械零位调整”，使指针指向零点。
(2)根据被测项，正确选择万用表上的测量项目及量程开关。
如已知被测量的数量级，则就选择与其相对应的数量级量程。
如不知被测量值的数量级，则应从选择最大量程开始测量，当指针偏转角太小而无法精确读数时，再把量程减小。
一般以指针偏转角不小于最大刻度的30％为合理量程。
(3)万用表作为电流表使用①把万用表串接在被测电路中时，应注意电流的方向。
即把红表笔接电流流入的一端，黑表笔接电流流出的一端。
如果不知被测电流的方向，可以在电路的一端先接好一支表笔，另一支表笔在电路的另—端轻轻地碰一下，如果指针向右摆动，说明接线正确；如果指针向左摆动(低于零点)，说明接线不正确，应把万用表的两支表笔位置调换。
②在指针偏转角大于或等于最大刻度30％时，尽量选用大量程档。
因为量程愈大，分流电阻愈小，电流表的等效内阻愈小，这时被测电路引入的误差也愈小。
③在测大电流(如500mA)时，千万不要在测量过程中拨动量程选择开关，以免产生电弧，烧坏转换开关的触点。
(4)万用表作为电压表使用①把万用表并接在被测电路上，在测量直流电压时，应注意被测点电压的极性，即把红表笔接电压高的一端，黑表笔接电压低的一端。
如果不知被测电压的极性，可按前述测电流时的试探方法试一试，如指针向右偏转，则可以进行测量；如指针向左偏转，则把红、黑表笔调换位置，方可测量。
②与上述电流表一样，为了减小电压表内阻引入的误差，在指针偏转角大于或等于最大刻度的30％时，测量尽量选择大量程档。
因为量程愈大，分压电阻愈大，电压表的等效内阻愈大，这对被测电路引入的误差愈小。
如果被测电路的内阻很大，就要求电压表的内阻更大，才会使测量精度高。
此时需换用电压灵敏度更高(内阻更大)的万用表来进行测量。
指针式万用表测电阻
5、连接电阻测量
0
6、读数
阻值=刻度值 ╳ 倍率 刻度值 18 阻值=18╳ 10K=180KΩ 倍 率 ╳ 10K
档位复位： 万用表不用时，将档位开关打在OFF位置，或打在交流电压1000V档
谢谢，再见！
添加副标题
汇报人姓名
3、量程的选择：
看指针是否停在中线附近,如果是,说明档位合适,如果指针太靠零，则要减小档位，如果指针太靠近无穷大，则要增大档位。
4、欧姆调零：
量程选定后在正式测量前必须进行欧姆调零，否则测量值有误差。 注意：若改变档位，则在正式测量之前也必须进行欧姆调零。 欧姆调零旋钮
欧姆调零：
欧姆调零的方法 将红黑两笔短接、 看指针是否指在零刻度位置，如果没有，调节欧姆调零旋钮，使其指在零刻度位置。
添加标题
添加副标题Байду номын сангаас
指针式万用表测量电阻
使用前的准备
1、插好表笔： 黑——“－” 红——“＋” 2、机械调零：
测量前，应注意水平放置，检查表头指针是否处于交直流刻度标尺的零刻度线上，若不在零位，则应通过机械调零的方法，使指针回到零位，否则读数会有较大的误差。
机械调零旋钮
3、量程的选择：
试测 先粗略估计所测电阻阻值,再选择合适量程,如果被测电阻不能估计其值,一般情况将开关拔在RX100或RX1K的位置进行试测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
R= 4.6 x10KΩ=46KΩ
测量电阻的步骤: 总结归纳:
1、机械调零 2、选择合适的量程 3、欧姆调零 4、连接电阻进行测量 5、读数 6、测量完毕，将量程选择开关调到交流电压最大档
测量电阻注意事项:
1、要选择合适的量程，使指针在中值附近。 4、不能带电测量
2、每次更换量程要进行欧姆调零。
三、基本使用方法
测量电阻的方法
（一） 、使用前的准备
1、上好电池(注意电池正负极) 2、插好表笔。 “－”黑；“＋”红 3、机械调零：
万用表在测量前，应注意水 平放置时，表头指针是否处于交 直流挡标尺的零刻度线上，否则 读数会有较大的误差。若不在零 位，应通过机械调零的方法（即 使用小螺丝刀调整表头下方机械 调零旋钮）使指针回到零位。
B、已知直流电压的极性，未知直流电压的大小 将万用表的量程开关掷在直流电压档最大量程上，黑表笔
接在被测电压的负极，红表笔接在被测电压的正极，观察表针摆 动幅度大小，如果幅度很小，则减小一个量程，直到表针指向中 心范围，所选量程才合适。（此时测量误差最小）。
C、已知直流电压的大小和极性 将量程开关掷在直流电压档的合适档位上，红笔接正，
4、测量高压时，要站在干燥绝缘板上，并一手操作，防止意外事 故。
5、电阻各档党用干电池应定期检查、更换，以保证测量精度。如 长期不使用，应取出电池，以防止电解液溢出腐蚀而损坏其它零件。
6、仪表应保持在室温为0~40摄氏度，相对温度不超过80%，并不 含有腐蚀性气体的场所。
5、两手不可与表笔金属部分接触。
3、在不知道被测电压大致数值时， 要选择最大量程，然后再调至合 适量程。
6、测量高压时,要站在干燥绝缘板 上，并一手操作,防止意外事故。
7、读数目光要与表盘刻度垂直。
1、测量步骤
直流电压的测量
A、将量程开关打在直流电压某档上。 B、将红表笔接触直流电压的高电位（正极），黑表笔接
5、不可两手同时指捏在电阻两端
3、被测电阻不能有并联支路
6、读数目光要与表盘刻度垂直
测量交流电压的方法
（一）使用前的准备
1、上好电池。注意电池正负极 2、插好表笔。“－”黑；“＋”红 3、机械调零 4、量程的选择：
将选择开关旋至交流电压挡相应的量 程进行测量。如果不知道被测电压的大致 数值，需将选择开关旋至交流电压挡最高 量程上预测，然后再旋至交流电压挡相应 的量程上进行测量。
B、 被测电流大于500mA时，量程选500mA档， 应将红表笔插入10A插孔中测量。
B、测直流电流，也采用第二条刻度读数，读 数方法和测直流电压、交流电压的读数方法 是相同的，但单位不同。
使用时的注意事项: 1、测量高压或大电流时，为避免烧坏开关，应在切断电源情况下 变换量限。
2、测未知的电压和电流时，应先选择高量程，待第一次读取数值 后，方可逐渐转至适当位置，以取得校准读数，并避免烧坏电路。 3、如偶然发生因过载而烧断保险丝时，可打开保险丝盖板换上相 同型号的备用保险丝。（0.5A/250V，R小于等于0.5欧，位置在保 险丝盖板内。
机械调零旋钮
4、量程的选择:
第一步:试测 先粗略估计所测电阻阻值,再选择合适量 程,如果被测电阻不能估计其值,一般情 况将开关拔在RX100或RX1K的位置进行初 测,然后看指针是否停在中线附近,如果 是,说明档位合适。
第二步：选择正确档位
测量时，指针停在中间或附近！
[如果指针太靠零,则要减小档位] [如果指针太靠近无穷大,则要增大档位]
（二）开始测量
将两表笔并接在被测电压两端进行测量（交流 电不分正负极） ，如图示。
（三）读数
读数时选择 第二条刻度！
第二条刻度有 三组数字，到 底读哪一组数 字呢？？
要根据所选择 的量程来选择 刻度读数！！！
（四）档位复位： 将档位开关打在OFF位置或打在 交流电压1000V档
思
考 请读出此
与 练 习
与 是多大？
练
习
R= 9 x 100Ω=900 Ω
思
考 请读出此时测
与 练
量电阻的大小 是多大？
习
R= 23 x 10KΩ=230KΩ
思 考 请读出此时测 与 量电阻的大小 练 是多大？ 习
R= ?
这种情况下读出 来的数值准确吗? 如果不准确,该怎办?
由于指针太靠近无穷大,会造成 测量不准确，因此要增大档位。
直流电压的低电位（负极），表笔接触应与负载并联。
C、看表针指示的格数，读出测量电压值，读数为第二条刻 度，从左至右。
D、实测电压读数数学表达式： 所选量程
表针指示的格数× ———————
实测电压读数 = 满度格数
150 2.5 1.5v 250
30 2.5 1.5v 50
6 2.5 1.5v 10
示图1 示图2
5、 欧姆调零：
量程选准以后在正式测量之前必 须调零，否则测量值有误差。
方法： 在注零意将刻：红度如黑位果两置重笔，新短如换果接档没、以有后看，，指调在针节正是欧式否姆测指 调量零之旋前钮也，必使须其调指零在一零次刻。度位置。
欧姆调 零旋钮
万（用二表）两、表连笔接并电接阻在测所量测电阻两端进行测量！！！
注意：
1、不能带电测量； 2、被测电阻不能
有并联支路 。
？
不正确的测量方法
因为造成了人体电阻
与被测电阻并联
0
1k
调零
（三）读数
刻度值 18
阻值=刻度值 ╳ 倍率
阻值=18╳ 10K=180KΩ
（四）、档位复位：
将档位开关打在OFF位置 或打在交流电压1000V档
倍率
╳ 10K
思 考
请读出此时测 量电阻的大小
2、测量方法 A、未知被测电压的大小和极性 应将万用表掷在直流电压最大的量程 档位上，将黑表笔接触被测电压的一端， 用红表笔快速地碰触被测电压的另一端， 观看表针方向，向左错误，应调换表笔再 测。向右正确，表示表笔连接极性正确， 再观察表针摆动幅度，调整量程从大到小， 直到表针指向中心范围，量程才合适。
③ 测量时，须用右手握住两支表笔，手指不要触及表笔 的金属部分和被测元器件。 ④ 测量中若需转换量程，必须在表笔离开电路后才能进 行，否则选择开关转动产生的电弧易烧坏选择开关的触 点，造成接触不良的事故。 ⑤ 在实际测量中，经常要测量多种电量，每一次测量前 要注意根据每次测量任务把选择开关转换到相应的挡位 和量程，这是初学者最容易忽略的环节。
指针式万用表的读数方法
一、概述
万用表又称多用表，用来测量 直流电流、直流电压和交流电流、 交流电压、电阻等，有的万用表 还可以用来测量电容、电感以及 晶体二极管、三极管的某些参数。 指针式万用表主要由表盘、转换 开关、表笔和测量电路（内部） 四个部分组成，常用的万用表的 外形如右图所示，下面以MF-47 型号为例作介绍。
黑比接负直接测量。
D、被测电压超出1000V时，应将红表笔插入2500V插孔测量。
E、 实际测量电压读数 例：所选量程为2.5V，测量时标针指向30格，测量 电压值U＝？ U = 30 × （2.5÷ 50） = 1.5 V
直流电流的测量
A、测量步骤和方法同直流电压，但测量时表笔应串接在 电流回路中，红笔接正，黑笔接负与负载串联。（如图）
压的大小 是多大？
习
U = 220V
测量交流电压的步骤: 总结归纳:
1、机械调零。 2、选择合适的交流电压档量程。
3、连接电路进行测量。 4、读数。 5、测量完毕，将量程选择开关调到交流电压最大档。
测量交流电压注意事项:来自1、确认选择的是交流电压档。 4、测量时，万用表应与被测电路并联。
2、要选择合适的量程。
表盘与刻度
电阻 值刻 度
第一条刻度：电阻值刻度（读数时从右向左读）
交直流 电流电 压值刻
度
第二条刻度：交、直流电压电流值刻度（读数时从左向右读）
转换开关（或量程开关）
面板、插孔和旋钮
外壳和表笔
二、操作中的注意事项
① 进行测量前，先检查红、黑表笔连接的位置是否正确。红 色表笔接到红色接线柱或标有“十”号的插孔内，黑色表笔接 到黑色接线柱或标有“一”号的插孔内，不能接反，否则在测 量直流电量时会因正负极的反接而使指针反转，损坏表头部件。 ② 在表笔连接被测电路之前，一定要查看所选挡位与测量对 象是否相符。否则，误用挡位和量程，不仅得不到测量结果， 而且还会损坏万用表。在此提醒初学者，万用表损坏往往就是 上述原因造成的。
时测量电 压的大小 是多大？
U = 225 V
思 考 请读出此 与 时测量电 练 压的大小 习 是多大？
U = 22 V
思 考
请读出此 时测量电
与 压的大小
练 是多大？
习
U = 5.5 V
思 考 请读出此 与 时测量电 练 压的大小 习 是多大？
U = 330V
思 考 与 练
请读出此 时测量电
