枫信PLE行星减速机配汇川0.4KW伺服电机图纸
行星减速机样本
产品型号PL40 PL60 PL80 PL120 PL160 减速比级数额定输出扭矩Nm5 12.5 37 100 310 31 10 28 76 200 605 49 24 62 140 420 55 15 37 90 270 8-- 9 20 45 120 106 15.5 42 112 340 9 *2 6 15.5 42 112 340 12*6 15.5 42 112 340 1512 34.5 90 235 680 1612 34.5 90 235 680 2010.5 29 70 155 460 2512 34.5 90 235 680 3210.5 29 70 155 460 406 17 41 96 308 647.6 19 54 145 422 60*3 15.5 44 110 295 895 8015.5 44 110 295 895 1007.6 19 54 145 422 12015.5 44 110 295 895 16013.5 38 89 195 580 20015.5 44 110 295 895 25613.5 38 89 195 580 3207.5 22 52 124.5 400 512故障停止扭矩Nm2倍额定输出扭矩产品型号PL40 PL60 PL80 PL120 PL160 单位级数最大径向力1185 265 400 1240 3700 N最大轴向力1150 220 420 1000 3500 N满载效率96%1级94 2级90 3级平均寿命20000 h重量0.4 0.9 2.1 6.0 19.0Kg1级0.5 1.1 2.6 8.0 24.0 2级0.6 1.3 3.1 9.5 29.0 3级角标“1”在输出转速100rpm时，作用于输出轴中心位置（L/2处）之容许径向力及轴向力注：带“*”为次选项速比产品型号PL 40 PL60 PL 80 PL120 PL160 减速比转动惯量kgcm20.031 0.135 0.77 2.63 12.14 3 0.022 0.093 0.52 1.79 7.78 4 0.019 0.078 0.45 1.53 6.07 5 0.017 0.065 0.39 1.32 4.63 8 -- 0.065 0.39 1.32 4.63 10 0.03 0.131 0.74 2.62 12.14 9* 0.029 0.127 0.72 2.56 12.37 12* 0.023 0.077 0.71 2.53 12.35 15 0.022 0.088 0.5 1.75 7.47 16 0.019 0.075 0.44 1.5 6.65 20 0.019 0.075 0.44 1.49 5.81 25 0.017 0.064 0.39 1.3 6.36 32 0.016 0.064 0.39 1.3 5.28 40 0.016 0.064 0.39 1.3 4.5 64 0.029 0.076 0.51 2.57 7.5 60* 0.019 0.075 0.5 1.5 7.5 80 0.019 0.075 0.44 1.49 7.4 100 0.029 0.064 0.7 2.5 7.3 120 0.016 0.064 0.39 1.3 6.5 160 0.016 0.064 0.39 1.3 6.2 200 0.016 0.064 0.39 1.3 5.7 256 0.016 0.064 0.39 1.3 5.4 320 0.016 0.064 0.39 1.3 5.2 512回程间隙精密arcmin(弧分)﹤5 ﹤3 ﹤3 ﹤3 ﹤51级标准﹤10 ﹤8 ﹤8 ﹤8 ﹤10精密﹤8 ﹤5 ﹤5 ﹤5 ﹤82级标准﹤12 ﹤10 ﹤10 ﹤10 ﹤12精密﹤10 ﹤8 ﹤8 ﹤8 ﹤103级标准﹤15 ﹤12 ﹤12 ﹤12 ﹤15抗扭刚性Nm/arcmin0.7 1.8 4.4 9.2 26.7噪音dB55 58 60 65 70最大输入速度min-110000 8000 6000 6000 6000 额定输入速度min-14500 4000 4000 3500 3000 注：带“*”为次选项速比角标“1”环境温度为20℃输入端 输出端单位：mm电机不同，C4的尺寸会有所变化，适配合器将不同角标“1” i=10时，D6=∮120； 角标“2” i=10时，L5=101.5，L7=290。
NEUGART行星减速机---PLS型
lowest backlash ( <3´ ) high output torques patented NIEC® as an option patented PCS® high efficiency ( 98%) honed toothings 14 ratios i=3,...,100 low noise (< 65 dB(A)) high quality ( ISO 9001) any mounting position easy motor mounting life time lubrication more options
technical data
24 page 24 26 page 26 27 page 27 29 page 29 32 page 32 35 page 35 35 page 35 36 page 36 www.neugart.de www.neugart.de
www.neugart.de
dimensions
conversion table
1 mm 1N 1 kg 1 Nm 1 kgcm2
0,0394 in 0,225 lbf 2,205 lb 8,85 in lb 8,85 x 10-4 in lb s2
www.neugart.de
25
PLS-
/ PLS-line
PLS -
PLS - line
dimensions
PLS 142 400 560 700 450 305 910 780 910 910 780 910 780 450 305
PLS 190 1000 1200 1600 1000 630 1800 1800 1800 1800 1800 1800 1800 1000 630
精密行星减速机
精密行星减速机上海枫信行星减速机伺服电机马达科技有限公司专业生产销售精密伺服行星减速机，主要为伺服电机/步进电机专用，特点为高精度、大扭矩小体积。
也可以配直流电机、单相电机、同步电机及各类三相异步电机等动力源。
枫信精密行星减速机采用行星齿轮结构设计，采用高性能合金钢特殊热处理，法兰等为铝合金材质，具有外形美观、体积小、重量轻、扭矩大、噪音低、高效率、使用寿命长等特点。
全封闭内加高性能润滑脂，终生免维护。
行星减速机传动比：一级传动为：3 4 5 8 10二级传动为：9 12 15 16 20 25 30 32 36 40 64 100三级传动为：60 80 100 120 160 200 320 512 1000KFR系列法兰直角式行星齿轮减速机：采用渐开线行星齿轮传动结构，合理利用内、外啮合、功率分流。
因此具有重量轻、体积小、外型美观，传动比范围大、效率高、运转平稳、噪声低适应性强等特点.减速机广泛应用于冶金、矿山、工程机械、起重运输、电力、能源、建筑建材、轻工、交通等工业部门.KFR系列法兰直角式行星齿轮减速机的特点：1、采用模块化设计，可根据客户要求进行变化组合。
2、箱体采用球墨铸铁，大大提高了箱体的刚性及抗震性。
3、箱体内的太阳轮、行星轮、内齿圈及螺旋锥齿轮均采用可控气氛渗碳淬火处理，得到高硬耐磨表面，热处理后全部磨齿，降低了噪音，提高了整机的效率及使用寿命。
4、输入方式：同心轴输入，电机法兰输入，液压马达输入5、输出方式：外花键式，空心轴收缩盘式，内花键式，实心轴平键。
6、安装形式：水平安装，垂直安装。
7、KFR法兰直角式行星齿轮减速机产品有12种机型，速比为4~4000，传动级数分1－4级。
型号分：KFR130 KFR180 KFR220 KFR250 KFR300 KFR360 KFR440 KFR550 KFR650 KFR750 KFR850 KFR950速比有：一级（4 5 6.6 7 8 10）二级（16 20 25 26.4 28 32 33 35 40 43.56 50 52.8 64 70 100）三级（64 80 100 112 125 132 140 160 165 175 200 245 250 256 320 350 400 500 512）四级（256 320 400 500 512 528 560 625 640 660 700 800 825 875 1000 1024 1089 1225 1250 1750 2000 2500 2560 3500 4000）参数：1、输出转速：0.19～500r/min2、输出转矩：高至118000Nm3、电机功率：0.18-110kW4、安装形式：法兰盘安装。
伺服电机用蜗轮蜗杆减速机
PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机PLE减速机特点：为圆形法兰输出方式，具有经济实用，性价比高，精度高、钢性好、承载能力大、效率高、寿命长、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达的减速传动。
精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数百种规格。
PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数百种规格。
技术参数：外形尺寸： 40mm---160mm减速比： 3---512传递力矩： 5Nm---895Nm精密侧隙：≤5arcmin安装方式：任意PLE型号及速比：PLE40 PLE60 PLE80 PLE90 PLE120 PLE160 PLE190 PLE200L1级速比（3 4 5 7 8 10）L2级速比（9 12 15 16 20 25 32 40 64）L3级速比（60 80 100 120 160 200 256 320 512）S1光轴 S2单键轴 S3花键轴、P1精密背隙 P2标准背隙 P0超精密 K1光孔 K2单键孔 K3花键孔行星减速机产品特色：.高效率，达95%以上.低噪音，噪音小于64dB.多速比3-1000范围内可选。
.多功率电机匹配，可配套50W-18kW范围内电机.高输出扭矩，高于其它品牌同规格减速机。
.多种类型电机匹配，如步进，交流、直流电机等。
PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机PLE系列伺服行星减速机可与全球任何厂家所生产的驱动马达产品连接使用,如：安川伺服、台达伺服、东元伺服、埃斯顿伺服、和利时伺服、汇川伺服、广数伺服、大森伺服、华中伺服、凯奇伺服、华大伺服、登齐伺服、雷赛伺服、步进电机、博孚伺服、三洋伺服、松下伺服、富士伺服、三菱伺服、欧姆龙伺服、日立伺服、发格伺服、施耐德伺服、西门子伺服、法那克伺服、科尔摩根伺服、科比伺服、帕克伺服、AMK伺服等伺服电机和步进电机。
伺服专用微型行星齿轮减速机
伺服专用微型行星齿轮减速机欧姆龙伺服电机专用行星减速机特点：为同轴式方形法兰输出，具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。
适合于全球任何厂商所制造的驱动产品连接.KB系列枫信伺服行星减速机：分KB40、KB60、KB90、KB115、KB142、KB180、KB220、KB280同轴式机座型号,速比：3~1000有20多个比可选择；分一、二、三级减速传动；精度：一级传动精度在4-6弧分，二级传动精度在6-8弧分；三级传动精度在7-10弧分；有数百种规格。
产品型号例如：KB142-32-S2-P2。
应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备、食品包裝、自动化产业、太阳能、工业机器人、精密测试仪器等高精度场合应用。
KB枫信系列精密行星减速机性能参数：KB系列精密行星减速机转动惯量：配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 150 280 326 372 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 180 305 351 397 4000W 215 4-M12 38/42(F7) 115 180(H7) 10 190 325 371 417配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 320 368 413 4200W 215 4-M12 38/42F7 115 180H7 10 188 340 388 433 7500W 235 4-M12 55F7 120 200H7 10 220 342 390 435配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 362 425 470 4200W 215 4-M12 38/42F7 116 180H7 10 188 362 425 470 7500W 235 4-M12 55F7 116 200H7 10 220 392 425 470 11000W 265 4-M12 55F7 116 230H7 10 250 392 425 470配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）4200W 215 4-M12 38/42F7 116 180H7 10 188 400 488 568 7500W 235 4-M12 55F7 116 200H7 10 220 400 488 568 11000W 265 4-M12 55F7 116 230H7 10 250 400 488 568 15000W 300 4-M12 60F7 140 250H7 10 285 430 520。

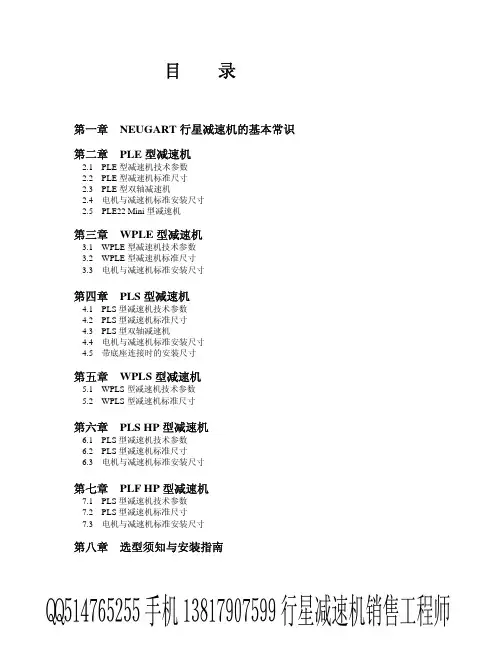

精密伺服行星减速机选型精密直角行星减同伺服减速机选型手册
﹤8 ﹤12 ﹤16
﹤6
1级
﹤10
2级
-
3级
4.5
11
32.5
1级
5.2
11
35
2级
4.8
11
－
3级
60
65
70
6000 4000
6000 3500
6000 3000
ＱＱ５１４７６５２５５ 手机１３８１７９０７５９９ 行星减速机销售工程师
2.2 PLE 型减速机标准尺寸
型号
级
1
单位 mm
D1 安装孔分布圆
6.1 PLS 型减速机技术参数 6.2 PLS 型减速机标准尺寸 6.3 电机与减速机标准安装尺寸
第七章 PLF HP 型减速机
7.1 PLS 型减速机技术参数 7.2 PLS 型减速机标准尺寸 7.3 电机与减速机标准安装尺寸
第八章 选型须知与安装指南
ＱＱ５１４７６５２５５ 手机１３８１７９０７５９９ 行星减速机销售工程师
D10
安装螺孔
Q1
输入法兰
□
L1
键长
L2 键到轴端长度
L3 轴长（自安装圆）
L4 轴长（自端面）
L5
躯体长度
L6 电机法兰长度
L7
减速机总长
L8 输出端凸台厚度
L9 电机定位深度
L10
电机轴长
L11 输出法兰厚度
键
DIN 6885 T1
B1
H1 定位孔
DIN332
PLE80/90
1
2
3
100
6.5
20
NEUGART 行星减速机的型号说明：
PLE A—B A 代表减速机的外径，单位是 mm， B 代表减速比，共有 22 种。 如 PLE80—12 表示减速机的外径是 80mm，减速比是 12。 如 PLS90—10 表示减速机的外径是 90mm，减速比是 10。 注：PLE80/90 和 PLE120/115 于其它型减速机的不同之处在于输出端带法兰，安装更方便、牢 固。
伺服电机减速机选型
PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机PLE减速机特点：为圆形法兰输出方式，具有经济实用，性价比高，精度高、钢性好、承载能力大、效率高、寿命长、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达的减速传动。
精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数百种规格。
PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数百种规格。
技术参数：外形尺寸： 40mm---160mm减速比： 3---512传递力矩： 5Nm---895Nm精密侧隙：≤5arcmin安装方式：任意PLE型号及速比：PLE40 PLE60 PLE80 PLE90 PLE120 PLE160 PLE190 PLE200L1级速比（3 4 5 7 8 10）L2级速比（9 12 15 16 20 25 32 40 64）L3级速比（60 80 100 120 160 200 256 320 512）S1光轴 S2单键轴 S3花键轴、P1精密背隙 P2标准背隙 P0超精密 K1光孔 K2单键孔 K3花键孔行星减速机产品特色：.高效率，达95%以上.低噪音，噪音小于64dB.多速比3-1000范围内可选。
.多功率电机匹配，可配套50W-18kW范围内电机.高输出扭矩，高于其它品牌同规格减速机。
.多种类型电机匹配，如步进，交流、直流电机等。
PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机PLE系列伺服行星减速机可与全球任何厂家所生产的驱动马达产品连接使用,如：安川伺服、台达伺服、东元伺服、埃斯顿伺服、和利时伺服、汇川伺服、广数伺服、大森伺服、华中伺服、凯奇伺服、华大伺服、登齐伺服、雷赛伺服、步进电机、博孚伺服、三洋伺服、松下伺服、富士伺服、三菱伺服、欧姆龙伺服、日立伺服、发格伺服、施耐德伺服、西门子伺服、法那克伺服、科尔摩根伺服、科比伺服、帕克伺服、AMK伺服等伺服电机和步进电机。
伺服电机台达伞齿轮减速机
PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机PLE减速机特点：为圆形法兰输出方式，具有经济实用，性价比高，精度高、钢性好、承载能力大、效率高、寿命长、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达的减速传动。
精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数百种规格。
PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数百种规格。
技术参数：外形尺寸： 40mm---160mm减速比： 3---512传递力矩： 5Nm---895Nm精密侧隙：≤5arcmin安装方式：任意PLE型号及速比：PLE40 PLE60 PLE80 PLE90 PLE120 PLE160 PLE190 PLE200L1级速比（3 4 5 7 8 10）L2级速比（9 12 15 16 20 25 32 40 64）L3级速比（60 80 100 120 160 200 256 320 512）S1光轴 S2单键轴 S3花键轴、P1精密背隙 P2标准背隙 P0超精密 K1光孔 K2单键孔 K3花键孔行星减速机产品特色：.高效率，达95%以上.低噪音，噪音小于64dB.多速比3-1000范围内可选。
.多功率电机匹配，可配套50W-18kW范围内电机.高输出扭矩，高于其它品牌同规格减速机。
.多种类型电机匹配，如步进，交流、直流电机等。
PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机PLE系列伺服行星减速机可与全球任何厂家所生产的驱动马达产品连接使用,如：安川伺服、台达伺服、东元伺服、埃斯顿伺服、和利时伺服、汇川伺服、广数伺服、大森伺服、华中伺服、凯奇伺服、华大伺服、登齐伺服、雷赛伺服、步进电机、博孚伺服、三洋伺服、松下伺服、富士伺服、三菱伺服、欧姆龙伺服、日立伺服、发格伺服、施耐德伺服、西门子伺服、法那克伺服、科尔摩根伺服、科比伺服、帕克伺服、AMK伺服等伺服电机和步进电机。
富士电机
伺服电机具有防水 和防尘的特点
伺服电机对应IP67※标准。即使在
有水、尘埃的环境下也能使用。
※不包括GYS电机的轴端和连接器部分。 不包括GYG电机的轴端。GYG电机的 1.8kW、2.9kW为IP65。
环保型产品
符合欧洲电子电器设备中禁止使用特
定有害物质(RoHS)标准。是不含有6
种有害物质的环保型伺服产品。
L8 ʙ L8
放大器 - 电机之间 编码器用电缆线
电机用动力电缆线 84$.1#ʢNʣ
报警复位
报警记录初始化
参数初始化
自动补偿调整
Z相位置调整
自动调谐增益
调试简单
模式运行
型号说明
&YQMBOBUJPOPG.PEFM$PEFT
伺服放大器
表示 3:$
表示
利用简易调试功能来实现「使用方便性」
符合RoHS标准的「环保型
W i d e 容量范围 Range
L8 L8 L8 L8 L8 L8
小 惯 量 系 列（ G Y S 电 机 ）额定转速3 0 0 0 r / m i n
& 有油封/直键 ˚ ˕
˞
' 有油封/无键 ˚ ˚
(
有油封/直键/ 附Tap
˚ ˕
˞
˞ 1ɿ1.8kW、2.9kW 除外 ˞ 2ɿ只有 1.8kW、2.9kW ˕ɿ标准产品ɹɹ˓ɿ准标准产品 ˚ɿ订货生产品
表示
表示 5
ʲ输入电压ʳ "$7系
ʲ编码器ʳ 位*/$
表示 % $ #
表示
ʲ基本型号ʳ '"-%*$8系列
ʲ额定输出ʳ ʷL8 ʷL8 ʷL8 ʷL8 ʷL8 ʷL8 ʷL8
1kw伺服电机涡轮减速机
PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机PLE减速机特点：为圆形法兰输出方式，具有经济实用，性价比高，精度高、钢性好、承载能力大、效率高、寿命长、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达的减速传动。
精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数百种规格。
PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机精度：一级传动精度在3-8弧分，二级传动精度在8-10弧分;有数百种规格。
技术参数：外形尺寸： 40mm---160mm减速比： 3---512传递力矩： 5Nm---895Nm精密侧隙：≤5arcmin安装方式：任意PLE型号及速比：PLE40 PLE60 PLE80 PLE90 PLE120 PLE160 PLE190 PLE200L1级速比（3 4 5 7 8 10）L2级速比（9 12 15 16 20 25 32 40 64）L3级速比（60 80 100 120 160 200 256 320 512）S1光轴 S2单键轴 S3花键轴、P1精密背隙 P2标准背隙 P0超精密 K1光孔 K2单键孔 K3花键孔行星减速机产品特色：.高效率，达95%以上.低噪音，噪音小于64dB.多速比3-1000范围内可选。
.多功率电机匹配，可配套50W-18kW范围内电机.高输出扭矩，高于其它品牌同规格减速机。
.多种类型电机匹配，如步进，交流、直流电机等。
PLE/AE/IE/PL190系列配汇川伺服电机伺服减速机PLE系列伺服行星减速机可与全球任何厂家所生产的驱动马达产品连接使用,如：安川伺服、台达伺服、东元伺服、埃斯顿伺服、和利时伺服、汇川伺服、广数伺服、大森伺服、华中伺服、凯奇伺服、华大伺服、登齐伺服、雷赛伺服、步进电机、博孚伺服、三洋伺服、松下伺服、富士伺服、三菱伺服、欧姆龙伺服、日立伺服、发格伺服、施耐德伺服、西门子伺服、法那克伺服、科尔摩根伺服、科比伺服、帕克伺服、AMK伺服等伺服电机和步进电机。
伺服电机工作原理图
伺服电机工作原理图伺服电机工作原理——伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。
永磁交流伺服系统具有以下等优点：（1）电动机无电刷和换向器，工作可靠，维护和保养简单；（2）定子绕组散热快；(3)惯量小，易提高系统的快速性；（4）适应于高速大力矩工作状态；（5）相同功率下，体积和重量较小，广泛的应用于机床、机械设备、搬运机构、印刷设备、装配机器人、加工机械、高速卷绕机、纺织机械等场合，满足了传动领域的发展需求。
永磁交流伺服系统的驱动器经历了模拟式、模式混合式的发展后，目前已经进入了全数字的时代。
全数字伺服驱动器不仅克服了模拟式伺服的分散性大、零漂、低可靠性等确定，还充分发挥了数字控制在控制精度上的优势和控制方法的灵活，使伺服驱动器不仅结构简单，而且性能更加的可靠。
现在，高性能的伺服系统，大多数采用永磁交流伺服系统其中包括永磁同步交流伺服电动机和全数字交流永磁同步伺服驱动器两部分。
伺服驱动器有两部分组成：驱动器硬件和控制算法。
控制算法是决定交流伺服系统性能好坏的关键技术之一，是国外交流伺服技术封锁的主要部分，也是在技术垄断的核心。
2 交流永磁伺服系统的基本结构交流永磁同步伺服驱动器主要有伺服控制单元、功率驱动单元、通讯接口单元、伺服电动机及相应的反馈检测器件组成，其结构组成如图1所示。
其中伺服控制单元包括位置控制器、速度控制器、转矩和电流控制器等等。
我们的交流永磁同步驱动器其集先进的控制技术和控制策略为一体，使其非常适用于高精度、高性能要求的伺服驱动领域，还体现了强大的智能化、柔性化是传统的驱动系统所不可比拟的。
目前主流的伺服驱动器均采用数字信号处理器（DSP）作为控制核心，其优点是可以实现比较复杂的控制算法，事项数字化、网络化和智能化。
功率器件普遍采用以智能功率模块（IPM）为核心设计的驱动电路,IPM内部集成了驱动电路,同时具有过电压、过电流、过热、欠压等故障检测保护电路,在主回路中还加入软启动电路,以减小启动过程对驱动器的冲击。
枫信行星减速机60ZDF5K枫信行星齿轮减速机可配松下400W伺服电机
具有经济实用，性价比高，精度高、钢性好、承载能力大、效率高、寿命长、体积轻小、外观美观、安装方便、定位精准等特点。
适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。
适合于全球任何厂商所制造的驱动产品联接。
KF系列精密伺服行星减速机：为方形法兰设计，安装尺寸简单方便。
型号分：KF40、KF60、KF90、KF120、KF160、KF200等常用机座型号。
速比：4~1000有20多种比速可选择;分一、二、三减速传动;精度：一级传动精度在5-10弧分，二级传动精度在7-12弧分;三级传动精度在9-15弧分；有数百种规格。
应用领域：伺服行星减速机可直接安装到交流和直流伺服马达上，广泛应用于中等精度程度的工业领域。
如：精密机床、焊接设备、自动切割设备、包装设备，太阳能、工业机器人、印刷设备、精密测试仪器等自动化数控设备的应用。
性能和特点：KF系列精密伺服行星减速机提供了高性价比，应用广泛、经济实用、寿命长等优点，在伺服控制的应用上，发挥了良好的伺服刚性效应，准确的定位控制，在运转平台上具备了中低背隙，高效率，高输入转速，高输入扭矩，运转平順，低噪音等特性，外观及结构设计轻小。
使用免更换的润滑油，及无论安装在何处,都可以免维修操作全封闭式设计，并且具有IP65的保护程度，因此工作环境差时亦可使用。
KF系列伺服行星减速机性能参数：KF系列伺服行星减速机转动惯量：配备电机LA LZ S LR LB LE LC L1(一级传动） L2(二级传动） L3(三级传动）200W 70 4-M4 11(F7）35 50(H7） 5 64 126 145 164 400W 70 4-M4 14(F7）35 50(H7） 5 64 126 145 164配备电机LA LZ S LR LB LE LC L1(一级传动） L2(二级传动） L3(三级传动）400W 70 4-M4 14F7 35 50(H7) 5 90 165 188 211750W 90 4-M5 19F7 35 70(H7) 5 90 165 188 211 1500W 145 4-M8 22F7 55 110(H7) 5 130 185 208 231。
手把手教你用汇川PLC位置模式控制伺服电机
作者：王者之师--广州@阿君H2U系列PLC产品－－外观结构汇川HU2U I/O点：输入输出特性PLC型号H1U-0806MT H2U-1616MT H2U-2416MT H2U-3624MT H2U-3232MT H2U-3232MTQ H2U-6464MT 输入点数08162436323264输出点数06161624323264高速输出3路100K3路100K2路100K2路100K3路100K5路100K3路100K输出形式晶体管晶体管晶体管晶体管晶体管晶体管晶体管FNC 57 59 155 156 157 158 159 指令名称PLSYPLSRABSZRNPLSVDRVADRVI指令说明脉冲输出带加减速脉冲输出ABS当前值读出回原点可变速脉冲输出相对定位绝对定位Y0脉冲口相关特殊元件加减速时间可分别设置；运行中脉冲目标值可变；中断定位功能；定位完成中断；同一脉冲口多指令直接切换功能；每一个脉冲口都可以独立设置加减速时间、运行中目标值可变速度每一个脉冲口都可以独立设置加减速时间/S-ON伺服使能信号与脉冲输出之间的逻辑配合；（注意伺服本身使能时间）有效条件位M8135-位置M8139速度特殊功能有效为ON运行中目标值可变有效条件位M8135-位置M8139同一脉冲口可以实现中断定位功能、多指令直接切换速度有效条件位M8135-M8139速度中断指令既定位置量位置特殊功能有效为ON设备实际情况脉冲切换条件最好用伺服的“位置到达”信号（如在快速正反转、多动作之间的逻辑切换等）位置有效条件位M8085-M8089切换间隔根据设备实际情况脉冲切换条件最好用伺服的“位置到达”信号；（如在快速正反转、多动作之间的逻辑切换等）/S-ON伺服使能信号与脉冲输出之间的逻辑配合；（注意伺服本身使能时间）伺服分频输出不能直接到PLC高速输入，（三菱伺服除外）；设定频率（）/[2*（加减速度时间（）/1000）] 输出脉冲频率的最低频率值最高频率（）/[2*（加减速度时间（）/1000）] 输出脉冲频率的最低频率值汇川PLC-H2u 与IS500伺服举例：高性能 定位应用示例：H2U 系列PLC 提供多种定位指 令，包括原点回归，ABS 绝对 位置读出，加减速脉冲输出， 变速脉冲输出，相对及绝对定 位等；原点信号 Y0定位脉冲 Y1脉冲方向com0/1-comPLC-H2U+IS500伺服实例计算MF 备注：汇川伺服电机为2500增量编码器，电子齿轮比1/1时，伺服电机单圈脉冲为4*2500=10000个脉冲/圈丝杠螺距3mm：3000um/10000=理论计算精度：1个脉冲—对应a伺服转速/秒=H2U脉冲数/单圈脉冲=100000/2475≈转/秒*60=2424转/分钟丝杠转速/秒=伺服最大速度/减速比=100000/2475/2≈转/秒工作台移动速度/分钟=伺服位置控制模式的简易调试参数：H0200=1，位置模式（0为速度模式、2为转矩模式）H0500=0，外部脉冲给定量H0506=10ms，脉冲平滑器H0507=10000，齿轮比分子（伺服1/1最大脉冲数）H0509=2475，齿轮比分母（伺服单圈脉冲数）H0515=0，脉冲+方向（2为差分脉冲、3为CW/CCW）备注：带负载则需调节H08组—增益参数，这里不做具体介绍。
