多用电表教案
多用电表教学设计
多用电表教学过程一、复习预习1.预习内容：闭合电路欧姆定律2.复习：多用电表的使用二、知识讲解课程引入：1.多用电表的外观：(1)表盘：多用电表能够用来测量电流、电压、电阻等，并且每一种测量都有几个量程。
外形如图，正面上半部的表盘上有电流、电压、电阻等多种量程的刻度，读数时要注意区分。
(2)挡位：多用电表正面下半部为选择开关，它的四周刻有各种测量项目和量程。
包括直流电流、直流电压、交流电压、电阻。
(3)其他：欧姆调零旋钮，指针定位螺丝和测试笔的插孔。
2.多用电表的使用：(1)多用电表使用完毕，表笔必须从插孔中拔出，并将选择开关旋至“OFF”或交流电压最大档。
(2)红黑表笔的接法：无论选择何种档位，都要确保电流从红笔流入多用电表，从黑笔流出。
(3)档位的选择：在不超过量程的基础上尽可能使用小量程。
(4)欧姆档的使用：①内部构造：如下图②操作步骤a. 机械调零b. 选择适宜的欧姆档，将红黑表笔短接，实行欧姆调零，使指针指向0 刻度(位于表盘的右侧)c. 测电阻时，指针必须指在中值电阻附近，否则要重新选择欧姆档d. 更换欧姆档位后必须重新实行欧姆调零3.多用电表的读数(1)直流电流和直流电压档的读数：直流电流和电压刻度是均匀的，读数时共用，但需按比例计算，如取5 mA量程读数时可利用满刻度数值为“50”的刻度线，仅仅“50”相当于“5 mA”。
(2)欧姆档的读数：读数×倍率(3)二极管具有单向导电性，若用欧姆表两表笔接触二极管两极，测得电阻较小时与黑表笔相连的为二极管的正极;测得电阻较大时，与黑表笔相连的为二极管的负极。
4.考前须知(1)忌不调零就使用多用电表。
(2)忌搞错连接方式，测电压需并联，测电流需串联。
(3) 忌搞反直流电流方向，直流电要从正极测试笔插孔流入，从负极测试笔插孔流出。
(4)忌用手接触测试笔的金属杆，特别在测电阻时。
(5)忌不实行欧姆表调零，就用多用电表测电阻值。
(6) 忌只看读数不乘倍率。

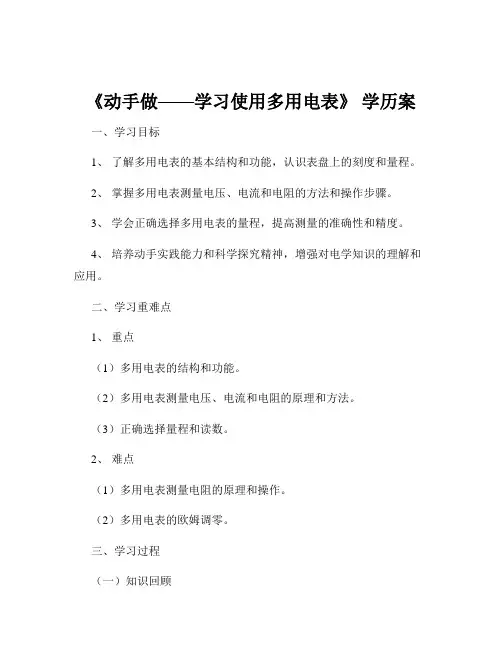

《动手做——学习使用多用电表》 学历案
《动手做——学习使用多用电表》学历案一、学习目标1、了解多用电表的基本结构和功能，认识表盘上的刻度和量程。
2、掌握多用电表测量电压、电流和电阻的方法和操作步骤。
3、学会正确选择多用电表的量程，提高测量的准确性和精度。
4、培养动手实践能力和科学探究精神，增强对电学知识的理解和应用。
二、学习重难点1、重点（1）多用电表的结构和功能。
（2）多用电表测量电压、电流和电阻的原理和方法。
（3）正确选择量程和读数。
2、难点（1）多用电表测量电阻的原理和操作。
（2）多用电表的欧姆调零。
三、学习过程（一）知识回顾1、复习电流、电压和电阻的基本概念和相关公式。
2、回顾电流表和电压表的使用方法和注意事项。
（二）多用电表的认识1、观察多用电表的外观，了解其表盘、选择开关、表笔插孔等结构。
2、认识表盘上的刻度，包括电压刻度、电流刻度和电阻刻度。
注意不同量程对应的刻度分布和读数方法。
3、了解选择开关的功能，能够根据测量需求选择合适的量程和测量项目，如直流电压、交流电压、直流电流、电阻等。
（三）多用电表测量电压1、将选择开关拨到直流电压档，并根据待测电压的大小选择合适的量程。
2、将表笔并联在待测电路两端，注意红表笔接高电位，黑表笔接低电位。
3、读取表盘上的电压示数，注意量程和最小分度值，准确记录测量结果。
（四）多用电表测量电流1、将选择开关拨到直流电流档，并根据待测电流的大小选择合适的量程。
2、将表笔串联在待测电路中，确保电流从红表笔流入，从黑表笔流出。
3、读取表盘上的电流示数，注意量程和最小分度值，准确记录测量结果。
（五）多用电表测量电阻1、将选择开关拨到电阻档，选择合适的量程。
2、进行欧姆调零：将两表笔短接，调节欧姆调零旋钮，使指针指在电阻刻度的零刻度线处。
3、将表笔分别与待测电阻的两端接触，读取表盘上的电阻示数。
注意乘以所选量程的倍率，得到电阻的测量值。
（六）误差分析与注意事项1、分析测量电压、电流和电阻时可能产生的误差来源，如量程选择不当、读数误差、表笔接触不良等。
多用电表的使用 教案
多用电表的使用教案教案标题：多用电表的使用教学目标：1. 了解电表的基本原理和使用方法；2. 掌握读取电表示数的技巧；3. 学会使用电表进行简单的电路测量。
教学准备：1. 电表（包括模拟电表和数字电表）；2. 不同种类的电路元件（例如电阻、电容、电感等）；3. 实验电路板；4. 电源；5. 实验导线。
教学过程：引入（5分钟）1. 引导学生回顾电流、电压和电阻的概念。
2. 提问学生：你们知道如何测量电流和电压吗？我们通常使用什么仪器来测量？讲解（10分钟）1. 介绍电表的基本原理和分类（模拟电表和数字电表）。
2. 解释电表的使用方法和注意事项。
示范操作（10分钟）1. 演示如何使用电表测量直流电路中的电流和电压。
2. 指导学生正确连接电路和电表，并演示如何读取电表示数。
实验操作（25分钟）1. 将学生分组，每个小组提供一套实验电路板和不同种类的电路元件。
2. 学生根据实验要求，使用电表进行电路测量，并记录测量结果。
3. 引导学生思考并讨论实验结果，总结电路元件的特性和与电表读数的关系。
小结（5分钟）1. 回顾本节课的教学内容，强调电表的使用方法和读数技巧。
2. 提醒学生在实际应用中多加练习，提高对电表的熟练度。
拓展活动：1. 鼓励学生自主探索其他类型的电表，并比较它们的优缺点。
2. 给学生布置家庭实践任务，让他们在家中使用电表测量不同电器的功率消耗。
评估方式：1. 观察学生在实验操作中的表现，并提供实时指导和反馈。
2. 布置小组或个人作业，要求学生解答与电表使用相关的问题。
教学延伸：1. 组织学生参观电力公司或实验室，了解更先进的电表技术和应用。
2. 引导学生进行电表的维护和校准，培养他们的实践操作能力。
注意事项：1. 确保学生在实验操作中的安全，遵守实验室规章制度。
2. 针对不同年级的学生，适当调整教学内容和难度。
多用电表的使用教案
多用电表的使用教案教案标题：多用电表的使用教案教案目标：1. 了解电表的基本原理和使用方法；2. 学会正确使用多用电表进行电流、电压和电阻的测量；3. 培养学生的实验操作能力和科学思维。
教学重点：1. 电表的基本原理和使用方法；2. 电流、电压和电阻的测量；3. 实验操作技巧的培养。
教学难点：1. 多用电表的使用方法；2. 实验操作技巧的培养。
教学准备：1. 多用电表；2. 直流电源；3. 不同电阻值的电阻器；4. 直流电路实验装置。
教学过程：一、导入（5分钟）1. 引入电表的概念，并询问学生对电表的了解程度；2. 提问：电流、电压和电阻分别是什么？它们之间有什么关系？二、理论讲解（10分钟）1. 通过图示和文字解释，介绍电表的基本原理和使用方法；2. 解释电流、电压和电阻的概念，并阐述它们之间的关系；3. 强调正确使用电表的重要性，以及避免测量过程中的安全问题。
三、实验操作（30分钟）1. 分发实验装置和多用电表给学生；2. 演示如何正确连接电路和使用多用电表进行电流、电压和电阻的测量；3. 让学生分组进行实验操作，指导他们正确使用电表进行测量；4. 引导学生观察实验现象，并记录实验数据；5. 提醒学生注意实验过程中的安全事项。
四、实验结果分析（10分钟）1. 引导学生分析实验数据，讨论测量结果的准确性和可能的误差来源；2. 引导学生总结电流、电压和电阻之间的关系，并给出实际应用例子。
五、小结与拓展（5分钟）1. 总结电表的基本原理和使用方法；2. 提醒学生在实际生活中多加利用电表进行电路测量；3. 拓展学生对电表的应用领域的思考。
教学延伸：1. 给学生布置相关的实验报告或小作业，加深对电表使用的理解；2. 鼓励学生自主探索电表的其他应用领域，并进行相关实验。
教学评估：1. 观察学生在实验操作中的表现，包括连接电路的正确性、测量数据的准确性等；2. 收集学生完成的实验报告或小作业，评估他们对电表使用的理解程度。
多用电表原理教案
多用电表导学案2013.03.09【教学目的】1、了解多用电表的工作原理，能运用闭合电路欧姆定律分析多用电表；2、了解多用电表的基本结构，理解欧姆表的内部结构及刻度特点；【教学重点】欧姆表的原理、多用电表的使用、探索简单黑箱中的电学元件。
1. 例题引入：P63~642. 欧姆表① 欧姆表的结构：电流表、电源、调零电阻和红、黑两表笔组成。
欧姆表的电路示意图如图12—8—1所示。
② 欧姆表的刻度：如图12—8—1所示，当红、黑表笔断开时，电流表中电流为零，此时表笔间电阻无穷大，所以在表盘上电流零处标电阻“∞”，当红、黑表笔短接时，调节调零电阻，使电流表指针满偏，所以在电流满偏处标电阻“0”，此时回路总电阻为电源电动势E 除以电流表满偏电流I ，即R 0=E /I 。
当在红、黑表笔间接电阻值等于R 0时，电流表指针指在Ig /2处，在该处标上电阻“R 0”，当在表笔间接2 R 0时，电流表指针指在Ig /3处，在该处标电阻3 R 0，如果在表笔间接nR 0时，电流表指针指在Ig /（n +1）处，该处应标上电阻nR 0。
当表笔接电阻R 0/n 时，电流表指针在nIg /（n +1），该处应标上R 0/n 。
R 0称为中值电阻。
例如某欧姆表中值电阻为15Ω,表盘刻度为如图12—8—2所示。
思考：为什么电阻刻度不均匀？3. 多用电表电流表、电压表和欧姆表有一个共同特点是都有一个小量程的电流表作为表头，因此，将它们的构成元件进行组合，就组成一个可以测量电流、电压和粗略测量电阻的多用电表，也称万用表；其结构原理如图12—8—3所示。
开关1、2用于测量电流，且开关1量程较大；开关3、4用于测量电阻；开关5、6用于测量电压，且开关6的量程较大。
4. 关于多用电表的调零 多用电表的调零有两个，一个是电流调零，也叫机械调零；一个是电阻调零。
电流调零：用小螺丝刀，轻轻转动表盘下中间部位的调零螺丝，使在电流表中无电流时，指针指在电流“0”点。
多用电表市公开课获奖教案省名师优质课赛课一等奖教案
多用电表教案一、教学目标1.了解多用电表的基本原理和结构。
2.掌握多用电表的使用方法和注意事项。
3.培养学生正确使用和维护多用电表的意识。
二、教学重点1.掌握多用电表的基本原理和结构。
2.熟悉多用电表的使用方法。
3.理解多用电表的注意事项。
三、教学难点1.培养学生正确使用和维护多用电表的意识。
2.理解多用电表的注意事项。
四、教学准备1.多用电表。
2.学生实验用电线。
3.实验用电器或元器件。
五、教学过程1.导入通过实际的例子引入，让学生感受多用电表的作用和重要性。
比如，询问学生在什么场合下需要用到多用电表？为什么要使用多用电表？2.理解多用电表的基本原理和结构讲解多用电表的基本原理和结构，包括多用电表的构成元件、工作原理和测量规则。
图文并茂地介绍多用电表的功能和实际应用。
3.熟悉多用电表的使用方法向学生介绍多用电表的使用方法，包括接线方法、选择量程、读数处理等。
通过示范操作和实际演示，让学生掌握正确的操作步骤和技巧。
4.实践操作将学生分成小组，每组配备一个多用电表和一些实验用电器或元器件。
要求学生按照实验电路图，使用多用电表进行测量和实验。
教师可以提前准备一些实验题目，让学生在实践中学习和解决问题。
5.探究讨论引导学生讨论多用电表使用中的问题和注意事项。
学生可以根据实践操作中的体验，分享彼此的经验和教训。
教师在引导讨论的过程中，加强对学生正确使用和维护多用电表的培养。
6.总结归纳对多用电表的基本原理、使用方法和注意事项进行总结归纳。
让学生通过总结，巩固所学知识，加深对多用电表的理解和掌握程度。
六、教学延伸1.多用电表的维护与保养向学生介绍多用电表的维护与保养知识，包括保持仪器干燥清洁、定期校验和检修等。
让学生了解维护和保养多用电表的重要性，培养正确使用仪器的习惯。
2.多用电表在工程实践中的应用向学生介绍多用电表在工程实践中的应用案例，比如电路测量、故障排除、电器维修等。
让学生了解多用电表在实际工作中的重要性，并鼓励学生参与实际项目的实践。
高中物理多用电表原理教案
高中物理多用电表原理教案
主题：多用电表的原理
目标：掌握多用电表的工作原理和使用方法，能够正确测量电流、电压和电阻。
教学步骤：
1. 导入（5分钟）：引入多用电表的概念和用途，引导学生思考为什么需要使用多用电表。
2. 理论介绍（15分钟）：讲解多用电表的原理，包括内部结构、测量电流、电压和电阻
的原理。
3. 操作演示（15分钟）：通过实际操作演示如何使用多用电表进行电流、电压和电阻的
测量，让学生亲自操作并观察测量结果。
4. 练习（15分钟）：设计几道相关的练习题，让学生独立进行测量并填写测量结果，检
查学生是否掌握了多用电表的使用方法。
5. 拓展应用（10分钟）：讨论多用电表在现实生活中的应用，比如在家电维修、电路检
测等方面的实际应用。
6. 总结（5分钟）：对本节课的内容进行总结和回顾，强调多用电表的重要性和正确使用
方法。
教学资源：多用电表、电路图示、练习题。
评估方式：观察学生的操作过程和测量结果，检查练习题的答案，以及课堂互动的表现。
延伸活动：让学生自行设计一个实验，利用多用电表测量电流、电压和电阻，并汇报实验
结果和结论。
反馈：收集学生对于多用电表的使用体验和问题，及时解答学生的疑惑。
《多用电表》教学设计
《多用电表》教学设计【教学目的】(一)知识与技艺1.了解多用电表的功用，知道多用电表的原理。
2.掌握电阻档(欧姆表)的原理，即应用闭合电路欧姆定律方法测量电阻的阻值。
3.学会运用多用电表测量电压、电流和电阻。
(二)进程与方法1.经过对欧姆表原理的剖析，提高先生综合运用知识处置效果的才干。
2.经过运用多用电表测量电阻和电压，培育先生的入手实际才干。
(三)情感、态度与价值观运用多用电表停止一定的探求活动，提高先生运用物理知识处置实践效果的才干。
【教学进程】(一)体验性探求1.多用电表的功用多用电表，通常叫万用表，它是实践生活中在电器装置、运用、维修进程中必备的常用的仪表，万用表具有用途多、量程广、运用方便等优点，它可以用来测量____、______、____和______，而且每一种测量又具有多个量程。
虽然运用方便，但是其准确率稍低。
2.多用电表的原理多用电表由一只灵敏的______，与假定干元件组成测量电路，每停止一种测量时只运用其中的一局部电路，其他局部不起作用。
(1)直流电流表直流电流档的几个档位实践是由同一个表头改装而成的几个_______不同的电流表。
(2)直流电压档直流电压档的几个档位实践是由同一表头改装而成的几个________不同的电流表。
在多用表中仅是几个分流电阻、分压电阻，在电路设计中有合理的综合应用。
(3)电阻档(欧姆表)原理：闭合电路的欧姆定律。
欧姆表结构如上图所示，G是内阻为、满偏电流为的电流表，R是可变电阻，也叫_________电阻，电池的电动势是E、内阻为。
①当红、黑表笔相接触时如图甲，相当于被测电阻______，调理____的值，使电流表的指针到达____，且____，所以电流表的满刻度处被定为电阻档的____。
②当红、黑表笔不接触时图乙，相当于被测电阻______，此时电流表的指针指零，所以电流表零刻度的位置是电阻档刻度的〝〞位置。
③当红、黑表蜿蜒接入某一电阻时图丙，经过电流表的电流__________，一个对应一个电流值，我们可以在刻度盘上直接标出与I值对应的值，就可以从刻度盘上直接读出的值。
《学会使用多用电表》 学历案
《学会使用多用电表》学历案一、学习目标1、了解多用电表的基本结构和功能。
2、掌握多用电表测量电压、电流和电阻的方法。
3、学会正确读取多用电表的测量数据。
4、能够根据测量需求选择合适的量程。
二、学习重难点1、重点（1）多用电表测量电压、电流和电阻的原理。
（2）多用电表的使用方法和读数规则。
2、难点（1）理解多用电表测量电阻的原理和操作。
（2）正确选择多用电表的量程，减小测量误差。
三、知识准备1、电路的基本概念，如电压、电流和电阻。
2、欧姆定律：I ＝ U ／ R ，其中 I 表示电流，U 表示电压，R 表示电阻。
四、学习过程（一）多用电表的结构多用电表通常由表头、选择开关、测量电路、表笔等部分组成。
表头是多用电表的核心部件，用于指示测量的数值。
选择开关用于选择不同的测量功能和量程。
测量电路则根据不同的测量功能进行相应的设计。
（二）多用电表测量电压1、选择合适的量程在测量电压之前，需要根据待测电压的大小估计选择合适的量程。
如果无法估计，应先选择较大的量程进行试测，然后根据测量结果再选择合适的量程。
2、连接表笔将红表笔插入“＋”插孔，黑表笔插入“”插孔。
然后将表笔与待测电路并联，注意表笔的极性要正确。
3、读取测量数据读取电压值时，根据所选量程和表盘刻度进行读数。
（三）多用电表测量电流1、量程选择如同测量电压，先估计电流大小选择合适量程，若无法估计，从大量程开始试测。
2、表笔连接将红表笔插入“＋”插孔，黑表笔插入“”插孔。
表笔与待测电路串联。
3、读数根据量程和表盘刻度读取电流值。
（四）多用电表测量电阻1、机械调零使用前，先检查表针是否指在左端零刻度线上。
若不在，应进行机械调零，用螺丝刀旋转表盘下方的调零螺丝，使指针指在零刻度线。
2、选择倍率根据待测电阻的估计值选择合适的倍率。
选择的原则是使测量值尽量在表盘刻度的中间区域，以减小测量误差。
3、欧姆调零将红、黑表笔短接，调节欧姆调零旋钮，使指针指在右端零刻度线上。
《学生实验：练习使用多用电表》 学历案
《学生实验：练习使用多用电表》学历案一、实验目标1、了解多用电表的基本结构和功能，认识表盘上各刻度线和量程的含义。
2、学会正确使用多用电表测量电压、电流和电阻。
3、掌握使用多用电表测量二极管的正负极性和好坏。
二、实验原理1、多用电表的基本原理多用电表是一种可以测量多种电学量的仪器，它主要由表头、测量电路和转换开关等部分组成。
表头是一个灵敏电流计，其满偏电流和内阻一般都很小。
测量电路是通过不同的电阻组合来实现不同量程的测量，转换开关用于选择不同的测量功能和量程。
2、测量电压和电流的原理测量电压时，多用电表与被测电路并联，通过表头和分压电阻构成的测量电路，将被测电压按一定比例减小后测量。
测量电流时，多用电表与被测电路串联，通过表头和分流电阻构成的测量电路，将被测电流按一定比例减小后测量。
3、测量电阻的原理测量电阻时，多用电表内部有一个电源，通过表头、调零电阻、测量电阻和电池构成闭合回路。
当红黑表笔短接时，调节调零电阻使表头指针满偏。
当测量未知电阻时，表头指针偏转的角度与通过表头的电流成正比，从而可以根据表盘刻度读出电阻值。
三、实验器材多用电表、干电池、小灯泡、定值电阻、二极管、导线若干四、实验步骤1、观察多用电表的表盘仔细观察多用电表的表盘，了解各刻度线的含义和量程。
注意区分直流电压、直流电流、交流电压、电阻等刻度线。
2、机械调零使用前，先检查表针是否停在左端零刻度处。
若不在，应调节机械调零旋钮，使表针指零。
3、选择测量项目和量程根据被测物理量的性质和大小，选择合适的测量项目和量程。
测量电压时，应选择直流电压档，并根据估计的电压值选择合适的量程；测量电流时，应选择直流电流档，并选择合适的量程；测量电阻时，应选择电阻档，并选择合适的量程。
4、测量电压（1）将多用电表并联在被测电路两端，红表笔接高电势端，黑表笔接低电势端。
（2）读取电压值，注意选择的量程和对应的刻度线。
5、测量电流（1）将多用电表串联在被测电路中，红表笔接电流流入端，黑表笔接电流流出端。
高中物理多用电表实验教案
高中物理多用电表实验教案实验目的：1. 了解多用电表的基本原理和用途。
2. 学会使用多用电表进行电压、电流和电阻的测量。
实验仪器和材料：1. 多用电表2. 电池（1.5V）、电阻器、导线等实验步骤：1. 将多用电表选择到“电压”档位，并将黑色表笔连接到多用电表的COM接口上，红色表笔连接到VΩmA接口上。
2. 将电池的正极和负极分别连接到多用电表的两个接口上，观察多用电表显示的电压值。
3. 将多用电表的档位调至“电流”档位，再将电池依次连接到多用电表的两个接口上，观察多用电表显示的电流值。
4. 将多用电表的档位调至“电阻”档位，将电阻器连接到多用电表的两个接口上，观察多用电表显示的电阻值。
5. 总结实验结果并完成实验报告。
实验注意事项：1. 在使用多用电表时，要仔细查看仪器使用说明书，确保正确操作。
2. 电池的连接要正确，不要连接反了。
3. 在进行电压和电流测量时，要注意选择合适的档位，避免损坏仪器。
4. 在进行电阻测量时，要确保电路处于断开状态。
5. 实验结束后要将仪器归位并关闭电源。
实验结果分析：1. 电压、电流、电阻的测量结果应该与理论值相符合。
2. 实验中出现偏差的原因可能是测量时操作不当或仪器故障等。
拓展实验：1. 通过变换电路中的元件，进一步了解多用电表的用法。
2. 使用多用电表测量其他电学量，如功率、电容等。
实验小结：本实验通过使用多用电表，让学生初步了解了多用电表的基本用法和原理，提高了学生们的实际操作能力和实验技能。
多用电表是物理实验中常用的仪器，对于学生学习和理解电学知识十分重要。
愿同学们能够认真完成实验，并对多用电表的使用有更深入的了解。
《多用电表》--获奖优质精品教案 (10)
8．多用电表三维目标知识与技能理解并掌握欧姆表和多用电表的制作原理。
过程与方法掌握欧姆表的刻度确定过程和多用电表的组合过程。
情感、态度与价值观培养学生探索、发现，勇于创新的精神。
教学重点欧姆表和多用电表的制作原理。
教学难点理解欧姆表和多用电表的制作原理。
教学方法讲授法、讨论法、实验法。
教学用具投影仪、多用电表（指针式、数字式）。
教学过程［新课导入］我们已经学习过把电流表改装成电压表和量程较大的电流表的原理，能否将电流表改装成测量电阻，并能直接读出数值的欧姆表呢？本节课我们就来探究这方面的问题。
［新课教学］一、欧姆表【例题】在如图所示的电路中，电源有电动势E＝1.5V，内阻r＝0.5Ω，电流表满偏电流I g＝10 mA，电流表电阻R g＝7.5Ω，A、B为接线柱。
（1）用导线把A、B直接连起来，此时应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流？（2）调到满偏后保持R1的值不变，在A、B间接一个150Ω的电阻R2，电流表指针指着多少刻度的位置?（3）如果把任意电阻R接在A、B间，电流表读数I与R的值有什么关系?解析：（1）电流表电阻R g的值不能忽略，此时可以把电流表视为一个电阻。
由闭合电路的欧姆定律，有从中解出可变电阻R1的值：＝142Ω这表示，当两个接线柱直接连到一起，且表头指针恰好满偏时，可变电阻R1的值为142Ω。
（2）保持可变电阻R1的值不变，把R2＝150Ω接在A、B之间，设这时电流表读数为I2，由闭合电路欧姆定律＝0.050A＝5mA这表示，接入R2后，电表指在“5mA”刻度的位置。
（3）把任意电阻R接到A、B之间，设电流表读数为I，则代入数值后，得：解出：以上计算使我们不禁想到：如果把例题中电流表的“10mA”刻度线标为“0Ω”，“5mA”刻度线标为“150Ω”，其它电流刻度按的规律换成电阻的标度，它岂不成了可以直接测量电阻的仪器？从A、B接线柱引出两枝表笔，把表笔接在被测导体的两端，从刻度盘上直接读出导体电阻的数值，这不是很方便吗？1．构造及测量原理（1）构造右图的虚线框中的电路，其实就是一个最简单的欧姆表的电路原理图。
高中物理多用电表教案
高中物理多用电表教案教学目标：1. 理解多用电表的基本原理和工作原理。
2. 掌握多用电表的使用方法，包括电流、电压和电阻的测量。
3. 能够正确选择不同档位进行电量测量，并进行正确的读数和单位换算。
教学过程：一、多用电表的基本原理介绍（10分钟）1. 讲解多用电表的结构和工作原理，包括电流表、电压表和电阻表的使用方法。
2. 示范多用电表的正确定位和连接方式。
二、电流的测量（20分钟）1. 示范如何使用多用电表进行直流电流的测量。
2. 学生分组进行实验操作，测量各种不同电流值的电路。
3. 讲解如何选择不同档位和注意事项。
三、电压的测量（20分钟）1. 示范如何使用多用电表进行直流电压的测量。
2. 学生分组进行实验操作，测量各种不同电压值的电路。
3. 讲解如何选择不同档位和注意事项。
四、电阻的测量（20分钟）1. 示范如何使用多用电表进行电阻的测量。
2. 学生分组进行实验操作，测量各种不同电阻值的电路。
3. 讲解如何选择不同档位和注意事项。
五、实验结果的记录与分析（10分钟）1. 学生将实验结果记录在实验报告中，并进行数据分析。
2. 讲解如何正确的分析实验结果，并总结实验中的不足之处。
六、实验总结与评价（10分钟）1. 学生对实验过程和实验结果进行总结并对实验操作进行评价。
2. 教师对学生的实验表现进行评价与指导。
实验材料：1. 多用电表2. 直流电源3. 电路板4. 电阻器5. 连接线评价方式：1. 实验操作的准确性和实验结果的准确性。
2. 实验报告撰写的规范性和数据分析的逻辑性。
3. 实验过程中的合作能力和团队精神。
拓展延伸：1. 探究电线的电阻对电路的影响。
2. 设计一个反序电路，要求学生进行实验并分析实验结果。
3. 利用多用电表测量不同电路中的电流、电压和电阻，对比实验结果并分析差异。
教学反思：本实验设计了多用电表的基本操作，并结合电流、电压和电阻的测量，帮助学生更好地理解多用电表的使用方法。
多用电表优秀教案
多用电表教材分析“多用电表”是人教版高中物理选修3-1第二章第八节的内容，它是电流表、电压表改装学完后，研究欧姆表的改装问题，又是闭合电路欧姆定律的深化和实际应用，学生通过本节课的学习，既能巩固电学问题的分析思路，加深对闭合电路欧姆定律的理解，激发学生的学习兴趣，培养学生合作、探究、交流能力，具有很重要的实际意义。
【教学目标】（一）知识与技能1．了解多用电表的性能，知道多用电表的原理。
2．掌握电阻档（欧姆表）的原理，即利用闭合电路欧姆定律方法测量电阻的阻值。
3．学会应用多用电表测量电压、电流和电阻。
（二）过程与方法1．通过对欧姆表原理的分析，提高学生综合应用知识解决问题的能力。
2．通过应用多用电表测量电阻和电压，培养学生的动手实践能力。
（三）情感、态度与价值观运用多用电表进行一定的探究活动，提高学生应用物理知识解决实际问题的能力。
教学过程（一）情景引入、展示目标知识回顾：我们学习了电流计改装为大量程电流表、电压表。
我们先一起回顾一下是怎么改装的？现在我想通过一个电表直接对电阻进行测量，有以下仪器，你能帮我设计一个实验完成我的心愿吗？电流计（满偏电流为10mA、电流表电阻7.5Ω）、滑动变阻器、电源（电源的电动势E=1.5V,内阻r=0.5Ω）、导线若干。
提示：1、设计电路时，我们要明白用哪两端测电阻。
2、如果改装为欧姆表的话，零刻度线在左端还是在右端？3、改装后欧姆表的内阻为多少？（二）合作探究、精讲点播2、电流 ---- 电阻R10mA-----------0 Ω 8mA -----------37.5Ω 6mA -----------100Ω 4mA ---------- 225Ω 2mA ---------- 600Ω 0mA ---------- ∞Ω（二)表头刻度盘510 15 ΩΩ20 30 40 50100 200 500 ∞1K电阻R1、零刻度在右边，左边为无限大2、刻度不均匀，左边密、右边稀疏 (三）读数:表针示数乘以量程挡位数 （四）量程挡位的选择1、原则：使指针指在中间刻度附近2、指针偏角太小，应换高挡位；指针偏角太大，应换低挡位。
高中物理认识多用电表教案
高中物理认识多用电表教案
教学目标：
1. 了解多用电表的使用方法和原理；
2. 掌握多用电表的各项功能并能正确操作。
教学内容：
1. 多用电表的结构和原理；
2. 多用电表的使用方法；
3. 多用电表的各项功能。
教学重点：
1. 多用电表各个功能的操作方法；
2. 多用电表的应用场景。
教学难点：
1. 多用电表的功能原理；
2. 多用电表的准确操作。
教学过程：
一、导入（5分钟）
老师介绍今天的学习内容：认识多用电表。
并和学生一起讨论多用电表在生活中的应用场景。
二、理论知识讲解（15分钟）
1. 多用电表的结构和原理；
2. 多用电表的使用方法；
3. 多用电表的各项功能。
三、操作演示（20分钟）
老师向学生演示多用电表的正确使用方法，并让学生亲自操作多用电表进行测量练习。
四、小组讨论（10分钟）
学生分成小组讨论多用电表的不同功能，在生活中的应用场景，并向全班汇报讨论结果。
五、案例分析（10分钟）
老师提供几个实际案例给学生，让学生利用多用电表进行测量，并进行数据分析和解释。
六、总结（5分钟）
老师总结今天学习的内容，并提醒学生多用电表的正确使用方法和应用场景。
七、作业布置（5分钟）
布置作业：请同学们回家练习使用多用电表进行测量，并总结使用中遇到的问题和解决方法。
教学反思：
通过本次学习，学生可以认识到多用电表在生活中的重要性和应用场景，掌握多用电表的使用方法和原理，为今后更深入的学习和实践打下基础。
实验：练习使用多用电表说课稿 教学设计 教案
课题实验:练习使用多用电表课型教学目标一、知识与技能目标：1、了解多用电表的外部结构和欧姆挡的原理。
2、通过在实验探究中学会操作和使用多用电表，知道多用电表的使用规则及使用的注意事项。
3、学会应用多用电表测量电压、电流和电阻。
二、过程与方法：1．通过对欧姆表原理的分析，提高学生综合应用知识解决问题的能力。
2．通过应用多用电表测量电阻和电压，培养学生的动手实践能力。
三、情感态度及价值观：运用多用电表进行一定的探究活动，提高学生应用物理知识解决实际问题的能力。
重点难点重点：多用电表正确使用的方法和读数。
难点：多用电表中的欧姆挡的原理和使用。
教具准备多媒体设备、多用电表（50型）、导线、电池、电键、滑动变阻器、电阻箱课时安排2教学过程与教学内容教学方法、教学手段与学法、学情（一）引入新课1、通过前面的电学实验同学们掌握了电压表和电流表的使用，有哪一种仪器既能测电压又能测电流的呢？2、多用电表除了能测电压和电流还能有哪些功能？3、本节课我们就一起了解多用电表并探究多用电表的使用（二）新课教学1、介绍多用电表的外形并对关键部件多媒体展示多用电表并引导学生观察欧姆表、交直流电压电流表、交流2.5V电压表表盘的特点（1）观察多用电表的外形，认识选择开关的测量项目及量程；（2）交流与讨论：欧姆表、交直流电压电流表、交流2.5V电压表表盘各有什么特点？（3）检查多用电表的指针是否停在表盘刻度左端的零位置。
若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零；激发学生的求知欲望（1）、让学生了解多用电表的功能和各刻度线的特点，为量程的选择和读数奠定基础；（2）、学生学会机械调零学生分组交流与讨（4）将红、黑表笔分别插入“+”、“-”插孔。
2、引导学生学习练习多用电表的读数练习1、多媒体展示—正在测量中的多用电表表盘。
（1）如果是用直流10V挡测量电压，则读数为V。
（2）如果是用×100Ω挡测量电阻，则读数为Ω。
多用电表的使用 教案
多用电表的使用教案教案标题：多用电表的使用教学目标：1. 了解电表的基本原理和使用方法。
2. 掌握使用电表测量电流、电压和电阻的技巧。
3. 能够解决与电表相关的实际问题。
教学重点：1. 电表的基本原理和使用方法。
2. 电流、电压和电阻的测量技巧。
教学难点：1. 电表的使用方法。
2. 解决与电表相关的实际问题。
教学准备：1. 多个电表（模拟或数字电表）。
2. 多个电源（如电池、电源适配器等）。
3. 多个电阻器。
4. 实验线缆和插头。
5. 实验板或电路模型。
教学过程：步骤一：导入（5分钟）引导学生回顾电流、电压和电阻的基本概念，并与日常生活中的电器使用情况联系起来。
步骤二：讲解电表的基本原理和使用方法（10分钟）通过图示和简单的实物展示，向学生介绍电表的基本原理和使用方法。
重点解释电表的读数单位和量程选择。
步骤三：示范电流测量实验（15分钟）1. 连接电路：使用实验线缆和插头将电源、电表和电阻器连接成串联电路。
2. 设置电流量程：调整电表的量程选择，使其适应所测量电流的范围。
3. 测量电流：打开电源，调整电阻器的阻值，观察电表的读数，并记录测量结果。
步骤四：示范电压测量实验（15分钟）1. 连接电路：使用实验线缆和插头将电源、电表和电阻器连接成并联电路。
2. 设置电压量程：调整电表的量程选择，使其适应所测量电压的范围。
3. 测量电压：打开电源，调整电阻器的阻值，观察电表的读数，并记录测量结果。
步骤五：示范电阻测量实验（15分钟）1. 连接电路：使用实验线缆和插头将电源、电表和待测电阻连接成串联电路。
2. 测量电阻：打开电源，观察电表的读数，并记录测量结果。
步骤六：实践操作与讨论（15分钟）学生分组进行实践操作，选择不同的电路和测量对象进行测量，并记录测量结果。
随后，学生讨论实验中遇到的问题和解决方法。
步骤七：归纳总结（10分钟）引导学生总结电表的使用方法和注意事项，并与实际生活中的应用场景进行联系。
《多用电表的原理》高中物理教案
《多用电表的原理》高中物理教案一、教学目标1.知识与技能：o理解多用电表的基本原理和功能。
o掌握多用电表测量电压、电流和电阻的方法。
2.过程与方法：o通过讲解和示范，让学生了解多用电表的使用方法和注意事项。
o通过实验操作，培养学生的动手实践能力和实验观察能力。
3.情感态度与价值观：o激发学生对多用电表的兴趣和好奇心，提高学生对物理实验的积极性。
o培养学生的科学探究精神和团队合作意识。
二、教学重点与难点1.教学重点：多用电表的基本原理和功能，以及测量电压、电流和电阻的方法。
2.教学难点：多用电表的内部结构和刻度特点，以及欧姆表的测量原理。
三、教学准备1.实验器材：多用电表、电源、电阻器、导线等。
2.多媒体课件：包含多用电表的相关内容、实验演示视频、例题解析等。
四、教学过程1.导入新课o回顾电流、电压和电阻的概念，引出测量这些物理量的工具——多用电表。
o提问学生：“你们知道多用电表有哪些功能吗？它是如何工作的？”引出本节课的主题。
2.新课内容讲解o多用电表的基本原理：介绍多用电表的内部结构，包括表头、选择开关和测量线路等。
解释多用电表如何通过选择不同的测量线路来实现测量电压、电流和电阻的功能。
o欧姆表的测量原理：详细讲解欧姆表的测量原理，即利用闭合电路欧姆定律方法测量电阻的阻值。
介绍欧姆表的刻度特点和使用方法。
o多用电表的使用方法：演示多用电表测量电压、电流和电阻的操作步骤，强调注意事项和安全规范。
3.实验探究o分组进行实验，让学生亲自操作多用电表，测量不同电阻的阻值，记录实验数据。
o引导学生分析实验数据，验证欧姆表的测量原理和多用电表的准确性。
o讨论实验中可能出现的问题和误差来源，提出改进措施。
4.课堂练习与讨论o出示相关练习题，让学生运用多用电表进行电压、电流和电阻的测量计算。
o讨论多用电表在实际生活中的应用，如家用电器维修、电路检测等。
o鼓励学生分享使用多用电表的经验和技巧，互相学习交流。
5.课堂小结o总结本节课的主要内容，强调多用电表的基本原理和功能，以及测量电压、电流和电阻的方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多用电表教案
教案标题：多用电表教案
教案目标：
1. 理解电表的基本原理和功能。
2. 学习如何正确使用电表进行电流、电压和电阻的测量。
3. 培养学生的实验观察能力和数据分析能力。
教学准备：
1. 多个电表（至少每组2个）。
2. 电源和电线。
3. 不同电阻、电容和电感。
4. 实验电路板和电路元件。
5. 实验记录表格。
教学过程：
引入：
1. 向学生介绍电表的基本概念和作用，解释电表在测量电流、电压和电阻方面的重要性。
2. 引导学生思考电表在日常生活和工作中的应用。
实验操作：
1. 将学生分成小组，每组至少两个学生。
2. 分发实验电路板和电路元件给每个小组。
3. 向学生解释如何正确连接电表到电路中，确保测量结果准确可靠。
4. 指导学生进行以下实验：
a. 测量直流电流的大小。
b. 测量直流电压的大小。
c. 测量不同电阻的阻值。
d. 测量电容的容值。
e. 测量电感的感值。
5. 鼓励学生在实验过程中记录实验数据，并提供相应的实验记录表格。
数据分析：
1. 引导学生分析实验数据，对测量结果进行比较和总结。
2. 讨论实验中可能出现的误差来源，并提出改进的方法。
3. 引导学生思考电表的使用限制和适用范围。
拓展应用：
1. 提出一些与电表相关的实际问题，鼓励学生运用所学知识解决问题。
2. 引导学生思考如何在日常生活中合理使用电表，节约能源。
总结：
1. 对本节课的内容进行总结，强调电表的重要性和应用价值。
2. 鼓励学生继续探索电表的使用方法和实际应用。
教学延伸：
1. 鼓励学生自主学习更多关于电表的知识，并进行相关实验。
2. 组织学生参观电力实验室或电力公司，了解电表在实际工作中的应用。
评估方法：
1. 观察学生在实验中的操作是否正确和熟练。
2. 分析学生对实验数据的处理和分析能力。
3. 通过课堂讨论和问题解答，评估学生对电表知识的掌握程度。
教学反思：
1. 总结本节课的教学效果和学生反馈，对教学过程进行评估和反思。
2. 根据学生的学习情况和反馈，调整教学策略和方法，以提高教学效果。
注：此教案仅供参考，实际教学中应根据学生的年龄、学科要求和教学环境进行适当调整。
