lcd偏光片的工作原理
LCD结构及显示原理
Edge light Driver LSI Light diffuser Spacer Waveguide Prism Reflector
plate sheet
LCD 結构
LCD由三大組成部分構成: 玻璃基板、液晶、偏光片 ITO: Indium Tin Oxide氧化銦錫, 作為電极起上下
導通旳作用; ITO有阻值, 越厚其阻值越低; 框膠:形成密閉旳空間,供液晶注入; 間隙子:cell內間隙子,框間隙子,導電間隙子 液晶LC:有旋光性,與面板底色有關;
Sealant TFT Polarizer film
Color filter
Anisotropic conductor film
TAB Connection Control IC
Printed circuit board
Protective film
Common electrode Alignment film Liquid crystal Capacitor Display electrode Polarizer
后者TFT (Thin Film Transistor)
LCD分類
利用電光效應制作旳常用旳液晶顯示器大致有下列﹕
★ TN-LCD是Twist Nematic Liquid Crystal Disply旳 簡稱﹐即扭曲向列相液晶顯示,扭曲角為90°。
★ STN-LCD是Super Twist Nematic Liquid Crystal Disply旳簡稱﹐即超扭曲向列相液晶顯示,扭曲角不 是180 °〜270 °之間
透射式
反射式
半反半透式
近晶相液晶又稱層列型液晶
近晶相液晶是由棒狀或條狀旳分子組成﹐分子 排列成層﹐層內分子長軸相互平行﹐其方向能 够垂直于層面﹐或與層面成傾斜排列。因分子 排列整齊﹐其規整性接近晶體﹐具有二維有序 性,粘滯系數大。其分子結構如下圖﹕
液晶偏光片的组成与应用
液晶偏光片由哪几种膜组成?2017-10-101、偏光片工作原理偏光片(Polarizer )全称为偏振光片，可控制特定光束的偏振方向。
自然光在通过偏光片时，振动方向与偏光片透过轴垂直的光将被吸收，透过光只剩下振动方向与偏光片透过轴平行的偏振光。
液晶显示模组中有两张偏光片分别贴在玻璃基板两侧，下偏光片用于将背光源产生的光束转换为偏振光，上偏光片用于解析经液晶电调制后的偏振光，产生明暗对比，从而产生显示画面。
液晶显示模组的成像必须依靠偏振光，少了任何一张偏光片，液晶显示模组都不能显示图像。
液晶显示模组的基本结构如下图所示:2、偏光片基本结构偏光片主要由PVA 膜、TAC 膜、保护膜、离型膜和压敏胶等复合制 成。
偏光片的基本结构如下图所示：TACPVATACPSA 离型胶彩色滤光片抠胶薄膜晶体诗 偏光板 扩敬板保护膜 公从电极 配向膜 液品〃储电客间隙粒子 分汜片 檢蜕板 反射板偏光片的基本结构偏光片中起偏振作用的核心膜材是PVA膜。
PVA膜经染色后吸附具有二向吸收功能的碘分子，通过拉伸使碘分子在PVA膜上有序排列, 形成具有均匀二向吸收性能的偏光膜，其透过轴与拉伸的方向垂直。
构成偏光片的各种主要膜材所具备的特性及作用如下表所示:LCD面板特性与偏光片质量息息相关LCD对应16光片性能亮度偏光片透过率、厚度、时加机能膜对比度偏光片对比度.TACiHiffi机能膜视角TAC附加机能謨，偏光片忖相菱濮色度偏光片的贴合度、与补供般的贴合角度色调偏光片色调査料来淳,CNKI.舷还券J JWMF从价值分布上讲，在所有偏光片的原料成本中，PVA膜和TAC膜的成本占比最高，其中TAC膜占全部原料成本的50%左右，PVA膜占12%左右。
偏光片在整个显示产业链中，利润较好3 曲PVA (polyvinyI alcohol)膜全称聚乙烯醇薄膜，其组分主要是碳氢氧等轻原子，因此具有咼透光和咼延展性等特点。
将PVA膜在染色槽中染色后，其表面会均匀地富集一层碘分子（或染料分子）。

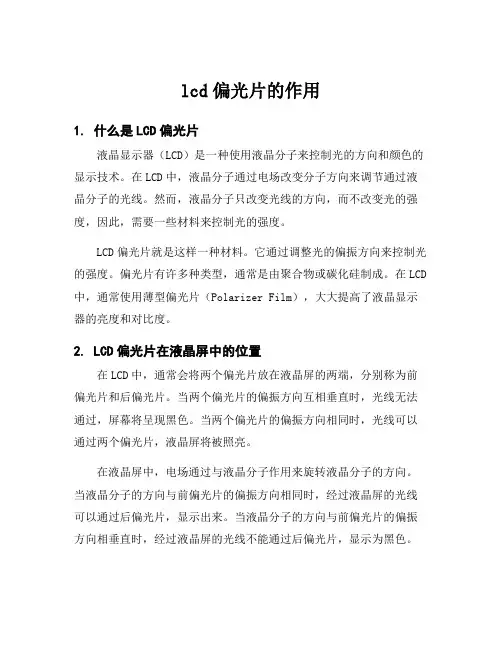

lcd偏光片的作用
lcd偏光片的作用1. 什么是LCD偏光片液晶显示器（LCD）是一种使用液晶分子来控制光的方向和颜色的显示技术。
在LCD中，液晶分子通过电场改变分子方向来调节通过液晶分子的光线。
然而，液晶分子只改变光线的方向，而不改变光的强度，因此，需要一些材料来控制光的强度。
LCD偏光片就是这样一种材料。
它通过调整光的偏振方向来控制光的强度。
偏光片有许多种类型，通常是由聚合物或碳化硅制成。
在LCD 中，通常使用薄型偏光片（Polarizer Film），大大提高了液晶显示器的亮度和对比度。
2. LCD偏光片在液晶屏中的位置在LCD中，通常会将两个偏光片放在液晶屏的两端，分别称为前偏光片和后偏光片。
当两个偏光片的偏振方向互相垂直时，光线无法通过，屏幕将呈现黑色。
当两个偏光片的偏振方向相同时，光线可以通过两个偏光片，液晶屏将被照亮。
在液晶屏中，电场通过与液晶分子作用来旋转液晶分子的方向。
当液晶分子的方向与前偏光片的偏振方向相同时，经过液晶屏的光线可以通过后偏光片，显示出来。
当液晶分子的方向与前偏光片的偏振方向相垂直时，经过液晶屏的光线不能通过后偏光片，显示为黑色。
3. LCD偏光片的作用LCD偏光片在液晶显示器中起到了重要的作用。
它可以:- 调整光线的偏振方向。
LCD偏光片可以旋转光的偏振方向，从而使光线的强度随之改变。
液晶分子的转向呈现出不同的状态，使得前偏光片的偏振方向发生了变化，从而产生不同的光线强度。
- 改善亮度和对比度。
由于LCD偏光片可以削弱一侧的光线，因此，当两个偏光片的偏振方向相同时，显示器的亮度将大大提高。
此外，液晶屏具有本身特殊的光学性质，可以调整偏光方向，从而改善对比度，使显示器显示更清晰的图像。
- 防止反射。
LCD偏光片可以减少表面反射，使光线进一步减少，并防止过多的光返回显示器，影响显示质量。
总之，LCD偏光片在液晶显示器中扮演了关键的角色，它通过旋转光线的偏振方向来控制光的强度，并改善液晶屏的亮度和对比度。
对LCD偏光片贴片工艺技术的分析
对LCD偏光片贴片工艺技术的分析摘要：随着信息技术的发展，人们对于面板需求越来越高，各个厂家也在不断革新生产工艺，降低次品率。
而LCD偏光贴片便是其中的关键工艺，若贴附不良，则会产生气泡问题。
因此，对其贴片工艺加强研究极为必要，本文便从LCD 偏光贴片工艺入手，简要分析其影响因素，并提出优化策略，以此降低贴片次品率。
关键词：LCD偏光片；贴片工艺；影响因素；优化策略前言：偏光片是显示器的关键材料，其成本约占其面板成本的6%左右。
在LCD偏光片贴片过程中，受工厂复杂工艺与其他因素的限制，难以保持百分百的良品率。
若出现次品，则需要由专人进行撕除，并将残留的片胶清除，这便增加了企业的人力成本。
因此，为提高良品率，加强对此工艺的研究十分必要，下文便对其工艺与原理进行简要分析。
1. LCD偏光片贴片工艺与原理1.1工艺LCD偏光片贴片指的是将偏光片贴至基板表面。
首先，机械手臂会将Chip （玻璃小板）从高空传输机中取出，对偏光片进行清洗，将Chip表面存在的脏污取出。
再经过机械对位、图像传感器对位、离型膜拆除，与上述Chip在贴附滚轮的作用下进行贴合。
若贴片设备为水平贴片，偏光片与基板会以一前一后的形式进行贴合，最后经过系统与人工的精度检查，流出设备，进入脱泡工序。
下游设备会以加热与加压的形式消除贴片过程中产生的气泡，以此完成整个贴片流程（如图1）。
图 1 LCD偏光片贴片流程1.2原理偏光片贴片的良品率与设备稳定性存在密切联系，而关键设备便是贴附设备。
此设备由滚轮、承载台、玻璃基板、传输部分、气缸、伺服马达组成。
其中贴附滚轮材质为橡胶，其硬度通常在80以下，50以上，直径在100mm以下，40mm以上。
其主要作用是通过滚轮的转动使玻璃在前进过程中与面板贴合一起。
此部长度较长，为保证滚轮与面板接触部分各处压力一致，其后侧会存在一根与其长度相同的金属杆作为支撑，以此实现面板的均匀受力。
承载平台则是由吸盘阵列组成，在整个贴附过程中起到固定作用。
LCD(液晶显示器)工艺流程
1、 偏光片：偏光片有一个固定的偏光轴。
偏光片的作用是只允许振动方向与其偏光轴方向相同的光通过，而振动方向与偏光轴垂直的光将被其吸收。
这样，当自 然光通过液晶盒的入射偏光片（称为起偏器）后，只剩下振动方向与起偏器偏光轴相同的光，即成为线性偏振光。
2、 ITO 玻璃：在平整的玻璃基板上镀了一层氧化铟锡层。
3、 液晶：具有类似晶体的各向异性的液态物质。
4、 取向层：液晶盒中玻璃片内侧的整个显示区覆盖着一层有机物聚酰亚胺取向薄层，这个取向层经用毛绒布定向摩擦，在薄层上会形成数纳米宽的细沟槽，从而 会使长棒型的液晶分子沿沟槽平行排列。
而上下两片玻璃的取向层是相互垂直的。
故在液晶层中间的液晶分子是逐渐扭曲的。
扭曲向列相液晶显示的工作原理 如下图：上图表示了在正交偏光片之间设置 TN 排列液晶盒时的电光效应，在这种情况下，自然光经过偏光片（检偏）后出射垂直振动方向的偏振光，经过 90度扭曲时，偏振方向亦顺着液晶旋转了 90度。
故无外加电压时光能透过，图 5-2-2（a ），而在施加一定电压时，由于液晶分子发生了偏转，分子长轴方向与电场方向一致 ，光的工艺流程 一、LCD 显示基本结构和原理: TN—取向层液晶层_过渡电极电极_--- 偏光片 ——口 °玻璃基板: ---- 电极封接框玻璃 偏光片偏光片 偏光片旋光性消失，光被遮断，图 5-2-2 （b ）o 如果把电极制作成图形，即实现了显示。
但如果在平行偏光片之间设置 TN 排列液晶盒，则光的透过与遮断关系就恰好与上述情形相反。
这种 TN 效应已成为目前正在广泛普及的TN 型液晶显示元件的工作原理并获得实际应用，可以用于实现白色背景上黑色图案或者黑色背景上白色图案的显示。
二、工艺流程简介：液晶显示器主要由ITO 导电玻璃、液晶、偏光片、封接材料（边框胶） 、导电胶、取向层、衬垫料等组成。
液晶显示器制造工艺流程就是这些材料的加工和组合过程。
液晶显示器制造全部过程大体分为 40多道工序，其中实际 TN-LCD 制程有20多道工序。

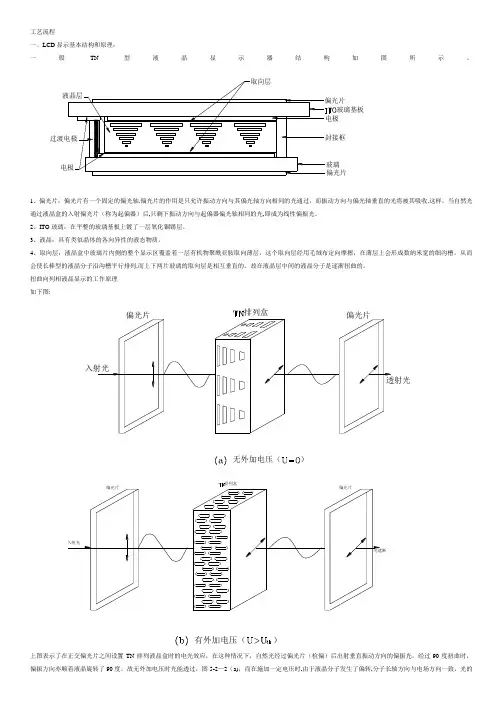

LCD(液晶显示器)工艺流程
工艺流程一、LCD 显示基本结构和原理： 一般TN型液晶显示器结构如图所示。
1、偏光片：偏光片有一个固定的偏光轴.偏光片的作用是只允许振动方向与其偏光轴方向相同的光通过，而振动方向与偏光轴垂直的光将被其吸收.这样，当自然光通过液晶盒的入射偏光片（称为起偏器）后,只剩下振动方向与起偏器偏光轴相同的光,即成为线性偏振光。
2、ITO 玻璃：在平整的玻璃基板上镀了一层氧化铟锡层。
3、液晶：具有类似晶体的各向异性的液态物质。
4、取向层：液晶盒中玻璃片内侧的整个显示区覆盖着一层有机物聚酰亚胺取向薄层，这个取向层经用毛绒布定向摩擦，在薄层上会形成数纳米宽的细沟槽，从而会使长棒型的液晶分子沿沟槽平行排列.而上下两片玻璃的取向层是相互垂直的。
故在液晶层中间的液晶分子是逐渐扭曲的。
扭曲向列相液晶显示的工作原理 如下图:排列盒无外加电压（）排列盒有外加电压（）上图表示了在正交偏光片之间设置TN 排列液晶盒时的电光效应，在这种情况下，自然光经过偏光片（检偏）后出射垂直振动方向的偏振光，经过90度扭曲时，偏振方向亦顺着液晶旋转了90度。
故无外加电压时光能透过，图5-2—2（a)，而在施加一定电压时,由于液晶分子发生了偏转,分子长轴方向与电场方向一致，光的旋光性消失，光被遮断,图5—2-2(b）。
如果把电极制作成图形,即实现了显示。
但如果在平行偏光片之间设置TN排列液晶盒,则光的透过与遮断关系就恰好与上述情形相反。
这种TN效应已成为目前正在广泛普及的TN型液晶显示元件的工作原理并获得实际应用，可以用于实现白色背景上黑色图案或者黑色背景上白色图案的显示。
二、工艺流程简介：液晶显示器主要由ITO导电玻璃、液晶、偏光片、封接材料(边框胶）、导电胶、取向层、衬垫料等组成。
液晶显示器制造工艺流程就是这些材料的加工和组合过程。
液晶显示器制造全部过程大体分为40多道工序,其中实际TN—LCD制程有20多道工序。
实际STN—LCD制程有30多道工序。
lcd偏光片介绍
我是TFT-LCD的，光通过的原理应该和CSTN得差不多。
假设下偏光板的偏光轴方向是60度，那么TFT基板的配向膜方向肯定也是60度（光利用率最高），基板不加电压时60度的偏振光通过后随着液晶分子旋转90度（TFT-LCD都是90度）,变成150度的偏振光，CF基板的配向膜和上偏的偏光轴方向都是150度，光便透过了。
这是Normally White 的情况，如果是Normally Black的话，上下偏光板的偏光轴方向相同，两层配向膜方向仍成90度，只要保持下偏光板的偏光轴方向和TFT基板的配向膜方向相同就可以了。
基本原理是这样，没错的。
但是，看来TFT与CSTN在这方面还是有区别的。
首先上下偏光片的偏光轴角度与配向角度肯定是不一样的。
其次还有一层延伸轴用来进行光的位相差。
整个偏光过程还是很奇妙的。
基本原理是这样，没错的。
但是，看来TFT与CSTN在这方面还是有区别的。
首先上下偏光片的偏光轴角度与配向角度肯定是不一样的。
其次还有一层延伸轴用来进行光的位相差。
整个偏光过程还是很奇妙的。
偏光片与与配向膜的沟巢方向可以是是平行的，也可以是垂直的，2楼的兄弟你只说了平行的情况，其实垂直的更平行的完全一样LCD用偏光片的结构及主要性能解析2006-11-9偏光片（polarizer）作为液晶显示器(LCD)的主要原材料之一，约占其制造成本的20%～30%，然而由于偏光片的制造技术一直被日本、韩国等国家所垄断，因此介绍偏光片的资料极少。
本文以TN型LCD用偏光片为例，对众多LCD偏光片使用者较为关心的一些问题加以介绍。
偏光片的结构偏光片是一种由多层高分子材料复合而成的具有产生偏振光功能的光学薄膜，按其在液晶屏的使用位置不同，大体上可分为面片（又称透过片）和底片两种（又称反射片），下图是典型TN型偏光片的面片和底片剖面结构示意图：各层的材质和主要功能偏光层：是由PVA（聚乙烯醇）薄膜经染色拉伸后制成，该层是偏光片的主要部分，也称偏光原膜。
偏光片的原理作用分类以及市场
偏光片的原理作用分类以及市场偏光片制造工序偏光片的基本结构是两层三醋酸纤维素酯薄膜(TAC)夹一层聚乙烯醇(PVA)；从制造工序而言，偏光片前道制造工序为聚乙烯醇(PVA)膜片卷，以碘液染色后做单轴延伸，形成偏光子再进行贴合，上下各加覆一层三醋酸纤维素酯(TAC)薄膜，并在上层TAC膜之外再加覆一表面保护膜，另在下层TAC膜之外以光学粘着剂贴附离型膜或者反射膜后再贴合表面保护膜，最后进入后道切割工序。
偏光片的制作主要有延伸法及涂布法，延伸法是目前的主流工艺。
偏光片（Polarizer）是液晶面板关键零件，是目前业界投资最为热门的行业之一，其成本约占面板原材料制造成本的11%左右。
据著名调研组织Displaybank指出，全球偏光片市场销售额2006年增长到45亿美元。
由于2007年大尺寸面板市场仍持续增长，市场规模仍将不断增长，年增幅约11%左右。
然而由于偏光片的制造技术一直被日本、韩国等国家所垄断，我国偏光片产业规模较小，且产品档次较低，因而市场发展潜力巨大。
偏光板的主要作用是可以将不具偏极性的自然光转化为偏极光，使与电场呈垂直方向的光线通过，让LCD面板能正常显示影像。
偏光板产业最早萌芽于日本，产品多应用于如手表和闹钟等低阶的TN 型单色显示器上；其后随着日本 TFT - LCD 工业的大发展，TFT 型的偏光板逐渐崭露头角，截止到1999 年的统计数据显示，全球TFT 用偏光板市场规模为2 . 7 亿美元。
1999 年5 月,我国台湾省第一家偏光片厂商力特光电投产，标志着日本厂商独占偏光片市场的时代结束，但力特的技术依然来源于日本厂商的技术授权。
而韩国则于2000 年初开始进军TFT 用偏光板市场，首家厂商LG 化学于2 000 年3 月量产，年产能125 万片。
偏光片的主要作用就是使通过偏光片的自然光变成偏振光。
n偏光片是一种产生和检测偏振光的片状光学功能材料。
偏光片是一种影响LCD液晶屏显示效果的关键组件。
液晶显示屏之偏光片简介及更换方法
液晶显示屏之偏光片简介及更换方法
家庭电器中，很多电器的液晶屏屏面的划伤、磕伤，实际上是其外部的偏光片受到损伤，只要内部的液晶玻璃板没有外伤就可以通过换膜，俗称液晶屏换（偏光片）膜，即更换外部偏光片加以修复，以免影响显示画质，在这里很多客户都或许不明白什幺是液晶屏的偏光片，也不清楚液晶屏如何正确的更换偏光片，下面浙江凯信光电科技有限公司就为大家一一介绍。
偏光片
液晶屏偏光片结构：
偏光片的基本结构包括：最中间的PVA（聚乙烯醇），两层TAC（三醋酸纤维素），PSA film（压敏胶），Release film(离型膜) 和Protective film（保护膜）。
其中，起到偏振作用的是PVA层，但是PVA极易水解，为了保护偏光膜的物理特性，因此在PVA的两侧各复合一层具有高光透过率、耐水性好又有一定机械强度的(TAC)薄膜进行防护，这就形成了偏光片原板。
在普通TN 型LCD偏光片生产中，根据不同的使用要求，需要在偏光片原板的一侧涂复一定厚度的PSA，并复合上对PSA进行保护的隔离膜;而在另一侧要根据产品类型，分别复合保护膜、反射膜,半透半反胶层膜，由此形成偏光片成品。
对STN型LCD偏光片产品，还要在PSA层一侧，根据客户的不同需要，按一定的补偿角度复合具有一定位相差补偿值的位相差膜和保护膜，由此形成。
偏光片(偏光板)知识
偏光片（偏光板）知识发表时间：2012-7-10 浏览：2258标签：偏光片偏光板所属专题：模切材料专题偏光板的主要作用是可以将不具偏极性的自然光转化为偏极光，使与电场呈垂直方向的光线通过，让LCD面板能正常显示影像。
偏光片的主要作用就是使通过偏光片的自然光变成偏振光。
偏光片是一种产生和检测偏振光的片状光学功能材料。
偏光片是一种影响LCD液晶屏显示效果的关键组件。
偏光板是使不具偏极性的自然光，产生偏极化，转变成偏极光，加上液晶分子扭转特性，达到控制光线的通过与否，从而提高透光率和视角范围，形成防眩等功能，是面板上游原材料领域十分重要的一类产品，而且约占lcd tv原材料成本的10%。
偏光片按功能分类：透射式偏光片反射式偏光片半透过半反射式偏光片补偿型偏光片偏光片按染色方法分类：碘系偏光片：容易获得高透过率、高偏振度的光学特性，但耐高温高湿的能力较差。
染料系偏光片：不容易获得高透过率、高偏振度的光学特性，但耐高温高湿的能力较好偏光片的组成最早的偏光片主要由中间能产生偏振光线的PVA膜，再在两面复合上TAV保护膜组成。
为了方便使用和得到不同的光学效果，偏光片供应商应液晶显示器制造商要求，又在两面涂覆上压敏胶，再覆上离型膜，这种偏光片是我们最常见到的TN普通全透射偏光片。
如果去掉一层离型膜，再复合一层反射膜，就是最普通的反射偏光片。
使用的压敏胶为耐高温防潮压敏胶，并对PVA进行特殊浸胶处理(染料系列产品)，所制成的偏光片即为宽温类型偏光片;在使用的压敏胶中加入阻止紫外线通过的成份，则可制成防紫外线偏光片;在透射原片上再复合上双折射光学补偿膜，则可制成STN用偏光片;在透射原片上再复合上光线转向膜，则可制成宽视角偏光片或窄视角偏光片;对使用的压敏胶、PVA膜或TAC膜着色，即为彩色偏光片。
实际上随着新型的液晶显示器产品不断开发出来，偏光片的类型也愈来愈多。
1、偏光PVA膜的特性偏光膜PVA作为一种使用延伸方法制成的产品，具有以下一些独特的特性：光线选择性：选择通过偏振方向与延伸方向一致的光线通过;温度、湿度敏感性：吸潮或加温后，被拉伸的成线性的分子链将会自动还原回团状的分子链，失去光线选择性。
偏光片的原理及应用
偏光片的原理及应用1. 偏光片的原理偏光片是一种具有特殊光学性质的材料，由于其在工业和科学领域的广泛应用，因此对其原理的了解变得非常重要。
偏光片通过筛选光波的振动方向，将特定方向的光波过滤掉，从而实现光的偏振效果。
以下是偏光片的原理和特性：1.1 光的波动性光具有波动性质，它是一种以电磁波形式传播的能量。
电磁波是由电场和磁场构成的，它们在垂直于波前传播的平面上振动。
1.2 光的偏振自然光中的光波在各个方向上振动，形成一个随机的波前，这被称为非偏振光。
而当光波在一个特定的方向上振动时，就形成了偏振光。
1.3 偏光片的结构偏光片是由聚合物或玻璃等材料制成的薄片，其中夹杂有一些具有特定结构的分子。
这些分子的结构使得它们只能让特定方向的光通过，而阻挡其他方向的光。
1.4 偏光片的工作原理偏光片的工作原理基于马克斯韦方程组和介质光学理论。
当自然光通过偏光片时，其振动方向与偏光片的结构相匹配的偏振光会被通过，而其他方向的光则会被阻挡。
2. 偏光片的应用由于偏光片独特的光学性质，它在各种应用中都发挥着重要的作用。
以下是偏光片在不同领域中的一些应用：2.1 光学仪器和设备偏光片在光学仪器和设备中广泛应用。
例如，在显微镜中，通过使用偏光片可以观察到样本中的晶体结构和纤维方向。
在摄影和摄像中，使用偏光片可以消除反射和增强色彩。
2.2 显示技术液晶显示器（LCD）是一种广泛使用偏光片的设备。
在LCD中，偏光片用于控制和调节光的传播方向，从而实现显示效果。
2.3 光通信偏光片在光通信领域也起着重要的作用。
通过使用偏光片，可以将不同方向的光波进行分离和组合，从而实现信号的传输和调制。
2.4 光学材料偏光片也被广泛用于制造光学材料。
通过改变偏光片的结构和特性，可以实现各种光学效应，例如色散、相位调制和各向异性。
2.5 光生物学在光生物学研究中，偏光片可以用于控制和分析光的传播方向和偏振状态。
这对于研究光敏元件和生物组织的光学特性非常重要。
偏光功能的原理
偏光功能的原理偏光是一种光波的振动方向在空间中具有一定方向性的现象。
偏光功能就是利用一定的方法来制备或改变偏光光束的传播方向和其所具有的偏振性质。
在日常生活中，我们经常会遇到偏光现象，比如太阳眼镜能够有效阻止强烈的阳光照射，这就是利用了偏光的原理。
在工业生产中，偏光功能也有着广泛的应用，比如LCD显示屏、偏光镜片等。
那么偏光功能的原理是什么呢？首先，我们来看一下光的性质。
光是一种电磁波，它在空间中传播时以波的形式振动。
而光波的振动方向有着不同的特性，我们将其振动方向与光的传播方向之间的关系称为偏振。
偏振光的产生可以通过一些方法来实现，比如反射、透射、散射等。
这些方法在光的传播过程中会使光波的振动方向发生改变，从而产生偏振现象。
其次，偏光功能的原理也与光的波动性质有关。
根据光的波动理论，光波在传播过程中会受到波动方向的限制，其中包括光的传播方向和振动方向。
当光波的波动方向受到限制时，就会产生偏振现象。
偏光功能的原理就是利用一定的方法来限制光波的振动方向，从而实现对光的偏振控制。
在偏光功能的应用中，有一种常见的偏光器件称为偏光片。
偏光片是一种能够选择性透过或阻挡特定振动方向光的器件，它是利用了偏光功能的原理来实现光的偏振控制。
偏光片的工作原理可以通过多晶体的吸收、传播或透射产生偏振性能。
通过利用这些原理，偏光片可以将非偏振光变成线偏振光，也可以将线偏振光转换成圆偏振光或者椭圆偏振光。
另外，偏光片还可以根据不同角度选择性地透过或者阻挡特定振动方向的光，这些特性使得偏光片在光学领域有着广泛的应用。
除了偏光片之外，偏光功能的原理还可以应用在LCD显示屏上。
LCD显示屏广泛应用于电子产品中，它是利用了偏光功能的原理来实现图像的显示。
LCD显示屏是通过改变液晶分子的排列状态来控制光的透过和阻隔，从而实现图像的显示。
在LCD显示屏中，通过调节液晶层的偏振状态和偏光片的夹角，可以实现对光的偏振控制，进而实现图像的显示效果。
偏光片材料、原理、工艺、作用简介完整版
浅谈偏光片的技术与发展趋势摘要:文章针对我国平板显示产业快速发展过程中重要的上游配套关键原材料偏光片产品的原理、制造工艺、技术发展趋势进行了简要分析和介绍。
全文力图以简洁的文字、借助相关资料来解析偏光片的有关知识，旨在让更多平板显示业界人士更多地了解偏光片产品的种类、工作原理及其制造过程，促进我国大陆地区偏光片产业的发展。
关键词:偏光片;原理;制造工艺;技术趋势。
其成本约上作为型，相应的用偏(通常用PVA)偏性，制成具有偏光作用的偏光膜，如图1所示。
最早的偏光片主要由中间能产生偏振光线的PVA膜，再在两面复合上TAC保护膜组成。
为了方便使用和得到不同的光学效果，偏光片供应商应液晶显示器制造商的要求，又在两面涂覆上压敏胶，再覆上离型膜，这种偏光片是最常见到的TN普通全透射偏光片。
如果去掉一层离型膜，再复合一层反射膜，就是最普通的反射偏光片。
使用的压敏胶为耐高温防潮压敏胶，并对PVA进行特殊浸胶处理（染料系列产品)，所制成的偏光片即为宽温类型偏光片;在使用的压敏胶中加入阻止紫外线通过的成份，则可制成防紫外线偏光片;在透射原片上再复合上双折射光学补偿膜，则可制成STN用偏光片;在透射原片上再图1碘及其离子在偏光膜上的形态复合上光线转向膜，则可制成宽视角偏光片或窄视角偏光片;对使用的压敏胶、PVA膜或TAC膜着色，即为彩色偏光片。
实际上随着新型的液晶显示器产品不断开发出来，偏光片的类型也愈来愈多。
（二）偏光片的种类偏光膜的应用范围很广，不但能使用在LCD上作为偏光材料，也可用于太阳眼镜、防眩护目镜、摄影器材的滤光镜、汽车头灯防眩处理及光量调整器，其它还有偏光显微镜与特殊医疗用眼镜（1）偏光片按功能分类如图所示偏光片按碘系偏光PVA与碘聚乙烯偏光膜:用酸为触媒，将PVA脱水，使PVA分子中含一定量乙烯结构，再加以延伸定向，使之具有偏旋光性能。
三、偏光片的结构及特性说明（如图所示）。
偏光层:是由PVAC聚乙烯醇)薄膜经染色拉伸后制成，该层是偏光片的主要部分，也称偏光原膜。
偏光片材料、原理、工艺、作用简介完整版
浅谈偏光片的技术与发展趋势摘要:文章针对我国平板显示产业快速发展过程中重要的上游配套关键原材料偏光片产品的原理、制造工艺、技术发展趋势进行了简要分析和介绍。
全文力图以简洁的文字、借助相关资料来解析偏光片的有关知识，旨在让更多平板显示业界人士更多地了解偏光片产品的种类、工作原理及其制造过程，促进我国大陆地区偏光片产业的发展。
关键词:偏光片;原理;制造工艺;技术趋势。
一、引言偏光片(Cpolarizer)是液晶面板的关键零件，是目前业界投资最为热门的行业之一，其成本约占面板原材料制造成本的7%左右。
需说明的是偏光片的应用范围很广，不但能使用在LCD上作为偏光材料，亦可用于太阳眼镜、防眩护目镜、摄影器材的滤光镜、汽车头灯防眩处理及光量调整器等，其它还有偏光显微镜与特殊医疗用眼镜由于目前偏光片的制造技术一直被日本、韩国、中国台湾等国家和地区所垄断，中国大陆生产偏光片的企业尚少，而目_主要产品为TN/STN型产品，目前内地上马的LCD生产线多为TFT型，相应的TFT型偏光片的市场缺口大，大部分产品主要依赖进口，极大影响了我国液晶产品的竞争能力。
因而发展偏光片项目对完善我国液晶上游产业链，降低产品成本，提高市场竞争力有着重要意义。
在深圳市政府的大力支持以及深超公司的推动下，深纺织集团日前确定投资上马宽幅TFT- LCD用偏光片项目(盛波光电)，预计2011年三季度投产，该项目的建成将填补我国大陆地区该产业的空白。
现就有关偏光片技术原理以及发展趋势做简要探讨，以飨读者。
偏光片原理与制造工艺二、偏光片原理及种类（一）原理目前最通用的偏光膜是兰特在1938年所发明的H片，其制法如下:首先把透/ KI的水溶液中，使碘离子扩散渗入内层的PVA，明塑料板(通常用PVA)浸渍在I2微热后拉伸，PVA板变长的同时也变得又窄又薄。
PVA分子本来是任意角度无规则性分布的，受力拉伸后就逐渐一致地偏转于作用力的方向，附着在PVA上的碘离子也跟随着有方向性，形成了碘离子的长链。
偏光片基础知识
十一、偏光片技术的发展方向
虽然目前偏光片的种类较多,但其性能提升还存在较大空间,主 要体现在以下几个方面:
可视性 ：高亮度--- 高透过率
高对比度--- 高偏光度、表面的防眩、防反射和低反射处理 温度补偿膜的开发
宽视角 --- 宽视角化、液晶性高分子薄膜 全彩色 --- 宽带宽补偿膜、全可视范围补偿、宽带宽相位补偿
离型膜 贴合
干燥
涂感压胶Biblioteka 卷返裁切裁切检查
包装
六、偏光片的生产过程
偏光片生产主要流程示意简图：
对水质及温湿 度要求较高， 是偏光片生产 的重点管控位
置
六、偏光片的生产过程
偏光片生产过程中的表面处理：
为了满足LCD的使用要求，通常在偏光片生产的时候会对TAC层进行 一些表面处理，以实现一些必要的功能。其中最常见的两种表面处理为： 抗反射（AR）和抗眩光（AG）
• 2、LCD对比度：偏光片对比度、偏光片TAC附加机能膜
• 3、LCD视角： 偏光片TAC附加机能膜、偏光片位相差膜
• 4、LCD色度： 偏光片的贴合角度、偏光片位相差补偿膜、偏光片
•
与补偿膜的贴合角度、宽视角机能膜的选用
• 5、LCD厚度： 偏光片厚度、补偿膜结构
• 6、LCD色调： 偏光片色调、偏光片位相差膜、液晶分子补偿膜
（3）偏光度（光学性能）：
偏光度也称为偏振率，其定义为：P=（I平行-I垂直）/ （I平行+I垂直） ×100%，式中I平行， I垂直分别是自然光经偏光片后，振动方向沿偏 光片偏光轴和垂直偏光轴方向上透射光光强。理想情况下I垂直=0，此 时P=1，偏振率为100%
（4）透光率和透射光谱（光学性能）：
一、偏光片的定义
lcd偏光片的作用
lcd偏光片的作用LCD偏光片的作用LCD（液晶显示器）是我们日常生活中广泛使用的一种显示技术。
而在LCD中，偏光片起着重要的作用。
本文将详细介绍LCD偏光片的作用和原理。
一、LCD的工作原理在了解LCD偏光片的作用之前，我们先来了解一下LCD的基本工作原理。
LCD是一种通过液晶分子的定向来控制光的传播方向和透过程度的显示技术。
它主要由液晶层、玻璃基板和偏光片组成。
液晶层是LCD的核心部分，它由一层液晶分子构成。
液晶分子具有天然的偏振性，即只能沿特定方向振动的特性。
液晶分子的定向可以通过施加电场来改变，从而控制光的透过程度。
具体来说，当电场作用于液晶分子时，液晶分子会发生定向变化，使得光线通过时的偏振方向发生改变，从而控制光的透过程度，实现图像的显示。
二、LCD偏光片的作用在LCD的显示过程中，偏光片起到了至关重要的作用。
LCD通常需要两片偏光片来控制光的透过程度和传播方向。
其中一片偏光片称为偏光片1，它的偏振方向与液晶分子的初始定向方向一致；另一片偏光片称为偏光片2，它的偏振方向与液晶分子的初始定向方向垂直。
当没有电场作用于液晶分子时，液晶分子的定向与偏光片1的偏振方向一致，光线通过偏光片1后会发生偏振，只有与偏光方向一致的光线能够透过偏光片2，其他方向的光线被偏光片2阻挡，这样显示器就呈现黑色。
当电场作用于液晶分子时，液晶分子的定向发生改变，与偏光片1的偏振方向垂直，使得光线无法通过偏光片1，进而无法透过偏光片2。
这样显示器就呈现白色。
通过改变电场的作用，液晶分子的定向可以在有限的范围内变化，从而显示出不同的灰度。
通过调节电场的大小，可以实现不同亮度的显示。
三、LCD偏光片的优势偏光片在LCD中起到了关键的作用，它具有以下优势：1. 提高显示效果：偏光片的使用可以有效地控制光的透过程度和传播方向，从而提高显示效果。
通过调节电场，可以实现高亮度和高对比度的显示。
2. 节能环保：相比其他显示技术，LCD偏光片具有较低的功耗和较高的能源利用率。
IPS LCD的偏光片材质和原理介绍
偏光片基本构成 偏光 片基本构成偏光片的构成保护膜层 保护膜 层(PF)PVA分子 碘分子染色●●●●● ●●● ●●●吸収轴偏光子层(PVA) 偏光子层 ・光学机能付与 PVA保护层 保护层(TAC) ・強度付与 ・耐久性付与 离型膜层 离型膜 层(SP) 粘着剂层 粘着剂 层(PSA)偏光度与透过率 偏光度与 透过率的 的折衷 折衷关系 关系偏光子层决定了偏光片的偏光性能、透过率，同 偏光子 时也是影响偏光片色调和光学耐久性的主要部分 片色 学※透过率：影响白表示时的辉度；偏光度：影响对比度 ※偏光度与透过率为右图所示折衷关系，可通过制程调节其在曲 线中位置 ※高透过率品在耐久时偏光性能下降较大,因此高偏光度品相对有 较强的光学耐久性能透過率透過率(％) 透過率( 碘素系 39～46偏光度( 偏光度(％) 98～ 98 ～99.99 99 99.99以上 99以上 99以上1偏光片的工作原理 偏光 片的工作原理自然光在传播过程中，由于外界的影响，造成各个振动方向上的强度不等，通 过偏光板使某一方向的光矢量振动强于其它方向，使它表现为直线性偏振光。
自然光透过轴吸收轴y线性偏光透过率: 50%( 50%(理想) 偏光度: 100%2偏光片的工作原理 偏光 片的工作原理偏光板光射入自然光： 自然光 ：随机的振动方向线性偏振光： 线性偏振光 ： 确定的振动方向仅垂直于吸收轴的偏光成分可透过 【偏光片机能】 如上图所示、 将２张偏光片直交放置的話、完全遮断光线的透过3偏光板在液晶模组中 偏光 板在液晶模组中的机能表现 的机能表现TFT 下偏光板吸収轴 吸収 轴液晶层滤光片上偏光板光射入电压OFF 电压 OFFLCD表示 LCD 表示【黑表示 黑表示】 】※在电压 在电压OFF OFF状态下，液晶层的排列方式不改变入射光的偏光方向 状态下，液晶层的排列方式不改变入射光的偏光方向。
。
※透过液晶层后的光线会被上偏光板吸收， 透过液晶层后的光线会被上偏光板吸收，LCD LCD表示为黑 表示为黑4偏光板在液晶模组中 偏光 板在液晶模组中的机能 的机能表现 表现下偏光板 TFT 液晶层 滤光片 上偏光板吸収轴 吸収 轴光射入LCD表示 LCD 表示【白表示】电压ON 电压 ON※在电压 在电压O ON状态下，液晶层的排列方式发生变化, 状态下，液晶层的排列方式发生变化, 会改变入射光的偏光方向。
lcd偏光片的工作原理
lcd偏光片的工作原理LCD（液晶显示器）是一种常见的显示技术，它广泛应用于电视、计算机显示器和移动设备中。
而LCD偏光片是LCD显示器中至关重要的组成部分，它的工作原理对于理解LCD显示器的原理和性能至关重要。
我们来了解一下LCD显示器的基本结构。
LCD显示器由液晶材料、偏光片、电极和背光源等组成。
液晶材料是一种特殊的有机化合物，具有具有独特的光学特性。
液晶分为向列型和向行型两种，其中向列型液晶显示器是最常见的类型。
LCD显示器中的液晶材料被夹在两块平行的玻璃基板之间，这两块基板上分别涂有透明的导电膜和偏光片。
液晶材料的分子具有一定的长轴和短轴，当电场作用于液晶材料时，液晶分子的长轴会与电场方向平行，从而使液晶分子发生定向。
而偏光片的作用是控制光的偏振方向。
偏光片可以使只有一个方向的光通过，而将其他方向的光阻挡。
在LCD显示器中，有两个偏光片，一个位于液晶屏的前面，称为前偏光片，另一个位于液晶屏的后面，称为后偏光片。
这两个偏光片的偏振方向是垂直的。
当液晶屏上没有电场作用时，液晶分子的长轴与短轴的方向是随机的，偏光片的偏振方向与液晶分子的方向没有关系，因此光线通过液晶屏时会被第一个偏光片阻挡。
此时，液晶屏上显示的是黑色。
当电场作用于液晶屏时，液晶分子的长轴会与电场方向平行，液晶分子会发生定向。
由于液晶分子的定向会改变光的偏振方向，使其与第一个偏光片的偏振方向相同，因此光线可以通过液晶屏。
此时，液晶屏上显示的是亮色。
LCD显示器中的电极用于产生电场，控制液晶分子的定向。
电极通电时，会在液晶屏上产生电场，使液晶分子发生定向，从而控制光的透过程度，从而实现显示效果。
LCD显示器中的背光源是为了提供光源，使得显示内容能够被人眼看到。
背光源通常采用冷阴极灯或LED作为光源。
LCD偏光片的工作原理是利用偏光片的特性，通过对液晶分子定向的控制，改变光的偏振方向，从而控制光的透过程度，实现显示效果。
LCD偏光片在LCD显示器中起到至关重要的作用，它的工作原理对于理解和应用LCD显示器具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
lcd偏光片的工作原理
LCD（Liquid Crystal Display）是一种广泛应用于电子产品中的显示技术。
在LCD中，偏光片起着至关重要的作用。
本文将详细介绍LCD偏光片的工作原理。
1. 偏光片的基本原理
偏光片是一种光学器件，它可以选择性地传递或阻挡特定方向的光。
偏光片的工作原理基于光的偏振性质，光波在传播过程中会沿着特定方向振动。
偏光片通过一系列的微观结构，使得只有特定方向的光通过，而其他方向的光被阻挡。
2. LCD显示原理
在LCD中，液晶层是实现图像显示的关键部分。
液晶是一种特殊的有机化合物，具有可以通过电场改变光的偏振方向的特性。
液晶层由两块玻璃基板夹层而成，内部填充了液晶分子。
3. 偏光片在LCD中的作用
在液晶层的上下两个表面分别贴有偏光片，它们的偏振方向垂直或平行。
当没有电场作用于液晶分子时，液晶分子会使光的偏振方向旋转90度，导致通过上下两个偏光片的光互相垂直，LCD屏幕上不会显示任何图像。
4. 电场的作用
当电场施加到液晶层上时，液晶分子会重新排列，使光的偏振方向
不再旋转。
这样，通过上下两个偏光片的光就可以互相通过，显示器上的图像就会出现。
通过控制液晶分子的排列方式和电场的强弱，可以控制图像的显示和消失。
5. 线性偏振光和透过率
当两个偏光片的偏振方向平行时，称为平行偏光。
此时，通过液晶层的光会被上下两个偏光片完全透过，显示器上的图像会呈现最亮的状态。
当两个偏光片的偏振方向垂直时，称为交叉偏光。
此时，通过液晶层的光会被上下两个偏光片完全阻挡，显示器上的图像会呈现最暗的状态。
6. 亮度调节
通过调节电场的强弱，可以改变液晶分子的排列方式，从而控制光的偏振方向的旋转程度。
当电场强时，液晶分子排列得更加整齐，光的偏振方向的旋转程度较小，显示器上的图像会更亮。
当电场弱时，液晶分子排列得更加松散，光的偏振方向的旋转程度较大，显示器上的图像会更暗。
7. 颜色显示
LCD显示器可以通过在液晶层中引入彩色滤光片来实现彩色显示。
彩色滤光片可以将白光分解为红、绿、蓝三原色的光，通过液晶层的控制，可以按照不同的比例通过红、绿、蓝三个色素滤光片，从而实现对不同颜色的显示。
总结：
LCD偏光片是LCD显示器中重要的组成部分，它通过选择性地传递或阻挡特定方向的光来实现图像的显示。
通过调节电场的强弱，可以改变液晶分子的排列方式，进而控制光的偏振方向的旋转程度，从而实现显示器亮度的调节。
通过引入彩色滤光片，可以实现彩色显示。
LCD偏光片的工作原理为我们提供了高质量、高清晰度的图像显示。
