机械设备的拆卸与装配

合集下载

机械设备拆卸装

它的不足之处是如果击卸方法不对，零件容易损伤或破坏。
击卸适用的场合广泛，一般零件几乎都可以用击卸方法拆卸。
（2）击卸分类击卸大致分为三类：
1)用锤子击卸：在机修中，由于拆卸件是各种各样的，一般都是就地拆卸为多，故使用锤子击卸十分普遍。
2)利用零件自重冲击拆卸：在某种场合适合利用零件自重冲击的能量来拆卸零件，例如一些锻压设备拆卸锤头与锤杆往往采用这种办法。
2. 拉卸
拉卸是使用专用拉具把零件拆卸下来的一种静力拆卸方法。
(1) 拉卸的优缺点拉卸的优点是拆卸件不受冲击力，拉卸比较安全，不易破坏零件；其缺点是需要制作专用拉具。
拉卸是拆卸工作中常用方法，尤其适用于精度较高，不许敲击的零件和无法敲击的零件。
(2) 拉卸分类
1) 轴端零件的拉卸：利用各种拉出器拉卸装于轴端的带轮、齿轮以及轴承等零件的情形，见图6—10。拉卸时，拉出器拉钩应保持平行，钩子与零件接触要平整，不然容易打滑。
2)设备的拆卸程序与装配程序相反。在切断电源后，先拆外部附件，再将整机拆成部件，最后拆成零件，并按部件归并放置，不准就地乱扔乱放，特别是还可以继续使用的零件更应保管好，精密零件要单独存放，丝杠与长度大的轴类零件应悬挂起来，以免变形。螺钉、垫圈等标准件可集中放在专用箱内。
3)选择合适的拆卸方法，正确使用拆卸工具。
2) 要对击卸件采取保护措施，通常用铜棒、胶木棒、木棒及木板等保护被击的轴端、套端及轮缘等。如图6-9所示，
图6-9a所示为保护主轴的垫铁；图6-9b所示是为了保护轴端顶尖孔而制作的平整垫铁；图6—9c 所示是为了保护轴端螺纹不受直接敲击，用螺母加垫套锁住轴的肩台，以减轻螺纹受力；图6-9d 所示是利用废

联轴器的装配和拆卸方法

联轴器的装配和拆卸方法联轴器的装配和拆卸方法联轴器的装配，在机械检修中属于比较简单的检修工艺。

在联轴器装配中关键要掌握轮毂在轴上的装配、联轴器所联接两轴的对中、零部件的检查及按图纸要求装配联轴器等环节。

1）轮毂在轴上的装配方法轮毂在轴上的装配时联轴器安装的关键之一。

轮毂与轴的配合大多为过盈配合，联接分为有键联接和无键联接，轮毂的轴孔又分为圆柱形轴孔与锥形轴孔两种形式。

装配方法有静力压入法、动力压入法、温差装配法及液压装配法等。

（1）静力压入法这种方法是根据轮毂项轴上装配时所需压入力的大小不同、采用夹钳、千斤顶、手动或机动的压力机进行，静力压入法一般用于锥形轴孔。

由于静力压入法收到压力机械的限制，在过盈较大时，施加很大的力比较困难。

同时，在压入过程中会切去轮毂与轴之间配合面上不平的微小的凸峰，使配合面受到损坏。

因此，这种方法一般应用不多。

（2）动力压入法这种方法是指采用冲击工具或机械来完成轮毂向轴上的装配过程，一般用于轮毂与轴之间的配合使过渡配合或过盈不大的场合。

装配现场通常用手锤敲打的方法，方法是在轮毂的端面上垫放木块、铅块或其他软材料作缓冲件，依靠手锤的冲击力，把轮毂敲入。

这种方法对用铸铁、淬过火的钢、铸造合金等脆性材料制造的轮毂，有局部损伤的危险，不宜采用。

这种方法同样会损伤配合表面，故经常用于低速和小型联轴器的装配。

（3）温差装配法用加热的方法是轮毂受热膨胀或用冷却的方法使轴端受冷收缩，从而使轮毂轴孔的内径略大于轴端直径，亦即达到所谓的"容易装配值"，不需要施加很大的力，就能方便地把轮毂套装到轴上。

这种方法比静力压入法、动力压入法有较多的优点，对于用脆性材料制造的轮毂，采用温差装配法是十分合适的。

温差装配法大多采用加热的方法，冷却的方法用的比较少。

加热的方法有多种，有的将轮毂放入高闪点的油中进行油浴加热或焊枪烘烤，也有的用烤炉来加热，装配现场多采用油浴加热和焊枪烘烤。

油浴加热能达到的最高温度取决于油的性质，一般在200℃以下。

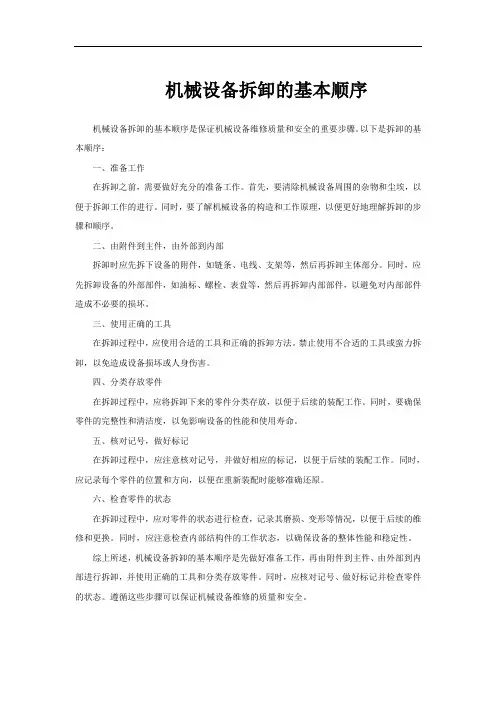

机械设备拆卸的基本顺序

机械设备拆卸的基本顺序
机械设备拆卸的基本顺序是保证机械设备维修质量和安全的重要步骤。

以下是拆卸的基本顺序：
一、准备工作
在拆卸之前，需要做好充分的准备工作。

首先，要清除机械设备周围的杂物和尘埃，以便于拆卸工作的进行。

同时，要了解机械设备的构造和工作原理，以便更好地理解拆卸的步骤和顺序。

二、由附件到主件，由外部到内部
拆卸时应先拆下设备的附件，如链条、电线、支架等，然后再拆卸主体部分。

同时，应先拆卸设备的外部部件，如油标、螺栓、表盘等，然后再拆卸内部部件，以避免对内部部件造成不必要的损坏。

三、使用正确的工具
在拆卸过程中，应使用合适的工具和正确的拆卸方法。

禁止使用不合适的工具或蛮力拆卸，以免造成设备损坏或人身伤害。

四、分类存放零件
在拆卸过程中，应将拆卸下来的零件分类存放，以便于后续的装配工作。

同时，要确保零件的完整性和清洁度，以免影响设备的性能和使用寿命。

五、核对记号，做好标记
在拆卸过程中，应注意核对记号，并做好相应的标记，以便于后续的装配工作。

同时，应记录每个零件的位置和方向，以便在重新装配时能够准确还原。

六、检查零件的状态
在拆卸过程中，应对零件的状态进行检查，记录其磨损、变形等情况，以便于后续的维修和更换。

同时，应注意检查内部结构件的工作状态，以确保设备的整体性能和稳定性。

综上所述，机械设备拆卸的基本顺序是先做好准备工作，再由附件到主件、由外部到内部进行拆卸，并使用正确的工具和分类存放零件。

同时，应核对记号、做好标记并检查零件的状态。

遵循这些步骤可以保证机械设备维修的质量和安全。

机械拆装与装配的基础知识

零件的识别与分类
识别
根据零件的名称、规格和用途进行识别。
分类
将零件按照功能、材质、大小等进行分类。
机械装配技巧
03
装配前的准备
检查零件
确保所有零件齐全、无损坏，并核对零件的规格和编号，确保正确无误。
清理和准备
对需要装配的表面进行清理，去除油污、锈迹和其他杂质，确保装配面干净。
预装配
对于复杂机械，可以进行预装配，检查各部分是否配合良好，以便及时发现问题并调整。
02
03
04
减少磨损
润滑油可以在机械运动部件表面形成一层油膜，减少摩擦和磨损，延长机械使用寿命。
冷却作用
润滑油可以将机械运转时产生的热量带走，起到冷却作用，
防止机械过热。
密封作用
在某些机械中，润滑油还起到密封作用，防止气体或液体泄
漏。
减震缓冲
润滑油可以吸收机械运动产生的冲击和振动，起到减震缓冲
的作用。
05
安全操作规程
个人防护装备
安全帽
保护头部免受意外伤害。
防护眼镜
防止飞溅物、碎屑等伤害眼睛。
手套
保护手部免受摩擦和高温伤害。
耳塞
保护听力免受噪音伤害。
安全操作规范
01
遵守操作规程
按照规定的步骤和顺序进行拆装和装配。
注意周围环境
确保工作区域安全，避免其他人员或物体干扰。
03
02
使用合适的工具
机械拆装技巧
02
工具与设备
工具
螺丝刀、扳手、锤子、钳子、压力器等。
设备
工作台、起重机、压缩空气等。
拆卸步骤与注意事项
步骤
了解设备结构，确定拆卸顺序，选择合适的工具，逐步拆卸。

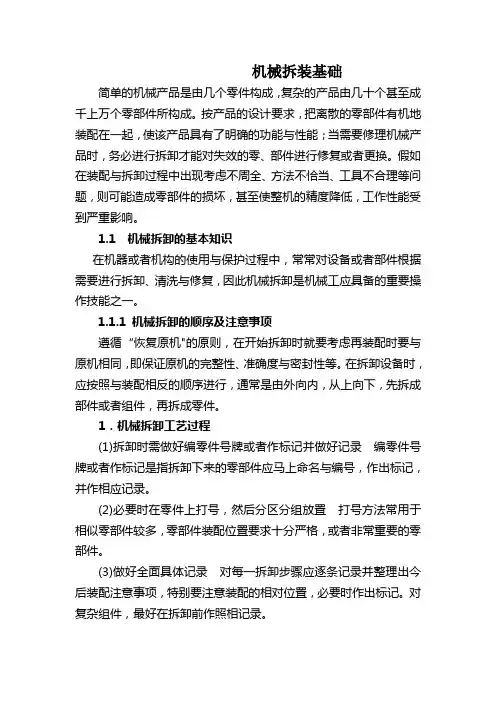

机械拆装基础

机械拆装基础简单的机械产品是由几个零件构成，复杂的产品由几十个甚至成千上万个零部件所构成。

按产品的设计要求，把离散的零部件有机地装配在一起，使该产品具有了明确的功能与性能；当需要修理机械产品时，务必进行拆卸才能对失效的零、部件进行修复或者更换。

假如在装配与拆卸过程中出现考虑不周全、方法不恰当、工具不合理等问题，则可能造成零部件的损坏，甚至使整机的精度降低，工作性能受到严重影响。

1.1 机械拆卸的基本知识在机器或者机构的使用与保护过程中，常常对设备或者部件根据需要进行拆卸、清洗与修复，因此机械拆卸是机械工应具备的重要操作技能之一。

1.1.1 机械拆卸的顺序及注意事项遵循“恢复原机"的原则，在开始拆卸时就要考虑再装配时要与原机相同，即保证原机的完整性、准确度与密封性等。

在拆卸设备时，应按照与装配相反的顺序进行，通常是由外向内，从上向下，先拆成部件或者组件，再拆成零件。

1．机械拆卸工艺过程(1)拆卸时需做好编零件号牌或者作标记并做好记录编零件号牌或者作标记是指拆卸下来的零部件应马上命名与编号，作出标记，并作相应记录。

(2)必要时在零件上打号，然后分区分组放置打号方法常用于相似零部件较多，零部件装配位置要求十分严格，或者非常重要的零部件。

(3)做好全面具体记录对每一拆卸步骤应逐条记录并整理出今后装配注意事项，特别要注意装配的相对位置，必要时作出标记。

对复杂组件，最好在拆卸前作照相记录。

2．拆卸过程中的注意事项(1)对不易拆卸或者拆卸后会降低联接质量与易损坏的联接件，应尽量不拆卸，过盈配合的衬套、销钉，壳体上的螺柱、螺套与丝套，与一些通过调整、拆开后不易调整复位的零件(如刻度盘、游标尺等)，通常不进行拆卸。

(2)拆卸时用力应适当，特别注意对要紧部件的拆卸，不能使其发生任何程度的损坏。

关于彼此互相配合的联接件，在务必损坏其中一个的情况下，应保留价值较高、制造困难或者质量较好的零件。

(3)用锤击法冲击零件时，务必加较软的衬垫，或者用较软材料的锤子(如铜锤)或者冲棒，以防损坏零件表面。

机械设备拆卸常用方法

拆卸的目的是为便于检修和维修。

由于机械设备的构造各有其特点，零部件在重量、结构、精度等各方面存在差异，若拆卸不当，将使零部件受损，造成不必要的浪费，甚至无法修复。

为保证维修质量，在解体之前必须周密计划，对可能遇到的问题有所估计，做到有步骤地进行拆卸。

0 1、拆卸前必须先弄清楚构造和工作原理机械设备种类繁多，构造各异。

应弄清所拆部分的结构特点、工作原理、性能、装配关系，做到心中有数，不能粗心大意、盲目乱拆。

对不清楚的结构，应查阅有关图样资料，搞清装配关系、配合性质，尤其是紧固件位置和退出方向。

否则，要边分析判断，边试拆，有时还需设计合适的拆卸夹具和工具。

0 2、拆卸前做好准备工作准备工作包括：拆卸场地的选择、清理；拆前断电、檫拭、放油；对电气、易氧化、易锈蚀的零件进行保护等。

0 3、从实际出发，可不拆的尽量不拆，需要拆的一定要拆为减少拆卸工作量和避免破坏配合性质，对于尚能确保使用性能的零部件可不拆，但需进行必要的试验或诊断，确信无隐患缺陷。

若不能肯定内部技术状态如何，必须在拆卸检查，确保维修质量。

0 4、使用正确的拆卸方法，保证人身和机械设备安全拆卸顺序一般与装配顺序相反，先拆外部附件，再将整机拆成部件，最后全部拆成零件，并按部件汇集放置。

根据零部件联接形式和规格尺寸，选用合适的拆卸工具和设备。

对不可拆的联接或拆后降低精度的结合件，必须在拆卸时需注意保护。

0 5、对轴孔装配件应坚持拆与装所用的力相同原则在拆卸轴孔装配件时，通常应坚持用多大的力装配，用多大的力拆卸。

若出现异常情况，要查找原因，防止在拆卸中将零件碰伤、拉毛、甚至损坏。

0 6、拆卸应为装配创造条件如果技术资料不全，必须对拆卸过程要有必要的记录，以便在安装时遵照“先拆后装”的原则重新装配。

拆卸精密或结构复杂的部件，应画出装配草图或拆卸时做好标记，避免误装。

零件拆卸后要彻底清洗，涂油防锈，保护加工面，避免丢失和破坏。

细长零件要悬挂，注意防止弯曲变形。

设备拆卸基本原则

设备拆卸的基本原则拆卸的目的是为便于检修和维修。

由于机械设备的构造各有其特点，零部件在重量、结构、精度等各方面存在差异，若拆卸不当，将使零部件受损，造成不必要的浪费，甚至无法修复。

为保证维修质量，在解体之前必须周密计划，对可能遇到的问题有所估计，做到有步骤地进行拆卸。

1.机械设备种类繁多，构造各异。

应弄清所拆部分的结构特点、工作原理、性能、装配关系，做到心中有数，不能粗心大意、盲目乱拆。

对不清楚的结构，应查阅有关图样资料，搞清装配关系、配合性质，尤其是紧固件位置和退出方向。

否则，要边分析判断，边试拆，有时还需设计合适的拆卸夹具和工具。

2.准备工作包括：拆卸场地的选择、清理；拆前断电、檫拭、放油；对电气、易氧化、易锈蚀的零件进行保护等。

3.为减少拆卸工作量和避免破坏配合性质，对于尚能确保使用性能的零部件可不拆，但需进行必要的试验或诊断，确信无隐患缺陷。

若不能肯定内部技术状态如何，必须在拆卸检查，确保维修质量。

4.拆卸顺序一般与装配顺序相反，先拆外部附件，再将整机拆成部件，最后全部拆成零件，并按部件汇集放置。

根据零部件联接形式和规格尺寸，选用合适的拆卸工具和设备。

对不可拆的联接或拆后降低精度的结合件，必须在拆卸时需注意保护。

5.在拆卸轴孔装配件时，通常应坚持用多大的力装配，用多大的力拆卸。

若出现异常情况，要查找原因，防止在拆卸中将零件碰伤、拉毛、甚至损坏。

6.如果技术资料不全，必须对拆卸过程要有必要的记录，以便在安装时遵照“先拆后装”的原则重新装配。

拆卸精密或结构复杂的部件，应画出装配草图或拆卸时做好标记，避免误装。

零件拆卸后要彻底清洗，涂油防锈，保护加工面，避免丢失和破坏。

细长零件要悬挂，注意防止弯曲变形。

精密零件要单独存放，以免损坏。

细小零件要注意防止丢失。

对不能互换的零件要成组存放或打标记。

7.（1）拆卸前必须了解清楚设备及其部件的结构，以便拆卸和修理后再装配；（2）一般拆卸应与装配相反的顺序进行；（3）拆卸时，零件回松的方向、厚度端、大小头，必须辨别清楚；（4）拆下的零部件必须有次序、有规则的安放，避免杂乱和堆积；（5）拆下的零件要尽可能按原来结构联接在一起（如螺钉、螺母、垫圈、销子等）。

机电设备的拆卸与装配

模块三机电设备的拆卸与装配第一节机电设备的拆卸与清洗一、机电设备拆卸的一般规则和要求任何机电设备都是由许多零部件组合成的。

需要修理的机电设备，必须经过拆卸才能对失效零部件进行修复或更换。

如果拆卸不当，往往会造成零部件损坏，设备精度降低，有时甚至无法修复。

机电设备拆卸的目的是为了便于检查和修理零部件，拆卸工作量约占整个修理工作量的20％。

因此，为保证修理质量，在动手解体机电设备前，必须周密计划，对可能遇到的问题有所估计，做到有步骤地进行拆卸，一般应遵循下列规则和要求。

1．拆卸前的准备工作(1)拆卸场地的选择与清理拆卸前应选择好工作场地，不要选有风沙、尘土的地方。

工作场地应是避免闲杂人员频繁出入的地方，以防止造成意外的混乱。

不要使泥土、油污等弄脏工作场地的地面。

机电设备进入拆卸场地之前应进行外部清洗，以保证机电设备的拆卸不影响其精度。

(2)保护措施在清洗机电设备外部之前，应预先拆下或保护好电气设备，以免其受潮损坏。

对于易氧化、锈蚀等的零件要及时采取相应的保护、保养措施。

(3)拆卸前的放油尽可能在拆卸前将机电设备中的润滑油趁热放出，以利于拆卸工作的顺利进行。

(4)了解机电设备的结构、性能和工作原理为避免拆卸工作的盲目性，确保修理工作的正常进行，在拆卸前，应详细了解机电设备各方面的状况，熟悉机电设备各个部分的结构特点、传动系统，以及零部件的结构特点和相互间的配合关系，明确其用途和相互间的作用，以便合理安排拆卸步骤和选用适宜的拆卸工具或设施。

2．拆卸的一般原则(1)根据机电设备的结构特点，选择合理的拆卸步骤机电设备的拆卸顺序，一般是由整体拆成总成，由总成拆成部件，由部件拆成零件；或由附件到主机，由外部到内部。

在拆卸比较复杂的部件时，必须熟读装配图，并详细分析部件的结构以及零件在部件中所起的作用，特别应注意那些装配精度要求高的零、部件。

这样，可以避免混乱，使拆卸有序，达到利于清洗、检查和鉴定的目的，为修理工作打下良好的基础。

机械测绘拆装实验报告

一、实验目的1. 熟悉机械设备的结构组成和工作原理。

2. 掌握机械设备的拆装方法和步骤。

3. 培养动手能力和分析解决问题的能力。

4. 提高对机械设备的认识和了解。

二、实验内容本次实验以XXX机械装置为研究对象，进行测绘和拆装。

三、实验步骤1. 测绘阶段（1）观察机械设备的外部结构，了解其主要组成部分。

（2）使用测量工具（如钢尺、游标卡尺等）对机械设备的主要尺寸进行测量。

（3）绘制机械设备的外部结构图，标注尺寸和关键部件。

（4）分析机械设备的工作原理，了解其传动方式、润滑方式和冷却方式。

2. 拆装阶段（1）根据测绘阶段绘制的结构图，确定拆装顺序。

（2）使用适当的工具对机械设备进行拆卸。

（3）在拆卸过程中，注意观察各部件之间的装配关系，记录相关信息。

（4）对拆卸下来的部件进行清洗和检查，了解其磨损情况。

（5）按照拆卸的相反顺序，对机械设备进行组装。

（6）组装完成后，进行试运行，检查机械设备是否正常工作。

四、实验结果与分析1. 测绘结果通过测绘，我们得到了机械设备的外部结构图，并了解了其主要组成部分和工作原理。

2. 拆装结果通过拆装实验，我们掌握了机械设备的拆装方法和步骤，提高了动手能力。

（1）在拆卸过程中，我们遇到了以下问题：a. 部分零件之间的装配关系复杂，拆卸难度较大。

b. 部分零件磨损严重，拆卸时需要特别注意。

（2）针对以上问题，我们采取了以下措施：a. 仔细观察零件之间的装配关系，分析拆卸顺序。

b. 使用适当的工具，小心拆卸，避免损坏零件。

c. 对磨损严重的零件进行更换。

3. 实验分析通过本次实验，我们认识到机械设备拆装的重要性，以及掌握拆装技能的必要性。

在拆装过程中，我们不仅提高了动手能力，还加深了对机械设备结构和原理的理解。

五、实验总结1. 本次实验达到了预期目的，提高了我们的动手能力和分析解决问题的能力。

2. 在实验过程中，我们遇到了一些问题，但通过努力，我们克服了困难，完成了实验任务。

设备的安装、拆除制度

设备的安装、拆除制度
设备的安装和拆除制度是一项规范和管理设备安装和拆除的程序和规定，旨在确保设备的安全性、可靠性和有效性。

以下是设备安装、拆除制度的一般内容：
1. 设备安装前的准备工作：
- 确定设备的安装位置和环境要求，包括设备的安全间距、通风要求等；
- 确定设备的安装方向和定位要求；
- 检查设备的运输和包装情况，确保设备完好无损；
- 制定设备安装计划，包括人员组织、时间安排等。

2. 设备安装的步骤和要求：
- 设备定位和固定：根据设备安装方向和定位要求，确保设备准确地安装在指定位置，通过固定螺栓或其他方式固定设备；
- 设备接口连接：根据设备的接口需求，进行设备的电气连接、气体连接、液体连接等操作；
- 功能测试和调试：对安装完成的设备进行功能测试和调试，确保设备正常工作。

3. 设备拆除的步骤和要求：
- 完成设备的停用和断电；
- 对设备进行解压和排空，以确保设备内部没有存留任何危险物质；
- 根据拆除程序，逐步拆除设备，并妥善处理拆卸下来的部件和材料，如安全地处理设备的废弃物。

4. 安全注意事项：
- 在设备安装和拆除过程中，确保操作人员具备足够的专业知识和技能；
- 严格遵守相关的安全规程和操作规范；
- 使用适当的个人防护装备，如安全帽、护目镜、耳塞等；
- 在操作过程中注意设备的稳定，防止意外事故的发生；
- 设备安装和拆除完成后，及时清理现场，确保工作环境的整洁和安全。

设备安装和拆除制度的目的是规范和管理设备的安装和拆除过程，确保设备的安全性和工作效果，减少事故风险和人员伤害，同时也提高设备的可靠性和运行效率。

机械设备的拆卸、清洗与换修原则课程讲义

•。
• 2)花键轴花键轴符合以下情况可以继续使用，否则应更换新件。花键轴键侧没有压痕及不能消除的擦伤，倒棱未超过侧面高度的30％；键侧表面粗糙度Ra值不大于 6.3微米，磨损量不大于键厚的2％；定心轴颈的表面粗糙度Ra值不大于6.3微米，间隙配合的公差等级不超过次一级精度。
•
• 3)曲轴曲轴的支承轴颈处表面粗糙度Ra 值大于3.2微米。轴颈的几何精度超过其公差带大小的60％以上时应进行修复。修复后的轴颈尺寸，最大允许减小其名义尺寸的3％。
第二节机械设备的拆卸、清洗与换修原则
一、机械设备的拆卸原则和注意事项
• 机械设备在拆卸之前，应当制订详细的拆卸计划。设备拆卸时，应遵守拆卸原则，注意有关事项，做好详细记录。
• 1．拆卸的一般原则 • (1)拆卸之前，应详细了解机械设备的结构
、性能和工作原理，仔细阅读装配图，弄清装配关系。
• (1)根据磨损零件对设备精度的影响情况，决定零件是否修换如设备的床身导轨、滑座导轨、主轴轴承等基础零件磨损严重，引起被加工的工件几何精度超差；以及相配合的基础零件间间隙增大，引起设备振动加剧，影响加工工件的表面粗糙度时，应该对磨损的基础零件进行修换。
• (2)根据磨损零件对设备性能的影响情况，决定零件是否修换如离合器失去传递动力的作用，凸轮因磨损不能保持预定的运动规律时，零件应该进行修换。
• 了解轴的阶梯方向，确定拆轴时的移动方向之后，并注意轴上的键能随轴通过各孔，才能用木锤打击轴端，将轴拆出箱体。
• 4．铆、焊件的拆卸
• 铆接件拆卸时可用锯、錾或者气割等方法割掉铆钉头。焊接件拆卸可用锯、錾或气割切割，也可用小钻头钻排孔后再錾、再锯等方法。
• 三、零件的清洗

机械拆装实验报告

一、实验目的1. 了解机械设备的结构组成和功能；2. 掌握机械设备的拆装方法及步骤；3. 培养动手操作能力和分析问题、解决问题的能力；4. 提高对机械设备的认识，为今后从事相关工作打下基础。

二、实验内容本次实验以汽车发动机为例，进行拆装实验。

三、实验仪器与设备1. 汽车发动机一台；2. 拆装工具一套；3. 量具一套；4. 防护用品一套。

四、实验步骤1. 拆卸过程（1）准备阶段：检查发动机外观，确认无损坏，了解发动机型号及结构特点。

（2）拆卸发动机外围部件：依次拆卸发动机外围部件，如空气滤清器、排气歧管、发电机、水泵、风扇等。

（3）拆卸发动机机体：拆卸发动机机体，包括曲轴箱、缸体、缸盖等。

（4）拆卸发动机内部部件：拆卸发动机内部部件，如活塞、连杆、曲轴、凸轮轴、气门等。

2. 组装过程（1）检查各部件：检查各部件是否有损坏、磨损，确认无误后进行组装。

（2）组装发动机内部部件：依次组装活塞、连杆、曲轴、凸轮轴、气门等。

（3）组装发动机机体：组装曲轴箱、缸体、缸盖等。

（4）组装发动机外围部件：组装发电机、水泵、风扇等。

五、实验结果与分析1. 拆卸过程在拆卸过程中，按照正确的拆装顺序和方法进行操作，确保各部件拆卸顺利。

拆卸过程中，注意观察各部件的连接方式、配合关系，为后续组装提供参考。

2. 组装过程在组装过程中，按照拆卸时的顺序和方法进行操作，确保各部件的装配精度。

组装过程中，注意各部件的连接方式、配合关系，避免出现装配错误。

六、实验总结1. 通过本次实验，掌握了汽车发动机的拆装方法及步骤，提高了动手操作能力；2. 加深了对发动机结构组成和功能的认识，为今后从事相关工作打下基础；3. 学会了分析问题、解决问题的能力，提高了自己的综合素质。

七、实验建议1. 在进行拆装实验时，严格按照操作规程进行，确保安全；2. 注意观察各部件的连接方式、配合关系，为后续组装提供参考；3. 实验过程中，遇到问题要及时与老师沟通，共同解决问题。

机械设备拆卸和装配

1．范围
(1) 鉴定前的清洗为了准确地判断零件的破损形式和磨损程度，对拆后零件的基准部位和检测部位必须进行彻底地清洗，这些部位清洗不净，就不能制定出正确的修理方案，甚至由于未发现已经产生的裂纹而造成隐患。
第三十七页，编辑于星期日：十四点五十分。
(2) 装配前的清洗影响装配精度的零件表面的杂物、灰尘要认真洗涤。如果清洗不合格，会导致机械的早期磨损或事故损坏。
第二十九页，编辑于星期日：十四点五十分。
4) 对所有耦合件和不能互换的零件，应按拆卸、修理或制造时所作的标记，成对或成套地进行装配，确保装配质量。
第三十页，编辑于星期日：十四点五十分。
5) 配合关系要适宜。对固定联接的零件，除要求具有足够的联接强度外，还应保证其紧密性。例如，床头、立柱等与床身的固定联接，要求在接合面上的接触点均匀分布，用0.04mm厚塞尺应插不进去。
免拆卸的零件变形。 5) 需要更换的套，拆卸时不能任意冲打，套端打毛
后会破坏配合孔的表面。
第十九页，编辑于星期日：十四点五十分。
3. 压卸
压卸也是一种静力拆卸方法，是在各种手压机、油压机上进行的。
一般适用于形状简单的静止配合零件。在机修拆卸中，许多零件都不能在压机上拆卸，应用相对少些。
滑板使拉钩将轴承
扣紧后，再将螺纹
套旋紧抵住螺母，
转动丝杆便可将轴
承拉出。
第十四页，编辑于星期日：十四点五十分。
2) 轴的拉卸：使用专用拉具，拉卸x62w铣床主轴的情形见图6—11。
使用时，将拉杆穿过主轴内孔，旋紧螺母2，转动手把，就可将主轴拉出(注：转动手把前，应将主轴
上定位零
件松开)。也常
5)对装配精度影响较大的关键件，为保证重新装配后仍能保持原有的装配关系和配合位置，在不影响零件完整和不损伤的前提下，在拆前应做好打印记号工作。

泵装拆实验报告

一、实验目的1. 了解泵的结构和工作原理。

2. 掌握泵的拆卸和装配方法。

3. 培养动手操作能力和团队协作精神。

二、实验原理泵是一种利用能量传递，将液体从低处输送到高处的机械设备。

泵的工作原理是利用叶轮旋转产生离心力，使液体获得能量，从而实现输送。

泵的结构主要包括：驱动部分、泵体、叶轮、泵盖、轴承、密封装置等。

三、实验器材1. 泵一台2. 螺丝刀、扳手、钳子等工具3. 机油、清洗剂等辅助材料四、实验步骤1. 观察泵的结构和组成部分，了解各部分的作用。

2. 拆卸泵：（1）切断电源，确保安全。

（2）拆卸泵盖：用扳手拧下泵盖螺栓，取下泵盖。

（3）拆卸叶轮：用扳手拧下叶轮螺栓，取下叶轮。

（4）拆卸轴承：用扳手拧下轴承盖螺栓，取下轴承盖，取出轴承。

（5）拆卸密封装置：用扳手拧下密封装置螺栓，取下密封装置。

3. 检查泵的各部件：（1）检查叶轮是否有损坏、磨损等情况。

（2）检查轴承是否有磨损、松动等情况。

（3）检查密封装置是否有损坏、磨损等情况。

4. 清洗泵的各部件：（1）使用清洗剂清洗叶轮、轴承、密封装置等部件。

（2）使用机油润滑轴承。

5. 装配泵：（1）安装密封装置：将清洗干净的密封装置安装到泵体内。

（2）安装轴承：将清洗干净的轴承安装到轴承盖内。

（3）安装叶轮：将清洗干净的叶轮安装到泵体内，拧紧叶轮螺栓。

（4）安装泵盖：将清洗干净的泵盖安装到泵体内，拧紧泵盖螺栓。

6. 检查装配好的泵：（1）检查各部件是否安装牢固。

（2）检查泵的运行状态是否正常。

五、实验结果与分析1. 通过拆卸和装配泵，掌握了泵的结构和工作原理。

2. 在拆卸过程中，发现了叶轮、轴承、密封装置等部件的磨损情况，为泵的维修和保养提供了依据。

3. 在装配过程中，注意了各部件的安装顺序和拧紧力矩，确保了泵的正常运行。

六、实验总结本次泵装拆实验，使我们对泵的结构和工作原理有了更深入的了解，掌握了泵的拆卸和装配方法。

通过实验，提高了我们的动手操作能力和团队协作精神。

台钻的拆卸与装配

1.2环境及技术准备
（1）环境卫生地面清洁，无油污、积水、杂物等。物料按指定地点摆放整齐，保持通道平坦畅通，运输标志明显。 (2) 在工作前配带各种所需工具。例如：活口扳手、扳手、内六角、套筒扳手、手锤等。
第2章台钻的拆卸与装配
2.1认识台钻
（ 1 ）台式钻床简称台钻，是一种体积小巧，操作简便，通常安装在专用工作台上使用的小型孔加工机床。台式钻床钻孔直径一般在 13毫米以下，最大不超过16毫米。其主轴变速一般通过改变三角带在塔型带轮上的位置来实现，主轴进给靠手动操作
小结
第1章作业前准备
1.1机修钳工的安全操作规程
(1) 设备在拆卸和修理前，在制定方案的同时，必须制定相应的安全措施。首先检查电源、气源是否断开。设备与动力线未切断时禁止工作，且必须在开关出挂“不准合闸”“不准开气”的警告牌。（2）操作前，应根据所用工具的需要和规定，穿戴好劳动保护用品。例如在使用电动工具须戴好绝缘手套，穿胶鞋；使用手持照明灯时，电压必须低于36Ｖ。（3）多人作业时，要统一指挥、密切配合、动作协调、注意安全。（4）拆卸下来的零部件应尽量放在一起，并规定存放，不要乱丢乱放。
图2-1台式台钻
图2-1台式台钻
2.2台钻的种类
（1）台钻可分为：台式钻床、立式钻床、摇臂钻床、特殊用途钻床。
图2-2台式钻床
图2-3 立式钻床图
2-4 摇臂钻床
2.3台钻的结构
台式钻床是一种小型钻床。是一台应用广泛的台钻。电动通过五级变速带轮，使主轴可变五种转速，头架可在圆立柱上面上下移动，并可绕圆立柱中心转到任意位置进加工，调整到适当位置后用手柄锁紧。如头架要放低进，先把保险环调节到适当位置。用紧定镙钉把它锁紧，然后放松手柄，靠头架自重落到保险环境，再把手柄板紧。工作台可在圆立柱上下上下移动。并可绕立柱转动到任意位置。工作台座的锁紧手柄。当松开锁紧螺钉时，工和台在垂直平面还可左右倾斜45度，工作较小时，可放在工作台上钻孔，当工作较大时，可把工作台转开，直接放在钻床底面上钻孔。台式钻床主要是由主轴、主轴套筒、主轴套筒镶套、传送带和轴承等。

模块二机械设备的拆卸与装配

一、零件的清洗
1、脱脂
2、除锈
（1）机械法除锈
（2）化学法除锈
（3）电化学法除锈
3、清除涂装层
二、零件的检验
1、检验方法
（1）目测
（2）耳听
（3）测量
（4）测定
（5）试验
（6）分析
2、主要零件的检验
（1）创身导轨的检验
（2）主轴的检验
（3）齿轮的检验
（4）滚动轴承的检验
编制修换零件明细表
任务三机械零部件的装配
一、机械装配的一般工艺原则和要求
1、装配的技术准备工作
2、装配一般工艺原则
3、机械设备的组成及零、部件的联结方式
（1）机械设备的组成
（2）零部件之间的联接方式
1)固定联接
2)活动联接
4、装配精度
（1）各部件的相互位置精度
（2）各运动部件之间的相对运动精度
（3）配合表面之间的配合精度和接触质量
二、装配工艺过程及装配的作业组织形式
序号
授课内容
备注
模块二机械设备的拆卸与装配
任务一机械设备的拆卸
一、机械设备拆卸的一般规则和要求
1、拆卸前的准备工作
（1）拆卸场地的选择与清理
（2）保护措施
（3）拆前放油
（4）了解机械设备的结构、性能秘工作原理
2、拆卸的一般原则
（1）根据机械设备的结构特点，选择合理的拆卸步骤
（2）合理拆卸
（3）正确使用拆卸工具和设备
1、固定式装配
（1）集中装配
（2）分散装配
2、移动式装配
（1）自由移动装配
（2）强制移动装配
三、装配系统图
在装配过程中，部件装配或总装配都是以某一个零件或部件作为装配工作的基础，这一零件或部件就称为基准零件或基准部件。

机械设备拆装与检修实训心得体会

机械设备拆装与检修实训报告为期两周的机械设备拆装与检修实训转眼就结束了，留给我的印象不仅是严冬下冰凉的金属零件,更多的是机床精巧的内部结构——齿轮相互咬合、轴与套严谨配合、运动的完美传递、零件表面工艺的精细……每一项都使我惊奇。

我想,一个小小的机械内部结构就是如此复杂和精巧，那么大型车床、数控车床的结构岂不是叹为观止，所以，机械制造的深度与广度使我们现在远不能企及的.指导老师都事先料想到拆装的时候会有一大部分同学会“袖手旁观”，那也是多年来现实的问题，但是当我们一件一件拆下外部零件逐渐露出内部零件时，我们都被其内部巧妙而精致的机构吸引,于是精巧机构对我们吸引的热度的抵抗了很脏的机油，我们都变得活跃起来了，生怕插不上手.就这样，一个完整的机械被我们几个人庖丁解牛似的“五马分尸”了,刚开始,面对拆下的一堆零件,我们傻眼了，这东西拆下来容易，想还原可就难多了。

此时我深刻体会到了“纸上得来终觉浅，绝知此事要躬行”的内涵——再详细的纸上谈兵也不能保证实践时的得心应手。

于是，我们从机械的工作原理入手,从传动结构开始分析,慢慢理清了各零件的位置，找到了安装的方法后，安装起来就很顺手了.由此可以看出，零件的功能和其机构都是相统一的：有什么样的结构，就会有什么样的功能；反过来，零件的功能给定，其机构也大致定下来了.顺着这样的思路，我们又得出：机器的功能和其内部零件的功能也是相统一的，也就是说某个零件有什么样的机构,它就能完成某项功能，从而它就只能安装在机器中能完成此项功能的位置，举例说明,比如,齿轮能改变运动方向，那么齿轮就能安装在机器中需要改变运动方向的地方，以此类推。

后来，在我们即将顺利完成安装时，我发现有一个齿轮“独自”露在外边,没有“伙伴”与他咬合，并且我们再三检查没有发现装配错误，于是我们大胆断定，次齿轮是多余的(即在整个机床的工作过程中，它并没有参与工作）.这样不就浪费材料了吗?而且，这么严谨的机构中出现这样一个显眼的败笔，制造机床的工程师们就没有发现么?带着这些疑问，我们咨询了指导老师，然而,我们的其中一个知道老师在了解情况后也不能给我们合理的答复，毕竟术业有专攻，我们是可以理解的。

机械的拆卸与装配培训教材

任务1 了解机械拆卸与装配的基础知识
(4)温差法拆卸尺寸较大、配合过盈量较大或无法用击卸、顶压等方法拆卸时，可用温差法拆卸。 (5)破坏法若必须拆卸焊接、铆接等固定连接件，或轴与套互相咬死，或为保存主件而破坏副件时，可采用车、锯、錾、钻、割等方法进行破坏性拆卸。 1.2.3 典型连接件的拆卸
任务1 了解机械拆卸与装配的基础知识
②可动调整法是通过变动零件的几何位置而获得所需装配精度的方法。其特点是在没有提高加工精度的情况下，达到装配要求。在零件磨损、变形、修理后，仍可进行调移，因而此法比较经济。 (2)尺寸链精度机械装配过程中，有时虽然各配合件的配合精度满足了要求，但是累积误差所造成的尺寸链误差可能超出设计范围，影响机器的使用性能。
任务1 了解机械拆卸与装配的基础知识
1)人工除锈法：人工除锈一般使用钢丝刷、刮刀、砂布等手工工具进行，但容易在工件表面留下伤痕，所以只适用于不重要的表面除锈。 2)机械除锈法 ①抛光法：用细钢丝轮、钢丝轮或布轮等，在抛光机上将零件的锈迹抛除。 ②磨削法：用电动砂轮机或磨床将锈蚀层去除。
任务1 了解机械拆卸与装配的基础知识
任务1 了解机械拆卸与装配的基础知识
图4-5 断头螺钉的拆卸
任务1 了解机械拆卸与装配的基础知识
1.螺纹联接件 (1)一般拆卸方法首先要认清螺纹旋向，然后选用合适的工具，尽量使用扳手或螺钉旋具、双头螺栓专用扳手等。 (2)特殊情况的拆卸方法 1)断头螺钉的拆卸。 2)打滑内六角螺钉的拆卸。 3)锈蚀螺纹的拆卸。
任务1 了解机械拆卸与装配的基础知识
3)拆卸顺序一般与装配顺序相反，拆卸顺序是：先附件后主机，先外后内，先上后下，即先拆外部附件，再将总机拆成总成、部件，最后全部拆成零件，并按部件汇集放置。 4)对电气元件及易氧化、易锈蚀的零件要进行保护。 5)根据零部件连接形式和规格尺寸，选用合适的拆卸工具和设备。 6)对不可拆的连接或拆后降低精度的结合件，拆卸时需注意保护。 7)有的机械拆卸时需采取必要的支承和起重措施，在操作中严防倒覆和掉落。 8)当两个人以上作业时，要注意配合、呼应。 4.对轴孔装配件应坚持拆与装所用的力相同的原则
