电批使用作业指导书-2
电动螺丝刀(电批)操作指导书
1.目的：为了使员工在生产的过程中规范操作电批，使其工作性能和安全系数满足生产的要求，保证产品质量符合要求，特对电批的基础知识及操作要领简要培训，以作员工作业及IPQA巡检之依据。
2.范围：适合使用电动螺丝批组装操作。
3.定义：电批：电动螺丝批；电源：电源适配器；4.内容：要使用的全部工具：a.电批（含电批咀）、b.平衡器、c.电源适配器、交流电源插座、e.元件盒、f.螺丝及相关材料。
各部件介绍：图一（平衡器）图二（电批）自动流水线滑槽自动流水线滑轮自动流水线滑轮吊环平衡器吊绳挂钩电批电源线电批吊环电批换向开关电批启动扳机电批机身电批力矩调节钮电批咀电源开关电压档位开关电源输出接口电源输出线至电批图三（电源）摆放并连接好各工具：电源插座插头及电源线220V交流电源插座图四（连接各工具）操作步骤：4.4.1挂好平衡器：（如：图一）将平衡器挂在自动流水线的滑动吊环上；4.4.2挂好电批：（如：图二）将电批的吊环挂在平衡器吊绳末端的挂钩上；悬挂高度：电批咀尖端距工作台面3～5cm（2～3个手指宽度）；4.4.3连接好电源；（如：图四）4.4.4打开电源开关，选择高电压档，准备使用；使用方法及注意事项：4.5.1悬挂平衡器的滑动钩，必须可以左右移动，确保电批在转动时电批咀与工作台面垂直，与螺丝呈同一直线；4.5.2安装电批咀：a.压下电批咀锁定套（如图六）；图五图六图七图八b.插入电批咀,对准卡口，装到位（如图七）；c.松开电批咀锁定套；推拉电批咀看看是否装好；d.不能拉出证明已经安装好（如图八）；4.5.3手握姿势：a.右手正握电批，拳眼朝上，食指压在电批启动扳机上（如图九）；图九图十b.转换电批换向开关时，右手大拇指顺时针方向旋转90度，压在电批换向开关上，拨动换向开关，即可转换电批咀转动方向，将拨动开关拨到下方，电批咀为顺时针旋转方向；此时电批处于打进螺丝的预备状态；反之则处于退出螺丝的预备状态（如图十）；c.左手大拇指、食指、中指三个手指捏螺丝，食指与中指选择其中一个（从元件盒捏螺丝时看螺丝落在哪个手指上），与大拇指配合，捏住螺丝，转动螺丝，将螺丝头朝上，咀朝下（如图十一）；d.将螺丝送到电批咀尖端，十字电批咀插入螺丝帽的十字卡槽，电批咀具有磁性，可以吸住螺丝，松开左手，将螺丝尖端对准目标螺丝孔，将电批换向开关置于打进螺丝的预备状态，开起电批，并随螺丝转动轻轻压下电批，即可将螺丝打入螺丝孔（如图十二）；反之将螺丝退出；图十一图十二4.5.4扭力调整：a.红色小电批：调整扭力时，将螺帽往上顶再旋转（顺时针旋转为调小扭力，逆时针旋转为调大扭力），旋转到位后放下螺帽（此种结构电批力度稳定）；（如图十三、图十四）b.其它电批可以直接旋转螺帽（顺时针旋转为调小扭力，逆时针旋转为调大扭力）（此种结构电批力度容易发生变化，调整合适后，必须用皱纹胶纸固定螺帽在电批机身下端）；图十三图十四注意事项：4.6.1电批扭力要调节适当，打紧螺钉后，用手动螺丝刀扭动螺丝，顺时针可以旋转的角度不能大于180度；4.6.2电批扭力不能随便调节，调节螺帽容易走位的电批，在扭力合适时，用皱纹胶纸固定调节螺丝；4.6.3电批扭力必须用扭力计监测；4.6.4不同直径的螺丝或同直径螺丝用在不同质地的螺丝孔，不能使用一样扭力的同一把电批来操作；4.6.5不能用电批当电钻使用，更不能用转动的电批咀伤及人体；4.6.6短时间不使用时要关闭电源开关，长时间不使用或下班前，必须将电源的220V交流插头拔下。
电批标准作业指导书V2.0
电批使用作业指导书文件编号WI-J005页数2/2版本/修订码A/01审核拟制目的：规范电批使用方法，确保和提高产品质量、满足客户需求。
适用范围本规范适用于本公司生产部电批管理，各种产品螺纹连接装配的使用操作，以及作为制作工艺文件、现场工艺控制、生产螺纹连接工具配备的依据，同时，也可以作为检验产品连接可靠性实验的参考。
职 责：作业员负责，产线组长、生产线PE、IPQC及工艺人员监督。
三,使用方法：1 根据螺钉和螺纹连接材料的不同，应依照《作业指导书》或附表选取电批种类、批嘴型号、电批力矩。
2 检查所配用的电批电源的电源线是否损伤、烫伤、裸露芯线等，以免造成人员触电事故。
3 检查电批通断开关是否接触良好，如果接触不良需经过维修或更换后再使用。
4 使用电批紧固螺钉时，要采用正确的紧固方式；（1）螺钉与螺孔同轴，不允许螺钉歪斜放置在螺孔内即进行紧固操作。
（2）安装螺钉时，确认批头与螺钉十字槽相符，左右无晃动感。
（3）紧固螺钉时，批头与螺钉安装面垂直，如批头倾斜，螺钉十字槽很容易损坏。
（4）在批头旋转紧固时，就将电批压紧螺钉，即给螺钉适当的轴向力。
5 成组螺钉的紧固方法：安装成组螺钉的原则是否交叉、对称、逐步紧固是先将所有螺钉拧入三分之一（预装在螺孔内），然后，再紧固其余三分之二（逐步紧固是为了减少紧固件的变形、应力。
特别对散热元件、逐步紧固可使其底面充分与散热器接触，减少热阻）。
四,检验方法：1 螺纹紧固程度（力矩检验）：螺钉采用弹垫时，螺钉紧固以弹垫切口被平为准。
弹垫下应有平垫，禁止螺钉下直接垫弹垫紧固。
2 螺钉紧固程度也可以通过检验螺纹连接松脱力矩、紧固或者其他方法进行检验。
3对于盘头、平头螺钉，螺母等，可以使用力矩可调手批，用松脱力矩或紧固力矩来检验连接的紧固程度是否满足要求。
4但对于自攻螺钉是否滑丝或是否已经紧固到底。
5对于SMA等射频插接头，同样不允许使用松脱力矩来检验紧固程度，可以通过指标测试来间接检验。
电批安全操作指导书
电批安全操作指导书（ISO9001-2015/ISO45001-2018）一、作业准备：1、接上电源，开启电批，按启动看电批空转是否正常，否则NG；2、根据螺丝的形状选用螺丝头；3、调整到需锁的螺丝对应的扭力。
4、电批扭力要求：本公司依据所使用的螺丝不同，同时考虑螺丝、螺丝孔、螺丝柱及对产品的保护，对每种螺丝位置规定了相应的扭力。
螺丝扭力规则：二、操作步操：1）接上或卸下起子下，以指尖将起子帽向上推；2）接上电源并开关设在‘F’位置，装上起子头，预先调整锁紧螺丝所需扭力段的位置；3）锁螺丝：手按开关压版式，按扣板机拉向自己的方向，起子头对准螺丝头，后螺丝对准螺丝孔稍下压，开始操作锁螺丝。
当螺丝锁到底时，起子头停止转动，作业完成。
4）退螺丝：调整退出螺丝所需扭力段的位置；开关设在‘F’位置，手按开关压版式，按扣板机拉向自己的方向，起子头对准螺丝头，后螺丝对准螺丝孔稍下压，便可退出螺丝。
备注：退出螺丝扭力与锁紧螺丝扭力是一样的。
三、注意事项：1、根据螺钉和螺纹连接材料的不同，选择电批和力矩，应首先依照《作业指导书》执行。
2、紧固操作时，操作人员必须使用正确的紧固方式进行作业，不允许私自拆卸、调节力矩、调换电批咀等，当发现故障时，报于组长，由组长送交维修人员维修。
3、在插电源插座前，应使电批电源适配器开关置于‘OFF’位置，且注意电源电压是否符合该电批使用，当电批不使用或是断电时应将电批插头拨出，切断电源。
4、更换电批起子头时，应将电批插头拨出，切断电源。
5、使用过程中电批不能丢或撞击。
四、维护保养：1、每天完成作业后要清洁起子头上的螺丝屑及脏污，延长电批寿命。
2、连续使用时间过长（半年/1000小时），应送维修部检测。
电批头使用作业指导书
作业步骤： 页次：1/1 日期：06/10/24 1. 采购回来新的电批头必须符合RoSH要求，并送IQC检测，
检测OK的入库发放给生产线使用。检测不合格的退回供 应商。 2. 生产有铅产品时，先将无铅专用电批头拆下，撕下无铅 标识，更换有铅专用的的 电 批 头 ， 并 将 无 铅 专 用 电 批 头 清 理 出 生 产 线 ，做 好 区 分 标 识 。IPQC监督(图 一) 3. 当 生 产 无 铅 产 品 时 ，必 须 将 有 铅 产 品 使 用 过 的 电 批 头 更 换 为 无 铅 专 用 的 电 批 头 ，并 要 求 做 好 区 分 标 识 ，将 有 铅 电 批 头 清 理 出 生 产 线 。IPQC监督(图 二) 4. 有铅切换无铅生产时，生产线将电批头送IQC检测是否合 格，IPQC监督。IQC出示检测报告。 5. 生产线使用电批时，要求将有铅与无铅区分使用、标识。 生产无铅产品使用无铅专用的电批头，生产线每周送IQC 检测电批头的各种金属的含量是否合格。做好相关记录， IPQC监督检测记录 6. IPQC监督各生产线严格按照作业指导书执行。
注意事项： 1. 注意有铅切换无铅生产时，将有铅电批清理出生产线。 2. 测试数据记录在《电批头更换检测记录表》中。
图二：当生产无铅产品时，更换无铅专用 的电批头，将有铅专用的电批头清理出生 产线，并在电批上贴上无铅标识。
作业工具： 电批
核准：
审核：
编制：王新
TW 同维电子（深圳）有限公司
电批头 更 换作业指导书
文件编号： R-MF.E-360-C0
产品名称:无铅电批使用要求 制程：组装 版本：A0
图 一 ：当 生 产 有 铅 产 品 时 ，先 将 无 铅 标 识 撕 去 ，更 换 有 铅 专 用 电 批 头 ，并 将 无 铅 专 用 的 电批头清理出生产线，做好区分标识。
电动螺丝刀电批操作指导书
电动螺丝刀电批操作指导书第一章：引言1.1 文档目的本操作指导书旨在向用户提供关于电动螺丝刀电批的正确操作方法和注意事项，帮助用户安全、高效地使用该设备。
1.2 适用范围本操作指导书适用于所有使用电动螺丝刀电批的用户。
1.3 定义和缩写- 电动螺丝刀：一种通过电力驱动的工具，用于拧紧和松开螺丝。
- 电批：电动螺丝刀的简称。
第二章：安全操作2.1 使用环境- 仅在干燥、通风良好的环境中使用电动螺丝刀。
- 避免在潮湿、易燃或有爆炸风险的地方使用。
- 不要使用电动螺丝刀进行其他用途的操作。
2.2 个人安全- 操作前，请确保你已经阅读并理解了使用说明书。
- 使用电动螺丝刀时，请戴上安全眼镜和手套，确保保护手部和眼睛的安全。
- 如果你是首次使用电动螺丝刀，请在专业人员的指导下进行操作。
2.3 设备安全- 在使用和维护电动螺丝刀时，请确保设备处于关闭状态，并拔掉电源插头。
- 不要在没有安全保护的情况下修复电动螺丝刀。
- 长时间不使用电动螺丝刀时，请将其存放在干燥且儿童无法接触的地方。
第三章：操作步骤3.1 准备工作- 确认你已经戴上了安全眼镜和手套。
- 检查电动螺丝刀的电池是否充足，必要时请为其充电。
- 确认所需的螺丝头已经正确安装在电动螺丝刀上。
3.2 开始操作- 插入电源插头，并打开电源开关。
- 将螺丝刀头对准螺丝孔，逆时针旋转螺丝刀，直至螺丝孔中的螺丝松动并脱落。
- 调整转速开关以达到合适的扭矩，并保持合适扭矩的施力方向。
- 将螺丝刀头对准螺丝孔，顺时针旋转螺丝刀，直至螺丝紧固到位。
- 操作完毕后，关闭电源开关，并拔掉电源插头。
第四章：维护与保养4.1 清洁- 在使用之前和之后，用干净的布或刷子清除电动螺丝刀上的灰尘和杂物。
- 定期清洁电动螺丝刀的电池接口，保持其良好的电气连接。
4.2 保养- 检查电动螺丝刀的电池和电源线是否有损坏，如有损坏，请尽快更换。
- 定期检查电动螺丝刀的齿轮和传动装置是否正常，如有异常请进行维修或更换。

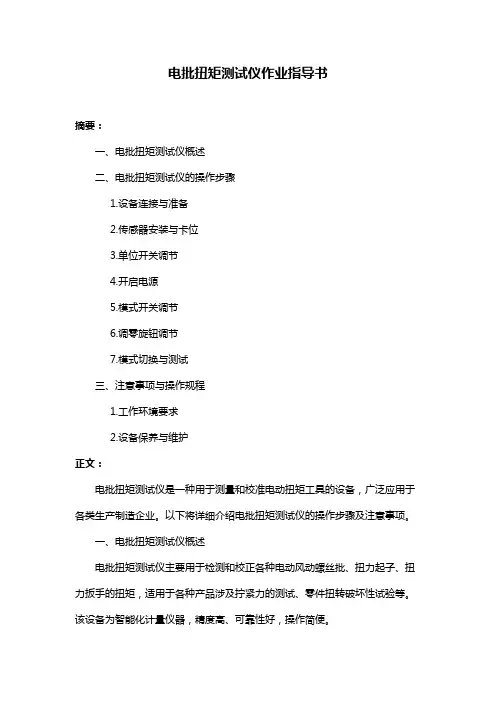

电批扭矩测试仪作业指导书
电批扭矩测试仪作业指导书摘要：一、电批扭矩测试仪概述二、电批扭矩测试仪的操作步骤1.设备连接与准备2.传感器安装与卡位3.单位开关调节4.开启电源5.模式开关调节6.调零旋钮调节7.模式切换与测试三、注意事项与操作规程1.工作环境要求2.设备保养与维护正文：电批扭矩测试仪是一种用于测量和校准电动扭矩工具的设备，广泛应用于各类生产制造企业。
以下将详细介绍电批扭矩测试仪的操作步骤及注意事项。
一、电批扭矩测试仪概述电批扭矩测试仪主要用于检测和校正各种电动风动螺丝批、扭力起子、扭力扳手的扭矩，适用于各种产品涉及拧紧力的测试、零件扭转破坏性试验等。
该设备为智能化计量仪器，精度高、可靠性好，操作简便。
二、电批扭矩测试仪的操作步骤1.设备连接与准备：首先将扭力测试仪连接上电源，确保电源线完好无损。
2.传感器安装与卡位：将电批扭力传感器放在扭力仪的扭矩位置，注意将传感器下面卡位与扭力仪槽中的卡位吻合卡住，确保传感器稳定。
3.单位开关调节：将单位开关调节至所需的扭矩单位（如n.m）档位上。
4.开启电源：以上步骤完成后，打开电源开关。
5.模式开关调节：将模式开关（mode）调节至track的模式位置，以便进行实时扭矩监测。
6.调零旋钮调节：此时将调零旋钮（zero,adj）旋至屏幕视数为0，以确保测量精度。
7.模式切换与测试：将模式开关调节至peak档位，进行峰值扭矩测量。
在测试过程中，根据需要可随时调整参数。
三、注意事项与操作规程1.工作环境要求：保持工作场所干净整洁，避免潮湿、雨淋等不良环境。
2.设备保养与维护：定期检查设备运行状况，如有异常及时排除。
使用结束后，请将设备放置在干燥、通风的地方。
通过以上详细操作，您可以顺利完成电批扭矩测试仪的使用。
电批使用作业指导书-2
作业指导书产品名称适用公司所有电批工序编号/ 文件编号WI—SC-008 编制/日期2014-1-02 产品型号/ 工序名称电批的使用要求版本标识A/0 修订/日期电批使用及螺钉扭力要求安规种类/ 工序等级/编制审核电气参数/ 工时要求/装配简图:零件名称备注用量零件名称备注用量/ / / / / // / / / / // / / / / // / / / / /工序控制规程项目名称技术要求检验方法检验频率自检互检巡检结构螺钉要求上紧力矩≥1.5kgfcm 。
扭力计100% 100% 1/H 外观要求各组件装配配合不允许出现，螺钉打穿、顶白等。
工序操作规程工步工步操作内容及要求工具辅料1 将电批接入专用的电压电源，悬挂于要作业工位的电批挂钩上。
2电批嘴安装方法：用手直接推上电批嘴上端的紧固环,将批头的两个按定位槽，相对应插装进电批的定位孔内。
3 根据螺钉的规格，选择相符的电批嘴安装于电批上。
调试及标准1螺钉紧固调试试验,将螺钉用电批紧固于要安装的部件内，按照螺钉的规格及要求，由技术负责人用扭力计对螺钉的扭力进行调试为，所要求的力矩。
2扭力的常用标准，与塑胶紧固之间要求3KG（≥29N.M)以上。
与金属部件之间扭力达到6KG(≥58N.M )以上。
注意事项1电批的扭力调试必须要由技术负责人进行，不允许未经许可，擅自对扭力调试。
2电批的扭力出现有变动或不准确时，要马上停止作业，立即通知拉长或技术负责人对电批调试或维修。
紧固或拆卸螺钉正、反方向选择开关螺钉扭力调试螺母左转为扭力小，右转为扭力大左转右转电批嘴电批电源启动开关卸、装批嘴紧固环。
002 电批
6.2.1每日生产前要进行点检,电批钮矩符合要求，正确填写“电批点检表”。
6.2.2 生产中若电批无需变换,则需要查看原钮矩刻度标识,无变化,则可正常使用,但也需一周点检一次.有变化,需要日常点检.
6.2.3 依据《电批保证依赖书》,对超过矫正有效期的电批进行矫正.
6.3注意事项:
6.3.1正确的电源选择
6.3.2电批操作时，电批螺丝与作业平面要垂直，不可倾斜。
6.3.3非指定人员，不可随意调整钮矩。
6.3.4电批调校时，注意调校仪单位开头的选择（kgf.cm/N.M）
6.3.5严禁以水清洗
6.3.6严禁撞击，重压。
7、附件：
7.1 附件一：电批点检表
6.1.2 将电批开关旋至“0”关闭状态.
6.1.3 将电批插头插入电批所要求的电源插座.
6.1.4根据《作业标准书》，用电批调校仪，通过旋钮，将电批调至工程所要求的扭矩数值之内，且做好刻度标识。
6.1.5将电批开关调至“↷”或“↶”状态，。
6.1.6压下电批，当电批螺丝刀头压至一定程序时，电批会自动顺时针或逆时针旋转，从而打入或取出螺钉。
614根据作业标准书用电批调校仪通过旋钮将电批调至工程所要求的扭矩数值之内且做好刻度标识
1、目的：
延长电批的使用寿命，维持产品品质的稳定。
2、范围：
适用于电批的操作及调校。
3、参考文件：
《作业标准书》
4、定义：
无
5、权责：
电批作业人员：对电批正确操作并进行日常维护。
6、作业内容：
6.1 操作步骤.
6.1.1先查看电批所规定使用电流性质AC/DC电压数值范围.
电批(电动螺丝刀)操作规程
电批（电动螺丝刀）操作规程
1.目的在生产过程中，电动螺丝刀工序操作是主要工序之一，螺丝打不好（滑牙、打爆等）都直接影响产品的质量，因此正确掌握电动螺丝刀使用是很重要的，以确保产品的质量达到要求。
2.适用范围：生产过程中电动螺丝刀工序操作都适之。
3.作业要求：
电批是将电能转换成动能（机械能）来带动批咀旋转，以达到拆、装螺丝的一种工具。
电批本身有三个开关：电源开关、转向开关及力度开关。
（1）电源开关控制整个电批的工作与否；
（2）转问开关是用来改变批咀的转动方向（即可将螺丝旋入或旋出）
（3）力度开关是用来控制旋转力的强弱的，在使用时应注意将此开关调好（力度太弱时不能将螺丝板动，也无法将螺丝拧紧，力度太强会损坏螺丝头胶件或使螺丝滑牙等缺陷的产生）
4.特别注意以下几点：ロ
（1）不同规格的螺丝由于所需扭力不一样，不能在同一工序上完成。
（2）电批头选用时应与螺丝的规格相匹配（如圆头和介
子头带帽的），以免出现螺丝头滑牙的缺陷。
ロ（3）电批与螺丝在垂直方向成一线，不能斜。
电批、风批操作指引
编写： 编号：EGWI00006 复核： 版本：0 批准： 页数：1 OF 2 日期：Aug/25/2001 MEC 工作指引 电批、风批操作指引1． 目的为了保证电批、风批操作者能够正确使用电批、风批，降低因操作不当而造成坏品比率，提高工作效率，确保产品质量。
2．适用范围 2．1生产部电批、风批使用人员。
2．2工程部技术员。
3．职责 3．1工程部：工程部技术员负责指导操作和监督落实操作指引。
3．2生产部：电批、风批操作人员负责按照操作指引进行操作。
4．内容 4．1风批、电批力度调节 ①电批力度调节先把电批力度调到最少试打螺丝，用手批调试螺丝是否到位，若螺丝松，证明电批力度需要调整（逆时针方向调节力度调节为，力度转为大，顺时针调节力度调节环，力度转为小）调整后再用电批打螺丝，再测其螺丝松紧度，直至合格即可。
②风批力度调节 同样先把风批力度调到最小，试打螺丝用手比调试螺丝是否到位，若不到位，证明电批力度需要调整（顺时针方向调节力度调节旋钮力度转增大，逆时针方向旋转力度调节环力度转为小）调整后，在测其螺丝松紧度，直至合格。
如果要打或折螺丝，可以通过进退旋钮选择（旋钮顺时针方向旋转为进，逆时针旋转为退）。
4．2电批使用 ① 将电批挂钩挂在工位上的挂钩位置。
编号：EGWI00006 版本：0 页数：2 OF 2 日期：Aug/25/2001MEC 工作指引 电批、风批操作指引② 选择电批上的进档退档。
③ 调好电批火牛上的快慢档项。
④ 调好电批力度。
⑤ 大拇指按住进退档，负责选档，中指与食指按住启动片，把电批垂直按在螺丝 （90°）并稍用力当螺丝与电批接触后发出“嗤嗤”的声音，即可马上停止。
电动螺丝刀(电批)操作指导书
电动螺丝刀(电批)操作指导书-CAL-FENGHAI.-(YICAI)-Company One11.目的：为了使员工在生产的过程中规范操作电批，使其工作性能和安全系数满足生产的要求，保证产品质量符合要求，特对电批的基础知识及操作要领简要培训，以作员工作业及IPQA 巡检之依据。
2.范围：适合使用电动螺丝批组装操作。
3.定义：电批：电动螺丝批；电源：电源适配器；4.内容：要使用的全部工具：a.电批（含电批咀）、b.平衡器、c.电源适配器、交流电源插座、e.元件盒、f.螺丝及相关材料。
各部件介绍：图一（平衡器） 图二（电批）自动流水线滑自动流水线滑自动流水线滑轮吊环 平衡器 吊绳 挂钩 电批电源线 电批吊环 电批换向开电批启动扳电批机身 电批力矩调节电批咀电源开关电压档位开电源输出接电源输出线至电批图三（电源）摆放并连接好各工具：电源插座插头及电源线220V交流电源插座图四（连接各工具）操作步骤：4.4.1挂好平衡器：（如：图一）将平衡器挂在自动流水线的滑动吊环上；4.4.2挂好电批：（如：图二）将电批的吊环挂在平衡器吊绳末端的挂钩上；悬挂高度：电批咀尖端距工作台面3～5cm （2～3个手指宽度）；4.4.3连接好电源；（如：图四）4.4.4打开电源开关，选择高电压档，准备使用；使用方法及注意事项：4.5.1悬挂平衡器的滑动钩，必须可以左右移动，确保电批在转动时电批咀与工作台面垂直，与螺丝呈同一直线；4.5.2安装电批咀：a.压下电批咀锁定套（如图六）；图五图六图七图八b.插入电批咀,对准卡口，装到位（如图七）；c.松开电批咀锁定套；推拉电批咀看看是否装好；d.不能拉出证明已经安装好（如图八）；4.5.3手握姿势：a.右手正握电批，拳眼朝上，食指压在电批启动扳机上（如图九）；图九图十b.转换电批换向开关时，右手大拇指顺时针方向旋转90度，压在电批换向开关上，拨动换向开关，即可转换电批咀转动方向，将拨动开关拨到下方，电批咀为顺时针旋转方向；此时电批处于打进螺丝的预备状态；反之则处于退出螺丝的预备状态（如图十）；c.左手大拇指、食指、中指三个手指捏螺丝，食指与中指选择其中一个（从元件盒捏螺丝时看螺丝落在哪个手指上），与大拇指配合，捏住螺丝，转动螺丝，将螺丝头朝上，咀朝下（如图十一）；d.将螺丝送到电批咀尖端，十字电批咀插入螺丝帽的十字卡槽，电批咀具有磁性，可以吸住螺丝，松开左手，将螺丝尖端对准目标螺丝孔，将电批换向开关置于打进螺丝的预备状态，开起电批，并随螺丝转动轻轻压下电批，即可将螺丝打入螺丝孔（如图十二）；反之将螺丝退出；图十一图十二4.5.4扭力调整：a.红色小电批：调整扭力时，将螺帽往上顶再旋转（顺时针旋转为调小扭力，逆时针旋转为调大扭力），旋转到位后放下螺帽（此种结构电批力度稳定）；（如图十三、图十四）b.其它电批可以直接旋转螺帽（顺时针旋转为调小扭力，逆时针旋转为调大扭力）（此种结构电批力度容易发生变化，调整合适后，必须用皱纹胶纸固定螺帽在电批机身下端）；图十三图十四注意事项：4.6.1电批扭力要调节适当，打紧螺钉后，用手动螺丝刀扭动螺丝，顺时针可以旋转的角度不能大于180度；4.6.2电批扭力不能随便调节，调节螺帽容易走位的电批，在扭力合适时，用皱纹胶纸固定调节螺丝；4.6.3电批扭力必须用扭力计监测；4.6.4不同直径的螺丝或同直径螺丝用在不同质地的螺丝孔，不能使用一样扭力的同一把电批来操作；4.6.5不能用电批当电钻使用，更不能用转动的电批咀伤及人体；4.6.6短时间不使用时要关闭电源开关，长时间不使用或下班前，必须将电源的220V交流插头拔下。
电批扭矩测试仪作业指导书
电批扭矩测试仪作业指导书
（最新版）
目录
1.电批扭矩测试仪的概述
2.电批扭矩测试仪的操作步骤
3.电批扭矩测试仪的操作注意事项
4.电批扭矩测试仪的维护和校准
正文
一、电批扭矩测试仪的概述
电批扭矩测试仪是一种用于测量电动螺丝批、扭力起子、扭力扳手等拧紧力工具的扭矩大小的测试设备。
它在生产过程中起着至关重要的作用，可以确保产品的拧紧力达到规定的要求，从而保证产品的质量和安全性。
二、电批扭矩测试仪的操作步骤
1.连接电源：将电批扭矩测试仪的电源线连接到电源插座上。
2.设置单位：将测试仪上的单位开关调节至所需的扭矩单位，如 N·m。
3.设置模式：将测试仪上的模式开关调节至 track 模式。
4.调零：将调零旋钮旋至屏幕显示的零位。
5.校准：将模式开关调节至 peak 模式，进行扭矩校准。
三、电批扭矩测试仪的操作注意事项
1.保持工作场所干净整洁，避免杂乱物品造成伤害。
2.注意工作环境的湿度和温度，避免将测试仪置于潮湿或高温的环境中。
3.在操作过程中，应确保手柄与传感器的卡位吻合，以保证测试数据
的准确性。
四、电批扭矩测试仪的维护和校准
1.定期检查测试仪的传感器和电路，确保其正常工作。
2.校准：根据使用情况，定期将测试仪送至专业机构进行校准，确保测试数据的准确性。
总之，电批扭矩测试仪在生产过程中起着关键作用，正确操作和维护测试仪可以确保产品的质量和安全性。
电批作业指导
文件编号
XXX
受控印章
文件版本
A/0
电批操作指导书
页码
1页
日期
XXX
一、操作步骤：
1.1连接好电源线，打开电源开关，按实际操作需要将电源调压器调到适当的位置（主要调节转述），同时装好配套的批头。
1.2用右手掌握住电批的手柄机壳，食指勾住压柄开关（如果横握则用大拇指勾住压柄开关），并且检查换向开关是否在FOR位置，如不在则纠正。
二、电批使用牛力大小：
电批材料
亚克力
电木
赛钢
波纤
铝材
牛力大小
4∽5N
4∽5N
4∽5N
5∽6N
6∽8N
三、注意事项：
3.1电批在作运转中，严禁切换正反开关，改变运作方向。
3.2禁止在有可燃性气体环境中使用。
3.3电批连续使用三个月后，应清洗维修一次，要注入适量的润滑脂，各部位螺钉不可松动。
3.4电批扭力大小，必须在工作前由专业人员调试。
1.3将要锁付的螺丝垂直方向套入批头，然后垂直下压入螺孔，同时用食指勾压压柄的开关。
1.4当电批发出错齿的声音后，松开压柄开关，拿开电批，目视检查螺丝是否所到位，没有则适当调大扭力锁付，直到锁到位为止。然后恢复原来扭力大小。在锁付中如有滑丝，扫头，则需更换新的螺丝锁付。发现较多的滑丝、扫头、断裂等不正常的现象，则要向上级反映。
电批使用操作规程
电批使用操作规程
1. 简介
电批是一种常用的手持工具，用于紧固或拆卸螺钉、螺栓和
螺母，提高工作效率和便利性。
本文档旨在向用户提供关于电批的
使用操作规程，以确保安全和正确操作。
2. 安全操作指南
2.1 选择合适的电批
在使用电批之前，应根据工作需求和材料来选择合适的电批。
确保电批的电压和功率匹配，并且具备足够的扭矩和转速。
同时，也要根据工作环境选择合适的电源供应方式（电池或电源线）。
2.2 保持工作区域清洁
在使用电批时，应确保工作区域干燥、清洁，并且没有杂物。
清理工作区域可以减少意外事故的发生，同时也有助于提高工
作效率。
2.3 使用个人防护装备
在使用电批时，应佩戴适当的个人防护装备，如安全眼镜、手套和耳塞。
这些装备可以有效地保护您的眼睛、手部和听觉免受
伤害。
2.4 熟悉电批的安全功能
在使用电批之前，应仔细阅读并理解电批的用户手册，熟
悉其安全功能和操作方法。
特别要注意电批的启动和停止按钮的位置，以及紧急停止功能的操作方法。
2.5 定期检查和维护电批
定期检查和维护电批的正常工作状态非常重要。
检查电批
的电源线或电池是否完好，并确保螺丝刀头或扳手的连接牢固。
如
果发现电批有任何损坏或异常，请及时联系售后服务或专业维修人
员进行修理。
3. 电批使用指南
3.1 准备工作
在使用电批之前，应先确保电批已经连接到适当的电源或
装上充好电的电池。
然后确认电批的速度和扭矩设置符合工作需要。
电批使用操作规程
电批使用操作规程1. 引言电动批处理器（电批）是一种常用的便携式电动工具，广泛应用于木工、金属加工、家庭装修等领域。
为了安全和高效地使用电批，本文档将介绍电批的基本操作规程。
2. 安全要求2.1 个人安全在使用电批之前，请确保您已经阅读并理解以下个人安全要求：2.1.1 穿戴适当的个人防护装备，包括护目镜、手套和耳塞。
2.1.2 确保操作区域干燥，并避免与水或其他液体接触。
2.1.3 切勿使用电批在高处操作，以免发生意外。
2.1.4 不要在疲劳、疾病或药物的影响下使用电批。
2.1.5 在使用电批之前，确保它处于关闭状态，并在插入和更换配件时切断电源。
2.2 电源安全2.2.1 使用电批时，请始终使用有效的接地插座，并确保电源电压与电批额定电压相匹配。
2.2.2 不要随意更改电批的插头或电缆，以免引起电源故障。
2.2.3 避免电批的电线受到过度拉伸或挤压，以防止电线损坏。
3. 电批的基本操作3.1 安装配件3.1.1 在安装或更换配件之前，确保电批已经关闭，并拔掉电源插头。
3.1.2 使用合适的配件安装工具，按照配件使用说明书的要求进行操作。
3.1.3 确保所有配件都安装牢固，并没有松动的部分。
3.2 开启和关闭电批3.2.1 打开电批的开关前，确保您已经正确握住电批手柄，并将其他手放在适当的位置，以保持平衡。
3.2.2 轻按电批的开关，使其缓慢启动。
3.2.3 当您完成操作时，断开电源插头，关闭电批的开关。
3.3 操作技巧3.3.1 确保操作过程中，电批的电源线没有与旋转配件接触。
3.3.2 使用电批时，保持手柄稳定并均匀施加力度。
3.3.3 避免长时间持续使用电批，应适时休息，以免过热。
4. 维护和保养4.1 清洁和保养4.1.1 在使用电批之后，务必清洁和擦干所有表面，以防止腐蚀。
4.1.2 定期检查电批的电线和插头是否有损坏，如有任何问题，请及时更换。
4.1.3 定期检查电批的配件是否有磨损或松动的迹象，需要更换或调整时，请及时处理。
电批使用作业指导书-2
=====WORD 完整版----可编辑----专业资料分享=====
----完整版学习资料分享----
作业指导书
产品名称 适用公司所有电批
工序编号 / 文件编号
产品型号 / 工序名称 电批的使用要求 版本标识
电批使用及螺钉扭力
要求
安规种类 / 工序等级 /
编制
电气参数
/ 工时要求 / 装配简图:
零件名称
备注
/ / / / / / / /
工 序 控 制 规
程
项目 名称 结构螺钉要求 上紧力
外观 要求 各组件装配配顶白等。
工
序 操 作 规 程
工步 1
将电批接入专
2 电批嘴安装方位槽，相对应
3 根据螺钉的规调试及标准 1
螺钉紧固调试格及要求，由力矩。
2 扭力的常用标件之间扭力达
注意事项
1
电批的扭力调力调试。
2
电批的扭力出技术负责人对
紧固或拆卸螺钉正、反方向选择开关
螺钉扭力调试螺母
左转为扭力小，右转为扭力大
左转
右转
电批嘴
电批电源启动开关
卸、装批嘴紧固环。
电批扭矩测试仪作业指导书
电批扭矩测试仪作业指导书一、概述本文将详细介绍电批扭矩测试仪的使用方法和注意事项，以帮助操作人员正确、安全地进行测试工作。
二、测试仪器准备在进行电批扭矩测试之前，需要做好以下准备工作：2.1 确认测试仪器完好检查电批扭矩测试仪的外观是否完好，确认仪器上的显示屏、按钮、连接口等部件正常工作。
2.2 准备测试样品准备需要测试的电批样品，并确保样品的安装位置稳固，以保证测试的准确性。
2.3 连接电源和数据线将电批扭矩测试仪连接到电源，并使用合适的数据线将测试仪与计算机或数据记录设备连接。
三、测试步骤进行电批扭矩测试时，需要按照以下步骤进行操作：3.1 打开电批扭矩测试仪按下电批扭矩测试仪上的电源按钮，等待仪器启动并显示正常。
3.2 设置测试参数根据测试需求，在测试仪器的显示屏上设置测试参数，包括测试模式、转速范围、扭矩范围等。
3.3 安装测试样品将待测的电批样品安装到测试夹具上，并确保固定稳固，以防止测试过程中的误差。
3.4 进行测试根据测试仪器的指示，启动电批样品并进行测试。
在测试过程中，测试仪器将自动记录扭矩值和转速值。
3.5 结束测试测试完成后，停止电批样品的运行，并将测试结果保存到计算机或数据记录设备中。
四、注意事项在进行电批扭矩测试时，需要注意以下事项：4.1 安全操作在测试过程中，应注意安全操作，避免手部或其他身体部位接触旋转部件，以免发生意外伤害。
4.2 正确安装样品在安装待测样品时，应确保样品与测试夹具之间的连接良好，以避免测试过程中的松动或脱落。
4.3 避免过载在进行电批扭矩测试时，应根据测试仪器的规格和样品的特性，选择适当的测试范围，避免过载导致测试结果不准确。
4.4 定期校准定期校准电批扭矩测试仪，以确保测试结果的准确性和可靠性。
五、故障排除在使用电批扭矩测试仪时，可能会遇到一些故障情况，下面列出一些常见故障及其排除方法：5.1 仪器无法启动检查电源是否正常连接，确认电源开关是否打开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电批使用作业指导书-2 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
作业指导书产品名称适用公司所有电批工序编号/
文件编
号
WI—SC-008
编制/日
期
2014-1-02 产品型号/ 工序名称
电批的使用要
求
版本标
识
A/0
修订/日
期
电批使用及螺钉扭力
要求安规种类/ 工序等级/
编制审核电气参数/ 工时要求/
装配简图:零件名称备注用量零件名称备注用量
/ / / / / /
/ / / / / /
/ / / / / /
/ / / / / /
工序控制规程
项目
名称
技术要求
检验
方法
检验频率
自
检
互
检
巡
检结构螺
钉要求
上紧力矩≥1.5kgfcm 。
扭力
计
100
%
100
%
1/H 外观
要求
各组件装配配合不允许出现，螺钉
打穿、顶白等。
工序操作规程工步工步操作内容及要求工具辅料1
将电批接入专用的电压电源，悬挂于要作业工位的电批挂钩
上。
2
电批嘴安装方法：用手直接推上电批嘴上端的紧固环,将批头
的两个按定位槽，相对应插装进电批的定位孔内。
3 根据螺钉的规格，选择相符的电批嘴安装于电批上。
调
试及标准1
螺钉紧固调试试验,将螺钉用电批紧固于要安装的部件内，按照螺钉的规格及要求，由技术负责人用扭力计对螺钉的扭力
进行调试为，所要求的力矩。
2
扭力的常用标准，与塑胶紧固之间要求3KG（≥29N.M)以
上。
与金属部件之间扭力达到6KG(≥58N.M )以上。
紧固或拆卸螺钉正、反方向选择开关
螺钉扭力调试螺母
左转为扭力小，右转为扭力大
左转
右转
电批电源
卸、装批
2
3。
