小剧场空调系统设计探讨
珠海歌剧院空调系统设计探讨

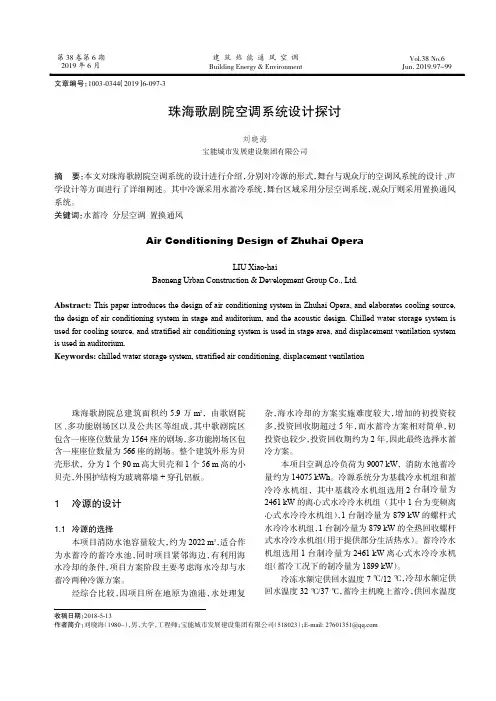

珠海歌剧院空调系统设计探讨刘晓海宝能城市发展建设集团有限公司摘 要： 本文对珠海歌剧院空调系统的设计进行介绍， 分别对冷源的形式， 舞台与观众厅的空调风系统的设计、 声 学设计等方面进行了详细阐述。
其中冷源采用水蓄冷系统， 舞台区域采用分层空调系统， 观众厅则采用置换通风 系统。
关键词： 水蓄冷 分层空调 置换通风Air Conditioning Design of Zhuhai OperaLIU XiaohaiBaoneng Urban Construction &Development Group Co.,Ltd.Abstract: This paper introduces the design of air conditioning system in Zhuhai Opera,and elaborates cooling source, the design of air conditioning system in stage and auditorium,and the acoustic design.Chilled water storage system is used for cooling source,and stratified air conditioning system is used in stage area,and displacement ventilation system is used in auditorium.Keywords: chilled water storage system,stratified air conditioning,displacement ventilation收稿日期： 2018513作者简介： 刘晓海 （1980~）， 男， 大学， 工程师； 宝能城市发展建设集团有限公司 （518023）； Email:27601351@珠海歌剧院总建筑面积约 5.9 万 m 2，由歌剧院区、 多功能剧场区以及公共区等组成， 其中歌剧院区 包含一座座位数量为1564座的剧场， 多功能剧场区包 含一座座位数量为566座的剧场。
浅谈影剧院空调系统设计
理过程、噪音控制三 个方面的设计进行 了阐述 ，希望可 以 为影剧院空调通风 系统的设计提供 参考和依据 。
下部，形成 由顶棚 自上而下的气流形式 。
【 关键 词】 座椅送风 二次回风 噪音控制
（ ２ ）上 部 喷 口侧 送 风 ，下 回 风 此种方式为在观众 厅后部墙面的上部或者顶棚
（ ３ ）下 送 风 上 回 风
如雨后春笋 ，不断涌现 。但影 剧院类建筑属于高大
空 间 ，人 员 密 度 大 ，且 对 噪 声 要 求 严 格 ，其 空 调 系 统 设 计 不 同于 一 般 类建 筑 。 本 文 结 合 长 宁 区 文 化 艺 术 中 心 项 目 ，对 同 类 建 筑 观 众 厅 空 调 系 统 设 计 的要 点进行了分析与探讨。
机组 ，为空 调系统提供冷 、热水 。风冷热泵机组 设
置于屋顶 。
上热 下冷 的情况 。另外 ，采用喷 口侧送下 回方式，
其 送 风 风 速 一 般 较 大 ．噪 音
整 个 剧 场 的 空 调 系 统 以全 空 气 系 统 为主 ， 各 区 域 根 据 不 同的 使 用 需 求 ，分 别 采用 不 同 的 空 调 系统 。 由于 舞 台及 其他 区 域 温 湿 度 要 求 相 对 简 单 ， 在此 不 再 赘 述 。 下 面从 气 流 组 织 、空 调 处 理 过 程 、 噪 音控 制 等 三 个 方 面 ，对 观 众 区空 调 系 统 做 了重 点 阐 述 。
筑面积为 １ ４ ３ ０ １ ｍ ，建 筑 总 高 度 为 ２ ３ ． ８ ５ Ｉ ｌ ｌ ，共 三层 。 该 项 目共计 ７个 放 映厅 、一 个 剧 院 ，其 中剧 院 总 座
位数为 １ ０ ２ ５座 ，属于中型剧院。该项 目设计标准为 上海绿色建筑二星级标准。
文体中心剧场通风及空调系统设计与应用

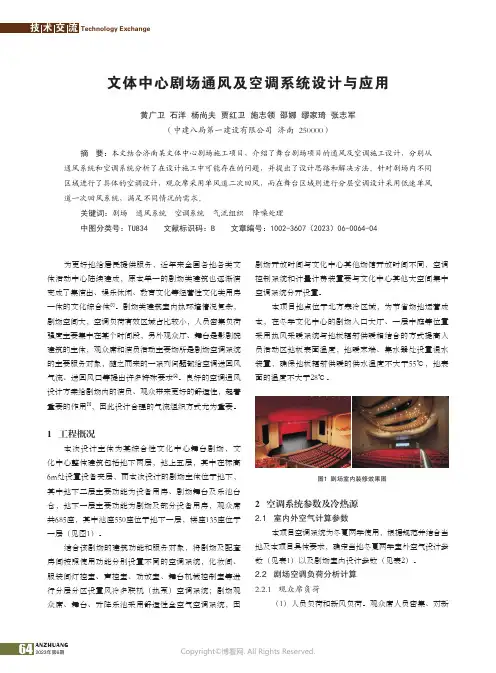

黄广卫 石洋 杨尚夫 贾红卫 施志领 邵娜 缪家琦 张志军（中建八局第一建设有限公司 济南 250000）摘要：本文结合济南某文体中心剧场施工项目，介绍了舞台剧场项目的通风及空调施工设计，分别从通风系统和空调系统分析了在设计施工中可能存在的问题，并提出了设计思路和解决方法。
针对剧场内不同区域进行了具体的空调设计，观众席采用单风道二次回风，而在舞台区域则进行分层空调设计采用低速单风道一次回风系统，满足不同情况的需求。
关键词：剧场 通风系统 空调系统 气流组织 降噪处理中图分类号：TU834 文献标识码：B 文章编号：1002-3607（2023）06-0064-04文体中心剧场通风及空调系统设计与应用为更好地给居民提供服务，近年来全国各地各类文体活动中心陆续建成，原本单一的剧场类建筑也逐渐演变成了集演出、娱乐休闲、教育文化等经营性文化类用房一体的文化综合体[1]。
剧场类建筑室内热环境情况复杂，剧场空间大，空调负荷有效区域占比较小，人员密集负荷强度主要集中在某个时间段，另外观众厅、舞台是影剧院建筑的主体，观众席和演员活动主要场所是剧场空调系统的主要服务对象，随之而来的一系列问题都给空调送回风气流、送回风口等提出许多特殊要求[2]。
良好的空调通风设计方案给剧场内的演员、观众带来更好的舒适性，起着重要的作用[3]，因此设计合理的气流组织方式尤为重要。
1 工程概况本次设计主体为某综合性文化中心舞台剧场，文化中心整体建筑包括地下两层，地上五层，其中在标高6m处设置设备夹层，而本次设计的剧场主体位于地下，其中地下二层主要功能为设备用房、剧场舞台及乐池台仓，地下一层主要功能为剧场及部分设备用房，观众席共685座，其中池座550座位于地下一层，楼座135座位于一层（见图1）。
结合该剧场的建筑功能和服务对象，将剧场及配套房间按照使用功能分别设置不同的空调系统，化妆间、服装间灯控室、声控室、功放室、舞台机械控制室等进行分层分区设置风冷多联机（热泵）空调系统；剧场观众席、舞台、升降乐池采用舒适性全空气空调系统，因剧场开放时间与文化中心其他场馆开放时间不同，空调控制系统和计量计费装置要与文化中心其他大空间集中空调系统分开设置。
电影院中央空调工程设计探讨
电影院中央空调工程设计探讨发布时间：2021-04-28T10:43:35.337Z 来源：《科学与技术》2021年1月第3期作者：张秋艳[导读] 本设计为某电影院中央空调工程设计，张秋艳北京龙源科建建筑设计有限公司 100052摘要:本设计为某电影院中央空调工程设计，需为之设计合理的中央空调系统，为室内工作人员和电影院顾客提供舒适的环境。
经负荷计算并考虑房间需求，对大观影厅采用全空气中央空调系统来承担空调房间的冷负荷，房间内用喷口送风，采用上送风上回风的方式。
新风通过独立的新风管道引入空调机组，与回风混合后进行集中处理，然后送入空调房间。
该空调系统设有单独的空调机房。
办公室、业务用房及小观影厅等均采用VRV中央空调系统，实现了各个房间根据不同需要进行单独控制。
关键词：VRV，中央空调，全空气，制冷机组一工程概况电影院建筑功能包括放映厅及业务用房两个部分，总面积约3500m2。
该楼地上4层，本建筑总建筑高度为13.5米，除二层高3.60米外，其它标准层层高均为3.30米。
地下室为设备用房和库房，建筑面积639.2m2，层高3.6米。
二空调系统方案设计 2.1 系统选择根据各不同功能房间，将该建筑的空调系统分为两种系统。
一号观影厅的空调方式选择全空气系统，送回风方式为上送侧回。
其他房间均选用VRV(变制冷剂)系统。
全空气系统的冷源选择风冷机组。
2.2系统选择说明（1）一号观影厅属于高大空间场所，冷负荷密度大，潜热负荷大，人员密度大，人员散发气味多，如果风量不足，不但会使室内温湿度得不到保证，且会对空气质量产生严重影响。
采用全空气空调系统在机房内对空气进行集中处理具有较强的去湿能力，而且风量大，设备可放在空调机房内，所以选择全空气系统。
（2）办公室、业务用房、小放映厅等小房间，人员集中度大，各房间的负荷根据运行时间不一致，且各自有不同的要求，而且受层高的限制，采用VRV(变制冷剂)系统，能够满足各个房间单独控制，因而选择VRV(变制冷剂)系统。
演播厅空调系统设计及噪声控制分析

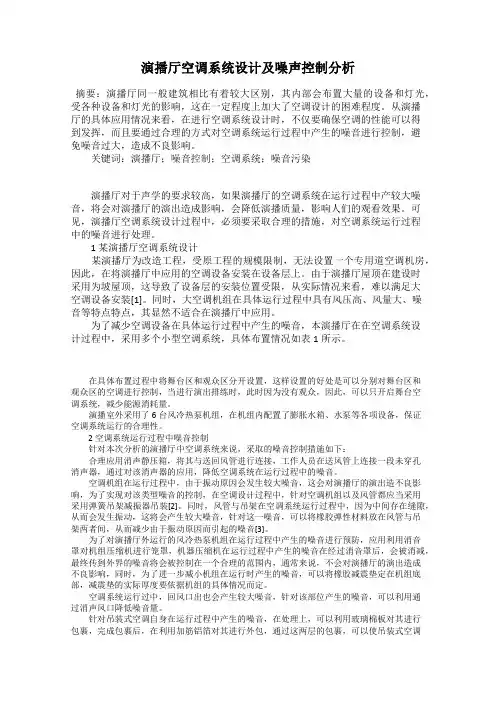

演播厅空调系统设计及噪声控制分析摘要：演播厅同一般建筑相比有着较大区别，其内部会布置大量的设备和灯光，受各种设备和灯光的影响，这在一定程度上加大了空调设计的困难程度。
从演播厅的具体应用情况来看，在进行空调系统设计时，不仅要确保空调的性能可以得到发挥，而且要通过合理的方式对空调系统运行过程中产生的噪音进行控制，避免噪音过大，造成不良影响。
关键词：演播厅；噪音控制；空调系统；噪音污染演播厅对于声学的要求较高，如果演播厅的空调系统在运行过程中产较大噪音，将会对演播厅的演出造成影响，会降低演播质量，影响人们的观看效果。
可见，演播厅空调系统设计过程中，必须要采取合理的措施，对空调系统运行过程中的噪音进行处理。
1 某演播厅空调系统设计某演播厅为改造工程，受原工程的规模限制，无法设置一个专用道空调机房，因此，在将演播厅中应用的空调设备安装在设备层上。
由于演播厅屋顶在建设时采用为坡屋顶，这导致了设备层的安装位置受限，从实际情况来看，难以满足大空调设备安装[1]。
同时，大空调机组在具体运行过程中具有风压高、风量大、噪音等特点特点，其显然不适合在演播厅中应用。
为了减少空调设备在具体运行过程中产生的噪音，本演播厅在在空调系统设计过程中，采用多个小型空调系统，具体布置情况如表1所示。
在具体布置过程中将舞台区和观众区分开设置，这样设置的好处是可以分别对舞台区和观众区的空调进行控制，当进行演出排练时，此时因为没有观众，因此，可以只开启舞台空调系统，减少能源消耗量。
演播室外采用了6台风冷热泵机组，在机组内配置了膨胀水箱、水泵等各项设备，保证空调系统运行的合理性。
2 空调系统运行过程中噪音控制针对本次分析的演播厅中空调系统来说，采取的噪音控制措施如下：合理应用消声静压箱，将其与送回风管进行连接，工作人员在送风管上连接一段未穿孔消声器，通过对该消声器的应用，降低空调系统在运行过程中的噪音。
空调机组在运行过程中，由于振动原因会发生较大噪音，这会对演播厅的演出造不良影响，为了实现对该类型噪音的控制，在空调设计过程中，针对空调机组以及风管都应当采用采用弹簧吊架减振器吊装[2]。
剧场类观演建筑暖通空调设计的几点思考
剧场类观演建筑暖通空调设计的几点思考发表时间：2020-09-08T11:43:30.290Z 来源：《城镇建设》2020年3卷12期作者：章峰[导读] 剧场类观演建筑功能的特殊性和运行的交叉性决定了其暖通空调设计的复杂摘要：剧场类观演建筑功能的特殊性和运行的交叉性决定了其暖通空调设计的复杂性。
一般剧场类观演建筑的运行时间不足全年时间的1/2，不同观演场次的上座率各不相同，内场对噪音、温度、湿度等有很高的要求，所以以上因素对暖通空调的设计带来一定的影响。
文章以某地方剧院作为研究对象，详细的阐述其暖通空调系统设计方案。
关键词：剧场建筑暖通空调系统座椅送风空调自动控制0前言剧场类观演建筑特点是层高空间较大、灯光设备复杂、人员密集，所以对暖通空调系统的设计有着更高的要求。
某地一中心剧场，功能结构由排演厅、会议中心、小剧院以及演奏大厅等组成。
地上一层剧院分为观众厅和舞台，附加东西两个休息厅，座位1200；二层设有培训、化妆室等；三、四层为阅览、展厅等。
1设计参数夏季室内设计温度25-27℃，相对湿度50-60%；冬季室内设计温度16-22℃，相对湿度40%；人员新风量14m3/(h·人)；一层剧场照明负荷5W/㎡；中央舞台照明设备总发热量120kW，观影区和追光区的灯光发热量为45kW；整个剧场环境温度≤40℃。
2空调系统的制冷和制热由于该剧场属于多功能类型剧场，暖通空调设计除了要满足中心剧场的各项要求之外还应该考虑其他功能室/厅对空调的要求。
2.1整个中心剧场的空调负荷设计空调的负荷设计首先在考虑到节能环保的前提下，满足剧院所有功能厅/室运行时空调所能够承受的最大负荷值。
所以空调负荷设计需要经过科学的计算，从而选择适当的空调构成。
夏季的冷负荷和冬季热负荷、日常办公和剧场观演等对空调负荷要求有很大的差别，要求设计人员进行独立设计。
2.2空调制热本剧场的空调热源主要来源于F1层的热力站，将城市供热网所提供的高温热水经过热交换机处理之后转换成为低温热水以供整个剧院的冬季热水使用和空调使用。
电影院空调系统设计
电影院空调系统设计1. 引言本文档旨在设计一种适用于电影院的空调系统。
电影院是一个需要提供舒适环境的场所，空调系统在其中起到至关重要的作用。
该设计将考虑电影院的特殊需求和使用情况，并提供一个高效、可靠且舒适的空调系统。
2. 功能需求以下列出了电影院空调系统的功能需求：- 提供稳定的室内温度控制，确保观众在观影过程中不会感到过热或过冷。
- 有效控制室内湿度，以避免观众感到不适。
- 快速适应不同观众数量和座位排布的变化，以确保均匀的空气分布。
- 能够在电影放映前自动预热或预冷电影厅。
- 提供静音运行，以不影响观众的观影体验。
- 可远程监控和管理，以方便维护和故障排除。
3. 技术实现为了满足上述功能需求，我们建议以下技术实现方案：- 使用变频空调系统，以便根据实际需求调节冷热输出。
- 配备湿度传感器和控制器，以监测和控制室内湿度。
- 安装多个送风口和回风口，以确保空气流通均匀。
- 配备智能控制系统，根据观众人数和座位排布实时调整送风口的开闭程度，以实现均匀的空气分布。
- 设计程序在电影放映前自动预热或预冷电影厅，以节约观众等待时间。
- 选用低噪音空调设备，并充分考虑隔音措施，以提供静音运行。
- 配备远程监控和管理系统，实现对空调系统的远程控制、故障检测和维护。
4. 设计考虑在设计电影院空调系统时，需要考虑以下因素：- 电影院的观众容量和座位排布。
根据电影院的规模和座位布局来确定空调系统的容量和送风口数量。
- 室内温度和湿度控制要求。
不同季节和不同活动期间需要调整的温度和湿度范围。
- 能耗和环保要求。
选用高效节能的空调设备，并考虑使用环保制冷剂。
- 维护和故障排除要求。
需要易于维护和管理的系统结构，并配备完备的远程监控和故障报警功能。
- 成本预算。
根据预算限制做出技术选型和设计决策。
5. 总结本文档讨论了电影院空调系统的设计需求、技术实现方案以及相关的设计考虑。
通过合理选择和配置空调设备，以及采用智能控制和远程监控系统，可以实现一个高效、可靠且舒适的电影院空调系统，提供良好的观影环境。
某影院暖通空调系统设计与案例分析(经典)
影院设计技术要求建筑及工艺设计要求（一）国际影城（五星级影城）建筑设计的基本条件：1、电影院（城）内观众的进、出场应顺畅，便于运营管理，应避免人流交叉和拥挤，二层以上的大、中型电影城进场应设有电梯或扶梯；观众疏散楼梯的位置数量和出口的宽度应符合消防要求，必须保证观众安全疏散。
2、观众厅的平面应符合所在柱网结构，若结构可以改动，根据设计中的具体的情况而改动；若结构不能改动，柱距不能小于 8.4 米。
3、楼面活荷载应取 3-4 k N/㎡。
4、电影院的建筑高度：设有大厅的影院内部净高度≥9.5M；设有中厅的影院内部净高度≥8M；设有小厅的影院内部净高度≥6.5M。
工艺设计的基本条件：一、工艺设计指标1、影院内大堂面积不应小于 0.5 ㎡/座。
2、洗手间距观众入口＜50m,应分层设置。
洗手间的设计；每 150 座设置一个洗手池，男厕：每 150 座设一个大便器，每 75 座设一个小便器；女厕：每 50 座设一个大便器。
并设置残疾人卫生洁具和设施。
按以上标准计算用水量。
3、最近视距不宜小于银幕宽度的 0.6 倍，不应小于银幕宽度的 0.55 倍。
最远视距不宜大于银幕宽度的 1.8 倍，不应大于银幕宽度的 2.00 倍。
4、第一排观众座椅地面离银幕下缘的距离为视点高度，视点高度不宜大于 1.5M，不应大于 1.7M。
5、第一排观众的水平视线与银幕上缘的角度称为仰视角。
最大仰视角不宜大于40°，不应大于 45°6、放映光轴的水平偏角（即水平放映角）不宜大于3°；放映光轴的垂直偏角（放映俯角）不宜大于4°，不应大于6°。
7、每段疏散通道不应大于 20M，疏散楼梯净宽≥1.4M，疏散门口 1.4M 内不应设置踏步。
二、影院观众厅体型电影厅设计的几何尺寸：观众厅的长宽比例为 1.5：1；最大面积≤700㎡。
最小面积应≥150㎡，不少于 100 座（考虑视听效果和投资成本）。
关于影剧院空调设计的几点意见
关于影剧院空调设计的几点意见
一、影剧院的特点：
1、人员密集属短时段聚集场所。
2、空间较高。
3、有隔声，消声要求。
4、舞台灯光功率大，变化多。
二、真对影剧院的特点，空调设计应考虑如下几点：
1、负荷变化较大，空调系统应有预热，预冷能力使用过程中新风量较大。
如单独采用辐射供热、供冷方式由于其热惰性较大不适合。
辐射供冷由于无除湿能力更适应用在新风量较少的建筑内作为联合供冷的一种方式。
2、由于空间较高，舞台灯光负荷出现在高大空间上部，如采用置换通风方式更容易满足工作区人员使用要求且更具节能性。
3、由于对环境噪声的使用要求，空调系统应考察消声及隔声处理。
4、舞台灯光热量的排除一般以在其上部设置排风直接排出最为节能、见效。
剧场建筑集中空调气流组织形式研究
剧场建筑集中空调气流组织形式研究随着社会的不断发展和人们精神文化需求的不断提高，剧场建筑作为文化艺术的重要载体，其舞台表演内容、环境设施、集中空调气流组织形式都要求更加实用、优美、高档，以满足人们日益增长的文化需求和生活品质。
而剧场建筑的集中空调气流组织形式，在美学和功能性方面都扮演着重要的角色。
首先，气流的组织对于观感的影响是明显的，不同的气流组织形式能够在视觉上呈现出不同的艺术效果，给人强烈的视觉感受。
其次，剧场集中空调系统为剧场提供了必要的空气调节，使得演出舞台和观众席的温度、湿度、空气质量等都得到了统一的控制。
这对于大型剧场特别重要，因为室内气流的不流畅和温度的过高或过低都会对观众带来不适，进而影响演出效果和舒适感受。
为了使剧场空气流动的艺术效果和气流的功能性达到最佳平衡，剧场的集中空调设计需要从以下几个方面进行考虑：一、空气流动的方向空气流动的方向是决定剧场气流组织形式基本方向的关键，一般可以采用垂直流、水平流、底部进出等不同方向，其选择需要从空气流动的速度、温度、干湿度等因素综合考虑，以达到最佳舒适性和观感效果。
二、空气流动的速度空气流动的速度是影响空气流动形式的关键因素之一，速度高了可以使气流感受强烈，形成冲击感，速度低了则会使气流看起来较为平淡。
因此，在剧场空调系统设计中需要把握好气流速度的大小和变化。
三、空气流动的形状空气流动的形状是气流组织形式的一个重要部分，它可以直接影响观众的视觉体验，因此需要考虑如何改变设备的朝向、喷嘴的角度和流量、进、出口的摆放等因素，以实现空气流动形状的艺术化。
四、空气流动的湿度空气流动的湿度对于剧场的气氛效果直接产生影响，它的大小决定了剧场空间的舒适程度。
在剧场集中空调的设计中，要从空气流动与温度、湿度的相互作用上进行考虑，通过特殊的加湿或降湿系统满足空气湿度要求。
综上所述，剧场建筑集中空调气流组织形式的研究是非常必要的。
在设计中，考虑多方面的因素，通过合理的设计和调节，可以达到良好的气流组织效果和观感效果，同时也可以保证当天演出的人体舒适度，使得所有的观众都能够享受到良好的观演体验。
某剧场集中空调系统设计方案
某剧场集中空调系统设计方案工程概况该剧场总建筑面积为5 600 m2，建筑总高度为19.678 m，可容纳观众1 219人。
地上2层(±0.000以上)，半地下l层及人防工事1层。
地下室主要为人防工事及停车库，并有设备机房、水泵房、消防水池等;1层为前厅、放映室、咖啡厅、观众厅地座、舞台、服装间、配电房、消防值班室、接待室、化妆间、厕所;2层为咖啡厅上空、观众厅地座上空和楼座、舞台上空、声控室、耳光室、化妆间、厕所。
剧场空调设计的特点剧场空调设计时要注意考虑其建筑及使用功能上的特点。
(1)剧场建筑组成复杂，既有空间高大的观众厅，又有内部设施复杂的舞台，还有放映室、化妆间、接待室等大小、形状、用途各不相同的房间。
(2)剧场的主要厅室是间歇使用的，对空调系统运行时间和要求很不一致。
如观众厅为间歇使用，每场使用2～3 h，场间为休息时间;而舞台、化妆问等是非连续、非全天、只集中在一段时间使用的;接待室等则是短时间有人停留。
(3)低纬度地区的剧场观众厅，建筑隔热良好时，空调负荷主要为人体散热负荷，可能全年需要送冷风，但观众少时又要防止室内过冷。
(4)剧场人员集中，新风量需求大，空调系统的新风比较其他类型建筑大。
(5)观众厅内人体散热负荷为主要空调负荷，热湿比小，为了满足客满时室内相对湿度较低的标准及换气次数的要求，需要送风在冷却减湿处理后作再热处理;而在夏季，热源往往不运行，所以直接利用冷凝器热量作再热热源有一定的节能意义。
(6)要求随着季节的变化能自动控制新风量，达到节能的效果。
如在空调系统预冷、预热时间内可以完全关闭新风风门，停止供新风;在上座率不高时也应能减少新风量。
(7)设计时应考虑减少送风量的可能，满场时设计风量较大，应对系统分区或者采用变风量系统等。
观众厅、舞台是剧场建筑的主体，是观众停留的主要场所和演职人员活动的中心场所，也是空调系统的主要服务对象。
观众厅、舞台的气流组织又对空调效果的优劣起着决定性作用。
某剧院暖通空调系统装修改造设计浅析
某剧院暖通空调系统装修改造设计浅析摘要：介绍某剧院项目暖通空调系统改造设计，根据该剧院自身特点和使用要求，在原设计的基础上，选择更加合理、节能、舒适的空调方式，剧院观众席由原来的全室送风方式改为座椅送风方式，优化空调舒适性和节能性，取得良好的效果。
关键词：剧院空调改造二次回风座椅送风气流组织一、前言文化是一座城市的气质和灵魂，而剧院是一座城市对外文化交流的窗口是文化传播的重要阵地，因此剧院项目的重要性不言而喻。
该项目位于浙江临安，为临安市政府公益类重点项目，也是城东新城区块首个地标性建筑，然而原空调设计仅对剧院高大空间设置了热泵型屋顶式空调机组，其他区域皆无空调，该空调系统能效低，耗电大，空调效果差，噪声影响大，其合理性、经济性和节能性远远达不到该剧院使用的要求，与项目的定位和档次完全背道而驰，因此经过多方讨论，装饰阶段对原空调设计系统进行全面升级改造，现将改造的空调系统设计做简要的阐述。
二、工程概况该项目设计为三幢建筑的综合体，1号楼是总工会以后的综合性办公楼，2号楼是临安的城市展览馆，3号楼是今后的职工剧院以及两会中心，它建成后，集维权帮扶、文化娱乐、教育培训、技术交流、才艺展出于一体的综合性场所。
项目总建筑面积：29127m2，地上建筑面积：21707.01m2，地下建筑面积：7419.99m。
其中3#楼剧院总建筑面积：3038.6m2，建筑高度：19.2m，地上二层、地下一层。
剧院屋顶采用钢桁架结构。
三、设计参数1、室外空气计算参数（地点：杭州-临安）2、室内设计参数：四、空调系统及冷热源1、空调负荷及指标：总建筑面积：3038.6m2，空调冷负荷为471.5kW，空调冷负荷指标为155.2W/m2；空调热负荷为321.5kW，空调热负荷指标为105.8W/m2。
3#楼剧院观众厅、舞台冷、热源采用1台490kw的风冷螺杆式热泵机组（可与2#楼热泵机组互为备用）。
风冷热泵机组、水泵、膨胀水箱等布置在2#楼、3#之间外廊屋面专用室外机位置。
关于电影院的空调系统设计探究
关于电影院的空调系统设计探究发表时间：2016-09-08T11:16:59.370Z 来源：《建筑建材装饰》2015年10月上作者：高小建[导读] 其中影院的建筑设计在电影院设计中非常突出。
[九源（北京）国际建筑顾问有限公司银川分公司，宁夏银川750000]摘要：电影院建筑是文化建筑类的重要组成部分，尤其是一些大中型电影院，往往成为当地的重点文化项目，对文化建设起到重要的推动作用。
其中影院的建筑设计在电影院设计中非常突出。
关键词：电影院；空调系统；设计前言本文主要介绍了影院普通空调系统整体的设计方案，主要对影院冬夏季负荷进行了详细的计算，确定了影院所用的冷热源，对影院不同区域的风系统和水系统设计合理的空调方案，最后分析计算了影院的防排烟系统。
1工程概述某4D电影院为158人座的大型影院，具有超长的跨度范围，银幕采用180°柱面环幕立体影像，屏幕处于一段圆弧上，这是与传统平板式的屏幕的差别，其中16：9的银幕高宽比更加逼真的再现科技影视空间，弧形开阔的屏幕画面充盈了观影者的视野，摆脱平面视角的束缚，使得影片中的空间与真实场景更加符合。
屏幕配合动感座椅可以产生环绕、横越、跳跃等多种运动方式，为观影者制造浓厚的科技氛围。
放映系统有两台放映机，放映时从两个角度投射出不同的影像。
2电影院空调系统设计探究2.1空调负荷计算4D电影院各功能区的设计参数：影院不仅要满足温度、湿度的要求，由于人员众多，一定的室外新鲜空气是保证室内空气品质（IAQ）的关键。
由于夏季的室外空气温度与洽值高于室内空气参数，空调系统夏季处理新风必然要消耗冷量，冬季室外的空气温度比室内气温低，而室外空气比室内空气含水量少，空调系统冬季为处理新风必然要消耗热量并要对空气进行加湿量。
规范规定电影院的最小新风量，见表2。
本影院工程为甲级影院，新风量的计算为：20×l56=3120m3/（人.h）（1）夏季新风冷负荷：Qc.o=Mo（ho—hR）式中Qc.o—夏季新风冷负荷，KW；Mo—新风量，kgli；ho—由室外干球温度与湿球温度确定的空气洽值，kJ/kg； hR－由室内干球温度与相对湿度确定的空气洽值，kJ/kg。
剧场空间转换空调系统的应用研究-之1
剧场空间转换空调系统的应用研究-之1剧场空间转换空调系统的应用研究之1：地上侧送风方式谭洪卫，同济大学村田敏夫，日本フレクト株式会社摘要：本研究针对剧场建筑空间的置换空调方式中两类典型的送风系统（侧送风和座椅送风），以实际工程项目为例，应用实测，实验室实验，CFD等手段进行了考证研究。
本文作为第一部分，以侧送系统为对象，实施了大规模的实测，并与传统的混合式空调通风系统的结果相比较，考证了该空调系统方式的室内温度分布特征及通风换气效率的优越性。
关键词：置换空调，剧场，地上侧送风，实测，CFD1．研究背景近年来，对节能，空气品质的认识的加强，使在北欧广为普及的置换空调（源于工业用置换通风：Displacement Ventilation。
现已被广泛应用于民用空调，本文中称为置换空调）受到关注，并在日本的许多大型建筑物空间空调工程中得到应用。
置换空调系统以其既保证了居住域的空气品质，又有效的利用了空间上下温度分布达到其节能目的特点向传统的混合稀式空调提出了挑战。
剧场的高大空间应该是最能发挥置换空调系统的长处的适用对象，而另一方面，对于人员密度大，具有阶梯坐席的剧场空间，置换空调方式的应用面临风口如何合理布置，热舒适性如何确保的问题。
为此，本研究旨在通过对剧场转换空调的各种送风方式的实测，实验，CFD模拟研究，积累设计数据，确立有效的设计手段和评价方法。
2．置换空调方式的原理和特征置换空调方式并非新发明的空调方式，其简单明了的原理在很早以前就被人们所认识过，但上升到工程技术和学术高度则是在1987年后北欧学者P.V.Nielsen1)，M.undt.Elisabeth2）等的研究后，自1990后北欧的空调末端设备厂商的产品技术也基本确立，Hakon Skistad3)氏从理论到实践作了系统的归纳整理。
最近，针对置换空调方式的推广，美国新制定了置换空调设计指针4）。
对置换空调的理论研究，由于篇幅关系，笔者在此不作过多涉及，而是着重探讨置换空调在实际工程中的应用问题。
例谈剧院空调排烟系统设计
例谈剧院空调排烟系统设计随着人民生活水平的不断提高，近年来，体育场馆，影剧院的设计任务日益增多，影剧院内空调设计等的要求也日益增加，笔者通过自己进行过的新乡文化艺术中心设计，详细探讨一下剧院空调形式，排烟系统的一些个人意见。
一、建筑概况新乡市文化艺术中心位于河南省新乡市新区中心，是新乡市政府广场项目内的建筑之一。
我是本工程水暖专业的负责人，下面谈一下对于本项目空调排烟设计的一些做法。
新乡文化艺术中心总建筑面积为58800平方米。
主要使用功能有：D部分1500座歌舞剧院、C部分650座音乐厅、B部分700座演播厅、以及A部分办公楼、人大政协会议中心。
地下部分为配套车库和设备用房。
地上最高层数6层，地下2层。
建筑高度：26.85米（主舞台范围为单层其结构板顶标高34.000，其它部分最高结构板顶标高23.300。
）一、空调方案应甲方要求，各层办公，商业，超市设带热回收系统的新风换气机组。
除机房等附属房间外，考虑到建筑标准和室外空气质量，空气处理机组均设置了初效和中效2级过滤。
为充分利用室外空气作为冷源，全空气系统均采用了设回风机的双风机空气处理机组，过渡季可使用全新风，冬季可调节新风量，对于存在内区的歌剧院，演播室和观众厅来说，其节能效果较为明显。
剧院观众厅、乐池、排练厅、演播室等空调区域，由于较高标准的舒适度要求，以及乐器对温湿度，尤其是湿度的严格要求，设置了全空气空调系统。
夏季均采用了控制露点温度再根据室内负荷变化进行二次加热的方案，冬季采用能够较精确控制加湿量的电蒸汽加湿器。
乐器库这种对温湿度要求极度严格的部分设置了独立制冷加热的恒温恒湿空调机组。
而公共休息厅廊等人员不经常停留的大空间为全空气空调系统，冬季设地板辐射采暖。
办公管理、会客接待、化妆等小空间空调区域，其温湿度要求不严格，为控制灵活，采用风机盘管加新风系统。
大剧院部分房间存在内外分区，但面积较小，故采用风机盘管不分区，但新风机组内外区分设，内区设新风换气机，即冬季如内区温度高时，可采用新风换气机所送新风为内区房间降温。
电影院空调设计方案
电影院空调设计方案随着现代科技的不断发展，电影院作为一种重要的娱乐场所，需要提供舒适的观影环境给观众。
其中，空调系统的设计是关键要素之一。
本文将提出一种电影院空调设计方案，以确保观众在观影过程中享受到宜人的温度和空气质量。
一、空调系统的选型为了满足大型电影院内部的温度需求，我们建议采用中央空调系统。
中央空调系统具有调节空气温度、湿度和流通的能力，能够快速而均匀地将室内空气进行循环调节。
另外，采用中央空调系统还能减少噪音和空调设备的占用空间，为观众提供更好的观影体验。
二、空调系统的布局针对电影院不同区域的温度需求差异，我们建议将电影院划分为观影大厅、休息厅和走廊三个区域，并对其进行不同程度的空调布局。
1. 观影大厅：观影大厅是电影院最核心的区域，也是观众停留时间最长的地方。
为了确保观众能够舒适地观影，我们建议在观影大厅的天花板和地板上设置空调出风口，以实现从上部和下部的空气循环。
同时，在座椅扶手上设置个人空调出风口，以满足观众个性化的温度需求。
2. 休息厅：休息厅是观众观影间歇休息的地方，需提供一个舒适的环境。
我们建议在休息厅的天花板上设置多个空调出风口，以保持整个区域的温度均匀，同时在墙壁上设置空调回风口，使空气循环更加畅通。
3. 走廊：走廊是观众进出观影厅的通道，需要保持适宜的温度和通风状况。
我们建议在走廊的天花板或墙壁上设置空调出风口和回风口，以确保空气的流通和温度的合适。
三、空调系统的温度控制为了满足观众对不同温度的需求，我们建议使用分区控制技术。
通过将电影院划分为多个独立的温控区域，并设置温控仪表盘，观众可以根据个人喜好在各自座位上调节温度。
这样不仅可以提供个性化的观影体验，还可以在人员密集的场所实现能源的有效利用。
四、空调系统的空气质量控制除了温度调节外，空气质量的控制也是一个重要的方面。
为了确保空气清新、无异味，我们建议在空调系统中加入多种过滤装置，如初效过滤网、中效过滤网和高效过滤网。
广东地区某小型剧场建筑中央空调设计
广东地区某小型剧场建筑中央空调设计摘要：文章以实际工程为案例，介绍广东地区剧场建筑中央空调设计。
关键字：剧场中央空调一、工程概况本工程为广东某县级文化活动中心，总用地面积4919m2；总建筑面积约6759 m2，建筑高度27.3m，空调面积3200m2。
由一栋单体建筑组成，地下一层，主要为设备用房，布置在舞台下方；地上四层，其中剧场4220m2，配套建筑面积1613m2；各房间布置为：（1）地下一层设有水池、水泵房，变配电房、发电机房等。
（2）一层设前厅、休息区、洗手间、化妆装等房间，夹层设排练室、办公室等；二、三、四层设放映室、调光室、音控室、办公室等。
（3）观众厅两层，总高度16.80米；舞台总高度27.15米。
本工程已于2009年6月设计完成，于2012年完成施工、通过验收，投入使用。
二、中央空调设计2.1 本次设计内容为建筑物夏季舒适性中央空调系统。
2.2 主要设计参数2.2.1 室外气象参数（夏季）：空调干球温度33.5℃，通风干球温度为31℃，湿球温度27.7℃，空调日平均温度31.3℃，相对湿度79%，室外平均风速1.8m/s，大气压力1004.5HPa，最多风向为东南向。
2.2.2 室内设计计算参数2.3 冷负荷计算（1）采用鸿业软件计算，各区域的逐时冷负荷结果：一区舞台及走边配套用房冷负荷343.66KW（98USRT），二区观众厅及走边配套用房冷负荷635.5kW （180USRT）；各区逐时冷负荷综合最大值为915kW（260USRT）。
2.4 中央空调冷源选用制冷量为305 kW（88 USRT）的风冷涡旋式冷水机组3台。
制冷机组制备7℃冷水，回水温度12℃，制冷剂采用R22。
冷水机组设于2层与4层屋顶的梁柱上。
2.5 空调水系统2.5.1 冷水系统（1）冷水系统为闭式循环一级泵系统。
由于冷水系统支管环路上末端设备的压降很大，为简化管路水系统，故供回水水平管与立管均为异程式，设计并联环路装上调节阀或平衡阀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小剧场空调系统设计探讨
【摘要】通过具体工程实例阐述了小剧场空调系统的设计特点、空调系统的划分及气流组织的考虑因素，同时给出了空调系统噪音控制的措施。
【关键词】小剧场；气流组织；噪音控制
引言
随着人民生活水平的提高，以及对文化娱乐生活的多样化需求，越来越多的住宅及公建项目会考虑设置一个小型剧场，以提供给业主丰富多彩的文化生活。
但小型剧场的空调系统设置和气流组织设计上与大型剧场却存在着很大的区别。
本文中笔者根据实际设计经验来共同探讨、分享设计思路。
1 小型剧场的设计特点
与大型剧场相比较，小型剧场的空调系统设计具有以下一些特点：
（1）座位数较少，前后高差较小，且采用活动座位的较多，设置座椅送风比较困难。
（2）观众区的层高比较低，净高一般在7～8m，在设计中经常采用顶送顶回的气流组织方式。
（3）舞台的面积及高度均较小，同时由于演员与观众距离近，对噪音的控制更为严格，舞台上设置送风口受到了诸多限制。
（4）需要通过气流组织分析，并与建筑声学相配合，合理地排布观众区域与舞台的送风末端开口位置。
特别是舞台区域，风速需
要得到较好的控制，防止噪音过大。
2 小剧场空调系统的设计
以某小剧场空调系统的设计为例，该工程是200座的小型剧场，剧场部分的建筑面积为 420m?，层高10m。
舞台部分的建筑面积为105m?，其余全部为观众区域。
经过负荷计算及分析，确定设置两套低速全空气系统。
一套服务于观众座位区，一套服务于舞台演出区。
2.1 舞台部分的空调系统设计
小剧场的特点是演员与观众距离非常近，尤其是话剧演出，对噪音的要求十分严格。
为了减少在演出中的噪音干扰，业主根据某欧洲小剧场的运行经验，要求演员在演出的时候舞台部分的空调系统停止运行，只在演出之前进行预冷预热处理。
但空调设计人员认为，如果演出时舞台空调系统关闭，由于舞台灯光发热量较大（200座的剧场灯光发热量约为65-70kw），且由于小型剧场层高的限制，灯光距演员大约只有7-8m左右。
夏季热辐射感强烈，演员舒适性较差，同样会影响演出效果。
因此建议业主通过合理的气流组织设计解决此问题。
由于麦克风排布的要求，舞台的地面不允许设置任何风口。
空调设计人员根据舞台的布置特点，在舞台采用了双层分层送风，顶部回风的气流组织形式。
首先，在舞台顶部网架上设置一条空调送风管路，大约距地面8.5m，顶部采用旋流送风口。
为了演员演出时舒适性考虑，另设置四根竖向风道，在距舞台地面1.8m处设置多角
度送风孔板进行送风。
因舞台小，送风口距离演员较近，采用此种风口可提高送风的均匀性，提高演出人员的舒适性，避免冷风直吹人体。
该送风管上还设置电动调节阀，以方便在演出时根据舒适性要求进行调控。
根据欧洲对小型剧场的设计经验，在舞台区域内的送风口多设置在地面1m以内的范围内。
考虑到国内人员对舒适度要求与欧洲人有比较大的差别，因而送风口设置在舞台地面以上
1.8m处。
2.2 观众席部分的空调系统设计
由于本工程观众席采用推拉式座位，座位前后高差只有0.3m，剧场的地下部分为人防工程，因而设置地面或座位送风都是不可行的。
鉴于此种情况，在观众席部分采用了上送上回的气流组织方式。
2.2.1 设计参数
观众席长为12.8m，宽为16.7m。
吊顶高度为7.5m。
夏季室内设计温度26℃，相对湿度55%
冬季室内设计温度18℃，相对湿度>30%
空调系统送风量：14400m?/h
送风温差：空调送风与室内平均温度之差冬季：+5℃夏季：
-8℃
噪声：小于35db。
2.2.2 末端风口的设计选择
根据ashrae55-92标准，对气流组织的评价标准如下：
（1）在距地面1.8m和0.1m之间的温差不大于3℃
（2）工作区平均风速小于0.25m/s
能够达到此评价标准，可认为是较良好的气流组织分布。
为了能够达到良好的气流组织分布及低噪音标准，选用了12个德国生产的低噪音可调旋流风口ra-v-dn355-r。
每个风口的出风量为1200m?/h，详细参数见表1。
对于变流量风口的选择，考虑了以下因素：
（1）距地5m以上的垂直送风最好选用变流量风口；
（2）风量和冬季送风温差是风口选型的决定因素；
（3）夏季送风温差及噪音指标是风口选型的校核因素；
（4）考虑控制区域的风速，合理布置风口位置。
夏季送冷风时采用水平射流送风，冷风主要靠自身的沉降作用进入人员活动区域。
冬季送热风时转变为垂直向下的射流，以抵消热空气的上浮效应。
不同季节根据不同的送风温度，调节送风角度，以使室内达到舒适﹑安静的效果。
此风量条件下，为保证人员活动区域平均风速小于0.2m/s，风口的间距需大于5.05m。
如果实际风口间距小于此数值，会造成送风射流交叉，产生局部风速偏大现象。
通过以上分析，可看出此种空调系统的划分方式，可使观众席及舞台的人员舒适性及送风效果得到较大提高。
满足不同使用性质，不同使用时间，不同使用要求的部分有机的结合起来，以达到设置集中空调系统的目的。
3.空调系统噪声的控制
在设计中需对空调系统进行有效的噪声控制。
空调机组需设置减振设备，空调风系统根据噪声要求设置多个迷宫片式消声器，和建筑专业一起对空调机房进行降噪处理。
在设计中，同时还需注意以下问题，为降噪处理打好基础：
1.空调风管的风速最好小于5.5m/s，这样可提高消声器的使用效率，减少初投资。
否则，进行再多的降噪处理，也很难达到良好的使用效果。
2.空调机房的墙面最好是剪力墙，此类墙体减少机组振动的传播，有利于噪声控制处理时减少投资。
在实践中，很多机房墙体采用石膏板的建筑隔墙。
在降噪处理时，墙体内又采用了轻钢龙骨结构的施工方式，此种方式会加大噪声传播的效果，没有起到降噪的目的。
机房内最好采用玻璃丝棉加隔声板的方式进行处理，对机房内噪声传播有较好的效果。
3.在空调机房降噪处理时，隔声材料需在机房内侧设置。
需和建筑专业协调，机房的面积适当增大，才可进行墙体的降噪处理及消声器的设置安装。
通过以上处理，本工程的噪声控制效果较好，满足了各种规范及使用要求。
4.总结
通过工程设计实践证明，小型剧场在空调系统的划分，末端送风方式，降噪方式等与大型剧场存在许多差别。
本文中采用的空调系统的划分方式，可使观众席及舞台的人员舒适性及送风效果得到较
大提高。
满足不同使用性质，不同使用时间，不同使用要求，以达到设置集中空调系统的目的。
在设计中，只有注意到了小型剧场的特点及与大型剧场的不同处，才能更好的进行设置系统，规划气流组织，以达到更好的使用效果。
