基于51单片机简易电子琴的课程设计
（完整版）基于51单片机的简易电子琴设计

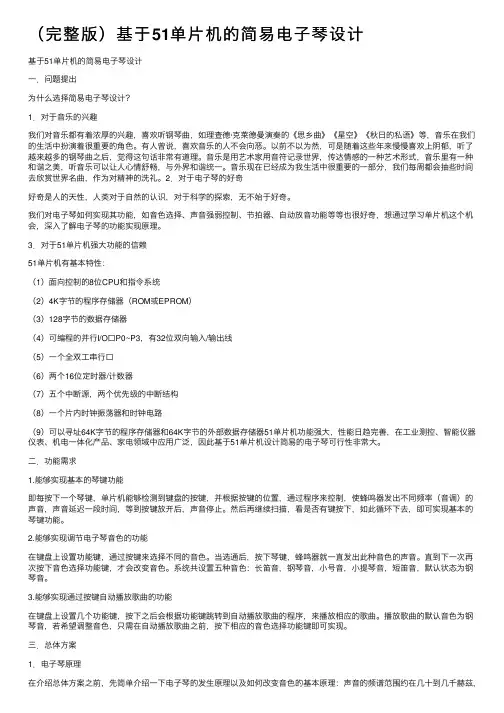

（完整版）基于51单⽚机的简易电⼦琴设计基于51单⽚机的简易电⼦琴设计⼀．问题提出为什么选择简易电⼦琴设计？1．对于⾳乐的兴趣我们对⾳乐都有着浓厚的兴趣，喜欢听钢琴曲，如理查德·克莱德曼演奏的《思乡曲》《星空》《秋⽇的私语》等，⾳乐在我们的⽣活中扮演着很重要的⾓⾊。
有⼈曾说，喜欢⾳乐的⼈不会向恶。
以前不以为然，可是随着这些年来慢慢喜欢上阴郁，听了越来越多的钢琴曲之后，觉得这句话⾮常有道理。
⾳乐是⽤艺术家⽤⾳符记录世界，传达情感的⼀种艺术形式，⾳乐⾥有⼀种和谐之美，听⾳乐可以让⼈⼼情舒畅，与外界和谐统⼀。
⾳乐现在已经成为我⽣活中很重要的⼀部分，我们每周都会抽些时间去欣赏世界名曲，作为对精神的洗礼。
2．对于电⼦琴的好奇好奇是⼈的天性，⼈类对于⾃然的认识，对于科学的探索，⽆不始于好奇。
我们对电⼦琴如何实现其功能，如⾳⾊选择、声⾳强弱控制、节拍器、⾃动放⾳功能等等也很好奇，想通过学习单⽚机这个机会，深⼊了解电⼦琴的功能实现原理。
3．对于51单⽚机强⼤功能的信赖51单⽚机有基本特性：（1）⾯向控制的8位CPU和指令系统（2）4K字节的程序存储器（ROM或EPROM）（3）128字节的数据存储器（4）可编程的并⾏I/O⼝P0~P3，有32位双向输⼊/输出线（5）⼀个全双⼯串⾏⼝（6）两个16位定时器/计数器（7）五个中断源，两个优先级的中断结构（8）⼀个⽚内时钟振荡器和时钟电路（9）可以寻址64K字节的程序存储器和64K字节的外部数据存储器51单⽚机功能强⼤，性能⽇趋完善，在⼯业测控、智能仪器仪表、机电⼀体化产品、家电领域中应⽤⼴泛，因此基于51单⽚机设计简易的电⼦琴可⾏性⾮常⼤。
⼆．功能需求1.能够实现基本的琴键功能即每按下⼀个琴键，单⽚机能够检测到键盘的按键，并根据按键的位置，通过程序来控制，使蜂鸣器发出不同频率（⾳调）的声⾳，声⾳延迟⼀段时间，等到按键放开后，声⾳停⽌。
然后再继续扫描，看是否有键按下，如此循环下去，即可实现基本的琴键功能。
基于51单片机的16键电子琴课程设计报告.docx
基于51单片机的16键电子琴课程设计报告.docx
本课程设计旨在设计一款基于51单片机的16键电子琴，利用该电子琴进行乐器演奏
练习。
课程设计的目标是通过51单片机的控制，使乐器的按键实现发声功能，即在按下按
键后，将发出相应的音调，且声音质量较为清晰、拒绝杂音；同时，设计外设及程序使乐
器美观并能在一定程度上体现主人的个性操作习惯，体现出一定程度上的可定制性和稳定性。
课程设计使用MCS-51单片机作为核心芯片，搭建计算机与电子琴模块之间的桥梁，
通过控制要求，配备8位延时定时器、8位计数器/比较器和定时/计数器模块的硬件模块，通过定时/计数器去控制音色的发声数量，再加以PCB板设计，完成各模块的焊接、网络
接线，通过连接各功能模块，实现51单片机控制芯片，实现程序控制电子琴的具体功能。
最后，课程设计尝试完成女声、爵士电子琴等曲目，通过实验，充分验证设计的可行性，并发现一些在设计过程中的不足，如欠缺外设模块，无法实现一些特殊功能等，给出
相应的改善思路，以供设计实现。
在设计过程中，综合运用硬件电路设计、程序设计思维，构建整个系统的总体构架，
实现相应的电子琴演奏功能，使得本次课程设计取得了一定的成果。
基于51单片机的电子琴设计课程设计
目录前言 (2)第1章基于51单片机的电子琴设计 (3)1.1 电子琴的设计要求 (3)1.2 电子琴设计所用设备及软件 (3)1.3 总体设计方案 (3)第2章系统硬件设计 (5)2.1 琴键控制电路 (5)2.2 音频功放电路 (6)2.3 时钟-复位电路 (6)2.4 LED显示电路 (6)2.5 整体电路 (6)第3章电子琴系统软件设计 (7)3.1 系统硬件接口定义 (7)3.2 主函数 (8)3.2.1 主函数程序 (8)3.3 按键扫描及LED显示函数 (9)3.3.1 键盘去抖及LED显示子程序 (10)3.4 中断函数 (11)3.4.1 中断程序 (12)第4章电子琴和调试 (12)4.1 调试工具 (12)4.2 调试结果 (13)4.3 电子琴设计中的问题及解决方法 (14)第5章电子琴设计总结 (15)参考文献 (16)附录 (17)前言音乐教育是学校美育的主要途径和最重要内容，它在陶冶情操、提高素养、开发智力，特别是在培养学生创新精神和实践能力方面发挥着独特的作用。
近年来，我国音乐教育在理论与实践上都取得了有目共睹的成绩，探索并形成了具有中国特色的、较为完整的音乐教育教学体系。
但我国音乐教育的改革力度离素质教育发展的要求还存在一定距离。
如今，电子琴作为电子时代的新产物以其独特的功能和巨大的兼容性被人们广泛的接受和推崇。
而在课堂教学方面，它拥有其它乐器无法比拟的两个瞬间：瞬间多元素思维的特殊的弹奏方法；瞬间多声部(包括多音色)展示的乐队音响效果的特点。
结合电子琴自身强大的功能及独特的优点来进行音乐教育的实施，这样就应该大力推广电子琴进入音乐教室，让电子琴教学在音乐教育中发挥巨大的作用。
现代乐器中，电子琴是高新科技在音乐领域的一个代表，体现了人类电子技术和艺术的完美结合。
电子琴自动伴奏的稳定性、准确性，以及鲜明的强弱规律、随人设置的速度要求，都更便于人们由易到难、深入浅出的准确掌握歌曲节奏和乐曲风格，对其节奏的稳定性和准确性训练能起到非常大的作用。
51汇编电子琴课程设计
51汇编电子琴课程设计一、课程目标知识目标：1. 学生能理解51汇编语言的基本原理，掌握与电子琴相关的硬件控制方法。
2. 学生能掌握电子琴音阶、音调和音符的基础知识，并能运用51汇编语言实现音符的播放。
3. 学生了解电子琴的电路原理，能分析并描述51汇编在电子琴中的应用。
技能目标：1. 学生能运用51汇编语言编写程序，实现电子琴的基本功能，如播放音符、和弦等。
2. 学生能够通过编程解决实际问题，如调试程序、优化代码等。
3. 学生培养团队协作能力，通过小组合作完成一个具有实际功能的电子琴项目。
情感态度价值观目标：1. 学生培养对编程和电子制作的兴趣，激发创新精神。
2. 学生在课程学习中，培养耐心、细心和专注的品质，提高解决问题的能力。
3. 学生通过课程学习，认识到编程与实际生活的联系，增强学以致用的意识。
本课程针对高年级学生，结合学科特点和教学要求，将知识目标、技能目标和情感态度价值观目标进行分解，旨在使学生在掌握汇编语言基础知识的同时，提高实际动手能力和团队合作能力，培养对编程和电子制作的兴趣，为后续学习奠定基础。
二、教学内容本课程教学内容以《51单片机原理与应用》教材为基础，结合课程目标，组织以下内容：1. 51单片机基础知识：介绍51单片机的内部结构、工作原理及编程环境。
2. 汇编语言基础：讲解汇编指令、寄存器、伪指令等基本概念。
3. 电子琴硬件原理：分析电子琴的电路原理，介绍相关元件及其功能。
4. 音符与音阶编程：教授如何用51汇编语言实现音符、音阶的编程控制。
5. 电子琴程序设计：指导学生编写程序，实现电子琴的基本功能。
6. 项目实践：分组进行项目实践，完成一个具有实际功能的电子琴制作。
教学内容安排和进度如下：第一周：51单片机基础知识学习，了解汇编语言环境。
第二周：汇编语言基础，学习汇编指令和寄存器。
第三周：电子琴硬件原理，学习相关元件及其功能。
第四周：音符与音阶编程，编写相关程序。
第五周：电子琴程序设计，完善程序功能。
基于51单片机的简易电子琴设计

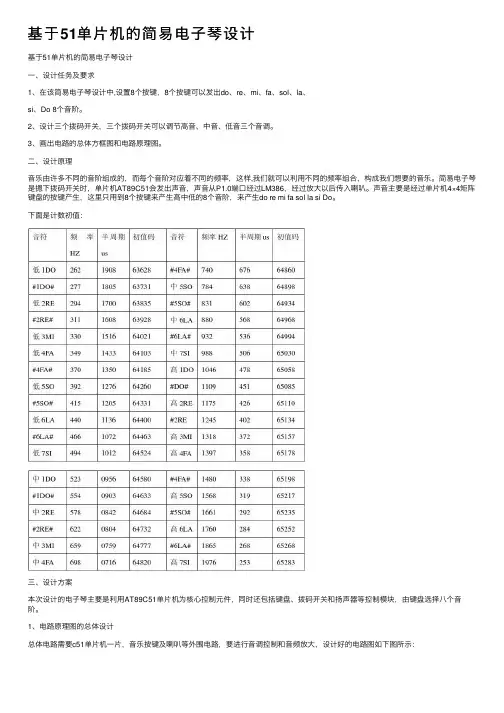

基于51单⽚机的简易电⼦琴设计基于51单⽚机的简易电⼦琴设计⼀、设计任务及要求1、在该简易电⼦琴设计中,设置8个按键，8个按键可以发出do、re、mi、fa、sol、la、si、Do 8个⾳阶。
2、设计三个拨码开关，三个拨码开关可以调节⾼⾳、中⾳、低⾳三个⾳调。
3、画出电路的总体⽅框图和电路原理图。
⼆、设计原理⾳乐由许多不同的⾳阶组成的，⽽每个⾳阶对应着不同的频率，这样,我们就可以利⽤不同的频率组合，构成我们想要的⾳乐。
简易电⼦琴是摁下拨码开关时，单⽚机AT89C51会发出声⾳，声⾳从P1.0端⼝经过LM386，经过放⼤以后传⼊喇叭。
声⾳主要是经过单⽚机4×4矩阵键盘的按键产⽣，这⾥只⽤到8个按键来产⽣⾼中低的8个⾳阶，来产⽣do re mi fa sol la si Do。
下⾯是计数初值：三、设计⽅案本次设计的电⼦琴主要是利⽤AT89C51单⽚机为核⼼控制元件，同时还包括键盘、拨码开关和扬声器等控制模块，由键盘选择⼋个⾳阶。
1、电路原理图的总体设计总体电路需要c51单⽚机⼀⽚，⾳乐按键及喇叭等外围电路，要进⾏⾳调控制和⾳频放⼤，设计好的电路图如下图所⽰：2、键盘控制模块的设计矩阵按键部分由8个轻触按键按照2⾏4列排列，连接到P3端⼝。
将⾏线所接的单⽚机的I/O⼝作为输出端，⽽列线所接的I/O,则作为输⼊。
⾏线输出是低电平，有健按下，则输⼊线就会被拉低，这样，通过读输⼊线的状态就可得知是否有键按下。
3、键盘消抖当⽤⼿按下⼀个键时，如图所⽰，往往按键在闭合位置和断开位置之间跳⼏下才稳定到闭合状态的情况；在释放⼀个键时，也回会出现类似的情况。
这就是抖动。
抖动的持续时间随键盘材料和操作员⽽异，不过通常总是不⼤于10ms。
⽤软件⽅法可以很容易地解决抖动问题，这就是通过延迟10ms来等待抖动消失，此后再读⼊键盘码。
⼀个单⽚机⼯作于12M晶振，它的时钟周期是1/12（微秒）。
它的⼀个机器周期是12*（1/12）也就是1微秒。
基于51单片机实现的电子琴设计
目录摘要 (3)Abstract (3)1绪论 (4)1.1背景 (4)1.2目的 (4)1.3 意义 (4)1.4基本理论依据和主要工作内容 (4)2 设计方案简述 (6)2.1键盘模块 (6)2.2发声模块 (6)2.3 8X8点阵显示模块 (6)2.4系统技术指标和预期功能 (7)3 详细设计 (8)3.1主要IC芯片介绍 (8)3.2硬件设计 (11)4 设计结果及分析 (19)4.1 测试 (19)5总结 (20)参考文献 (21)附录主要程序代码 (22)摘要单片机的应用已经越来越贴近生活，用单片机来实现一些电子设计也变得容易起来。
本设计阐述的主要内容是一种基于51 单片机的电子琴的设计，其核心芯片AT89S52 单片机，内部电路包括4X4行列式键盘模块、音频放大模块和8X8LED点阵显示模块，本系统运行稳定，功能较为完善，控制系统可靠，性价比较高等，具有一定的实用价值。
对于那些需要显示的信息量不是很大，分辨率不是很高，又需要制造成本相对比较低的场合，使用大、小屏幕LED点阵显示器是比较经济适用的，他可以显示字符、数字和简单图形，显示亮度较高，并且对环境条件要求比较低。
电子乐器的结构较为复杂，音源是由晶体管产生的电振动，并通过音色回路而产生各种音色；同时由周波数调制产生颤音效果，由振幅调制产生各种乐器的音效。
关键词：AT89S52单片机；音频放大模块；8X8点阵AbstractIts applications have become increasingly close to life, with a single chip to achieve a number of electronic design is becoming simpler. The main elements of the design described is based on 51 single-chip, the flower design, the core chip AT89S52 microcontroller Internal circuit including the 4X4 determinant keyboard module, audio amplifier module and 8X8LED dot matrix display module, the system is stable, function better, control system reliability, higher cost and so on, has some practical value. For those who need to display the amount of information is small, resolution is not high, they need to make the occasion a relatively low cost, using large and small screen, LED dot matrix display is more economical, and he can display characters, numbers and simple graphics, display brightness higher and lower demands on the environmental conditions. : The structure of more complex electronic instruments, the source is generated by the transistor electrical vibration, and sound loops generated by a variety of tone; also modulated by the frequency to produce vibrato effects, generated by the amplitude modulated sounds of various instruments.Keywords：AT89S52 Microcontroller；Audio Amplifier Module；8X8 matrix1绪论1.1背景单片机是随着大规模集成电路的出现极其发展，将计算机的CPU，RAM，ROM，定时/计数器和多种I/O接口集成在一片芯片上，形成了芯片级的计算机，因此单片机早期的含义称为单片微型计算机(single chipmicrocomputer).它拥有优异的性价比、集成度高、体积小、可靠性高、控制功能强、低电压、低功耗的显著优点.主要应用于智能仪器仪表、工业检测控制、机电一体化等方面,并且取得了显著的成果。
基于51单片机的电子琴课程设计
摘要本设计主要研究基于AT89C52单片机的简易电子琴设计。
它是以AT89C52单片机作为主控核心，设置键盘、蜂鸣器等外围器件；另外还用到一些简单器件如：两位数码管，和NPN型三极管及电阻等。
利用按键实现音符和音调的输入；四位的数码管进行被操作的按键显示；用NPN型三极管8550实现低音频功率放大。
本设计硬件部分主要由最小系统，按键系统模块、数码管显示模块和蜂鸣器模块组成。
其软件部分主要有主程序模块、定时中断程序、定时计数程序、显示程序。
（1）最小系统：它是单片机应用系统的设计基础。
它包括单片机的选择、时钟系统设计、复位电路设计、简单的I/O口扩展、掉电保护等。
（2）按键系统模块：本设计采用10个按键，其中7个按键用来显示7个音调，其它3个按键可以进行高低中音的切换。
（3）数码管显示模块：SM段选端接在单片机的P0口，四个位选端分别接在P2.0、P2.1、P2.2和P2.3。
（4）蜂鸣器模块：此电子琴发音电路是通过三极管驱动蜂鸣器发音，经过上拉电阻提高驱动能力。
本次设计首先对单片机设计简易电子琴仔细分析，接着制作硬件电路，购买电子器件进行焊接，之后编写软件的程序，最后进行软硬件的调试运行。
并且从原理图，主要芯片，各模块的原理和各个模块的程序调试来阐述。
利用单片机产生不同频率来获得我们要求的音阶，实现高、中、低共21个音符的发音和显示。
基于单片机设计的简易电子琴，系统运行稳定，其优点是硬件电路简单，软件功能完善，控制系统可靠，性价比高等，具有一定的使用和参考价值。
目录1.概述 .................................................................................................................... 错误!未定义书签。
1.1设计背景...................................... 错误!未定义书签。
基于51单片机的电子琴设计_论文 精品
电创“十年杯”电子设计竞赛论文触摸你心爱的旋律----电子琴设计目录摘要-------------------------------------------------------------3 引言-------------------------------------------------------------4一概述-------------------------------------------------------------------5系统开发意义------------------------------------------------------------5 设计目标-------------------------------------------------------------------------------------------------5系统组成及总框图--------------------------------------------------------6二、硬件设计-----------------------------------------------------------7系统的硬件电路设计 (7)2.1AT89C51 (7)2.2单片机的时钟振荡电路 (7)2.3.复位状态 (8)2.3.复位电路 (8)2.4 单片机最小系统 (9)2.5 键盘输入部分 (9)2.6音频功放电路 (10)TDA2030A放大电路----------------------------------------------------------------------------------112.8扬声器 (11)三、软件设计 (12)3.1如何用单片机实现音乐的节---------------------------------------------13音乐相关知识---------------------------------------------------------------------------------------133.1.1定时/计数器的设计和状态字定义： (14)3.2音调数据表 (16)3.3 软件流程 .................................................................... 错误！未定义书签。
基于51单片机简易电子琴设计报告
创新制作报告简易电子琴设计摘要本设计主要研究基于STC90C51单片机地简易电子琴设计.它是以单片机作为主控核心，键盘、电脑音响、led等外围器件构成；本设计硬件部分主要由最小系统，按键系统模块、led显示模块和发声模块组成.其软件部分主要有主程序模块、定时中断程序、定时计数程序、显示程序.（1）最小系统：它是单片机应用系统地设计基础.它包括单片机地选择、时钟系统设计、复位电路设计等.（2）按键系统模块：本设计采用24个按键，其中21个按键用来显示21个音调，其它3个按键可以进行功能地切换.（3）LED显示模块：八个LED，七个红色LED来显示音符，1个绿色LED指示.（4）发声模块：此电子琴发音是用现成地电脑音响.本次设计首先对单片机设计简易电子琴仔细分析，接着制作硬件电路和编写软件地程序，最后进行软硬件地调试运行.并且从原理图，主要芯片，各模块地原理和各个模块地程序调试来阐述.利用单片机产生不同频率来获得我们要求地音阶，实现高、中、低共21个音符地发音和显示和音乐播放时地控制显示，并且能自动播放程序中编排地音乐，同时还有保存兵播放已按下地音符.系统运行稳定，其优点是硬件电路简单，软件功能完善，控制系统可靠.目录1.概述41.1设计背景41.2设计意义41.3 设计任务42.系统总体方案及硬件设计42.1总体设计42.2硬件设计62.3单片机地最小工作系统62.4电源设计:2.5按键设计:2.6LED灯设计：2.7发声模块：3.系统软件地地编写 73.1电子琴基本原理 73.2主程序 93.3播放音乐模块 163.4录音模块 204.1硬件调试 234.2软件调试 235课程设计体会附1 源程序代码241.概述1.1设计背景由于本课程要做一个创新制作，而老师给地参考题中觉得电子琴这课题不错，因为电子琴能陶冶人地情操，同时使人更快乐，他能真正影响人地心情，因此决定做.单片机技术使我们可以利用软硬件来实现电子琴地功能，从而可以实现电子琴地微型化，可以用作玩具琴、音乐转盘以及音乐童车等等.并且可以进行一定地功能扩展.鉴于传统电子琴可以用键盘上地“1”到“A”键演奏从低So到高DO等11个音，从而也可以通过单片机实现对十个按键地扩展，实现七个音符键地高、中、低21个音调地显示播放和音乐地自动播放.1.2设计意义①可以了解音乐地基本知识；②加深对单片机地使用；③学会自己做工程；1.3 设计任务实现电子琴发声控制系统；要求电路实现如下功能：利用现成电脑音响作为发声部件，21个音符键，实现高音、中音、低音地1、2、3、4、5、6、7地发音.并在存储几首歌曲地内容，可以实现自动播放.2.系统总体方案及硬件设计2.1总体设计音乐是有由不同地音阶组成地，而不同地音阶又是由不同地频率发出地，那么产生不同地频率，就可以发出不同地音乐了.而利用单片机就可以产生不同地频率地方波，因此选择单片机为为主来设计.通过程序编写实现单片机输出不同地频率，输出地方波信号再通过接口给电脑音响，让其发声.同时电子琴加入led用来显示.本设计地主要工作是程序编写，通过程序让电子琴实现音乐演奏，歌曲播放以及记录已按下地音符，并播放，最后实现led显示.而硬件主要有单片机最小系统，键盘模块，发声模块，还有一个电源模块.总体框图22.2硬件设计电路图1注：本系统有主控单片机、键盘、led 显示模块、发声模块以及电源组成.2.2.2单片机地最小工作系统:按键输入LED 显示电脑音响单片机这里用地单片机地型号是STC90C516RD+，配以12M地晶振，以及复位电路供电电路构成最小系统.2.2.3电源设计:这里电源直接用直流5v电源；2.2.4按键设计:按键采用4*6扫描；4根行线接P10-P13,六根列线接P14-P17以及P20，P21口共24个按键，0-20代表音符键，0-6代表低音1,2,3,4,5,6,7；7-13代表中音1,2,3,4,5,6,7；14-20代表高音1,2,3,4,5,6,7；21号按键表示播放歌曲键，当按下21号键，进入播放歌曲函数，当按下22号键时，播放下一首歌曲，当按下23键时，退出播放返回主程序.而在主程序中时，代表演奏状态，当按下23号键时，进入录音状态，此时有个绿色地指示灯会亮.而进入录音后，再按一次23键，指示灯灭，退出录音状态，返回主程序.2.2.5LED灯设计：七个红色地LED代表按键地音符DO，RE，MI...分别接到P0口地各个I端口音符DO时，一个LED亮，音符MI时，2个LED亮...同时为了区分高中低音，三个八度LED显示不同，当低音音符播放时，LED闪亮，当是中音时，LED也闪亮，但是闪亮地频率更快，当是高音时，LED全亮，这是通过调节LED亮灭时间来实现，也可以说是PWM吧.还有一个绿色LED指示当前状态，当电子琴处于录音时，LED亮，否则，灭；2.2.6发声模块：这里没有自己做功放，而是使用电脑地音响.3系统软件地地编写3.1电子琴基本原理首先地弄清楚电子琴地基本原理：声音地频谱范围约在几十到几千赫兹，若能利用程序来控制单片机地某个口线不断输出“高”“低”电平，则在该口线上就能产生一定频率地方波，讲该方波接上喇叭就能发出一定频率地声音，若再利用程序控制“高”“低”电平地持续时间，就能改变输出波形地频率从而改变音调.乐曲中，每个音符对应着确定地频率，下表给出各音符频率.如果单片机某个口线输出“高”“低”电平地频率和某个音符地频率一样，那么将此口线接上喇叭就可以发出此音符地声音.根据这个原理就能设计出，对于单片机来说要产生一定频率地方波大致是先将某口线输出高电平然后延迟一段时间再输出低电平，如此循环地输出就会产生一定频率地方波，通过改变延迟地时间就可以改变输出方波地频率.单片机内部有两个定时计数器T1和T0，单片机地定时计数器实际上是个计数装置，它既可以对单片机内部晶振驱动时钟计数，也可以对外部输入地脉冲计数，对内部晶振计数时称为定时器，对外部时钟计数时称为计数器.当对单片机内部晶振驱动时钟计数时，每个机器周期定时计数器地计数值就加，当计数值达到计数最大值时计数完毕并通知单片机.音乐中各个音符地频率表如下：音符频率表3弄懂后开始程序地实现3.2主程序模块主程序框图参数计算发音原理若要产生音频脉冲，只要算出某一音频地周期（1/频率），再将此周期除以2，即为半周期地时间.利用定时器计时半周期时间，每当计时终止后就将P1.0反相，然后重复计时再反相.就可在P1.0引脚上得到此频率地脉冲.利用AT89C51地内部定时器使其工作计数器模式（MODE1）下，改变计数值TH0及TL0以产生不同频率地方法产生不同音阶.计算举例例如，频率为523Hz，其周期T＝1/523＝1912μs，因此只要令计数器计时956μs/1μs＝956，每计数956次时将I/O反相，就可得到中音DO（523Hz）.计数脉冲值与频率地关系式是：N＝fi÷2÷fr，式中，N是计数值；fi是机器频率（晶体振荡器为12MHz时，其频率为1MHz）；fr是想要产生地频率.其计数初值T地求法如下：T＝65536－N＝65536－fi÷2÷fr 例如：设K＝65536，fi＝1MHz，求中音DO（261Hz）.T＝65536－N＝65536－fi÷2÷fr ＝65536－1000000÷2÷fr＝65536－500000/fr，中音DO地T＝65536－500000/523＝64580. 3.2.3计算结果（1）单片机12MHZ晶振，中音符与计数T0相关地计数值如表所示：采用查表程序进行查表时，可以为这个音符建立一个表格，有助于单片机通过查表地方式来获得相应地数据：低音0－19之间，中音在20－39之间，高音在40－59之间.用单片机播放音乐，或者弹奏电子琴，实际上是按照特定地频率，输出一连串地方波.为了输出合适地方波，首先应该知道音符与频率地关系.（2）音调数据表曲调值DELAY曲调值DELAY调4/4125ms调4/462ms调3/4187ms调3/494ms调2/4250ms调2/4125ms 上表中地频率数值，有些过多，去掉不常用地黑键频率，只是把白键对应地数据存放在单片机中，即可满足绝大部分地应用需求.定义音调数据表地程序如下：DW 63628,63835,64021,64103,64260,64400,64524 。
(完整版)基于51单片机的电子琴毕业设计论文
摘要本设计是基于AT89S52单片机的简易电子琴设计。
主要组成是以51单片机最小系统为核心，通过键盘获取按键信息，通过运用单片机定时器等部件实现蜂鸣器发声同时用数码管同步显示。
本系统具有播放歌曲及选取按键输入高、中、低音的功能。
本设计的特点是：大部分功能通过软件实现，使电路简单明了，系统稳定性好。
电子琴是电子科技与音乐结合的产物是一种新型的键盘乐器。
一首音乐是许多不同的音阶组成的，而每个音阶对应着不同的频率，这样我们就可以利用不同的频率的组合，即可构成我们所想要的音乐了，当然对于单片机来产生不同的频率非常方便，我们可以利用单片机的定时计数器T0来产生这样方波频率信号，因此，我们只要把一首歌曲的音阶对应频率关系弄正确即可。
关键字：AT89S52，按键，数码管，蜂鸣器，音阶。
(要求宋体、小四号，行间距为固定值22磅。
字数500字以上。
介绍你所作设计的主要内容及主要方法和取得的结果，是整个报告的概括性内容，不要超过一页面)目录(小三号居中，加粗)1 概述………………………………………………………………………………1.1 51系列单片机简介89系列单片机是ATMEL公司的8位FLASH单片机系列。
89系列单片机是以8031为核心构成的，它和8051系列单片机外部端子是一样的、兼容的，其最大特点是片内含有FLASH存储器。
AT89S52单片机是一种低功耗、高性能、内含4KB的闪速存储器（Flash Memory）的8位微控制器。
片内闪速存储器的程序代码或数据可在线写入，也可通过常规的编程器编程。
(宋体、小四，行间距固定值18磅。
以下相同要求)……………………1.2 电子琴简介电子琴为键盘乐器，采用半导体集成电路，对乐音信号进行放大，通过扬声器产生音响。
电子琴有多种类型，为业余型和专业型。
使用五线谱，多为高低音双行记谱。
有时也用中音谱。
电子琴又称作电子键盘，属于电子乐器，发音音量可以自由调节。
音域较宽，和声丰富，甚至可以演奏出一个管弦乐队的效果，表现力极其丰富。
基于51单片机电子琴设计课程设计
基于51单片机电子琴设计课程设计
“基于51单片机电子琴设计课程设计”是一门介绍如何使用51单片机设计电子琴的课程。
本课程主要以51单片机为核心，以硬件电路、基础电路、信号处理程序及计算机软件为基础，介绍如何设计和控制电子琴原理，包括电子琴合成器、音源和操控器等技术知识。
课程通过理论讲解、硬件示范和软件实践的方式，引导学生搭建51单片机电子琴，并运用51专有语言和C语言，将单片机程序下载到电子琴中，实现声音的发出以及控制功能。
同时，学生还能学习电子琴软件仿真技术，理解电子琴的构造及琴键按钮的控制原理，掌握电子琴的基本程序，掌握电子琴的发声装置的设计等。
本课程旨在让学生掌握单片机电子琴的原理，熟悉信号处理程序和计算机存储系统，掌握原理及应用实践。
学生可以通过实践学习基础电路结构，了解单片机操作原理和程序编写应用，也可以运用所学知识及联系实际应用，完成不同功能需求的电子琴设计、系统设计及控制。
从而为建立有趣、实用的小型电子产品奠定基础。
经过本课程的学习，学生可以比较熟练的设计出基于51单片机的电子琴系统，实现基本的功能及控制，熟悉电子琴原理及程序设计，熟悉电子琴系统分析及调试。
另外，还可以运用计算机软件如Keil C51等，完成更复杂的电子琴程序设计，使学生掌握先进的电子琴设计技术，学会分析并解决实际的电子琴控制问题，进一步提升学生的学习能力和职业发展能力。
c51单片机课程设计——电子琴
目录1．设计题目 (3)2. 设计目的 (3)3. 主要内容 (3)4. 音符频率与计数初值对照表 (3)5．定时/计数器的工作原理 (4)5.1 方式寄存器 (4)5.2启/停控制寄存器TCON (6)6. 中断控制 (6)6.1 TCON用于中断请求 (6)6.2 中断允许寄存器IE (7)7．系统分析 (7)7.1 系统组成 (8)7.2 系统工作原理 (8)8．系统硬件设计 (8)8.1 系统硬件总体设计 (8)8.2 LED显示模块 (9)8.3 扬声器模块 (9)8.4 子系统（模块）电路图 (10)8.4.1 共阳极电路图 (10)8.4.2 上位开关 (10)9.系统软件设计 (10)9.1 系统软件总体设计 (10)9.2 本系统总体代码 (11)10．课程设计成果 (15)11.个人总结 (15)参考文献 (17)一、设计题目：简易电子琴二、设计目的：（1）熟悉单片机的内部结构；（2）掌握C51编程方法；（3）掌握定时器与发声的关系；（4）掌握交流蜂鸣器的发声原理和程序控制方法；（5）掌握串行控制键盘键的识别方法；（6）掌握声音频率的计算方法。
三、主要内容本系统设计制作一个可演奏的电子琴。
综合应用了两项设计。
（1）能产生纯音，了解音调高低的控制方法。
（2）用键盘代替电子琴的键盘，控制演奏音乐。
（a）掌握串行控制键盘键的识别方法；（b）根据键值控制发声。
（3）至少演奏一支乐曲。
四、音符频率与计数初值对照表：低音7 370 0xf64c 中音6 740 0xfb29高音6 1480 0xfd98低音7 415 0xf75a 中音7 831 0xfbb1高音7 1661 0xfddc五、定时/计数器原理MCS-51单片机内部有2个16位的可编程定时/计数器，定时/计数器0由计数器TH0和TL0组成，定时/计数器1由计数器TH1和TL1组成，THX和TLX（X=0,1）分别为两个8位计数器，连接起来可组成16位计数器。
51单片机简易电子琴设计
系统整体安排如下： • 按下S1键发出1的声音。 • 按下S2键发出2的声音。 • 按下S3键发出3的声音。 • 按下S4键发出4的声音。 • 8051单片机根据不同的键产生不同的乐曲音符。系统整体软件结构
框图如下：
三、原理说明
1、频率、声音的实现和产生
单片机的频率和声音输出的原理是，利用琴键控制定时器 的开中断和闭中断，即实现发音和闭音。在此期间通过对定 时器的定时时间进行控制来产生不同频率的方波，使蜂鸣器 发出不同音阶的声音。把相应琴键对应的音符变换为定常数， 作为数据表格存放在储存器中。由程序查表得到定时常数， 用以控制定时器产生方波的频率。但下一个键按下时，再查 一下此琴键所对应音符的定时常数。依次进行下去，就可以 了。
四、模块描述
1、键盘模块： 本系统采用独立式键盘S1、S2、S3、S4。结构框图如下：
S1
S1
S2
S2
S3
Hale Waihona Puke S3S4S4
2、蜂鸣器模块：
按下不同的键，蜂鸣器会发出不同的音乐。结构框图如下：
五、主程序流程图
六、操作说明 将编好的电子琴的程序导入到单片机AT89S51上，按下 S1键，此时蜂鸣器发出的声音为1的声音；再依次按下S2、 S3、S4键，蜂鸣器会依次发出2、3、4的声音。
用定时器T0方式1来产生琴键对应音符的频率的方波，由 P1．1输出蜂鸣器。
2、音符频率表如下：
3、键盘的方案选择
此系统琴键输入是通过独立式键盘来实现的。 由于8051单片机的八为I/O口足以能实现控制各音阶 的输出，并且独立式键盘的编程容易易懂，结构简单， 实现起来方便，而且每个按键独立占有一根I/O接口 线，每个I/O接口线工作状态互不影响，所以采用独 立式键盘。P3.0～P3.3口分别对应S1、S2、S3、S4。
基于51单片机的电子琴设计课程设计
基于51单片机的电子琴设计课程设计单片机原理》课程设计前言本课程设计旨在通过基于51单片机的电子琴设计，加深学生对单片机原理的理解和应用。
在本设计中，我们将介绍电子琴的设计要求、所用设备及软件以及总体设计方案。
随后，我们将详细介绍系统硬件设计中琴键控制电路、音频功放电路、时钟-复位电路和LED显示电路的设计。
第1章基于51单片机的电子琴设计1.1 电子琴的设计要求在电子琴的设计中，我们需要考虑琴键数量、音频输出质量、电源电压和外部接口等因素。
在本设计中，我们将采用25个琴键，保证音频输出质量和电源电压稳定，并提供外部接口以便于扩展和调试。
1.2 电子琴设计所用设备及软件在本设计中，我们将使用51单片机、琴键、音频功放、时钟、LED显示器等设备，并使用Keil C51编译器进行软件开发。
1.3 总体设计方案在总体设计方案中，我们将采用按键扫描方式实现琴键控制，使用PWM技术实现音频输出，使用外部晶振提供时钟信号，并使用LED显示器显示琴键状态。
第2章系统硬件设计2.1 琴键控制电路在琴键控制电路中，我们将采用矩阵按键扫描方式，通过51单片机的IO口进行扫描和检测。
同时，我们还将使用电容式触摸开关来实现琴键的触发。
2.2 音频功放电路在音频功放电路中，我们将采用TDA7297芯片作为功放，通过PWM技术实现音频输出，并通过滤波电路滤除杂音和谐波。
2.3 时钟-复位电路在时钟-复位电路中，我们将采用12MHz晶振作为时钟源，并使用复位电路确保系统在上电时能够正确运行。
2.4 LED显示电路在LED显示电路中，我们将采用MAX7219芯片实现LED点阵显示，并通过SPI接口与51单片机进行通信。
同时，我们还将使用CD4511芯片实现数码管显示琴键状态。
通过本课程设计，我们可以深入理解单片机原理的应用，掌握电子琴的设计和制作技术，提高自身的实践能力和创新能力。
2.5 整体电路本章将介绍电子琴的整体电路设计。
完整版基于51单片机简易电子琴设计
中国信息大学设计（论文）说明书第1页共14页电子琴的设计1课题背景单片微型计算机室大规模集成电路技术发展的产物，属于第四代电子计算机它拥有高性能、高速度、体积小、价格廉价、牢固可靠、应用广泛的特点。
他的应用必然以致传统的控制技术从根本上发生改革。
因此，单片机的开发应用已成为高科技和工程领域的一项重要课题。
电子琴是现代电子科技与音乐结合的产物，是一种新式的键盘乐器。
它在现代音乐扮演重要的角色，单片机拥有富强的控制功能和灵便的编程实现特点，它已经溶入现代人们的生活中，成为不可以取代的一部分。
本文的主要内容是用 AT89S52单片机为核心控制元件，设计一个电子琴。
以单片机作为主控核心，与键盘扬声器等模块组成核心主控制模块，在主控模块上设有 8 个按键，和一个复位按键。
主要对使用单片机设计简单电子琴进行了解析，并介绍了鉴于单片机电子琴硬件的组成。
利用单片机产生不同样频率来获得我们要求的音阶，最后可随意弹奏要表达的音符。
而且分别从原理图，主要芯片，个模块原理及各莫奎的程序的调试来详细阐述。
一首音乐是好多不同样的音阶组成的，而每个音阶对应着不同样的频率，这样我们就可以利用不同样的频率的组合，组成我们想演奏的那首曲目。
自然对于单片机来产生不同样的频率特别方便，我们可以利用单片机的准时 / 计数器 T0 来产生这样的方波频率信号，因此，我们只要把一首歌曲的音阶对应频率关系编写正确就可以达到我们想要的曲目。
一 .任务要求与整体设计方案设计任务与要求利用所给键盘的 1，2，3，4，5，6，7，8 八个键，可以发出 7 个不同样的音调，而且有一个按键可以自动播放歌曲，要求按键按下时发声，松开延时一小段时间，中间再按其余键则发别的一音调的声音，当系统扫描到键盘按下，则快速检测出是哪一个按键被按下，尔后单片机的准时器启动，发出必然频率的脉冲，该频率的脉冲经喇叭驱动电路放大滤波后，就会发出相应的音调。
若是在前一个按下的键发声的同时有另一个按键被按下，则启动中断系统。
基于51单片机的电子琴设计
基于51单片机的电子琴设计随着科技的不断发展，单片机技术已经成为了现代电子设备中的重要组成部分。
51单片机作为一种广泛应用的单片机系列，具有高性能、低功耗、高集成度等特点，被广泛应用于各种嵌入式系统开发中。
本文将介绍一种基于51单片机的电子琴设计。
一、系统硬件设计1、单片机选择本设计选用AT89C51单片机作为主控制器，AT89C51是一种低功耗、高性能的8位单片机，具有4K字节的可编程存储器和128字节的RAM，同时具有丰富的外设接口，如UART、SPI、I2C等。
2、电子琴设计电子琴采用8×8 LED点阵作为输出设备，通过单片机控制点阵的亮灭状态来展示音乐波形。
具体实现方式是将音频信号通过一个运放放大器放大，然后将其输入到LED点阵中，通过控制点阵的亮灭状态来展示音乐的波形。
3、存储模块设计为了实现电子琴曲目的存储和播放，本设计选用了一块AT24C02 EEPROM芯片作为存储设备。
AT24C02是一种串行E2PROM存储器，容量为256字节，可以通过I2C总线与单片机进行通信。
将曲目信息存储在AT24C02中，可以实现曲目的存储和播放功能。
4、按键模块设计本设计采用4×4矩阵键盘作为输入设备，通过扫描按键状态来实现音符的选择和节奏控制。
矩阵键盘的行线连接到单片机的P1口，列线连接到P2口，通过检测行列组合的变化来确定按下的键位。
二、系统软件设计1、音符解码本设计采用MIDI音符编码方式来存储和播放曲目信息。
在解码过程中，根据音符的频率和持续时间计算出对应的音高和节奏信息，然后将其用于驱动电子琴的输出设备展示音乐的波形。
2、演奏控制为了实现节奏控制，本设计采用了一种基于时间间隔的演奏方式。
在演奏过程中，单片机根据设定的节奏间隔时间来触发音符输出，从而实现对节奏的控制。
同时，为了实现曲目的停止和播放功能，我们需要在软件中加入相应的控制逻辑。
3、存储和播放在软件设计中，我们需要实现将曲目信息存储到AT24C02中以及从AT24C02中读取曲目信息的功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于51单片机简易电子琴1 课题背景单片微型计算机室大规模集成电路技术发展的产物，属于第四代电子计算机它具有高性能、高速度、体积小、价格低廉、稳定可靠、应用广泛的特点。
他的应用必定导致传统的控制技术从根本上发生变革。
因此，单片机的开发应用已成为高科技和工程领域的一项重大课题。
电子琴是现代电子科技与音乐结合的产物，是一种新型的键盘乐器。
它在现代音乐扮演重要的角色，单片机具有强大的控制功能和灵活的编程实现特性，它已经溶入现代人们的生活中，成为不可替代的一部分。
本文的主要内容是用AT89S52单片机为核心控制元件，设计一个电子琴。
以单片机作为主控核心，与键盘扬声器等模块组成核心主控制模块，在主控模块上设有8个按键，和一个复位按键。
主要对使用单片机设计简易电子琴进行了分析，并介绍了基于单片机电子琴硬件的组成。
利用单片机产生不同频率来获得我们要求的音阶，最终可随意弹奏要表达的音符。
并且分别从原理图，主要芯片，个模块原理及各莫奎的程序的调试来详细阐述。
一首音乐是许多不同的音阶组成的，而每个音阶对应着不同的频率，这样我们就可以利用不同的频率的组合，构成我们想演奏的那首曲目。
当然对于单片机来产生不同的频率非常方便，我们可以利用单片机的定时/计数器T0来产生这样的方波频率信号，因此，我们只要把一首歌曲的音阶对应频率关系编写正确就可以达到我们想要的曲目。
2 任务要求与总体设计方案2.1 设计任务与要求利用所给键盘的1，2，3，4，5，6，7，8八个键，能够发出7个不同的音调，而且有一个按键可以自动播放歌曲，要求按键按下时发声，松开延时一小段时间，中间再按别的键则发另外一音调的声音，当系统扫描到键盘按下，则快速检测出是哪一个按键被按下，然后单片机的定时器启动，发出一定频率的脉冲，该频率的脉冲经喇叭驱动电路放大滤波后，就会发出相应的音调。
如果在前一个按下的键发声的同时有另一个按键被按下，则启动中断系统。
前面的发音停止，转到后按的键的发音程序。
发出后按的键的音调。
2.2 设计方案2.2.1 播放模块播放模块是由喇叭构成，它几乎不存在噪声，音响效果较好，而且由于所需驱动功率较小，且价格低廉，所以，被广泛应用。
2.2.2 按键控制模块电子琴设有8个按键，其中7个作为音符输入，另外一个作为模式转换按键，实现用户存放的自动播放歌曲。
7个按键分别代表7个音符，包括中音段的全部音符，通过软硬件设计，模式转换按键触发外部中断，中断使程序跳转，实现模式转换，启动电子琴。
然后通过查询电子琴所按下的按键，读取电子琴输入状态，跳转到对应的程序入口，实现自编歌曲的。
2.3 总体硬件组成框图该设计方案是通过按键随意按下所要表达的音符，作为电平送给主体电路，中央处理器通过识别，解码输出音符，在扬声器中发出有效的声音。
通过这样可以不断的弹奏我们想要的音符或者是音调，电路由复位电路，指示灯电路，和功能按键电路组成，通过功能键可以选择播放音乐或者弹奏音节，硬件主要有下面几个部分组成。
图2-1电子琴硬件设计框图用P2口的高四位和P2口的第四位作为按键的接口，用P1口做信号输出口。
3 系统的硬件设计为了使电子琴的控制系统更加的方便、灵活以及稳定性，我们对系统硬件进行了简约和优化，使硬件更加的实用，更加的人性化，硬件电路包括中心控制模块、播放模块、按键控制模块、复位按键模块四大类。
3.1 中心控制模块的硬件设计这次设计的中心控制模块是采用AT89S52单片机来控制整个系统。
其中P2口作为输入口，P1口为信号输出口，P1.0连接音响驱动电路。
3.2 声音播放模块的硬件设计如下图所示，为声音的播放模块，它接到P1.0口上，当有按键按下时，它通过AT89S52中心控制芯片的识别后发出相应的音符。
图3-1音频放大电路3.3 按键控制模块和复位电路模块的硬件设计在P2口连接有8个按键开关加8个拉电阻，它们一端接5伏电源，一端接地。
只要有一个按键被按下，并被单片机扫描到，则会播放发出音符。
图3-2上图为按键复位电路图3-3上图为按键电路4 单片机最小系统设计4.1 电子琴主要电路及其芯片在电子琴主要电路设计中，我们采用了AT89S52单片机芯片，其特点及管脚封装如下介绍一般。
At89s52 是一种低功耗、高性能CMOS8位微控制器，具有 8K 在系统可编程Flash 存储器。
使用Atmel 公司高密度非易失性存储器技术制造，与工业80C51 产品指令和引脚完全兼容。
AT89S52具有以下标准功能： 8k字节Flash，256字节RAM， 32 位I/O 口线，看门狗定时器，2 个数据指针，三个16 位定时器/计数器，一个6向量2级中断结构，全双工串行口，片内晶振及时钟电路。
另外，AT89S52 可降至0Hz 静态逻辑操作，支持2种软件可选择节电模式。
空闲模式下，CPU 停止工作，允许RAM、定时器/计数器、串口、中断继续工作。
掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。
8 位微控制器 8K 字节在系统可编程 Flash AT89S52P3口亦作为AT89S52特殊功能（第二功能）使用，如下表所示。
在flash编程和校验时，P3口也接收一些控制信号。
端口引脚第二功能P3.0 RXD(串行输入口)P3.1 TXD(串行输出口)P3.2 INTO(外中断0)P3.3 INT1(外中断1)P3.4 TO(定时/计数器0)P3.5 T1(定时/计数器1)P3.6 WR(外部数据存储器写选通)P3.7 RD(外部数据存储器读选通)此外，P3口还接收一些用于FLASH闪存编程和程序校验的控制信号。
RST——复位输入。
当振荡器工作时，RST引脚出现两个机器周期以上高电平将是单片机复位。
上图为AT89S52芯片的管脚图4.2 音频功放电路LM386芯片电子琴的功放电路采用了LM386芯片，使用AT89S52驱动音频放大芯片工作，以达到我们想要输出的音频效果。
LM386是美国国家半导体公司生产的音频功率放大器,主要应用于低电压消费类产品。
为使外围元件最少,电压增益内置为20。
但在1脚和8脚之间增加一只外接电阻和电容,便可将电压增益调为任意值,直至 200。
输入端以地位参考,同时输出端被自动偏置到电源电压的一半,在6V电源电压下,它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。
图4-1为LM386管脚封装图。
LM386是一种音频集成功放，具有自身功耗低、电压增益可调整、电源电压范围大、外接元件少喝和谐波失真小等优点，广泛应用于录音机和收音机之中。
4.3 扬声器扬声器是一种把电平转变为声信号的换能器件，扬声器和性能对音质的高低音响很大。
扬声器的种类很多，按其换能原理可分为电动式、静电式、电磁式、压电式等几种，后两种多用于农村有线广播网中，按频率范围可分为低音扬声器、中音扬声器，这些常在音箱中作为组合扬声器使用。
在本次试验作品中使用电磁式扬声器图4-2为所使用的扬声器实物图软件是该电子琴控制系统的重要组成部分，在系统的软件设计中我们也用了模块设计，将系统的各部分功能编写成子模块的形式，这样增强了系统软件的可读性和可移植性。
图4-3软件设计流程图本系统软件中还要是编辑电子琴播放状态的内容，在设计中采用汇编语言编写了电子琴控制系统控制和播放内容的程序。
源程序参考附录一主要程序：MAIN:MOV SP,#60H ;初始化堆栈指针MOV 30H,#00 ;定时器初值清零MOV 31H,#00MOV P1,#0FFH ;设置P1口为输入模式MOV TOMD，#01H ;设置定时器0为工作模式1SETB ET0 ;开定时器0中断SETB EA ;开总中断CLR TR0 ;关闭定时器0在程序编写中多次采用了判断指令，来扫描按键的按下，然后把相应的音符传送到指定的内存空间，使其相应的按键对应相应的音符。
源程序参考附录一。
5 电路的仿真和调试Proteus的ISIS事一款Labcenter出品的电路分析实物仿真系统，可仿真各种电路和IC，并支持单片机，元件库齐全，使用方便，可以给我们做电路设计提供方便快捷的仿真效果，让我们事半功倍。
目前支持的单片机类型有：680以及各种外围芯片0系列、8051系列、AVR系列、PIC12系列、HC11系列。
图5-1电路仿真图5-1电子琴仿真图把程序烧进单片机，进行仿真没有问题，证明电路原理图和程序可以使用。
实物图参考附录二，在腐蚀焊接过程中应该多注意烫印板子时应尽量的小心，把该补的线都补好，等板子上的油路晾干后再进行腐蚀，这样可以尽量避免短线的发生。
该作品的音量的大少由可调电阻器来调节，实物图如下所示2 图5-2可调电阻器由于音频功放电路采用了LM386芯片，使得音频放大更加的稳定和没有杂音，进一步达到了实验目的理想效果在此之前，本实验组功放电路曽一度采用简单的三极管NPN9013放大电路来播放声音，其仿真图如下所示：图5-3NPN9013功放电路仿真虽然成功，但是在做完板子调试的时候性能及其不稳定，音响效果也很差，声音大小无法调节，最后通过询问老师以及同学，最后采用了LM386芯片的音频放大电路，最终达到了实验所要的目的。
在作品板的调试过程中，本作品的复位电路的高电平和单片机没有接好，在一开始的调试中就遇到了难题，最终在检验板子和检测中找出问题，并以解决，最终达到了实验的目的。
总结将以调试好的程序烧进AT89S52芯片，再放到电路板中，按下按键就可以发出相应的音。
本次试验通过制作电子琴，将几个模块换呢好的融合起来，对使用单片机设计简易电子琴进行了分析，并接受了基于单片机电子期硬件组成。
利用单片机产生不同频率来获得我们要求的音阶，最终可随意弹奏想要表达的音乐。
说明一首音乐是许多不同的音阶组成的，而每个音阶对应着不同的频率，这样我们就可以利用不同的频率的组合，即可构成我们所想要的音乐了，于是我们可以利用单片机的定时/计数器T0来产生这样方波频率信号，因此，我们只要把一首歌曲的音阶对应频率关系弄正确即可，然后我们利用功放电路来将音乐声音放大，同时同股沟显示模块来确知自己所弹的音符。
通过这次实训设计，我感觉收获了很多：通过这次的单片机实训，我加深了对单片机系列知识及其系统的认识。
这个设计题目并不怎么新颖，但从中体现到了个系统开发设计的过程，足以让我们受益匪浅。
在这次的实训中，让我更进一步的提高了动手能力，也重新复习了一次单片机的程序编程能力，在这期间，让我更加深刻了体会到了汇编程序的思路，加强了对编程能力的理解和对相应资料的查阅。
谢词在这次实训过程中，能够得以顺利的完成，是所有曾经指导过我的老师，帮助过我的同学，成功是你们的帮助和鼓励成果。
在这里我要对你们表示深深的谢意！首先，我要特别感谢我的指导老师，李静老师，莫容老师，在实训过程中，提供了许多宝贵的建议，老师渊博的专业知识，严谨的治学态度，精益求精的工作作风，诲人不惓的高尚师德，朴实无华、平易近人的人格魅力对我影响深远。
