液环式真空泵的操作方法

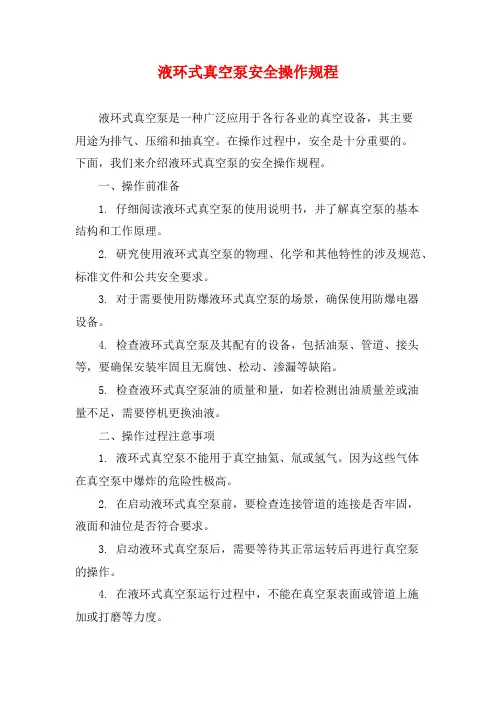

液环式真空泵安全操作规程
液环式真空泵安全操作规程液环式真空泵是一种广泛应用于各行各业的真空设备,其主要用途为排气、压缩和抽真空。
在操作过程中,安全是十分重要的。
下面,我们来介绍液环式真空泵的安全操作规程。
一、操作前准备1. 仔细阅读液环式真空泵的使用说明书,并了解真空泵的基本结构和工作原理。
2. 研究使用液环式真空泵的物理、化学和其他特性的涉及规范、标准文件和公共安全要求。
3. 对于需要使用防爆液环式真空泵的场景,确保使用防爆电器设备。
4. 检查液环式真空泵及其配有的设备,包括油泵、管道、接头等,要确保安装牢固且无腐蚀、松动、渗漏等缺陷。
5. 检查液环式真空泵油的质量和量,如若检测出油质量差或油量不足,需要停机更换油液。
二、操作过程注意事项1. 液环式真空泵不能用于真空抽氦、氚或氢气。
因为这些气体在真空泵中爆炸的危险性极高。
2. 在启动液环式真空泵前,要检查连接管道的连接是否牢固,液面和油位是否符合要求。
3. 启动液环式真空泵后,需要等待其正常运转后再进行真空泵的操作。
4. 在液环式真空泵运行过程中,不能在真空泵表面或管道上施加或打磨等力度。
5. 如果在液环式真空泵运行过程中出现异常情况(如油量不足、管道渗漏、噪音过大、压力过高等),要立即停机检修。
6. 如果发现液环式真空泵的运行速度变慢或噪音加大,可能表明其内部发生异物堵塞,此时要切断真空泵电源并进行清理。
7. 液环式真空泵需要定期进行维护保养,并根据使用情况及时更换其内部零件和消耗品。
三、操作结束注意事项1. 在使用液环式真空泵后,要切断电源并排空液体和气体,注意避免流入电器控制部分。
2. 维护人员在进行液环式真空泵的清理和维修作业时,必须切断电源并使用个人防护装备。
3. 液环式真空泵运行结束后,要将泵内残留液体、气体都排放干净。
4. 严格按照操作规程进行使用,注意操作的安全,保证设备的正常运行。
通过以上三个方面,液环式真空泵使用过程中的安全事项就呈现出来了,希望这篇规程能够让工作人员更好地了解液环式真空泵的使用安全规范,确保设备的安全、可靠、高效运行。
液环式真空泵的工作原理与操作
液环式真空泵的工作原理与操作液环式真空泵是由叶轮、泵体、液环、吸气口、排气口等几部分组成,如下图所示。
单作用式液环式真空泵的工作原理:在泵体中装有适量的液体作为工作介质,叶轮被偏心安装在泵体中,当叶轮按顺时针方向旋转时,进入液环泵泵体的水被叶轮抛向四周,由于离心力的作用,水形成了一个与泵腔形状相似的等厚度的封闭的水环,水环的上部内表面恰好与叶轮轮毂相切,水环的下部内表面刚好与叶片顶端接触(实际上,叶片在水环内有一定的插入深度)。
此时,叶轮轮毂与水环之间形成了一个月牙形空间,而这一空间又被叶轮分成与叶片数目相等的若干个小腔。
如果以叶轮的上部0°为起点,那么叶轮在旋转前180°时,小腔的容积逐渐由小变大,压强不断地降低,且与吸排气盘上的吸气口相通,当小腔空间内的压强低于被抽容器内的压强,根据气体压强平衡的原理,被抽的气体不断的被抽进小腔,此时正处于吸气过程。
当吸气完成时与吸气口隔绝,之后小腔的容积逐渐减小,压力不断的增大,此时正处于压缩过程,当气体的压强大于排气压强时,被压缩的气体从排气口被排出,如下图所示。
在泵的连续运转过程中,不断地进行着吸气、压缩、排气过程,从而达到连续抽气的目的,液环泵是靠泵腔容积的变化来实现吸气、压缩和排气的,因此它属于变容式真空泵。
双作用式液环式真空泵的工作原理:它的泵腔对于叶轮做成双偏心的,近似于椭圆形。
叶轮转动时其液环内表面与轮毂形成两个上下对称的月牙形空间,其端面上开有两个吸气口和两个排气口,因此转子旋转一周,每个小腔吸气、排气各两次。
液环泵的吸气口终止位置和排气口开始位置决定着泵的压缩比,因为吸气口终止位置决定吸气小腔吸入气体的体积,而排气口开始的位置决定排气时被压缩的气体的体积,对已经确定了结构尺寸的液环泵,就可以求出其压缩比,同样,给定压缩比,也可以确定出吸气口终止位置和排气口起始位置。
液环式真空泵的操作1.启动经过长期停车的泵,在启动前必须用手转动联轴器数周,以便保证没有卡住或损伤现象。
液环真空泵操作规程
真空泵操作规程1描述及功能介绍系统流程图:N1 吸气口;N2 排气口;N3 工作液进口;N4 溢流口;N6/7 总排空口;N5 冷却水进口;N6 冷却水出口。
该液环真空泵系统主要包括泵体(010)和三相电机(030),分离器(080),换热器(130),底盘(140),和管线(160,170,240,260,280)。
被抽入气体由系统入口法兰N1吸入。
被抽气体携带部分泵工作液,从泵通过排气管线(170)排至分离器(080)。
在分离器内汽液分离,气体已被压缩至排气压力,通过法兰口N2排出系统。
通过法兰接口N3,新鲜水补至分离器和泵内,直至达到规定的液位。
分离器内液位由液位计(230)指示,正常液位在分离器中间位置,如果液位升高,通过N4口溢流,如果液位下降50mm ,通过N3口补液,以保证分离器内液位。
排空阀(241)用于彻底排净分离器(080)内的液体。
泵(010)中的液体通过排空阀249排净。
工作液用于形成泵的液环。
工作液通过管线(260),自分离器(080),通过管线(260),流入换热器(130),冷却后通过管线(280)返回泵。
在此过程中,压缩产生的热与随被抽气体带入的热被释放掉。
1.1泵的注液通过N3接口向真空泵系统内注入工作液,此时通过管线(260),换热器(130),管线(280)将泵充液。
直至分离器内液位到达中间位置,充水完成。
15分钟后,重新检查液位(此时平衡已建立)。
N1.161.2启动启动电机(030),打开冷却水阀及系统进气阀门,真空泵即投入运行。
当水环建立起来后,系统进入工作状态。
1.3停车1)停真空泵(010)的驱动电机(030)。
2)关闭吸气阀门,以保证规定的启动状态。
3)关闭冷却水阀门。
停车后,泵(010)和分离器(080)间通过工作液管线(260,280)自动实现液位平衡。
当真空泵放液时,所有相关出口必须打开。
注意:如果要长时间停车(1个月或更长时间),必须放空泵内液体。
液环真空泵操作规程
液环真空泵操作规程
一、开机前
1、检查机组各连接部位是否松动,有松动必须拧紧。
2、通过供液管路向真空泵内供液冲洗,盘动转子,然后通过循环回
路排出。
3、检查电机转向是否正确。
4、存放期过长的真空泵,在起动前应将真空泵轴承腔内清洗干净,
然后更换润滑脂(3#锂基脂)。
二、开机
1、检查工作供液阀前供液压力是否大于0.05MPa以上,开启工作供
液阀,同时打开轴封供液阀,当自动排液阀有液体流出时,关闭工作供液闸阀。
2、调节轴封闸阀,使轴封供液压力在0.02~0.2MPa之间。
3、打开进气闸阀。
4、直至自动排液阀没有液体溢出时,起动电机,泵运转。
同时打开
工作供液阀,使真空压力表指针接近0MPa。
随着泵吸入绝对压力的下降,指针向负值偏移(0~-0.003MPa之间)。
5、真空泵运行过程中,观察调节圆形气液分离器的密封液位,使液
位处于液位计中间位置,防止泄漏。
三、停机
1、关停电机,关闭工作供液阀与轴封供液阀,打开清洗排液阀,放
空积液。
水环式真空泵安全操作和保养规程
水环式真空泵安全操作和保养规程水环式真空泵是一种常用的真空设备,广泛应用于化工、制药、电子、食品等行业。
为了确保水环式真空泵的安全运行和延长其使用寿命,我们需要遵循一定的操作和保养规程。
下面将详细介绍水环式真空泵的安全操作和保养规程。
一、安全操作规程:1.操作前需检查水环式真空泵的安全阀是否完整、灵活。
安全阀是重要的安全装置,一旦真空泵出现异常压力,安全阀及时发挥作用,保证设备和人员的安全。
2.检查进水管道和出水管道是否正常,确保泵体周围的管道没有漏水现象。
3.首次使用或停用较长时间后重新使用真空泵,应检查传动装置的润滑情况,如需加油,则应选用合适的润滑油。
4.检查真空泵的冷却水是否正常供应,冷却水温度一般不得超过35℃,过高的温度会影响泵的性能和寿命。
如果是用其他介质冷却,应按照设备说明书的要求进行操作。
5.启动真空泵前,应检查电气设备是否接地良好,电源线是否有磨损、老化等现象,确保电气安全。
6.真空泵启动时应逐步加速,不可突然启动或急停,以防泵体受到冲击损坏。
7.在运行过程中,不得随意触摸泵的旋钮、指示灯等部件,以防触电或其他危险。
8.如真空泵发生异常情况,如噪音异常、油温过高、运行不稳定等,应及时关闭设备,并找专业技术人员进行检修和维护。
9.停机前应关闭进水和出水阀门,排空管道中的水和气体,避免可能的意外伤害。
二、保养规程:1.泵体内的腐蚀性介质通过泵转移时,不能长时间停泵,以防腐蚀泵体和关键部件。
使用腐蚀性介质时,应根据实际情况定期检查泵体和零部件。
2.泵的轴承和机械密封零件应定期加油和维护,确保其正常工作。
轴承过热、噪音异常等情况应及时检修。
3.定期检查真空泵的冷却系统,清洗冷却塔中的杂质和沉积物,保持冷却水流畅。
4.定期检查真空泵的过滤器,清洗或更换过滤器,以保证进入泵体的气体和液体不带有固体颗粒。
5.定期检查真空泵的密封性能,特别是机械密封,如有泄漏现象应及时更换。
6.真空泵运行一段时间后,应定期更换润滑油,润滑油更换周期可根据泵的使用频率和工作环境确定。
液环式真空泵安全操作规程
液环式真空泵安全操作规程1. 引言液环式真空泵是一种常用的真空设备,被广泛应用于各个工业领域。
为了确保操作人员的人身安全和设备的正常运行,必须严格按照相关安全操作规程进行操作。
本文档详细介绍了液环式真空泵的安全操作规程,以便操作人员正确和安全地操作液环式真空泵。
2. 设备概述液环式真空泵是通过液环的循环运动产生真空的设备。
其主要组成部分包括:泵体、液环、叶片、进水口、出水口、排气口等。
在操作液环式真空泵前,操作人员应首先对设备的各个部分进行检查,确保设备完好无损。
3. 操作准备在操作液环式真空泵之前,操作人员应做好以下准备工作:•佩戴个人防护装备,包括防护眼镜、防护手套等。
•检查液环式真空泵的电源线、管路连接等是否牢固。
•确保工作区域干燥、整洁,并清除可能存在的障碍物。
•确认并了解液环式真空泵的工作原理和操作流程。
4. 液环式真空泵的安全操作步骤步骤1:启动液环式真空泵1.确保电源开关处于关闭状态。
2.打开液环式真空泵的进水口,注入清水至适当的液位。
3.按照设备说明书的要求,连接电源,将电源开关置于打开位置。
4.检查液环式真空泵的运行情况,确保无异常声音或泄漏等。
步骤2:操作液环式真空泵1.操作人员应根据工艺要求,调节液环式真空泵的进水量和排气量。
2.确保液环式真空泵的进气口没有堵塞,以免影响工作效果。
3.在操作过程中,操作人员应保持警惕,密切关注液环式真空泵的运行状态,并及时处理可能出现的异常情况。
4.操作人员不得长时间离开液环式真空泵,如有必要离开,应先将设备关闭。
步骤3:关闭液环式真空泵1.当操作结束或需要停止液环式真空泵时,应先关闭进水口,然后将电源开关置于关闭位置。
2.等待液环式真空泵停止运行后,再关闭进气口和排气口。
3.检查液环式真空泵的运行情况,确保无异常情况。
4.清理工作区域,恢复设备周围的秩序和整洁。
5. 安全注意事项在操作液环式真空泵时,操作人员应注意以下事项:1.液环式真空泵的工作环境应干燥、整洁,避免进水和杂质进入设备。
液环式真空泵使用操作规程
拟制 湛 岭 日期 2008年3月1日审核 谢永生 日期 2008年3月2日批准 谢永生 日期 2008年3月3日液环式真空泵使用操作规程1、目的:确保液环式真空泵能长期有效地使用,降低故障率。
2、适用范围:液环式真空泵。
3、职责:生产部、工程部对本规程的实施负责。
4、操作规程和维护保养。
4.1使用4.1.1启动前须确认a循环水槽水量足够,泵的转动方向正确(从泵的电机后盖看是顺时针方向);b生产系统所有的真空阀门全部关闭;4.1.2打开真空泵进水阀(注意调节进水量)和真空缓冲罐放空阀,启动真空泵,关闭所有放空阀,然后利用真空通过废气吸收罐放空口加入约60L 浓度5%的烧碱溶液;4.1.3根据生产需要开启生产系统真空阀门;4.1.4正常停泵时应先关闭生产系统所有真空阀门,然后打开真空缓冲罐放空阀,再停泵;4.1.5突然停电或停泵时应先赶快关闭生产系统所有真空阀,再打开真空缓冲罐和废气吸收罐的放空阀,然后把缓冲罐的排空阀打开,把倒灌的碱液排净;4.1.6注意:使用过程中每天应更换一次碱液;4.2维护保养4.2.1本泵不可干运行;4.2.2为避免叶轮、泵体磨损,随气体和工作液进入泵腔的固体颗粒,可通过泵头底部的冲洗口冲洗掉。
4.2.3在使用20000小时后,最迟3年内,应整机拆卸重新填充轴承润滑油脂。
必须使用ESSO公司的UNIREX N3 油脂;4.2.4长时间停泵时,应先拆开泵头底部排液口将泵腔内的工作液放净,并拆开排气口,通过排气口用自来水将泵腔洗净。
(1)关闭进气管路上的阀门(2)启动电动机(电机的转向必须正确);(3)打开供水管路上的阀门向泵内供水至符合规定要求为止。
(4)当泵达到极限真空或最大压力时,打开进气管路上阀门,泵开始正常工作。
(5)调整填料压盖,当水成滴往外滴为最佳。
(6)通过阀门来调整泵的供水量,保证泵在要求的技术条件下运转,使功率消耗最小,达到性能指标,满足工作要求。
(7)调整供给汽水分离器的水量,以便用最小的耗水量,保证泵所要求的技术规范。
液环式真空泵安全操作规程(三篇)
液环式真空泵安全操作规程液环式真空泵广泛应用于化工、制药、能源、食品等许多领域。
为了确保液环式真空泵的安全操作,以下是一个____字的液环式真空泵安全操作规程:第一章:概述1.1 目的本安全操作规程的目的是为了确保液环式真空泵的正常运行,避免操作人员和设备的安全事故发生,保护环境和财产安全。
1.2 适用范围本安全操作规程适用于所有使用液环式真空泵的操作人员。
1.3 定义液环式真空泵:一种通过液封构件形成一个密闭腔体,利用离心力抽取气体的真空泵。
第二章:操作人员的职责和责任2.1 操作人员应具备相应的操作技能和知识,并定期接受培训,了解并掌握液环式真空泵的工作原理、结构和安全操作规程。
2.2 操作人员应按照液环式真空泵的操作规程进行操作,不得违反操作规定。
2.3 操作人员应注意并及时报告液环式真空泵的异常情况,如噪音、震动、温度升高等,及时采取措施防止事故的发生。
2.4 操作人员应保持操作环境的整洁和清洁,禁止在操作区域内吸烟、吃东西等行为。
第三章:液环式真空泵的操作规程3.1 检查和准备工作3.1.1 操作人员在操作液环式真空泵之前,应检查液环式真空泵及其周围的环境是否存在异常情况,并且确认其连接管道是否正常。
3.1.2 操作人员应保证液环式真空泵的液面在规定范围内,并提前准备好所需的液体。
3.1.3 在操作液环式真空泵之前,操作人员应穿戴好个人防护装备,如安全鞋、安全帽等。
3.2 启动和停止液环式真空泵3.2.1 启动液环式真空泵前,操作人员应检查电源及其电气设备是否正常,确认无故障后方可启动。
3.2.2 启动液环式真空泵后,操作人员应根据液环式真空泵的运行情况,及时调整进气阀门、出气阀门和液环式真空泵的速度。
3.2.3 停止液环式真空泵前,操作人员应先关闭进气阀门和出气阀门,然后再关闭电源。
3.3 液环式真空泵的维护保养3.3.1 操作人员应定期检查液环式真空泵的液位,并根据需要及时添加或更换液体。
液环式真空泵操作规程
液环式真空泵操作规程一、操作步骤1、准备工作1)启动前应先用手转动泵联轴器数周,以确认泵内无卡住或其它损坏现象。
2)根据泵上的旋转箭头方向,确认电动机的转向。
3)检查冷却水池是否有三分之二水位的冷却水,低于该水位时先打开补水阀补水。
2、启动运行1)关闭吸入管路上的闸阀;打开真空泵的排气口的阀门。
2)开启供水阀,向泵内注入适量工作液。
3)启动电动机。
4)当泵达到极限压力时,缓缓打开吸入管上的闸阀,泵开始正常工作。
5)调节供水阀,保证溢流管刚好有液体滴出,根据真空表读数调整进气阀,使被抽系统的真空度达到生产的要求。
3、停泵1)关闭吸入管路上的阀门;2)关闭进水阀门,停止向泵内供水。
3)关闭电动机。
4)如果停车时间超过一天,必须将泵及气水分离器内的水排空,以防锈蚀。
二、注意事项(1)注意调节供水阀和循环水阀,使循环水量保持适度,禁止在没有工作液的情况下运转,长期停泵要排空泵体内的工作液。
(2)应避免长时间在高负荷下运行。
(3)检查电流表、电压表的读数是否正常。
(4)轴承的温升不应高于35℃,其温度不应高于65℃。
(5)各连接部位应严密,无泄漏现象。
(6)工作液中不能含有固体颗粒。
(7)为保证正常的真空度,进水温度应小于30℃,15℃最为适宜。
三、常见故障处理1)启动困难,电机跳闸或超流。
原因:泵内液位过高;内部机件生锈;排除压力增高;电流保护调整不当。
解决:按规定液位启动,供水冲洗,检查排气管路及阀门,调整保护电路。
2)试车或运转过程中出现卡死现象原因:新管路有焊渣铁屑等异物被带入泵体内;结垢严重。
解决:松开端盖,转动叶轮,水冲洗;拆卸清楚或酸洗。
3)吸气量明显下降原因:供液量不足或液温过高;系统泄露;内部结垢等解决:调节工液量,检查供液管路是否堵塞;检查管路连接的密封性;清除水垢。
水环式真空泵操作规程
一、开车步骤
1、转动主轴(叶轮)数周,确认无卡滞情况。
2、开启换热器的冷却水上回水阀门。
3、打开进入泵体的工作液阀门和泵体的底部排液球阀。
4、打开循环水管线上的补水阀门向泵内灌水,当有水从泵体的底部排液球阀流出时,关闭补水阀门。
5、当无水从泵体的底部排液球阀流出时,关闭泵体的底部排液球阀,打开分离器下部通往冷却器的阀门。
6、打开真空泵的出口蝶阀。
7、启动电机,真空泵运行。
8、通过进入泵体的工作液管线的视镜,观察工作液的流动情况,当工作液量小不能满管流动时,要打开补水阀门补充工作液,保证工作液的压力为正压。
9、打开真空泵的入口阀门,真空泵正常运行。
10、当有水从分离器的溢流管线流出时,可以关闭补水阀门。
打开换热器的冷却水源阀门,同时开启阀门F1和F2,工作液维持在设定的工作范围内。
二、停车
1、关闭进入泵体的工作液阀。
2、关闭电机。
3、关闭真空泵的进口阀门。
三、注意事项
1、要保证真空泵工作液的压力为正压和分离器的液位不要太低,当工作液量小时将会影响到真空泵的工作效率,这时需要通过补水阀门补充工作液。
2、真空泵运行应稳定无杂音,无振动。
3、电机运行平稳,电机轴温、泵的轴温正常。
4、循环水路通畅,注意定期加油。
水环式真空泵操作规程
水环式真空泵操作规程1.启动前的准备1.1清扫泵体及周围的卫生。
1.2检查泵的出入口管线,阀门、法兰、压力表接头是否符合要求,供水管是否畅通,地脚螺丝及其它部件有无松动。
1.3通过供水管路向真空泵供水冲洗,用手盘动转子,然后通过放水管路把污水排净,对试运或投用过正式运行的机组,停车两天以上的重新启动时要灌水盘车冲洗。
1.4检查连轴器护罩是否上好。
1.5电机拆线检修后检查电机转向是否符合真空泵的转向。
2.启动2.1先缓慢略开出口阀。
2.2开启供水阀向泵内供水,当自动排水阀有液体流出时,关闭水阀。
2.3打开真空泵进口阀。
2.4当自动排水阀没有水流出时,启动电机,同时打开供水阀,调节供水阀使真空压力表在(0~-0.003Mpa)之间。
3.停泵3.1停机前先检查系统中各相应【wiki】设备【/wiki】能否进入停机规程中。
3.2关闭泵进口阀,按停止电钮。
3.3关闭供水阀,同时关闭泵出口阀及分离器排水阀。
3.4打开排水阀门(原自动排水阀),放净油水。
4.真空泵的切换4.1备用泵启动前,做好开泵的准备工作。
4.2通过供水管路向真空泵供水冲洗,用手盘动转子,然后通过放水管路把污水排净,停车两天以上的要重新启动时要灌水盘车冲洗。
4.3先略开出口阀,开启供水阀向泵内供水,当自动排水阀有液体流出时,关闭水阀。
启动电机,同时打开供水阀和泵出口阀,再调节供水阀正常后,逐渐关闭被切换的真空泵进口阀,停电机按钮,关闭供水及出口阀。
5.供水量的调节5.1由于真空泵的供水量有一定的范围,为了获得最佳供水量,节约用水可按下程序调节供水阀。
5.2当泵运转后,适当打开供水阀,然后观察入口真空表压力。
5.3慢慢关小供水阀的开度,当真空表指针开始波动或下降时,这时的供水量已经不够,重新慢慢打开供水阀门,当真空表指针重新稳定时,这时的供水量为最佳供水量。
液环真空泵设计手册
液环真空泵设计手册液环真空泵设计手册一、液环真空泵的选择1、选择原则(1)根据实际需求,选择尺寸、型号合适的真空泵。
(2)根据工作频率、负载状况,选择恰当的功率参数。
(3)根据压力、流量的要求,选择性能参数合适的液环真空泵。
2、液环真空泵的型号液环真空泵包括单级液环泵、多级液环泵和混合液环泵。
(1)单级液环泵单级液环泵采用单级泵腔,当单级真空泵不能满足工作要求时,可采用多级泵腔。
(2)多级液环泵多级液环泵采用多级泵腔,每个泵腔有两个或多个转子,泵腔之间有分流间隙,大大提高了真空的效率,也可以降低运行噪音和温升。
(3)混合液环泵混合液环泵是将单级液环泵和多级液环泵组合起来形成的,它具有单级液环泵和多级液环泵的优点,同时克服了它们的缺点,可以实现大流量、高效率的运行。
二、液环真空泵的结构设计1、液环真空泵的结构设计有以下几个方面:(1)液体类型:液环真空泵使用的液体类型应符合液体的物理特性、毒性、耐酸碱性、黏度等性能要求。
(2)泵体结构:液环真空泵的泵体结构要求结实耐用、能够承受高温、密封良好、噪音低。
(3)转子结构:液环真空泵的转子结构有助于提高真空效率,应符合强度、耐磨、抗高温等要求。
(4)涡轮叶片设计:涡轮叶片设计要考虑流量、压力、噪音等要素,应满足工作状态下的各项参数要求。
(5)压力保护装置:液环真空泵应配备压力保护装置,以防止泵噪音和温升过高。
(6)泵壳体:液环真空泵的泵壳体应采用耐高温、耐磨、耐冲刷的材料,同时确保泵体密封性能。
(7)泵腔结构:液环真空泵的泵腔结构要确保多级腔体的分流间隙恰当,以有效提高真空效率。
2、根据液环真空泵的工作要求,还可以设计真空保护装置、分流装置等。
三、液环真空泵的操作及维护液环真空泵操作应当符合使用说明书的要求,要定期检查和润滑,以保持其高效有效的工作状态。
1、液环真空泵的操作(1)液环真空泵的安装应符合安装说明书的要求,确保液环真空泵的正确安装。
(2)要按照说明书的要求操作液环真空泵,以保证真空泵的正常运行。
真空泵安全操作规程8篇
真空泵安全操作规程8篇1【第1篇】液环式真空泵安全操作规程1.目的通过建立液环式真空泵安全操作规程并严格执行,确保其正常运行,延长使用时间。
2.适用范围本规程适用于公司盐酸土霉素车间和片剂车间2bv5 111型液环式真空泵的操作及维修保养。
3.职责3.1生产部负责对本规程的组织制定。
3.2操作人员负责本规程的实施。
4.操作规程4.1工作原理elmo-f整机依据水环原理运转,叶轮置于相对转轴线偏心安装的泵体内,泵启动后,形成与泵体同心的液环,叶轮传递功率给液环,液环在叶轮间外移时,气体自圆盘吸入口吸入,压缩后自圆盘排气口排出。
4.2主要工作参数2bv5 111型工作液流量:1.2m3/h最大压差:50hz 500mbar60hz 550mbar允许从吸气法兰吸入的最大水量:连续运转3.0 m3/h 短时间运转3.4 m3/h4.3操作4.3.1操作前准备工作4.3.1.1检查工作液的供应、排出管路,保证已连接好。
4.3.1.2检查吸气管入口处应加保护罩(格栅或类似物)以防卷入身体、衣物等外来物。
4.3.1.3启动前,应先通过工作液供应管路预充工作液(约3l)约20秒,保证工作液流入elmo-f。
4.3.2启动elmo-f泵,并且检查泵旋转方向、气流方向和泵轴旋转方向用箭头标在elmo-f泵上。
4.3.3停泵关闭工作液供应管路,迅速关闭elmo-f泵。
4.3.4长时间停泵的处理若elmo-f停止运转4周左右,应预先打开泵盖上的丝堵,使液体流出,通过用手转动风扇、转动泵,直至没有液体流出。
4.4日常维护及检修4.4.1每500个运转小时作为一个周期,检查螺栓紧固件是否拧紧,是否符合扭距要求。
4.4.2确保电缆线和绝缘安全,状况良好。
4.4.3在使用20000小时后,最迟3年内,转轴及附近空间内消耗掉的油脂需排除充入新油脂,充入占轴承自由空间50%,轴承盖空间65%,油脂必须用esso公司的unirexn3或相似的din51825-k3n油脂。
水环式真空泵说明书(运行及检修)
水环式真空泵说明书警告:在泵开始启动并持续供应有洁净工作液之前不要进行操作。
若在无液体情况下运行,将会损坏泵,务必使用过滤网以防砂粒和水垢随液体进入泵。
1、工作原理:液环式真空泵又圆柱泵体和装有固定叶片的转子等组成,转子相对泵体偏心安装。
工作液(通常是水)随着转子旋转,沿着泵体形成同心液环,由于泵体和转子偏心安装,形成了逐渐增加和逐渐减少的腔体,因此形成真空和压力。
通过这种方式,气体被吸入和排出。
在泵运转时,工作液必须不断补充进入,以吸入压缩产生的热量和补充随气体排出的液体。
为达到额定性能,必须保证密封液的温度为15摄氏度。
当水被作为工作液时,进口真空度不应低于3.3Kpa以防汽蚀。
2、应用该泵能够处理所有与泵材料相容的气体,并且能够处理带有少量的液体或软颗粒的气体。
如果密封水温度为15摄氏度和排出压力是一个大气压101.3Mpa,最低的吸入压力可达到3.3Kpa。
如果在进气口安装大气喷射泵可以得到更低的真空度。
泵的吸气量和功率可参考相应的性能曲线。
最低的真空度的获得决定与工作液的饱和蒸汽压。
当进口压力接近与工作液的饱和蒸汽压时,泵内会发生汽蚀。
发生汽蚀时,真空很高并可以听到很大的噪声。
可以在进气口安装反汽蚀的叶片加以预防。
(1mbar=0.1Kpa,1psi=6.895kPa=0.06895bar)3、进口气体或蒸汽进口气体或气体/蒸汽的混合气体不应含有坚硬的颗粒。
虽然这样,但是液环泵能够处理带有少量的液体或粉末的气体。
如果进口气体的温度超过70摄氏度,工作液流量必须比表2的流量增加50%。
4、工作液在运行期间,清洁的工作液必须不断补充进入,像沙和泥这样的杂质将影响泵的寿命。
如果在工作液中存在固体杂志推荐在进入泵之前的工作液管中增加过滤器。
为了稳定操作,推荐工作液的压力至少比泵进口压力高101.283Kpa。
工作液随气体通过出口管排出。
在泵的出口可以提供一只分离器将液体从气体中分离。
分离器允许采用部分或全部循环工作液。
水环式真空泵操作规程
水环式真空泵操作规程
《水环式真空泵操作规程》
一、安全操作
1. 在操作水环式真空泵之前,必须确保设备处于正常工作状态,无任何异常情况。
2. 操作人员必须穿戴好相关的防护用具,如安全帽、护目镜、防护手套等。
3. 确保设备周围没有任何杂物,以免影响操作安全。
二、启动操作
1. 在启动水环式真空泵之前,需要检查泵体是否有水,确保其内部有足够的润滑水。
2. 启动前要先打开泵进水阀,待水进入泵内后再启动电机。
同时,需逐渐打开出水阀,使泵内无气泡。
3. 启动后要注意观察泵的运行状态,确保泵正常工作,无异响,无异常震动。
三、操作注意事项
1. 在运行过程中,需定期检查泵体温度,确保其在正常范围内。
2. 若发现水环式真空泵有异常情况,应及时停机检查,排除故障后再重新启动。
3. 操作人员禁止将手部或其他物体伸入正在工作的水环式真空泵内部。
四、停机操作
1. 在停机之前,先关闭泵出水阀,然后停止电机运行。
2. 关闭进水阀,让泵内的润滑水循环排出。
3. 停机后要对水环式真空泵进行清洗、维护和保养,确保设备长期稳定运行。
以上就是《水环式真空泵操作规程》,在操作水环式真空泵时,一定要严格按照规程进行操作,确保设备及操作人员的安全。
真空泵的操作规程
真空泵的操作规程一、引言真空泵是一种常用于工业生产和实验室研究中的设备,用于将容器内的气体抽出,创造真空环境。
为了保证真空泵的安全运行和延长使用寿命,操作人员需要严格按照规程进行操作。
本文将介绍真空泵的操作规程,以确保操作人员正确操作真空泵。
二、安全操作步骤1. 准备阶段在操作真空泵前,设备运行前需要检查以下几项事项:- 确保电源与真空泵连接正确,并检查电源电压是否符合真空泵的额定电压要求。
- 检查油的供给是否充足。
如果是油涡轮真空泵,则需要确认供给油的容器中油的液位是否在工作范围内。
- 检查泵的橡胶密封圈或密封垫是否完好,并没有磨损或裂纹。
2. 开启真空泵在确认准备阶段无误后,可以按照以下步骤开启真空泵:- 打开电源,确保电源指示灯亮起。
- 观察真空泵的运转指示灯,确保正常工作。
- 如有必要,调节真空泵的旋钮或按钮,以达到所需真空度。
3. 真空抽取在开启真空泵之后,可以进行真空抽取操作:- 将被抽容器的出气阀门关闭,确保真空泵的入口处与被抽容器连接紧密。
- 适当调节真空泵的抽气速度,一般情况下,首先将抽气速度设置为较低的值,然后逐渐增大。
- 运行一段时间后,根据实际情况调整真空泵的抽气速度和真空度。
4. 停止真空泵在真空抽取完成后,需要按照以下步骤停止真空泵的运行:- 首先关闭被抽容器的进气阀门,以切断真空泵与被抽容器之间的连接。
- 减少真空泵的抽气速度,直至最小值。
- 关闭真空泵的电源。
5. 维护保养为了延长真空泵的使用寿命和保持其高效工作,操作结束后,应进行以下维护保养工作:- 清理真空泵表面的灰尘和杂物,保持干净整洁。
- 定期更换真空泵使用的油,并及时清理油箱。
- 检查橡胶密封圈或密封垫是否需要更换,如发现磨损或裂纹,及时更换。
三、安全注意事项- 操作人员应熟悉真空泵的使用说明书,并按照操作规程使用。
- 在操作真空泵前,应戴上防护手套和眼镜,以防止意外事故发生。
- 在操作过程中,要保持机器周围的通风良好,避免产生有毒或易燃气体积累。
液环真空泵切换操作规程
液环真空泵切换操作规程一、适用范围本规程仅适用于液环真空泵117P03/B和114P03A/B的切换操作。
二、操作程序(以117P03A到B为例)1、检查备台117P03B状况,确认手动盘车正常;如备台停机时间超过1个月,还须电仪人员检测确认电机各线圈间绝缘正常,无相间或对地短路。
2、全开117P03B换热器的冷冻水进出口阀门,投用冷冻水;全开117P03B液封罐上部尾气排放管道上的蝶阀。
3、关闭117P03B液封罐和冷却器底部的排放阀,打开液封罐新鲜EG 补充阀,使液封罐有EG溢流(可由视镜处观察)。
4、打开PV-117141B的旁通(即手动补气阀) 一点点(此操作要根据中控PV—117141的OP来确定)。
打开进气阀后面的PGF冲洗阀对管道进行冲洗同时用木锤敲击随即关闭(这样做目的是以免有齐聚物堵塞进气管)。
5、。
现场一人持对讲机保持中控与现场的联系、一人负责操作、还有一人现场监督和协助操作。
之后,通知中控作好启动准备。
检查确认EG液封罐中EG温度小于30℃;中控确认PV-117141打手动后通知现场可启动117-P03B。
6、启动117P03B,只有当B泵上压力表显示正常(一般为-0.095)、、现场观察泵运行平稳且中控同意切换后,才能缓慢打开117P03B入口阀的同时关闭117P03A入口阀,现场阀门动作完毕后,通知中控。
中控根据压力调节PV-117141B开度,使PC-17141维持在11kPa(根据设定值)。
7、中控操作人员调节PV17141B使压力稳定在11KPa后,通知现场停117P03A,将其由手动改串级控制。
8、现场关A台换热器冷冻水进、出口阀,关回用的置换EG阀,排放液封EG,关尾气排放蝶阀,开始对117P03A作日常维护。
三、注意事项1、备泵进口阀的打开和在用台进口阀的关闭不能太急,防止失真空2、真空调节时幅度不宜过大,防止生产波动。
液环式真空泵安全操作规程
液环式真空泵安全操作规程液环式真空泵是一种常见的真空泵,主要用于各种化工、医药、食品等工业领域。
但是,在使用液环式真空泵时,需注意安全操作规程,以确保设备及人员的安全。
本文将从以下几个方面介绍液环式真空泵的安全操作规程。
一、设备环境检查在使用液环式真空泵之前,必须仔细检查设备周围的环境条件,以保证操作安全。
首先,要检查电源线和插头是否正确、完好,避免发生火灾或触电事故。
其次,要检查液环式真空泵的进出口管路和阀门是否正确连接,以及设备的清洁程度等因素,还要确保通风条件良好,避免因残留气体产生爆炸危险。
二、个人防护液环式真空泵操作时要注意个人防护,以确保人员的安全。
首先,要佩戴安全鞋、耳塞、头盔和手套等防护用品。
因为在操作液环式真空泵时,可能会发生一些意外情况,例如液体泄漏、机械受损、气体释放等。
为了避免相关危险,必须采取必要的个人防护措施。
三、设备运行在启动液环式真空泵前,请检查泵的转子是否顺畅,并确保液体在液面以下30mm以上,否则会影响泵的工作效率。
同时,也需要确认液环式真空泵是否已经连接好真空度表和压力表等设备,以保证设备正常运转。
在设备运行过程中,要根据所需操作的压力,调整阀门的开启程度,避免操作过程中压力过大或过小的情况。
四、运转完毕当液环式真空泵运行完毕后,需要对设备进行维护和清洗。
首先,要断开电源,并清空泵内液体,切勿让液体残留在泵内,以免影响下次使用。
其次,要将进出口阀门关闭,并清洗泵体、阀门和管路等设备,以避免污染和堵塞。
最后,要将设备封存放置在干燥的环境中。
通过以上几个方面的操作和维护,可以有效地避免液环式真空泵操作过程中出现的安全隐患,保障设备及人员的安全。
同时,也能够提高设备的使用效率和使用寿命,对于企业的经济和生产效益产生积极的影响。
液环式真空泵操作规程
液环式真空泵操作规程一、操作步骤1、准备工作1)启动前应先用手转动泵联轴器数周,以确认泵内无卡住或其它损坏现象。
2)根据泵上的旋转箭头方向,确认电动机的转向。
3)检查冷却水池是否有三分之二水位的冷却水,低于该水位时先打开补水阀补水。
2、启动运行1)关闭吸入管路上的闸阀;打开真空泵的排气口的阀门。
2)开启供水阀,向泵内注入适量工作液。
3)启动电动机。
4)当泵达到极限压力时,缓缓打开吸入管上的闸阀,泵开始正常工作。
5)调节供水阀,保证溢流管刚好有液体滴出,根据真空表读数调整进气阀,使被抽系统的真空度达到生产的要求。
3、停泵1)关闭吸入管路上的阀门;2)关闭进水阀门,停止向泵内供水。
3)关闭电动机。
4)如果停车时间超过一天,必须将泵及气水分离器内的水排空,以防锈蚀。
二、注意事项(1)注意调节供水阀和循环水阀,使循环水量保持适度,禁止在没有工作液的情况下运转,长期停泵要排空泵体内的工作液。
(2)应避免长时间在高负荷下运行。
(3)检查电流表、电压表的读数是否正常。
(4)轴承的温升不应高于35℃,其温度不应高于65℃。
(5)各连接部位应严密,无泄漏现象。
(6)工作液中不能含有固体颗粒。
(7)为保证正常的真空度,进水温度应小于30℃,15℃最为适宜。
三、常见故障处理1)启动困难,电机跳闸或超流。
原因:泵内液位过高;内部机件生锈;排除压力增高;电流保护调整不当。
解决:按规定液位启动,供水冲洗,检查排气管路及阀门,调整保护电路。
2)试车或运转过程中出现卡死现象原因:新管路有焊渣铁屑等异物被带入泵体内;结垢严重。
解决:松开端盖,转动叶轮,水冲洗;拆卸清楚或酸洗。
3)吸气量明显下降原因:供液量不足或液温过高;系统泄露;内部结垢等解决:调节工液量,检查供液管路是否堵塞;检查管路连接的密封性;清除水垢。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
我们公司所用的真空泵有两种:水环式真空泵和螺杆真空泵
8.1水环式真空泵
带有叶片的叶轮偏心安装在装水的泵壳中,叶轮在泵壳中旋转形成水环,其作用相当于一个活塞,依靠改变体积抽出空气形成真空的真空泵。
1)工作原理
当叶轮按右下图中顺时针方向旋转时,水被叶轮抛向四周,由于离心力的作用水形成,了一个近似于等厚度的封闭圆环。
水环的下部分内表面恰好与叶轮轮毂相切,水环的上部内表面刚好与叶片顶端接触,此时叶轮轮毂与水环之间形成一个月牙形空间从吸气口将气体吸入其中,随叶轮的旋转,气体被压缩到达排气口时,气体被释放到泵外
2)特点
水环泵结构简单,无需泵内润滑,吸气均匀,可以抽除带尘埃的气体,可凝性气体和气水混合物,但效率低,真空度低。
8.2 螺杆式真空泵
它利用一对螺杆,在泵壳中作同步高速反向旋转而产生的吸气和排气作用的抽气设备,两螺杆经精细动平衡校正,由轴承支撑,安装在泵壳中,螺杆与螺杆之间都有一定的间隙,因此泵工作时,相互之间无磨擦,运转平稳,噪音低,工作腔无需润滑油。
性能特点:
1、工作腔内无任何介质,可获得清洁真空
2、工作腔及螺杆转子表面有防腐涂层,可适应恶劣工况
3、气体在泵内无压缩,适宜抽取可凝性气体
4、单台泵可从大气抽至1Pa,真空系统可大大简化。
5、水温对真空影响小,节水达90%以上,甚至可以不耗水。
6、不耗油,无滴漏
7、旋转部件间无摩擦,可高速运转,整机体积小
8、结构简单,维护方便。
9、被抽气体直接排出泵体,不污染水,无环保压力,气体回收更便捷。
10、可与罗茨泵、分子泵组成无油机组。
