试验目的：投产运转之前，管道和容器组成的系统应进行渗漏压力试验（不是压力试验）。

介质要求：干净清水。

选择其它介质时应考虑对操作液体有不利的影响。

其它用作压力试验的任何易燃液体，其闪点必须在66℃以上。

准备程序：
1.当对一个系统试压时，应该与以下设备隔离：
●泵、涡轮机和压缩机；
●安全膜和安全阀；
●旋转流量计和浮子液位计
2.下列设备应当试验到设计压力，然后隔离：
●指针式压力表，当试验压力会超过压力表量程范围的时候应隔离；
●外浮子式液面关闭装置和控制器，当浮子的试验压力没有规定时，浮子应当
试验到设计压力，然后将浮箱与系统隔离
3.将准备进行水压试验的系统用耐压合格的临时管线与试压泵连接起来，并安装好
监测用压力表。

最好用两块压力表。

4.对该试验系统灌水和排水，检查液位指示报警变送仪表并在该系统水压试验记录
表内进行记录。

5.启动试压泵给系统加压，升压和卸压期间检查压力指示、报警、变送、安全仪表
并在该系统水压试验记录表内进行记录。

6.试验压力为工作压力的倍或安全阀（PSV）设定值，取两者较大值。

7.水压试验应缓慢加压，以100KpaA为阶梯逐渐增压，达到试验压力后，停泵30分钟
观察，如无泄漏，目测无变形为水压试验合格。

8.在压力试验后，如又进行了修补或增加零件，则应对受影响的管路再试验。

9.管路和容器作为一个系统进行压力试验时，取试验压力较小者做压力试验。

注：本程序和标准参照API RP 14E、ANSI 和GBJ235—82制定。

水压试验操作规程PDFAPI5L

水压试验操作规程QC/QD-041 1、范围本规程规定了车间水压检查岗位的工作职责、工艺参数、检验规程等内容。

本标准适用于车间水压检验岗位工作人员。

2、引用标准API SPEC 5CT 套管和油管规范API SPEC 5L 管线钢管GB/T9711.1-1997 石油天然气工业输送钢管交货技术条件第一部分A级钢管. GB/T 9711.2-1997 石油天然气工业输送钢管交货技术条件第二部分B级钢管. 3、工作职责试验原理金属管在规定的试验压力传递介质条件下保持一定时间检验金属管基体和焊缝的强度及渗漏。

最大试验是指保持液压试验规定压力作用时间内所示的压力。

试验持续时间是指在最大试验压力作用下的一段时间。

渗漏是指在最大试验压力作用下试验持续时间内金属管外表有压力传递介质出现和压力计上规定数值和下降。

压力传递介质为水。

压力试验方法每根钢管必须做出厂静水压试验试验持续时间不少于10秒。

管体不得出现渗漏现象则认为该管水压试验合格。

填写水压试验检验记录开出合格测试报告单并保持检验记录。

1、水压试验压力值5L标准水压计算公式5ct试验压力计算标准静水压试验压力是根据下列公式计算的其数值圆整到最接近的0.5MPa100psi其最大值限于69.0MPa10 000psi。

p2??f??YSmin??t/D 式中p——静水压试验压力MPalb/in2 f——系数规格代号1大于9-5/8 的H40、J55 和K55 钢级为0.60.6其它钢级和规格为0.80.8 YSmin——管体规定最低屈服强度MPalb/in2 D——规定外径mmin t——规定壁厚mmin。

注上述静水压试验压力公式适用于国际单位制和美国惯用单位制。

仅是受试验设备实物极限能力的限制才可允许采用较低的试验压力。

制造厂应具有建立静水压试验设备实物极限能力的文件化设计依据。

若计算的试验压力根据外径、壁厚和钢级高于静水压试验设备的能力则经购方同意制造厂应采用与该试验设备能力相当的试验压力。

水压试验工艺规程

锅炉维修工程工艺规程汇编版次：01修改码：0受2010-04 -01发布 2010-04-06实施Xxx水压试验工艺规程编制：审核：xx批准：xxxx目录一、适用范围二、引用标准三、水压试验前的检查与准备四、水压试验方法及合格标准4.1水压试验压力4.2水压试验程序4.3水压试验合格标准4.4水压试验注意事项一、适用范围本规程适用于我公司安装、维修、改造的锅炉的水压试验。

二、引用标准《蒸汽锅炉安全技术监察规程》《热水锅炉安全技术监察规程》《有机热载体锅炉安全技术监察规程》《工业锅炉安装工程施工及验收规范》《电力建设施工及验收规范》（锅炉机组篇）三、水压试验前的检查与准备为保证水压试验的顺利进行，试验前应对有关事项进行全面检查和准备。

主要有：1.承压部件的安装工作应全部完成。

试验范围内受热面及锅炉本体管路的管道支吊架安装牢固，临时上水、升压、放水、放气管路应安装完毕，放水管应从锅炉存水最低处下集箱排污口接出，过热器如有疏水装置也应装好排水管路，放气管应从锅炉最高点接出并列向排水点。

2.管道及锅筒上全部阀门应按规定装齐，垫好垫片，拧紧螺栓。

除排气阀外，各阀门处于关闭状态。

安全阀不与锅炉一起进行水压试验，以防失灵损坏，在试验前应有暂时隔开措施，对于弹簧安全阀不允许用压紧弹簧的方法来压死安全阀。

对于暂时不装仪表的法兰口及其它系统的连接出口也要临时隔开封闭。

3.组合及安装水冷壁及锅筒用的一切临时加固支撑、支架全部割除并清理干净，保证试压时锅筒与各受热面及管道的自由伸缩。

以免锅炉上水时，因温度升高，不能自由膨胀而产生拘束应力。

4.锅炉内部污锈应彻底清理干净。

检查锅筒、集箱内有无安装时用的工具和其他杂物，检查通完球管子是否有堵塞，待将锅筒、集箱、管子清理干净后，再将人孔、手孔关严。

清理现场和平台，将与水压试验无关的所有物品搬离。

集箱内焊渣及锈污也要从手孔中清扫出来，确认锅炉内部干净后按要求封闭人孔及手孔。

5.将图纸规定的所有热膨胀部位检查一遍，并记录其间隙尺寸。

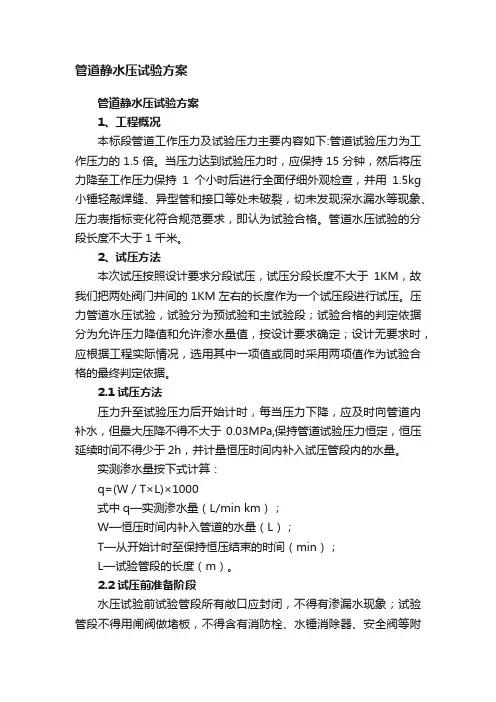

管道静水压试验方案
