机械设计基础之机械设计-第8章：螺纹连接习题
机械设计题库螺纹连接
B. 6 MPa
C. 8 MPa
D. 0. 8 MPa
7. 下列四种螺纹中，自锁性能最好的是 B 。
A. 粗牙普通螺纹
B. 细牙普通螺纹
C. 梯形螺纹
D. 锯齿形螺纹
8. 用于联接的螺纹多为普通螺纹，这是因为普通螺纹 C 。
A、传动效率好；
B、防振性能好；
C、牙根强度高，自锁性能好； D、自锁性能差。
A、拉力； B、扭矩；
C、压力； D、拉力和扭矩；
二、 填空题
12.
13. 在螺纹联接中最常用的螺纹牙型是 三角形
螺纹。
14. 采 用 凸 台 或 沉 头 座 孔 作 为 螺 栓 头 或 螺 母 的 支 承 面 是 为 了 减 小 和 避 免
螺栓受附加弯曲应力
。
15. 普通螺栓连接的凸缘联轴器是通过
4. 简述螺栓组连接的四种典型受载情况。（4 分） 答：1，受横向载荷的螺栓组连接；2，受转矩的螺栓组连接；3，受轴向载荷的 螺栓组连接；4，受翻转力矩的螺栓组连接。
5. 简述螺纹连接的基本类型及各自应用场合。（4 分） 答：1，螺栓连接：用于被连接件不太厚和两边有足够的装配空间的场合；2， 双头螺柱连接：适用于结构上不能采用螺栓连接且需要经常装拆时的场合；3， 螺钉连接：多用于受力不大，不需要经常装拆的场合；4，紧定螺钉连接：用于 固定两个零件的相对位置，并传递不大的力或转矩的场合。
（ ×） 6. 横 向载 荷的铰制 孔 精配 螺栓联 接，螺 栓的抗拉强 度不需要进 行计算。
（√ ）
四、 简答题
1. 简述螺纹连接为什么要防松及放松方法。（4 分） 答：在冲击、振动或变载荷的作用下，螺旋副间的摩擦力可能减小或瞬间消失， 这种现象多次重复后，就会使联接松脱。在高温或温度变化较大的情况下，由 于螺纹联接件和被联接件的材料发生蠕变和应力松弛，也会使联接中的预紧力 和摩擦力逐渐减小，最终导致联接失效。因此螺纹联接需要防松。 放松方法：摩擦防松，机械防松，破坏螺纹副的相对转动放松（永久放松）。
机械设计基础 课后习题答案 第三版 高等教育出版社课后答案(1-18章全)
机械设计基础课后习题答案第三版高等教育出版社课后答案(1-18章全)机械设计基础课后习题答案第三版高等教育出版社目录第 1 章机械设计概述??????????????????????????????????????????????????????????????????? ????????????????????????????????? 1第 2 章摩擦、磨损及润滑概述??????????????????????????????????????????????????????????????????? ????????????????? 3第 3 章平面机构的结构分析??????????????????????????????????????????????????????????????????? ????????????????????? 12第 4 章平面连杆机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 16第 5 章凸轮机构??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????36第 6 章间歇运动机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 46第7 章螺纹连接与螺旋传动??????????????????????????????????????????????????????????????????? ????????????????????? 48第8 章带传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????60第9 章链传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????73第10 章齿轮传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????80第11章蜗杆传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????112第12 章齿轮系??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????124第13 章机械传动设计???????????????????????????????????????????????????????????????????????????????????????????????????? 131第14 章轴和轴毂连接??????????????????????????????????????????????????????????????????? ????????????????????????????????? 133第15 章轴承??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????138第16 章其他常用零、部件??????????????????????????????????????????????????????????????????? ????????????????????????? 152第17 章机械的平衡与调速??????????????????????????????????????????????????????????????????? ????????????????????????? 156第18 章机械设计CAD 简介??????????????????????????????????????????????????????????????????? ???????????????????????163第1章机械设计概述1.1 机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。

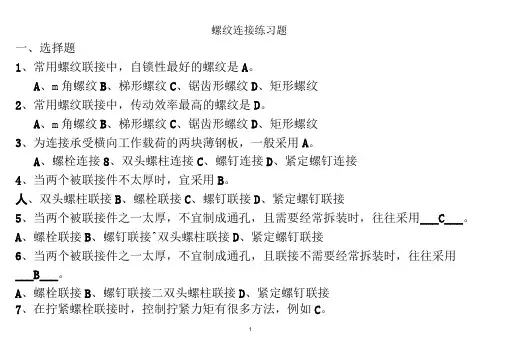

(完整版)螺纹连接练习题
螺纹连接练习题一、选择题1、常用螺纹联接中，自锁性最好的螺纹是A。
A、m角螺纹B、梯形螺纹C、锯齿形螺纹D、矩形螺纹2、常用螺纹联接中，传动效率最高的螺纹是D。
A、m角螺纹B、梯形螺纹C、锯齿形螺纹D、矩形螺纹3、为连接承受横向工作载荷的两块薄钢板，一般采用A。
A、螺栓连接8、双头螺柱连接C、螺钉连接D、紧定螺钉连接4、当两个被联接件不太厚时，宜采用B。
人、双头螺柱联接B、螺栓联接C、螺钉联接D、紧定螺钉联接5、当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用___C___。
A、螺栓联接B、螺钉联接^双头螺柱联接D、紧定螺钉联接6、当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用___B___。
A、螺栓联接B、螺钉联接二双头螺柱联接D、紧定螺钉联接7、在拧紧螺栓联接时，控制拧紧力矩有很多方法，例如C。
A、增加拧紧力B、增加扳手力臂C、使用指针式扭力扳手或定力矩扳手8、螺纹联接防松的根本问题在于C。
A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度9、螺纹联接预紧的目的之一是A。
A、增强联接的可靠性和紧密性B、增加被联接件的刚性C、减小螺栓的刚性10、.常见的连接螺纹是C。
CA.左旋单线B.右旋双线C.右旋单线D.左旋双线11、用于连接的螺纹牙型为三角形，这是因为三角形螺纹A。
A.牙根强度高，自锁性能好B.传动效率高C.防振性能好D.自锁性能差12、标注螺纹时___A___。
A.右旋螺纹不必注明B.左旋螺纹不必注明C.左、右旋螺纹都必须注明D.左、右旋螺纹都不必注明13、管螺纹的公称直径是指D。
DA.螺纹的外径B.螺纹的内径C.螺纹的中径D.管子的内径14、当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能A。
A.好B.差C.相同D.不一定15、用于薄壁零件连接的螺纹，应采用A。
A.三角形细牙螺纹B.梯形螺纹£r锯齿形螺纹D.多线的三角形粗牙螺纹16、在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是C。

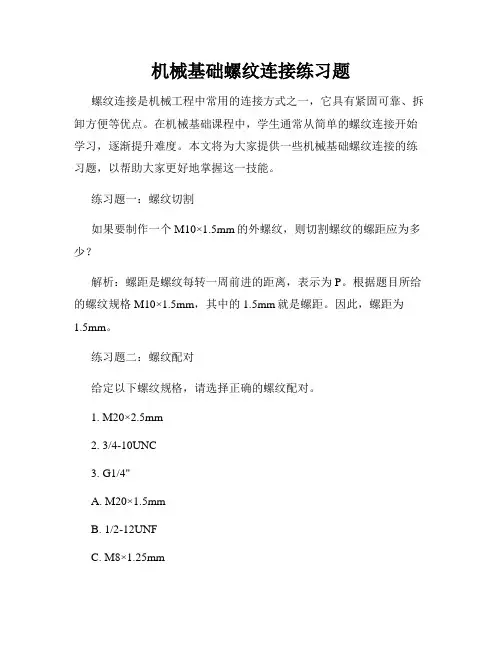

机械基础螺纹连接练习题
机械基础螺纹连接练习题螺纹连接是机械工程中常用的连接方式之一，它具有紧固可靠、拆卸方便等优点。
在机械基础课程中，学生通常从简单的螺纹连接开始学习，逐渐提升难度。
本文将为大家提供一些机械基础螺纹连接的练习题，以帮助大家更好地掌握这一技能。
练习题一：螺纹切割如果要制作一个M10×1.5mm的外螺纹，则切割螺纹的螺距应为多少？解析：螺距是螺纹每转一周前进的距离，表示为P。
根据题目所给的螺纹规格M10×1.5mm，其中的1.5mm就是螺距。
因此，螺距为1.5mm。
练习题二：螺纹配对给定以下螺纹规格，请选择正确的螺纹配对。
1. M20×2.5mm2. 3/4-10UNC3. G1/4"A. M20×1.5mmB. 1/2-12UNFC. M8×1.25mm解析：正确的螺纹配对应该是：1. A，M20×1.5mm2. B，1/2-12UNF3. C，M8×1.25mm练习题三：螺纹加工现有一块方形薄板，边长为80mm，希望在板上加工一个M5×0.8mm内螺纹。
请问该如何进行螺纹加工？解析：首先，根据螺纹规格M5×0.8mm，确定螺纹的孔径和螺距。
然后，在薄板上标出螺纹中心的位置。
使用合适的钻头预先钻一个孔，直径略小于螺纹孔径，以便后续螺纹加工。
接下来，使用螺纹攻丝工具，选择合适的攻丝工具型号进行螺纹加工。
先将攻丝工具对准预先钻好的孔位，然后旋转攻丝工具，顺时针推下压，直到完成整个螺纹的加工。
练习题四：螺纹拧紧力计算一台机器上需要使用4个螺钉进行连接，螺钉的螺纹孔径为M8×1.25mm，拧紧力矩为10 N·m。
假设螺纹的摩擦系数为0.15，请计算每个螺钉所承受的拧紧力。
解析：首先，根据螺纹规格M8×1.25mm，确定螺纹的孔径和螺距。
然后，根据拧紧力矩10 N·m和摩擦系数0.15，可以通过力矩计算公式计算出拧紧力。
机械设计基础(陈立德第三版)课后答案(1-18章全)
当 、 、 时的位移 、 、 分别为
（1）用极标法求理论轮廊上对应点的坐标值。
选取凸轮转轴中心为坐标原点，OX通过从动件的运动起始点，则理论轮廊上某点的极坐标方程为
因该凸轮机构为对心直动从动件，故 、 、 、
可求得
当 时：
当 时：
当 时：
（2）用极坐标方法出实际轮廓上对应点的坐标值。
紧螺栓连接中，螺纹部分受轴向力作用产生拉伸正应力σ，因螺纹摩擦力矩的作用产生扭转剪应力τ，螺栓螺纹部分产生拉伸与扭转的组合变形，根据强度理论建立强度条件进行强度计算。
7.10铰制孔用螺栓连接有何特点？用于承受何种载荷？
答：铰制孔用螺栓连接在装配时螺栓杆与孔壁间采用过渡配合，没有间隙，螺母不必拧得很紧。工作时螺栓连接承受横向载荷，螺栓在连接结合面处受剪切作用，螺栓杆与被连接件孔壁相互挤压。
5.7用作图法求出下列各凸轮从如题5.7所示位置转到B点而与从动件接触时凸轮的转角 。（可在题5.7图上标出来）。
题5.7图
答：
如题5.7答案图
5.8用作图法求出下列各凸轮从如题5.8图所示位置转过 后机构的压力角 。（可在题5.8图上标出来）
题5.8图
答：
如题5.8答案图
题5.9答案图
5.10一对心直动滚子从动件盘形凸轮机构，凸轮顺时针匀速转动，基圆半径 ，行程 ，滚子半径 ，推程运动角 ，从动件按正弦加速度规律运动，试用极坐标法求出凸轮转角 、 、 时凸轮理论轮廊与实际轮廓上对应点的坐标。
11.12 试分析如题11.12图所示的蜗杆传动中，蜗杆、蜗轮的转动方向及所受各分力的方向。
题11.12
答：蜗杆、蜗轮的转动方向及所受各分力的方向如题11.12答案图所示。
螺纹连接习题及答案
螺纹连接习题及答案螺纹连接习题及答案螺纹连接是机械工程中常见的一种连接方式，它通过螺纹的互相咬合来实现零件之间的紧固。
在实际工程中，对于螺纹连接的设计和计算十分重要。
本文将介绍一些螺纹连接的习题，并给出相应的答案，以帮助读者更好地理解和应用螺纹连接。
习题一：某机械零件需要使用螺纹连接，要求能够承受1000N的拉力。
已知螺纹的材料为碳钢，螺纹直径为10mm，螺距为1.5mm。
请计算螺纹连接的最小螺纹长度。
解答：螺纹连接的最小螺纹长度可以通过以下公式计算：L = K * d其中，L为最小螺纹长度，K为螺纹长度系数，d为螺纹直径。
根据经验值，螺纹长度系数K一般为1.5~2。
在本题中，我们取K=1.8。
将已知数据代入公式，可得最小螺纹长度L = 1.8 * 10 = 18mm。
因此，螺纹连接的最小螺纹长度为18mm。
习题二：某机械零件需要使用螺纹连接，要求能够承受1000N的拉力。
已知螺纹的材料为碳钢，螺纹直径为10mm，螺距为1.5mm。
请计算螺纹连接的最小螺纹材料截面面积。
解答：螺纹连接的最小螺纹材料截面面积可以通过以下公式计算：A = F / (σ * K * d)其中，A为最小螺纹材料截面面积，F为拉力，σ为螺纹材料的抗拉强度，K为螺纹长度系数，d为螺纹直径。
根据材料性质表，碳钢的抗拉强度σ一般为400MPa。
将已知数据代入公式，可得最小螺纹材料截面面积A = 1000 / (400 * 1.8 * 10)≈ 0.14mm²。
因此，螺纹连接的最小螺纹材料截面面积为0.14mm²。
习题三：某机械零件需要使用螺纹连接，要求能够承受1000N的拉力。
已知螺纹的材料为碳钢，螺纹直径为10mm，螺距为1.5mm。
请计算螺纹连接的最小螺纹剪切面积。
解答：螺纹连接的最小螺纹剪切面积可以通过以下公式计算：A_s = F / (τ * K * d)其中，A_s为最小螺纹剪切面积，F为拉力，τ为螺纹材料的抗剪强度，K为螺纹长度系数，d为螺纹直径。
螺纹链接练习题
螺纹链接练习题螺纹连接是机械工程中一种常见的连接方式，通过螺旋凸起和凹槽的配合，实现零部件的紧固和拆卸。
为了帮助大家更好地理解和掌握螺纹连接的相关知识，以下是一些螺纹链接练习题。
1. 以下哪种情况适合使用内螺纹连接？A. 两个紧密连接的金属板之间的连接B. 连接两个管道形状的零件C. 固定螺钉在一个薄壁材料上D. 打紧螺母以固定一个零件2. 在螺纹连接中，以下哪个参数是用来描述螺距的？A. 外径B. 内径C. 螺纹方向D. 锥度3. 在螺纹连接中，以下哪个参数是用来描述螺纹牙距的？A. 内径B. 锥度C. 螺纹方向D. 单位长度内的螺纹牙数4. 以下哪个选项是正确的技术规范表示M8×1.25内螺纹？A. M 表示公制螺纹，8表示螺纹外径，1.25表示螺纹牙距B. M 表示英制螺纹，8表示螺纹外径，1.25表示螺纹牙距C. M 表示公制螺纹，8表示螺纹牙距，1.25表示螺纹外径D. M 表示英制螺纹，8表示螺纹牙距，1.25表示螺纹外径5. 以下哪个选项是正确的技术规范表示1/4-20UNC螺纹？A. 1/4 表示螺纹外径，20 表示单位长度内的螺纹牙数，UNC 表示螺纹类型B. 1/4 表示单位长度内的螺纹牙数，20 表示螺纹外径，UNC 表示螺纹类型C. 1/4 表示螺纹外径，20 表示螺纹牙距，UNC 表示螺纹类型D. 1/4 表示螺纹牙距，20 表示单位长度内的螺纹牙数，UNC 表示螺纹类型6. 在螺纹连接中，以下哪个部位用于安装螺纹钉？A. 螺纹孔B. 锥度C. 螺纹尖D. 螺纹齿7. 拧紧螺纹连接时，以下哪种方法是常见的测量螺纹力矩的方法？A. 使用千分尺测量螺纹深度B. 采用激光测量系统测量螺纹牙距C. 使用扭力扳手D. 利用压力表测量螺纹连接的压力8. 在螺纹连接中，以下哪个因素会影响螺母的预紧力？A. 螺纹钉的长度B. 螺纹钉的直径C. 螺纹孔的深度D. 螺纹牙距9. 螺纹连接中使用的润滑剂主要有以下哪种作用？A. 减少螺纹连接松动B. 降低螺纹连接的制造成本C. 提高螺纹连接的强度D. 增加螺纹连接的摩擦力10. 适当的养护螺纹连接可以达到以下哪种效果？A. 增加螺纹连接的摩擦力B. 延长螺纹连接的使用寿命C. 加速螺纹连接的老化D. 导致螺纹连接的松动以上是一些关于螺纹连接的练习题，通过练习可以帮助我们更好地掌握螺纹连接的知识和技巧。
机械设计基础习题答案第8章
8-1 轴的功用是什么？转轴、传动轴、心轴有何区别？轴由哪些部分组成？答：轴用于支承旋转零件、传递转矩和运动。
工作时既承受弯矩又承受转矩的轴称为转轴。
用来支承转动零件，只承受弯矩而不传递转矩的轴称为心轴。
主要用于传递转矩而不承受弯矩，或所承受弯矩很小的轴称为传动轴。
轴通常由轴头、轴颈、轴肩、轴环、轴端及不装任何零件的轴段等部分组成。
8-2 轴的常用材料有哪些？什么时候选用合金钢？答：轴的常用材料为碳素钢和合金钢。
合金钢具有较高的机械性能和更好的淬透性，但价格较贵，可以在传递大功率、要求减轻轴的重量和提高轴颈耐磨性时采用，在一般工作温度下，合金钢和碳素钢具有相近的弹性模量，采用合金钢不能提高轴的刚度。
8-3 为什么一般转轴都做成阶梯形？阶梯轴的各段直径和长度应根据什么原则确定？答：阶梯轴各轴段截面的直径不同，各轴段的强度相近，且有利于轴上零件的装拆和固定。
因此阶梯轴在机器中的应用最为广泛。
阶梯轴的各段直径是在初估最小直径的基础上，根据轴上零件的固定方式及其受力情况等，逐段增大估算确定；轴的各段长度主要由轴上零件及相互间的距离所决定。
8-4 进行轴的结构设计时，应考虑哪些问题？答：1.便于轴上零件的装配；2.保证轴上零件的准确定位和可靠固定；3.轴的加工和装配工艺性好；4.减少应力集中，改善轴的受力情况8-5 试从减小轴上载荷、提高轴的强度出发，分别指出图（a）（b）中哪一种布置形式结构更合理？为什么？（a）（b）习题8-5图答：（a）图第一种布置形式的弯矩图第二种布置形式的弯矩图根据弯矩图，第二种布置形式更合理。
（b）图第一种布置形式的弯矩图第二种布置形式的弯矩图根据弯矩图，第一种布置形式更合理。
8-6 轴上零件常用的轴向固定和周向固定方法有哪些？答：常用的轴向固定方式有；轴肩和轴环套筒和圆螺母；弹性挡圈和紧定螺钉；轴端挡圈和圆锥面；常用的周向固定方式有键联接、花键联接、销联接，成形联接及过盈配合联接8-7 判断图中的1、2、3、4处轴的结构是否合理？为什么？习题8-7图答：1处：轴肩高度超过了轴承的安装尺寸，不合理；2处：轴头长度过长，不能实现齿轮的轴向固定；3、4处：结构合理，能保证轴承的轴向定位。
(完整版)机械设计-连接部分习题答案
机械设计-连接部分测试题一、填空：1、按照联接类型不同，常用的不可拆卸联接类型分为焊接、铆接、粘接和过盈量大的配合。
2、按照螺纹牙型不同，常见的螺纹分为三角螺纹、梯形螺纹、矩形螺纹和锯齿形螺纹等。
其中三角螺纹主要用于联接，梯形螺纹主要用于传动。
3、根据螺纹联接防松原理的不同，它可分为摩擦防松和机械防松。
螺纹联接的防松，其根本问题在于防止螺纹副转动。
4、对于螺纹联接，当两被联接件中其一较厚不能使用螺栓时，则应用双头螺柱联接或螺钉联接，其中经常拆卸时选用双头螺柱联接。
5、普通螺栓联接中螺栓所受的力为轴向（拉）力，而铰制孔螺栓联接中螺栓所受的力为轴向和剪切力。
6、在振动、冲击或变载荷作用下的螺栓联接，应采用防松装置，以保证联接的可靠。
7、在螺纹中，单线螺纹主要用于联接，其原因是自锁，多线螺纹用于传动，其原因是效率高。
8、在螺纹联接中，被联接上应加工出凸台或沉头座，这主要是为了避免螺纹产生附加弯曲应力。
楔键的工作面是上下面，而半圆键的工作面是（两）侧面。
平键的工作面是（两）侧面。
9、花键联接由内花键和外花键组成。
10、根据采用的标准制度不同，螺纹分为米制和英制，我国除管螺纹外，一般都采用米制螺纹。
圆柱普通螺纹的公称直径是指大径，强度计算多用螺纹的（）径。
圆柱普通螺纹的牙型角为 60 度，管螺纹的牙型角为（）度。
二、判断：1、销联接属可拆卸联接的一种。
（√）2、键联接用在轴和轴上支承零件相联接的场合。
（√）3、半圆键是平键中的一种。
（×）4、焊接是一种不可以拆卸的联接。
（√）5、铆接是一种可以拆卸的联接。
（×）一般联接多用细牙螺纹。
（×）6、圆柱普通螺纹的公称直径就是螺纹的最大直径。
（√）7、管螺纹是用于管件联接的一种螺纹。
（√）8、三角形螺纹主要用于传动。
（×）9、梯形螺纹主要用于联接。
（×）10、金属切削机床上丝杠的螺纹通常都是采用三角螺纹。
（×）11、双头螺柱联接适用于被联接件厚度不大的联接。
机械设计基础第八版课后习题答案
绪论1、机器的基本组成要素是什么？【答】机械系统总是由一些机构组成，每个机构又是由许多零件组成。
所以，机器的基本组成要素就是机械零件。
2、什么是通用零件？什么是专用零件？试各举三个实例。
【答】在各种机器中经常能用到的零件称为通用零件。
如螺钉、齿轮、弹簧、链轮等。
在特定类型的机器中才能用到的零件称为专用零件。
如汽轮机的叶片、内燃机的活塞、曲轴等。
3、在机械零件设计过程中，如何把握零件与机器的关系？【答】在相互连接方面，机器与零件有着相互制约的关系；在相对运动方面，机器中各个零件的运动需要满足整个机器运动规律的要求；在机器的性能方面，机器的整体性能依赖于各个零件的性能，而每个零件的设计或选择又和机器整机的性能要求分不开。
机械设计总论1、机器由哪三个基本组成部分组成？传动装置的作用是什么？【答】机器的三个基本组成部分是：原动机部分、执行部分和传动部分。
传动装置的作用：介于机器的原动机和执行部分之间，改变原动机提供的运动和动力参数，以满足执行部分的要求。
2、什么叫机械零件的失效？机械零件的主要失效形式有哪些？【答】机械零件由于某种原因丧失工作能力或达不到设计要求的性能称为失效。
机械零件的主要失效形式有1）整体断裂；2）过大的残余变形（塑性变形）；3）零件的表面破坏，主要是腐蚀、磨损和接触疲劳；4）破坏正常工作条件引起的失效：有些零件只有在一定的工作条件下才能正常工作，如果破坏了这些必要的条件，则将发生不同类型的失效，如带传动的打滑，高速转子由于共振而引起断裂，滑动轴承由于过热而引起的胶合等。
3、什么是机械零件的设计准则？机械零件的主要设计准则有哪些？【答】机械零件的设计准则是指机械零件设计计算时应遵循的原则。
机械零件的主要设计准则有：强度准则、刚度准则、寿命准则、振动稳定性准则、可靠性准则4、绘出浴盆曲线并简述其含义？【答】浴盆曲线是失效率曲线的形象化称呼，表示了零件或部件的失效率与时间的关系，一般用实验方法求得。
机械设计基础第8章
螺纹的形成动画
螺纹种类
粗牙：普通联接使用 普通螺纹 细牙：小载荷、调整机构。 自锁性好。 圆柱管螺纹：管路联接 联接螺纹 管螺纹 圆锥管螺纹：具有自封性。 螺纹 高温、高压管路。 圆锥螺纹：管路联接（与圆锥管螺纹相似） 传动螺纹：有矩形螺纹；梯形螺纹；双向传动； 锯齿型螺纹：单向
一般螺杆的选用原则如下：
高精度传动大多选碳素工具钢 需要较高硬度，可采用铬锰合金钢或者采用65M钢 一般情况下可用45、50钢 螺母材料可采用铸造锡青铜，重载低速的场合可选用铸造铝铁青 铜，而轻载低速时也可选用耐磨铸铁。
8.7
联接的组成
键联接
机械联接一般由被联接件和联接件组成，有些时候被联接件 之间进行直接联接，并无独立的联接件。
5.导程（S）——同一螺旋线上相邻两牙在中径圆柱 面的母线上的对应两点间的轴向距离。 6.线数n——螺纹螺旋线数目，一般为便于制造n≤4。 螺距、导程、线数之间关系：L=nP 7.螺旋升角ψ ：中径圆柱上，螺旋线的切线与垂直 于螺纹轴线的平面的夹角。 8.牙型角α ：螺纹牙型两侧边的夹角。
8.1.3
螺纹的类型、特点及应用
根据螺旋线绕行的方向，螺纹可分为右旋螺纹 和左旋螺纹。按螺纹的线数，螺纹可分为单线螺 纹、双线螺纹和多线螺纹。由于加工制造的原因， 多线螺纹的线数一般不超过4。
(a) 右旋螺纹(单线)
(b) 左旋螺纹（双线）
1、三角形螺纹（普通螺纹） 牙型角为 60 º ，可以分为粗牙和细牙，粗牙用于一般 联接；与粗牙螺纹相比，细牙由于在相同公称直径时，螺 距小，螺纹深度浅，导程和升角也小，自锁性能好，宜用 于薄壁零件和微调装置。 2、管螺纹 多用于有紧密性要求的管件联接，牙型角为55º，公称 直径近似于管子内径，属于细牙三角螺纹。 3、梯形螺纹 牙型角为30º，是应用最为广泛的传动螺纹。 4、锯齿型螺纹 两侧牙型角分别为3º和30º，3º的一侧用来承受载荷， 可得到较高效率； 30º一侧用来增加牙根强度。适用于单 向受载的传动螺纹。 5、矩形螺纹 牙型角为0º，适于作传动螺纹。
（完整版）螺纹连接习题解答（讲解）
螺纹连接习题解答1111——1 1 一牵曳钩用一牵曳钩用2个M10的普通螺钉固定于机体上，如图所示。
已知接合面间的摩擦系数f=0.15f=0.15，，螺栓材料为Q235Q235、、强度级别为4.6级，装配时控制预紧力，试求螺栓组连接允许的最大牵引力。
解题分析：本题是螺栓组受横向载荷作用的典型例子．它是靠普通螺栓拧紧后在接合面间产生的摩擦力来传递横向外载荷F R 。
解题时，要先求出螺栓组所受的预紧力，然后，以连接的接合面不滑移作为计算准则，根据接合面的静力平衡条件反推出外载荷F R 。
解题要点：（1）求预紧力F ′：由螺栓强度级别4.6级知σS =240MPa =240MPa，查教材表，查教材表1111——5（a ），取S=1.35S=1.35，则许用拉应力：，则许用拉应力：，则许用拉应力： [ [σ]= ]= σσS /S=240/1.35 MPa=178 MPa MPa ，，查（GB196GB196——8686））M10螺纹小径d 1=8.376mm 由教材式（1111——1313））： 1.3F 1.3F′′/（πd 21/4/4））≤[σ]MPa 得：F ′=[=[σσ]πd 21/（4×1.31.3））=178 =178 ×π××π××π×8.3768.3762/5.2 N=7535 N（2）求牵引力F R ：由式（由式（111111——2525）得）得F R =F =F′′fzm/K f =7535=7535××0.150.15××2×1/1.2N=1883.8 N 1/1.2N=1883.8 N （取（取K f =1.2=1.2））1111——2 2 一刚性凸缘联轴器用一刚性凸缘联轴器用6个M10的铰制孔用螺栓（螺栓栓（螺栓 GB27 GB27 GB27——8888）连接，结构尺寸如图所示。
机械设计—螺纹联接与螺旋传动计算题
例13-1 如图所示，用8个M24（d 1=20.752 mm ）的普通螺栓联接的钢制液压油缸，螺栓材料的许用应力][σ=80MPa ，液压油缸的直径D =200 mm ，为保证紧密性要求，剩余预紧力为P Q '=1.6F ，试求油缸内许用的的最大压强P max 。
1．先根据强度条件求出单个螺栓的许用拉力Q ； 2．在求许用工作载荷F 。
解：根据：][ ≤43.1=21σπσd Qca ，解得： Q ≤][ 3.1×421σπd =80×3.1×4752.20 2π=20814 N 依题意： F F F F Q Q P6.26.1=+=+'= 由：2.6F = 20814，解得：F = 8005 N汽缸许用载荷： F Σ = z F = 8F = 64043 N根据： 6404342max ==∑D p F π解得：04.2200640434422max =⨯⨯==∑ππD F p MPa例13-5 如例13-5图1所示螺栓联接，4个普通螺栓成矩形分布，已知螺栓所受载荷R = 4000 N ，L =300mm ，r =100mm ，接合面数m =1，接合面间的摩擦系数为f = 0.15，可靠性系数K f = 1.2，螺栓的许用应力为][σ=240MPa ，试求：所需螺栓的直径（d 1）。
解：(1) 将R 简化到螺栓组形心，成为一个横向载荷R 和一个转矩T ，如例13-5图2所示，其中：510123004000⨯=⨯==RL T Nmm(2) 求每个螺栓联接承受的分力 R 的分力：F SR = R/z = 4000/4 =1000 N T 的分力：3000100410125=⨯⨯===∑zr T r TF iSTN(3求F S max︒++=45cos 222max ST SR ST SR S F F F F F=︒⨯⨯++45cos 3000100023000100022= 3774 N(4) 据不滑移条件：Q P f m ≥K f F S max 所需预紧力Q P ：fm F K Q S f P max ==115.037742.1⨯⨯= 30192 N(5) 根据强度条件：2143.1d Q Pcaπσ=≤][σ例13-5图2求得螺栓小径d 1：πσπ240301923.14][3.141⨯⨯=⨯=P Q d =14.430mm 讨论1：如果本题改为用铰制孔螺栓联接，在解法上有什么相同和不同之处？ 1．求F SR 、F ST 和F S max 的方法相同，但求F ST 的公式应为：2max maxi S r Tr F ∑=2．铰制孔螺栓联接不用求预紧力，因为F S max 就是铰制孔螺栓解所受的剪力。
机械设计基础第8章习题答案
解：查附表8-4（P191）
查表8-9
改选轴承型号：7308AC 7000AC FS=0.68FR C=38.5KN，C =30.5KN FS1=0.68FR1=0.68X4000=2720N
0
FS2=0.68FR2=0.68X3000=2040N FS1+FX=2720+2500=5220N>FS2 轴承2---压紧，轴承1—放松 FA2=FS1+FX=5220N
FA2=FS2=2040N
3
8-8 试选择支承蜗杆轴的一对角接触球轴 承，要求工作寿命Lh0=4000h。已知两轴 FS1 承的径向反力分别为：FR1=4000N， FR2=3000N，蜗杆轴向力FX=2500N，方 向如图；蜗杆的转速n=340r/min，轴颈 直径d=40mm，有中等冲击。
FR1 FX
9
10
FR1
FR20 6 f t C 3 10 6 1 52.9 10 3 3 Lh ( ) ( ) 3327 h Lh 0 (10000 h) 60 n f p FP 60 100 1.3 15000
轴承6309寿命不满足要求。 改选轴承6409，查附表8-3，C=77.40KN 计算出Lh=10442h>Lh0 轴承6409寿命合适。
作业
8－5、8－7、8－8
1
8-5 一6309型轴承的工作条件为：轴承径向载荷FR=15000N，转速 n=100r/min，工作中有中等冲击，温度低于100℃，轴承的预期使用寿 命Lh0=10000h，试验算该轴承的寿命。 解：查附表8-3 轴承6309 C=52.9KN
温度低于100℃ ，ft=1 中等冲击， fp=1.3，FP=FR=15000N
(完整版)高职《机械设计基础》螺纹联接与螺旋传动习题含答案
高职《机械设计基础》螺纹联接与螺旋传动习题含答案机械设计基础学号：班级：姓名：螺纹联接与螺旋传动一、单项选择题 1 普通平键联结的主要用途是使轴与轮毂之间。
A 沿轴向固定并传递轴向力B 沿轴向可作相对滑动并具有导向作用C 沿周向固定并传递转矩D 安装与拆卸方便2 键的剖面尺寸通常是根据按标准选择。
A 传递转矩的大小B 传递功率的大小C 轮毂的长度D 轴的直径3 键的长度主要是根据来选择。
A 传递转矩的大小B 轮毂的长度C 轴的直径4 能够构成紧键联结的两种键是。
A 楔键和半圆键B 平键和切向键C 半圆键和切向键D 楔键和切向键5 楔键和，两者的接触面都具有1：100的斜度。
A 轴上键槽的底面B 轮毂上键槽的底面C 键槽的侧面6 楔键联结的主要缺点是。
A 键的斜面加工困难B 键安装时易损坏C 键装入键槽后，在轮毂中产生初应力D 轴和轴上的零件对中性差7 切向键联结的斜度是做在上。
A轮毂键槽的底面 B 轴的键槽底面 (3)一对键的接触面(4)键的侧面8 平键联结如不能满足强度条件要求时，可在轴上安装一对平键，使它们沿圆周相隔。
A 90oB 120oC 135oD 180o9 半圆键联结的主要优点是。
A 对轴的强度削弱较轻B 键槽的应力集中较小C 工艺性好，安装方便10 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。
A. 好B. 差C. 相同D. 不一定11 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。
A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差12 用于薄壁零件连接的螺纹，应采用。
A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹13 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。
A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用1机械设计基础14 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。
螺纹紧固练习题
螺纹紧固练习题螺纹紧固是机械设计和制造中常见的工艺。
它通过螺纹连接两个或多个部件，提供紧密的连接和可靠的固定。
为了帮助大家更好地掌握螺纹紧固的原理和技巧，下面给出一些螺纹紧固练习题，希望能够帮助读者提高自己的技能。
第一题：设计一个M8×1.25内螺纹，螺纹长度为15mm的螺母。
请绘制出螺纹的草图，并计算螺纹从开始到结束的总周长。
解析：根据题目给出的参数，我们可以知道螺纹的尺寸为M8×1.25，即表示螺距为1.25mm。
螺纹长度为15mm，所以根据螺距可以计算出总周长为15÷1.25=12周。
绘制螺纹的草图需要标注螺距和螺纹长度，可以使用CAD软件进行绘制。
第二题：一个螺柱上有一个M16×2内螺纹，螺纹长度为30mm，螺柱长度为80mm。
请问在螺柱上能够包含多少个完整的螺纹回转？解析：根据题目给出的参数，我们可以知道螺纹的尺寸为M16×2，即表示螺距为2mm。
螺纹长度为30mm，螺柱长度为80mm。
螺纹回转的计算方法是螺纹长度除以螺距。
所以螺柱上能够包含的完整的螺纹回转数为30÷2=15。
第三题：设计一副M6×1.0内螺纹，螺栓的长度为50mm，需要由两个部分组成。
请问第一部分的长度应该是多少？解析：根据题目给出的参数，我们可以知道螺栓的尺寸为M6×1.0，即表示螺距为1.0mm。
总长度为50mm，由两个部分组成。
假设第一部分的长度为x，那么第二部分的长度就是50-x。
根据螺栓全长等于两个部分长度之和，我们可以得到方程x+(50-x)=50，解得x=25，所以第一部分的长度应该是25mm。
通过以上的螺纹紧固练习题，我们可以加深对螺纹紧固的原理和技巧的理解，并且掌握一些常见计算方法。
螺纹紧固在设计和制造过程中扮演着重要的角色，合理使用螺纹可以有效地提高产品的性能和可靠性。
在实际的工作中，我们需要根据不同的需求选择适当的螺纹尺寸和紧固方式，以确保连接的牢固和稳定。
机械设计题库螺纹连接(25题)
螺纹联接（25题）1．一厚度δ=12mm的钢板用4个螺栓固连在厚度δ=30mm的铸铁支架上，螺栓的布置有1（a）、（b）两种方案，如图所示。
已知：螺栓材料为Q235，[σ]=95MPa、[τ]=96MPa，钢板[σ]P=320MPa，铸铁[σ]P1=180MPa，接合面间摩擦系数f=0.15，可靠性系数K f =1.2，载荷FΣ=12000N，尺寸l=400mm，a=100mm。
托架螺栓组联接（1）试比较哪种螺栓布置方案合理？（2）按照螺栓布置合理方案，分别确定采用普通螺栓连接和铰制孔用螺栓连接时的螺栓直径。
解题分析：本题是螺栓组连接受横向载荷和旋转力矩共同作用的典型例子。
解题时，首先要将作用于钢板上的外载荷FΣ向螺栓组连接的接合面形心简化，得出该螺栓组连接受横向载荷FΣ和旋转力矩T两种简单载荷作用的结论。
然后将这两种简单载荷分配给各个螺栓，找出受力最大的螺栓，并把该螺栓承受的横向载荷用矢量叠架原理求出合成载荷。
在外载荷与螺栓数目一定的条件下，对不同的螺栓布置方案，受力最大的螺栓所承受的载荷是不同的，显然使受力最大的螺栓承受较小的载荷是比较合理的螺栓布置方案。
若螺栓组采用铰制孔用螺栓连接，则靠螺栓光杆部分受剪切和配合面间受挤压来传递横向载荷，其设计准则是保证螺栓的剪切强度和连接的挤压强度，可按相应的强度条件式，计算受力最大螺栓危险剖面的直径。
若螺栓组采用普通螺栓连接，则靠拧紧螺母使被连接件接合面间产生足够的摩擦力来传递横向载荷。
在此情况下，应先按受力最大螺栓承受的横向载荷，求出螺栓所需的紧力；然后用只受预紧力作用的紧螺栓连接，受拉强度条件式计算螺栓危险剖面的直径d1；最后根据d1查标准选取螺栓直径d，并根据被连接件厚度、螺母及垫圈厚度确定螺栓的标准长度。
解题要点：1．螺栓组连接受力分析（1）将载荷简化将载荷F Σ向螺栓组连接的接合面形心O 点简化，得一横向载荷F Σ=12000N 和一旋转力矩T=F Σl =12000×400=4.8×106N ·mm （图解一）。
(完整版)高职《机械设计基础》螺纹联接与螺旋传动习题含答案
高职《机械设计基础》螺纹联接与螺旋传动习题含答案机械设计基础学号：班级：姓名：螺纹联接与螺旋传动一、单项选择题 1 普通平键联结的主要用途是使轴与轮毂之间。
A 沿轴向固定并传递轴向力B 沿轴向可作相对滑动并具有导向作用C 沿周向固定并传递转矩D 安装与拆卸方便2 键的剖面尺寸通常是根据按标准选择。
A 传递转矩的大小B 传递功率的大小C 轮毂的长度D 轴的直径3 键的长度主要是根据来选择。
A 传递转矩的大小B 轮毂的长度C 轴的直径4 能够构成紧键联结的两种键是。
A 楔键和半圆键B 平键和切向键C 半圆键和切向键D 楔键和切向键5 楔键和，两者的接触面都具有1：100的斜度。
A 轴上键槽的底面B 轮毂上键槽的底面C 键槽的侧面6 楔键联结的主要缺点是。
A 键的斜面加工困难B 键安装时易损坏C 键装入键槽后，在轮毂中产生初应力D 轴和轴上的零件对中性差7 切向键联结的斜度是做在上。
A轮毂键槽的底面 B 轴的键槽底面 (3)一对键的接触面(4)键的侧面8 平键联结如不能满足强度条件要求时，可在轴上安装一对平键，使它们沿圆周相隔。
A 90oB 120oC 135oD 180o9 半圆键联结的主要优点是。
A 对轴的强度削弱较轻B 键槽的应力集中较小C 工艺性好，安装方便10 当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能。
A. 好B. 差C. 相同D. 不一定11 用于连接的螺纹牙型为三角形，这是因为三角形螺纹。
A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差12 用于薄壁零件连接的螺纹，应采用。
A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹13 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时，该螺栓组中的螺栓。
A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切，也可能受挤压作用1机械设计基础14 计算紧螺栓连接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的倍。
机械设计(第二版)螺纹连接习题解答
（1） 选螺栓数目Z：
因为螺栓分布圆直径较大，为保证螺栓间间
距不致过大，所以选用较多的螺栓，初取Z=24。
（2）计算螺栓的轴向工作载荷F：
1）螺栓组连接的最大轴向载荷FQ
2）螺栓的最大轴向工作载荷F：
题11-5图
（3）计算螺栓的总拉力F0
（4）计算螺栓直径：
查GB196—81，取M30（d1=26.211mm>25.139mm）
由教材式（11—13）：1.3F′/（π /4）≤[σ] MPa得：
F′=[σ]π /（4×1.3）=178×π×8.3762/5.2N=7535N
（2）求牵引力FR：
由式（11—25）得FR=F′fzm/ =7535×0.15×2×1/1.2N=1883.8 N（取 =1.2）
11—5有一气缸盖与缸体凸缘采用普通螺栓连接，如图所示。已知气缸中的压力p在0~2MPa之间变化，气缸内径D=500mm，螺栓分布圆直径D0=650mm。为保证气密性要求，剩余预紧力F″=1.8F，螺栓间距t≤4.5d（d为螺栓的大径）。螺栓材料的许用拉伸应力[σ]=120MPa，许用应力幅[σɑ]=20MPa。选用铜皮石棉垫片螺栓相对刚度C1/（C1+C2）=0.8，试设计此螺栓组连接。
⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。
㈤、螺纹的常见错误
⑴、轴上螺纹应有螺纹退刀槽;
⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;
⑶、螺纹联接应保证安装尺寸;
⑷、避免螺纹联接件承受附加弯矩。
（5）校核螺栓疲劳强度：
故螺栓满足疲劳强度要求。
（6）校核螺栓间距：实际螺栓间距为
故螺栓间距满足联接的气密性要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
习题课
主要内容
（1）螺纹联接基本知识：螺纹以及螺纹联接件的类型、 结构、应用场合及选用原则。重点对比普通螺栓联 接与绞制孔螺栓联接在传力、失效方式、结构及强 度计算准则的不同。 （2）螺纹联接的强度计算：重点是紧螺栓联接的强度 计算，深刻掌握紧螺栓联接力与变形之间的关系以 及提高螺栓联接强度的措施。 （3）螺纹连接的防松原理及装置 （4）螺栓组受力分析、失效分析及强度计算方法 （5）螺旋传动基本知识
重点与难点
（1）受预紧力与轴向工作载荷的紧螺栓联接的螺栓总 拉力F0的确定：以及与预紧力F’、轴向工作载荷 （拉力）F、剩余预紧力F’’之间的关系；力平衡与 变形协调关系；螺栓与被联接件受力与变形关系图； 相对刚度及与螺栓联接强度的关系 （2）螺栓组联接的设计：关键是完成整个螺栓组的受 力分析到单个螺栓的强度计算，难点是受力分析， 必须掌握根据螺栓组联接的受载情况和联接结构， 判断属于何种受力类型。首先，根据螺栓组所受外 载，分析每个位置上的螺栓联接处所必须传递的工 作载荷，从而确定其中最大受力的螺栓；然后按照 单个螺栓的强度公式进行设计计算，最终确定直径。
练习题（二）
F F
2a 2a （一） 2a （二）
2a
l
l
比较哪种螺栓布置方案合理？
练习题（二）
（1）载荷简化：向螺栓组联接的形心简化
T 2a F
2a （一） l
T 2a F
2a （二） l
练习题（二）
（2）确定各螺栓所受横向载荷： F产生的横向载荷：F1a=F2a T产生的横向载荷：F1b=T/4ra，F2b=T/4rb
练习题（一）
（1）普通螺栓联接承受横向工作载荷时， 依靠 被联接件接触面间的摩擦力 承载， 螺栓本身受 预紧力 作用。 被联接件间的相对滑移 该螺栓联接可能的失效形式是 。 绞制孔用螺栓联接承受横向工作载荷时，依靠 螺栓抗剪切力 承载，螺栓本身受 挤压力和剪断力作用，螺栓可能的失效形 式为 压溃和剪断 。 （2）受预紧力F‘和轴向工作拉力F的紧螺栓联接，如果螺栓 和被联接件刚度相等，预紧力F’＝8000N，在保证结合面不产 16000 N 生缝隙的条件下，允许的最大工作拉力F＝ （3）一紧螺纹联接的受力－变形关系图 如图所示，若保证残余预紧力F’’为预紧 力 力F’的一半，则该螺纹联接承受总拉力 F0的大小为 F’ 450 450 变形
（一） 2a
（二） F2b F2a 2a F2max l
F1b 2a
F1a l
2a
F1max
