力的示意图画法

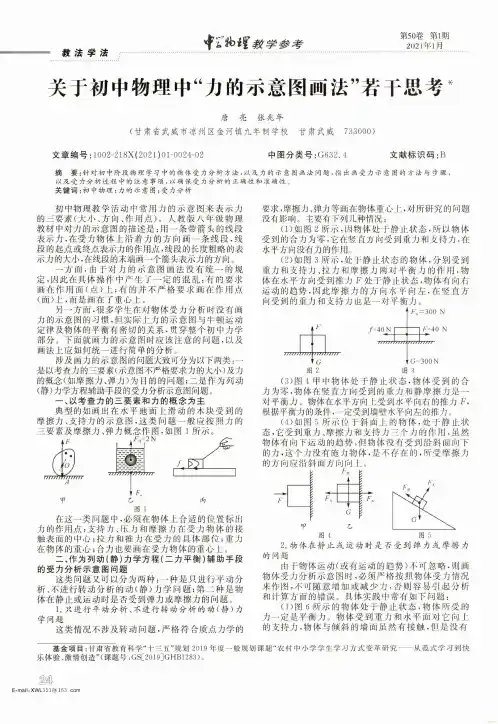

力的示意图

1、错误示例（桌面对书本的作用力）

2.作用点

注意：支持力，压力，摩擦力的作用点，在受力物体的接触表面。（？）

3. 力的方向。

线段超出箭头 画地面对木箱的支持力

试题分析：（1）力的示意图是用一个带箭头的线段，把力的大小、方

向、作用点三个要素表示出来，

（2）线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点。

（3）木箱受到的地面的支持力作用点在物体上，图示O 点应为物体的重心，力的方向竖直向上

类型一：支持力

作用点：作用在接触面上

方向：物体所受的支持力的方向与支持面是垂直的

类型二：压力

作用点：压力的作用点在接触面上，即物体与接触面接触的中心， 方向：过作用点作垂直于接触面的力．图示如下：

类型三：重力

作用点：物体的重心（一般在物体的几何重心）， 方向：重力的方向是竖直向下的．

从物体重心起，沿竖直方向画一条线段，末端带上箭头，标上力的大小．如图：

# 重力、压力的区别：

（1）压力是弹力中的一种，方向是垂直于接触面向下。力的作用点在接触面上。 （2）重力是由于地球吸引而产生的力，方向是竖直向下，力的作用点在重心上。 如下图，

物体所受支持力的示意图见下图

四种类型：

总结：（1）初中涉及力的示意图：重力、压力、支持力、拉力、摩擦力，浮力

（2）其中：支持力、压力、摩擦力的作用点在受力物体的接触表面。
