蒸汽管道试压施工方案
供热蒸汽管道施工方案
供热蒸汽管道施工方案1. 引言供热蒸汽管道是城市供热系统中的重要组成部分，用于将热能输送到不同的用户。
本文档旨在介绍供热蒸汽管道的施工方案，包括施工过程、施工工艺、施工步骤等内容，以确保管道建设的质量和安全。
2. 施工过程供热蒸汽管道的施工过程主要分为设计准备、工程启动、施工执行和验收交付等阶段。
2.1 设计准备在开始供热蒸汽管道的施工之前，需要进行充分的设计准备工作。
这包括确定供热蒸汽管道的布置方案、计算管道的尺寸和材料、绘制施工图纸等。
2.2 工程启动工程启动阶段是供热蒸汽管道施工的第一步，包括设备采购、材料准备、移交施工现场等工作。
在这个阶段，需要确保施工所需的设备和材料齐全，并对现场进行前期准备工作，如清理施工区域、搭建工地临时设施等。
2.3 施工执行施工执行是供热蒸汽管道施工的核心阶段，包括开挖沟槽、安装管道、焊接接头、进行试压等工作。
在施工过程中，需要严格按照设计图纸和施工方案进行操作，确保每一步骤的质量和工艺符合要求。
2.4 验收交付施工完成后，需要进行验收交付。
这包括对管道的质量进行检查、试运行管道系统、进行保温处理等工作。
只有在验收合格后，才能正式交付使用。
3. 施工工艺供热蒸汽管道的施工工艺包括开挖、管道安装、焊接接头、试压和保温等环节。
开挖是施工的第一步，用于清理管道所需的沟槽。
开挖过程中需要注意保持沟槽的坡度和尺寸，以便后续的管道安装和操作。
3.2 管道安装管道安装是供热蒸汽管道施工的关键环节。
在安装过程中，需要根据设计要求，逐段铺设管道，并确保管道的平直和紧密连接。
根据管道的材料不同，采用相应的安装方法和固定设备。
3.3 焊接接头在管道安装完毕后，需要进行接头的焊接工作。
焊接是保证管道连接牢固的重要步骤，需要由专业的焊接工进行操作，并严格遵守焊接操作规程和安全要求。
3.4 试压施工完成后，需要进行管道的试压工作，以确保管道系统的密封性能。
试压过程中，需要用适当的压力对管道进行压力测试，并检查是否有泄漏或异常情况。
热电厂主蒸汽管道安装施工方案
一、工程概况本工程为某热电厂主蒸汽管道安装施工项目，主要包括主蒸汽管道的安装、焊接、试压、吹扫等工作。
工程范围包括主蒸汽管道的安装，包括管道、管件、阀门、保温等。
主蒸汽管道设计压力为2.5MPa，设计温度为450℃，管道材质为20G无缝钢管。
二、施工准备1. 技术准备：组织技术人员认真学习设计图纸和相关规范，明确施工工艺、技术要求和质量标准。
2. 材料准备：采购符合设计要求的管道、管件、阀门、保温材料等，并确保材料质量。
3. 人员准备：组织施工队伍，进行技术交底，明确各工种人员的职责。
4. 工具设备准备：准备必要的施工工具、设备，如切割机、焊接设备、压力表、试压泵等。
三、施工工艺1. 管道安装（1）清理现场，检查管道、管件、阀门等材料，确保质量合格。
（2）根据设计图纸，确定管道走向，做好管道的定位、放线工作。
（3）使用吊车或人工将管道运至安装位置，进行对口焊接。
（4）焊接过程中，严格按照焊接工艺要求进行，确保焊接质量。
2. 管道焊接（1）采用手工电弧焊进行焊接，焊条选用E5015。
（2）焊接过程中，注意控制焊接电流、电压、焊接速度等参数。
（3）焊接完成后，进行外观检查，确保焊缝无裂纹、气孔、夹渣等缺陷。
3. 管道试压（1）试压前，检查管道、阀门、法兰等连接部位，确保无泄漏。
（2）按照设计要求，将管道充满水，进行试压。
（3）试压过程中，注意观察压力表，确保管道无泄漏。
4. 管道吹扫（1）试压合格后，将管道充满水，进行水压试验。
（2）水压试验合格后，使用压缩空气进行吹扫，清除管道内的污物。
四、质量控制1. 材料质量：确保管道、管件、阀门等材料符合设计要求，并进行检验。
2. 施工质量：严格按照焊接工艺要求进行焊接，确保焊缝质量。
3. 试压质量：试压过程中，注意观察压力表，确保管道无泄漏。
4. 吹扫质量：吹扫过程中，确保管道内部无污物。
五、安全措施1. 施工现场设置安全警示标志，确保施工安全。
2. 严格遵守操作规程，确保焊接安全。
管道试压方案
中原石化蒸汽系统优化及锅炉改造项目管道试压方案编制：审核：批准：濮阳市中原石化工程有限公司2013-1-9目录1．概述---------------------------------------------------------------------------------2 2．编制依据---------------------------------------------------------------------------2 3．试压程序---------------------------------------------------------------------------2 4．试压前的准备工作---------------------------------------------------------------3 5．试压技术要求---------------------------------------------------------------------4 6．试压工作组织---------------------------------------------------------------------5 7．施工危害分析及预防措施------------------------------------------------------6 8．质量保证措施---------------------------------------------------------------------7 9．试压机具及用料------------------------------------------------------------------8 10．JHA分析表-----------------------------------------------------------------------9 附：管道试压流程图1．概述本方案适用中原石化蒸汽系统优化及锅炉改造地下管道及工艺管道的强度试验和严密性试验。
蒸汽管道试压吹扫施工方案

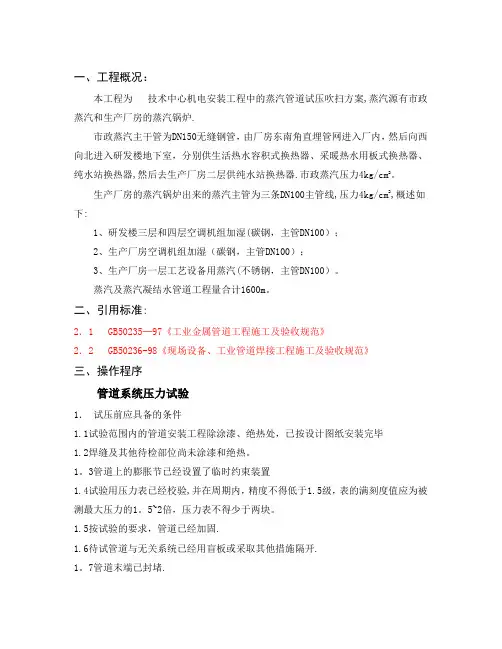

一、工程概况：本工程为技术中心机电安装工程中的蒸汽管道试压吹扫方案,蒸汽源有市政蒸汽和生产厂房的蒸汽锅炉.市政蒸汽主干管为DN150无缝钢管，由厂房东南角直埋管网进入厂内，然后向西向北进入研发楼地下室，分别供生活热水容积式换热器、采暖热水用板式换热器、纯水站换热器,然后去生产厂房二层供纯水站换热器.市政蒸汽压力4kg/cm2。
生产厂房的蒸汽锅炉出来的蒸汽主管为三条DN100主管线,压力4kg/cm2,概述如下:1、研发楼三层和四层空调机组加湿(碳钢，主管DN100）；2、生产厂房空调机组加湿（碳钢，主管DN100）；3、生产厂房一层工艺设备用蒸汽(不锈钢，主管DN100）。
蒸汽及蒸汽凝结水管道工程量合计1600m。
二、引用标准:2．1 GB50235—97《工业金属管道工程施工及验收规范》2．2 GB50236-98《现场设备、工业管道焊接工程施工及验收规范》三、操作程序管道系统压力试验1．试压前应具备的条件1.1试验范围内的管道安装工程除涂漆、绝热处，已按设计图纸安装完毕1.2焊缝及其他待检部位尚未涂漆和绝热。
1。
3管道上的膨胀节已经设置了临时约束装置1.4试验用压力表已经校验,并在周期内，精度不得低于1.5级，表的满刻度值应为被测最大压力的1。
5~2倍，压力表不得少于两块。
1.5按试验的要求，管道已经加固.1.6待试管道与无关系统已经用盲板或采取其他措施隔开.1。
7管道末端已封堵.2．液压试验应遵守的规定2.1试验前,注水时应排尽空气。
2.2试验前，管道系统最高点加放气阀，最低点加泄水阀。
2.3试验结束后，应及时拆除盲板、膨胀节限位设施.排尽积水,排水时应防止形成负压,并不得在楼乃=内随便排放，必须引到室外.2.4液压试验应使用洁净水，试验压力为设计压力的1．5 倍。
本工程试验压力为6.75kg.液压试验应缓慢升压，升到1kg、3kg时停顿检查。
等达到试验压力后，稳定10min,再将试验压力降至设计压力，挺压30min,以压力不降,无渗漏为合格。
蒸气管道施工方案
蒸气管道施工方案施工流程施工准备材料入场检查（氧气管道脱脂）管道加工品预制管道安装试验吹扫调试交工5。
1。
1 施工准备（1）熟悉、审查图纸及设计文件，并适时参加设计交底；（2）弄清工程内容、工程量、工作量；（3）编制管程施工技术方案,并组织进行技术交底；(4）准备施工机具及工程设施（5）组织施工队伍，培训人员（含焊工)；（6)合理布置施工平面,并按要求平整场地,铺设管路，接通水电及安装设置所需的大型临时设施;(7）管材、管件、阀门等的储备量已打道60％以上，其它材料亦有适当储备，并能陆续进入现场，保证连续施工。
（8）与管道有关的土建工程已检验合格,满足安装要求，并已办理交接手续. 5.1.2 氧气管道脱脂不锈钢氧气管道内部采用拖布法除去污物，脱脂剂采用工业四氯化碳，利用木桩将管头封死，将工业四氯化碳灌满管道，然后平放每15分钟转动90度，2小时后将四氯化碳放光,用白纸或白布检查管道内部不见油脂为合格，然后将管封闭好,直到安装完成严禁接触油脂。
5。
1。
3 管道加工（1）管道切割a碳钢管道采用机械或火焰切割;不锈钢管道采用空气等离子或无齿锯切割，切割锯片使用不锈钢专用锯片.b管子切口质量要符合下列要求：Ⅰ)切口表面平整、无裂纹、重皮、毛刺、凹凸、缩口熔渣、氧化物、铁屑等. Ⅱ）切口端面倾斜△不得大于管子外径的1%，且不得超过3mm。
△(2）管子、管件坡口a 碳钢管道坡口可用机械加工或火焰切割,不锈钢管道采用空气等离子或砂轮机加工，坡口表面应无毛刺、裂纹，热加工后要进行氧化皮、熔渣等的清理，并对凹凸不平处打磨平整。
b 管道坡口形式和尺寸应符合有关规定。
（3）管段预制a管段预制按管道单线图进行，视现场实际情况决定管段的长度，预制完毕的管段将内部清理干净,及时封闭管口。
b管道组对时，坡口及其内外表面应进行清理,对接焊口内表面应齐平，错边量不宜超过壁后的10%，且不大于2mm。
C管子对口时,应在接口中心200mm 处测量平直度，管子公称直径大于100mm时，允许偏差为2mm.但全长不大于10mm。
蒸汽管道专项施工方案
中棒线蒸汽管道专项施工方案一、工程概况:本工程属于蒸汽管道安装工程。
地点位于大冶特殊钢股份有限公司中棒线厂区内,主要供轧钢综合楼用蒸汽。
由中冶京诚工程技术有限公司设计。
蒸汽管道材料为无缝钢管,材质20号钢,标准号20—GB3087—2008,管经为DN150，总长约430米。
该蒸汽管道的工作温度为194℃ ,工作压力为1。
27Mpa .二、施工依据1、中冶京诚工程技术有限公司设计图纸261.40A101A06R—TE0022、《工业金属管道施工规范》（GB50235-2010）3、《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）4、《承压设备无损检测》JB/T4730-20055、《工业设备及管道绝热工程施工规范》GB50126—20086、《工业设备、管道防腐蚀工程施工及验收规范》HGJ299-917、《管道支吊架》GB/T171168、《特种设备安全监察条例》(2009）9、《压力管道安全技术监察规程—工业管道》TSG D0001-2009三、施工工艺（一)管子检验：1、管材必须具有制造厂材质证明书、合格证，并且符合GB/T8163-2008标准。
材质为20＃钢.2、管子应进行逐根检查,其外径、壁厚允许偏差应符合钢管制造标准。
3、管子必须进行外观检查，其表面不得有裂纹,重皮、毛刺，凹凸、缩口氧化铁等应予清除，无超过壁厚负偏差的锈蚀，麻点、凹坑及机械损伤等缺陷。
(二）管件检验1、管件、管道组成件必须有产品合格证明书，并应按设计要求核对材质，型号和规格。
2、管件外表面应无裂纹、缩孔夹渣、折迭、重皮等缺陷。
编制：审核：批准：3、管道壁厚尺寸测量，应不超过壁厚负偏差的锈蚀或凹陷.4、法兰、盲板密封面应平整、光洁,不得有裂纹，毛刺及径向沟槽.5、弯头采用热压无缝弯头，材质为20＃钢。
（三)阀门检验；1、核对阀门制造厂的合格证书,型号、规格等，每一个阀门都应有一个合格证并要保存。
2、每个阀门须进行单体强度压力试验和严密性试验，强度试验压力为公称压力（2.5Mpa）的1。
蒸汽管道试压作业方案
1适用范围本施工方案仅适用于5万吨/顺酐外网蒸汽管道、苯管道、压缩空气管道试压作业。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文，在新标准出版前所示版本均为有效。
所有标准都会被修改，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GBT/《标准化工作导则》GBT/《标准化工作导则》Q/《作业指导书编写的基本规定》《电力建设安全工作规程》《电力建设安全健康与环境管理工作规定》国电电源[2002]49号《电力建设施工及验收技术规范（管道篇）》 (DL/T5031-94)GB50235-2010 《工业金属管道工程施工及验收规范》GB50184-2011《工业金属管道工程质量检验评定标准》3 编制依据《电力建设施工及验收技术规范（管道篇）》DL5031－94设计提供的图纸资料压力管道质量手册4 工程概况本工程为5万吨/年顺酐装置外围蒸汽管道、苯管道及压缩空气管道。
设计压力及压力试验数据如下：蒸汽管道、苯管道及压缩空气管道采用水压试验，蒸汽管道试验压力为，苯管道及压缩空气管道试验压力为设计压力的倍即。
注：当管道的设计温度高于试验温度时，试验压力应按下式计算：Ps=[σ]1/[σ]2式中：Ps——试验压力（表压）（MPa）P——设计压力（表压）（MPa）[σ]1——试验温度下，管材的许用应力（MPa）；[σ]2——设计温度下，管材的许用应力（MPa）。
当[σ]1/[σ]2大于时，取。
当Ps在试验温度下，产生超过屈服强度的应力时，应将试验压力Ps降至不超过屈服强度90%时的最大压力。
水压试验以消防水（热电处）注水后用压泵升压试验。
试压结束后通过疏放水管进行泄压，放水排入地沟。
主蒸汽管、苯管及压缩空气管道封堵：管道两端端头用盲板封堵，蒸汽管所有疏水小管引接出后封堵。
管段的最高点设置放空气点。
压力试验管进水时，必须将排空气门开启，当排空气门冒水时表示水已上满，待溢水中不掺杂空气时，再冒水1-2分钟关闭排空气门及上水阀，停止上水。
蒸汽管水压试验施工方案
辽宁益海嘉里地尔乐斯淀粉科技有限公司30万吨/年淀粉糖项目蒸汽管道水压试验方案编制:审核：批准：江苏省工业设备安装集团有限公司二O一五年六月蒸汽管道水压试验施工方案一概述1。
1 试压范围: 糖车间中压蒸汽管道、低压蒸汽管道以及洁净蒸汽管道三个系统分别试压。
1.2 设计参数：中压蒸汽管道的工作参数：工作压力0.8MPa、工作温度230℃、水压试验压力1。
5MPa；低压蒸汽管道的工作参数：工作压力0.4MPa、工作温度162℃、水压试验压力0.65MPa；洁净蒸汽管道的工作参数：工作压力0.8MPa、工作温度175℃、水压试验压力1。
5MPa;1.3 试验目的：在冷态下检验各承压部件是否严密，强度是否满足设计要求;检验各系统的焊接质量及阀门连接的密封程度；确保蒸汽管道在设计许可的范围内安全有效地运行。
二、编制依据2。
1. 施工方案编制依据(1)《工业金属管道工程施工及验收规范》（GB20235-2010) (2）《现场设备、工业管道焊接工程施工规范》（GB50236—2011）（3）《工业金属管道工程施工质量验收规范》 (GB50184-2011）(4）《压力管道安全管理与监察规程》(5)相关图纸及设计变更记录等有关技术文件三、试压前的准备工作3.1、各个系统管道已经安装完毕，支吊架已按图纸和相关技术要求安装好。
3。
2、试验用压力表其精度等级不得低于1.5级，表的满刻度值应为被测最大压力的1。
5～2.0倍，压力表不得少于两块，本次试压准备采用量程为2。
5MPa的压力表。
3。
3、符合压力试验要求的水源已经接通，所有参与试压的阀门的启闭位置均应符合试验要求；上水、升压、放水、排气等设施统统应全部装好；试压设备已准备齐全。
3。
4、按试验要求，管道已经加临时试压固定支架，满足试验时水的载重力。
3.5、待试管道与不参与这次水压试验的其他系统之间已用盲板或采取其他措施隔开。
3。
6、待试管道上的安全阀、及仪表元件等已拆下或加盲板隔离.3。
蒸汽管道试压专项施工方案
蒸汽管道试压专项施工方案一、项目背景蒸汽管道试压是在蒸汽管道系统安装完成后，为了验证其密封性能和安全运行的一项重要工作。
本文档旨在提供蒸汽管道试压专项施工方案，确保施工过程安全可靠，达到预期的试压效果。
二、试压原理蒸汽管道试压是利用气体或液体对管道系统进行内压试验，以检测系统是否存在泄漏点和缺陷。
试压过程中，将管道系统密封，并增加压力，观察压力变化情况和泄漏情况。
三、施工准备1.准备试压设备：包括压力表、压力泵等设备，确保设备的精度和可靠性。
2.验收施工材料：检查管道以及管件的材料、规格和数量，确保符合设计要求，并进行验收记录。
3.清洁管道系统：在试压前，必须对蒸汽管道系统进行清洁，包括管道内部和表面的污垢清除。
4.系统排气：排除管道系统中的空气，保证系统内只有试压介质（气体或液体）。
5.安全措施：在试压过程中，必须采取必要的安全措施，包括佩戴安全帽、手套和防护眼镜，以及设置安全警示标志。
四、施工步骤1.密封试压区域：根据试压范围，对管道系统进行划分，确保试压区域密封。
2.接入试压设备：将试压设备与试压区域连接，确保连接紧密可靠，并根据试压范围选择试压介质（气体或液体）。
3.封堵管道系统两头：在试压区域两端设置封堵装置，确保试压介质不会泄漏。
4.增压试压：按照设计要求逐渐增加管道内的压力，观察压力变化情况。
5.保持压力：试压达到预期压力后，保持一段时间，观察压力变化情况，确保系统无泄漏。
6.释放压力：试压结束后，逐渐减小压力，释放试压介质。
7.检查泄漏：在试压后，检查试压区域是否有泄漏点，记录并修复泄漏点。
8.清理工作场地：试压完成后，清理工作场地，恢复施工现场的整洁。
五、安全注意事项1.在试压过程中，必须设置安全警示标志，并限制非相关人员进入试压区域。
2.严禁在试压过程中，随意增加试压压力，防止管道系统超载破裂。
3.在试压前，必须对试压设备进行检查和监测，确保设备的正常运行和安全性。
4.进行试压时，必须佩戴防护设备，包括安全帽、手套和防护眼镜。
供热蒸汽管道施工方案
供热蒸汽管道施工方案供热蒸汽管道是指将蒸汽输送到需要热能的地方，为供热系统提供热能的管道系统。
下面是一份700字的供热蒸汽管道施工方案。
一、工程概况本工程是某供热系统的供热蒸汽管道施工项目，总长度为1000米，设计压力为1.6MPa。
施工内容包括清理开挖、管道安装、焊接、管道支架制作、保温层施工等。
二、工程准备1. 制定施工计划，明确施工工序、责任人和时间节点。
2. 确定施工材料，包括管道、管件、阀门、焊接材料等，并检查其质量。
3. 准备施工机械设备，包括挖掘机、起重机、焊接机等。
4. 做好施工人员培训，确保施工人员具备相应的技能和安全意识。
三、施工过程1. 清理开挖：根据设计图纸确定管道走线，进行土方开挖，并清理出合适的管道道路。
2. 管道安装：根据设计要求，在清理好的道路上进行管道安装，保证管道的水平和垂直度。
3. 管道焊接：采用电弧焊接工艺进行管道连接，确保焊缝的质量和密封性。
4. 管道支架制作：根据管道走向和设计要求制作管道支架，确保管道的稳定和安全。
5. 保温层施工：在管道安装完成后，进行保温层施工，采用隔热材料进行包裹，以减少能量损失。
6. 管道试压：在施工完成后，对管道进行水压试验，确保管道的密封性和耐压性能。
7. 管道绝缘：在试压合格后，进行绝缘处理，以防止管道结露和能量损失。
四、安全措施1. 施工现场设置警示标志，提醒周围人员注意安全。
2. 施工人员必须配戴安全帽、安全鞋等个人防护用品。
3. 施工期间，严禁吸烟、明火等火源。
4. 施工机械设备操作人员必须严格按照操作规程进行操作。
5. 管道焊接工作必须由具备相应资质的焊工进行，且必须经过焊缝质量检验。
五、质量检验1. 对焊缝进行目测和射线检验，确保焊缝质量。
2. 对管道安装质量进行抽检，确保安装牢固。
3. 对管道试压结果进行检验，确保管道的密封性能。
以上就是一份700字的供热蒸汽管道施工方案，希望对您有所帮助。
蒸汽管道试压作业指导书
纯碱40万吨/年扩建工程中压蒸汽管道试压方案编制：审核：审定:审批：2008年9月目录1 工程概况 (3)2 编制依据 (3)3 作业前的条件 (4)4 试压方法 (6)5 安全注意事项 (7)1 工程概况1.1 工程概况年产40万吨/年纯碱扩建工程中压蒸汽管道，工作参数：压力3.9Mpa,温度为350℃(减温器后参数),管道材质为20G,规格为φ219*12，所有主管管道和疏水管道的焊缝全部采用氩弧焊打底,电焊盖面的焊接方法,并经射线探伤全部合格,其中管道在低点增设的疏水装置管道材质亦为20G,规格为φ32*3.5,采用氩电联焊的焊接方式，管道的起点为热电分厂主汽机房,经双氧水分厂、过碳，终点为40万吨纯碱煅烧炉。
总长约为900米。
1.2 管道试压范围表一：2 编制依据表二:3 作业前的条件3.1土建条件3.1.1管架基础：土建应根据蒸汽管管架施工图完成所有管架基础和支柱的施工，包括出地面的管墩和按设计要求标高的混凝土支柱，并在管架平面的牛腿上预埋钢板以便于安装管托。
3.1.2土建施工单位在浇筑完混凝土支柱后应及时回填土方并拆除脚手架，完成养护期，并口头通知我方可以安装，以便我方及时施工。
3.2设计及现场验收条件3.2.1业主单位应组织各专业人员对整个管路系统作好仔细检查，确认符合设计要求，不漏焊、不漏项。
3.2.2由于设计图纸与现场配管在电厂段有较大差异，因此管路上的固定支架需设计院重新指定，包括导向和滑动支架。
并检查所有固定支架和导向支架配置是否牢靠和正确。
3.2.3现整个外围管线已拉通，设计方应根据现场配管画出管道单线图，量出标高和水平尺寸，再根据单线图在图纸上标明管道支架的类型。
3.2.4试压吹扫前，吹扫人员应确定固定支架是否符合图纸要求。
3.2.5临时接管及堵板安装完毕并经验收合格，所装排气短管及阀门安装符合要求并经验收合格。
3.2.6试压过程的监督指导。
3.3 作业人员配置、资格表三:作业人员配置及资格3.4 试压工具及仪表表四:试压工具及仪表3.5安全用具安全用具统计表4 试压方法管道试压前，按设计和规范要求对安装的管道、管件、管支架、阀门、紧固件、疏水管及临时支架等全面进行检查，将不能参与和管道一起试压的配件、仪表等换上临时短管后方可试压，试验用压力表必须是已被校验并在有效周期内，其精度不得低于1.5级，表的满刻度值为被测压力的1.5～2倍。
管道试压施工方案
塑料部2PE装置透明系列产品适应性生产改造项目管道试压施工方案一、管道试压主要内容：现场敷设的丁烯管，蒸汽管，冷凝水管，氮气管进行压力试验。
二、管道压力试验施工说明:1、管道安装完毕，无损检测合格后进行压力试验.2、管道试压应在环境温度恒定时进行.压力实验时，应划定禁区，无关人员不得进入。
三、管道压力试验施工主要程序：四、试压前的准备工作：1、试压用的机具及技措用料全部到场。
盲板厚度6.2、试验用的压力表已经校验，并在周检期内,其精度不得低于1.5级，表的满刻度值应为被测最大压力的1。
5～2倍,压力表不得少于2块。
3、符合压力试验的液体或气体已经备齐。
4、按试验要求管道已经加固。
5、待试管道与无关系统已用盲板或其他措施隔离。
6、待试管道上的安全阀或仪表元件等已拆下或加以隔离。
7、试验方案已经过批准,并进行了技术交底。
五、管道试压：1、管道系统试验压力及试验介质按照众一设计院提供的管道表进行。
2、水压试验采用的临时管线及试压设施布置见下图.3、根据现场实际情况，需在现场接就近接水源，现场液压试验使用的水源为厂区水系统提供的新鲜水用于管道的压力试验。
4,对管道系统注水,在系统注满水后用试压泵升压.试验前，注液体时应排尽空气.5、管道试验压力为1。
5倍设计压力。
6、试验时，应测量试验温度,严禁材料试验温度接近脆性转变温度。
7、当管道与设备作为一个系统进行试验，管道的试验压力等于或小于设备的试验压力时，应按管道的试验压力进行试验；当管道试验压力大于设备的试验压力,且设备的试验压力不低于管道设计压力的1.15倍时，经建设单位同意，可按设备的试验压力进行试验.8、当管道的设计温度高于试验温度时，试验夺力应按下式计算：Ps＝1.5P[σ]1／［σ］2式中Ps——试验压力(表压)(Mpa）;P -—设计压力（表压)（MPa）；［σ]1——试验温度下,管材的许用应力(MPa）；［σ]2——设计温度下,管材的许用应力(MPa).当[σ］1／［σ]2大于6.5时，取6.5。
蒸汽管道试压吹扫方案
六安钢铁控股集团有限公司架空管线工程管道试压吹扫施工方案编制：审核：批准：绍兴市华业机电设备安装有限公司中豫远通建设有限公司架空管线项目目录一、编制说明 (3)二、编制依据 (3)三、工程概况 (3)四、试压前应具备的条件 (3)五、管道系统的压力试验 (4)六、管道系统的吹扫与清洗 (4)七、危害分析 (5)八、安全技术措施 (6)九、劳动力配备计划 (7)十、施工技措及手段用料 (8)十一、施工设备及机具 (8)十二、应急预案 (9)架空管线管道试压吹扫施工方案一、编制说明本方案是针对六安钢铁控股集团有限公司架空管线蒸汽管道而编制。
二、编制依据GB50236-2011 《现场设备、工业管道焊接工程施工规范》GB50231-2009 《机械设备安装工程施工及验收通用规范》GB50461-2008 《石油化工静设备安装施工质量验收规范》HG20203-2000 《化工机械安装工程施工及验收通用规范》GB150-2011 《钢制压力容器》SH3514-2001 《石油化工设备安装工程质量检验评定标准》SH/T3543-2007 《石油化工建设工程项目施工过程技术文件》三、工程概况工艺管道的压力试验的一般要求：气体试验压力为设计压力的1.15倍。
本工程蒸汽管道分为S2和S3,S2设计压力为1.0MPa，S3设计压力1.27MPa，设计气压试验采用氮气为试压介质，试验压力为1.46MPa。
四、试压前应具备的条件1、管道系统施工完毕，并符合设计要求。
2、支吊架安装完毕。
3、焊接和热处理工作结束，并经检验合格。
焊缝及其他应检查部位，未经涂漆和保温。
4、试验用压力表要经校验，精度不低于1.5级，表的满刻度值为最大被测压力的1.5~2倍，压力表不少于2只。
5、具有完善的、并经批准的试验方案。
6、试验前应将不能参与试验的系统、设备、仪表及管道附件等加以隔离，安全阀应拆卸，加置盲板的部位应有明显标记和记录。
五、管道系统的压力试验首先进行气压强度试验，试验压力为设计压力的1.15倍。
蒸汽管施工方案范文
蒸汽管施工方案范文
一、概述
本施工方案是针对项目现场施工所施行的蒸汽管施工工程的方案。
本施工工程主要包括：放样、安装、焊接、检测等环节，本施工方案的目的是保证蒸汽管施工质量。
二、施工方案
1、放样：
根据工程设计图进行放样，放弃测量设备、放样准备工具，符合技术规范。
2、安装：
现场施工人员按照施工图纸要求，采用挂钩起重机吊装，根据管道安装所需的型号、长度、安装位置等要求，对蒸汽管逐个进行安装，细线检查过程中，控制蒸汽管的放置垂直度，厚度，宽度，安装质量，不得低于设计要求。
3、焊接：
根据设计要求，焊接焊缝，并采用热合剂对焊接缝进行热固性试验，以确保焊接质量。
同时，用水压试验机执行静态压力试验，以确保焊接缝强度达到设计要求。
4、管道检测：
现场施工人员应检查管道的安装质量，安装位置是否正确，管道的垂直度是否符合规定，焊接连接是否紧固，焊丝是否完整，管道是否正常接头，及保温层的厚度是否符合要求。
三、施工安全
1、做好施工的安全防护措施，并组织对施工人员的安全知识和安全技能培训，提高施工安全意识，落实施工安全规定。
低压蒸汽管道试压吹扫方案
低压蒸汽管道试压、吹扫方案一、编制说明为了检验工程施工质量及清除在安装、施工过程中残留在管道内的沙子、焊渣、铁锈等杂物，防止管道、倒淋堵塞及卡住仪表，损坏阀门、设备等，保证试车及生产的顺利进行，确保投料生产一次成功。
保证装置的一次投料试车成功。
特编制此试压吹扫方案。
二、编制依据：1、东华工程科技有限公司提供的设计、施工图纸2、工业管道工程施工及验收规范《GB50235—97》3、《电力建设施工及验收技术规范》（管道篇）三、试压、吹扫范围及方法（一）、试压、吹扫范围：1、0.9 MPa中压蒸汽管道：（1）老厂至熔硫管段（LS-15005-300-Q01-H, LST1001-200-Q01-H）（2）硫酸HRS至B749管廊接头处管段（LS-15006-300-Q01-H）（3）主管道至 201 装置管段（LS-53006-65-N01-H）（4）主管道至870装置管段（MS-31001T00-Q01）2、0.49MPa低压蒸汽管道：（1）主管道（老厂至磷酸LS-15001-700-N01-H）（2）主管道至 201 装置管段（LS-53001-500-N01-H）（3）主管道至硫酸装置管线（LS-15001-500-N01-HLS-17001-150-N01-H)（4）硫酸装置至选矿管线（LS-15007-450-N01-H）（5）硫酸装置至熔硫伴热管线（LS-15008-50-N01-H）（6）主管道至熔硫工段管线（LS-11020-150-N01-H）（7）主管道至 870 装置管线（LS-31001-200-N01-H）（8）主管道至氨站（LS-51001-50-N01-H）（二）、试压方法：将各装置区参与试压的管道的末端盲死，在与老厂接口处装设试压用临时管道和阀门，用生产工业水对管道注水升压至0.2-0.3MPa,然后用打压泵进行泵压到实验压力。
0.9MPa管道进行2.0MPa的压力试验，0.49MPa管道进行1.0MPa压力试验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
张家港永塘线热网管道工程
试压施工方案
蒸汽管道安装完毕后，应按设计和施工及验收规范的规定对管道进行强度、严密性试验，气管道进行吹扫清洗，以检查管道系统及各连接部位的工程质量。
1、试压的标准、依据：
①《工业金属管道工程施工质量验收规范》GB50184-2011;
②《城镇供热管网工程施工及验收规范》CJJ28-2004;
2、试压参数：
蒸汽管网设计压力等级为公称压力1.1Mpa，工作压力为0.98Mpa，试验压力为工作压力的1.5倍，即2.26Mpa
气密性试验介质为蒸汽。
3、试压介质：
蒸汽管道强度压力试验采用水压试验，介质为河水；
4、试压前应具备的条件
4.1、管道系统施工完毕并符合设计要求和管道施工验收规范的规定；
4.2、管道支架、吊架安装完毕，配合正确合理，坚固牢靠；
4.3、焊接、无损探伤等工作结束，并经检查合格。
4.4、清除管线上临时卡具、支撑及其它杂物等，所有焊缝及连接处均能保证便于检查；试验用的压力表已经校验，精度不低于1.5级，表的满刻度值为最大被测压力的1.5～2倍，压力表不得少于2块；
4.5、试验前将不能参与试验的系统、设备、仪表及管道附件等加以隔离；
4.6、试验过程中如遇泄漏，不得带压修理，缺陷消除后，应再进行试验。
5、试压准备
管道在进行试压前应对管线进行全面完整性检查，按照设计院的图纸对已安装好的管道、管件、阀门、紧固件、管道支架等进行核对，材质是否用错；支架安装应符合要求；焊缝检验及热处理工作是否已结束。
试压前应根据设计要求和规范编制管道试压方案；根据方案对被试系统的管线进行接通或隔断。
试压用的临时加固装置已安装完毕，经检查确认后安全可靠。
6、试压
蒸汽管道安装完毕后，采用电动试压水泵将河水引入管道进行试验，压力表装在水管处。
加压过程要缓慢进行，先升至试验压力的四分之一，再全面检查管道是否有渗漏现象。
如果加压已超过0.3MPa以上，发现焊缝有渗漏现象不得补焊，应及时降压后才可进行修理，以免发生事故。
当升压到试验的压力时，经观察后，压力不下降，且管子接口未发生渗漏现象，压力指针无变化，即认为试压合格。
试压完毕后立即将管道中的水排放干。
排水点设在试压进水端河边，通过疏水器排出。
被试压管道上的安全阀，加盲板处有明显的标记并做了记录，阀门全开，填料密实。
7、管道试压端盖强度
蒸汽管道堵板厚度不小于：8mm
8、安全注意事项
8.1、管道试压前，应检查管道与支架的紧固性和管道堵板的牢靠性。
确认无问题后，方能进行试压；
8.2、升压和降压都应该缓慢进行，不能过急；
8.3、试验压力必须按设计或验收规范的规定，不得随意增加；
8.4、试验过程中如遇泄漏，不得带压修理，缺陷消除后，应再进行试验。
8.5、环境温度低于5℃时，应有防冻措施。
9、分段强度试验
9.1管道内的压力升至 1.5倍工作压力后（试验压力PS=0.98*1.7*137/110+0.0765=2.25MPa），在稳压的10min内应无渗漏，管道内的压力降至工作压力，用1kg重的小锤在焊缝周围对焊缝逐个进行敲打检查，在停压30min，无渗漏且无压力降即为合格。
9.2管道总体试压应在管道、设备等均已安装完毕，固定支架等承受推力的部位达到设计强度后进行，试验压力为工作压力的1.5倍。
总体试压的管道长度应考虑管段分段后的受压条件确定，以1km左右为宜。
9.3试压过程中发现的渗漏部位应做出明显的标记并予以记录，待泄压后处理，不得带压进行修补。
水压试验渗漏焊口的修补，应按规范有关规定执行。
渗漏部位的缺陷消除后，应重新试压。
张家港永塘线热网管道工程
蒸
汽
管
道
试
压
方
案
批准：
审核：
编制：
日期：
苏州大港建设安装工程有限公司。
