西门子变频器维修检测方法

合集下载

西门子变频器维修调试详细步骤

西门子变频器维修调试详细步骤

大家应该知道,西门子变频器维修过程中的调试对维修服务中心以及工作人员的技术和个人素质要求都非常高。

但是,大家知道都有哪些具体的调试方法吗?下面,我们就深入了解一下吧。

方法一:变频器带电机空载运行第一步,设置电机的功率、极数,在这里提醒一定要综合考虑变频器的工作电流。

第二步,设定变频器的“输出频率”、“基频”、“设置转矩”特性。

为了改善变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。

在异步电机变频调速系统中,转矩的控制较复杂。

在低频段,由于电阻、漏电抗的影响不容忽略,若仍保持V/f为常数,则磁通将减小,进而减小了电机的输出转矩。

为此,在低频段要对电压进行适当补偿以提升转矩。

一般变频器均由用户进行人工设定补偿。

第三步,将变频器设置为自带的键盘操作模式,按运行键、停止键,观察电机是否能正常地启动、停止。

第四步,西门子变频器维修要熟悉变频器运行发生故障时的保护代码,观察热保护继电器的出厂值,观察过载保护的设定值,需要时可以修改。

建议:变频器的使用人员可以按变频器的使用说明书对变频器的电子热继电器功能进行设定。

电子热继电器的门限值定义为电动机和变频器两者的额定电流的比值,通常用百分数表示。

然后,当变频器的输出电流超过其容许电流时,变频器的过电流保护将切断变频器的输出。

因此,变频器电子热继电器的门限*值不超过变频器的容许输出电流。

方法二:变频器的空载通电检验第一步,将变频器的接地端子接地。

第二步,将变频器的电源输入端子经过漏电保护开关接到电源上。

第三步,检查变频器显示窗的出厂显示是否正常,如果不正确应改复位操作试试,如果还是不正确就应该要求退换。

第四步,熟悉变频器的操作键。

除了上述两个方法之外,西门子变频器维修过程中还有其它的调试方法,比如变频器与上位机相连进行系统调试和带载试运行,大家可以自行进行了解。

杭州联凯机电工程有限公司成立于2011年,是一家专业从事工业自动化设备销售、维护及电气系统维修改造的高科技公司。

变频器维修检测常用方法

变频器维修检测常用方法

西门子6SE70系列变频器维修实例广州博玮自动化设备有限公司1 引言变频器和交流电机组成的交流调速系统具有更宽的允许电压波动范围、更小的体积、更强的通讯能力,更优良的调速性能,在工矿企业中得到了广泛的应用。

在变频器的应用中,也会遇到各种各样的故障现象,借助于变频器完善的自诊断保护功能,并通过平时工作中积累的经验来提高处理变频器故障的技术水平,这将明显地缩短对变频器故障处理的时间。

我公司粘胶短纤维生产线上共使用西门子6SE70系列变频器2 60多台,在应用中因受周围环境条件,如:温度、湿度、粉尘、硫化氢腐蚀性气体等因素的影响,出现的各种故障报警现象也很多,在维修过程中我们积累了一些故障处理、维修维护保养的经验,下面对西门子6SE70系列变频器有代表性的故障现象进行分析介绍。

此文中电路板图为维修过程中实际测绘下来的(因文中章节多次涉及同一电子器件,电路板图未按照顺序排列,论述问题涉及到的部分电路,请参见相关电路板图),仅代表个人意见,供大家在维修时参考。

2 变频器故障实例的处理变频器操作手册上的故障对策表中介绍的皆为较常见的故障,在出现未涉及的一些代码时应对变频器作全面检查。

变频器的维修方式采用在线电压检测及直流电阻测量两种方法,测量各关键点电压并与正常值进行比较,将故障范围缩小,进行分析判断;测量元器件直流电阻,根据贴片电阻色环进行判断比较,然后将怀疑元器件拆下,再测量元器件直流电阻,采用比较法来确定元器件的好坏。

2.1 西门子6SE7016-1TA61-Z变频器的操作控制面板PMU液晶显示屏上显示字母“E”报警变频器液晶显示屏上出现“E”报警时,变频器不能工作,按P键及重新停、送电均无效,查操作手册又无相关的介绍,在检查外接DC24V电源时,发现电压较低,解决后,变频器工作正常。

但是出现“E”报警一般来讲是CUVC板损坏,更换一块新CUVC板就能正常。

“E”报警有以下几种情况是由底板及CUVC通讯板故障引起的:(1)故障现象:操作控制面板PMU液晶显示屏显示“E”报警检查处理(参见图1、图2):更换一块新CUVC板送电开机,液晶显示屏仍显示“E”报警,说明故障原因不在CUVC板而在底板。

西门子6SE7系列变频器故障维修与诊断

西门子6SE7系列变频器故障维修与诊断

西门子6SE7系列变频器故障维修与诊断西门子6SE70系列变频器大家都不陌生,作为曾红极一时的“明星产品”,在变频器领域占有很重要的地位。

虽然早在几年前西门子6SE70系列变频器就已经相应退市,但现在很多企业目前仍在使用中,而随着长时间的使用,机器损耗老旧,各种问题也随之暴露出来,我们的工程师通过多年的维修经验,给大家总结了一些比较实用的检测和维修6SE70变频器的方法,希望对您有帮助。

西门子6SE70系列变频器控制装置采用全数字控制技术,功率部分采用IGBT的电压型交流变频传动装置,具有更高的精度,可靠性和效率。

在变频器实际应用中,也会出现一些故障现象,工程师经过多年的维修经验针对西门子6SE70系列变频器,提出的一些维修的基本方法,举出常见故障进行分析。

一:6se70系列变频器维修方法总结:在日常检查和维修过程中,多注意检查元器件形态上的异常,重点注意以下内容:(1)变频器整流元件有无异常,如爆裂、脱焊等现象(2)预充电电阻是否有烧毁迹象(表面灰白色或掉渣等)(3)熔断器是否有熔断。

(4)电容组是否有爆裂或鼓包现象(5)各线路上是否有元器件爆裂、烧毁或者脱焊等现象(6)主回路连接的螺杆所做的标志,看是否有螺杆松动(7)系统内是否存在异物故障发生后要咨询询问故障发生过程中经历的工作人员,了解故障发生的过程中的实际现象和具体生产工况等学会可以用万用表等工具对变频器硬件做常规的检查。

二:硬件完好的条件下出现的外部故障在此情况下,由于参数设置,电源电压和频率,温度,负载,通讯链接等因素造成的故障。

西门子变频器有完善的故障及报警提示,可以很好地分标出这些故障并在PMU面板显示故障代码,(1)参数设置和外围部件故障造成的变频器故障,实际应用中,由于参数设置已经在投运前调试完毕,正常情况下,参数在设置误操作的情况下都会是正确的,但是由于钻井设备经常搬迁,控制线路断路中插头损坏,控制元件损坏经常发生,所以要经常仔细检查,尤其是在长途搬运安装完毕之后,一定要将上述重要位置进行全面检查(2)过载故障(3)欠压、过压、欠频、过频故障(4)过流故障三:如果是变频器硬件故障,可分为控制系统故障和变频器硬件功率元件故障控制系统故障有控制板自身的损坏,故障率较高的有逆变柜内的中央控制板CUVC板,整流的主控制板CUR板等,此类故障可以通过观察表面形态是否异常的方法进行初步判断,并可以通过替换法进行维修。

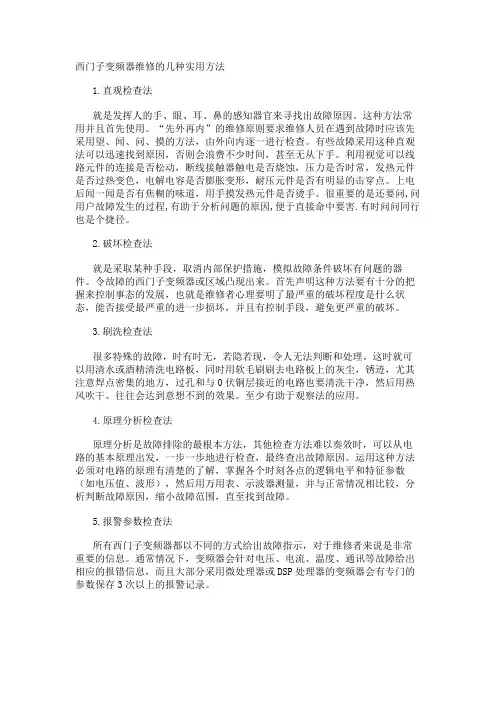

西门子变频器维修的几种实用方法

西门子变频器维修的几种实用方法

西门子变频器维修的几种实用方法1.直观检查法就是发挥人的手、眼、耳、鼻的感知器官来寻找出故障原因。

这种方法常用并且首先使用。

“先外再内”的维修原则要求维修人员在遇到故障时应该先采用望、闻、问、摸的方法,由外向内逐一进行检查。

有些故障采用这种直观法可以迅速找到原因,否则会浪费不少时间,甚至无从下手。

利用视觉可以线路元件的连接是否松动,断线接触器触电是否烧蚀,压力是否时常,发热元件是否过热变色,电解电容是否膨胀变形,耐压元件是否有明显的击穿点。

上电后闻一闻是否有焦糊的味道,用手摸发热元件是否烫手。

很重要的是还要问,问用户故障发生的过程,有助于分析问题的原因,便于直接命中要害.有时问问同行也是个捷径。

2.破坏检查法就是采取某种手段,取消内部保护措施,模拟故障条件破坏有问题的器件。

令故障的西门子变频器或区域凸现出来。

首先声明这种方法要有十分的把握来控制事态的发展,也就是维修者心理要明了最严重的破坏程度是什么状态,能否接受最严重的进一步损坏,并且有控制手段,避免更严重的破坏。

3.刷洗检查法很多特殊的故障,时有时无,若隐若现,令人无法判断和处理。

这时就可以用清水或酒精清洗电路板,同时用软毛刷刷去电路板上的灰尘,锈迹,尤其注意焊点密集的地方,过孔和与0伏铜层接近的电路也要清洗干净,然后用热风吹干。

往往会达到意想不到的效果。

至少有助于观察法的应用。

4.原理分析检查法原理分析是故障排除的最根本方法,其他检查方法难以奏效时,可以从电路的基本原理出发,一步一步地进行检查,最终查出故障原因。

运用这种方法必须对电路的原理有清楚的了解,掌握各个时刻各点的逻辑电平和特征参数(如电压值、波形),然后用万用表、示波器测量,并与正常情况相比较,分析判断故障原因,缩小故障范围,直至找到故障。

5.报警参数检查法所有西门子变频器都以不同的方式给出故障指示,对于维修者来说是非常重要的信息。

通常情况下,变频器会针对电压、电流、温度、通讯等故障给出相应的报错信息,而且大部分采用微处理器或DSP处理器的变频器会有专门的参数保存3次以上的报警记录。

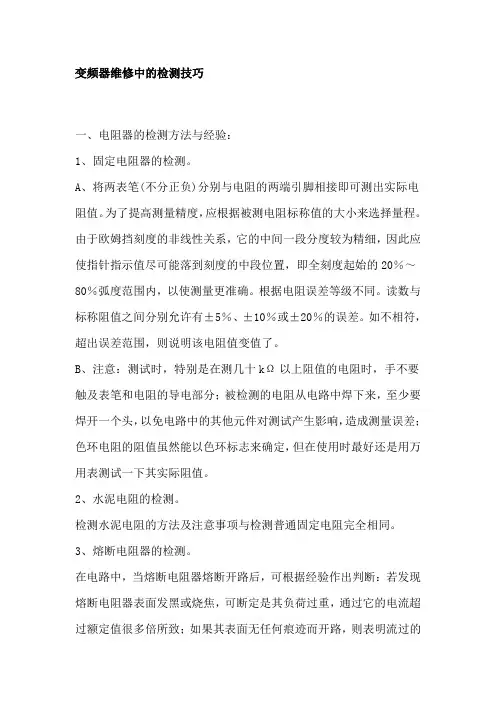

变频器维修中的检测技巧

变频器维修中的检测技巧

变频器维修中的检测技巧一、电阻器的检测方法与经验:1、固定电阻器的检测。

A、将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。

为了提高测量精度,应根据被测电阻标称值的大小来选择量程。

由于欧姆挡刻度的非线性关系,它的中间一段分度较为精细,因此应使指针指示值尽可能落到刻度的中段位置,即全刻度起始的20%~80%弧度范围内,以使测量更准确。

根据电阻误差等级不同。

读数与标称阻值之间分别允许有±5%、±10%或±20%的误差。

如不相符,超出误差范围,则说明该电阻值变值了。

B、注意:测试时,特别是在测几十kΩ以上阻值的电阻时,手不要触及表笔和电阻的导电部分;被检测的电阻从电路中焊下来,至少要焊开一个头,以免电路中的其他元件对测试产生影响,造成测量误差;色环电阻的阻值虽然能以色环标志来确定,但在使用时最好还是用万用表测试一下其实际阻值。

2、水泥电阻的检测。

检测水泥电阻的方法及注意事项与检测普通固定电阻完全相同。

3、熔断电阻器的检测。

在电路中,当熔断电阻器熔断开路后,可根据经验作出判断:若发现熔断电阻器表面发黑或烧焦,可断定是其负荷过重,通过它的电流超过额定值很多倍所致;如果其表面无任何痕迹而开路,则表明流过的电流刚好等于或稍大于其额定熔断值。

对于表面无任何痕迹的熔断电阻器好坏的判断,可借助万用表R×1挡来测量,为保证测量准确,应将熔断电阻器一端从电路上焊下。

若测得的阻值为无穷大,则说明此熔断电阻器已失效开路,若测得的阻值与标称值相差甚远,表明电阻变值,也不宜再使用。

在维修实践中发现,也有少数熔断电阻器在电路中被击穿短路的现象,检测时也应予以注意。

4、电位器的检测。

检查电位器时,首先要转动旋柄,看看旋柄转动是否平滑,开关是否灵活,开关通、断时“喀哒”声是否清脆,并听一听电位器内部接触点和电阻体摩擦的声音,如有“沙沙”声,说明质量不好。

用万用表测试时,先根据被测电位器阻值的大小,选择好万用表的合适电阻挡位,然后可按下述方法进行检测。

西门子变频器故障排除指南

西门子变频器故障排除指南

西门子变频器故障排除指南
故障一:电源问题
现象:
变频器无法启动,显示屏无反应。

解决方案:
1. 检查电源线是否插入变频器并连接稳定。

2. 使用万用表测试电源插座的电压是否稳定。

3. 检查变频器的保险丝是否熔断,如有需要更换。

故障二:过载
现象:
变频器在运行中突然停止。

解决方案:
1. 检查所连接的设备是否过载,如有需要减少负荷。

2. 检查变频器设置的过载保护参数是否合理。

故障三:温度过高
现象:
变频器运行一段时间后发热严重。

解决方案:
1. 检查变频器周围是否存在堵塞物或阻挡物,保证通风良好。

2. 调整变频器的运行参数,将负荷适当降低。

故障四:通讯异常
现象:
变频器与其他设备通信失败。

解决方案:
1. 检查通讯线路是否连接稳定。

2. 重新设置变频器的通讯参数,确保与其他设备设置一致。

以上是一些常见的西门子变频器故障及解决方案,希望能对您有所帮助。

如有其他问题,请随时联系我们的技术支持团队。

*注意:本文档提供的解决方案仅供参考,请在操作过程中遵循相应的安全规范,并根据具体情况进行调整。

*。

西门子变频器出F0001故障码的维修方法

西门子变频器出F0001故障码的维修方法

西门子变频器出F0001故障码的维修方法背景西门子变频器是一种广泛应用于各种机械设备的变频控制器。

通过对电机输入的电压和频率进行控制,实现对机械运转的精准控制,达到节能、环保和提高生产效率的目的。

然而,在使用过程中,由于各种原因,变频器可能会出现故障,F0001故障码就是较为常见的一种。

F0001故障码F0001故障码是指变频器控制电路出现故障,例如电流过大、电压异常、过载等情况,导致电路保护器被触发,进而导致变频器停机。

此时,变频器的电源指示灯和故障指示灯会同时亮起,屏幕上会显示F0001故障码。

维修方法前置作业在进行维修前,需要确认故障产生的原因和范围,以便在维修时有的放矢。

可以通过检查以下方面进行确认:1.电机是否存在故障,例如绕组短路、烧毁等;2.电源电压是否稳定;3.控制电路是否存在接线不良、元件烧毁、电容失效等问题。

维修流程步骤一:确认故障点在确认故障点前,需要对变频器进行检查和测试,以确认故障产生的范围。

首先,使用万用表对变频器的电源输入端进行检查,确认输入端的电压是否稳定。

其次,使用示波器对变频器控制电路进行检查,确认控制电路是否存在波形失真、干扰等问题。

步骤二:更换元件如果检查发现元件损坏或失效,需要对其进行更换。

常见的需要更换的元件包括IGBT、继电器、电容等。

在更换元件时,需要注意以下几点:1.更换元件时,需要注意元件规格和参数的匹配,以保证元件的正常工作。

2.更换元件时,需要注意焊接的方法和技巧,以保证元件的接触良好,不会出现松动或接触不良等问题。

3.更换元件后,需要进行测试,确认元件的工作状态是否正常。

步骤三:重新校准在进行维修后,需要重新对变频器进行校准,以确保变频器的工作状态符合要求。

具体的校准步骤包括:1.重新进行参数设置,包括最大电流、电压、转速等;2.进行调试,包括对控制电路的波形和响应速度进行调整;3.进行测试,确认变频器的工作状态是否正常。

结论通过上述维修方法,可以对西门子变频器出现F0001故障码的问题进行解决。

西门子变频器出F0001故障码的维修方法

西门子变频器出F0001故障码的维修方法

西门子变频器出F0001故障码的维修方法在学习西门子变频器调试大全中,有提到触发西门子变频器出F0001故障码的缘由。

西门子变频器调试大全中说引发西门子变频器出F0001故障码的缘由有:电动机的功率与变频器的功率不对应;电动机的电缆线太长;电动机的导线短路;有接地故障这几个方面。

西门子变频器调试大全中给出的西门子变频器出F0001故障代码的说明,并不太适用于元件级修理,它只是也许给出了方向。

西门子变频器出F0001故障码的修理,是变频器修理工人比较头疼的事!通常找遍了所怀疑的电路,就是找不到故障的电子元件,找不出导致F0001故障码消失的真正缘由,令到特别多变频器修理工人觉得烦心!遇到这种问题时,只要依据变频器的工作原理、抱着一份乐观之心来分析、修理的话,您就不会感觉苦恼了!下面我给伴侣们讲讲西门子变频器出F0001故障代码的修理思路。

我觉得真刚要想做到修理速度快,就要对西门子变频器的工作原理有所了解、熟识西门子变频器的掌握流程、熟识变频器的修理方法,就可以依据变频器的工作原理来进行故障推断,而不能一味的依据故障码的提示来修理变频器。

对于西门子变频器出F0001故障码的修理方法,变频器修理工人应当明确当变频器消失过电流故障时,变频器中的那部分电路消失故障导致过电流的嫌疑最大,过电流的本质是什么?然后锁定故障范围,再对锁定范围内的元件及线路进行查找,直到找出损坏的电子元器件、找出导致故障的缘由,最终针对故障缘由进行处理,就能将西门子变频器出F0001故障码的故障修理好。

给大家列出修理方案:一:上电显示F0001故障:1 、是驱动板上电流检测电路有问题了。

2 、cpu板或者其他地方接触不好。

3 、电动机的功率(P0307)必需与变频器的功率(P0206)相对应。

4 、电缆的长度不得超过允许的最大值。

5、电动机的电缆和电动机内部不得有短路或接地故障。

二:假如是运行显示F0001故障:一般这种现象,说明IGBT模块损坏或驱动板有问题,需更换IGBT模块并认真检查驱动部分后才能再次上电,不然可能由于驱动板的问题造成IGBT模块再次损坏!这种问题的消失,一般是由于变频器多次过载或电源电压波动较大(特殊是偏低)使得变频器脉动电流过大主控板CPU来不及反映并实行爱护措施所造成的。

最全西门子变频器常见故障维修分析和处理方法

最全西门子变频器常见故障维修分析和处理方法

最全西门子变频器常见故障维修分析和处理方法西门子作为较早进入我国的电气控制设备生产商之一,其产品在我国的各个行业中都有着广泛的应用。

而西门子变频器作为一种交流电动机的速度控制设备在工业生产领域中发挥着巨大的作用。

西门子的变频器分为通用、工程、专用三种不同的种类,其中通用型应用多且广泛,在我国的众多的机械设备中都有着西门子变频器的身影。

变频器的参数设置变频器的设定参数多,每个参数均有一定的选择范围,使用中常常遇到因个别参数设置不当,导致变频器不能正常工作的现象。

控制方式:即速度控制、转距控制、PID控制或其他方式。

采取控制方式后,一般要根据控制精度,需要进行静态或动态辨识。

最低运行频率:即电机运行的最小转速,电机在低转速下运行时,其散热性能很差,电机长时间运行在低转速下,会导致电机烧毁。

而且低速时,其电缆中的电流也会增大,也会导致电缆发热。

最高运行频率:一般的变频器最大频率到60Hz,有的甚至到400 Hz,高频率将使电机高速运转,这对普通电机来说,其轴承不能长时间的超额定转速运行,电机的转子是否能承受这样的离心力。

载波频率:载波频率设置的越高其高次谐波分量越大,这和电缆的长度,电机发热,电缆发热变频器发热等因素是密切相关的。

电机参数:变频器在参数中设定电机的功率、电流、电压、转速、最大频率,这些参数可以从电机铭牌中直接得到。

跳频:在某个频率点上,有可能会发生共振现象,特别在整个装置比较高时;在控制压缩机时,要避免压缩机的喘振点。

西门子变频器选择注意事项西门子公司不同类型的变频器,用户可以根据自己的实际工艺要求和运用场合选择不同类型的变频器。

在选择变频器时应注意以下几点注意事项:1、根据负载特性选择变频器,如负载为恒转矩负载需选择西门子mmv/mdv、mm420/mm440变频器,如负载为风机、泵类负载应选择西门子430变频器。

2、选择变频器时应以实际电动机电流值作为变频器选择的依据,电动机的额定功率只能作为参考。

西门子高压变频器维护及点检标准操作程序

西门子高压变频器维护及点检标准操作程序

项目:标题:西门子高压变频器维护及点检标准操作程序版本修改内容Clause # 1 Initial Release N.A.编写:校核:批准:批准日期:项目:标题:西门子高压变频器维护及点检标准操作程序目录1. 基本信息 (3)1.1.设备清单 (3)1.2.校验以及点检频率 (3)1.3.校验以及点检用工具及其他材料 (3)2.技术文件 (3)2.1.重要参数 (3)2.2.备件明细 (6)3.高压变频器维护及点检程序 (6)3.1.高压变频器维护程序..................................................................... 错误!未定义书签。

3.2.高压变频器点检程序..................................................................... 错误!未定义书签。

4.安全注意事项 (7)项目:标题:西门子高压变频器维护及点检标准操作程序1. 基本信息1.1.设备清单序号品牌型号设备编号设备功能描述所属区域1 西门子NBH SWROF1-P001SWROF3-P001SWROF5-P001SWROF7-P0014#变电站2 西门子NBH SWROF2-P001SWROF4-P001SWROF6-P001SWROF8-P0015#变电站1.2.点检频率◆点检频率:三月一次1.3.校验以及点检用工具及其他材料◆吸尘器◆毛刷◆红外线测温仪◆万用表2.技术文件2.1. 重要参数项目描述马力范围0-3000hp输入线电压10.0KV输入电压允许误差额定输出时为标称值的+10%,-5 输入功率因数负载超过10%时的0.95输出线电压 6.6KV输出频率漂移+0.5%,-0.5%速度范围0.5-330Hz(与电机有关)加速时间范围0.5-3200秒(与负载有关)项目:标题:西门子高压变频器维护及点检标准操作程序输出转矩额定转速下恒转矩环境温度0-40℃柜体NEMA1空冷型,IP31粉尘污染<100微米@6.5毫克/立方英尺气体污染<4PPB活性卤化物和硫化物2.1.1. 主控系统2.1.2.闪存卡项目:标题:西门子高压变频器维护及点检标准操作程序2.1.3.键盘和版面显示项目:标题:西门子高压变频器维护及点检标准操作程序2.2. 备件明细3.高压变频器维护及点检程序3.1 高压变频器维护程序维修时应注意:◆禁止带电操作;◆停电15分钟以上方可打开高压柜门(包括功率单元柜门和变压器柜门);◆在更换任何配件时,应严格作好记号,按原位置安装;◆对PCB板进行操作时,应按照要求作好防静电措施。

变频器维修的简单测试方法

变频器维修的简单测试方法

变频器维修的简单测试方法变频器修理可以用一个单相220变380自耦变压器(200VA左右)或自制一个二倍压电路协作一单相220自耦变压器就可以了,带动空载变频器都没事,有个别牌子变频器(日立、丹佛斯、施耐德)有输入缺相爱护功能,可在电路板上取消这功能。

变频器修理也不必试满负载(有条件当然比较好),只要试一下小电机,测量输出电压、电流是否平衡,听听电机的声音是否正常就可以了。

几种驱动电路的修理方法,造成变频器驱动损坏的缘由有各种各样的,一般来说消失的问题也无非是U,V,W三相无输出,或者输出不平衡,再或者输出平衡但是在低频的时候抖动,还有启动报警等等。

当一台变频器大电容后的快熔开路,或者是IGBT逆变模块损坏的状况下,驱动电路基本都不行能完好无损,切不行换上好的快熔或者IGBT逆变模块,这样很简单造成刚换上的好的器件再次损坏。

这个时候应当将电源驱动板及主板拆下,着重检查下变频器驱动电路上是否有损坏的部分,如有损坏的元器件就更换掉,作好初步修理后接着使用上面介绍的直流电源单独给板子上电并开起来,接着需要使用电子示波器测量六路驱动电路上电压是否相同,当给定一个启动信号时六路驱动电路的波形是否全都;假如手里没有电子示波器的话,也可以尝试使用数字式电子万用表来测量驱动电路六路的直流电压,一般来说,未启动时的每路驱动电路上的直流电压约为10V左右,启动后的直流电压约为2-3V,假如测量结果一切正常的话,基本可以推断此变频器的驱动电路是好的。

接着就将IGBT逆变模块连接到驱动电路上,但是记住在没有100%把握的状况最稳妥的方法还是将IGBT逆变模块的P(直流电源输入的正端)从直流母线上断开,中间接一组串联的灯泡或者一个功率大一点40至150欧姆的电阻,这样能在电路消失大电流的状况下,爱护IGBT逆变模块不被主电容的放电电流炸坏。

西门子变频器故障及处理方法

西门子变频器故障及处理方法

西门子变频器故障及处理方法故障引起故障可能的原因故障诊断和应采取的措施反应措施F0001 过电流1. 电动机的功率与变频器的功率不对应2. 电动机的导线短路3. 有接地故障检查以下各项1. 电动机的功率P0307 必须与变频器的功率P0206相对应2. 电缆的长度不得超过允许的最大值3. 电动机的电缆和电动机内部不得有短路或接地故障4. 输入变频器的电动机参数必须与实际使用的电动机参数相对应5. 输入变频器的定子电阻值P0350 必须正确无误6. 电动机的冷却风道必须通畅电动机不得过载处理方法1. 增加斜坡时间来减少提升的数值Off2F0002 过电压1. 直流回路的电压r0026 超过了跳闸电平P21722. 由于供电电源电压过高或者电动机处于再生制动方式下引起过电压3. 斜坡下降过快或者电动机由大惯量负载带动旋转而处于再生制动状态下检查以下各项1. 电源电压P0210 必须在变频器铭牌规定的范围以内2. 直流回路电压控制器必须有效P1240 而且正确地进行了参数化3. 斜坡下降时间P1121 必须与负载的惯量相匹配Off2F0003 欠电压1. 供电电源故障2. 冲击负载超过了规定的限定值检查以下各项1. 电源电压P0210 必须在变频器铭牌规定的范围以内2. 检查电源是否短时掉电或有瞬时的电压降低Off2F0004 变频器过温1. 冷却风机故障2. 环境温度过高检查以下各项1. 变频器运行时冷却风机必须正常运转2. 调制脉冲的频率必须设定为缺省值3. 冷却风道的入口和出口不得堵塞环境温度可能高于变频器的允许值Off2F0005 变频器I2 t 过温1.变频器过载2. 工作/停止间隙周期时间不符合要求3. 电动机功率P0307 超过变频器的负载能力P0206检查以下各项1. 负载的工作/停止间隙周期时间不得超过指定的允许值2. 电动机的功率P0307 必须与变频器的功率P0206相匹配Off2故障的排除MICROMASTER 420 使用大全6-4故障引起故障可能的原因故障诊断和应采取的措施反应措施F0011 电动机I2 t 过温1. 电动机过载2. 电动机数据错误3. 长期在低速状态下运行检查以下各项1 检查电动机的数据应正确无误2 检查电动机的负载情况3 提升设置值P1310 P1311 P1312 过高4 电动机的热传导时间常数必须正确5 检查电动机的I2 t 过温报警值Off1F0041 电动机定子电阻自动检测故障1.电动机定子电阻自动检测故障1 检查电动机是否与变频器正确连接2.检查输入变频器的电动机数据是否正确Off2F0051 参数EEPROM故障1.存储不挥发的参数时出现读/写错误1 进行工厂复位并重新参数化2.更换变频器Off2F0052 功率组件故障1.读取功率组件的参数时出错或数据非法更换变频器Off2F0060 Asic 超时1.内部通讯故障1 确认存在的故障2.如果故障重复出现请更换变频器Off2F0070 CB 设定值故障1.在通讯报文结束时不能从CB 通讯板接收设定值1 检查CB 板的接线2 检查通讯主站Off2F0071 报文结束时USS RS232-链路无数据1. 在通讯报文结束时不能从USS BOP链路得到响应1 检查通讯板CB 的接线2 检查USS 主站F0072 报文结束时USS RS485链路无数据1. 在通讯报文结束时不能从USS COM链路得到响应1 检查通讯板CB 的接线2 检查USS 主站Off2F0080 ADC 输入信号丢失1. 断线2. 信号超出限定值检查模拟输入的接线Off2F0085 外部故障1.由端子输入信号触发的外部故障封锁触发故障的端子输入信号Off2 F0101 功率组件溢出1. 软件出错或处理器故障1. 运行自测试程序2. 更换变频器Off2F0221 PID 反馈信号低于最小值1. PID 反馈信号低于P2268 设置的最小值1. 改变P2268 的设置值2. 调整反馈增益系数Off2F0222 PID 反馈信号高于最大值1. PID 反馈信号超过P2267 设置的最大值1. 改变P2267 的设置值2. 调整反馈增益系数Off2F0450 BIST 测试故障1 有些功率部件的测试有故障2 有些控制板的测试有故障4 有些功能测试有故障8 有些I/O 模块的测试有故障仅指MM 42016 上电检测时内部RAM 有故障1. 变频器可以运行但有的功能不能正确工作2. 更换变频器Off2。

变频器维修检测常用方法

变频器维修检测常用方法

测常用方法变频器维修检测常用方法在变频器日常维护过程中,经常遇到各种各样的问题,如外围线路问题,参数设定不良或机械故障。

如果是变频器出现故障,如何去判断是哪一部分问题,在这里略作介绍。

一、静态测试1、测试整流电路找到变频器内部直流电源的P端和N端,将万用表调到电阻X10档,红表棒接到P,黑表棒分别依到R、S、T,应该有大约几十欧的阻值,且基本平衡。

相反将黑表棒接到P 端,红表棒依次接到R、S、T,有一个接近于无穷大的阻值。

将红表棒接到N端,重复以上步骤,都应得到相同结果。

如果有以下结果,可以判定电路已出现异常,A.阻值三相不平衡,可以说明整流桥故障。

B.红表棒接P端时,电阻无穷大,可以断定整流桥故障或起动电阻出现故障。

2、测试逆变电路将红表棒接到P端,黑表棒分别接U、V、W上,应该有几十欧的阻值,且各相阻值基本相同,反相应该为无穷大。

将黑表棒接到N端,重复以上步骤应得到相同结果,否则可确定逆变模块故障二、动态测试在静态测试结果正常以后,才可进行动态测试,即上电试机。

在上电前后必须注意以下几点:1、上电之前,须确认输入电压是否有误,将380V电源接入220V级变频器之中会出现炸机(炸电容、压敏电阻、模块等)。

2、检查变频器各接播口是否已正确连接,连接是否有松动,连接异常有时可能导致变频器出现故障,严重时会出现炸机等情况。

3、上电后检测故障显示内容,并初步断定故障及原因。

4、如未显示故障,首先检查参数是否有异常,并将参数复归后,进行空载(不接电机)情况下启动变频器,并测试U、V、W三相输出电压值。

如出现缺相、三相不平衡等情况,则模块或驱动板等有故障5、在输出电压正常(无缺相、三相平衡)的情况下,带载测试。

测试时,最好是满负载测试。

三、故障判断1、整流模块损坏一般是由于电网电压或内部短路引起。

在排除内部短路情况下,更换整流桥。

在现场处理故障时,应重点检查用户电网情况,如电网电压,有无电焊机等对电网有污染的设备等。

变频器维修中的测试判断方法

变频器维修中的测试判断方法

变频器维修中的测试判断方法
变频器修理前不但要留意供电设备的干净度,还要留意被损坏的供电设备产生漏电问题,穿专业的工作服按标准的操作工序来测试电流或电压,可以使电路的开发更加简便快速。

首先,变频器修理不但要求具有操作水平较高的电工进行测试,还要求变频器修理人员必需具备有肯定的实践阅历,变频器修理的常见方法有静态测试和动态测试这两种不同的基本测试方法,除了使用专业的测试仪将电路的逆变模块数据测试出来,还要测试整流电路的基本状况,当测试时假如阻值显示不平衡,说明整流桥或启动电阻消失了故障。

其次,变频器修理时除了要测试逆变电路,还要进行动态的测试,测试前先上电试机,然后确认输入的电压是否发生特别,假如将电源接入变频器时产生炸机或其它的特别,还要特殊留意是否发生压敏电阻的状况,这时可以快速的检查变频器的各个插口是不是已经连接得正确,假如有个别的接口位置还有一些松动,也有可能会使变频器产生故障。

变频器修理时必需经过多次测试来推断产生问题的基本缘由,一般的状况下电缆的损坏可以引起逆变模块损坏,只有各接口连接正确的状况下,而且测试无故障时才能再次运行变频器,假如上电无显示则多是由于操作面板损坏引起,这时就要考虑将旧设备更换新设备。

1。

变频器常见故障现象的检测方法

变频器常见故障现象的检测方法

变频器常见故障现象的检测方法1、上电跳闸或变频器主电源接线端子部分出现火花。

断开电源线,检查变频器输入端子是否短路,检查变频器中间电路直流侧端子P、N是否短路。

可能原因是整流器损坏或中间电路短路。

2、上电无显示断开电源线,检查电源是否是否有缺相或断路情况,如果电源正常则再次上电后则检查检查变频器中间电路直流侧端子P、N是否有电压,如果上述检查正常则判断变频器内部开关电源损坏。

3、开机运行无输出(电动机不启动)断开输出电机线,再次开机后观察变频器面板显示的输入频率,同时测量交流输出端子。

可能原因是变频器启动参数设置或运行端子接线错误、也可能是逆变部分损坏或电动机没有正确链接到变频器。

4、运行时“过电压”保护,变频器停止输出检查电网电压是否过高,或者是电机负载惯性太大并且加减速时间太短导致的制动问题,请参考第8条。

5、运行时“过电流”保护,变频器停止输出电机堵转或负载过大。

可以检查负载情况或适当调整变频器参数。

如无法奏效则明说逆变器部分出现老化或损坏。

6、运行时“过热”保护,变频器停止输出视各品牌型号的变频器配置不同,可能是环境温度过高超过了变频器允许限额,检查散热风机是否运转或是电动机过热导致保护关闭。

7、运行时“接地”保护,变频器停止输出参考操作手册,检查变频器及电机是否可靠接地,或者测量电机的绝缘度是否正常。

8、制动问题(过电压保护)如果电机负载确实过大并需要在短时间内停车,则需购买带有制动单元的变频器并配置相当功率的制动电阻。

如果已经配置了制动功能,则可能是制动电阻损坏或制动单元检测失效。

9、变频器内部发出腐臭般的异味切勿开机,很可能是变频器内部主滤波电容有破损漏液现象。

艾驰商城是国内最专业的MRO工业品网购平台,正品现货、优势价格、迅捷配送,是一站式采购的工业品商城!具有10年工业用品电子商务领域研究,以强大的信息通道建设的优势,以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力,为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

西门子变频器维修检测方法
变频器在日常维护过程中,经常会遇到各种各样的问题,如外围线路问题,参数设定问题,通讯问题或机械故障等。

如果是变频器出现故障,如何去判断是哪一部分的问题,以及如何检测,在这里以西门子变频器为例略作介绍。

一、静态测试
1、测试整流柜电路
打开整流柜找到整流桥和直流电源的输出L+端和L-端,将万用表调到电阻X10 挡,红表棒接到L+,黑表棒分别测U1、V1、W1,应该有大约几十欧的阻值,且基本平衡。

相反将黑表棒接到L+ 端,红表棒分别测U1、V1、W1,阻值都接近于无穷大。

将红表棒或黑表棒接到L-端,重复以上步骤,应得到相反结果。

如果出现以下结果,可以判定电路已出现异常。

1.1三相整流桥阻值不平衡,可以说明整流桥故障;
1.2红表棒接L+端或黑表棒接到L-端时,电阻无穷大,可以断定整流桥开路故障;
1.3红表棒接L-端或黑表棒接到L+端时,电阻接近于零,可以断定整流桥短路故障。

2、测试变频柜电路
打开变频柜,万用表调到电阻X10档,红表棒接到直流电源的输入L-端,黑表棒接到直流电源的输入L+端,阻值应从零开始逐渐增大最后接近于无穷大。

将红表棒接到L+端,黑表棒分别接U2、V2、W2 上,应该有几十欧的阻值,且各相阻值基本相同,反相应该为无穷大。

将黑表棒接到L-端,重复以上步骤应得到相反结果,否则可确定电容器或IGBT 模块故障
二、动态测试
在静态测试结果正常以后,才可进行动态测试,即上电试机。

在上电前必须注意以下几点:
1、检查变频器各插接头是否已正确连接,连接是否有松动,连接异常有时可能导致变频器出现故障,严重时会出现炸机等情况;
2、上电后观察PMU显示内容,是否报警告或故障并初步断定故障及原因,排除故障;
3、检查参数是否有变动,如果有变动将参数恢复到用户应用参数设置;
4、变频器使能,测试U2、V2、W2 三相输出电压值,如出现缺相、三相不平衡等情况则IGBT 模块或CUVC 驱动板等有故障,同时PMU 显示F02
5、F026或F027各相短路或接地故障。

三、故障判断
1、整流桥模块损坏一般是由于电网电压脉冲尖峰、散热不良或内部短路引起。

在排除内部短路故障后,更换整流桥。

在现场处理故障时,应重点检查电网情况,清除灰尘,保持通风良好,整流桥模块连接牢固。

2、IGBT 模块损坏一般是由于电机或电缆损坏及驱动电路故障引起。

在修复驱动电路之后,测驱动波形良好状态下更换IGBT模块。

在现场维修中更换CUVC 驱动板之后,应将用户应用参数复制过来,还必须注意检查电动机及连接电缆。

在确定无任何故障下,运行变频器。

3、电容器损坏一般是由于环境温度高造成电解液干枯容量下降,内部开路或短路。

4、上电无显示一般是由于控制直流电源损坏或预充电电路损坏使直流电路无直流电引起,如预充电电阻损坏,也有可能是面板损坏。

5、启动显示F006 过电压或F002 欠电压一般是整流柜故障,由于输入缺相,电路老化及电路板受潮引起,找出其检测点,检测电路电压,更换损坏的器件。

还有就是制动单元及制动电阻是否正常。

6、启动显示F011过电流一般是由于驱动电路、电缆、电动机绝缘下降、编码器连接不牢或IGBT模块损坏引起。

7、带载后显示过载或过电流该种情况一般是由于参数设置不当或驱动电路老化,IGBT模块损伤引起。

四、故障实例
6SE70变频器驱动600 V、1 200 kW电动机,拖动三缸单作用泥浆泵,缸套直径渍170 mm。

当泥浆泵压力达到20 MPa以上时,泵冲开始下降接着报故障F015(电动机已堵转或失步),变频器保护停机,复位后试验多次都是这一过程。

按照先软件后硬件的检查方法,先查看参数数据,发现P493.1选择读入转矩上限连接器的BICO参数是K3003,正确的应是K3004,连接器选择错误,改正后试机带载工作正常。

相关文档
最新文档
