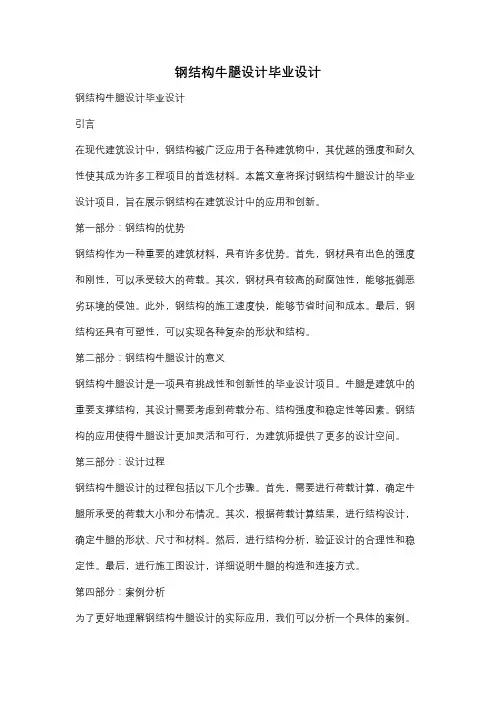

钢结构牛腿设计毕业设计
钢结构牛腿设计毕业设计钢结构牛腿设计毕业设计引言在现代建筑设计中，钢结构被广泛应用于各种建筑物中，其优越的强度和耐久性使其成为许多工程项目的首选材料。
本篇文章将探讨钢结构牛腿设计的毕业设计项目，旨在展示钢结构在建筑设计中的应用和创新。
第一部分：钢结构的优势钢结构作为一种重要的建筑材料，具有许多优势。
首先，钢材具有出色的强度和刚性，可以承受较大的荷载。
其次，钢材具有较高的耐腐蚀性，能够抵御恶劣环境的侵蚀。
此外，钢结构的施工速度快，能够节省时间和成本。
最后，钢结构还具有可塑性，可以实现各种复杂的形状和结构。
第二部分：钢结构牛腿设计的意义钢结构牛腿设计是一项具有挑战性和创新性的毕业设计项目。
牛腿是建筑中的重要支撑结构，其设计需要考虑到荷载分布、结构强度和稳定性等因素。
钢结构的应用使得牛腿设计更加灵活和可行，为建筑师提供了更多的设计空间。
第三部分：设计过程钢结构牛腿设计的过程包括以下几个步骤。
首先，需要进行荷载计算，确定牛腿所承受的荷载大小和分布情况。
其次，根据荷载计算结果，进行结构设计，确定牛腿的形状、尺寸和材料。
然后，进行结构分析，验证设计的合理性和稳定性。
最后，进行施工图设计，详细说明牛腿的构造和连接方式。
第四部分：案例分析为了更好地理解钢结构牛腿设计的实际应用，我们可以分析一个具体的案例。
以一座大型体育馆为例，设计师需要设计一组牛腿来支撑屋顶结构。
通过荷载计算和结构分析，设计师确定了牛腿的形状为倒梯形，材料为高强度钢。
在施工图设计中，设计师详细说明了牛腿的连接方式和支撑结构。
最终，这组钢结构牛腿成功地支撑起了整个体育馆的屋顶。
结论钢结构牛腿设计是一项具有挑战性和创新性的毕业设计项目。
通过合理的荷载计算、结构设计和施工图设计，钢结构牛腿能够有效地支撑建筑物的结构，并为建筑师提供更多的设计空间。
未来，随着科技的进步和建筑设计的发展，钢结构牛腿设计将继续发挥重要作用，为建筑师创造更多的可能性。
H型钢组牛腿制作示意图
H型钢组牛腿制作示意图
0301、先用油压机将牛腿翼缘板弯制，并用样板检验；
0302、对翼缘与腹板接触面以及周围20mm内进行打磨，除去铁锈、氧化皮等；划出两块翼缘中心线和腹板位置线；备注：根据设计的要求和工艺要求决定是否开坡口；
0303、进行T型组立；并检验腹板的垂直度和腹板的偏心度，符合要求后先点固焊两端部，之后点固焊，点固焊缝长度宜采用30~40mm，点固焊缝的间隔宜采用200~300mm。
点固焊焊点表面应平坦、均匀、无缺陷；
0304、H 型组立，并检验腹板与翼缘的垂直度和腹板的偏心度、组装间隙等，符合要求后点固两端头；
0305、对整个牛腿进行点固，焊缝长度宜采用30~40mm，点固焊缝间隔150~200mm；
0306、组立合格后安装引熄弧板；气保焊引熄弧板尺寸为50×50mm；
0307、对牛腿焊缝进行焊接；
0308、焊接完成后切除引熄弧板；0309、检验合格后交检验员专检。
