工程塑料液下泵型号及意义

合集下载

50fy-25

50fy-25
50fy-25液下泵
50fy-25液下泵用途：
50fy-25液下泵具有运转宁静、维修方便、耐腐蚀性强等特点，广泛适用于化工，石油，废水处理等工业部门。

50fy-25液下泵设计特点：
50fy-25液下泵根据伸入容器长度的不同(一般为1至2.5m)而制成规格。

工作部分淹没于液体中，泵运转产生的轴向及径向力分别由滚动轴承及滑动轴承支撑;因此运行宁静无嘈音，轴封无液体飞溅现象。

密封填料处有冷却系统,可根据用户使用介质的温度，用冷却水带走热量。

50fy-25液下泵型号意义
50——水泵进口直径
fy——液下泵
25——水泵设计点扬程
50fy-25液下泵结构与材料
轴套：1Cr18Ni9Ti
密封垫：氟橡胶
泵轴：1Cr18Ni9Ti
衬套：填充聚四氟乙烯
止漏环：填充聚四氟乙烯
泵体：1Cr18Ni9Ti
叶轮：1Cr18Ni9Ti。

yw液下式污水泵型号意义

例如：40YWP15-30-2.240-口径(mm)YW-液下式排污泵P-不锈钢材质，未标表示普通铸铁材质15-流量(m3/h)30-扬程(m)2.2-配用电机功率(kw)YW液下式污水泵概述YW液下式污水泵为立式液下式结构，工作时泵体浸在水中，液下深度可达0.5～5m,并采用独特的单叶片或双叶片叶轮结构,能有效通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒。

产品执行JB/T6525-92《离心式污水泵的技术条件》标准。

YW双管液下排污泵是结合国内外先进技术的基础上，液下泵的使用特点而研制成功的新一代液下排污泵产品，具有节能效果显著、防缠绕、无堵塞等特点，在排送固体颗粒和长纤维垃圾方面具有独特效果。

YW液下式污水泵水力性能先进、成熟，产品经测试各项性能指标均达到有关标准规定，产品投放市场后以其独特的功效，可靠的性能，稳定的质量受到广大用户的欢迎和好评。

YW液下式污水泵适用场合1、城市污水处理厂排水系统。

2、工厂商业严重污染废水的排放。

3、医院、宾馆的污水排放。

4、住宅区的污水排水站。

5、人防系统排水站。

6、市政工程、建筑工地。

7、勘探、矿山配套附机。

8、农村沼气池农田灌溉。

9、自来水厂的给水装置。

YW液下式污水泵工作条件流量：2～850m3/h扬程范围：3～45m额定转速n：1450～2900r/min介质温度：－15℃～+60℃介质密度：≤1.3×103kg/m3介质PH值：5～91、该液下排污泵具有结构紧凑，体积小，移动方便，安装简单等特点。

2、YW排污泵设计合理，配套电机合理，效率高，节能效果显著。

3、YW液下泵采用独特的单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约为50%的固体颗粒。

4、液下排污泵机械密封采用双道串联密封，材质为硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。

5、液下排污泵可根据用户需要配备液位自动控制柜，根据所虚液位变化，自动控制泵的启动与停止，不需专人看管，使用极为方便。

FY型液下泵型号意义及使用条件

FY型液下泵型号意义及使用条件
该型号液下泵的型号意义如下：
1.F代表离心泵的类型，Y代表液下泵的类型。

2.数字1表示泵的排量范围的系列编号，数字越大表示排量越大。

3. 数字2表示泵的出口直径（如2代表50mm，4代表100mm）。

4.数字3表示泵的轴功率（单位为千瓦）。

1.温度范围：液下泵可输送的液体温度范围通常为0℃-80℃。

如果
需要输送高温液体，则需要选用耐高温的材料制造的液下泵。

2.最大固体颗粒直径：液下泵可以输送含有一定固体颗粒的液体，但
要注意固体颗粒的直径应小于泵的最大允许值。

3.PH值范围：液下泵的材料一般适用于PH值为4-10的液体，如果
需要输送PH值超过这个范围的液体，则需要选择特殊材料制造的液下泵。

4.额定电压：液下泵的额定电压通常为380V，如果需要其他电压供电，则需要使用变频器或其他电气设备进行调整。

5.安装环境：液下泵需安装在干燥、通风、无腐蚀气体及导电性气体
的环境中。

并且应保证电机与电源接地可靠。

6.使用介质：液下泵可以输送各种非腐蚀性液体，包括普通水、清水、污水、废水等。

总结起来，FY型液下泵主要用于输送非腐蚀性液体，特别适用于含
有固体颗粒的污水和废水。

它的使用条件包括液体温度范围、固体颗粒直
径、PH值范围、额定电压、安装环境等多个因素。

根据实际需求，选用适当型号的液下泵，可以保证其正常、高效地运行。

Nyl液下泵

Nyl液下泵阀门未定期检修试压，甚至使用多年未进行清洗、试压和技术鉴定，致使杂物沉积于阀内，关闭不严，严重渗油、窜油;阀门检修后未关闭，或者拆除阀门后未封堵管口;阀门尘兰垫片使用了不耐油不耐压材料等。

因此，要加强对阀门的检查，力争做到防患于未然。

阀门检查的主要内容：、阀杆动密封及法兰垫片静密封处是否渗漏2、启闭状态是否正常3、阀体有无损伤及渗漏等异常现象4、将平时常开或常闭的阀门转动～2圈或做次升降试验5、对常开或常闭阀门阀杆部位润滑6、检查和调试气动阀门的动力头及电气系统泵阀停转后的保养应注意事项齿轮泵在所有的齿轮泵中属于品质比较优秀并且有一定特殊的应用范围。

但是不锈钢泵在工作的时候也会出现一些意想不到的故障，比如停机。

我们就有必要来分析一下停机的主要原因，这样就可以避免以后造成不必要的机器损齿轮泵在所有的齿轮泵中属于品质比较优秀并且有一定特殊的应用范围。

但是不锈钢泵在工作的时候也会出现一些意想不到的故障，比如停机。

我们就有必要来分析一下停机的主要原因，这样就可以避免以后造成不必要的机器损害FY系列液下泵一、产品概述FY系列液下泵是本单位在传统耐腐蚀液下泵基础上，融合瑞士苏尔寿同类产品的先进技术，经改进设计而生产的新型泵；该泵取消了其他液下泵普遍采用的机械密封和选用了独特结构的叶轮，使泵高效节能、无泄漏、寿命特长，从而广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。

二、产品特点1、泵为立式液下泵，外形美观，直接安装在被输送介质的储存器上，无额外占地面积，从而降低了基建投入。

2、取消了机械密封，解决了其他液下泵因机械密封容易磨损而须经常维修的烦恼，节约了泵的运行成本，提高了工作效率。

3、采用了独特的离心式双平衡叶轮，供输送不含固体颗粒等清洁的介质，振动噪音特低，效率高；采用开式双平衡叶轮，供输送不清洁带有固体颗粒及短纤维的液体，运行平稳、不堵塞。

三、型号意义一、FYS系列氟塑料合金立式液下泵产品概述:FYS系列氟塑料合金立式液下泵是我结合国内外同类产品研制生产的一种单级单吸长轴式液下泵，该泵适用于输送温度在0℃-80℃，不含固体颗粒、磨料的有腐蚀性的介质。

泵型号及代表的意义

水泵型号及代表的意义:LG-----高层建筑给水泵；DL------多级立式清水泵；BX-------消防固定专用水泵；ISG------单级立式管道泵；IS-------单级卧式清水泵；DA1-------多级卧式清水泵；QJ-------潜水电泵水泵型号意义：如40LG12－1540－进出口直径（mm）；LG－高层建筑给水泵（高速）；12－流量（m3h）15-单级扬程（M）；200QJ20-1088200---表示机座号200；QJ---潜水电泵20—流量20m3h108---扬程108M；8---级数8级1. 泵的型号含义?答：例1：80Y－100×280－吸入口直径mmY－单吸离心油泵100－单级扬程m2－级数例2：250Ys－150×2250－吸入口直径mmYs－第一级为双吸的离心泵150－单级扬程m2－级数例3：40AYII－40×240－吸入口直径mmAY－离心式油泵（吸入为顶部吸入结构）II－材料类型代号为2类40－单级扬程m2－级数例4：80AYP－10080－吸入口直径mmAYP－离心式油泵（吸入口为轴向水平结构）100－单级扬程m例5：DY46－50×6DY－多级离心油泵46－设计点流量为46m3/h50－单级扬程m6－级数例6：2GC－5×42－泵入口直径mm被25除后的整数GC－锅炉给水泵5－缩小1/10的比转数数值，即泵的比转数为50 4－级数例7：8SH－9A8－泵入口直径mm被25除后的整数SH－单级双吸式水平中开卧式水泵9－缩小1/10的比转数数值，即泵的比转数为90 A－叶轮经过第一次切割例8：IS80-65-160IS－单级单吸清水离心泵80－吸入口直径mm65－排出口直径mm160－叶轮名义尺寸mm例9：DSJH4×6×13.1/4HDSJH－单级双吸两端支撑离心流程泵4－排出口直径mm被25除后的整数6－吸入口直径mm被25除后的整数13.1/4－叶轮直径mm被25除后的整数或分数H－叶轮型式代号例10：GBL1－7.5/404G－高速B－部分流泵L－立式1－1级齿轮增速7.5－流量m3/h404－扬程m例11：GSB-L2-15/100GS－高速B－部分流泵L－立式2－2级齿轮增速15－流量m3/h100－扬程m例12：DG85－67×9DG－中压锅炉给水泵85－流量m3/h67－单级扬程m9－级数例13：SZ-2S－水环式Z－真空泵2－规格序号例14：4PW4－出口直径被25除的整数mm P－杂质泵W－污水例15：1DB-0.04/1501－缸数D－电驱动B－比例泵0.04－流量m3/h150－压力kgf/cm2例16：JZ-250/1.3? ?JZ－中机座? ?250－流量，升/时? ?1.3－压力MPa例17：JT-1600/2.5JT－特大机座1600－流量，升/时2.5－压力MPa例18：JD-160/16JD－大机座160－流量升/时16－压力kgf/cm2例19：JWM-4/4.5JW－微机座M－缸体型式为隔膜式4－流量，升/时4.5－压力kgf/cm2例20：JT-2×500/16JT－特大机座2－缸数为2500－流量，升/时16－压力kgf/cm2例21：2CY-1.1/14.5-12－齿轮数C－外啮合齿轮Y－输送油1.1－流量，m3/h14.5－排出压力，kgf/cm21－第一次改型例22：3U80-103－螺杆数U－单吸螺杆泵80－主螺杆直径mm10－最大工作压力kgf/cm2例23：3G-40×4A3G－三螺杆40－主动螺杆直径mm4A－螺纹工作长度之螺距数例24：32W-7532－吸入口直径W－漩涡泵75－设计点扬程m例25：3GR-36×43G－三螺杆R－一般结构，螺杆材质36×4－主动螺杆外径×螺纹工作长度之螺距数Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆QW（WQ）无堵塞潜水式排污泵例：80WQ（QW）P40-15-480 WQ(QW) P 40 - 15 - 4│ │ │ │ │ └─-泵的电机（KW）│ │ │ │ └───-泵的扬程（m）│ ││ └─────--泵的流量（m3/h）│ │ └───────-不锈钢材质│ └─────────-潜水排污泵└───────────--泵的口径即代表泵排出公称直径（mm）JYWQ、JPWQ自动搅匀排污泵例：80JY（P）WQ50-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│ ││ │ │ │ │ └─泵的电机（KW）│ ││ │ │ │ └─-──泵的搅匀范围（mm）│ ││ │ │ └────-──泵的扬程（m）│ ││ │ └─────────泵的流量（m3/h）│ ││ └────────── W：排污 Q：潜水 P：不锈钢│ │└─────────-─-─P：不锈钢材质│ └─────────-────-JY：搅匀└────────────泵的口径即代表泵排出公称直径（mm）GW无堵塞管道式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││ ││└─-泵的电机（KW）│││ │└───-泵的扬程（m）│││ └──────-泵的流量（m3/h）││└───────--防爆电机│ └─────────--G：管道式 W：排污泵 P：不锈钢└──────────-─-泵的口径即代表泵排出公称直径（mm）LW(WL)无堵塞直立式排污泵例：100LW(WL)PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5││ ││ ││ └─泵的电机（KW）││││ │└─-──泵的扬程（m）││││ └──────-泵的流量（m3/h）│││└────────防爆电机││└─────────不锈钢│└────────────L：直立式 W：排污└─────────────--泵排出的公称直径即口径（mm）YW无堵塞液下式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││ ││└──泵的电机（KW）│││ │└────泵的扬程（m）│││ └───────泵的流量（m3/h）││└───────-─防爆电机│ └──────────-G：管道式 W：排污泵 P：不锈钢└──────────-──泵的口径即代表泵排出公称直径（mm）ZW无堵塞自吸式排污泵例：100ZW15-30PB100 ZW 15 - 30 P B││ │ ││└────泵的电机（KW）││ │ │└─────不锈钢材质││ │ └──────泵的扬程（m）││ └───────-─泵的流量（m3/h）│ └──────────(无堵塞自吸排污泵)Z:自吸式 W:排污└────────────泵的口径即代表泵排出公称直径（mm）AS切割式潜水排污泵例：AS10-2WCBAS 10 - 2 W CB│ │ │ │└──────抗堵塞撕裂机构│ │ │ └───────电压为220V│ │ └───-─────电机的级数│ └──────────-功率P2*100└────────────单叶片叶轮NL型立式污水泥浆泵例：NL76A-9N L ( C F W )76 A - 9││ │││ │ │ └──泵的扬程(m)││ │││ │ └────机械密封││ │││ └─────-出口径(mm)││ ││└───────卧式││ │└────────不锈钢││ └─────────加长型│└──────────--立式└───────────--泥浆泵WQK/QG系列带切割装置排污泵例：WQK20-20QGW Q K (X、D) 20 - 20 QG││││ │ │ │ └─带切割装置││││ │ │ └─-─泵的扬程(m)││││ │ └────--泵的流量（m3/h）││││ └───────单通道叶轮│││└───────-─旋涡式叶轮││└────────-─开式叶轮│└─────────---潜水式└──────────---污水管道离心泵型号意义ISG系列立式管道离心泵例：ISG50-160(I)AISG 50 - 160 (I) A(B)│ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │└─────叶轮名义外径(mm)│ └────────泵的口径(mm)│┌ ISG型立式离心泵└────────┼ IRG型立式热水泵├ IHG型立式不锈钢化工泵└ YG型立式防爆油泵ISGD系列低转速立式管道离心泵例：ISGD80-160(I)AISGD 80 - 160 (I) A(B)│ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │└─────叶轮名义外径(mm)│ └────────泵的口径(mm)│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵IGSB系列便拆式管道离心泵例：ISGB50-160(I)AISGB 50 - 160 (I) A B│ │ │ │ │└─叶轮经第一次切割│ │ │ │ └──流量分类、(I)为大流量、│ ││ └──────叶轮名义外径(mm)│ │ └─────泵的口径(mm)│└────────│ ┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵ISW系卧式管道离心泵例：ISW65-160(I)AISW 65 - 160 (I) A(B)│ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │└─────叶轮名义外径(mm)│ └────────泵的口径(mm)│┌ ISW型卧式管道离心泵└────────┼ ISWR型卧式管道热水离心泵└ ISWH型卧式不锈钢管道离心化工泵SG系列管道泵例：50SG15-3050 SG 15 - 30│ │ │ └─叶轮经第一次切割│ │ └─-──流量分类、(I)为大流量│ └────┬SG型管道离心泵│└SGR型热水管道离心泵└-──────泵的口径SPG系列管道屏蔽泵例：SPG80-200(I)ASPG (R) 80 - 200 (I) A (B) (C)│ │ │ │ │ │ │ └─-叶轮经第三次切割│ │ │ │ │ │ └─-──叶轮经第二次切割│ │ │ │ │ └─────叶轮经第一次切割│ │ │ │ └───────流量分类││ │ └─────────叶轮名义外径(mm) │ │ └──────────-─泵进、出口公称直径(mm)│ └────────────┬流体类别(普通不注、热水为R)│└腐蚀性流体为T，防爆为B└───────────────-屏蔽式管道离心泵消防泵型号意义XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL│ │ │ │ │ │┌DL立式多级消防泵转速1450r/min│ │ │ │ │ ││LG立式多级便拆消防泵转速2900r/min │ │ │ │ │ └┼ISG立式单级单吸消防泵│ │ │ │ │ │TSWA卧式多级消防泵│ │ │ │ │ │ISW卧式单级单吸消防泵│ │ │ │ │ └GDL立式多级管道消防泵│ │ │ │ └─-─泵的口径(mm)│ │ │ └───-─流量(L/s)│ │ └───────消防泵压力(扬程(50m))│ └──────-──电动└──────────消防泵CQ系列磁力传动离心泵例：32CQ-1532 CQ - 15│ │ └─扬程│ └─-──磁力传力离心泵└─────进口直径(mm)CQF系列磁力传动离心泵例：32CQF-1532 CQ F - 15│ ││ └─扬程(m)│ │└─-──过流部件材质为塑料│ └────-磁力传力离心泵└──────进口直径(mm)CQB系列磁力传动离心泵例：CQB50-32-160CQ B 50 - 32 - 160│ │ │ │ └─叶轮名义直径│ │ │ └─-──泵出口直径│ │ └─────-泵进口直径│ └───────过流部件材质为不锈钢└-────────磁力传动离心泵CQB-F系列磁力传动离心泵例：CQB50-32-160FCQB 50 - 32 - 160 F│ │ │ │ └─氟塑料(F46)衬里│ │ │ └──-叶轮名义直径│ │ └─────-泵出口直径│ └────────泵进口直径└──────────磁力传动离心泵ZCQ系列自吸式磁力传动离心泵例：ZCQ50-40-145Z CQ 50 - 40 - 145│ │ │ │ └─叶轮直径(mm) │ │ │ └────出口直径(mm) │ │ └───────进口直径(mm) │ └─────────-磁力传动离心泵└───────────自吸式油泵型号意义LQRY型导热油泵例：LQRY100-65-250LQRY 100 - 65 - 250│ │ │ └ 叶轮名义直径(mm)│ │ └───- 排出口直径│ └──────- 吸入口直径└─────────- 本单位导热油泵代号(无水冷却热油泵)KCB齿轮油泵例：KCB-200K CB - 200│ │ └- 设计点流量(L/min))│ └───- 齿轮泵└───── 带安全阀2CY齿轮油泵例：2CY2.1/252C Y 2.1 / 300│ │ │ └- 额定压力(kgf/cm2))│ │ └────- 设计点流量(m3/h)│ └──────- 油泵└────────- 双齿轮CYZ-A自吸油泵例：80CYZ-A-32P80 C Y Z - A - 32 P│ │ │ │ │ │ └- 表示不锈钢材质│ │ │ │ │ └──- 表示扬程(m)│ │ │ │ └────- 改进型│ │ │ └──────- 表示自吸│ │ └──────── 表示输送介质为油│ └────────-─ 表示能满足船用要求└──────────-─ 表示泵吸入口径(mm)YG管道输油泵例：YG50-160(I)A(B)YG 50 - 160 (I) A(B)│ │ │ │ └─叶轮经第一次切割│ │ │ └─-──流量分类、(I)为大流量、│ │└─────叶轮名义外径(mm)│ └────────泵的口径(mm)└──────────YG型管道油泵DL、DLR系列立式多级离心泵例：100DDLR100-20×4100 D DL R 100 - 20 × 4│ │ ││ │ │ └─-泵的级数│ │ ││ │ └────单级叶轮扬程（m）│ │ ││ └───────流量（m3/h）│ │ │└────────-热水│ │ └─────────-立式多级│ └───────────多出口└────────────-泵的口径即代表泵排出公称直径(mm)TSWA系列卧式多级离心泵例：50TSWA×550 T S W A × 5│││││ └──────泵的级数││││└────────-新一代产品│││└─────-────输送低温类似清水介质││└──────-────单吸叶轮│└───────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)LG、LGB系列便拆式高层建筑给水多级离心泵例：100LG-B(R)72-20×6100 LG-B (R) 72 - 20 × 6│ │ │ │ │ └─泵的级数│ │ │ │ └───-新一代产品│ │ │ └─────--输送低温类似清水介质│ │ └──────-─-单吸叶轮│ └──────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)GDL系列便拆式管道多级离心泵例：50GDL18-15×550 GDL 18 - 15 × 5│ │ │ │ └─泵的级数││ │ └───-设计点单级扬程15(mm)│ │ └─────--设计点流量18（m3/h）│ └──────-─GDL便拆式管道多级离心泵└─────────-泵的口径即代表泵排出公称直径(mm)GC型水泵系卧式单吸多级分段离心泵例：21/2GC-6×521/2 GC - 6 × 5│ │ │ └-叶轮数量或级数│ │ └───缩小为1/10泵的比转数,即比转数为60│ └─────锅炉给水泵└──────-─吸入口直径(mm)被25除得值并化整CDLF系列轻型不锈钢立式多级离心泵例:CDLF4-160CDL F 4 - 160│ │ │ └-160-级数*10│ │ └───4-额定流量(m3/h)│ └─-───F-(普通型略)过流部件为不锈钢304或316└────-──-CDL-冲压轻型立式多级离心泵D型卧式多级离心泵例:80D12×580 D 12 × 5│ │ │ └-叶轮数量│ │ └─-──单吸扬程(m)│ └─────单吸多级分段式离心泵└───────-吸入口直径螺杆泵型号意义G型单螺杆泵例：FG35-1F G 35 - 1│ │ │ └ 1-表示一级泵；2-表示二级泵│ │ └───- 螺杆名义直径│ └───-─- 单螺杆泵系列└───-─── F表示泵体和内零件材料全部为不锈钢无字母泵体为铸铁其内部零件材料为不锈钢国产各种水泵型号及意义切割式潜水排污泵2011-06-01 17:12:14| 分类：业务介绍| 标签：|字号大中小订阅所以关于齿轮泵型号的说法有很多种，齿轮泵的大小不同，应用场合不同，所发说法也各有不同，此篇文章收集一些标准的齿轮泵型号说明规则，供大家参考。

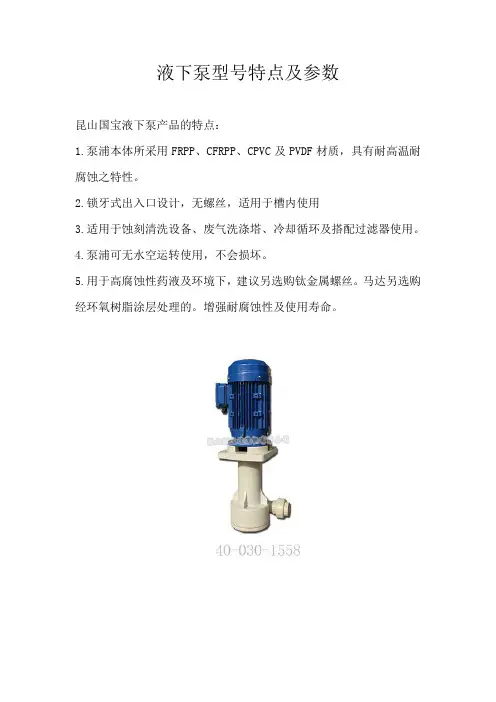

液下泵型号特点及参数

液下泵型号特点及参数
昆山国宝液下泵产品的特点：
1.泵浦本体所采用FRPP、CFRPP、CPVC及PVDF材质，具有耐高温耐腐蚀之特性。

2.锁牙式出入口设计，无螺丝，适用于槽内使用
3.适用于蚀刻清洗设备、废气洗涤塔、冷却循环及搭配过滤器使用。

4.泵浦可无水空运转使用，不会损坏。

5.用于高腐蚀性药液及环境下，建议另选购钛金属螺丝。

马达另选购经环氧树脂涂层处理的。

增强耐腐蚀性及使用寿命。

昆山国宝KP系列立式泵型号说明：
KP – 40 – VK – 1 – 5 – V – F
(1) (2) (3) (4) (5) (6) (7)
1.机型编号：KP
2.出入口径:25：1”， 20：3/4”，15:1/2”
3.比重：VK:1.1， VP:1.4
4.马力：1/2HP 1HP 2HP 3HP 5HP 7.5HP 10HP
5.频率：5：50HZ ， 6：60HZ
6.橡胶材质：N-NBR，E-EPDM，V-VITON
7.泵浦材质：F-FRPP, C-CFRPP, A-CPVC, P-PVDF。

水泵型号及水泵名称里每个型号代表的意义

水泵型号及水泵名称里每个型号代表的意义很多人在购买水泵的时候，由于不能清楚地理解水泵上每个符号代表的意义，有的时候买错了产品也不知道，导致了很多麻烦事情的发生。

今天东瓯泵阀网技术小组通过自己的知识加上互联网的帮助，整理出了这一整套水泵型号说明的文章，希望对您了解水泵型号具有实际的帮助意义。

一、液体泵型号大全1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵二、离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。

单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。

其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。

IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。

塑料自吸泵型号及参数

【FPZ型塑料自吸泵,自吸式污水泵】产品：【FPZ型塑料自吸泵,自吸式污水泵】产品概述：生产的FPZ自吸泵采用增强聚丙烯(CFR-PP)一次注塑成型，机械强度高，耐腐蚀性能强，自吸泵结构上有独具一格的科学性，泵腔内设有吸液室、储液室、回液止回阀、气液分离室、回流孔。

只需在第一次开机前灌引液，以后不必重复灌注引液，在吸送介质时，液体可时断时续，断液15分钟内来液可继续吸送，机械密封不需另加冷却水冷却，操作简便、安全无泄漏，是取代液下泵的最佳产品。

CFR-PP材质：无毒、无污染、耐一般酸碱盐类，工作温度-14℃～80℃。

【FPZ型塑料自吸泵,自吸式污水泵】型号意义：【FPZ型塑料自吸泵,自吸式污水泵】产品特点：FPZ型塑料自吸泵具有体积小、重量轻、结构简单、使用方便、效率高，价格低。

泵体内腔光滑，叶轮为闭式，采用机械密封和耐橡胶圈密封等二种，全轴为不锈钢用套筒式连接。

输送介质温度为-20℃~80℃，流量：4-25m3/h 扬程：7-25m转速2900r/min【FPZ型塑料自吸泵,自吸式污水泵】主要用途：FPZ型塑料自吸泵主要用于输送酸，碱，盐等腐蚀性液体，但不得用于输送若干对ABS工程塑料有显著作用的化学品，如芳烃、脂肪烃的卤素衍生物，酮类及浓酸碱等。

【FPZ型塑料自吸泵,自吸式污水泵】性能参数：型号流量m3/n扬程mm自吸高度m自吸时间s/m功率kw进出口径mm与电机轴联接形式25FPZ-10(D) 2.5103600.75 1 1/2直联式32FPZ-11(D) 3.5113600.75 1 1/2直联式40FPZ-18(D)1118460 1.540/30直联式50FPZ-20(D)1320460 2.250/40直联式25FPZ-10 2.5103600.75 1 1/2联轴式32FPZ-11 3.5113600.75 1 1/2联轴式40FPZ-181118460 1.540/30联轴式50FPZ-201320460 2.250/40联轴式65FPZ-282028460465/50联轴式80FPZ-3050304607.580/65联轴式【FPZ型塑料自吸泵,自吸式污水泵】结构示意图：声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考怎样选择水泵？建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。

液下排污泵有哪些型号?

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

液下式排污泵是一种为立式结构的污水泵，并且在工作时可以将泵体放入水中工作，液下深度可以达到0.5～5m。

而此次就有用户想要了解液下污水泵具体有哪些型号。

为此，上海沈泉排污泵厂家就为大家整理出了以下内容，大家请跟着小编一起来看看下面的内容。

在了解这一问题时，我们要知道的是，液下排污泵型号有很多，但在市面上常见的型号为YW型液下式排污泵。

这种型号的液下泵使用的非常普遍。

为了方便大家理解，小编可以为大家简单的介绍下这款排污泵。

YW液下式无堵塞排污泵：这是一种具有着节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点的污水泵。

特别是在用来输送固体颗粒和长纤维垃圾方面，有着独特的效果。

这主要是因为该泵采用了独特的单片或双叶片叶轮结构，使其大大的提高了污水污物的通过能力，能够有效的通过泵口口径的5倍纤维物质与直径为泵口口径约50%的固体颗粒。

正因以上优点，故此液下泵非常适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑
工地等行业输送带颗粒的污水、污物，也可用于抽送清水及带腐蚀性介质。

好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

FSY型液下泵型号意义及用途

FSY型液下泵型号意义及用途首先，FSY型液下泵的型号通常由多个字母和数字组成。

其中，字母部分代表了泵的类型和性能参数，而数字部分则代表了泵的流量、扬程等具体参数。

例如，FSY50-20，其中“50”代表了泵的吸入口直径为50mm，“20”代表了泵的排出口直径为20mm。

通过型号的不同组合，可以得出泵的具体规格和性能参数。

其次，FSY型液下泵的用途非常广泛。

它主要用于输送液体，特别是在工业和农业领域中的液体输送。

具体而言，FSY型液下泵适用于以下情况：1.工业领域：FSY型液下泵可以用于工业循环系统、工业冷却系统、工业供水系统等，用于输送各种工业液体，如工业废水、污水、化学溶液等。

2.农业领域：FSY型液下泵可以用于农业排灌系统、农业灌溉系统等，用于输送农田灌溉用水、农田排水等。

3.建筑领域：FSY型液下泵可以用于建筑工地的排水系统，用于排除施工现场的积水。

4.环境领域：FSY型液下泵可以用于环境保护领域的排污系统，如市政污水处理厂、污水处理设备等。

总结起来，FSY型液下泵的主要用途是输送各种液体，广泛应用于工业、农业、建筑和环境等各个领域。

除了上述的型号意义和用途，FSY型液下泵还具有以下特点：1.结构紧凑：FSY型液下泵的结构非常紧凑，体积小而轻便，易于安装和维护。

2.运行稳定：FSY型液下泵采用了先进的离心泵技术，运行稳定可靠，噪音低。

3.节能高效：FSY型液下泵具有较高的效率和节能性能，能够有效降低能耗和运行成本。

4.耐腐蚀性强：FSY型液下泵采用了耐腐蚀材料制造，能够适应各种腐蚀性液体的输送。

5.自动控制：FSY型液下泵可以与自动控制系统配合使用，实现自动化操作和远程监控。

总之，FSY型液下泵具有多种型号、广泛的用途和特点，适用于各种液体输送任务。

在选择和使用时，需要根据具体的需求和工况情况进行合理的选型和配置。

常用水泵型号代号及含义

经常使用水泵型号代号及含义之蔡仲巾千创作★经常使用水泵型号代号DL------多级立式清水泵BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵DA1-------多级卧式清水泵QJ-------潜水泵★泵型号意义：如:40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h） 15-单级扬程（M）如：200QJ20-108/8 200-暗示机座号200 QJ--潜水电泵20-流量20m3/h 108---扬程108M 8---级数8级★水泵的基本构成：机电、联轴器、泵头（体）及机座（卧式.水泵的主要参数有：流量, 用Q暗示, 单元是M3/H , L/S.扬程, 用H暗示, 单元是M.对清水泵, 必需汽蚀余量（M）参数非常重要, 特别是用于吸上式供水设备时.对潜水泵, 额定电流参数（A）非常重要, 特别是用于变频供水设备时.★机电的主要参数：机电功率（KW）, 转速（r/min）, 额定电压（V）, 额定电流（A）★水泵型号代表水泵的构造特点工作性能和被输送介质的性质等.由于水泵的品种繁多, 规格纷歧, 所以型号也较紊乱, 这里只列出一些罕见的水泵型号.BA型泵单级单吸悬臂式离心泵, 流量为4.5~360米³/时, 扬程为8~98米, 介质温度在80℃以下.以8BA-18A为例：8-代表吸入管接头为8英寸；BA-代表单级单吸悬臂式离心泵；18-代表缩小1/10后化为整数的比转数；A-代表缩小了外径的叶轮.SH型泵单级双吸泵壳水平中开的卧式离心泵, 流量为102~12500米³/时, 扬程为9～140米, 介质温度小于80℃.如48SH-22：48-代表吸入管接头为48英寸, 即入口直径为1.2米；SH-代表单级双吸泵壳水平中开的卧式离心泵；22-代表缩小了1/10后化为整数的比转数, 即ns≈220.DA型泵单吸多级分段式离心泵, 流量为25～350米³/时, 扬程为25～550米.如3DA8×9：3--吸入管口径为3英寸；DA--本类型多级分段式离心泵, 与旧型号SSM同类, 适用于冷水≤40℃；8--比转数被10除后化为整数的商；9--叶轮级数, 9级.DG型泵单吸多级分段式锅炉给水泵.如DG270—150：DG--锅炉给水泵；270--流量, 米³/时；150--出口压力, 150公斤/厘米². N、NL型泵冷凝泵有N型、NL型, 用做输送温度在80℃以下的凝结水.如8NL-12：8--吸入管口直径英寸数, 8英寸；N--冷凝水泵；L--立式结构； 12--单级扬程被10除的整数值.NB、NBA、GN、GNL型泵专供热电厂输送温度不超越80℃的凝结水用.N--凝结水泵；B--悬架式；BA--托架式；G--较高吸程； L--立式.PW型泵暗示供排污水用的悬臂式单级泵.如6PWL6--排出管直径英寸数； P--杂质泵；W--污水；L--立式.离心泵系列IHW型不锈钢卧式管道离 ISG型系列立式管道离心SG型管道增压泵ISW型系列卧式离心泵 DL型立式多级离心泵IS型离心泵ISG系列单级单吸立式管 GDL型立式管道多级离心 D型系列多级离心泵GDLW系列不锈钢多级离 S型单级双吸离心泵 IH型卧式不锈钢化工离心TSWA型卧式多级离心泵 IHF系列氟塑料衬里离心 ISGD型低转速离心泵ISW型卧式管道离心泵 ISGB型便拆立式管道离 PBG型屏蔽式管道泵SFB、SFBX不锈钢耐 PF型强耐腐蚀离心泵 GDLF型立式不锈钢多级ISWR型卧式热水管道离 LHP立式屏蔽泵排污泵系列JYWQ系列自动搅匀排污 QXB型潜水离心式曝气机 ZW型自吸式排污泵GW型管道排污泵 AS型潜水排污泵 YW液下排污泵QW潜水排污泵 QWP型不锈钢防爆潜水排 LW立式无阻塞排污泵AS/AV型撕裂潜水排污 WQK/QG带切割装置排 YWJ型自动搅匀液下泵WQ型潜水无梗塞排污泵 NL型泥浆泵 NL型不锈钢防爆泥浆泵WL型立式排污泵 WQ/S型带刀切碎式潜水 PW型卧式污水泵真空泵系列SKA系列水环式真空泵 2X型双级旋片式系列真空 2XZ系列双级旋片式真空XD系列单级旋片式真空泵 SZB型水环式真空泵 SK系列水环式真空泵2SK系列水环式真空泵 2X型真空泵 2XZ系列直联旋片式真空SK-0.15 直联水环 SZ系列水环式真空泵及压 2SK系列两级水环真空泵罗茨与旋片真空机组2BE水环式真空泵及压缩罗茨泵-水环泵机组 SZ系列水环式真空泵2SK系列不锈钢两级水环 ZKJ真空箱机组 2BV系列水环式真空泵磁力泵系列CQ型不锈钢磁力泵 ZCQ型自吸式磁力泵 CQB-F型氟塑料磁力泵CQB-G型高温保温磁力 CQ系列耐腐蚀磁力泵 CQB型磁力泵CQB-G高温磁力驱动泵 CQ型工程塑料磁力驱动泵 ZCQ系列不锈钢防爆自吸CQG型立式磁力管道泵 MT-HTP型高温磁力泵 MP型磁力驱动循环泵化工泵系列IR型耐腐蚀保温泵 IH型不锈钢化工泵 IH型化工泵IHF型氟塑料化工泵 FSB型氟塑料合金离心泵 PF型强耐腐蚀聚丙烯离心SY型耐腐蚀液下泵 FB1系列全不锈钢离心泵 ISWH化工不锈钢管道泵IHF氟塑料衬里离心泵 FS型卧式玻璃钢离心泵 FY系列液下泵IHZ型耐腐蚀化工泵 WSY、FSY型玻璃钢液 FB、AFB型耐腐蚀泵XWJ无梗塞纸浆泵 IS、IH型系列无泄漏化 SL型耐腐蚀玻璃钢管道泵FYS型工程塑料耐腐蚀液 PWF型耐腐蚀污水泵 FYS型耐腐蚀液下泵FB型不锈钢耐腐蚀泵 S型玻璃钢离心泵 FY型液下式化工泵GBW型浓硫酸离心泵 GBY型浓硫酸液下泵 CZ系列标准化工泵FS型工程塑料离心泵1. 泵的型号含义?扬程m；2-级数例2:250YS-150×2250-吸入口直径mm；YS-第一级为双吸的离心泵;150-单级扬程m;2－级数例3：40AYII－40×240－吸入口直径mm；AY－离心式油泵（吸入为顶部吸入结构）；II－资料类型代号为2类；40－单级扬程m；2－级数例4：80AYP－10080－吸入口直径mm；AYP－离心式油泵（吸入口为轴向水平结构）；100－单级扬程m例5：DY46－50×6DY－多级离心油泵；46－设计点流量为46m3/h；50－单级扬程m；6－级数例6：2GC－5×42－泵入口直径mm被25除后的整数；GC－锅炉给水泵；5－缩小1/10的比转数数值, 即泵的比转数为504－级数例7：8SH－9A8-泵入口直径mm被25除后的整数；SH-单级双吸式水平中开卧式水泵；9-缩小1/10的比转数数值, 即泵的比转数为90；A-叶轮经过第一次切割例8：IS80-65-160IS－单级单吸清水离心泵；80－吸入口直径mm；65－排出口直径mm；160－叶轮名义尺寸mmDSJH－单级双吸两端支撑离心流程泵；4－排出口直径mm被25除后的整数；6－吸入口直径mm被25除后的整数；13.1/4－叶轮直径mm被25除后的整数或分数；H－叶轮型式代号G－高速；B－部份流泵；L－立式；1－1级齿轮增速；7.5－流量m3/h；404－扬程m例11：GSB-L2-15/100GS－高速；B－部份流泵；L－立式；2－2级齿轮增速；15－流量m3/h；100－扬程m例12:DG85-67×9DG-中压锅炉给水泵；85-流量m3/h；67-单级扬程m；9-级数例13:SZ-2S－水环式；Z－真空泵；2－规格序号；例14:4PW4－出口直径被25除的整数mm；P－杂质泵；W－污水例15:1－缸数；D－电驱动；B－比例泵；0.04－流量m3/h；150－压力kgf/cm2例16:JZ－中机座；250－流量, 升/时；1.3－压力MPa例17:JT－特年夜机座；1600－流量, 升/时；2.5－压力MPa例18:JD-160/16JD－年夜机座；160－流量升/时；16－压力kgf/cm2例19:JW-微机座；M-缸体型式为隔膜式；4-流量, 升/时；-压力kgf/cm2例20:JT-2×500/16JT-特年夜机座;2-缸数为2;500-流量,升/时；16-压力kgf/cm2。

塑料液下泵型号意义及设计

塑料液下泵型号意义及设计一、塑料液下泵概述：塑料液下泵过流部件均采用超高分子量聚乙烯工程塑料制成，既具有优异的耐腐性，又具有非常好的耐磨性和优良的抗冲击性。

在输送磷酸、混酸、氢氟酸、氟硅酸、电解液、石灰水、污水等含颗粒的腐蚀性液体方面显示了优良的性能。

液下泵适用于输送含有大量颗粒的腐蚀性料浆(料浆的重量浓度<20%，固体颗粒直径<0.5mm。

不锈钢液下泵的适用温度为90℃以下，在介质和工况相同的条件下可替代价格昂贵的特种不锈钢和氟塑料液下泵。

二、塑料液下泵设计特点：过流部件采用性能优异的超高分子量聚乙烯(UHMW-PE)整体模压而成，该材质被称为国际上最新颖的耐腐蚀液下泵用耐腐耐磨工程塑料，最特出的优点是：在所有工程塑料中，它具有最优异的耐磨性、耐冲击性、抗蠕变性，同时还具有极好的耐腐蚀性能，适用于输送-20℃-90℃范围内的酸性碱性料浆和酸性碱性清液.该系列工程塑料液下泵批量生产多年来，经300多家用户，1000多个岗位的使用，其耐温性、防腐性、机械稳定性、耐磨性以及运行费用的经济性都得到了用户的认可，因此该产品是一个性能稳定性的、技术成熟的、用户欢迎的、定型的防腐型泵类产品，是稀贵金属泵的理想替代产品。

(一)、有色金属湿法冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等湿法冶炼中的各种酸液、碱液、腐蚀性矿浆、电解液、废酸、污水等介质的输送。

(二)、硫酸磷肥业：稀酸、母液、含硅胶的氟硅酸、磷酸料浆等介质的输送。

(三)、水处理环保业：可输送各种带杂质的污水。

(四)、农药、染料、精细化工业：可输送含溶剂的酸、碱液体、混合酸，还可输送含溶济的料浆及含溶剂的酸、碱性料浆。

特别说明：用户如在腐蚀性方面有特殊要求，本系列泵的泵体、叶轮等可根据用户的需要用聚偏氟乙丙稀(F2)或聚丙稀(pp)等材料制作。

三、塑料液下泵型号意义：进出口(mm):50/32流量：125-1235(I/min)扬程：7-35(m)电压：380/220(v)转速：2900(r/min)功率：0.25-11(kw)四、塑料液下泵安装注意事项：1.如果出口管位置高于泵，就要在出口处加装一个逆止阀。

常用水泵型号代号及含义

常用水泵型号代号及含义★常用水泵型号代号DL------多级立式清水泵 BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵 DA1-------多级卧式清水泵 QJ-------潜水泵★泵型号意义：如:40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h）15-单级扬程（M）如：200QJ20-108/8 200-表示机座号200 QJ--潜水电泵20-流量20m3/h 108---扬程108M 8---级数8级★水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。

水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。

扬程，用H表示，单位是M。

对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。

对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。

★电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）★水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。

由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。

BA型泵单级单吸悬臂式离心泵，流量为4.5~360米³/时，扬程为8~98米，介质温度在80℃以下。

以8BA-18A为例：8-代表吸入管接头为8英寸；BA-代表单级单吸悬臂式离心泵；18-代表缩小1/10后化为整数的比转数；A-代表缩小了外径的叶轮。

SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~12500米³/时，扬程为9～140米，介质温度小于80℃。

如48SH-22：48-代表吸入管接头为48英寸，即入口直径为1.2米；SH-代表单级双吸泵壳水平中开的卧式离心泵；22-代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～550米。

液下泵型号及参数

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

YW液下式排污泵为立式液下式结构，工作时泵体浸在水中，液下深度可达0.5～5m,并采用独特的单叶片或双叶片叶轮结构,能有效通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒。

产品执行JB/T6525-92《离心式污水泵的技术条件》标准。

液下泵型号及参数
型号意义
产品特点
1、可变的液位安装深度：机组为立式液下式结构，可根据用户的要求采用不同的液下安装深度，使用极为方便。

2、单管或双管安装：本型泵根据用户要求选择不同的安装方式;可选择单管或双管安装。

3、降低维修成本：采用新材料制作而成的机械密封，及优质的轴承，大大提高了密封的安全性和机组的可靠性。

4、过流能力强：特殊的叶轮防堵设计，确保了运行高效且无堵塞。

工作条件
流量：2～850 m3/h
扬程范围：3～45m
额定转速n：1450～2900r/min 介质温度：-15℃～+60℃
介质密度：≤1.3×103kg/m3
介质PH值：5～9
系统高工作压力：≤0.6Mpa
性能参数。

FYS型工程塑料液下泵型号及意义

FYS型工程塑料液下泵型号及意义一、FYS型工程塑料液下泵产品介绍：FYS型耐腐蚀液下泵系立式单级单吸离心泵，用于输送不含固体颗粒及不易结晶的腐蚀性液体，主要解决强腐蚀介质输送问题。

本泵特点是立式结构，泵体、叶轮部分浸没在液体中，故占用较小面积，轴封无泄漏现象，因而适用于输送腐蚀性液体。

本泵可按防爆区域和非防爆区域选用，凡在防爆区域使用配置防爆型电机，这类电机分三种组级型号，当使用条件含各种易燃易爆混合时，应选用最高组级。

二、FYS型工程塑料耐腐蚀液下泵产品特点：FYS型工程塑料耐腐蚀液下泵，是一种直接浸入化学介质中进行抽送液体的立式离心泵，泵整体上溶合了非金属和金属的优点于一体为设计目的，采用工程塑料和金属整体衬包，复合、挤出等制造工艺，具有耐腐蚀、钢性好、无泄漏、重量轻、维修方便等优点。

依据介质、温度的差异，为满足不同用户的需求，本厂可分别选用聚全氟乙丙烯(F46)和增强聚丙烯材料(FRPP)生产FYS型玻璃钢液下泵，适用温度F46，-50℃～120℃，FRPP，-5℃～90℃。

FYS型液下泵广泛应用于制酸、染料、农药、制药、冶炼、石化、电镀、环保等行业。

详见耐腐蚀性能表。

注：为防止液下泵负载空转，损坏动静轴承，可配用我厂生产“ZK”型多功能自控器。

三、FYS型工程塑料耐腐蚀液下泵型号意义：四、FYS型工程塑料耐腐蚀液下泵性能范围：液下深度：250mm~3000mm、流量：1.5m3/h~400m3/h、扬程：6m~50m、转速：1450r/min~2900r/min、使用温度：-5℃~ 105℃型号意义：50 FYS—25—1000EE表示泵轴材质1000表示液下深度1000mm 25表示扬程为25m FYS表示耐腐蚀塑料液下泵50表示进口直径mm 结构与材质A：增强聚丙烯—耐腐蚀不锈钢(FRPP—1Cr18Ni9Ti)B：增强聚丙烯—钛(FRPP—Ti)C：增强聚丙烯—其它金属D：增强聚丙烯—氟塑合金E：增强聚丙烯—丙烯包塑除轴之外，与介质接触零件的材质有以下几种：F4、氮化硅、碳化硅、钛合金、增强聚丙烯为防止热胀冷缩变形引起的各种问题，泵的连接管采用复合材料钢管内外包塑。

LY液下泵型号

应用范围LY型长轴液下泵是立式、单级、单吸长轴液下泵，广泛应用于热电厂、化工厂、污水处理厂、炼钢厂、轧钢厂、造纸厂、水泥厂等工业部门。

性能参数流量Q：2～400m3/h扬程：5～100m温度：-20℃～+120℃结构特点LY型长轴液下泵接轴结构安全可靠转子部件可以轴向调整转子部件采用多点支撑，泵运转安全可靠。

滑动轴承采用外润滑或自润滑泵起动时，叶轮已浸没在介质中，因而起动容易，不存在排气抽空问题采用双端蜗壳泵体（口径80mm上），转子部件受径力小，轴挠度小，滑动轴承磨损小，寿命长。

从电机端看，泵为顺时针方向旋转。

型号意义LY40-160LY--长轴液下化工泵40--出口直径mm160--叶轮名义直径mm结构图性能参数注：如需更大口径泵的性能参数表请向本公司索要！FY系列立式液下泵型号Model 叶轮型式泵额定转速Rated speed n=2900r/min泵额定转速Rated speed n=1450r/min流量Qm3/h扬程Hm效率Eff.η%相对密度≤1.0相对密度≤1.35相对密度≤1.84流量Qm3/h扬程Hm效率Eff.η%相对密度≤1.0相对密度≤1.35相对密度≤1.84功率电机型号Motor功率电机型号Motor功率电机型号Motor功率电机型号Motor功率电机型号Motor功率电机型号Motor kW kW kW kW kW kW25FY-203.22024.5 1.1Y802-2 1.5Y90S-2 2.2Y90L-21.6519.50.75Y802S-40.75Y802-4 1.1Y90S-4A 2.816 1.44150FY-502005069.555Y250M-475Y280S-475Y280S-4132227015Y180L-622Y200L2-630Y225M-6 A1824137Y225S-445Y225M-41221811Y160L-615Y180L-622Y200L2-6200FY-204002076.537Y225S-445Y225M-475Y280S-4265973.511Y160L-615Y180L-618.5Y200L1-6 A36016.230Y200L-430Y200L-445Y225M-4240711Y160L-611Y160L-615Y180L-6200FY-324003276.555Y250M-475Y280S-490Y280M-426514.573.515Y180L-622Y200L2-630Y225M-6 A36325.545Y225M-455Y250M-475Y280S-42421115Y180L-618.5Y200L1-622Y200L2-6200FY-504005074.590Y280M-4110Y315S-4132Y315-4265227030Y225M-637Y250M-645Y280S-6 A3634175Y280S-495Y280M-4110Y315-42421822Y200L2-630Y225M-637Y250M-6250FY-126001230Y200L-437Y225S-4400511Y160L-611Y160L-618.5Y200L1-6 A5401122Y180L-430Y200L-436157.5Y160M-611Y160L-615Y180L-6 B5001037Y225S-4334 4.511Y160L-6250FY-226502455Y250M-475Y280S-44341118.5Y200L1-622Y200L2-637Y250M-6 A60020400930Y225M-6 B5501637Y225S-445Y225M-4368711Y160L-615Y180L-622Y200L2-6250FY-5065052132Y315M1-4160Y315M1-44342345Y280S-655Y280M-675Y315S-6 A5504590Y280M-4132Y315M1-4160Y315M2-43682030Y225M-645Y280S-655Y280M-6 B5004075Y280S-4110Y315S-4160Y315M2-43341822Y200L2-637Y250M-645Y280S-6 C4503055Y250M-475Y280S-4110Y315S-430013.518.5Y200L1-622Y200L2-637Y250M-6300FY-229502275Y280S-4110Y315S-4160Y315M2-46351022Y200L2-637Y250M-655Y280M-6 A9002090Y280M-4132Y315M1-4600930Y225M-645Y280S-6 B8001655Y250M-475Y280S-4110Y315S-4535718.5Y200L1-622Y200L2-637Y250M-6300FY-45100044160Y315M2-46692055Y280M-675Y315S-6110Y315M2-6 A90038132Y315M1-46001745Y280S-655Y280M-690Y315M1-6 B85030110Y315S-4160Y315M2-456813.537Y250M-675Y315S-6350FY-40150040200Y315L-410001875Y315S-6132Y315M3-6160Y315L-6 A140030160Y315M2-493013.555Y280M-675Y315SW-690Y315M1-6 B130025132Y315M1-487011C130020110Y315S-4160Y315M2-4870937Y250M-655Y280M-675Y315S-6不锈钢液下泵结构图及性能参数型号Model 叶轮型式泵额定转速Rated speed n=1450r/min泵额定转速Rated speed n=970r/min 流量Qm3/h扬程Hm效率Eff.η%相对密度≤1.0相对密度≤1.35相对密度≤1.84流量Qm3/h扬程Hm效率Eff.η%相对密度≤1.0相对密度≤1.35相对密度≤1.84功率电机型号Motor功率电机型号Motor功率电机型号Motor功率电机型号Motor功率电机型号Motor功率电机型号Motor kW kW kW kW kW kW150FY-322003271.530Y200L-437Y225S-445Y225M-413214.56811Y160L-611Y160L-615Y180L-6 A18225.522Y180L-430Y200L-437Y225S-4122117.5Y160M-611Y160L-611Y160L-6150FY-502005069.555Y250M-475Y280S-475Y280S-4132227015Y180L-622Y200L2-630Y225M-6 A1824137Y225S-445Y225M-41221811Y160L-615Y180L-622Y200L2-6200FY-204002076.537Y225S-445Y225M-475Y280S-4265973.511Y160L-615Y180L-618.5Y200L1-6 A36016.230Y200L-430Y200L-445Y225M-4240711Y160L-611Y160L-615Y180L-6200FY-324003276.555Y250M-475Y280S-490Y280M-426514.573.515Y180L-622Y200L2-630Y225M-6 A36325.545Y225M-455Y250M-475Y280S-42421115Y180L-618.5Y200L1-622Y200L2-6200FY-504005074.590Y280M-4110Y315S-4132Y315-4265227030Y225M-637Y250M-645Y280S-6 A3634175Y280S-495Y280M-4110Y315-42421822Y200L2-630Y225M-637Y250M-6250FY-126001230Y200L-437Y225S-4400511Y160L-611Y160L-618.5Y200L1-6 A5401122Y180L-430Y200L-436157.5Y160M-611Y160L-615Y180L-6 B5001037Y225S-4334 4.511Y160L-6250FY-226502455Y250M-475Y280S-44341118.5Y200L1-622Y200L2-637Y250M-6 A60020400930Y225M-6 B5501637Y225S-445Y225M-4368711Y160L-615Y180L-622Y200L2-6250FY-5065052132Y315M1-4160Y315M1-44342345Y280S-655Y280M-675Y315S-6 A5504590Y280M-4132Y315M1-4160Y315M2-43682030Y225M-645Y280S-655Y280M-6 B5004075Y280S-4110Y315S-4160Y315M2-43341822Y200L2-637Y250M-645Y280S-6 C4503055Y250M-475Y280S-4110Y315S-430013.518.5Y200L1-622Y200L2-637Y250M-6300FY-229502275Y280S-4110Y315S-4160Y315M2-46351022Y200L2-637Y250M-655Y280M-6 A9002090Y280M-4132Y315M1-4600930Y225M-645Y280S-6 B8001655Y250M-475Y280S-4110Y315S-4535718.5Y200L1-622Y200L2-637Y250M-6300FY-45100044160Y315M2-46692055Y280M-675Y315S-6110Y315M2-6 A90038132Y315M1-46001745Y280S-655Y280M-690Y315M1-6 B85030110Y315S-4160Y315M2-456813.537Y250M-675Y315S-6350FY-40150040200Y315L-410001875Y315S-6132Y315M3-6160Y315L-6 A140030160Y315M2-493013.555Y280M-675Y315SW-690Y315M1-6 B130025132Y315M1-487011C130020110Y315S-4160Y315M2-4870937Y250M-655Y280M-675Y315S-6FYB型不锈钢液下泵FYB型不锈钢液下泵是本单位在传统耐腐蚀液下泵基础上改进技术，经改进设计而生产的新型泵；液下泵取消了其他…液下泵。

fyuc型工程塑料低转速悬臂渣浆液下泵说明书

fyuc型工程塑料低转速悬臂渣浆液下泵说明书注：根据题目为"fyuc型工程塑料低转速悬臂渣浆液下泵说明书"的要求，以下是相应的说明书格式的文章：fyuc型工程塑料低转速悬臂渣浆液下泵说明书一、产品概述fyuc型工程塑料低转速悬臂渣浆液下泵是一款专为处理渣浆液的工程泵，采用优质的工程塑料材料制造而成。

本产品具有低转速、高耐磨、高强度等特点，适用于多种工业领域的渣浆液输送。

二、产品特点1. 原理简介fyuc型工程塑料低转速悬臂渣浆液下泵采用悬臂结构，通过电机带动叶轮旋转，从而产生负压吸入渣浆液体，并通过输送管道将渣浆液送至目标位置。

2. 材料选择本产品采用优质的工程塑料材料制造，具有耐磨、耐腐蚀、耐高温等特点，能够适应多种工况环境。

3. 低转速设计为了降低能耗和减少泵体磨损，fyuc型工程塑料低转速悬臂渣浆液下泵采用低转速设计，有效延长使用寿命。

4. 高效节能本产品的电机采用高效节能型号，具有功率小、效率高的特点，能够在工作中减少能耗，并节约能源。

5. 安全可靠本产品采用先进的密封技术，确保泵体内部不会发生泄漏，并配备安全保护装置，保证设备在工作时的安全可靠性。

三、使用方法1. 安装a. 将fyuc型工程塑料低转速悬臂渣浆液下泵固定在泵座上，确保泵体与泵座完全连接。

b. 连接输送管道，确保密封良好。

2. 启动a. 确保电源线接触良好，并打开电源开关。

b. 通过控制面板设置所需的转速和运行时间。

c. 按下启动按钮，泵将开始工作。

3. 停止在需要停止泵的时候，按下停止按钮，泵将停止工作。

四、维护保养1. 定期检查每隔一段时间，应进行一次泵的检查，包括检查电机运行状况、检查密封件磨损情况、检查泵体有无异物等。

2. 清洗维护在泵长时间不使用或者使用后，应进行清洗和保养工作，包括清洗泵体内部、更换密封件和润滑油等。

3. 注意事项a. 使用前，请确保电源和安全开关正常工作。

b. 在使用过程中，如发生异常，应立即停止使用并检查。
