PCB常见封装形式

PCB常见封装形式PCB（Printed Circuit Board）是现代电子产品中常见的电路板，它承载着各种电子元器件，并通过导线将它们连接起来。

在PCB设计中，封装形式是指将电子元器件封装成一种特定的形式，以便安装在PCB上并与其他电子元器件进行连接和交互。

下面是PCB常见的封装形式的详细介绍。

1. DIP（Dual Inline Package）封装：DIP封装是最早也是最常见的封装形式之一、它由一个典型的矩形外壳和两行并列的引脚组成，适用于手工插入和焊接。

DIP封装在很多电子设备中都得到广泛应用，如计算机主板、控制器和集成电路等。

2. SOP（Small Outline Package）封装：SOP封装是一种较小封装形式，也被称为表面安装封装。

它比DIP封装更紧凑，引脚是通过封装底部来连接到PCB上，通过焊接固定。

SOP封装在电脑、手机、摄像头等小型电子设备中广泛使用，特别适用于需要高密度安装的应用场景。

3. QFP（Quad Flat Package）封装：QFP封装是一种平面封装，引脚以四个面上的直线形式排列。

它具有高密度布局，便利的焊接方式以及良好的散热能力。

QFP封装多用于中型和大型集成电路，如处理器、芯片组、FPGA等。

4. BGA（Ball Grid Array）封装：BGA封装是一种表面安装技术，其中芯片的引脚通过小球连接到底部PCB上。

BGA封装能够提供更高的引脚密度和更好的电子器件封装性能。

它被广泛用于高端处理器、存储器芯片、图形卡等。

5. SOT（Small Outline Transistor）封装：SOT封装是一种具有非常小尺寸的表面类型封装，主要用于半导体器件中的晶体管。

SOT封装是一种可变封装形式，适用于多种尺寸和功耗要求。

它通常在手机、电视、网络设备等小型设备中使用。

6. LCC（Leaded Chip Carrier）封装：LCC封装是一种具有引脚的表面封装型号。

PCB封装大全

PCB封装大全2009-12-27 21:14贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5现将常用的元件封装整理如下：电阻类及无极性双端元件 AXIAL0.3-AXIAL1.0无极性电容 RAD0.1-RAD0.4有极性电容 RB.2/.4-RB.5/1.0二极管DIODE0.4及DIODE0.7石英晶体振荡器 XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻（POT1、POT2） VR1-VR5protel元器件封装大全2009-07-05 14:09元件代号封装备注电阻 R AXIAL0.3电阻 R AXIAL0.4电阻 R AXIAL0.5电阻 R AXIAL0.6电阻 R AXIAL0.7电阻 R AXIAL0.8电阻 R AXIAL0.9电阻 R AXIAL1.0电容 C RAD0.1 方型电容电容 C RAD0.2 方型电容电容 C RAD0.3 方型电容电容 C RAD0.4 方型电容电容 C RB.2/.4 电解电容电容 C RB.3/.6 电解电容电容 C RB.4/.8 电解电容电容 C RB.5/1.0 电解电容保险丝FUSE FUSE二极管 D DIODE0.4 IN4148 二极管 D DIODE0.7 IN5408 三极管 Q T0-126三极管Q TO-3 3DD15 三极管Q T0-66 3DD6 三极管Q TO-220 TIP42 电位器VR VR1电位器VR VR2电位器VR VR3电位器VR VR4电位器VR VR5元件代号封装备注插座 CON2 SIP2 2脚插座 CON3 SIP3 3插座 CON4 SIP4 4插座 CON5 SIP5 5插座 CON6 SIP6 6插座 CON16 SIP16 16插座 CON20 SIP20 20整流桥堆D D-37R 1A直角封装整流桥堆D D-38 3A四脚封装整流桥堆D D-44 3A直线封装整流桥堆D D-46 10A四脚封装集成电路U DIP8(S) 贴片式封装集成电路U DIP16(S) 贴片式封装集成电路U DIP8(S) 贴片式封装集成电路U DIP20(D) 贴片式封装集成电路U DIP4 双列直插式集成电路U DIP6 双列直插式集成电路U DIP8 双列直插式集成电路U DIP16 双列直插式集成电路U DIP20 双列直插式集成电路U ZIP-15H TDA7294集成电路U ZIP-11H元件封装电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP (搜索con可找到任何插座)双列直插元件 DIP晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

【经典】AD9.0PCB封装大全

1、"POT2)VR1-VR5
当然，我们也可以打开C:
\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装。
这些常用的元件封装，大家最好能把它背下来，这些元件封装，大家可以把它拆分成两部分来记如电阻AXIAL
0."3可拆成AXIAL和
O."3,AXIAL翻译成中文就是轴状的,
还有一个就是电阻，在DEVICE库中，它也是简单地把它们称为RES1和RES2不管它是100Q还是470KQ都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL
0."3元件封装,而功率数大一点的话,可用AXIAL
0."4,AXIAL
元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：
以晶体管为例说明一下：
晶体管是我们常用的元件之一，在DEVICE LIB库中，简简单单的只有NPN与PNP之分，但实际上，如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013有TO-92A，TO-92B,还有TO-5, TO-46, TO-52等等，千变万化。
2."IntLibDIP-8/JG008/SO8
DIP-14/DO14
DIP-14TI Logic Gate
2."lntLib非门18连HEADER張器
/8051/8751/8951位CPU
20存EPROM2764储器
21数DAC0832模转换22模ADC0809数转换23锁74373存器
24施CD40106密特触发器25D74触发器protel元器件封装大全

17种元器件PCB封装图鉴大全，值得收藏！

17种元器件PCB封装图鉴大全，值得收藏！器件封装的构建是PCB设计中的一个重要环节，小小的一个错误很可能导致整个板子都不能工作以及工期的严重延误。

常规器件的封装库一般CAD工具都有自带，也可以从器件原厂的设计文档、参考设计源图中获取。

封装名称与图形如下No.1晶体管No.2晶振No.3电感No.4接插件No.5Discrete ComponentsNo.6晶体管No.7可变电容No.8数码管No.9可调电阻No.10电阻No.11排阻No.12继电器No.13开关No.14跳线No.15集成电路No.161.5mmBGANo.171mmBGA1.27BGA良好合格的一个器件封装，应该需要满足以下几个条件：1、设计的焊盘，应能满足目标器件脚位的长、宽和间距的尺寸要求。

特别是要注意：器件引脚本身产生的尺寸误差，在设计时要考虑进去--- 特别是精密、细节的器件和接插件。

不然，有可能会导致不同批次来料的同型号器件，有时候焊接加工良率高，有时候却发生大的生产品质问题！因此，焊盘的兼容性设计(合适、通用于多数大厂家的器件焊盘尺寸设计），是很重要的!关于这一点，最简单的要求和检验方法就是：把实物的目标器件放到PCB板的焊盘上进行观察，如果器件的每个引脚都处在相应的焊盘区域里。

那这个焊盘的封装设计，基本上是没有多大问题。

反之，如果部分引脚不在焊盘里，那就不太好。

2、设计的焊盘，应该有明显的方向标识，最好是通用、易辨别的方向极性标识。

不然，在没有合格的PCBA实物样品做参考的时候，第三方（SMT工厂或私人外包）来做焊接加工，就容易发生极性焊反，焊错的问题！3、设计的焊盘，应该能符合具体那个PCB线路厂本身的加工参数、要求和工艺。

比如，能设计的焊盘线大小、线间距、字符长宽是多少等等。

如果PCB尺寸较大，建议大家按市面流行、通用的PCB工厂的工艺进行设计，以因品质或商业合作问题而发生更换PCB供应商的时候，可选择的PCB厂家太少而耽搁了生产进度。

PCB封装大全

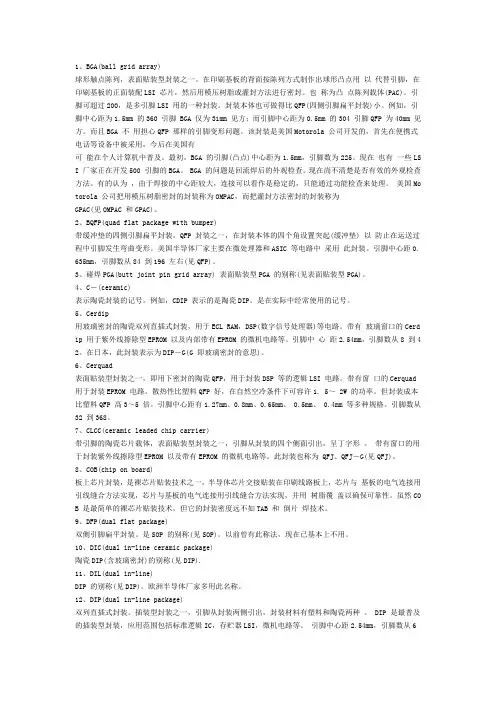

1、BGA(ball grid array)球形触点陈列，表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体(PAC)。

引脚可超过200，是多引脚LSI 用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚 BGA 仅为31mm 见方；而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方。

而且BGA 不用担心QFP 那样的引脚变形问题。

该封装是美国Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。

最初，BGA 的引脚(凸点)中心距为1.5mm，引脚数为225。

现在也有一些LS I 厂家正在开发500 引脚的BGA。

BGA 的问题是回流焊后的外观检查。

现在尚不清楚是否有效的外观检查方法。

有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。

美国Mo torola 公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC(见OMPAC 和GPAC)。

2、BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。

QFP 封装之一，在封装本体的四个角设置突起(缓冲垫) 以防止在运送过程中引脚发生弯曲变形。

美国半导体厂家主要在微处理器和ASIC 等电路中采用此封装。

引脚中心距0. 635mm，引脚数从84 到196 左右(见QFP)。

3、碰焊PGA(butt joint pin grid array) 表面贴装型PGA 的别称(见表面贴装型PGA)。

4、C－(ceramic)表示陶瓷封装的记号。

例如，CDIP 表示的是陶瓷DIP。

是在实际中经常使用的记号。

5、Cerdip用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。

ad9_PCB

© Copyright FJUT 2012
3 PCB的设计实例-布线
