雷达工作频段隔离器环形器的选择

雷达的工作频率：雷达工作原理核心是雷达发射一定频率的电磁波，并接收目标反射回来的回波，根据回波判定目标的某些状态。

雷达发射的电磁波的频率就是它的工作频率。

雷达波段(radar frequency band) 指雷达发射电波的频率范围。

其度量单位是赫兹(Hz)或周/秒(C/s)。

大多数雷达工作在超短波及微波波段，其频率范围在30~300000兆赫，相应波长为10米至1毫米。

不同波段雷达的波长不同：1、波长短，分辨率高，穿透性差，容易被吸收；2、波长长，分辨率低，穿透性强。

不同波段的雷达功能搜索雷达，工作频段（VHF、UHF、L）；搜索跟踪雷达，工作波段（L、S、C）；火控、成像雷达，工作波段（C、X、Ku）；弹载雷达，工作频段（X、Ku、K、Ka、V、U、W）。

雷达频率选择雷达虽然能在很宽的频率范围内工作，但不同频率具有不同的工作特性，适合不同的用途，因此在设计雷达时须慎重选择频率。

雷达频率对天线发射增益、天线有效接收面积（一定发射增益时）、发射功率、接收机噪声、传播损耗、气象回波等雷达性能的影响较为明显，在很大程度上决定了雷达的类型、作用距离、精度、分辨率、抗干扰能力、体积重量、机动性和费用等重要指标。

因此，雷达频率是雷达诸参数中最重要的参数。

隔离器，环形器产品实物图：L波段（1.0-2.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI6466A1T2NF 1.0 ~ 2.00.617 1.410030N-F+10 ~ +70 UIYBCI6466A1T2SF 1.0 ~ 2.00.617 1.410030SMA-F+10 ~ +70 UIYBCC6466A1T2NF 1.0 ~ 2.0 0.6 17 1.4 100 100 N-F +10 ~ +70 UIYBCC6466A1T2SF 1.0 ~ 2.0 0.6 17 1.4 100 100 SMA-F +10 ~ +70S波段（2.0-4.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI3234A2T4SF 2.0 ~ 4.00.618 1.310030SMA-F+10 ~ +70 UIYBCI3234A2T4NF 2.0 ~ 4.00.618 1.310030N-F+10 ~ +70 UIYBCC3234A2T4SF 2.0 ~ 4.0 0.6 17 1.35 100 100 SMA-F +10 ~ +70 UIYBCC3234A2T4NF 2.0 ~ 4.0 0.6 17 1.35 100 100 N-F +10 ~ +70C波段（4.0-8.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI2122A4T8SF 4.0 ~ 8.00.518 1.310020SMA-F-55 ~ +85 UIYBCI2122A4T8NF 4.0 ~ 8.00.518 1.310020N-F-55 ~ +85 UIYBCC2122A4T8SF 4.0 ~ 8.0 0.5 18 1.3 100 100 SMA-F -55 ~ +85 UIYBCC2122A4T8NF 4.0 ~ 8.0 0.5 18 1.3 100 100 N-F -55 ~ +85X波段（8.0-12.0GHz）同轴隔离器/环形器/嵌入式（带线）隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1318A8T12SF8.0 ~ 12.00.518 1.36010SMA-F-55 ~ +85 UIYBCC1318A8T12SF8.0 ~ 12.00.518 1.36060SMA-F-55 ~ +85 UIYBDI815A8T12 8.0 ~ 12.0 0.5 18 1.3 30 2 TAB -55 ~ +85 UIYBDC815A8T12 8.0 ~ 12.0 0.5 18 1.3 30 30 TAB -55 ~ +85Ku波段（12.0-18.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1318B12T18SF12.0 ~ 18.00.518 1.36010SMA-F-55 ~ +85 UIYBCC1318B12T18SF12.0 ~ 18.00.518 1.36060SMA-F-55 ~ +85K波段（18.0-26.5GHz）同轴隔离器：Model Number Freq.Range(MHz)InsertionLossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1024A18T265KF18.0 ~ 26.5 1.616 1.6102 2.92mm-F-30 ~ +70 Ka波段（26.5-40.0GHz）同轴隔离器/环形器：Model Number Freq.Range(MHz)InsertionLossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYBCI1318D265T40KF 26.5 ~ 40.0 1.2 15 1.5 10 2 2.92-F -55 ~ +85 UIYBCC1318D265T40KF26.5 ~ 40.0 1.215 1.51010 2.92-F-55 ~ +85优译更多隔离器/环形器产品推荐：射频隔离器环形器。

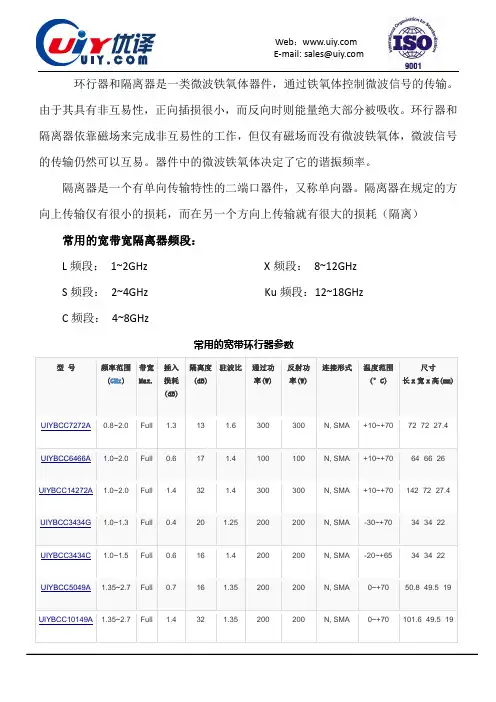

Ku-Band宽带同轴环形器-12-18GHz

环行器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。

由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。

环行器和隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号的传输仍然可以互易。

器件中的微波铁氧体决定了它的谐振频率。

隔离器是一个有单向传输特性的二端口器件，又称单向器。

隔离器在规定的方向上传输仅有很小的损耗，而在另一个方向上传输就有很大的损耗（隔离）常用的宽带宽隔离器频段：L频段：1~2GHz X频段：8~12GHzS频段：2~4GHz Ku频段：12~18GHzC频段：4~8GHz常用的宽带环行器参数12-18GHz宽带Ku Band同轴环形器具体参数12-18GHz宽带Ku Band同轴环形器尺寸关于环形器的概述：环形器是将进入其任一端口的入射波，按照由静偏磁场确定的方向顺序传入下一个端口的多端口器件。

环行器是有数个端的非可逆器件。

其显著特点为能够单向传输高频信号能量，分为微光学光纤、电子环形器，在隔离器、双工器、反射放大器中有良好的应用。

环行器的突出特点是单向传输高频信号能量，它控制电磁波沿某一环行方向传输，多用于高频功率放大器的输出端与负载之间，起到各自独立，互相“隔离”的作用。

负载阻抗在变化甚至开路或短路的情况下都不影响功放的工作状态，从而保护了功率放大器。

环形器它具有体积小、频带宽、插损小等特点，因而应用十分广泛，可用于雷达/通讯系统里使收/发信号互相隔离，收发可共用同一个天线。

关于优译：优译创立于中国深圳市，注册资金2亿元人民币，是集军民用微波通信器件开发、设计与生产的一体化企业，产品远销海内外。

公司成立于2003年，依托产业优势，凭借过硬的专业技术，以国内、国际双规运营的经验模式，在微波通信行业赢得信誉和口碑，生产的产品频率范围从300KHz 至110GHz, 功率可高达20KW，广泛使用于民用、军事、航天、空间技术等领域。

优译公司始终秉承“诚信为先、顾客至上、科技引领、敢于创新”的经营理念，坚持以“技术优势为根本，以市场需求为导向”。

无人机通信频段划分-隔离器、环形器

无人机通信频段划分----隔离器、环形器无人机、通信频段、隔离器、环形器、工信部根据《中华人民共和国无线电频率划分规定》及我国频谱使用情况，规定840.5-845MHz、1430-1444MHz和2408-2440MHz频段用于无人驾驶航空器系统。

1、840.5-845MHz可用于无人驾驶航空器系统的上行遥控链路。

其中，841-845MHz也可采用时分方式用于无人驾驶航空器系统的上行遥控和下行遥测链路。

2、1430-1444MHz频段可用于无人驾驶航空器系统下行遥测与信息传输链路，其中，1430-1438MHz频段用于警用无人驾驶航空器和直升机视频传输，其他无人驾驶航空器使用1438-1444MHz频段。

3、2408-2440MHz频段可作为无人驾驶航空器系统上行遥控、下行遥测与信息传输链路的备份频段。

相关无线电台站在该频段工作时不得对其他合法无线电业务造成影响，也不能寻求无线电干扰保护。

4、上述频段的信道配置，所用无线电设备发射功率、无用发射限值和接收机的邻道选择性应符合相关要求。

5、频率使用、无线电台站设置和所用无线电发射设备应符合国家无线电管理及无人驾驶航空器系统管理有关规定。

在此列举一些无人机禁区：机场、高楼林立的CBD、人群聚集的地方、高压线、手机基站、很多人放风筝的地方、钢筋混凝土地面、铁塔、铁矿、深水码头、远离海岸的水面、军事设施等。

市面上以大疆产品为居多，这里简单讲讲，大疆通常为2.4Ghz，也就是约.2400Mhz。

此工作频段位于无人机系统下行链路。

假如你是一位因新奇而去玩的飞手，请注意：远离电场、磁场比较强的设施，防止信号丢失。

下面简单介绍几款隔离器环形器可用于无人机通信频段无人机通信频段隔离器外形尺寸图无人机通信频段环形器指标参数无人机通信频段环形器外形尺寸图以上简单介绍了两款隔离器环形器的指标参数及外形尺寸，无人机通信频段隔离器环形器还有更多尺寸可以选择。

优译主要生产的产品：射频隔离器、环形器、同轴衰减器、负载、合路器、功分器、电桥、滤波器、放大器等微波通讯产品。

隔离器参数指标 -回复

隔离器参数指标-回复什么是隔离器参数指标？隔离器参数指标是指衡量隔离器性能的关键指标。

隔离器是一种电子设备，能够在两个或多个电路之间提供电气隔离，以防止信号干扰或电流泄漏。

隔离器参数指标的好坏直接影响到隔离器的性能以及整个系统的稳定性和安全性。

常见的隔离器参数指标包括隔离电压、隔离电流、隔离耐压、隔离电阻、隔离功耗和频率响应等。

第一步：什么是隔离电压？隔离电压是指隔离器能够承受的最高电压。

它表示隔离器两个电路之间的最大电压差，超过隔离电压时，隔离器将无法保证电路之间的隔离效果，可能会发生电气击穿现象，导致电路损坏或人员安全问题。

因此，隔离电压是衡量隔离器绝缘性能好坏的重要指标。

第二步：什么是隔离电流？隔离电流是指隔离器两个电路之间通过的电流。

隔离电流的大小取决于输入端电压、输出端电阻以及隔离器内部的电阻等因素。

隔离电流大的隔离器意味着输入端和输出端之间存在较低的电阻，并且能够较好地隔离两个电路，从而保证信号传输的准确性。

第三步：什么是隔离耐压？隔离耐压是指隔离器能够承受的最高电压，在不击穿的情况下保持隔离效果的能力。

隔离耐压是隔离电压的一种表征方式，通常用来衡量隔离器对高压干扰信号的抵抗能力。

较高的隔离耐压意味着隔离器在高压环境下仍能保持一定的隔离效果，有效地防止信号干扰。

第四步：什么是隔离电阻？隔离电阻是指隔离器输入端和输出端之间的电阻值。

它反映了隔离器通电后对电流的隔离程度。

隔离电阻值越大，表示两个电路之间的电流泄漏越小，隔离效果越好。

隔离电阻是衡量隔离器绝缘效果的重要参考指标。

第五步：什么是隔离功耗？隔离功耗是指隔离器在工作过程中所消耗的功率。

隔离器通常会将输入端的功率转换成输出端的功率，并且在这个过程中会产生一定的功耗。

隔离功耗的大小通常与隔离器的设计以及使用的隔离技术有关。

较低的隔离功耗有助于提高隔离器的效率和节能性能。

第六步：什么是频率响应？频率响应是指隔离器对不同频率信号的响应能力。

隔离器参数指标 -回复

隔离器参数指标-回复隔离器参数指标是用于评估隔离器性能的一组重要指标。

隔离器是一种常用的电子器件，用于将输入信号与输出信号之间进行电气隔离，以确保信号的可靠性和安全性。

隔离器参数指标的评估涉及到多个方面，包括隔离性能、工作频率范围、输入输出电压范围、温度稳定性等。

在本文中，我将重点阐述隔离器参数指标，并逐步回答相关问题。

第一部分：隔离性能隔离器的隔离性能是评估其最重要的指标之一。

它表示了隔离器能够有效地隔离输入信号和输出信号之间的电气连接。

隔离性能通常通过两个参数来评估，即耐压和绝缘电阻。

耐压是指隔离器能够承受的最大电压，而绝缘电阻则表示隔离器在工作状态下的电气隔离程度。

1. 什么是耐压？耐压是指隔离器能够承受的最大电压。

它是隔离器能够工作的最大电压范围，通常以伏特（V）为单位表示。

耐压是隔离器参数指标中的一项关键指标，它表示了隔离器能够承受的最大电压，超过该电压可能会导致隔离器损坏或失效。

2. 什么是绝缘电阻？绝缘电阻是指隔离器在工作状态下的电气隔离程度。

它是隔离器隔离输入信号和输出信号之间电气连接的指标，通常以欧姆（Ω）为单位表示。

绝缘电阻越高，表示隔离器的电气隔离能力越强，输入信号和输出信号之间的电气干扰也会减少。

第二部分：工作频率范围工作频率范围是评估隔离器参数指标的另一个重要方面。

它表示了隔离器能够正常工作的频率范围。

在评估隔离器的工作频率范围时，我们通常关注两个参数，即截止频率和带宽。

1. 什么是截止频率？截止频率是指隔离器能够正常工作的最高频率。

它是隔离器参数指标中的一个重要参数，表示了隔离器能够传输信号的最高频率。

超过截止频率的信号将无法被隔离器传输或被传输时会出现失真。

2. 什么是带宽？带宽是指隔离器能够传输信号的频率范围。

它是隔离器参数指标中的另一个重要参数，表示了隔离器能够传输信号的频率范围。

隔离器的带宽可以通过截止频率和特定信噪比来确定。

第三部分：输入输出电压范围隔离器的输入输出电压范围是评估隔离器参数指标的第三个重要方面。

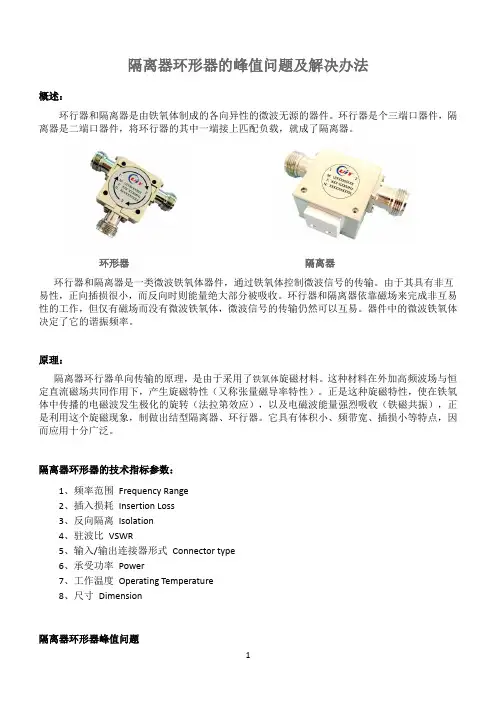

隔离器环形器的峰值问题及解决办法

隔离器环形器的峰值问题及解决办法概述：环行器和隔离器是由铁氧体制成的各向异性的微波无源的器件。

环行器是个三端口器件，隔离器是二端口器件，将环行器的其中一端接上匹配负载，就成了隔离器。

环形器隔离器环行器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。

由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。

环行器和隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号的传输仍然可以互易。

器件中的微波铁氧体决定了它的谐振频率。

原理：隔离器环行器单向传输的原理，是由于采用了铁氧体旋磁材料。

这种材料在外加高频波场与恒定直流磁场共同作用下，产生旋磁特性（又称张量磁导率特性）。

正是这种旋磁特性，使在铁氧体中传播的电磁波发生极化的旋转（法拉第效应），以及电磁波能量强烈吸收（铁磁共振），正是利用这个旋磁现象，制做出结型隔离器、环行器。

它具有体积小、频带宽、插损小等特点，因而应用十分广泛。

隔离器环形器的技术指标参数：1、频率范围Frequency Range2、插入损耗Insertion Loss3、反向隔离Isolation4、驻波比VSWR5、输入/输出连接器形式Connector type6、承受功率Power7、工作温度Operating Temperature8、尺寸Dimension隔离器环形器峰值问题一、问题描述：对于相对频宽小于15％的低场环行器和隔离器，一般都不会出现峰值（及高次模）。

对于大于25％宽频时，有人认为铁氧体结环行器，相当于开路谐振器。

在这个谐振器中有混合谐振模、即高次模，这个高次模在中心导体和接地面间的纵向不均匀，磁场磁化不均匀，它扰乱了铁氧体环行器的场分布，同时，还有大量辐射能量，还由于高次模的产生使输入、输出电路中的阻抗元件直接耦合，还能形成附谐振电路。

在这个谐振频率使损耗加大，使输出的相位发生旋转，破坏隔离器环行器的特性。

二、解决方法：1，中心导体不能偏离对称面，保证中心导体的中心与样品圆心同心合一。

5G频段隔离器环形器选型

我国第五代移动通信系统（简称“5G系统”）频率使用规划取得重大进展。

规划明确了3300-3400MHz（原则上限室内使用）、3400-3600MHz和4800-5000MHz频段作为5G系统的工作频段；规定5G系统使用上述工作频段，不得对同频段或邻频段内依法开展的射电天文业务及其他无线电业务产生有害干扰；同时规定，自发布之日起，不再受理和审批新申请3400-4200MHz和4800-5000MHz频段内的地面固定业务频率、3400-3700MHz 频段内的空间无线电台业务频率和3400-3600MHz频段内的空间无线电台测控频率的使用许可。

面向5G时代，我国通信各界紧锣密鼓的筹备已然开始：从标准的讨论制定，到产品研发和部署，再到设备性能功能的测试，一切都为了5G腾飞。

为响应5G时代，并根据目前产业现状，优译作为射频通信隔离器、环行器制造厂商，现给大家推出5G相关隔离器，环行器系列产品：首先给大家推荐一款高功率环形器，此款环形器峰值功率可高达6000W：高功率环形器外形尺寸：环形器实物图展示：为顺应5G时代发展，都走向小型化设计，我司也给大家推出几款小型环形器隔离器：1、表贴隔离器：2、表贴环形器3、小型表贴式环形器4、嵌入式隔离器/环形器（微带线隔离器/环形器）：带线环形器具体指标参数参考，更多频段可直接联系我们：带线环形器实物图展示：优译主要生产产品：同轴隔离器、嵌入式（带线）隔离器、宽带隔离器、双节隔离器、表面封装（SMT）隔离器、微带（基片）隔离器、波导隔离器、高功率隔离器、同轴环形器、带线环形器、宽带环形器、双节环形器、表贴环形器、微带环形器、高功率环形器、同轴衰减器、同轴负载、滤波器、电桥、耦合器、双工器等微波通讯产品，更多产品可参考优译官网.。

环行器隔离度计算公式

环行器隔离度计算公式隔离度是指环行器在运行过程中对不同元件之间的隔离程度，是衡量环行器性能的重要指标之一。

在工程实践中，需要通过一定的计算方法来评估环行器的隔离度，以确保其在实际应用中能够满足要求。

本文将介绍环行器隔离度的计算公式及其应用。

环行器隔离度计算公式的基本原理是通过分析环行器内部各元件之间的相互作用关系，确定其隔离性能。

在实际应用中，隔离度的计算方法可以根据具体情况进行调整，但一般都包括以下几个步骤：1. 确定环行器内部元件的特性参数，包括但不限于阻尼系数、质量、刚度等。

这些参数将直接影响隔离度的计算结果，因此需要进行准确的测量和分析。

2. 建立环行器的数学模型，包括各元件之间的相互作用关系和运动方程。

通过对环行器的动力学特性进行建模，可以更好地理解其隔离性能，并为后续的计算提供基础。

3. 根据环行器的数学模型，推导出隔离度的计算公式。

一般来说，隔离度可以通过振动传递函数或能量传递函数来表示，这些函数可以反映环行器在不同频率下的隔离性能。

4. 进行隔离度的计算和分析。

根据所得的计算公式，可以通过数值模拟或实验测试的方法来评估环行器的隔离性能。

通过对不同工况下的隔离度进行分析，可以为环行器的优化设计和应用提供参考。

在实际工程中，环行器的隔离度计算公式可以根据具体情况进行调整和优化。

例如，在考虑环行器的非线性特性时，需要采用适当的非线性模型和计算方法；在考虑环行器与外部环境的相互作用时，需要考虑外部扰动对隔离性能的影响等。

因此，隔离度的计算方法需要结合具体的工程需求和实际情况来确定。

除了隔离度的计算公式，环行器的隔离性能还可以通过其他方法进行评估。

例如，可以采用频率响应函数、冲击响应函数等方法来分析环行器的隔离性能；也可以通过模态分析、有限元分析等方法来评估环行器的动力学特性。

这些方法可以为环行器的设计和优化提供更多的参考信息。

总之，环行器隔离度的计算公式是评估其性能的重要工具，通过合理的计算方法和分析手段，可以更好地理解环行器的隔离性能，并为其优化设计和应用提供参考。

无菌隔离器的技术参数

无菌隔离器的技术参数无菌隔离器是一种用于实验室操作中的无菌环境下进行病原菌培养和传染病研究的仪器。

它采用高效过滤器和负压系统，可以有效隔离操作区域内的空气，防止污染物的进入。

下面将介绍无菌隔离器的主要技术参数。

一、外部尺寸和重量：无菌隔离器的外部尺寸和重量是选择仪器时的重要考虑因素。

通常，无菌隔离器的尺寸会根据不同的实验需求有所不同，一般会有标准型和大型两种规格可供选择。

在选择时，需要根据实验室的空间以及工作人员的操作需求来确定合适的尺寸。

二、无菌操作区域尺寸：无菌操作区域是无菌隔离器内部的一个封闭空间，进行实验操作时需要将手臂伸入其中。

因此，无菌操作区域的尺寸影响着操作的舒适性和便捷性。

一般情况下，无菌操作区域的尺寸应能满足实验操作的需要，并考虑到无菌操作时的人体工程学要求。

三、过滤效率和洁净度：无菌隔离器的过滤器是维持无菌环境的关键部件，其过滤效率直接影响着操作区域内微生物的污染程度。

无菌隔离器的过滤效率应满足相关的国家标准要求，通常要求对直径大于0.3微米的颗粒物过滤效率在99.99%以上。

洁净度是指无菌隔离器内部的空气中微生物的数量，通常以空气中的微生物落点数来表示。

洁净度越高，表示无菌隔离器内部的空气越干净。

一般情况下，洁净度要求符合ISO 5级别以上。

四、操作方式：无菌隔离器的操作方式一般有两种：手动和自动。

手动操作需要人工控制，并可能导致人为误操作。

自动操作则是通过设置相应的程序，由仪器自动控制运行，操作简便且减少了误操作的风险。

五、照明系统：无菌隔离器内部的照明系统是保证操作区域内有足够光照的关键。

一般来说，照明系统应具备高亮度和均匀性，能提供足够的照明效果，以确保操作者能清晰地观察操作区域。

此外，照明系统还应具备防爆、防水等功能，以确保实验操作的安全性和稳定性。

六、负压系统：无菌隔离器内部的负压系统是实现隔离区域空气流通的关键。

负压系统能够通过循环将无菌操作区域内的空气排出并净化后重新循环，从而使无菌区域内的空气保持洁净。

环形器原理及规格推荐

概述：环形器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。

隔离器是一个有单向传输特性的二端口器件（如图）。

环形器是一个有单向传输特性的三端口器件（如图）。

隔离器环行器它具有体积小、频带宽、插损小等特点，因而应用十分广泛。

SMA接头环形器 N接头隔离器环行器原理：环形器的存在是因为发射和接收信号共用一个天线，就要用环形器把信号区分来，使得从发射机里发射到天线上去的信号直接上天线，不至于到接收机里面去，从天线上接收的信号到接收机里面，不至于到发射机。

环形器运用的是1/4波长的一个微波原理。

主要生产的环行器有以下几种连接形式：多种封装类型均可制定包含6G频率环行器，欢迎致电咨询。

下面简单介绍几款不同封装形式包含6G频率的环行器：0.7-10.0GHz表贴环形器指标参考：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYSC12A703T748 703 ~ 748 0.5 18 1.3 30 30 SMT -40 ~ +85 UIYSC12A758T803 758 ~ 803 0.5 18 1.3 30 30 SMT -40 ~ +85 UIYSC12A791T862 791 ~ 862 0.5 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A824T894 824 ~ 894 0.5 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A880T960 880 ~ 960 0.5 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A1230T1250 1230 ~ 1250 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A1330T1390 1330 ~ 1390 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A1427T1517 1427 ~ 1517 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A1565T1585 1565 ~ 1585 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A1616T1620 1616 ~ 1620 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A1710T1785 1710 ~ 1785 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A1710T2170 1710 ~ 2170 0.5 18 1.3 30 30 SMT -40 ~ +85 UIYSC12A1805T1880 1805 ~ 1880 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A1920T1990 1920 ~ 1990 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A2110T2170 2110 ~ 2170 0.3 23 1.2 30 30 SMT -40 ~ +85Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYSC12A2300T2500 2300 ~ 2500 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A2400T2600 2400 ~ 2600 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A2496T2690 2496 ~ 2690 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A2500T2700 2500 ~ 2700 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A2700T3100 2700 ~ 3100 0.5 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A2900T3300 2900 ~ 3300 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A31T36 3100 ~ 3600 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A33T36 3300 ~ 3600 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A37T42 3700 ~ 4000 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A42T44 4200 ~ 4400 0.3 21 1.2 30 30 SMT -40 ~ +85 UIYSC12A44T5 4400 ~ 5000 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A48T5 4800 ~ 5000 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A5T55 5000 ~ 5500 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A5T6 5000 ~ 6000 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A55T6 5500 ~ 6000 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A58T62 5800 ~ 6200 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A62T68 6200 ~ 6800 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A65T7 6500 ~ 7000 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A7T8 7000 ~ 8000 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A79T84 7900 ~ 8400 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A85T95 8500 ~ 9500 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A9T10 9000 ~ 10000 0.4 20 1.25 30 30 SMT -40 ~ +85 ✧List are specify frequency range and other ranges available.✧Please enter below information when inquiry and mark * is must.* 1. The specific frequency range* 2. Power handling (Forward, Reverse, Peak, etc.).3. Other special request if have (Insertion Loss, Isolation, VSWR, Temperature, Dimension, etc.)0.7-10.0GHz表贴环形器机械图：0.7-10.0GHz带线环行器频率指标参考：Model NumberTemp.(°C)(MHz) Max(dB) Min(dB)Max Power(W) Power(W)TypeUIYDC1212B703T748 703 ~ 748 0.5 18 1.3 60 60 TAB -40 ~ +85 UIYDC1212B758T803 758 ~ 803 0.5 18 1.3 60 60 TAB -40 ~ +85 UIYDC1212B791T862 791 ~ 862 0.5 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B824T894 824 ~ 894 0.5 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B880T960 880 ~ 960 0.5 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B1230T1250 1230 ~ 1250 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B1330T1390 1330 ~ 1390 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B1427T1517 1427 ~ 1517 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B1565T1585 1565 ~ 1585 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B1616T1620 1616 ~ 1620 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B1710T1785 1710 ~ 1785 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B1710T2170 1710 ~ 2170 0.5 18 1.3 60 60 TAB -40 ~ +85 UIYDC1212B1805T1880 1805 ~ 1880 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B1920T1990 1920 ~ 1990 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2110T2170 2110 ~ 2170 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2300T2500 2300 ~ 2500 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2400T2600 2400 ~ 2600 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2496T2690 2496 ~ 2690 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2500T2700 2500 ~ 2700 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2700T3100 2700 ~ 3100 0.5 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B2900T3300 2900 ~ 3300 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B3100T3600 3100 ~ 3600 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B3300T3600 3300 ~ 3600 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B3700T4200 3700 ~ 4000 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B4200T4400 4200 ~ 4400 0.3 21 1.2 60 60 TAB -40 ~ +85 UIYDC1212B4400T5000 4400 ~ 5000 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B4800T5000 4800 ~ 5000 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B5000T5500 5000 ~ 5500 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B5000T6000 5000 ~ 6000 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B5500T6000 5500 ~ 6000 0.3 23 1.2 60 60 TAB -40 ~ +850.7-10.0GHz带线环行器机械图：5.8-10.0GHz带线环行器频率指标参考：Model NumberTemp.(°C) (GHz) Max(dB) Min(dB)Max Power(W) Power(W)TypeUIYDC815A58T62 5.8 ~ 6.2 0.5 20 1.25 30 30 TAB -40 ~ +85 UIYDC815A6T8 6.0 ~ 8.0 0.6 17 1.35 30 30 TAB -40 ~ +85 UIYDC815A71T95 7.1 ~ 9.5 0.6 15 1.45 30 30 TAB -40 ~ +85 UIYDC815A77T88 7.7 ~ 8.8 0.4 20 1.25 30 30 TAB -40 ~ +85 UIYDC815A79T84 7.9 ~ 8.4 0.3 23 1.2 30 30 TAB -40 ~ +85 UIYDC815A8T85 8.0 ~ 8.5 0.3 23 1.2 30 30 TAB -40 ~ +85 UIYDC815A85T95 8.5 ~ 9.5 0.35 23 1.2 30 30 TAB -40 ~ +85 UIYDC815A9T10 9.0 ~ 10.0 0.35 23 1.2 30 30 TAB -40 ~ +85 UIYDC815A93T10 9.3 ~ 10.0 0.35 23 1.2 30 30 TAB -40 ~ +85✧List are specify frequency range and other ranges available.✧Please enter below information when inquiry and mark * is must.* 1. The specific frequency range* 2. Power handling (Forward, Reverse, Peak, etc.). 3. Other special request if have (Insertion Loss, Isolation, VSWR, Temperature, Dimension, etc.)5.8-10.0GHz带线环行器机械图：4.0-7.2GHz同轴环行器指标参考：Model NumberTemp.(°C)(GHz) Max(dB) Min(dB)Max Power(W) Power(W)Type UIYCC1522A40T42SF 4.0 ~ 4.2 0.3 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A4T5NF 4.0 ~ 5.0 0.5 18 1.3 60 60 N-F -40 ~ +85 UIYCC1522A42T47SF 4.2 ~ 4.7 0.35 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A44T5SF 4.4 ~ 5.0 0.4 18 1.3 60 60 SMA-F -40 ~ +85 UIYCC1522A45T55NF 4.5 ~ 5.5 0.5 18 1.3 60 60 N-F -40 ~ +85 UIYCC1522A44T51SF 4.4 ~ 5.1 0.4 18 1.3 60 60 SMA-F -40 ~ +85 UIYCC1522A47T52SF 4.7 ~ 5.2 0.35 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A5T55SF 5.0 ~ 5.5 0.3 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A5T6SF 5.0 ~ 6.0 0.4 20 1.25 60 60 SMA-F -40 ~ +85 UIYCC1522A5T6NF 5.0 ~ 6.0 0.5 18 1.3 60 60 N-F -40 ~ +85 UIYCC1522A5T7SF 5.0 ~ 7.0 0.5 18 1.3 60 60 SMA-F -40 ~ +85 UIYCC1522A51T585SF 5.1 ~ 5.85 0.35 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A55T6SF 5.5 ~ 6.0 0.3 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A565T715SF 5.65 ~ 7.15 0.5 18 1.35 60 60 SMA-F -40 ~ +85 UIYCC1522A57T59SF 5.7 ~ 5.9 0.3 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A58T72SF 5.8 ~ 7.2 0.4 20 1.25 60 60 SMA-F -40 ~ +85 ✧List are specify frequency range and other ranges available.✧Please enter below information when inquiry and mark * is must.* 1. The specific frequency range* 2. Power handling (Forward, Reverse, Peak, etc.)* 3. Connect type (SMA Male/ Female, N Male/ Female, etc.). 4. Other special request if have (Insertion Loss, Isolation, VSWR, Temperature, Dimension, etc.)4.0-7.2GHz同轴环行器机械图：更多微波通讯产品：同轴隔离器、嵌入式（带线）隔离器、宽带隔离器、双节隔离器、表面封装（SMT）隔离器、微带（基片）隔离器、波导隔离器、高功率隔离器、同轴衰减器、同轴终端（负载）、滤波器、放大器、功分器、电桥、定向耦合器、波导同轴转换、双工器/三工器等可参考优译官网。

隔离器环形器的技术指标参数

概述：环形器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。

隔离器是一个有单向传输特性的二端口器件（如图）。

环形器是一个有单向传输特性的三端口器件（如图）。

隔离器环行器它具有体积小、频带宽、插损小等特点，因而应用十分广泛。

下面简单介绍一下隔离器环形器几个重要的技术指标参数：隔离器环形器1、频率范围（Frequency Range）：即为隔离器环形器使用的频率带宽。

频率范围是指无线解码器在规定的失真度和额定输出功率条件下的工作频带宽度，即无线解码器的最低工作频率至最高工作频率之间的范围。

常用通信系统频率划分：频率范围常用符号用途3Hz-30KHz VLF（甚低频）电话、长距离导航、时标30KHz-300KHz LF（低频）导航、信标、电力信通信300KHz-3MHz MF（中频）调幅广播、业余无线电3MHz-30MHz HF（高频）短波广播、军用通信30MHz-300MHz VHF（甚高频）电视、调频广播、空中管制、车辆通信、导航300MHz-3GHz UHF（特高频）电视、空间遥测、雷达导航、移动通信3GHz-30GHz SHF（超高频）微波接力、卫星和空间通信、雷达30GHz-300GHz EHF（极高频）雷达、微波接力、射电天文学LTE频谱划分：常用频率划分：L波段1-2GHz Q波段30-50GHzS波段2-4GHz U波段40-60GHzC波段4-8GHz V波段50-75GHzX波段8-12GHz E波段60-90GHzKu波段12-18GHz W波段75-110GHzK波段18-26.5GHz F波段90-140GHzKa波段26.5-40GHz D波段110-170GHz2、插入损耗（Insertion Loss）：简称插损，当某一器件或部件接入传输电路后所增加的衰减，单位用db表示。

对于隔离器环形器而言，插损越小产品性能越好。

3、反向隔离（Isolation）：在隔离器环形器中也就是隔离器环形器的隔离度，是指本振货信号泄露到其他端口的功率与原有功率之比，单位用db表示。

隔离器环形器参数表

铁氧体隔离器环形器在射频系统中是十分基础与重要的。

它们属于被动铁氧体器件，在射频能量系统的角色就如交通指挥员一样，按研发者需要的方向引导信号的走向。

它们的功能表现为：是一种单向传输电磁波的器件，当电磁波沿正向传输时，可将功率馈给负载，对来自负载的反射波则产生较大衰减，这种单向传输特性可以用于隔离负载变动对信号源的影响。

选择一款隔离器或环形器的时候，弄明白哪些是在操作中会影响整个设计的参数非常重要。

隔离器环形器的三个主要的参数是插损、驻波比和隔离度。

一般来讲，这三个参数的选择与带宽必须相互权衡，也就是，带宽越宽，这三个参数的指标会有所降低。

隔离度，驻波比，插损的S参数图1、插损插损描述的是信号从铁氧体隔离器或环形器的一端口传输到另一端口的过程中损失的能量。

它本质上是用来测算工程师使用的隔离器或环形器损失的能量。

如我们上面所述，它们是被动元器件，所以信号它们中通过的时候要用消耗信号本身的能量。

在系统操作中，信号通过设备时会造成一些衰减，这个衰减值也就是损耗，用dB这个单位来衡量。

插损越高，信号通过隔离器或环形器时损耗的能量就越多，这个损耗的能量在通过设备的过程中转化成热能。

然而，插损的数值非常小，所以在系统中使用隔离器环形器来接收信号是值得实施的。

通常插损的是指是0.4dB，在窄带中可以小到0.15dB，宽带中可以高到1.7dB。

2、驻波比VSWR全称voltage standing wave ratio，即电压驻波比。

它是由两个边界相遇（通常在源满足负载的情况下）的不完美阻抗匹配产生的驻波的最大电压与最小电压的比率。

这种驻波是由反射离开边界的能量产生的，并且沿着它来到的方式返回。

用隔离器和环形器的情况下，驻波比是用于衡量你通过隔离器传输多少信号到收发器，从而返回多少能量的。

驻波越低越让人满意，它意味着从隔离器环形器端口1反射回来的能量越少。

3、隔离度对于隔离器，可能较重要的参数便是隔离度。

隔离度是衡量一个信号泄露到其他端口的功率与输入功率之比，单位dB。

环形器测试可能出现的问题及解决办法

1、环形器的定义：环行器是一个有单向传输特性的三端口器件，它表明器件从 1 到2，从 2 到 3 和从 3 到1 是导通的，反过来信号从2到1，从3到2和从1到3是隔离的。

改变铁氧体偏置场的方向可改变信号导通的方向在环行器的一个端口端接匹配负载就可以作为隔离器。

环形器由磁化的铁氧体片、传输线和输入输出连接器组成。

环形器以下简单说明环形器安装可能出现的问题及问题分析：1、环形器安装：如果信号直接从输入端到接收端，判断：①天线和环形器是否开路②环形器方向是否接反了③天线是坏的2、环形器＋衰减器：②端口要接300W匹配负载，未接匹配负载③端会烧坏(②端口开路③端口会烧掉)。

2、表贴环形器安装方法：阻抗匹配50Ω，前面N多元器件，阻抗不匹配也是不可用。

端口阻抗匹配要5OΩ，阻抗大了并联，阻抗小了串联一个电阻。

带线、表贴连接形式的隔离器环形器的阻抗匹配都是50Ω。

环形器3个端口都是50Ω，隔离器2个端口都是50Ω。

端口要做焊盘，引脚用来固定。

底部要做焊盘，起固定、接地作用。

表贴环形器外表接地，线路板（PCB板）大于表贴的端口。

刷锡膏贴上去过回流焊。

注意表贴环形器/隔离器底部要做个缺口，焊盘要比器件底部稍小一点，过回流焊锡会流出来，流到端口就会发生短路。

环形器技术指标：优译主要生产：同轴隔离器、嵌入式（带线）隔离器、宽带隔离器、双节隔离器、表面封装（SMT）隔离器、微带（基片）隔离器、波导隔离器、高功率隔离器、同轴环形器、带线环形器、宽带环形器、双节环形器、表贴环形器、微带环形器、高功率环形器、同轴衰减器、同轴负载、滤波器、电桥、耦合器、双工器等微波通讯产品。

射频隔离器环形器应用于5G、VHF、UHF、FM等通讯领域-频率范围：10MHz-110GHz

一、概述：1、射频隔离器/环形器的定义：环形器和隔离器是由铁氧体制成的各向异性的微波无源的器件。

环形器是个三端口器件，隔离器是二端口器件，将环形器的其中一端接上匹配负载，就成了隔离器。

隔离器端口构建图环形器端口构件图2、隔离器/环形器的应用：（1）隔离器常用在微波信号传输系统中，尤其要用于功放的输出级，防止设备输出端过大的反射信号对前级的影响。

（2）环形器通常可作为双工器使用,在环形器的一个端口接上匹配的负载，也可作为隔离器使用实物图如下：同轴环行器同轴隔离器产品实物图：产品实物图：5、当下的5G时代，隔离器/环行器产品当然也是不可或缺的一部分产品，目前都指向小型外形尺寸图：表贴隔离器Model Number Freq.Range(MHz)InsertionLossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYSI10A2496T26902496 ~ 26900.321 1.23010SMT-40 ~ +85 UIYSI10A32T343200 ~ 34000.321 1.23010SMT-40 ~ +85 UIYSI10A33T363300 ~ 36000.3520 1.253010SMT-40 ~ +85 UIYSI10A34T363400 ~ 36000.321 1.23010SMT-40 ~ +85 UIYSI10A47T54700 ~ 50000.321 1.23010SMT-40 ~ +85 UIYSI10A48T54800 ~ 50000.321 1.23010SMT-40 ~ +85外形尺寸图：实物图：6、在欧洲频谱分配中，其中700MHz 也是5G 广覆盖的频段，也可使用如下表贴环形器：Model NumberFreq. Range (MHz)Insertion Loss Max(dB)Isolation Min(dB)VSWR MaxForward Power(W)Reverse Power(W)Connector TypeTemp.(°C)UIYSC25A700T750 700 ~ 750 0.3 23 1.2 100 100 SMT -30 ~ +70 UIYSC25A700T800700 ~ 8000.4201.25100100SMT-30 ~ +70Mechanical Drawing7、5G 毫米波频段24.25-27.5GHz 微带隔离器/环形器：Model Number Freq. Range (GHz) Insertion Loss Max(dB)Isolation Min(dB) VSWR Max Forward Power(W)Reverse Power(W)Connector Type Temp.(°C) UIYMI56A22T26 22 ~ 26 0.7 17 1.35 10 3 Microstrip -55 ~ +85 UIYMI56A2425T27524.25 ~ 27.50.7171.35103Microstrip-55 ~ +85Mechanical DrawingΦ3.1 [1.185]Φ25.4 [1.000]M:UIYXXXXXXX 123XXXXXXXXXX N:XXXXXXXXXΦ25.4 [1.000]9.0 [.354]Φ23.5 [.925]Recommended Land Pattern120°Φ1.2 [.047]1.5 [.059]50 ohm LinesΦ20.0 [.787]Φ27.0 [1.063]微带环行器：优译成立于2003年，注册资金2亿元人民币，是一家集军民用微波通信器件研发、生产、销售和技术服务于一体的综合性企业，优译公司生产的产品频率范围从10MHz到110GHz，功率可高达20KW，广泛应用于军事、航天航空、遥感测控、民用通信等领域。
