简述应变片的粘贴方法
试简述胶基箔式应变片的粘贴工艺和步骤

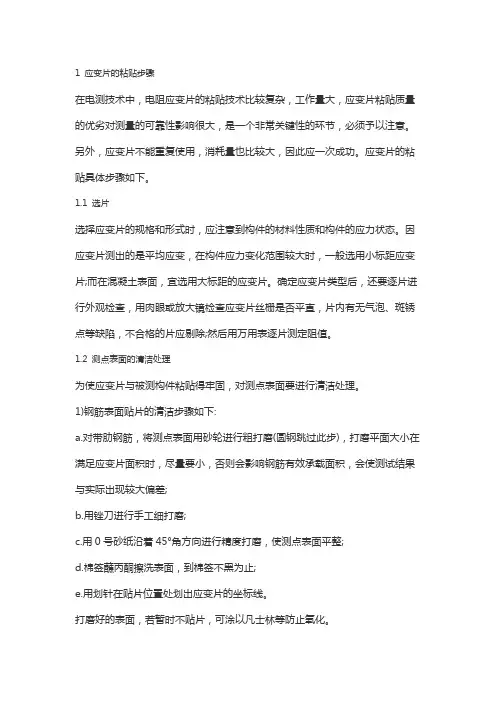

1 应变片的粘贴步骤在电测技术中，电阻应变片的粘贴技术比较复杂，工作量大，应变片粘贴质量的优劣对测量的可靠性影响很大，是一个非常关键性的环节，必须予以注意。
另外，应变片不能重复使用，消耗量也比较大，因此应一次成功。
应变片的粘贴具体步骤如下。
1.1 选片选择应变片的规格和形式时，应注意到构件的材料性质和构件的应力状态。
因应变片测出的是平均应变，在构件应力变化范围较大时，一般选用小标距应变片;而在混凝土表面，宜选用大标距的应变片。
确定应变片类型后，还要逐片进行外观检查，用肉眼或放大镜检查应变片丝栅是否平直，片内有无气泡、斑锈点等缺陷，不合格的片应剔除;然后用万用表逐片测定阻值。
1.2 测点表面的清洁处理为使应变片与被测构件粘贴得牢固，对测点表面要进行清洁处理。
1)钢筋表面贴片的清洁步骤如下:a.对带肋钢筋，将测点表面用砂轮进行粗打磨(圆钢跳过此步)，打磨平面大小在满足应变片面积时，尽量要小，否则会影响钢筋有效承载面积，会使测试结果与实际出现较大偏差;b.用锉刀进行手工细打磨;c.用0号砂纸沿着45°角方向进行精度打磨，使测点表面平整;d.棉签蘸丙酮擦洗表面，到棉签不黑为止;e.用划针在贴片位置处划出应变片的坐标线。
打磨好的表面，若暂时不贴片，可涂以凡士林等防止氧化。
2)混凝土的清洁步骤:a.测量对象为混凝土构件时，则须用喷浆方法把表面垫平(也可采用环氧树脂胶配合固化剂)，然后进行打磨清洗等工作;b.在贴片部位，还应先涂一层隔潮层，可采用环氧树脂胶配合固化剂，应变片就贴于隔潮底层上。
防潮层的厚度以一般约为0.05 mm～0.1 mm为宜，使应变片能和混凝土测点处的变形保持一致;c.待垫平层固化后，进行其他操作，与钢筋贴片类似。
1.3 贴片贴片一般采用502胶水，钢筋应水平放置。
在测点位置和应变片的底基面上，涂上薄薄一层胶水，一手捏住应变片引出线，把应变计轴线对准坐标线，上面盖一层聚乙烯塑料薄膜作为隔层，用手指在应变计的长度方向轻轻滚压，挤出片下气泡和多余的胶水，直到应变计与被测物紧密粘合为止。
应变片的布置与粘贴技术
实验一应变片的布置与粘贴技术应变片的粘贴方法根据应变片，粘贴剂，使用环境的不同而不同。
这里以常温室内测量为例。
选用普通型应变片（带有导线的KFG应变片），速干性粘贴剂（KH502胶），铝合金试件。
一、实验目的1、进一步了解应变片的结构、种类。
2、了解应变片粘贴工艺过程，初步掌握粘贴技术，粘贴质量的检查与防潮措施。
二、实验步骤1、根据实验目的，确定贴片位置和组桥方式。
布片时依据的主要原则是：a, 使测量载荷的灵敏度最高，即将应变片的灵敏轴线（即应变片的纵轴线，当这条轴线平行于最大的机械主应变方向时，应变片产生的电阻值变化最大），与试件的最大应变方向一致。
b, 清除非测量载荷对电桥输出的影响。
c, 能进行温度补偿。
2、粘贴电阻应变片的工艺过程如下：a, 初步判断应变片的好坏：拿到电阻应变片以后，用万用表测量一下电阻应变片有无电阻值，如果没有测到电阻值，立即找老师更换一片应变片，并将此初始电阻值记录下来。
b, 试件表面处理（除锈，保护膜）：在试件贴片部位需要处理的面积应大于应变片的基底面积。
清除试件表面的锈斑、漆块、油渍、残余的胶水痕迹等，并用脱脂棉沾少许酒精擦洗。
用砂纸（200目～300目）将贴片处打磨出与应变片轴线成45度角的交叉纹路，以增加试件与应变片之间的摩擦力，保证粘贴的强度。
c、确定粘贴位置：在需要测量应变的位置做好记号,使用4H 以上的硬质铅笔或划线器，用划线器轻轻划出中心线，注意在使用划线器时，不要留下深的刻痕,d、对粘贴面的脱脂和清洁：用脱脂棉球蘸丙酮溶液（或无水酒精）擦洗试件，直到试件上没有污痕为止，在清洁过程中，注意要沿着一个方向用力擦拭。
如果来回擦拭会使污物反复附着，无法擦拭干净。
e、滴粘接剂：在划中心线的位置滴一滴粘贴剂，如果涂抹粘贴剂的话，先涂抹部分的粘贴剂会出现硬化，使粘性下降，因此不使用涂抹的方式，而是把粘接剂滴在试件上。
f、粘贴：首先要确认好应变片的正反面，然后迅速的将应变片贴上，贴片时要保证应变片的中心线与试件上所划的中心线对准。
如何贴应变片及使用
钢筋表面应变片贴法1、打磨。
用220# —400# 粒度范围的砂纸打磨钢筋表面，区域大小0.8*1.5cm（因为应变片规格0.4*1.0cm），打磨好之后在贴片处轻轻打出与贴片方向呈45度角的交叉条纹；2、清洗。
用浸有丙酮或酒精的脱脂棉球清洗贴片处，直到棉球上看不见污渍为好，清洗时一定要沿单一方向进行，不要来回交替擦洗；3、贴片。
蘸取502胶，轻轻甩掉多余的胶液，然后将片子放于规定的粘贴位置（必须准确放置在规定的位置），盖上一层聚四氟乙烯膜沿应变片轴线方向用手指滚压3~4次，排净气泡并挤出多余胶液，约1分钟后从无引线端慢慢揭下聚四氟乙烯膜，下次继续使用；4、焊线。
用20w电烙铁及60%*0.8m/m焊锡焊接；5、绝缘处理。
用绝缘胶带将焊接裸露处与构件隔绝，同时将两线隔绝；6、固线。
用胶带将线固定在构件上，同时留有松弛段，胶带包紧即可，切忌过厚；7、涂胶。
（用AZ—709胶轻轻均匀涂一薄层于应变片裸露部分，对裸露部分进行防护），将703胶均匀涂于应变片上，达到完全覆盖片子即可；8、包扎。
用绝缘胶带包住片子，包住即可，切忌太厚、太紧；9、检测。
用万用表—电阻法（200欧姆量程）检测，一般为123欧姆左右。
四、实验原理和方法将电阻应变片牢固地粘贴在应变传感器的弹性敏感元件上，当被测物理量使弹性敏感元件变形时，电阻应变片也随之变形，并产生电阻变化。
将电阻应变片接入电桥电路（见图3-1），如果电桥初始平衡，则应变引起的电阻变化将使电桥失去平衡，产生输出电压U，它和各桥臂的应变片的应变间存在以下关系其中E为桥压，K为应变片的灵敏系数。
若经电阻应变仪作信号变换后送到记录仪器，就能得到反映被测物理量变化规律的永久记录。
怎样才能把电阻应变片牢固地粘贴在试件上？应当怎样把应变片接入电桥才能得到最大的输出，并尽量抑制不需要的输入？这是本次实验中要学习的内容。
五、实验步骤（一）、电阻应变片的粘贴1.用万用电表检查电阻应变片，选择阻值接近的四片应变片待用。
应变片的粘贴技术
实验一电阻应变片的选择、粘贴技术一、实验目的 1.掌握电阻应变片的粘贴工艺过程及方法 2.掌握选择应变片的原那么及粘贴质量的检查二、实验步骤1.目测电阻应变片有无折痕.断丝等缺陷, 有缺陷的应变片不能粘贴。
必须更换。
2.用数字万用表或电桥准确测量应变片电阻值的大小。
注意: 不要用手或不干净的物品直接接触应变片基底。
测量时应放在干净的书面上, 不能使其受力, 应保持平直。
记录下各个应变片的阻值, 要求应变片阻值准确到小数点后一位数字。
对于标称电阻为120欧姆的应变片, 测量时数字万用表必须打到200欧姆档位上。
所测电阻值为原始电阻。
要求同一电桥中各应变片之间阻值相差均不得大于0.5欧姆, 否那么,需要更换。
3. 试件外表处理: 实验所用试件为等强度梁, 为了粘贴结实, 必须对试件外表进展处理。
〔1〕在等强度梁选择好贴片位置, 用细纱纸打磨干净, 要求打磨成45度穿插线, 如等强度梁上以前贴好的应变片, 先用小刀铲掉。
应变片为一次性消耗材料, 粘贴后再起下来不能再用。
〔2〕用酒精棉球反复擦洗贴处, 直到棉球无黑迹为止。
〔3〕在贴片处划出十字线, 作为贴片坐标, 再用棉球擦一下。
4. 应变片粘贴在502粘贴剂瓶口打一小细孔〔用大头针〕, 以便只流出少量胶液, 一手捏住应变片的引出线, 一手拿502, 瓶口向下, 在应变片基底上挤一小滴胶水, 并用瓶口轻轻涂抹均匀, 将多余的胶水甩去, 立即放在应变贴片位置。
然后轻轻撕去塑料薄膜。
5.粘贴质量的检查〔1〕目测或用放大镜检查应变片是否粘牢,有无气泡、翘起等现象。
〔2〕用万用表检查电阻值。
正常情况下, 阻值与未贴片前的相差无几。
6.焊线用电烙铁将应变片的引线焊接到等强度反梁上的引线焊点处。
注意焊锡不要太多。
7.用兆欧表检查应变片与试件之间的绝缘组织, 应大于500M欧。
8.应变片保护用704硅橡胶覆于应变片上, 防止受潮。
三、实验所用材料及工具箱式电阻应变片等强度梁502粘接剂万用表剪刀镊子电烙铁焊丝等四、考前须知(1)手指不能直接接触502胶,否那么粘手,注意不要擦到眼睛或衣服上.(2)不要用两手握兆欧表引线端的金属局部, 防止触电；不要长时间短路, 防止烧毁兆欧表。
桥梁静载试验中应变片的粘贴
桥梁静载试验中应变片的粘贴1 引言在做桥梁静载试验的过程中，因为静载试验中桥梁的应变是靠应变片来进行传递的，所以应变片粘贴质量的好坏具有举足轻重的作用，它将直接影响测量的结果。
有时可能因为某些主要测点的应变片失效而导致测量工作失败，因此必须熟练掌握粘贴技术，以保证测量结果的准确性和可靠性。
2 应变片的选取选用应变片时应根据应变片的初始参数及试件的受力状态、应变梯度、应变性质、工作条件、测试精度等要求进行综合考虑，对于一般的结构试验可采用120Ω纸基金属丝应变片就可满足试验要求，其标距可结合试件的材料来选定，如钢材通常采用5~20mm，混凝土则用40~150mm，石材用20~40mm。
对于有特殊要求的还应该选用特种应变片，如低温应变片、高温应变片、疲劳寿命片、裂纹探测片、应力片以及适合在高压、核辐射、强磁场等条件下使用的应变片。
3 应变胶的性能、种类及选取应变胶应能可靠的将试件的应变传递到应变片的敏感栅上，其线性滞后、零飘、蠕变等特性在一定程度上影响着应变片的一些工作性能。
对应变胶性能的要求是:粘结强度高(剪切强度一般不低于3~4MPa)，电绝缘性能好，化学稳定性及公艺性好；在特殊条件下还要考虑一些其他要求，如耐高温、耐老化、耐介质(油、水、酸和碱)等。
目前常用的应变胶分为有机胶和无机胶两类，常温下用有机胶，无机胶则用于高温应变片的粘贴。
常规桥梁试验粘贴应变片的应变胶一般为快干胶和热固性树脂胶。
常用的501快干胶和502快干胶是借助于空气中微量水分的催化作用而迅速聚合固化而产生粘结强度的，该类胶的粘结强度能满足桥梁应变测试的要求。
但应该注意，随着生产厂家产品质量的优劣和存放时间的长短，快干胶的粘结强度差别很大。
通常，快干胶应在低温、干燥和避光的条件下保存。
环氧树脂胶是热固性树脂胶中常用的一种，它是靠分子聚合反应而固化、产生粘结强度的，有较高的剪切强度和防水性能、电绝缘性能。
它的主要成分是环氧树脂，并酌量加入固化剂和增韧剂等配制而成。
应变片的粘贴方法及步骤
应变片的粘贴方法及步骤应变片的粘贴是传感器制作的重要环节，应变片的粘贴质量直接影响数据测量的准确性。
为制作符合产品质量要求的传感器，规定应变片粘贴的方法和步骤如下：应变片粘贴的工序主要包括：试件的表面处理，应变片的粘贴、干燥，导线的焊接和固定，应变片的防潮处理和质量检验。
1应变片粘贴前的准备工作。
1.1应保证所粘贴的平面光滑、无划伤，面积应大于应变片的面积。
1.2应变片应平整、无折痕，不能用手和不干净的物体接触应变片的底面。
1.3粘贴所使用物品有：试件、电阻应变片、数字万用表、台钳、镊子、专用夹具、热风机、烙铁、焊锡丝、棉签、应变计粘贴剂、丙酮、无水酒精、704硅胶。
1.4将台钳固定到桌子上，把试件用台钳加紧。
2粘贴步骤2.1试件的表面处理用沾有无水酒精和丙酮的棉签反复擦拭贴片部位，直至棉签不再变黑为止，确保贴片部位清洁。
2.2应变片的粘贴在贴片部位和应变片的底面上均匀的涂上薄薄一层应变计粘贴剂。
待粘贴剂变稠后，用镊子轻轻夹住应变片的两边，贴在在试件的贴片部位。
在应变片上覆盖一层聚氯乙烯薄膜，用手指顺着应变片的长度方向用力挤压，挤出应变片下面的气泡和多余的胶水。
用手指压紧，直到应变片与试件紧密粘合为止。
松开手指，使用专用夹具将应变片和试件夹紧。
注意按住时不要使应变片移动，轻轻掀开薄膜检查有无气泡、翘曲、脱胶等现象，否则需重贴。
注意粘贴剂不要用得过多或过少，过多则胶层太厚影响应变片性能，过少则粘结不牢不能准确传递应变。
2.3应变片的干燥应变片粘贴好后应有足够的粘结强度以保证与试件共同变形。
此外，应变计和试件间应有一定的绝缘度，以保证应变读数的稳定。
因此，在贴好片后就需要进行干燥处理，用热风机进行加热干燥，烘烤4个小时，烘烤时应适当控制距离和温度，防止温度过高烧坏应变片。
2.4导线的焊接和固定将引出线焊接在应变片的接线端。
在应变片引出线下，贴上胶带纸，以免应变计引出线与被测试件接触造成短路。
焊接时注意防止假焊，焊完后用万用表在导线另一端检查是否接通。
实验一电阻应变片的粘贴技术
实验一电阻应变片的粘贴技术
材料：电阻应变片、双面胶、酒精、棉签
步骤：
1. 清洁电阻应变片表面：使用棉签蘸取酒精，擦拭电阻应变片表面，确保其表面干净无尘，无油迹。
2. 切割双面胶：使用剪刀将双面胶剪成合适的大小，比电阻应变片稍大一些。
3. 确定贴附位置：将双面胶贴在电阻应变片背面，确定贴附位置，剥掉胶纸。
4. 粘贴电阻应变片：将电阻应变片贴在需要测量应变的物体上，使用手指压实电阻应变片使其紧密贴合物体表面。
5. 测试：将电阻应变片连接到数据采集系统，进行实时应变读数测试。
注意事项：
1. 贴双面胶时要避免空气中灰尘、细菌等杂质附着。
2. 贴好电阻应变片后要避免剪切、挤压等外力影响，以防电阻应变片脱落。
3. 电阻应变片贴在物体上时要确保表面光滑，无凸起物、划痕
等影响贴合性的情况。
4. 测试过程中要避免因温度变化、机械振动等外界因素引起测量误差。
应变片认识和粘贴技巧
（2）电阻值：它是指应变片既没有粘贴，又不受外力作用的条件下，在室温 中测量的原始电阻值。目前应变片的规格已成为标准系列化，目前我国生产 的应变片名义阻值一般为120Ω，此外，还有60、80、240Ω等；
（3）灵敏度 S：当应变片粘贴在试件上之后，在沿应变片轴线方向的单向载 荷作用下，应变片的电阻变化率与被敏感栅覆盖下的试件表面上的轴向应变 的比值称为应变片的灵敏度S
(a) R1
AB C R1 R2
R3
R2
(b)
R4
A
B
C
(c)
R4 B R1
R3
R2
D
A
C
图2—3 （a）串联半桥 (b) 半桥 (C) 全桥
2021/7/17
14
３．用万用表检查绝缘及通路；
４．用惠斯顿电桥或数字万用表测量两臂（半桥：AB、BC）或两 对角（全桥：AC、 BD），检查其阻值是否大致相等，最好不超过0.5，否则应变仪不 易调平衡。
2021/7/17
6
2.敏感元件材料
对敏感材料的要求： 灵敏度K在尽可能大的应变范围内是常数；K尽可能大；具有足够的热稳
定性；电阻系数 高且受温度变化的影响小；在一定的电阻值要求下，电阻 系数越高，电阻丝的长度越短，因此可以减小电阻应变片的尺寸。
康铜是用得最广泛的电阻应变片敏感材料，康铜的K值对应变的稳定性非 常好，不但在弹性变形的范围内K保持常数，在进入塑性范围后K仍基本上保 持常数，故测量范围大。
变片粘贴位置的定位基准线。划线时，不要划到应变片覆盖范围内（图2—2 ）；
（4）清洗 一般采用纯度较高的无水乙醇、丙酮等，用尖镊子夹持脱脂棉球蘸少量
的丙酮粗略地洗去打磨粉粒，然后用无污染的脱脂棉球蘸丙酮仔细地从里向 外擦拭粘贴表面，擦一次转换一个侧面再擦，棉球四面都用过，更换新棉球 用同样的方法擦洗，直到没有污物和油渍为止。应变片背面也要轻轻擦拭干 净，干燥后待用。
电阻应变片粘贴方法与引线连接技术
电阻应变片粘贴方法与引线连接技术电阻应变片是一种常见的测量应变的传感器元件，通过测量电阻应变片的电阻值变化来获得受力物体的应变情况。
在使用电阻应变片时，常常需要将其粘贴在被测物体上，并通过引线连接到测量电路中。
以下将详细介绍电阻应变片的粘贴方法和引线连接技术。
1.电阻应变片的粘贴方法：(1)清洁被测物体表面：使用洁净无纤维布擦拭被测物体表面，确保其表面干净无污垢。
(2)选择适当的胶粘剂：通常使用导电胶粘剂，如导电胶或导电胶片。
确保胶粘剂与电阻应变片及被测物体具有良好的接触。
(3)涂抹胶粘剂：用胶刷或滴管将胶粘剂涂抹在电阻应变片的背面或被测物体表面，形成一个薄而均匀的胶层。
(4)粘贴电阻应变片：将涂抹了胶粘剂的电阻应变片贴在被测物体上，并用适当的压力使其与被测物体紧密结合。
确保电阻应变片与被测物体之间无气泡存在。
(5)等待固化：根据胶粘剂的要求，等待一段时间使其固化，以确保电阻应变片与被测物体之间的粘结牢固。
2.电阻应变片的引线连接技术：(1)引线选择：首先选择合适的引线，一般使用导线或插头连接电阻应变片与测量电路。
引线应具有良好的导电性和机械性能，以确保准确传递电阻应变片的信号。
(2)引线焊接：使用电阻焊接技术将引线与电阻应变片连接。
首先，在电阻应变片的电极上涂敷焊剂，然后将引线的导线端与电极进行对接，在适当的温度下进行焊接，直至焊点牢固。
焊接完成后，使用绝缘胶带或热缩管将焊点进行绝缘保护。
(3)引线固定：为了避免外力对引线和焊点的影响，需要对引线进行固定。
可以使用胶粘剂或绝缘胶带将引线固定在被测物体上，并避免引线在使用过程中产生应力和应变。
(4)引线保护：引线连接完成后，还需进行引线的保护工作。
使用绝缘套管或绝缘胶带对引线进行绝缘，以避免外部环境的湿度、腐蚀等因素对引线的影响。
总结：通过上述的粘贴方法和引线连接技术，可以将电阻应变片粘贴在被测物体上，并与测量电路连接。
粘贴过程中要确保胶粘剂的均匀涂抹和牢固粘结，引线连接过程中要确保焊点牢固可靠，并对引线进行固定和保护。
应变片的粘贴方法及步骤
应变片的粘贴方法及步骤Company number：【0089WT-8898YT-W8CCB-BUUT-202108】应变片的粘贴方法及步骤应变片的粘贴是传感器制作的重要环节，应变片的粘贴质量直接影响数据测量的准确性。
为制作符合产品质量要求的传感器，规定应变片粘贴的方法和步骤如下：应变片粘贴的工序主要包括：试件的表面处理，应变片的粘贴、干燥，导线的焊接和固定，应变片的防潮处理和质量检验。
1应变片粘贴前的准备工作。
应保证所粘贴的平面光滑、无划伤，面积应大于应变片的面积。
应变片应平整、无折痕，不能用手和不干净的物体接触应变片的底面。
粘贴所使用物品有：试件、电阻应变片、数字万用表、台钳、镊子、专用夹具、热风机、烙铁、焊锡丝、棉签、应变计粘贴剂、丙酮、无水酒精、704硅胶。
将台钳固定到桌子上，把试件用台钳加紧。
2粘贴步骤试件的表面处理用沾有无水酒精和丙酮的棉签反复擦拭贴片部位，直至棉签不再变黑为止，确保贴片部位清洁。
应变片的粘贴在贴片部位和应变片的底面上均匀的涂上薄薄一层应变计粘贴剂。
待粘贴剂变稠后，用镊子轻轻夹住应变片的两边，贴在在试件的贴片部位。
在应变片上覆盖一层聚氯乙烯薄膜，用手指顺着应变片的长度方向用力挤压，挤出应变片下面的气泡和多余的胶水。
用手指压紧，直到应变片与试件紧密粘合为止。
松开手指，使用专用夹具将应变片和试件夹紧。
注意按住时不要使应变片移动，轻轻掀开薄膜检查有无气泡、翘曲、脱胶等现象，否则需重贴。
注意粘贴剂不要用得过多或过少，过多则胶层太厚影响应变片性能，过少则粘结不牢不能准确传递应变。
应变片的干燥应变片粘贴好后应有足够的粘结强度以保证与试件共同变形。
此外，应变计和试件间应有一定的绝缘度，以保证应变读数的稳定。
因此，在贴好片后就需要进行干燥处理，用热风机进行加热干燥，烘烤4个小时，烘烤时应适当控制距离和温度，防止温度过高烧坏应变片。
导线的焊接和固定将引出线焊接在应变片的接线端。
在应变片引出线下，贴上胶带纸，以免应变计引出线与被测试件接触造成短路。
简述应变片的粘贴方法
简述应变片的粘贴方法
应变片是一种用于测量机械应力的传感器,通常由应变杆和应变片组成。
应变片粘贴在机械部件上,通过测量机械应力的变化来测量部件的变形。
下面是简述应变片的粘贴方法:
1. 选择合适的应变片:应变片有多种类型,如金属应变片、陶瓷应变片等。
选择应变片时需要考虑其材质、弹性模量、尺寸等因素。
2. 准备测量工具:需要准备测量工具,如夹子、扳手等。
这些工具用于固定应变片,避免应变片在测量过程中移动。
3. 清洁应变片:在粘贴前,需要将应变片清洁干净。
应变片表面可能存在灰尘、污垢等杂物,这些杂物会影响应变片的性能。
4. 选择合适的粘贴材料:应变片粘贴时需要选择合适的粘贴材料。
常用的粘贴材料包括胶黏剂、双面胶等。
选择粘贴材料时需要考虑应变片和测量工具的摩擦力、粘贴的牢固性等因素。
5. 测量应变片位置:将应变片放置在需要测量的位置,并固定好测量工具。
确保应变片粘贴牢固,避免在测量过程中移动。
6. 等待粘贴牢固:在粘贴完成后,需要等待粘贴材料干燥。
通常情况下,等待时间取决于粘贴材料的干燥速度。
7. 检查测量结果:在测量完成后,需要检查测量结果的准确性。
可以使用检查工具对应变片进行检查,确保其粘贴牢固,没有松动或脱落的情况。
应变片的粘贴方法对应变片的性能有很大的影响。
选择合适的粘贴材料、保持粘贴位置稳定、等待粘贴材料干燥等步骤都需要注意,以确保测量结果的准确性和可靠性。
应变片的粘贴方法课件
03
用酒精擦拭干净
案例二：桥梁健康监测的应变片粘贴
粘贴过程
1
2
确定粘贴位置：根据桥梁的结构特点选择合适的 粘贴位置，一般选择在桥梁的横梁和纵梁上
3
粘贴：将AB胶水涂抹在应变片的背面，然后粘贴 到桥梁上，用小铁片固定
案例二：桥梁健康监测的应变片粘贴
干燥：等待AB胶水干燥，一般需要等待60分钟左右
粘贴后的检查与测试
应变片的粘贴方法课 件
目录
• 应变片的基本知识 • 应变片的粘贴前的准备 • 应变片的粘贴过程 • 应变片的粘贴后的处理 • 应变片粘贴的常见问题及解决方案 • 应变片粘贴的实际操作案例
01
应变片的基本知识
应变片的定义与原理
01
应变片是一种用于测量物体应变 的传感器，由敏感栅等组成。
02
工作原理是基于应变效应，即当 物体受到外力作用时，其尺寸和 形状会发生变化，进而引起应变 片的电阻值变化。
定期检查应变片的性能，包括外观 、绝缘电阻、灵敏系数等，如有异 常及时处理护保养过程中 发现的异常应变片，应进行标识
并隔离，避免误用。
异常分析
对异常应变片进行分析，找出异 常原因，并采取相应措施进行处
理。
异常记录
对异常处理过程和结果进行详细 记录，以便追踪和管理。
应变片粘贴的位置和粘贴方法 对应变片的监测效果至关重要
案例一：汽车刹车系统的应变片粘贴
粘贴前的准备工作
准备材料：应变片、502胶水、小铁片、砂纸、尺子、铅笔等
粘贴表面的处理：用砂纸打磨粘贴表面，使其表面光滑，然后用酒精擦 拭干净
案例一：汽车刹车系统的应变片粘贴
粘贴过程 确定粘贴位置：根据需求选择合适的粘贴位置，一般选择在刹车踏板和刹车盘上
应变片粘贴技巧
根据此次试验，总结出钢筋中埋置应变片粘贴技巧及注意事项。
一、所需材料：1.应变片2.应变片端子(上述两样在网上购买，我们学校一般采用浙江黄岩测试仪器厂的应变片，钢筋应变片一半为3mm×2mm) 3.502胶水、703胶水、914胶水（根据经验，120个片子大约需要5管502，6管703，6管914）4.焊枪、焊锡、焊锡膏（3和4可以在石桥铺渝州交易城买到，其中703胶水叫做硅橡胶，914胶水叫做A、B胶）5.纱布、酒精、棉花（可以在药店买到）6.电线7.砂轮机8.卷尺9.扎丝（可以不用）10.剪刀、透明胶、标签纸11.排插、万用表12.垃圾袋13.砂轮机片14.剥线钳15.美工刀二、粘贴步骤：1.用尺子量出需要粘贴应变片的部位，并用粉笔标记2.用砂轮机在标记处砂出一块较为平整的钢筋段3.用502粘贴应变片4.将端子用焊锡焊好并裁剪5.用502粘贴端子，要靠近应变片6.将应变片的线与端子用焊锡焊接好7.将电线与端子焊接起来8.涂抹703胶水9.待胶水干后（大约1-2小时），搅拌914胶水（A、B混在一起）用木棒将914涂抹在应变片上10.待914干后，将线捋顺，同一根应变片的打结，沿着钢筋走线，让线从合适的地方穿出构件11.贴标签，检查应变片是否损坏12.套上垃圾袋，用胶带粘好13.浇筑混凝土三、注意事项：1. 最好不要再贴片前绑扎钢筋，否则会很难定位2. 线尽量不要从同一个位置引出，因为过多的线走在钢筋上会导致钢筋粘结不利，因此注意走线时，尽量让梁上的线从梁段引出，柱上的线从柱引出3. 标签最好在最后裁剪，并用胶带多缠几圈，保证标签不会浸水，不会脱落4. 电线的长度要计算好，最好有区分度，以便最后贴标签的时候能快速找到电线。
应变片的粘贴技术及应用
应变片的粘贴技术及应用应变片是一种用于测量物体表面变形和应力分布的传感器。
它由弹性材料制成，通常是金属或塑料。
应变片广泛应用于工程和科学领域，如结构工程、航空航天、汽车制造、电子设备等，用于测量力的大小和方向、材料的刚度和强度等。
应变片粘贴技术是将应变片粘贴在被测物体表面以进行应力和变形测量的一种技术。
其粘贴方法有两种主要类型：有粘剂和无粘剂。
有粘剂应变片通常使用双面胶带或粘合剂与被测物体表面连接。
这种粘贴方法简单而常用，适用于大部分应变片的应用。
首先，清洁被测物体表面以确保良好的粘附。
然后，将双面胶带或粘合剂涂抹在应变片背面，然后将应变片粘贴在被测物体表面上，并施加适当的压力使其黏附牢固。
最后，允许粘合剂干燥或固化，以确保应变片稳固地粘在被测物体表面上。
无粘剂应变片采用机械固定或磁性固定的方法，无需粘合剂进行粘贴。
这种粘贴方法适用于在高温、高压或特殊环境下的应变片应用。
常见的机械固定方法包括螺栓固定、夹持装置、卡扣等，能够提供足够的固定力使应变片保持在被测物体表面上。
磁性固定方法则利用磁力使应变片牢固地固定在被测物体表面上，可以方便地进行安装和拆卸。
应变片的应用非常广泛。
在工程领域，应变片被广泛用于结构应力和变形的测量，例如桥梁、飞机机翼、汽车车身等的应力分布和变形情况。
它们还可以用于材料力学性能的测试，例如材料的刚度、强度和疲劳特性等。
在航空航天领域，应变片被用于飞机和火箭的结构健康监测。
它们可以帮助检测结构中的裂纹和疲劳损伤，以确保飞行安全。
在汽车制造业中，应变片可以用于汽车部件的应力测试和健康监测，以提高汽车的安全性和可靠性。
在电子设备领域，应变片可以用于电子元件和电路板的应力分析，以优化电子产品的设计和可靠性。
此外，应变片还可以应用于医学研究、生物力学等领域，用于测量生物体的应力和变形，以研究身体肌肉和骨骼系统的力学特性。
总之，应变片粘贴技术和应用十分广泛，可以帮助工程师和科学家测量物体表面的应力分布和变形情况，从而优化设计、提高安全性和可靠性。
应变片的粘贴方法及步骤
应变片的粘贴方法及步骤Last revision on 21 December 2020应变片的粘贴方法及步骤应变片的粘贴是传感器制作的重要环节，应变片的粘贴质量直接影响数据测量的准确性。
为制作符合产品质量要求的传感器，规定应变片粘贴的方法和步骤如下：应变片粘贴的工序主要包括：试件的表面处理，应变片的粘贴、干燥，导线的焊接和固定，应变片的防潮处理和质量检验。
1应变片粘贴前的准备工作。
应保证所粘贴的平面光滑、无划伤，面积应大于应变片的面积。
应变片应平整、无折痕，不能用手和不干净的物体接触应变片的底面。
粘贴所使用物品有：试件、电阻应变片、数字万用表、台钳、镊子、专用夹具、热风机、烙铁、焊锡丝、棉签、应变计粘贴剂、丙酮、无水酒精、704硅胶。
将台钳固定到桌子上，把试件用台钳加紧。
2粘贴步骤试件的表面处理用沾有无水酒精和丙酮的棉签反复擦拭贴片部位，直至棉签不再变黑为止，确保贴片部位清洁。
应变片的粘贴在贴片部位和应变片的底面上均匀的涂上薄薄一层应变计粘贴剂。
待粘贴剂变稠后，用镊子轻轻夹住应变片的两边，贴在在试件的贴片部位。
在应变片上覆盖一层聚氯乙烯薄膜，用手指顺着应变片的长度方向用力挤压，挤出应变片下面的气泡和多余的胶水。
用手指压紧，直到应变片与试件紧密粘合为止。
松开手指，使用专用夹具将应变片和试件夹紧。
注意按住时不要使应变片移动，轻轻掀开薄膜检查有无气泡、翘曲、脱胶等现象，否则需重贴。
注意粘贴剂不要用得过多或过少，过多则胶层太厚影响应变片性能，过少则粘结不牢不能准确传递应变。
应变片的干燥应变片粘贴好后应有足够的粘结强度以保证与试件共同变形。
此外，应变计和试件间应有一定的绝缘度，以保证应变读数的稳定。
因此，在贴好片后就需要进行干燥处理，用热风机进行加热干燥，烘烤4个小时，烘烤时应适当控制距离和温度，防止温度过高烧坏应变片。
导线的焊接和固定将引出线焊接在应变片的接线端。
在应变片引出线下，贴上胶带纸，以免应变计引出线与被测试件接触造成短路。
应变片粘贴焊接技术
应变片粘贴焊接技术0000应变片的种类很多，有金箔式、丝式、薄膜式、半导体式.鉴于目前在电测实验中较为常用的电阻应片是金箔式应变片(以下简称箔式应变片)，下面我们就以箔式电阻应变片为例，谈一谈电测应力实验中应变片的粘贴技巧.箔式应变片是用厚变为0.0o3~0.01mm的康铜或镍铬箔片借光刻和腐蚀工艺制作成栅状，它由电阻丝、基片和引出线三大部分组成(如图1).这种应变片由于其具有线条均匀、灵敏度分散性小，测试范围广等优点，故而得到广泛应用.在做电测实验之前，我们面临的第一个问题是如何选择正确的应变片.由于箔式应变片的主要参数指标有:应变片的几何尺寸(包括敏感栅基长、应变片基底长、敏感栅基宽、应变片基底宽)、名义阻值、灵敏度系数、允许电流、线性度、滞后、零漂、极限应变等，能否正确选择适当正确的应变片将直接影响到电测法的测试结果.为合理选用应变片，我们应对其性能作一些了解.一般而言，大尺寸的应变片，能感受较多的平均应变量，有利于测量精度的提高;小尺寸的应变片，虽然感受平均应变量较少，但能较好地反映出"点"的应力，所以对于应变片尺寸的选择，应根据构件受力后的应力分布情况和构件自身相关尺寸来决定.在选好应变片准备粘贴之前，我们应对应变片作严格仔细地检查，检查的内容包括:(1)应变片的外形检查，即检查应变片是否存在断路、短路现象、片中各部位是否有损伤、折断发生、片内是否夹有气泡或霉变现象等等.(2)应变片电阻值的检测.为保证使用的应变片的电阻误差不超过允许范围(这个范围通常在±0.5Q)，可事先用精度较高的欧姆表或采用直流电桥对其进行检测，以免因同组使用的应变片的阻值误差太大而造成测量结果欠准.(3)检查应变片上是否标有中心线.若无，则应在其基盖上补画出纵、横线条，这样可方便粘贴应变片.与此同时，被测试件的表面上应划出定位线。
以确保应变片的粘贴到位.若被测试件的表面质量不高，将会影响应变片的粘贴，为此，我们应用刮刀或锉刀清除被测点处的氧化皮及污垢，然后用细砂皮纸在试件粘贴部位(一般应大于应变片面积3~5倍左右的表面)进行打磨，沿贴片方向打出45。
电阻应变片粘贴技巧
电阻应变片粘贴技巧引言电阻应变片是一种广泛应用于测量应变的传感器，适用于各种工程结构和机械设备中。
粘贴技巧是影响电阻应变片性能的关键因素之一，正确的粘贴方法能够提高传感器的精度和稳定性。
本文将详细介绍电阻应变片的工作原理和粘贴技巧，并通过实践操作来说明注意事项和常见问题。
知识点讲解1、电阻应变片工作原理电阻应变片是一种测量应变的传感器，其工作原理基于应变效应。
当物体受到外界力作用时，会产生一定程度的形变，此时附着在物体表面的电阻应变片会随着形变而改变电阻值。
通过测量电阻值的变化，可以推算出物体的应变大小。
2、粘贴技巧相关知识点（1）选择合适的粘贴材料：粘贴材料应具有较好的粘附性、绝缘性和耐腐蚀性，常用的粘贴材料有聚酰亚胺、硅橡胶等。
（2）预处理：在粘贴电阻应变片前，应对被测物体表面进行清理，去除油污、锈迹等影响粘贴效果的杂质。
（3）位置选择：应选择合适的粘贴位置，确保电阻应变片能够充分感受到被测物体的应变。
（4）粘贴工艺：将电阻应变片粘贴在预处理过的被测物体表面，注意避免气泡和空隙，以保证粘贴效果。
实践操作以下是一个典型的电阻应变片粘贴技巧实例，具体步骤如下：1、准备工作：准备好电阻应变片、粘贴材料、工具和被测物体。
2、清理表面：使用砂纸、溶剂等工具对被测物体表面进行处理，去除油污、锈迹等杂质。
3、选择位置：根据实际需要选择合适的粘贴位置，并做好标记。
4、粘贴电阻应变片：将电阻应变片粘贴在已处理过的被测物体表面，注意避免气泡和空隙。
5、固定电阻应变片：使用绑定带等工具将电阻应变片固定在被测物体上，防止其移动或脱落。
6、连接线路：将电阻应变片的引线连接到测量仪器或数据采集系统中。
7、调试与校准：进行系统调试和校准，确保测量准确性和稳定性。
总结本文介绍了电阻应变片粘贴技巧的基础知识和实践指南。
通过了解电阻应变片的工作原理和粘贴技巧的相关知识点，结合实际操作中的注意事项和常见问题，可以有效地提高电阻应变片的测量精度和稳定性。
应变片贴法注意事项
应变⽚贴法注意事项应变计粘贴、连接、防护⽅法简述在电阻得各种安装⽅法中,粘贴法应⽤最多。
应变计粘贴质量得好坏,就是决定应变测试成功与否得关键因素之⼀,因此，粘贴时必须严格按照粘贴得⼯艺流程进⾏操作。
⼀、应变计粘贴与防护得⼯艺流程:(1)应变计选择→（２)胶粘剂选择→(3）构件打磨→(4)表⾯清洗→（5)画线定位→(６)应变计清洗→(7)涂敷底胶→(8)应变计粘贴→(9)加热固化→(10)贴⽚质量检查→(11)引线连接→(12）质量检查→(1３）常温及温度性能补偿→(14)质量检查→(15)性能测试→(1６）防护处理。
⼆、应变计粘贴⼯艺⽅法使⽤不同粘结剂粘贴应变计得⼯艺就是有差异得,这⾥我们只对其中得⼀些共同性得内容加以介绍。
(1)应变计得准备应变计得准备就是指应变计得选择、应变计检查与应变计表⾯处理。
应变计得选择我们在前⾯已经做了专门介绍,这⾥仅介绍其它两⽅⾯得内容。
ａ、应变计检查：包括外观检查与阻值检查外观检查主要瞧基底与盖层有否破损,敏感栅有否锈斑,引线有⽆折断得危险,敏感栅排列就是否整齐,有⽆短路、缺⼝、断栅、划伤与变形,基底就是否有⽓泡、皱折、坑点存在。
测量电阻应该精确到0、1Ω。
b、应变计表⾯处理应变计在使⽤前，要⽤脱脂棉浸⽆⽔⼄醇擦洗,注意两⾯都要清洗,对没有盖层得应变计,要顺着敏感栅得⽅向轻轻擦洗,洗净后⽤红外线灯或其它烘⼲装置烘⼲备⽤。
(２)粘贴表⾯得处理为了使应变计粘贴牢固,需要对粘贴表⾯进⾏机械、化学处理、处理范围约为应变计⾯积得3-5倍。
⾸先除去油污、锈斑、氧化膜、镀层、涂料等,根据试件材料选⽤粒度为２２０－400#得砂纸进⾏打磨,并打出与贴⽚⽅向呈45°⾓得交叉条纹，然后⽤浸有丁酮或丙酮得脱脂棉球清洗打磨部位,并⽤⽆⽔⼄醇清洗⾄棉球上不见任何污渍为⽌。
注意,擦洗时要沿单⼀⽅向进⾏，不要来回交替擦拭。
清洗⼲净得表⾯要避免再次污染(如⽤嘴吹⽓)及⼿触摸,待溶剂挥发表⾯完全⼲燥后⽴刻贴⽚。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述应变片的粘贴方法
应变片是一种常见的工程材料，用于测量和记录物体的形变和应力。
在实际应用中，应变片通常需要粘贴在被测物体的表面，以便进行测量。
本文将介绍应变片的粘贴方法，包括准备工作、粘贴步骤和注意事项。
一、准备工作
在进行应变片粘贴前，需要进行一些准备工作，以确保粘贴效果和测量结果的准确性。
1.选择合适的应变片：根据实际需要和被测物体的特性，选择合适的应变片。
常见的应变片有金属应变片和电阻应变片。
金属应变片适用于高温、高应变的环境，而电阻应变片适用于一般环境下的应变测量。
2.清洁被测物体表面：使用酒精或其他清洁剂清洁被测物体表面，确保其干净无尘。
尤其是在粘贴金属应变片时，需要彻底清除油脂和污垢，以保证粘贴效果。
3.涂布导电胶粘剂：在被测物体表面涂布一层导电胶粘剂，以提高应变片与被测物体的粘结强度和电流传导性。
导电胶粘剂应均匀涂布，并充分干燥。
二、粘贴步骤
在准备工作完成后，可以进行应变片的粘贴。
下面是一般的粘贴步骤：
1.确定应变片位置：根据测量需求和被测物体的应变分布情况，确定应变片的粘贴位置。
通常选择在被测物体的表面上平均分布，以获得更准确的测量结果。
2.涂布导电胶粘剂：在应变片背面涂布一层导电胶粘剂，以提高应变片与被测物体的粘结强度和电流传导性。
导电胶粘剂应均匀涂布，并充分干燥。
3.粘贴应变片：将涂有导电胶粘剂的应变片贴在被测物体的表面上，用适当的压力使其紧密贴合。
注意避免产生气泡和松动现象，以免影响测量结果的准确性。
4.固定应变片：在粘贴完成后，使用胶带或其他固定物将应变片固定在被测物体上，以防止其脱落或移位。
固定方法应简单可靠，并不影响应变片的测量性能。
三、注意事项
在进行应变片粘贴时，需要注意以下事项，以确保粘贴效果和测量结果的准确性。
1.避免应变片的受力：应变片在粘贴后，应尽量避免外力的作用，以免影响测量结果。
在进行应变测量时，应保持被测物体的稳定，
避免发生剪切、扭转等变形，以保证测量结果的准确性。
2.避免应变片的受温度影响：应变片的粘贴材料和被测物体的温度系数应匹配，以避免温度变化对应变片粘结强度和测量结果的影响。
在高温环境下，应选择耐高温的导电胶粘剂和应变片。
3.注意应变片的安装方向：应变片有一定的安装方向，一般有箭头或标记指示。
在粘贴应变片时，应将其安装方向与被测物体的应变方向一致，以确保测量结果的准确性。
4.避免应变片的损坏：应变片是一种脆弱的材料，在粘贴和使用过程中应避免过度弯曲、拉伸或碰撞，以防止应变片的损坏。
特别是在高应变环境下的应变测量中，应选用耐高应变的应变片。
总结：
应变片的粘贴方法包括准备工作、粘贴步骤和注意事项。
在进行粘贴前，需要选择合适的应变片、清洁被测物体表面，并涂布导电胶粘剂。
粘贴时应确定位置、涂布导电胶粘剂、贴合应变片，并固定好。
在注意事项方面，需要避免应变片的受力和受温度影响，注意安装方向和避免损坏。
通过正确的粘贴方法和注意事项，可以确保应变片的粘贴效果和测量结果的准确性。
