模拟电路基础知识点总结模拟电路是电子技术中的重要基础知识点，它在现代电子设备中起着至关重要的作用。
通过模拟电路的设计和分析，我们可以实现信号的放大、滤波、混频等功能，从而实现电子设备的正常工作。
一、模拟电路的基本概念1. 电路：由电子元器件和导线等连接而成的电子系统。
2. 模拟电路：处理模拟信号的电路，模拟信号是连续变化的信号。
3. 数字电路：处理数字信号的电路，数字信号是离散变化的信号。
4. 信号：表示信息的物理量，常见的信号有声音、图像、电压等。
5. 信号源：产生信号的电子元器件，比如函数发生器、麦克风等。
二、模拟电路的基本组成1. 电源：提供电路所需的电能。
2. 元件：电子电路中的基本构成单元，包括电阻、电容、电感等。
3. 连接线：将元器件连接起来，传递电能和信号。
4. 放大器：放大电路中的信号，提高信号的幅度。
5. 滤波器：去除电路中的杂散信号，保留所需信号。
6. 比较器：比较两个信号的大小，判断其关系。
7. 混频器：将两个不同频率的信号混合在一起。
三、模拟电路的基本原理1. 电流：电子在导体中的流动，是电荷的移动。
2. 电压：电荷在电场中的势能差，表示电子的能量。
3. 电阻：阻碍电流通过的元件，使电能转化为其他形式的能量。
4. 电容：存储电荷的元件，具有存储和释放能量的特性。
5. 电感：存储磁场能量的元件，具有阻碍电流变化的特性。
四、常见的模拟电路应用1. 放大器：将微弱信号放大到合适的幅度，如音频放大器。
2. 滤波器：去除电路中的噪声和杂散信号，如音频滤波器。
3. 混频器：将两个不同频率的信号混合在一起，如无线电调频。
4. 示波器：观测电路中的信号波形，如示波器。
5. 电源：提供电路所需的直流或交流电源，如电池、电源适配器。
总结：模拟电路是电子技术中的基础知识点，通过对电路的设计和分析，我们可以实现各种功能，如信号放大、滤波、混频等。
了解模拟电路的基本概念、组成和原理，以及常见的应用，对于理解和应用电子技术都是至关重要的。
模拟电路基础知识点总结
模拟电路基础知识点总结模拟电路是电子学的基础，是研究和设计电路的重要一环。
它模拟了真实世界的物理过程，通过模拟电压和电流的变化来实现电路的功能。
模拟电路的基础知识点包括电压、电流、电阻、电容和电感等。
电压是电路中的一种电势差，它描述了电子在电路中移动的力量。
电压的单位是伏特，通常表示为V。
电压可以通过电源提供，也可以通过电阻、电容或电感等元件产生。
电流是电荷的流动，它是电路中的一种物理量。
电流的单位是安培，通常表示为A。
电流的大小取决于电荷的流动速度和电荷的数量。
电流可以通过电压驱动，也可以通过电阻、电容或电感等元件限制。
电阻是电流流动的阻碍，它是电路中的一种元件。
电阻的单位是欧姆，通常表示为Ω。
电阻的大小取决于电阻元件材料的特性。
电阻可以通过改变电路中的材料或长度来调节。
电容是电路中存储电荷的元件，它可以储存电压能量。
电容的单位是法拉，通常表示为F。
电容的大小取决于电容元件的结构和材料。
电容可以通过改变电容元件的结构或材料来调节。
电感是电路中储存磁能的元件，它可以储存电流能量。
电感的单位是亨利，通常表示为H。
电感的大小取决于电感元件的结构和材料。
电感可以通过改变电感元件的结构或材料来调节。
除了以上基础知识点，模拟电路还涉及到放大器、滤波器、振荡器等电路功能的设计与实现。
放大器可以将输入信号放大到所需的幅度，滤波器可以通过选择不同的频率来滤除或增强信号的部分频率成分，振荡器可以产生稳定的周期性信号。
掌握模拟电路的基础知识点对于理解和设计电路至关重要。
通过理解电压、电流、电阻、电容和电感等概念，以及掌握放大器、滤波器和振荡器等电路功能的设计方法，我们可以更好地理解和应用模拟电路。

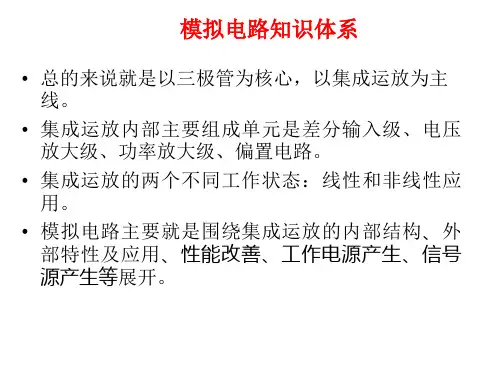

模拟电路知识点总结大全
输出特性曲线的三个区域:
饱和区：iC明显受vCE控制的区域， 该区域内，一般vCE＜0.7V (硅管)。
此时，发射结正偏，集电结正偏或反 偏电压很小。
截止区：iC接近零的区域，相当iB=0
的曲线的下方。此时， vBE小于死区 电压。
放大区：iC平行于vCE轴的区域，曲
内电场阻止多子扩散
最后,多子的扩散和少子的漂移达到动态平衡。
3.2.3 PN结的单向导电性
PN结加正向电压时，呈现低电阻， 具有较大的正向扩散电流；
PN结加反向电压时，呈现高电阻， 具有很小的反向漂移电流。
由此可以得出结论：PN结具有单向 导电性。
PN结V-I 特性表达式
iD = IS (evD /VT 1)
iB=f(vBE) vCE=const
(1) 当vCE=0V时，相当于发射结的正向伏安特性曲线。 (2) 当vCE≥1V时， vCB= vCE - vBE>0，集电结已进入反偏状态，开始收
集电子，基区复合减少，同样的vBE下 IB减小，特性曲线右移。
共射极连接
4.1.3 BJT的V-I 特性曲线
2. 输出特性曲线
(a) NPN型管结构示意图 (b) PNP型管结构示意图 (c) NPN管的电路符号 (d) PNP管的电路符号
4.1.2 放大状态下BJT的工作原理
三极管的放大作用是在一定的外部条件控制下，通过载
流子传输体现出来的。
外部条件：发射结正偏 集电结反偏
由于三极管内有两种载流子(自由 电子和空穴)参与导电，故称为双极 型三极管或BJT (Bipolar Junction Transistor)。
即
rd
完整版)模拟电子技术基础-知识点总结
完整版)模拟电子技术基础-知识点总结共发射极、共基极、共集电极。
2.三极管的工作原理---基极输入信号控制发射结电流，从而控制集电极电流，实现信号放大。
3.三极管的放大倍数---共发射极放大倍数最大，共集电极放大倍数最小。
三.三极管的基本放大电路1.共发射极放大电路---具有电压放大和电流放大的作用。
2.共集电极放大电路---具有电压跟随和电流跟随的作用。
3.共基极放大电路---具有电压放大的作用，输入电阻较低。
4.三极管的偏置电路---通过对三极管的基极电压进行偏置，使其工作在放大区，保证放大电路的稳定性。
四.三极管的应用1.放大器---将弱信号放大为较强的信号。
2.开关---控制大电流的通断。
3.振荡器---产生高频信号。
4.稳压电源---利用三极管的负温度系数特性，实现稳定的输出电压。
模拟电子技术复资料总结第一章半导体二极管一.半导体的基础知识1.半导体是介于导体和绝缘体之间的物质，如硅Si、锗Ge。
2.半导体具有光敏、热敏和掺杂特性。
3.本征半导体是纯净的具有单晶体结构的半导体。
4.载流子是带有正、负电荷的可移动的空穴和电子，是半导体中的两种主要载流体。
5.杂质半导体是在本征半导体中掺入微量杂质形成的半导体。
根据掺杂元素的不同，可分为P型半导体和N型半导体。
6.杂质半导体的特性包括载流子的浓度、体电阻和转型等。
7.PN结是由P型半导体和N型半导体组成的结，具有单向导电性和接触电位差等特性。
8.PN结的伏安特性是指在不同电压下，PN结的电流和电压之间的关系。
二.半导体二极管半导体二极管是由PN结组成的单向导电器件。
1.半导体二极管具有单向导电性，即只有在正向电压作用下才能导通，反向电压下截止。
2.半导体二极管的伏安特性与PN结的伏安特性相似，具有正向导通压降和死区电压等特性。
3.分析半导体二极管的方法包括图解分析法和等效电路法等。
三.稳压二极管及其稳压电路稳压二极管是一种特殊的二极管，其正常工作状态是处于PN结的反向击穿区，具有稳压的作用。
模拟电路基础知识点总结
模拟电路基础知识点总结一、电路基本概念1. 电路电路是由电子元件（如电源、电阻、电容、电感等）连接在一起形成的电子装置。
通过这些元件可以实现电能的输送、控制和转换，从而完成各种电子设备和系统的功能。
2. 电流、电压和电阻电流是电子在导体中流动的载体，是电荷的移动速度，通常用符号I表示，单位是安培(A)。
电压是电源推动电荷流动的力量，通常用符号U表示，单位是伏特(V)。
电阻是导体对电流的阻碍，通常用符号R表示，单位是欧姆(Ω)。
3. 串联电路、并联电路和混联电路串联电路是将电子元件连接在同一电路中，依次排列，电流只有一条通路可走。
并联电路是将电子元件连接在同一电路中，相互平行排列，电流可有多条通路走。
混联电路是将电子元件混合连接在同一电路中，既有串联又有并联的特点。
二、基本电路元件1. 电源电源为电路提供驱动力，可以是直流电源或交流电源，根据需要分别选择。
2. 电阻电阻是电路中常用的元件，可以用来控制电流大小，限制电流大小，分压和分流等。
3. 电容电容是储存电荷的元件，可以用来实现一些信号处理和滤波的功能，在交流电路中有重要作用。
4. 电感电感是导体绕制的线圈，可以将电能转换为磁能，反之亦然，对交流信号传输有重要作用。
5. 二极管二极管是一种电子元件，可以将电流限制在一个方向上流动，常用于整流、开关和光电转换等应用。
6. 晶体管晶体管是一种半导体元件，可以放大电流信号，控制电流开关等，是集成电路中最基本的元件之一。
三、基本电路分析1. 基尔霍夫定律基尔霍夫定律是用来分析串联电路和并联电路中电压和电流的分布情况的定律，包括基尔霍夫电流定律和基尔霍夫电压定律。
2. 电压分压和电流分流电压分压和电流分流是串联电路和并联电路中常见的分析方法，可以通过这些方法来实现电路中电压和电流的控制。
3. 戴维南定理和戴维南等效电路戴维南定理是用来分析电路中电阻和电压之间的关系，戴维南等效电路是用来替代一些复杂电路，简化分析过程的方法。
模拟电路设计知识点汇总
模拟电路设计知识点汇总在电子工程领域中，模拟电路设计是非常重要的一部分。
它涉及到电路元件的选择、连接以及电信号的处理和放大等方面。
在这篇文章中，我将为大家汇总一些常见的模拟电路设计知识点，希望能对广大电子工程师和爱好者有所帮助。
一、基本电路元素和理论知识1. 电阻（Resistor）：电阻是电路中最基本的元件之一，用来限制电流的流动。
在模拟电路设计中，了解电阻的计算方法和特性非常重要。
2. 电容（Capacitor）：电容用于储存电荷，并且在电路中扮演着滤波、耦合等重要角色。
学习电容的参数计算和使用方式是模拟电路设计的基础。
3. 电感（Inductor）：电感是一种储存电能的元件，它可以用于滤波、隔离、电源管理等应用。
了解电感的特性和选取方法对于设计高性能的模拟电路至关重要。
4. 放大器（Amplifier）：放大器是模拟电路设计中常见的元件，用于增加信号的幅度。
了解放大器的种类、特性以及合适的应用场景有助于优化电路的性能。
5. 运算放大器（Operational Amplifier）：运算放大器是一种特殊的放大器，常用于信号处理和比较电路。
学习运算放大器的基本原理和应用可以提升模拟电路设计的灵活性和可靠性。
二、滤波电路设计1. 低通滤波器（Low-pass Filter）：低通滤波器是一种可以通过信号频率的选择性，使低频信号通过而滤除高频信号的电路。
了解不同类型的低通滤波器的特性和设计方法，对于信号处理和保持信号完整性非常重要。
2. 高通滤波器（High-pass Filter）：高通滤波器与低通滤波器相反，它可以滤除低频信号而保留高频信号。
在模拟电路设计中，高通滤波器的应用场景很多，需要了解其工作原理和设计方法。
3. 带通滤波器（Band-pass Filter）：带通滤波器可以选择某一范围内的频率信号通过，而滤除其他频率的信号。
学习带通滤波器的设计和优化可以提高模拟电路的性能和抗干扰能力。
模电必考知识点总结
模电必考知识点总结一、基本电路理论1. 电路基本定律欧姆定律、基尔霍夫定律、电路中的功率计算等基本电路定律是模拟电子技术学习的基础，了解和掌握这些定律对于学习模拟电子技术是非常重要的。
2. 电路分析了解如何对电路进行简化、等效电路的转换、戴维南定理和诺依曼定理等电路分析的基本方法。
3. 电路稳定性掌握电路的稳定性分析方法，包括如何对直流放大电路和交流放大电路进行稳定性分析。
4. 传输线理论了解传输线的基本特性，包括传输线的阻抗、反射系数、传输线的匹配等知识。
二、放大电路1. 二极管放大电路了解二极管的基本特性和放大电路的设计原理，包括共射放大电路、共集放大电路和共基放大电路等基本的二极管放大电路。
2. 晶体管放大电路了解晶体管放大电路的基本原理和设计方法，包括共射放大电路、共集放大电路和共基放大电路等基本的晶体管放大电路。
3. 放大电路的频率响应了解放大电路的频率响应特性，包括截止频率、增益带宽积等相关知识。
4. 反馈电路掌握反馈电路的基本原理和分类，了解正反馈和负反馈电路的特点和应用。
三、运算放大电路1. 运算放大器的基本特性了解运算放大器的基本特性，包括输入输出阻抗、放大倍数、共模抑制比等相关知识。
2. 运算放大器的电路应用了解运算放大器在反馈电路、比较电路、滤波电路、振荡电路等方面的应用，掌握运算放大器的基本应用方法。
四、滤波器电路1. RC滤波器和RL滤波器了解RC滤波器和RL滤波器的基本原理、特性和应用，包括一阶和二阶滤波器的设计和性能分析。
2. 增益电路和阻抗转换电路掌握增益电路和阻抗转换电路的设计原理和方法，了解它们在滤波电路中的应用。
3. 模拟滤波器设计了解低通滤波器、高通滤波器、带通滤波器和带阻（陷波）滤波器的设计方法和特性，掌握模拟滤波器的设计技巧。
五、功率放大电路1. BJT功率放大电路了解晶体管功率放大电路的基本原理和设计方法，包括类A、类B、类AB和类C功率放大电路的特点和应用。
模电知识点总结笔试
模电知识点总结笔试一、基础理论知识1. 电子学基础（1）电子学的基本概念：电子、电荷、电流、电压等。
（2）半导体物理学：半导体材料的性质、PN结的特性等。
2. 电路基础（1）电路分析方法：基尔霍夫定律、戴维南定理、叠加原理等。
（2）电路中的元件：电阻、电容、电感等实际应用。
二、模拟信号处理1. 信号与系统（1）信号的分类：连续信号、离散信号、周期信号、非周期信号等。
（2）系统的分类：线性系统、非线性系统、时变系统、时不变系统等。
2. 模拟滤波（1）滤波器的分类：低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。
（2）滤波器的设计：巴特沃斯滤波器、切比雪夫滤波器、椭圆滤波器等。
三、放大电路1. 放大器的基本概念（1）放大器的分类：按输入输出信号类型分为模拟放大器和数字放大器。
（2）放大器的性能参数：增益、带宽、输入阻抗、输出阻抗等。
2. 放大电路设计（1）基本放大电路：共射放大器、共集放大器、共基放大器等。
（2）放大电路稳定性分析：稳定性条件、负反馈、电容耦合等。
四、信号发生与调制1. 信号发生器（1）基本信号源：RC震荡器、LC震荡器、晶体振荡器等。
（2）信号源的稳定性分析：频率稳定度、振幅稳定度、相位噪声等。
2. 调制技术（1）调制原理：调频、调幅、调相等基本调制方式的原理和特点。
（2）调制电路设计：频率调制电路、幅度调制电路、相位调制电路等。
五、反馈电路1. 反馈的基本概念（1）反馈电路的分类：正反馈、负反馈。
（2）反馈电路的性能：增益稳定、带宽拓展、非线性失真降低等。
2. 反馈网络设计（1）反馈网络结构：电流负反馈、电压负反馈。
（2）反馈网络应用：放大电路、振荡器、滤波器等反馈电路的设计。
六、运算放大器1. 运算放大器的特性（1）运算放大器的基本原理：差分输入、单端输出、大增益、高输入阻抗等。
（2）运算放大器的理想模型：无输入偏置电流、无输入偏置电压等。
2. 运算放大器的应用（1）运算放大器在电路中的基本应用：比较器、积分器、微分器等。
模拟电路设计知识点
模拟电路设计知识点一、模拟电路的定义与应用范围模拟电路是指利用电子器件和电路元件进行信号处理和传输的过程，可以模拟和处理各种连续变化的信号。
在现代电子技术中，模拟电路广泛应用于通信、控制、测量、音频与视频等领域。
下面将介绍模拟电路设计的一些基本知识点。
二、常用的模拟电路元件及其特性1. 电阻：用于阻碍电流的流动，其阻值可以通过 Ohm 定律计算得出。
电阻还具有功率承受能力和温度系数等特性，这些特性在电路设计中需要考虑。
2. 电容：用于储存电荷，其特性包括容量、电压和介质损耗等。
电容器可以在电路中实现信号的整流、滤波等功能。
3. 电感：用于储存磁场能量，其特性包括电感值、电流和磁芯特性等。
电感器可以在电路中实现频率选择、降噪等功能。
4. 晶体管：是一种电子器件，常用于放大和开关电路。
晶体管的三个引脚分别是基极、集电极和发射极，其放大能力和输入输出特性等需要在设计中考虑。
5. 运放：是一种高增益、差分输入、单端输出的电子器件，用于放大电压信号。
运放常用于信号调理和放大电路设计中，其非线性特性和带宽等也需要考虑。
三、模拟电路设计的常用方法1. 放大器设计：放大器是模拟电路设计中最常见的一种电路，用于增大电压、电流或功率。
放大器设计需要考虑增益、频带、共模抑制比等指标。
2. 滤波器设计：滤波器用于选择某个频率范围内的信号，并抑制其他频率的干扰。
滤波器设计需要考虑截止频率、阶数、衰减等参数。
3. 非线性电路设计：非线性电路常用于信号调制、解调和逻辑运算等。
非线性电路设计需要考虑饱和特性、非线性失真等问题。
4. 反馈电路设计：反馈电路用于调节电路的增益、稳定性和频率特性等。
反馈电路设计需要考虑增益稳定性、带宽、相位裕度等指标。
四、模拟电路设计中的注意事项1. 综合考虑性能指标：对于不同应用场景的模拟电路设计，需要根据需求综合考虑各种性能指标，比如增益、带宽、功耗等。
2. 抗干扰设计：在模拟电路设计中，需要考虑电磁干扰、热噪声等因素对电路性能的影响，并采取相应的抗干扰措施。
模拟电路知识点总结
模拟电路知识点总结一、模拟电路的基本概念模拟电路是处理连续变化的电信号的电子电路。
与数字电路处理离散的数字信号不同，模拟电路中的信号在时间和幅度上都是连续的。
这些信号可以是电压、电流或者其他物理量，如声音、光线等。
在模拟电路中，常见的元件包括电阻、电容、电感、二极管、三极管等。
电阻用于限制电流和分压；电容用于存储电荷和滤波；电感用于储存能量和滤波；二极管具有单向导电性，常用于整流和稳压；三极管则可以作为放大器或开关使用。
二、放大器放大器是模拟电路中的重要组成部分，其作用是将输入的小信号放大到所需的幅度。
常见的放大器有共射极放大器、共集电极放大器和共基极放大器。
共射极放大器具有较大的电压增益和电流增益，但输入电阻较小，输出电阻较大。
共集电极放大器的输入电阻较大，输出电阻较小，电压增益接近于 1 但具有电流放大作用。
共基极放大器具有较高的频率响应和较小的输入电容，常用于高频放大电路。
放大器的性能指标包括增益、输入电阻、输出电阻、带宽等。
增益表示放大的倍数，输入电阻影响信号源的负载，输出电阻影响放大器对负载的驱动能力，带宽则决定了放大器能够有效放大的信号频率范围。
三、反馈反馈在模拟电路中用于改善放大器的性能。
反馈分为正反馈和负反馈。
正反馈会使系统不稳定，但在某些特定情况下，如正弦波振荡器中会被使用。
负反馈则可以减小增益的波动、提高线性度、扩展带宽、降低噪声等。
负反馈的类型有电压串联负反馈、电压并联负反馈、电流串联负反馈和电流并联负反馈。
通过选择不同类型的负反馈，可以根据具体需求调整放大器的性能。
四、集成运算放大器集成运算放大器（简称运放）是一种高增益、高输入电阻、低输出电阻的直接耦合放大器。
它通常由差分输入级、中间放大级和输出级组成。
运放可以构成各种功能的电路，如比例放大器、加法器、减法器、积分器、微分器等。
在使用运放时，需要考虑其电源、输入输出范围、失调电压和失调电流等参数。
五、滤波器滤波器用于选择或抑制特定频率范围内的信号。
基本模电知识点总结
基本模电知识点总结模拟电子技术（Analog Electronics）是电子科学的分支之一，主要研究和应用模拟信号的处理和传输技术。
模电技术是电子工程领域的一个重要部分，涉及到模拟电路设计、分析、测试和应用等方面。
下面将从模拟电路的基本概念、模拟信号的特点、基本模拟电路及其应用、模电技术的发展趋势等方面，对模拟电子技术的基本知识点进行总结。
一、基本模拟电路概念1. 模拟电路的定义模拟电路是指用电子元件组成，能够对模拟信号进行处理、传输、放大和滤波的电路系统。
模拟电路主要处理和传输模拟信号，它可以对连续变化的信号进行处理、放大、滤波、调节和合成，通常用于模拟信号处理、数据采集和控制系统等领域。
2. 模拟信号和数字信号模拟信号是一种连续变化的信号，它的数值可以在一定范围内连续变化，而数字信号是一种离散的信号，它的数值只能取有限个值。
模拟信号在传输和处理过程中受到噪声和失真的影响较大，而数字信号在传输和处理过程中不易受到噪声和失真的影响，因此数字信号在信息处理和通信系统中得到了广泛的应用。
模拟信号与数字信号是模拟电路和数字电路的基本处理对象，它们在现代电子技术中有着重要的地位和作用。
3. 模拟电路的分类根据信号类型和处理功能的不同，模拟电路可以分为放大电路、滤波电路、调节电路、混频电路、示波器电路等。
放大电路是一种可以对输入信号进行放大处理的电路系统，它可以将微弱的信号放大到可观的程度，并保持信号的形状和频率特性不变。
滤波电路是一种可以对输入信号进行滤波处理的电路系统，它可以滤除不需要的频率成分，使目标信号成为滤波后的输出。
调节电路是一种可以对输入信号进行调节处理的电路系统，它可以对信号的幅度、相位、频率和波形进行调节，以满足特定的系统要求。
混频电路是一种可以对两个或多个输入信号进行混频处理的电路系统，它可以实现不同频率信号的频率变换和幅度调制。
示波器电路是一种可以对输入信号进行显示和测量的电路系统，它可以显示输入信号的波形和测量信号的频率、幅度和相位等参数。
电子技术模拟电路知识点总结
电子技术模拟电路知识点总结一、模拟电路基础概念模拟电路处理的是连续变化的信号，与数字电路处理的离散信号不同。
在模拟电路中，电压和电流可以在一定范围内取任意值。
这是理解模拟电路的关键起点。
二、半导体器件1、二极管二极管是最简单的半导体器件之一，具有单向导电性。
当正向偏置时，电流容易通过；反向偏置时，电流极小。
二极管常用于整流电路，将交流转换为直流。
2、三极管三极管分为 NPN 型和 PNP 型。
它具有放大电流的作用，通过控制基极电流，可以实现对集电极电流的控制。
三极管在放大电路中应用广泛。
3、场效应管场效应管分为结型和绝缘栅型。
它是电压控制型器件，输入电阻高，噪声小，常用于集成电路中。
三、基本放大电路1、共射放大电路共射放大电路具有较大的电压放大倍数和电流放大倍数，但输入电阻较小，输出电阻较大。
2、共集放大电路共集放大电路又称射极跟随器，电压放大倍数接近 1，但输入电阻高，输出电阻小，具有良好的跟随特性。
3、共基放大电路共基放大电路具有较高的频率响应和较好的高频特性。
四、集成运算放大器集成运算放大器是一种高增益、高输入电阻、低输出电阻的直接耦合放大器。
1、理想运算放大器特性具有“虚短”和“虚断”的特点。
“虚短”指两输入端电位近似相等，“虚断”指两输入端电流近似为零。
2、运算放大器的应用包括比例运算电路、加法运算电路、减法运算电路、积分运算电路和微分运算电路等。
五、反馈电路反馈可以改善放大器的性能。
1、正反馈和负反馈正反馈会使系统不稳定，但在某些特定情况下，如正弦波振荡器中会用到。
负反馈能稳定放大倍数、改善频率特性等。
2、四种反馈组态电压串联负反馈、电压并联负反馈、电流串联负反馈和电流并联负反馈，它们对电路性能的影响各不相同。
六、功率放大电路功率放大电路的主要任务是向负载提供足够大的功率。
1、甲类、乙类和甲乙类功率放大电路甲类功放效率低，但失真小；乙类功放效率高，但存在交越失真；甲乙类功放则是介于两者之间。
模拟电路知识点总结资料
模拟电路知识点总结资料一、基本概念1. 电路：由电阻、电容、电感等基本元件组成的系统。
根据信号类型，电路可分为模拟电路和数字电路。
2. 模拟电路：能够处理连续变化的信号的电路。
模拟电路中的信号是连续的模拟波形，可以以任意时间间隔改变其数值。
3. 数字电路：只能处理离散的信号的电路。
数字电路中的信号是由0和1组成的脉冲波形，只在规定的时间点改变其数值。
二、基本元件1. 电阻：用于限制电流的流动，常用于控制信号的幅度和输出阻抗。
2. 电容：用于存储电荷，通常用于滤波、隔直、积分等功能。
3. 电感：用于存储磁能，通常用于滤波、隔交、微分等功能。
4. 二极管：用于实现电流的单向导通，可以作为整流器、开关等。
5. 晶体管：用于放大和控制电流，可以作为放大器、开关等。
三、基本电路1. 放大器：用于放大输入信号的幅度，常见的有运放放大器、晶体管放大器等。
2. 滤波器：用于滤除不需要的频率成分，常见的有低通滤波器、高通滤波器、带通滤波器等。
3. 比较器：用于比较两个信号的大小，常见的有比较器、振荡器等。
四、基本分析方法1. 直流分析：分析电路在稳态直流条件下的性能，通常用节点法、网孔法等进行分析。
2. 交流分析：分析电路在交流条件下的性能，通常用复数分析、频域分析等进行分析。
3. 时域分析：分析电路在时间域内的性能，通常用微分方程、积分方程等进行分析。
4. 非线性分析：分析电路中的非线性元件对性能的影响，通常需要用仿真软件进行分析。
五、常用工具和软件1. 万用表：用于测量电路中的电压、电流、电阻等参数。
2. 示波器：用于观测电路中的信号波形，可以分析信号的频率、幅度、相位等。
3. 信号发生器：用于产生各种形式的信号，可以用于测试电路的响应特性。
4. 仿真软件：如Multisim、Protues等，用于构建电路模型，进行电路仿真分析。
六、常见电路应用1. 放大器：用于音频放大、射频放大等。
2. 滤波器：用于音频滤波、射频滤波等。
模拟电路基础知识点总结
模拟电路基础知识点总结
模拟电路是电子工程中的一个重要分支，它涉及到电子元件和电路的设计、分析和应用。
模拟电路的基础知识点包括但不限于以下几个方面：
1. 电路元件，电阻、电容、电感是模拟电路中最基本的元件。
电阻用于限制电流，电容用于存储电荷，电感用于存储能量。
掌握这些元件的特性和相互作用是模拟电路的基础。
2. 电压、电流和功率，了解电压、电流和功率的概念及其在电路中的作用。
掌握欧姆定律、基尔霍夫定律等基本电路定律，能够分析电路中的电压、电流分布以及功率转换。
3. 放大器，放大器是模拟电路中常见的电路元件，用于放大电压、电流或功率。
掌握放大器的基本工作原理、分类、特性参数以及常见的放大电路设计是模拟电路基础知识的重要组成部分。
4. 滤波器，滤波器用于选择特定频率范围内的信号或者屏蔽特定频率范围内的干扰信号。
掌握滤波器的类型、特性以及在电路中的应用是模拟电路基础知识的重要内容。
5. 毛细管理论，毛细管理论是模拟电路中的重要概念，用于描述电路中的信号传输和功率传输。
了解毛细管理论对于理解电路中的信号传输和功率传输具有重要意义。
总之，模拟电路基础知识点涉及电路元件、电压电流功率、放大器、滤波器以及毛细管理论等多个方面。
掌握这些基础知识对于理解和设计模拟电路至关重要。
模拟电路知识点总结高中
模拟电路知识点总结高中1. 电子器件电子器件是组成模拟电路的基本组成部分，主要包括电阻、电容和电感三种基本器件。
其中，电阻用于限制电流或调节电压；电容用于储存电荷或调节电压；电感用于储存能量或调节电流。
在模拟电路中，这些器件经常会被使用在各种各样的电路中，帮助实现电路功能。
2. 电路分析电路的分析是模拟电路知识的关键所在。
在电路分析中，主要会涉及基本的电路定律，如欧姆定律、基尔霍夫定律等。
而后，如交流电路中的频率响应、频率特性等等。
3. 放大电路放大电路是模拟电路中的一个重要部分。
在放大电路中，主要会用到运算放大器等部件来实现电路的放大功能。
而随着技术的不断发展，现代电子技术更是将模拟信号放大电路与数字信号处理电路结合起来，实现更加高效的功能。
4. 滤波电路滤波电路是模拟电路中的一个重要部分，用于实现对特定频率的信号进行滤波处理。
滤波电路分为高通滤波器、低通滤波器、带通滤波器和带阻滤波器四种类型，分别可以实现对不同信号频率的滤波功能。
5. 比较器电路比较器电路是模拟电路中的一个重要部分，用于实现对输入信号的比较功能。
比较器电路可以将两个输入信号进行比较，实现输出高低电平的变化。
比较器电路在各种电子设备中都有着重要的应用，如模拟计算器、数字传感器、工业自动化等领域。
6. 模拟信号处理模拟信号处理是模拟电路中的核心技术之一。
在模拟信号处理中，主要会涉及到各种不同的信号处理电路设计，如放大、滤波、混频、调制解调、编码解码等等。
模拟信号处理技术可以将各种形式的模拟信号进行处理，帮助实现电子设备的各种功能。
7. 传感器接口电路传感器接口电路是模拟电路中的一个重要部分，用于实现传感器与电子设备之间的连接和数据传输。
传感器接口电路可以将传感器产生的模拟信号进行放大和滤波处理，使其能够与数字电子设备进行连接并实现数据传输。
8. 通信电路通信电路是模拟电路中的重要应用之一。
在通信电路中，主要会涉及到模拟信号调制、数字信号调制、解调等技术。
模电常见知识点总结
模电常见知识点总结一、基本概念1. 电压、电流、功率：电压是电势差，单位是伏特；电流是电荷在单位时间内通过导体的数量，单位是安培；功率是单位时间内能量的转化率，单位是瓦特。
2. 电路元件：电路元件主要包括电阻、电容和电感。
电阻是电流对电压的阻碍作用，单位是欧姆；电容是储存电荷的能力，单位是法拉；电感是存储磁场能量的元件，单位是亨利。
3. 信号处理：模拟信号是连续的信号，可以采用模拟电子技术进行处理。
模拟信号的处理包括滤波、放大、混频等操作。
4. 放大器：放大器是一种能够增加信号幅度的电路，通常包括运放放大器、功率放大器等类型。
5. 混频器：混频器是一种能够将两个不同频率的信号进行混合的电路，主要用于调频、调相和倍频等应用。
6. 滤波器：滤波器可以根据频率特性对输入信号进行滤波，主要包括低通滤波器、带通滤波器和高通滤波器等。
7. 稳压器：稳压器是一种能够在负载变化时保持输出电压稳定的电路，主要包括线性稳压器和开关稳压器。
8. 模拟信号的采样与保持、量化与编码：在数字信号处理中，要将模拟信号转换为数字信号，需要进行模拟信号的采样与保持、量化与编码等操作。
二、基本电路分析方法1. 基尔霍夫定律：基尔霍夫定律是电路分析中的重要方法之一，包括基尔霍夫电流定律和基尔霍夫电压定律。
2. 节点分析法和支路分析法：节点分析法和支路分析法是电路分析中常用的两种方法，用于求解电路中的电压和电流。
3. 物理尺解法：物理尺解法是一种将电路问题转化为几何问题进行求解的方法，通常用于分析长线搭接、三角形回路等特殊电路。
4. 电压源法和电流源法：电压源法和电流源法是一种简化复杂电路的方法，适用于求解电路中的等效电阻和电流分布。
5. 理想变压器：理想变压器是一个重要的电路模型，可以通过它来求解电路中的电压和电流。
6. 交流电路分析：交流电路分析是模拟电子技术中的重要内容，包括交流电路中的阻抗、功率、相位等内容。
7. 电路的频率响应：电路的频率响应是指电路对不同频率信号的响应情况，可以通过传递函数或频率特性曲线来描述。
模拟电路知识点总结
模拟电路知识点总结一、基本电路分析方法1. 基本电路理论在模拟电路中，我们需要了解基本电路理论，比如欧姆定律、基尔霍夫定律、戴维宁定律等。
这些基本理论对于我们分析电路特性至关重要。
在实际的电路分析中，我们需要根据这些基本理论，建立电路方程，然后通过数学方法解方程求解电路各个节点和支路的电压和电流。
2. 交流电路分析在模拟电路中，很多电路都是在交流信号下工作的，因此我们需要了解交流电路分析的基本原理。
交流电路分析比直流电路复杂很多，因为它涉及到频率和相位，我们需要了解交流电路中的阻抗、相位差、频率响应等概念，以及各种电路元件在交流信号下的特性。
3. 过渡过程分析在实际的电路工作中，很多电路都会在开关时产生过渡过程，比如开关电源、数字信号处理器等。
在这种情况下，电路中的元件会有瞬态响应，我们需要了解过渡过程分析的方法和技巧，以便设计和分析这些电路。
二、电子元件的特性和应用1. 二极管的特性和应用二极管是模拟电路中最基本的元件之一，它有正向导通和反向截止的特性。
我们需要了解二极管的伏安特性、温度特性、频率特性等，并能够应用二极管设计各种电路，比如整流电路、限幅电路、放大器等。
2. 晶体管的特性和应用晶体管是模拟电路中最重要的元件之一，它有放大、开关和稳压等特性。
我们需要了解晶体管的三极管和场效应管的特性和参数，以及了解晶体管的放大器、开关、稳压电路等各种应用。
3. 运算放大器的特性和应用运算放大器是模拟电路中应用最广泛的集成电路之一，它有高增益、高输入阻抗、低输出阻抗等特性。
我们需要了解运算放大器的各种参数，并能够应用运算放大器设计各种电路，比如放大器、滤波器、函数发生器等。
4. 传感器和执行器的特性和应用传感器和执行器是模拟电路中的重要元件，它们可以将物理量转换为电信号或者将电信号转换为物理量。
我们需要了解各种传感器和执行器的特性和应用，比如光敏电阻、热敏电阻、光电开关、电磁阀、步进电机等。
三、电路的设计和分析方法1. 放大器设计和分析放大器是模拟电路中的基本电路之一，它可以放大电压、电流、功率等信号。
模电各章节主要知识点总结
06
第六章：信号发生器与信号变换器
信号发生器的定义和分类
总结词
信号发生器是用于产生所需信号的电子设备 ，根据产生信号的方式不同，可以分为振荡 器和调制器两类。
详细描述
信号发生器是用来产生各种所需信号的电子 设备，这些信号可以是正弦波、方波、脉冲 波等。根据产生信号的方式不同，信号发生 器可以分为两类：振荡器和调制器。振荡器 是利用自激反馈产生所需信号的电子设备， 而调制器则是利用调制技术将低频信号加载
THANKS
感谢观看
限流、分压、反馈等
电阻的串并联
串联增大阻值，并联减小阻值
电容
电容的种类
电解电容、瓷片电容、薄膜电 容等
电容的参数
标称容量、允许偏差、额定电 压、绝缘电阻等
电容的作用
隔直流通交流、滤波、耦合等
电容的充电放电
在交流电下，电容具有“隔直 流通交流”的作用，即让高频 信号通过，阻止低频信号通过
电感
电感的种类
信号变换器的工作原理和应用
• 总结词：模拟式信号变换器的工作原理是将输入的模拟信号进行采样、量化和 编码，转换成数字信号输出；数字式信号变换器则是将输入的数字信号进行解 码和数模转换，转换成模拟信号输出。
• 详细描述：模拟式信号变换器的工作原理是将输入的模拟信号进行采样、量化 和编码，转换成数字信号输出。采样是将连续时间信号转换为离散时间信号的 过程，量化是将采样后的离散值进行近似取整的过程，编码则是将量化后的离 散值转换为二进制码元的过程。数字式信号变换器的工作原理是将输入的数字 信号进行解码和数模转换，转换成模拟信号输出。解码是将输入的数字码元进 行解码的过程，数模转换则是将解码后的离散值转换为连续时间信号的过程。 模拟式和数字式信号变换器在通信、测量、控制等领域有着广泛的应用。
模电基本知识点总结
模电基本知识点总结一、基本电子元件在模拟电子技术中，常用的基本电子元件包括电阻、电容、电感和二极管、晶体管等。
下面我们来介绍一下这些基本电子元件的特性和应用。
1. 电阻电阻是用来限制电流的一种电子元件，它的电阻值用欧姆（Ω）来表示。
电阻的大小取决于材料的电阻率和尺寸。
在实际电路中，电阻通常用来分压、限流、接地等。
电阻的连接方式有串联和并联两种。
2. 电容电容是用来存储电荷的一种电子元件，它的容量用法拉得（F）来表示。
电容的存储能力取决于材料的介电常数和结构。
在实际电路中，电容通常用来滤波、隔直、储能等。
电容的连接方式有串联和并联两种。
3. 电感电感是用来储存能量的一种电子元件，它的电感值用亨利（H）来表示。
电感的大小取决于线圈的匝数和磁芯的材料。
在实际电路中，电感通常用来滤波、隔交、振荡等。
电感的连接方式有串联和并联两种。
4. 二极管二极管是一种非线性元件，它的特性是只允许电流单向通过。
二极管的主要作用是整流、限流、反向保护等。
常见的二极管有硅二极管、锗二极管、肖特基二极管等。
5. 晶体管晶体管是一种半导体器件，它主要有三个端子：发射极、基极和集电极。
晶体管有两种类型：NPN型和PNP型。
晶体管可以作为信号放大、开关、振荡等。
常见的晶体管有通用型晶体管、场效应晶体管、双极型晶体管等。
二、放大器放大器是模拟电子电路中起放大作用的重要器件，其作用是放大输入信号的幅度，以便驱动负载。
根据放大器的工作方式和放大电路的结构，放大器大致可以分为三类：电压放大器、电流放大器和功率放大器。
1. 电压放大器电压放大器是将输入信号的电压放大到较大的幅度，以便驱动负载。
常见的电压放大器有共射放大器、共集放大器、共源放大器等。
这些电压放大器基本上由晶体管、耦合电容、电阻等元件组成。
2. 电流放大器电流放大器是将输入信号的电流放大到较大的幅度，以便驱动负载。
常见的电流放大器有共基放大器、共漏放大器、共栅放大器等。
这些电流放大器基本上由晶体管、耦合电容、电阻等元件组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模拟电路知识点总结
模拟电路是电子工程学科中的重要组成部分，它涉及基本电路原理、模拟信号处理和电子设备的设计与调试等方面。
在本文中，我们将对
一些常见的模拟电路知识点进行总结和梳理，以帮助读者更好地理解
和应用这些知识。
一、基本电路原理
1. 电压、电流和电阻：电压（Voltage）表示电路两点之间的电势差，电流（Current）是电荷在单位时间内通过导体的量，电阻（Resistance）是物质对电流流动的阻力。
2. 电路分析方法：基尔霍夫定律、欧姆定律和电压分压定律等是电
路分析中常用的方法，通过应用这些定律可以求解电路中的电压和电流。
3. 电容和电感：电容（Capacitance）是指电路中能够存储电荷的元件，电感（Inductance）是指电路中的线圈等能够产生感应电动势的元件，它们对电路的频率有不同的响应。
二、放大电路
1. 放大器类型：放大器按照输入和输出信号类型的特点可以分为电
压放大器、电流放大器和功率放大器等。
2. 放大器参数和特性：增益（Gain）、频率响应、输入电阻和输出
电阻是评价放大器性能的重要参数。
3. 放大器的工作点和偏置：为了使放大器能够正常工作，需要设置适当的工作点和偏置，可以通过直流耦合、交流耦合和电容耦合等方式实现。
三、滤波电路
1. RC滤波器：由电阻和电容组成的RC滤波器能够实现对特定频率信号的滤波作用，常见的有低通滤波器和高通滤波器。
2. LC滤波器：由电感和电容组成的LC滤波器在一定频率范围内对信号进行滤波，常见的有带通滤波器和带阻滤波器。
3. 滤波器参数和设计：滤波器的截止频率、衰减率和相位延迟等参数需要根据具体应用和信号要求进行设计和调整。
四、振荡电路
1. 振荡器类型：振荡器可以按照输出波形分为正弦波振荡器、方波振荡器和脉冲波振荡器等，按照工作原理又可分为LC振荡器和RC振荡器等。
2. 反馈和稳定性：振荡器的稳定性和正反馈是密切相关的，通过合适的反馈回路可以使振荡器产生稳定的输出。
五、运算放大器
1. 运放基本特点：运放是一种重要的放大器元件，具有高增益、高输入阻抗和低输出阻抗等特点，广泛应用于信号处理和控制电路中。
2. 运放的反馈电路：通过反馈，运放可以实现放大、滤波、整流、积分和微分等功能，不同的反馈方式有不同的特性。
3. 运放的应用电路：比如差分放大器、积分电路和电压跟随器等，这些电路常用于信号放大、滤波和控制等应用中。
通过以上内容的总结，我们对模拟电路的一些基本原理、常见电路和应用有了初步了解。
模拟电路是电子工程领域中重要的一部分，掌握了这些知识点，可以帮助我们更好地进行电路设计、故障排查和性能优化等工作。
在今后的学习和实践中，希望读者能够进一步深入研究和应用这些知识，为电子领域的发展做出更大的贡献。
