物理组小课题研究结题报告教案纸⑧电压稳定时电容器可认为断路.一、简化电路的具体方法1.支路电流法:电流是分析电路的核心。
从电源正极出发顺着电流的走向,经各电阻外电路巡行一周至电源的负极,凡是电流无分叉地依次流过的电阻均为串联,凡是电流有分叉地依次流过的电阻均为并联。
例1:试判断图1中三灯的连接方式。
2.等电势法:将已知电路中各节点(电路中三条或三条以上支路的交叉点,称为节点)编号,按电势由高到低的顺序依次用1、2、3……数码标出来(接于电源正极的节点电势最高,接于电源负极的节点电势最低,等电势的节点用同一数码)。
然后按电势的高低将各节点重新排布,再将各元件跨接到相对应的两节点之间,即可画出等效电路。
例2:判断图2各电阻的连接方式。
【解析】(1)将节点标号,四个节点分别标上1、2。
(2)将各个节点沿电流的流向依次排在一条直线上。
(3)将各个电路元件对号入座,画出规范的等效电路图,如图3所示。
(4)从等效电路图可判断,四个电阻是并联关系。
【题后小结】等电势法,关键是找各等势点。
在解复杂电路问题时,需综合以上两法的优点。
二、综合法:支路电流法与等电势法的综合。
注意点:(1)给相同的节点编号。
(2)电流的流向:由高电势点流向低电势点(等势点间无电流),每个节点流入电流之和等于流出电流之和。
例3:由5个1Ω电阻连成的如图4所示的电路,导线的电阻不计,则A、B间的等效电阻为_______Ω。
【策略】采用综合法,设A点接电源正极,B点接电源负极,将图示电路中的节点找出,凡是用导线相连的节点可认为是同一节点,然后按电流从A端流入,从B端流出的原则来分析电流经过电路时的各电阻连接形式就表现出来了。
【解析】由于节点A、D间是用导线相连,这两点是等势点(均标1),节点C、F间是用导线相连,这两点是等势点(均标2),节点E、B间是用导线相连,这两点是等势点(均标3),则A点电势最高,C(F)次之,B点电势最低,根据电流由高电势流向低电势,易得出各电阻的电流方向。
人教版高中物理-有答案-人教版物理选修3-1第九章专题:电路的动态分析、故障分析和含容电路问题

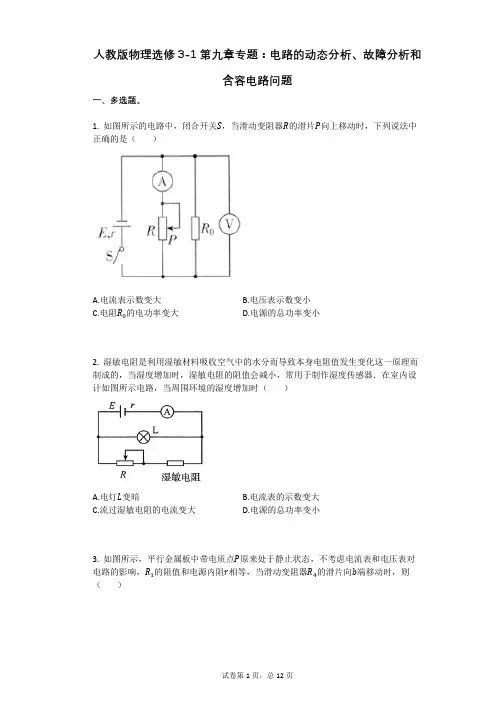

人教版物理选修3-1第九章专题:电路的动态分析、故障分析和含容电路问题一、多选题。
1. 如图所示的电路中,闭合开关S,当滑动变阻器R的滑片P向上移动时,下列说法中正确的是()A.电流表示数变大B.电压表示数变小C.电阻R0的电功率变大D.电源的总功率变小2. 湿敏电阻是利用湿敏材料吸收空气中的水分而导致本身电阻值发生变化这一原理而制成的,当湿度增加时,湿敏电阻的阻值会减小,常用于制作湿度传感器.在室内设计如图所示电路,当周围环境的湿度增加时()A.电灯L变暗B.电流表的示数变大C.流过湿敏电阻的电流变大D.电源的总功率变小3. 如图所示,平行金属板中带电质点P原来处于静止状态,不考虑电流表和电压表对电路的影响,R1的阻值和电源内阻r相等,当滑动变阻器R4的滑片向b端移动时,则()A.R3消耗的功率逐渐减小B.电流表读数减小,电压表读数增大C.电源的输出功率逐渐增大D.质点P将向上运动4. 将阻值为非线性变化的滑动变阻器R2接入图甲的电路中,移动滑动变阻器滑动触头改变接入电路中的电阻丝长度x(x为图中a点与滑动触头之间的距离),定值电阻R1两端的电压U1与x间的关系如图乙所示,a、b、c为滑动变阻器上等间距的三个点,电路中的电流表和电压表均为理想电表,当滑动触头从a点移动到b点和从b点移动到c点的这两个过程中,下列说法正确的是()A.电流表A的示数变化量相等B.电压表V2的示数变化量不相等C.从a点到b点电阻R1的功率变化量较大D.电源的输出功率都不断增大5. 如图甲所示电路中,闭合开关S,当滑动变阻器的滑动触头P向下滑动的过程中,四个理想电表的示数都发生变化.图乙中三条图线分别表示了三个电压表示数随电流表示数变化的情况.以下说法正确的是()A.图线a表示的是电压表V3的示数随电流表示数变化的情况B.图线c表示的是电压表V2的示数随电流表示数变化的情况C.此过程中电压表V1示数的变化量ΔU1和电流表示数变化量ΔI的比值变大D.此过程中电压表V3示数的变化量ΔU3和电流表示数变化量ΔI的比值不变6. 如图所示电路中,电源电动势为E,内阻为r,定值电阻的阻值R1=r,当滑动变阻器R2的滑片向右滑动过程中,理想电流表A1、A2的示数变化量的绝对值分别为ΔI1、ΔI2,理想电压表示数变化量的绝对值为ΔU.下列说法中正确的是()A.电压表V的示数减小B.电流表A1、A2的示数均减小C.ΔU与ΔI1的比值等于电源内阻rD.电源的输出功率逐渐增大7. 在如图所示的电路中,电源的电动势为E,内阻为r,灯泡L的电阻大于电源的内阻r.闭合开关S,在滑动变阻器的滑片由a向b移动的过程中,下列各物理量的变化情况正确的是()A.电流表的读数减小B.灯泡L变亮C.电源输出功率先减小后增大D.电压表的读数先增大后减小二、选择题。
4种方法解决电路题

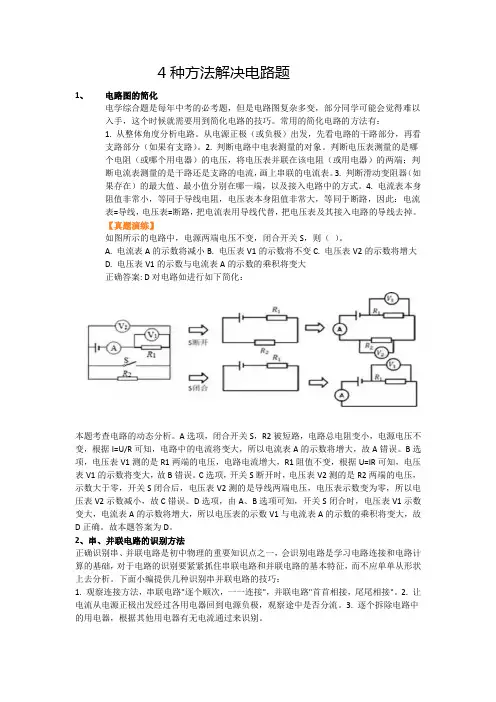

4种方法解决电路题1、电路图的简化电学综合题是每年中考的必考题,但是电路图复杂多变,部分同学可能会觉得难以入手,这个时候就需要用到简化电路的技巧。
常用的简化电路的方法有:1. 从整体角度分析电路。
从电源正极(或负极)出发,先看电路的干路部分,再看支路部分(如果有支路)。
2. 判断电路中电表测量的对象。
判断电压表测量的是哪个电阻(或哪个用电器)的电压,将电压表并联在该电阻(或用电器)的两端;判断电流表测量的是干路还是支路的电流,画上串联的电流表。
3. 判断滑动变阻器(如果存在)的最大值、最小值分别在哪一端,以及接入电路中的方式。
4. 电流表本身阻值非常小,等同于导线电阻,电压表本身阻值非常大,等同于断路,因此:电流表=导线,电压表=断路,把电流表用导线代替,把电压表及其接入电路的导线去掉。
【真题演练】如图所示的电路中,电源两端电压不变,闭合开关S,则()。
A. 电流表A的示数将减小B. 电压表V1的示数将不变C. 电压表V2的示数将增大D. 电压表V1的示数与电流表A的示数的乘积将变大正确答案: D对电路如进行如下简化:本题考查电路的动态分析。
A选项,闭合开关S,R2被短路,电路总电阻变小,电源电压不变,根据I=U/R可知,电路中的电流将变大,所以电流表A的示数将增大,故A错误。
B选项,电压表V1测的是R1两端的电压,电路电流增大,R1阻值不变,根据U=IR可知,电压表V1的示数将变大,故B错误。
C选项,开关S断开时,电压表V2测的是R2两端的电压,示数大于零,开关S闭合后,电压表V2测的是导线两端电压,电压表示数变为零,所以电压表V2示数减小,故C错误。
D选项,由A、B选项可知,开关S闭合时,电压表V1示数变大,电流表A的示数将增大,所以电压表的示数V1与电流表A的示数的乘积将变大,故D正确。
故本题答案为D。
2、串、并联电路的识别方法正确识别串、并联电路是初中物理的重要知识点之一,会识别电路是学习电路连接和电路计算的基础,对于电路的识别要紧紧抓住串联电路和并联电路的基本特征,而不应单单从形状上去分析。
专题50 闭合电路的功率问题、电路动态分析、含容电路、故障分析(解析版)

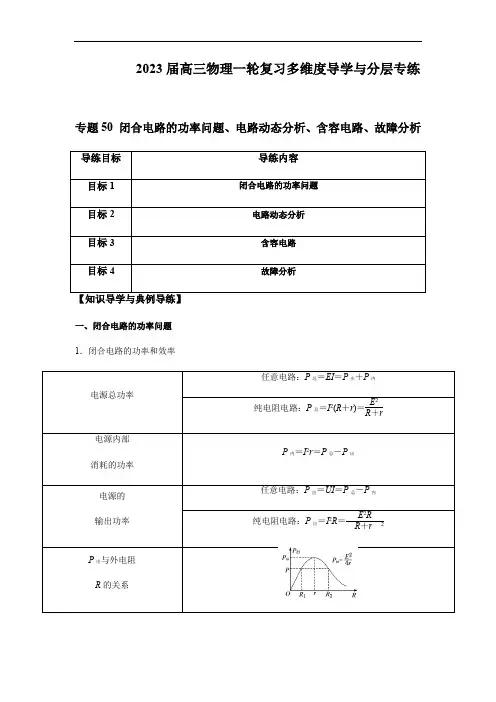

2023届高三物理一轮复习多维度导学与分层专练专题50 闭合电路的功率问题、电路动态分析、含容电路、故障分析导练目标 导练内容目标1 闭合电路的功率问题 目标2 电路动态分析 目标3 含容电路 目标4故障分析一、闭合电路的功率问题 1.闭合电路的功率和效率电源总功率任意电路:P 总=EI =P 出+P 内纯电阻电路:P 总=I 2(R +r )=E 2R +r电源内部消耗的功率P 内=I 2r =P 总-P 出电源的 输出功率任意电路:P 出=UI =P 总-P 内纯电阻电路:P 出=I 2R =E 2R R +r2P 出与外电阻 R 的关系电源的效率任意电路:η=P出P总×100%=UE×100%纯电阻电路:η=RR+r×100%2.输出功率与外电阻的关系由P出与外电阻R的关系图像可知:(1)当R=r时,电源的输出功率最大为P m=E2 4r。
(2)当R>r时,随着R的增大输出功率越来越小。
(3)当R<r时,随着R的增大输出功率越来越大。
(4)当P出<P m时,每个输出功率对应两个外电阻R1和R2,且R1R2=r2。
【例1】图甲所示的电路中,所用电源内电阻r=0.5Ω,定值电阻R2=4Ω。
实验时调节电阻R1,的阻值,得到多组电压和电流的数据,用这些数据在坐标纸上描点,并做出U-I图如图乙所示。
将R1连入电路的阻值调至最大时,对应图乙中的A点。
下列说法正确的是()A.A点对应外电路的总电阻为20ΩB.电源电动势E=3VC.B点对应外电路的总功率为0.3WD.R1=5Ω时,R1消耗的功率最大【答案】D【详解】A .由闭合电路欧姆定律()E I R r =+可得2A ΔΔUr R r I++=电路中电压表示数R 1两端电压,R A 是电流表内阻,带入数据可得2A 1Ω5Ω0.2r R r ++==电源工作状态是A 点时,由1112==200.1U R I =ΩΩ 外电路总电阻为R 1+R 2+r A =24.5Ω,故A 错误;B .由2A +E U I r R r =++()将A 点数据,带入可得E =2.5V 故B 错误;C .B 点时,此时外电路总功率2222=0.3 2.5W 0.30.5W 0.705W P P I r IE I r =--=⨯-⨯=出总故C错误;D .由222E P I R R R r ==+出()知当电路外电阻等于电源内阻 ,输出功率有最大值;将R 2、电流表都等效串联到电源内部,则R 1成了等效后的外电阻,当R 1=2A r R r ++=5Ω时,R 1消耗的功率最大,故D 正确。
高中物理电路的简化的方法[整理版]
![高中物理电路的简化的方法[整理版]](https://img.taocdn.com/s3/m/b47bb4280812a21614791711cc7931b765ce7b64.png)
高中物理电路的简化的方法?[ 标签:高中物理,电路 ]解决时间:2009-09-26 00:33满意答案好评率:66%1、节点法就是标出所有的连接点(电路元件左右两端),用导线直接连在一起的算一个连接点,用同一个字符来标示,然后画出串、并联关系非常明确的等效电路图,再进行简化。
2、局部化简法从局部入手,找出其中的串联、并联部分。
例,某段电路有R1、R2两个电阻串联,又与R3并联。
则把R1、R2这两个电阻去掉,换成一个电阻,记为R12,连入原图中。
然后把R12和R3都去掉,换成一个电阻,记为R(12)/3连入原图中。
你会发现这样下去,电路图越来越简单,并且看你自己标记的电阻符号,你就知道其关系了。
如果1、2两电阻串联,3、4两电阻串联,然后再并上。
记为R(12)/(34)如2、3并联,前串1、后串4,记为R1(2/3)4求高中物理电路图简化方法2009-1-23 13:52浏览次数:1426次2009-1-23 13:55最佳答案:1、元件的等效处理,理想电压表--开路、理想电流表--短路;2、电流流向分析法:从电源一极出法,依次画出电流的分合情况。
注意:○1有分的情况,要画完一路再开始第二路,不要遗漏。
○2一般先画干路,再画支路。
3、等势点分析法:先分析电路中各点电势的高低关系,再依各点电势高低关系依次排列,等电势的点画在一起,再将各元件依次接入相应各点,就能看出电路结构了。
4、弄清结构后,再分析各电表测量的是什么元件的电流或电压。
说明:2、3两点往往是结合起来用的。
这是我复制来的,多做些题目仔细体会一下高中物理串联、并联电路的简化来源:4221学习网整理| 作者:未知| 本文已影响683 人在我们平常所遇到的串联、并联电路问题中,最头痛的莫过于碰到一个复杂的电路而不知如何下手。
其实,对于物理中的复杂电路计算,可采取简化电路的方法,化为几个简单的问题进行解决。
简化电路的原则是根据题目提出的要求,取消被短路与开路的器件,保留通路的器件,从而简化出其等效电路。
动态电路和电路故障分析专题ppt课件

图(9)
3、在如图3所示的电路中,当开关K断开时,电阻R1与 R2是________ 联连接的。开关K闭合时,电压表的示数 串 将________( 选填“变小”、“不变”或“变大”)。 变小
并 4、在图4中,灯泡L1和灯泡L2是______ 联连 接的。当开关K断开时,电压表的示数将 变小 不变 ________ ;电流表的A2示数将________ ; 变小 A1表示数 (选填“增大”、 “不变”或“减小”)。
第 二类:开关的断开或闭合引起电路中电学物理量的变化
1、明确断开和闭合是分别是什么电路, 2、画出等效电路(电压表直接去掉,简化电路) 3、根据欧姆定律判断(注意串、并联电路电流、电 压关系的运用)
1、如图1,当滑片P向左移动时,A表和V表将如何变化 电流表A1示数不变; 电压表V示数变小。
图1
2、如图2,当滑片P向右移动时,A1表、A2表和V表将如何变化? A1表示数变小; A2表示数变小; 电压表V示数不变。
串 联 型
(A)电压表示数变大,灯变暗。 (B)电压表示数变小,灯变亮。 (C)电流表示数变小,灯变亮。 (D)电流表示数不变,灯变暗。
第一类:滑动变阻器的滑片P的位置的变化引起电路中电学 物理量的变化
• [例2]如图,当滑片P向右移动时,A1表、A2表和 V表将如何变化?
并 联 型
电流表A1示数不变。 A2示数变小。 电压表V示数不变。
图(5)
2.图6所示的电路中,电源电压为6伏。 当开关K 闭合时,只有一只灯泡发光,且电压表V的示数 为6伏。产生这一现象的原因可能是 ( B )
(A)灯L1短路。 (C)灯L1断路。
高中物理电路问题动态分析

高中物理电路问题动态分析作者:吴羽来源:《中国房地产业·中旬》2019年第10期郑州市郑东新区外国语中学摘要:高中物理电路问题,在生活中的应用较为广泛,当然,也是高中课程中的一个难题,想要学好电路知识,必须牢牢掌握动态分析,因此本文根据高中物理的相关课程,就电路动态问题进行剖析,并整理出了一些思路和方案,供大家参考。
关键词:高中物理;电路问题;动态分析一、电路动态问题分析(一)在电路动态分析问题的时候,要从个三个角度出发。
角度一,熟悉电路的连接方式,判断好电路的串联和并联,思考它的连接方式,使用欧姆定律思路进行解答,还可使用列表方式进行对比。
角度二,练习电路动态分析问题时,首先对直流电路进行详细分析,然后在对交流电路进行分析。
把握好的分析步骤,先分析直流电路,在推广到交流电路。
角度三,对于解决物理量的变化情况,使用欧姆定律和能量守恒是最有效的方法,对解决物理电路问题很有帮助。
以图 1为例。
图中把电路分成粗线回路,该回路中,系统中主要包括,电源、内阻和他几个电阻,可以发现电流就是两个回路电流的和,这也就代表着,这两个回路在电动势上有一定的关联。
还有如果图1中,只有 R 增加,在观察细线,它的回路就有一定的独立性,这也就是串反并同。
(二)分析直流电路分析直流电路的时候,按照不同的电路,形成一定的解题思路,该思路需要经过不断探索。
加以分析电路中电阻的变化情况。
分析电路时,分为以下六个步骤。
第一电路里面的滑动变阻器,是影响电路变化的重点思考对象。
它的增加和减小,都会对电路中的电流和电压造成影响。
第二使用闭合电路欧姆定律,去思考整个电路的电流,会有哪些变化。
判断电流的变化后,在对电路的总电流的变化情况,进行剖析。
第三,使用公式,去识别电源里面电压的情况。
当电阻发生转量,电路的总电流就会跟随发生改变,如此一来,电源内部的电压也会发生变化。
第四,去识别外部电压处于哪种形态。
虽然电动势可以保持不变,但是内部电压的变化,会产生对外电路电压变化,从而整个系统就会变化。
高中物理等势点法简化电路

高中物理等势点法简化电路等势点法是物理学中用于简化电路分析的一种常用方法,它基于电势的概念,通过将电路中的各个点分为等势电位,简化电路的计算过程。
本文将介绍等势点法的基本原理和应用,并通过几个例子展示其在简化电路分析中的重要性和实用性。
一、等势点法的基本原理设想一个电路由多个元件(如电阻、电容等)连接而成,每个元件的两端存在一定的电势差。
而等势点法的核心思想是,将电路中的各个点划分为不同的电势区域,在同一电势区域内的点具有相同的电势。
这样一来,原本复杂的电路可以被简化为几个电势区域,从而大大降低了计算电路参数的难度。
为了理解等势点法更加直观,下面以一个简单的电路示例进行说明。
考虑一个由电压源和两个电阻组成的串联电路,我们需要计算通过电路的电流。
首先,我们假设电源的一个端点为零电位点,即该点的电势为零。
然后,我们寻找电路中的其他等势点。
根据电阻的特性,电阻两端的电势差与电流成正比,因此,我们可以在两个电阻的中间分别选取一个等势点,并分别标记电势为V1和V2。
接下来,我们通过连接这些等势点的虚拟导线,我们得到了一个等势图,图中每一条虚拟导线表示一个等势面。
在该等势图中,我们可以清晰地看到电源两端的0V等势面和电阻两端的V1、V2等势面。
我们可以用箭头表示电流的流动方向,箭头的方向始终指向电势较高的一侧。
在本例中,电流从电源的正极流向负极,通过两个电阻。
通过等势点法,我们可以更有效地理解电路的电势分布情况,避免了大量复杂的计算。
二、等势点法在实际电路中的应用等势点法在实际电路分析中有着广泛的应用,下面将通过几个具体例子来展示它的实用性。
例一:并联电阻考虑一个并联电阻的电路,我们需要计算总电阻。
通过等势点法,我们只需将各个电阻连接的两个等势点划分为不同的等势区域,然后直接计算并联电阻即可,无需对每个电阻的分支电流进行复杂的计算。
例二:三角电路的简化考虑一个由三个电阻组成的三角电路,我们需要计算其中一条边上的电流。
