消防模块接线原理

消防模块接线原理
消防模块的接线原理如下：
1. 电源接线：将交流电源线（通常是220V）的火线（L）和
零线（N）分别连接到模块上的火线接线螺钉和零线接线螺钉上。

确保接线牢固并保持良好接触。

2. 报警装置接线：将报警装置的信号线（通常是开关量信号线）连接到模块上的输入端子。

根据报警装置的工作原理，选择适当的输入端子，并确保连接正确。

3. 警报器接线：将警报器的信号线连接到模块上的输出端子。

根据警报器的工作原理，选择适当的输出端子，并确保连接正确。

4. 扩展接线：在某些情况下，需要扩展连接其他设备或模块。

这时，可以将扩展设备的信号线连接到模块上的扩展输入端子或扩展输出端子。

在接线过程中，需要注意以下几点：
1. 确保电源线的接线正确，并接地保护措施到位，以防止电气安全事故的发生。

2. 接线时注意区分不同的信号线，避免接错线引起误操作或故障。

3. 确保接线牢固可靠，避免接触不良或松动导致的故障或断电。

4. 在接线完成后，检查各个接线点是否正确连接，排除潜在的接线问题，并进行必要的测试和调试。

开关电源模块接线方法

开关电源模块接线方法
开关电源模块的接线方法可以分为输入端和输出端的接线。

输入端接线方法：
1. 将交流电源的输入线L和N分别连接到开关电源模块的输入端L和N。

2. 如果交流电源带有接地线PE，将其连接到开关电源模块的PE端。

输出端接线方法：
1. 将直流输出线V+和V-分别连接到开关电源模块的输出端V+和V-。

2. 如果需要提供额外的电源接口，可以在输出端连接对应的接线端子，例如USB 接口。

注意事项：
1. 在接线过程中，确保电源模块和周围的元件处于断电状态。

2. 遵守正确的极性接线，确保V+和V-的极性与需要供电的设备一致。

3. 如果使用的是多路输出的开关电源模块，根据需要将各路输出线连接到对应的设备上。

以上是一般开关电源模块的接线方法，不同型号的电源模块可能会有细微的差异，具体接线方法可以参考模块的说明书或者生产厂商提供的接线图。

同时，在进行电源接线时，建议由专业人士在合适的环境下进行操作，以确保安全性和正确性。

模块接线方式.ppt

SLC的接线
ISO-9001
Engineering and Manufacturing Quality System Certified to International Standard
智能探测器
CPX-751 SDX-751 FDX-551
LPX-751 HPX-751
离子感烟探测器光电感烟探测器
12
FCM-1控制模块
－＋
SLC回路
47K
－＋
24VDC
13
FRM-1控制模块
14
ISO-X隔离模块的接线
SLC回路的延续
SLC回路
+
ISO-X
+
T形分支
15
感温探测器自适应光电感烟、感温探测器
激光探测器恶劣环境探测器
FSI-851 FSP-851及 FSP-851T FST-851、FST-851R及FST-851H FAPT-851 FSL-751 FSH-751
2
B501底座的接线
SLC回路
－＋
2 (+) 1 (-)
3
LOOP
ADDRESSTYPE ION PHOTO THER
常闭触点
CMX-2
公共端常开触点
剪断该处突出部
9
FMM-1监视模块
47K
－＋
SLC回路
10
终端电阻 47K
FDM-1双监视模块
开关量信号
下一个装置
H
回路总线
回路总线
终端电阻 47K
L 开关量信号
回路总线为双绞线
11
FZM-1监视模块
3.9K
+
+

模块接线方法

模块接线方法一、模块接线方法的分类从不同的角度出发，模块接线方法可以分为以下几种：1.按照连接方式分类模块接线方法可以按照连接方式分为固定接线和插拔式接线。

固定接线是指使用焊接、印刷电路板等方式将各个元器件连接在一起，这种方式连接的电子模块比较牢固，但更换元器件比较麻烦；插拔式接线是指使用插头、插座等连接器将各个元器件连接在一起，这种方式连接的电子模块更换元器件更加方便灵活。

2.按照连接位置分类模块接线方法可以按照连接位置分为板内接线和板间接线。

板内接线是指将模块内部各个元器件进行连接的方式，例如在印刷电路板上进行焊接；板间接线是指将不同电子模块进行连接的方式，例如通过插座将两个板子进行连接。

3.按照信号类型分类模块接线方法可以按照信号类型分为数字信号接线和模拟信号接线。

数字信号接线是指将数字电路中的信号进行连接的方式，例如在计算机主板上连接各个硬件设备的数据线；模拟信号接线是指将模拟电路中的信号进行连接的方式，例如在音频放大器中连接各个声音信号的线路。

二、模块接线方法的注意事项1.正确连接极性各个元器件都有其正负极性，如果连接错误，会导致电子模块无法正常工作，甚至损坏元器件。

在连接时一定要确认各个接口的正负极性，正确连接。

2.保持连接可靠连接不可靠容易出现松动或接触不良等故障，降低产品稳定性和可靠性。

在连接时应该保证连接牢固、接触良好。

3.避免干扰电子模块之间的相互干扰可以影响信号传输，因此在设计连接方式时需要注意隔离信号和防护措施，例如使用屏蔽电缆或增加接地处理等。

4.使用合适的工具连接时使用不合适的工具容易造成接口损坏、元器件引脚弯曲等问题，影响连接质量，甚至造成元器件损坏。

在连接时应该使用质量可靠的工具和设备。

5.避免过度焊接焊接时温度过高或时间过长容易使印刷电路板受到损伤，焊接不良或连续焊接多次也会影响产品稳定性和可靠性。

在进行焊接时应避免过度焊接，注意温度和时间的控制。

三、模块接线方法实例以下是一个基于射频模块的模块接线方法示例，该射频模块用于无线通信系统中的信号放大和处理，实现高频信号的传输。

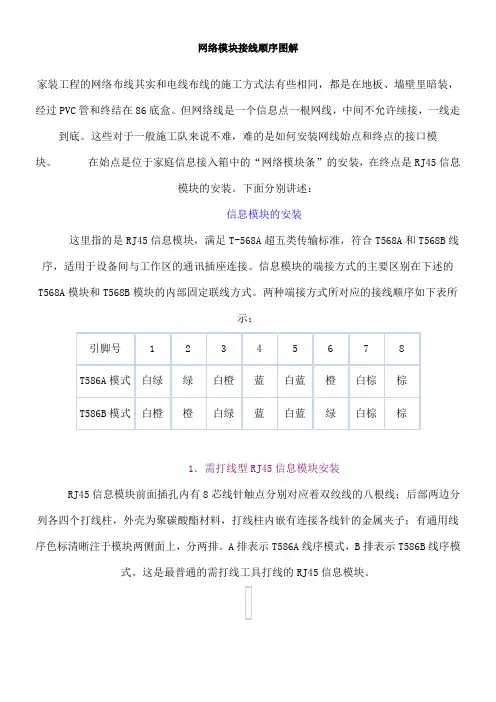

网络模块接线顺序图解

网络模块接线顺序图解家装工程的网络布线其实和电线布线的施工方式法有些相同，都是在地板、墙壁里暗装，经过PVC管和终结在86底盒。

但网络线是一个信息点一根网线，中间不允许续接，一线走到底。

这些对于一般施工队来说不难，难的是如何安装网线始点和终点的接口模块。

在始点是位于家庭信息接入箱中的“网络模块条”的安装，在终点是RJ45信息模块的安装。

下面分别讲述：信息模块的安装这里指的是RJ45信息模块，满足T-568A超五类传输标准，符合T568A和T568B线序，适用于设备间与工作区的通讯插座连接。

信息模块的端接方式的主要区别在下述的T568A模块和T568B模块的内部固定联线方式。

两种端接方式所对应的接线顺序如下表所示：1．需打线型RJ45信息模块安装RJ45信息模块前面插孔内有8芯线针触点分别对应着双绞线的八根线；后部两边分列各四个打线柱，外壳为聚碳酸酯材料，打线柱内嵌有连接各线针的金属夹子；有通用线序色标清晰注于模块两侧面上，分两排。

A排表示T586A线序模式，B排表示T586B线序模式。

这是最普通的需打线工具打线的RJ45信息模块。

具体的制作步骤如下：第1步：将双绞线从暗盒里抽，预留40厘米的线头，剪去多余的线。

用剥线工具或压线钳的刀具在离线头10厘米长左右将双绞线的外包皮剥去。

如图所示。

第2步：把剥开双绞线线芯按线对分开，但先不要拆开各线对，只有在将相应线对预先压入打线柱时才拆开。

按照信息模块上所指示的色标选择我们偏好的线序模式（注：在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查），将剥皮处与模块后端面平行，两手稍旋开绞线对，稍用力将导线压入相应的线槽内，如图所示。

第3步：全部线对都压入各槽位后，就可用110打线工具（下图）将一根根线芯进一步压入线槽中。

110打线工具的使用方法是：切割余线的刀口永远是朝向模块的处侧，打线工具与模块垂直插入槽位，垂直用力冲击，听到“卡嗒”一声，说明工具的凹槽已经将线芯压到位，已经嵌入金属夹子里，金属夹子并已经切入结缘皮咬合铜线芯形成通路。

六类模块接法

六类模块接法
1. 串行接法：将多个模块按照顺序连接起来，数据从第一个模块进入，经过一系列的处理后输出到最后一个模块。

2. 并行接法：将多个模块同时连接到同一个输入端口或输出端口，每个模块独立地对数据进行处理。

3. 分支接法：将输入数据复制到多个模块中，每个模块对数据进行不同的处理，然后将处理结果进行合并。

4. 合并接法：将多个模块的输出合并到一个输出端口，可以是简单的连接在一起，也可以进行一定的数据处理。

5. 反馈接法：将一个模块的输出连接到另一个模块的输入，形成一个反馈回路，使得数据可以在模块之间来回传递和处理。

6. 混合接法：将以上不同的接法方式进行组合，根据具体的需求设计合适的连接方式。

单向可控硅模块接线方法

单向可控硅模块接线方法摘要：一、单向可控硅模块概述二、单向可控硅模块接线方法1.准备工作2.接线步骤3.接线注意事项三、接线后的检查与维护四、总结与建议正文：【一、单向可控硅模块概述】单向可控硅模块，又称单向晶闸管模块，是一种半导体器件，具有电压控制的开关特性。

它能够在电压正向时导通，而在电压反向时阻断，实现了对电路的控制。

单向可控硅模块广泛应用于工业控制、家用电器、通信设备等领域。

【二、单向可控硅模块接线方法】1.准备工作：在接线前，请确保已准备好以下物品：单向可控硅模块、焊锡、镊子、助焊剂、吸锡器、万能表等。

此外，还需了解电路图及设备说明书，以确保正确接线。

2.接线步骤：（1）根据电路图和设备说明书，将单向可控硅模块的阳极（A）、阴极（K）和控制极（G）分别连接到对应的电路元件上。

（2）使用镊子将单向可控硅模块的引脚焊接牢固，焊接过程中应涂抹适量的助焊剂，以降低焊锡的表面张力，使焊接更牢固。

（3）用万能表检测接线是否正确，确保单向可控硅模块正常工作。

3.接线注意事项：（1）接线时应遵循电路图和设备说明书的要求，确保正确连接各个元件。

（2）为防止接触不良，焊接时应保证焊锡充足，焊接点光滑。

（3）接线完成后，及时清理焊锡和助焊剂，以防腐蚀元件引脚。

【三、接线后的检查与维护】1.检查电路板上的单向可控硅模块是否工作正常，如有异常现象，应及时排查故障。

2.定期检查单向可控硅模块的引脚焊接点，如有松动或腐蚀现象，应及时重新焊接。

3.保持设备工作环境干燥，避免潮湿和高温，以延长单向可控硅模块的使用寿命。

【四、总结与建议】单向可控硅模块接线方法较为简单，但在实际操作中，仍需注意接线的正确性和安全性。

遵循电路图和设备说明书的要求，保证焊接质量，定期检查和维护，有助于确保单向可控硅模块的正常工作。

光纤模块接线方法

光纤模块接线方法一、前言在网络通信领域，光纤模块是一种常见的设备。

它可以将电信号转换为光信号，在光纤中传输数据。

在使用光纤模块时，接线方法是非常重要的，因为它直接影响到通信的质量和稳定性。

本文将详细介绍光纤模块接线方法。

二、准备工作1. 光纤模块2. 光纤线3. 光源和检测器4. 线缆剥皮工具5. 洁净棒和酒精三、单模与多模光纤的区别在进行接线之前，需要了解单模和多模光纤之间的区别。

单模光纤只能传输一个波长的光信号，而多模光纤可以传输多个波长的光信号。

此外，单模光纤具有更高的带宽和更低的损耗。

四、LC型和SC型连接器LC型连接器是一种小型连接器，适用于高密度应用场景。

SC型连接器则是一种较大的连接器，在机房等场所使用较为广泛。

在选择连接器时需要根据实际需求进行选择。

五、接线步骤1. 确定光纤的类型和连接器类型在进行接线之前，需要确定光纤的类型和连接器类型。

根据实际需求选择单模或多模光纤，并确定使用LC型或SC型连接器。

2. 剥皮使用线缆剥皮工具将光纤线的外皮剥离，露出内部的光纤。

3. 清洁使用洁净棒和酒精清洁光纤线和连接器。

确保表面没有灰尘、污垢等杂质。

4. 插入连接器将裸露的光纤插入连接器中，直到它们完全进入插槽。

在插入过程中要确保不要弯曲或拉伸光纤。

5. 固定连接器将连接器固定在设备上。

对于SC型连接器，需要旋紧两侧的螺母。

对于LC型连接器，则需要按下锁扣。

6. 测试使用光源和检测器测试接口是否正常工作。

如果测试结果不理想，则需要重新检查接线是否正确并进行调整。

七、注意事项1. 在进行接线之前，必须了解所使用的设备和材料。

2. 在插入过程中要小心操作，避免弯曲或拉伸光纤。

3. 在使用洁净棒和酒精清洁光纤线和连接器时，要注意不要弄湿其他部分。

4. 在测试接口是否正常工作时，需要使用合适的测试设备，并遵循相应的测试流程。

八、总结光纤模块是一种非常重要的通信设备，在使用时需要注意接线方法。

本文详细介绍了光纤模块接线方法，包括准备工作、单模与多模光纤的区别、LC型和SC型连接器、接线步骤、注意事项等内容。

模块模块型接线方式说明SM

模块模块型接线方式说明SM模块型号接线方式说明再进行描述之前，我们首先介绍通道，一个通道即为一个点，可为AI，AO，DI，DO。

1、6ES7131-4BD01-0AA04通道数字量输入4个通道分别为1，5，2，6。

额定输入电压24VDC适用于开关以及接近开关。

如图：图上1、5、2、6，分别代表一个数字量输入点。

图中的断开处可以是一个开关,一个按钮，当开关处于闭合状态时,我们将万用表的一只表笔处于1（5，2，6）端子处，另一只表笔接地或接0V可测得24V电压。

可用终端模块TM-E15S24-01（6ES7193-4CB20-0AA0）。

终端模块即我们所说的插槽，螺钉型的接线端。

也可用TM-E15S26-A1（6ES7193-4CA40-0AA0），该类型的终端模块带有A7，A3，A4，A8接线端。

2、6ES7132-4BD02-0AA04通道数字量输出(24V/0.5A)4个通道分别为(1,3)(5,7)(2,4)(6,8)。

带四个输出的数字电子模块，每个输出的输出电流为0.5 A，额定负载电压24VDC，适用于电磁阀、直流接触器和指示灯。

如图：该类型模块的5（1，2，6）输出一个高电平（24V）进设备，然后回到该类型模块的低电平7（3，4，8）。

当有信号输出时我们可在5（1，2，6）和7（3，4，8）处测得24V电压。

3、6ES7132-4BD32-0AA0个通道分别为(1,3)(5,7)(2,4)(6,8)。

如图：4通道数字量输出(24V/2A)该类型模块与2相同，只是为输出24V，2A。

接线方式同2。

4、6ES7134-4GB11-0AB02通道模拟量输入(4线制)两个通道分别为（1，2）（5，6）。

如图：4线制即设备的单独供电需要一对线信号的输入需要一对线。

设备的正（4-20ma+）接模块的1（5），设备的负（4-20ma-）接模块的2（6）。

当我们取下1（5）处的线时，并接到万用表的红表笔上，把表的黑表笔接到1（5）上，我们可测到正的4-20ma，如果不为正的毫安值，必须进行调换。

信息模块的详细图解及几种网线的接法

信息模块的详细图解及⼏种⽹线的接法信息模块的详细图解及⼏种⽹线的接法信息模块（也叫“信息插槽”）主要是连接设备间和⼯作间使⽤的，⽽且⼀般从内墙，⾛，那么它就不容易被破坏，具有更⾼的稳定性和耐⽤性，同时可以减少绕⾏布线造成的不变的⾼成本。

信息插座⼀般是安装在墙⾯上的，也有桌⾯型和地⾯型的，主要是为了⽅便计算机等设备的移动，并且保持整个布线的美观。

⽹线模块制作开始：先来认识⼀下⽹线模块，这个就是装在家⾥⽹线插座后⾯的模块，左右两⾯，上⾯A、B表⽰的是两种不同的打线⽅式，任选⼀种即可。

再来认识⼀下打线的⼯具：下⾯开始打线了，⾸先还是先把⽹线的外⽪剥掉，这次可以剥得长点⼉，便于后⾯打线。

露出了四组双绞线：将线分成左右两组，按照A或者B的⽅式把相应颜⾊的线卡在模块相应的位置：在打线之前我们再来认识⼀下这个打线的⼯具：这是打线⼯具的头，⾦属的⼀边（下图右边）是⼀个类似剪⼑的头，可以剪掉多余的先头。

下⾯开始打线，⽤⼯具压住模块和线，⽤⼒压下去，将线卡在模块⾥⾯，并把多余的先头剪掉。

将其他的线都按照⼀样的⽅式打好所有的线都打好后就可以将模块装到86盒⾯板上了⼀⼀对应接法。

即双绞线的两端芯线要⼀⼀对应，即如果⼀端的第1脚为绿⾊，另⼀端的第1脚也必须为绿⾊的芯线，这样做出来的双绞线通常称之为“直连线”。

但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。

这种⽹线⼀般是⽤在集线器或交换机与计算机之间的连接。

1）RJ45连接器的TLA/ELA-568B标准（2）1－3、2－6交叉接法。

虽然双绞线有4对8条芯线，但实际上在⽹络中只⽤到了其中的4条，即⽔晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作⽤。

这种交叉⽹线的芯线排列规则是：⽹线⼀端的第1脚连另⼀端的第3脚，⽹线⼀端的第2脚连另⼀头的第6脚，其他脚⼀⼀对应即可。

这种排列做出来的通常称之为“交叉线.例如，当线的⼀端从左到右的芯线顺序依次为：⽩绿、绿、⽩橙、蓝、⽩蓝、橙、⽩棕、棕，另⼀端从左到右的芯线顺序则应当依次为：⽩橙、橙、⽩绿、蓝、⽩蓝、绿、⽩棕、棕。

信息模块接线方法

信息模块接线方法
一、概述
信息模块是一种常见的电子元器件，用于传递和处理信号。

在实际应用中，信息模块通常需要与其他电子元器件进行连接，以便完成数据传输和处理任务。

本文将介绍信息模块的接线方法，包括接线工具、接线步骤和注意事项等内容。

二、接线工具
1. 电工钳：用于剥去电缆外皮和铜丝绞合处的绝缘层。

2. 压线钳：用于将裸露的铜丝插入信息模块的引脚孔中并压紧。

3. 手动螺丝刀：用于固定信息模块上的螺钉。

4. 万用表：用于测试接线是否正确和检测故障。

三、接线步骤
1. 准备工作：首先需要准备好所需的接线工具，并仔细阅读信息模块
的说明书，了解引脚编号和功能等信息。

2. 剥皮：使用电工钳剥去电缆外皮，并将铜丝绞合处的绝缘层剥离，
露出裸露的铜丝。

3. 插入引脚孔：使用压线钳将裸露的铜丝插入信息模块的引脚孔中，
并用压线钳将其压紧，确保接触良好。

4. 固定信息模块：将信息模块固定在所需位置上，并用手动螺丝刀将
螺钉拧紧，确保信息模块不会松动。

5. 测试接线：使用万用表测试接线是否正确和检测故障。

如果发现问题，应及时排除故障。

四、注意事项
1. 接线前应仔细阅读信息模块的说明书，了解引脚编号和功能等信息。

2. 在接线时应注意安全，避免触电和短路等危险。

3. 接线时应仔细检查铜丝是否插入正确的引脚孔中，并确保接触良好。

4. 在固定信息模块时要注意力度，避免过紧或过松导致损坏或松动。

5. 在测试接线时要使用专业的测试工具，并按照说明书进行操作。

如果发现问题，应及时排除故障。

依爱消防模块接线大全

依爱消防模块接线大全依爱消防模块是一种常见的消防设备，它在建筑物、工厂和其他场所起着非常重要的作用。

正确的接线对于消防模块的正常运行和安全性至关重要。

接下来，我们将介绍依爱消防模块的接线方法，希望能对大家有所帮助。

首先，我们需要了解依爱消防模块的基本结构。

依爱消防模块通常包括主控板、输入输出模块、显示屏、按钮和报警器等组成部分。

在进行接线之前，我们需要对这些部件有一个清晰的认识，以便正确地进行接线操作。

接下来，我们将详细介绍依爱消防模块的接线方法。

首先，我们需要确定好各个部件的接线位置，然后按照说明书上的接线图进行接线。

在接线过程中，需要注意保持接线的整洁和稳固，确保每根线都连接到正确的位置。

接线完成后，需要进行一次全面的检查，确保没有接线错误或者接线松动的情况。

在接线过程中，我们还需要注意一些常见的问题。

比如，接线时要注意避免短路和接触不良的情况，确保每根线都牢固地连接在对应的位置上。

另外，还需要注意接线的颜色和标识，确保每根线都连接到了正确的位置。

除了基本的接线方法，我们还需要了解依爱消防模块的常见故障处理方法。

当发现消防模块出现故障时，我们需要及时进行排查和处理，以确保设备的正常运行。

常见的故障包括接线错误、线路短路、模块损坏等，我们需要根据具体情况进行相应的处理。

最后，我们需要定期对依爱消防模块进行检查和维护，以确保设备的正常运行。

定期的检查和维护可以帮助我们及时发现和解决潜在的问题，确保设备在关键时刻能够正常工作。

总的来说，依爱消防模块的接线是一项重要的工作，正确的接线方法可以保证设备的正常运行和安全性。

希望通过本文的介绍，大家能对依爱消防模块的接线有一个更清晰的认识，能够正确地进行接线操作，并能够及时处理常见的故障情况。

同时，也希望大家能够重视设备的定期检查和维护工作，确保设备的正常运行。

模块式接线子接续法

模块式接线子电缆接续开口长度参照
对数 400
600
1200 2400
表4—6 模块式接线子电缆接续开口长度参照表
线径（mm）
接续长度（mm）
直接头直径（mm）
0.4
432
66
0.5
74
0.6
79
0.4
432
79
0.5
89
0.6
97
0.4
432
107
0.5
114
0.4
483
157
折回接头直径（mm） 69 81 107 89 104 133 135 160 198
4.4 模块式接线子接续法
模块式接线子也称为模块型卡接排，简称模块或卡接排。具有接续整齐、均匀、性能稳定、操作方便和接续速度快等优点。
一般模块式接线子一次接续25对。
利用模块式接线子可进行直接、桥接和搭接。大对数电缆常用。
4.4.1 模块式接线子的结构
模块式接线子由底板、主板和盖板三部分组成。主板由基板、U形卡接片、刀片组成。基板由塑料制成上、下两种颜色。靠近底板一侧与底板颜色相同，一般为金黄色，靠近盖板一侧与盖板颜色一致，一般为乳白色。一般用底板与主板压接局方芯线，主板与盖板压接用户芯线。
2.模块型接线子直接2
（7）取出用户（中继线为龙尾局方）相应百对中的 25芯线，重复第6步骤。（8）25对芯线就位后，安装4000—D盖板（乳白色）于主板上。（9）每次排完芯线后，放上模块主板或上盖板前务必用检查梳检查A线或B线是否有排错或有空线槽。（10）将液压压接器固定夹内沿的凸梢置于接续器头的凹槽内。
本讲小结
模块式接线子的结构模块式接线子的型号模块式接线子的压接工具模块式接线子接续规定模块式接线子的接续方法模块接续注意事项

光耦隔离模块怎么接线

光耦隔离模块怎么接线在电子电路中，光耦隔离模块是一种常用的元件，能够实现电气信号和光信号之间的隔离和传输。

正确接线是使用光耦隔离模块的关键，接线不当可能导致电路无法正常工作，甚至损坏元件。

下面将介绍光耦隔离模块的接线方法及注意事项。

首先，在接线之前，需要确认所使用的光耦隔离模块的引脚定义及功能。

通常光耦隔离模块会有两个侧面，一个是输入侧，一个是输出侧。

输入侧通常有发光二极管（LED）和接收器（光敏电阻）两个引脚，而输出侧则是输出信号的引脚。

在接线之前，可以通过查看光耦隔离模块的规格说明书或标识来确认各个引脚的功能。

接线时，首先将输入信号的正极连接到光耦隔离模块的LED引脚上，负极连接到LED引脚的另一端。

LED引脚连接正确后，再将输出信号的正负极分别连接到光耦隔离模块的输出引脚上。

值得注意的是，接线时需要确保输入信号和输出信号的极性正确，避免接反导致元件损坏。

另外，在接线过程中，还需要注意光耦隔离模块与其他元件的连接方式。

一般情况下，光耦隔离模块可以通过焊接或插座等方式连接到电路板上。

需要确保连接牢固，没有虚焊或短路等情况。

在实际操作过程中，有一些常见的接线错误需要避免。

例如，接线时没有注意引脚的对应关系导致连接错误；信号线杂乱导致干扰增加；接线时过长或过短导致信号传输质量下降等。

因此，在接线之前，最好绘制接线图并根据引脚的功能进行正确的连接。

总的来说，光耦隔离模块作为电子电路中常用的隔离元件，正确的接线方式对于电路的正常运行至关重要。

通过了解引脚功能，正确连接输入信号和输出信号，避免常见的接线错误，可以确保光耦隔离模块在电路中发挥良好的隔离和传输功能。

希望以上内容对您在光耦隔离模块接线方面有所帮助。

1。

光纤模块接线方法

光纤模块接线方法光纤模块是一种用于光纤通信的设备，它可以将电信号转换为光信号，从而实现高速、远距离的数据传输。

在使用光纤模块时，正确的接线方法非常重要，下面介绍几种常见的光纤模块接线方法。

1. 直连法直连法是最简单的光纤模块接线方法，它适用于两个光纤模块之间的直接连接。

具体操作步骤如下：（1）将一根光纤连接到发送端的光纤模块的输出端口上；（2）将另一根光纤连接到接收端的光纤模块的输入端口上；（3）确保两根光纤的连接端口干净、无损伤，并且连接紧固。

2. 交叉法交叉法是一种将两个光纤模块交叉连接的方法，它适用于需要在两个不同的光纤模块之间传输数据的情况。

具体操作步骤如下：（1）将一根光纤连接到发送端的光纤模块的输出端口上；（2）将另一根光纤连接到接收端的光纤模块的输出端口上；（3）将第一根光纤连接到接收端的光纤模块的输入端口上；（4）将第二根光纤连接到发送端的光纤模块的输入端口上；（5）确保四根光纤的连接端口干净、无损伤，并且连接紧固。

3. 环形法环形法是一种将多个光纤模块连接成环形的方法，它适用于需要在多个光纤模块之间传输数据的情况。

具体操作步骤如下：（1）将一根光纤连接到第一个光纤模块的输出端口上；（2）将另一根光纤连接到最后一个光纤模块的输入端口上；（3）将中间的光纤模块两两连接，每个光纤模块的输出端口连接到下一个光纤模块的输入端口上；（4）确保所有光纤的连接端口干净、无损伤，并且连接紧固。

正确的光纤模块接线方法可以保证光纤通信的稳定性和可靠性，避免数据传输中出现问题。

在接线时，一定要仔细操作，确保每个连接端口都连接正确、紧固可靠。

魏德米勒模块四个点的接线方法

魏德米勒模块四个点的接线方法嘿，朋友们！今天咱就来讲讲魏德米勒模块那四个点的接线方法。

这可不是一般的事儿，就好比是给一个小机器搭建血管网络一样重要呢！你想想看，这四个点就像是四条小通道，电流得从这儿乖乖地流过去，要是接错了，那可就乱套啦！就好像你本来要去东边的路，结果走岔了去了西边，那不就麻烦大啦！首先呢，咱得把工具准备好，就像战士上战场得拿好武器一样。

螺丝刀、剥线钳啥的，一个都不能少。

然后，仔细瞅瞅这四个点，可别小瞧它们，每个点都有自己的任务呢。

一般来说，咱得搞清楚哪个点是接电源正极，哪个点是接电源负极，这可不能马虎。

要是接反了，说不定模块就“发脾气”不工作啦！这就好像你给汽车加错了油，那车子还能好好跑吗？接的时候呢，要把线剥得恰到好处，不能太长也不能太短。

太长了容易碰到别的地方引起短路，太短了又接不牢固容易掉。

这就好比穿衣服，太大了不合身，太小了又穿不进去，得刚刚好才行。

然后把线头插进对应的点里，再用螺丝刀紧紧地拧上螺丝，让线稳稳地待在那里。

这时候你就得有点耐心，别着急，就跟绣花似的，得细致点儿。

还有啊，别忘了检查检查，看看有没有接错的地方，有没有没接好的地方。

这就跟出门前得照照镜子看看自己穿戴整齐了没一样重要。

总之呢，接魏德米勒模块的四个点可真是个技术活，得细心、耐心、用心。

可别小瞧了这小小的接线，它关系到整个电路能不能正常工作呢！要是接好了，那一切都顺顺利利的，要是接不好，那可就有得你头疼啦！所以啊，朋友们，可得好好对待这个事儿，让我们的模块能发挥出它最大的作用，为我们的工作和生活助力呀！这就是我要给大家分享的魏德米勒模块四个点的接线方法，大家都记住了没呀？。

基本类型模块(模板)接线方法及其工具操作方法

硬件测试方法及其工具使用测试工作实用手册MACS部分――基本类型模块（模板）接线方法及其工具操作方法1． FM148（8路模拟量输入模块）通道说明： 4个端子为一组通道，即有1—4、5—8、9—12、13—16、17—20、21—24、25—28、29—32八组通道共八路。

4—20mA电流型信号的接入方法供电型接法：第一路为1负2正；第二路为5负6正；依次排列共有八路。

非供电型接法：第一路为1正4负；第二路为5正8负；依次排列共有八路。

电压型信号的接入方法第一路为3正4负；第二路为7正8负；依次排列共有八路。

FLUKE表的设置打开电源——按“MEAS/SOURCE”键显示“OFF”——按“mA”键显示“Source mA”和“Simulate Transmitter”的切换条——按“上、下”箭头选到“Simulate Transmitter”——按“ENTER”键进入。

打开电源——按“MEAS/SOURCE”键显示“OFF”——按“mA”键显示“Source mA”和“Simulate Transmitter”的切换条——按“上、下”箭头选到“mA”——按“ENTER”键进入。

MEAS/SOURCE”键显示“OFF”——按“V直流”——选按“V”进入。

（电流型：信号线接FLUKE表的“mA”端和对应的“接地”端。

“mA”端为信号输出正端。

）（电压型：信号线接FLUKE表的“VΩ”端和对应的“接地”端。

“VΩ”端为信号输出正端。

）2． FM147（8路热电偶输入模块）通道说明： 4个端子为一组通道，即有1—4、5—8、9—12、13—16、17—20、21—24、25—28、29—32八组通道共八路。

mV信号的接入方法第一路为3正4负；第二路为7正8负；依次排列共有八路。

FLUKE表的设置MEAS/SOURCE”键显示“OFF”——按“V直流”——选按“mV”进入。

（电压型：信号线接FLUKE表的“VΩ”端和对应的“接地”端。

模块接线图

施耐德模块接线图DAI74000（16通道）单数通道输入，公共端接电源AC220（双数通道）（9、10、19、20、29、30、39、40为空）DAI75300(32通道)输入10、20、30、40为空，公共端为9、19、29、39（AC220）DDI35300(9、19、29、39为公共端负极、10、20、30、40空)其余32通道接输入DC24VDDI35310中（10、20、30、40为公共端接正极、9、19、29、39空）其余32通道接输入DC24VDAO8400016通道2个通道占用一组AC220（9、10、19、20、29、30、39、40为空）双数通道接电源，单数通道接输出。

DAO8530032通道10、20、30、40为公共端接电源AC220其余通道接输出（9、19、29、39为空）DDO35300/DDO353109为公共端负极，10为公共端正极其余通道为输入共32通道DC24VDSZ32R5DC24V/AC220V32通道继电器输出模块17、19、35为公共端其余通道为输出通道。

图略。

DMZ28DR DC24V16通道输入19为空。

（0~15通道接电源正时，18接电源负）（0~15通道接电源负时，17接电源正）。

AC220V12通道输出21、25、30、35为公共端，其余为输入。

图略。

DRA8400016通道AC/DC（9、10、19、20.、29、30、39、40为空）双数通道接电源、单数通道接输出ACI03000(1、2、3)（5、6、7）（11、12、13）（15、16、17）（21、22、23）（25、26、27）（31、32、33）（35、36、37）共8组通道前面2个通道接信号正、第三个接信号负其余通道为空ACI0400016通道模拟输入单数通道接信号正、双数通道接信号负（9、10、19、20、29、30、39、40为空）。

隔离模块的正确接线方法

隔离模块的正确接线方法
隔离模块的正确接线方法取决于具体的模块类型和使用环境。

以下是一般的准则：
1. 仔细阅读隔离模块的技术规格和说明书，了解其信号输入和输出的类型、电气参数及允许工作范围。

2. 根据模块的输入和输出类型选择合适的线缆和连接器。

确保它们具有足够的电气规范和绝缘能力，以防止信号干扰和外部电路的影响。

3. 在安装隔离模块之前，断开电源并确定系统处于断电状态。

遵循相关的安全操作规程，避免触电和其他意外事故。

4. 确保正确将电源线连接到供电模块，并将地线按正确方式接地。

这对于隔离模块的稳定和可靠操作至关重要。

5. 在将输入信号连接到隔离模块之前，根据规格要求选择适当的线缆和连接器，并根据指示标记正确连接。

6. 在将输出信号连接到其他设备之前，确保目标设备接口与隔离模块的输出信号类型和电气参数相匹配，并按规范要求进行正确连接。

7. 在连接完毕后，检查所有连接是否牢固，并仔细查看电缆和连接器是否损坏
或松动。

同时确保绝缘良好以防止信号干扰和其他电气问题。

8. 接线完成后，重新上电进行系统测试。

确保隔离模块的输入和输出信号是否正常，以及与其他设备的通信是否正常。

根据具体的隔离模块和使用环境要求，还可能需要额外的步骤和注意事项。

因此，请务必参考隔离模块的技术规格和说明书，并遵循供应商提供的具体接线指南。

报警模块接线方法

报警模块接线方法
报警模块接线方法会因不同品牌和型号而异，但一般而言，报警模块通常需要按照以下方式接线：
1. 电源：报警模块需要有一个稳定的电源，通常接在直流12V街车电瓶或直流24V卡车电瓶上。

2. 地线：将报警模块的地线接在车辆金属框架上，以确保电气接地良好。

3. 报警器：报警模块需要和车辆安装的报警器连接。

4. 传感器：报警模块还需要连接车辆安装的传感器，包括撞击传感器、车门开关传感器、震动传感器等。

5. 控制器：报警模块还需要连接控制器，以控制汽车另一个系统的操作。

请注意，不同品牌和型号的报警模块可能需要不同的接线方法和特殊的定制。

在安装报警模块前，请务必仔细阅读产品手册，并根据手册中的指示进行接线。

最好在专业人员的指导下安装和连接。
