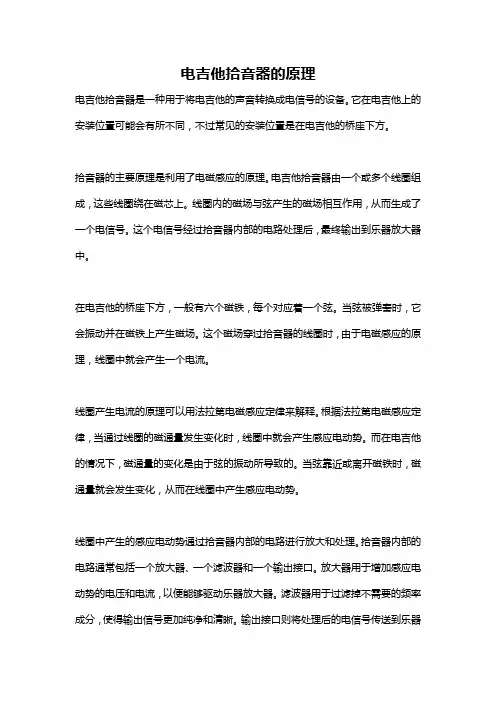

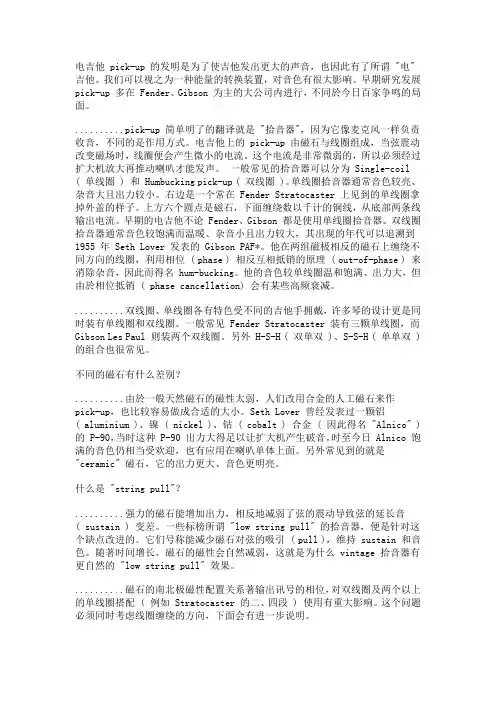

电吉他拾音器的原理

我们为什么选择 Fender Stratocaster?

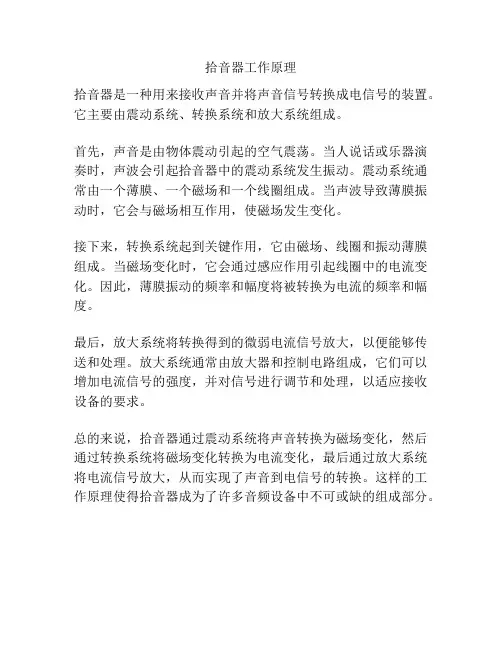

拾音器工作原理
Bridge
档位调节与滤波电路
不同类型的拾音器有什么区别？
单线圈拾音器
Gibson P-90
Lipstick
Stratocaster
双线圈拾音器
Traditional "Open Coil" (uncovered) humbucker pickup
相当差。
谢谢！
下节提示：拾音器构型解密 by—廖鑫
题目：电吉他拾音器工作原理及改进
实验目的：
研究拾音器的工作原理 研究不同类型拾音器的输出效 果
研究不同构型下拾音器Hale Waihona Puke Baidu输出 效果
研究拾音器滤波电路中电容对 输出效果的影响 基于以上结果对拾音器提出改 进意见
实验成员：刘俊杰（组长），廖鑫，顾海川 指导老师：俞熹
第一部分：拾音器的工作原理与特性
07300190028 顾海川
档位的影响
单圈拾音器工作时，第一根弦在不同档 位下的频谱图：
极 性 相 反 一档 二档
极 性 相 反
三档
四档
五档
双圈拾音器工作时，第一根弦在不同档位下的频谱图：
一档
二档
三档
四档
五档
结论：
1. 同样类型的拾音器装在电吉他上不同的位置，
器拾音效果不同。 2. 琴桥：中高频输出充沛 琴颈和中间：只有低频输出
这个特性与电吉他的材质，形状，滤波电路的高频抑制等因 素有关。使基频和不同频率的泛音获得不同程度的增大。这 种不均匀的增益使基音与不同的泛音在声音的输出中所占的 比例不同，这样就产生了不同的音色。因此调节电吉他的档 位可以获得不同的音色从而满足演奏的需要。
相同档位下单、双拾音器的频谱：
单圈拾音器 一档（对应于琴 桥位置的拾音器） 一号弦 双圈拾音器
A
B
比较项目
频率、振幅
不同档位的拾音效果
相同档位下单双线圈拾音器的拾音效果
单线圈拾音器的频率响应
一号弦
二号弦
三号弦
四号弦
五号弦
六号弦
双线圈拾音器的频率响应
一号弦
二号弦
三号弦
四号弦
五号弦
六号弦
振幅差别
单 线 圈 拾 音 器 双 线 圈 拾 音 器
三号弦 四号弦 五号弦
六号弦
结论：
1. 单、双拾音器对于振动 频率的还原度没有差别， 都相当高。 2. 对同一根弦，双拾音器 获得的信号振幅比单拾 音器小。
三档（对应于 中间位置的拾 音器）一号弦
五档（对应于 琴颈位置的拾 音器）一号弦
结论：
1. 在电吉他上同一位置，与单圈拾音器相比双圈拾音器有效减
少了噪音，提高了信噪比；但是它的中高频输出相对较弱。
2. 从音色上说，单圈拾音器具有较高的保真度，但也含有更多 的噪音；而双圈拾音器的声音非常干净，可是它的高频还原
Stacked humbuckers
Covered humbucker pickup on Les Paul
双拾音器减噪原理
由于双线圈拾音器两磁铁 的极性相反，弦上的A，B 位置被感应了不同的磁性， 当其振动时，将在缠绕磁 铁的线圈中产生相位相反 的感应电流。但由于两线 圈时反向缠绕的，感应电 流同相。 但是环境中还存在着电磁 干扰，这些干扰一般是由 照明系统、建筑配电以及 放大器变压器等器件引起 的。他们的在线圈中的感 应电流只与线圈缠绕的方 向有关，因此相消。
