电路的短路和断路应如何区别
断路器和漏电保护器的区别

断路器<又名空气开关它是有灭弧装置的简称空开>它是一种有开关作用,又能进行自动保护低压配电电器.其作用相当于刀开关.熔断器.热继电器等电气元件的组合主要是用来短路和过载保护的.一般分1P<就是只有一根火线进入空开零线在公共端上>1 P加N<就是火线和零线同进入空开不过是零线是常闭的不管它跳不跳闸接线时千万别搞错了!>或是2P 的<就是火线和零线同进入空开二者都是常开跳闸时同时断开>. 3P或4P等.工作原理简单的来说就一句话那就是任何电器在工作时都会发热.且发热程度与功率成正比.漏电保护器<又名剩余电流动作保护器简称RC D>可以分为以下三种: 第一不带过载.短路保护.仅有漏电保护的RCD.也称为漏电开关. 第二带过载保护.短路保护和漏电保护的RCD.也称为漏电断路器. 第三没有过载.短路保护功能.也不直接分合电路,仅有漏电报警作用的RCD.也称为漏电继电器.一般用于不断电的重要场所.其原理为利用RCD的零序电流互感器来检测.捕捉漏电,触电等接地故障电流.并使其脱扣器动作切断电源.根据其分断反应时间可分为高灵敏度.中灵敏度和低灵敏度.工作原理为i<火线电流>+i<零线电流>=ix=0.或i<A相>+i<B相>+i<C相>=ix= 0.或i<A相>+i<B相>+i<C相>+<N零线>=ix=0.所以说兄弟一定要装接地线啊!不然的话漏电保护器就变成了触电保护器. 剩余电流保护装置(以下简称R CD),它所检测的是剩余电流,即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。
为此,RCD的整定值,也即其额动作电流IΔn,只需躲开正常泄漏电流值即可,此值以mA计,所以RCD能十分灵敏地切断保护回路的接地故障,还可用作防直接接触电击的后备保护。
漏电保护器是一种利用检测被保护电网内所发生的相线对地漏电或触电电流的大小,而作为发出动作跳闸信号,并完成动作跳闸任务的保护电器。
【物理知识点】物理知识点:短路和断路的区别口诀

【物理知识点】物理知识点:短路和断路的区别口诀
所谓短路,是指电流不通过电阻直接接通,比如说你把一根导线直接接到电池的正负
极两端,那么马上就会发生短路,由于此时的电流极大,所以局部温度骤然升高,往往引
起机器损坏,爆炸甚至火灾。
而断路则是指电路断开了,电流不能通过,最简单的例子就
是开关了,当你断开开关时,实际上就是断路了,因为这是电流不能通过,断路一般没有
危险,而短路常常危害巨大,家里的保险丝就常常会因短路而融化。
在复杂的电路中,只要有任意一根导线直接连接电源两端,就视为短路,不用管其它
电路。
当然,在理想的电流表的电阻为零,所以在判断是否短路时,把电流表当导线看待。
还有一种就像楼就说的用电器短路。
我在读初中的时候,物理老师说,用电器是没有短路的,应该叫短接。
但是我在其它书本上看到的都叫短路。
个人认为叫“短接”更合理,因
为这样可以用用电器的电源不同的后果,电源被短路和用电器被短路的后果是不样的。
电路中的电阻短路时和短路电阻并联的电压表示数减小到0;和短路电阻串联的电阻并联的电压表示数变大。
由欧姆定律 I=U/R
1、当电路中有电阻发生短路时R=0短路电阻并联的电压表示数 U=IR=0
2、当电路中有电
阻发生短路时,电路总电阻减小,总电流增大,和短路电阻串联的电阻的电压
U=IR 增大,电压表示数变大
感谢您的阅读,祝您生活愉快。
如何判断电路短路或断路

如何判断电路短路或断路判断电路短路或断路是电工工程师和电子技术人员在工作中经常遇到的问题。
通过正确的方法和仪器,可以快速准确地判断出电路的短路或断路位置,从而进行维修和修复工作。
本文将介绍几种常见的判断电路短路或断路的方法。
一、视觉观察法(目测法)通过目测法可以初步判断电路是否存在短路或断路的情况。
常见的短路现象包括线路熔断、烧焦、烧黑等情况,可以通过肉眼观察电路的外观来判断。
断路现象通常表现为线路断开、剥落、松动等,也可以通过目测法判断。
二、万用表法万用表是测量电路参数和判断电路短路或断路的常用工具。
使用万用表测试电路时,需要注意以下几个步骤:1.关闭电路电源,确保电路处于断开状态。
2.将万用表拨至电流档位,并使其接通电路。
3.观察万用表的指针或数码显示。
如果指针或显示值为零,则说明电路是短路状态;如果指针或显示值为无穷大,则说明电路是断路状态。
三、电路追踪仪法电路追踪仪是一种常用的电路短路和断路判断工具。
使用电路追踪仪判断电路短路或断路的步骤如下:1.关闭电路电源,确保电路处于断开状态。
2.将电路追踪仪的探针一端连接到需要判断的电路的一个节点上,将另一端放置在电路的其他节点或地线上。
3.打开电路追踪仪的电源,开始进行测试。
4.通过电路追踪仪的指示灯或声音提示来判断电路的短路或断路位置。
四、热成像仪法热成像仪是一种通过红外线来检查电路的工具。
使用热成像仪判断电路短路或断路的步骤如下:1.关闭电路电源,确保电路处于断开状态。
2.打开热成像仪,对准需要检查的电路进行扫描。
3.通过热成像仪的热能图像来判断电路的短路或断路位置。
短路状态通常表现为高温区域,而断路状态则通常表现为低温区域。
五、电路分析法电路分析法是一种通过电路分析软件来判断电路短路和断路的方法。
电路分析软件能够模拟电路的工作状态,通过对电路进行分析,可以得到电压、电流等参数的数值,从而判断电路是否存在短路或断路的情况。
总结:以上是几种常见的判断电路短路或断路的方法,每种方法都有各自的特点和适用范围。
九年级物理短路断路的判断

九年级物理短路断路的判断
摘要:
1.短路和断路的定义
2.短路和断路的区别
3.如何判断短路和断路
4.短路和断路在电路中的表现
5.实例分析
正文:
一、短路和断路的定义
短路是指电路中电流在不经过用电器的情况下,直接从电源正极流回负极的现象。
而断路则是指电路中某处出现断开,导致电流无法流通。
二、短路和断路的区别
短路和断路的主要区别在于电流是否能够流通。
短路时,电流能够流通,但会非常大,可能导致电源烧毁或电路损坏。
断路时,电流无法流通,电路中没有电流流动。
三、如何判断短路和断路
在串联电路中,如果一个灯泡不亮,但其他灯泡正常发光,则说明该灯泡所在的支路出现了短路。
如果两个灯泡都不亮,则说明电路出现了断路。
在并联电路中,如果一个灯泡不亮,但其他灯泡正常发光,则说明该灯泡所在的支路出现了断路。
如果所有灯泡都不亮,则可能是干路出现了断路,或者电源出现了问题。
四、短路和断路在电路中的表现
短路时,电路中的电流会非常大,可能会导致电源烧毁或电路损坏。
严重时,还可能引发火灾等安全事故。
断路时,电路中没有电流流动,用电器无法正常工作。
五、实例分析
假设我们有一个串联电路,包含两个灯泡。
如果其中一个灯泡不亮,而另一个灯泡正常发光,则说明不亮的灯泡所在的支路出现了短路。
如果两个灯泡都不亮,则说明电路出现了断路。
在并联电路中,如果一个灯泡不亮,而另一个灯泡正常发光,则说明不亮的灯泡所在的支路出现了断路。

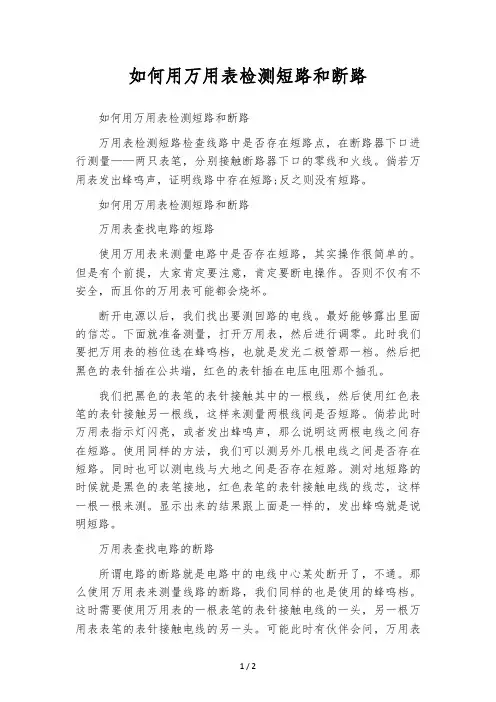

如何用万用表检测短路和断路

如何用万用表检测短路和断路如何用万用表检测短路和断路万用表检测短路检查线路中是否存在短路点,在断路器下口进行测量——两只表笔,分别接触断路器下口的零线和火线。
倘若万用表发出蜂鸣声,证明线路中存在短路;反之则没有短路。
如何用万用表检测短路和断路万用表查找电路的短路使用万用表来测量电路中是否存在短路,其实操作很简单的。
但是有个前提,大家肯定要注意,肯定要断电操作。
否则不仅有不安全,而且你的万用表可能都会烧坏。
断开电源以后,我们找出要测回路的电线。
最好能够露出里面的信芯。
下面就准备测量,打开万用表,然后进行调零。
此时我们要把万用表的档位选在蜂鸣档,也就是发光二极管那一档。
然后把黑色的表针插在公共端,红色的表针插在电压电阻那个插孔。
我们把黑色的表笔的表针接触其中的一根线,然后使用红色表笔的表针接触另一根线,这样来测量两根线间是否短路。
倘若此时万用表指示灯闪亮,或者发出蜂鸣声,那么说明这两根电线之间存在短路。
使用同样的方法,我们可以测另外几根电线之间是否存在短路。
同时也可以测电线与大地之间是否存在短路。
测对地短路的时候就是黑色的表笔接地,红色表笔的表针接触电线的线芯,这样一根一根来测。
显示出来的结果跟上面是一样的,发出蜂鸣就是说明短路。
万用表查找电路的断路所谓电路的断路就是电路中的电线中心某处断开了,不通。
那么使用万用表来测量线路的断路,我们同样的也是使用的蜂鸣档。
这时需要使用万用表的一根表笔的表针接触电线的一头,另一根万用表表笔的表针接触电线的另一头。
可能此时有伙伴会问,万用表的表笔也没有那么长,其实我们可以用电线来延长的方法来实现。
测量电路的断路,我们也是首先断开电源,然后找到我们要测量电路的电线,找出电线两头,然后露出里面的线芯。
测量同样也是使用万用表的蜂鸣档,把万用表的量程打在蜂鸣档上,然后黑色的表笔插在公共端,红色的表笔插在电压电阻孔,这样就可以开始测量。
倘若此时万用表发出蜂鸣声,说明这根电线是通路没有存在断路,倘若万用表没有任何显示,那么电线是断路,就是中心某处断开了。
断路器的区别断路器的区别

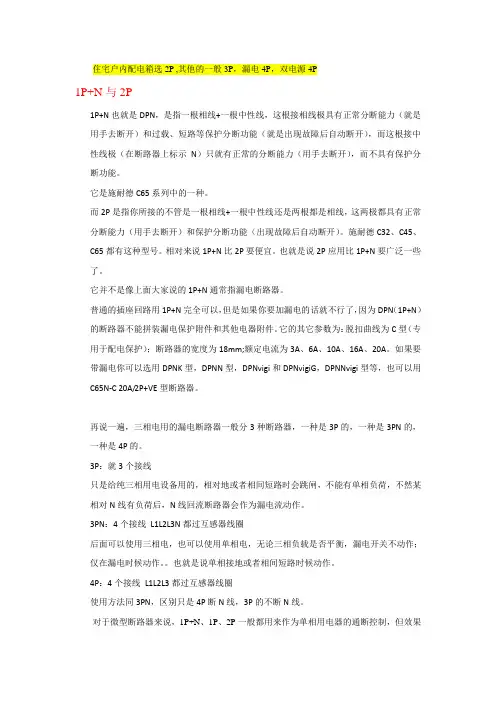

住宅户内配电箱选2P ,其他的一般3P,漏电4P,双电源4P1P+N与2P1P+N也就是DPN,是指一根相线+一根中性线,这根接相线极具有正常分断能力(就是用手去断开)和过载、短路等保护分断功能(就是出现故障后自动断开),而这根接中性线极(在断路器上标示N)只就有正常的分断能力(用手去断开),而不具有保护分断功能。
它是施耐德C65系列中的一种。
而2P是指你所接的不管是一根相线+一根中性线还是两根都是相线,这两极都具有正常分断能力(用手去断开)和保护分断功能(出现故障后自动断开)。
施耐德C32、C45、C65都有这种型号。
相对来说1P+N比2P要便宜。
也就是说2P应用比1P+N要广泛一些了。
它并不是像上面大家说的1P+N通常指漏电断路器。
普通的插座回路用1P+N完全可以,但是如果你要加漏电的话就不行了,因为DPN(1P+N)的断路器不能拼装漏电保护附件和其他电器附件。
它的其它参数为:脱扣曲线为C型(专用于配电保护);断路器的宽度为18mm;额定电流为3A、6A、10A、16A、20A。
如果要带漏电你可以选用DPNK型,DPNN型,DPNvigi和DPNvigiG,DPNNvigi型等,也可以用C65N-C 20A/2P+VE型断路器。
再说一遍,三相电用的漏电断路器一般分3种断路器,一种是3P的,一种是3PN的,一种是4P的。
3P:就3个接线只是给纯三相用电设备用的,相对地或者相间短路时会跳闸,不能有单相负荷,不然某相对N线有负荷后,N线回流断路器会作为漏电流动作。
3PN:4个接线L1L2L3N都过互感器线圈后面可以使用三相电,也可以使用单相电,无论三相负载是否平衡,漏电开关不动作;仅在漏电时候动作。
也就是说单相接地或者相间短路时候动作。
4P:4个接线L1L2L3都过互感器线圈使用方法同3PN,区别只是4P断N线,3P的不断N线。
对于微型断路器来说,1P+N、1P、2P一般都用来作为单相用电器的通断控制,但效果不同。
短路和断路有什么区别 区分口诀是什么

短路和断路有什么区别区分口诀是什么
短路指的是电路中的一部分被短接,该部分没有接入闭合的电路中,而断路指的是电路没有闭合开关,可能是导线连接不畅、用电器损坏等问题,使之不能形成完整的通路。
短路分为电源短路、用电器短路和三相系统短路,短路时流经的电流较大,易损坏用电器。
短路和断路的区分如下
1、是否形成闭合回路。
短路:电路中,形成闭合回路,电流不流经用电器,直接连接电源正负两极。
断路:电路没有闭合开关,整个电路在某处断开的状态。
2、是否损坏电器。
短路:电源短路时电路上的电流会特别大,电池或者其他电源都不能承受,会造成电源损坏。
断路:电路没有闭合,不产生电流,不损坏电器。
3、是否有电压电流。
短路:电源短路时电路上的电流会特别大,且能测得电压。
断路:电路没有闭合,整个电路中没有电压和电流。
短路和断路是怎么区分的
1、短路和断路的主要区分是看电路中的负载是否有电流流流过,电流跨过负载从输入流向输出则是短路,从负载的输入端流向输出端
没有电流通过则是断路。
2、短路,就是由电源通向用电设备(也称负载)的导线不经过负载(或负载为零)而相互直接连接的状态,也称为短路状态。
3、断路,就是闭合电路的某一部分断开,电流不能导通的状态,也称为断路状态。
发生断路后,电气设备便不能工作,运行中的设备陷于停顿状态或特别状态。
判断短路和断路的口诀

判断短路和断路的口诀一、判断短路和断路的口诀“开关开时,电流就走;开关合上,电流就断。
”这句话是指如果开关处于开启状态,那么电流便会顺着回路中最短的路径而流动,如果开关处于关闭状态,那么电流就会在此处断开,不能再继续流动下去了。
这句话提到的开关,实际上就是电气工程中的短路和断路,短路就是指将原本不该连接在一起的电路连接在一起,以使电流能够直接从一端流向另一端,而省去了本来要穿过的电路部分,断路就是指电路中两个电路连接处断开,使这两条电路之间不再受电流影响,也就是断开了电路。
二、短路和断路的区别1、从功能上讲,短路是在电气工程中用来起到接通作用的,它相当于把原本不该连接的电路连接起来,使得电流可以从一端流到另一端,而断路则不同,它起到的是断开作用,也就是说它把电路中原本是连接的两个电路部分断开,使得电路中不再有电流流动。
2、从实现上来说,短路可以通过将两个不该连接的电路连接起来,比如将电路中的两个电极连接起来,使得电流可以从一端流到另一端,而断路则是将电路中原本连接的两个部分断开,从而彻底断开电路,使得电流无法流动。
三、判断短路和断路的方法1、首先要先确定电路的接线方式,即确定电路中的开关或者继电器是如何连接的,根据这些接线信息,就可以判断出电路中是否存在短路或是断路的情况。
2、然后就要确定电路中的电压和电流值,如果发现电路中有处于短路状态的部分,那么对应的电流值就会大大增加,电压值也会大大降低,而如果发现电路中有处于断路状态的部分,那么对应的电流值就会显著下降,电压值也会显著升高,从而可以根据电压和电流值的变化来判断出电路中是否存在短路或是断路的情况。
3、最后就是要实际检查电路中的接线情况,确定电路中的开关或者继电器是否处于正常的接线状态,以此来确定电路中是否存在短路或是断路的情况。
总结:判断短路和断路的口诀是“开关开时,电流就走;开关合上,电流就断”,短路是将原本不该连接的电路连接起来,使得电流可以从一端流到另一端,而断路则是将电路中原本是连接的两个电路部分断开,使得电路中不再有电流流动。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电路的短路和断路应如何区别
断路
断路是指线路某个地方断开了,没有接通;或者线路中空开、控制器等需要接通的部位没
有合上。
当线路出现断路时,电流不能通过,会导致设备无法运行。
此时用万用表电压档测量断点
两侧会出现明显的电压值。
短路
短路分为两种情况:电源短路和负载短路
1.电源短路
电源短路是指电流从电源的一端出发,未经过用电设备直接流向电源另一端的现象。
比如:零火线碰头、火线和火线接在一起、火线和地线接在一起等。
电源短路时,电路中会产生
很高的电流,线路和设备因为过热而烧毁、甚至发生火灾。
所以在电路中是绝对不允许出
现电源短路的。
为了防止电源短路,一般会在线路中串联熔断器(保险丝)用于短路保护。
另外,空开和
漏电开关也有短路保护,所以有时候也用空开作短路保护。
2.负载短路
负载短路是指用一根导线直接把负载两端连接起来。
当发生负载短路时,电流不通过负载,此时被短路的负载没有电流通过。
(注意:负载短路时,负载不工作,但并不会发生损坏!)
上图是个熔断器,它就应用到了负载短路。
当熔体烧毁时,底座中间的红色指示灯会发光提示。
整个电路原理如下:
当熔体正常时,熔体把LED和电阻R短路,电流直接从熔体通过,LED和电阻R没有电
流通过,不发光;当熔体烧毁时,电流从LED和电阻R通过,指示灯发光提醒。
但是如
果整个熔断器后端没有形成通路,就算熔体烧毁,指示灯依然不会发光。
