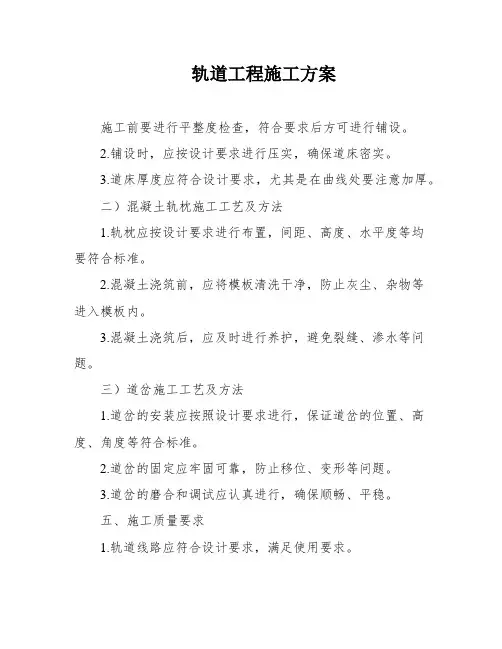

轨道工程施工方案
轨道工程施工方案施工前要进行平整度检查,符合要求后方可进行铺设。
2.铺设时,应按设计要求进行压实,确保道床密实。
3.道床厚度应符合设计要求,尤其是在曲线处要注意加厚。
二)混凝土轨枕施工工艺及方法1.轨枕应按设计要求进行布置,间距、高度、水平度等均要符合标准。
2.混凝土浇筑前,应将模板清洗干净,防止灰尘、杂物等进入模板内。
3.混凝土浇筑后,应及时进行养护,避免裂缝、渗水等问题。
三)道岔施工工艺及方法1.道岔的安装应按照设计要求进行,保证道岔的位置、高度、角度等符合标准。
2.道岔的固定应牢固可靠,防止移位、变形等问题。
3.道岔的磨合和调试应认真进行,确保顺畅、平稳。
五、施工质量要求1.轨道线路应符合设计要求,满足使用要求。
2.轨道线路的平整度、限界净空、轨距、道岔交叉角度等应符合标准。
3.焊接质量应符合要求,无裂纹、夹渣、气孔等缺陷。
4.道床、轨枕、道岔等应符合设计要求,质量可靠。
第一节轨道工程施工一、概述本标段为火车站,新铺线路全长99.032公里,拆除线全长99.032公里,设有4个岔心和2个长50米的安全车挡,新建货运到发线。
二、施工方案根据本标段铺轨工程量情况及标段总工期、阶段工期的要求,结合工程分布及线路情况,采用人工铺轨作业。
在站场路基完成后,施工轨道工程和道岔,合理安排施工进度,统筹兼顾。
三、施工技术措施一)铺设轨排技术措施1、轨排生产严格把关质量,不合格的轨料不得使用。
2、轨排生产要认真执行配轨检尺和质量验收制度,每道工序皆要层层把关,为铺设提供合格的轨排。
3、混凝土轨枕螺旋道钉锚固每2000根混凝土枕做一组(三个钉)抗拨试验,每个道钉抗拨力不小于60千牛。
4、铺轨前,由线路复测组提前对路基、中桩、底碴平整度、限界净空等进行详细检查,符合要求才准施工。
5、铺轨时,路基面要预铺底碴并有中心桩;轨排中心与中心桩尽量对正,误差不超过标准要求,经检查合格后方准继续铺轨。
6、线路维修要确保轨道远视直线顺直无硬弯;曲线圆顺,无反弯或鹅头,无反超高。
轨道安装方案
一、工程概况本工程轨道采用QU80和QU120两种规格的钢轨,6#泊位及7#泊位前沿两根轨道均为QU80钢轨,轨距为10.50m,7#泊位后延轨道采用QU120钢轨,与7#泊位前沿轨道轨距为16.00m。
二、施工顺序轨道安装从上游6#泊位开始向下游安装,直至7#泊位结束,最后安装7#泊位的后延轨道。
三、轨道梁工艺安排轨道梁宽度为900mm,在桩帽混凝土达到一定去强度后进行,在不设跨中支点的轨道梁,在相应位置现有梁板拆除以后即可进行施工。
四、施工准备1、工地周围设置围档,设置好安全警示标志;2、机械设备及工作人员到位,保证机械设备处于良好状态;五、测量放线本工程前期以按以下方法建立了严谨的平面位置和高程控制网络系统。
1、平面控制根据现场情况建立施工坐标系统,施工坐标系统以码头江侧钢轨中心线为X轴,下游方向为正方向,1#排架中心线为Y轴,江侧方向为正方向。
并在码头后方建立控制点。
2、高程控制码头经过多年施工可能存在沉降,根据钢轨平均顶标高建立施工高程系统。
首先按照建设单位提供的水准点复测钢轨标高,每5m测一个点计算钢轨平均顶标高;然后以平均轨顶标高为+6.1m修正水准点数据,后期以修正后的水准点进行测量放线。
在轨道安装之前,对现有的控制网再进行一次符合,并调整偏差值至可控范围,为满足轨道安装测量控制的要求,本次安装不再采用结构施工时加密的局部控制点,直接在钢轨两头设置控制点,使用光学经纬仪直接放设。
并在施工期间每天施工前复测一次钢轨两头的控制点。
六、主要施工方法1、准备工作:首先进行轨道槽内建筑垃圾的清理,清理垃圾的同时须对部分轨道梁预埋排水管进行清孔,保证泄水通畅;2、钢垫板安装:轨道槽清理完毕后,测放钢垫板标高进行钢垫板的安装;根据预埋螺栓测量准确尺寸加工钢垫板,并在钢垫板上打好预埋丝孔及调校丝孔,将加工好的钢垫板进行校正、测量,并与预埋螺栓尺寸进行复测、对比,发现与预埋螺栓不符马上进行修正。
根据测放的标高,将调整修正好的钢垫板安装在预埋螺栓上,利用水平尺配合调校螺栓对钢垫板进行调整,并根据图纸要求调整到所需的水平位置,然后用螺帽压紧;对所有压紧螺丝及钢垫板再一次进行复测,确保在规定尺寸范围内,然后焊连接钢板。
轨道工程施工方案
轨道工程施工方案主要包括以下几个方面:工程概况、施工工艺、施工组织设计、质量控制、安全防护和环境保护。
下面以某城市轨道交通工程为例,详细介绍轨道工程施工方案。
一、工程概况本工程为某城市轨道交通线路,线路全长约30公里,共设15座车站。
采用地下敷设方式,轨道类型为地铁B型车辆。
工程主要包括轨道铺设、土建工程、机电设备安装、通信信号系统等。
二、施工工艺1. 轨道铺设轨道铺设采用轨排法施工。
具体步骤如下:(1)施工前,对轨枕、轨扣等材料进行检验,确保质量符合要求。
(2)根据设计图纸,测量放样,确定轨排的位置和高程。
(3)铺设轨枕,轨枕间距根据设计要求进行调整。
(4)将轨扣与轨枕连接,轨扣间距均匀,保证轨缝符合设计要求。
(5)铺设钢轨,调整轨缝,确保轨缝符合设计要求。
(6)轨道铺设完成后,进行轨道连接和焊接,保证轨道整体稳定。
2. 土建工程土建工程主要包括车站、区间隧道、桥梁等施工。
具体施工工艺如下:(1)根据设计图纸,进行现场放样,确定施工范围。
(2)进行地质勘察,了解地质状况,制定相应的施工方案。
(3)进行土方开挖,采取措施保证土方稳定,防止坍塌。
(4)进行基础施工,包括桩基、地基等。
(5)进行主体结构施工,包括车站、隧道、桥梁等。
(6)进行防水施工,确保工程防水效果。
3. 机电设备安装机电设备安装主要包括供电、通信、信号、通风等设备。
具体施工工艺如下:(1)根据设计图纸,确定设备安装位置。
(2)进行设备安装,确保设备安装牢固、可靠。
(3)进行设备接线,保证电路畅通。
(4)进行设备调试,确保设备正常运行。
三、施工组织设计1. 施工人员组织:根据工程规模,合理安排施工人员,确保施工顺利进行。
2. 施工材料组织:提前采购所需材料,确保材料质量符合要求,保证施工进度。
3. 施工设备组织:合理配置施工设备,提高施工效率。
4. 施工进度组织:制定详细的施工进度计划,确保工程按时完成。
四、质量控制1. 严格把控原材料质量,进行入场验收和复验。
轨道安装方案
轨道安装方案(总11页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目录一、编制依据二、工程概况三、施工准备四、主要施工工艺五、质量保证措施六、安全保证措施七、环境保护措施八、文明施工保护措施九、轨道固定平面图及伸缩缝加工图一、编制依据(1)设计图纸及吊车轨道联接(2)国家或行业颁发的施工验收规范,工程质量检验评定标准。
(3)主要施工规范(4)现场施工条件和我单位起重设备的配备情况。
二、工程概况1、主要工作量:库房轨道总量约(96)米,加工接头 (8)对;,轨道压板(160)套。
2、工程特点:(1)工期紧,施工任务量大。
(2)单件外形尺寸大,运输和吊装作业多。
(3)现场施工条件差,立体交叉作业多。
三、施工准备熟悉设计图纸和施工规范,了解施工现场,编制施工方案和技术交底,落实施工人员、施工机具和材料。
1、主要施工机具和材料:2、主要人员安排:四、主要施工工艺.(一)行车轨道安装:轨道安装流程:1、轨道梁验收:根据上道工序(结构安装)的工序交接资料,对轨道梁进行复测验收。
轨道梁安装的各项技术指标应控制在《钢结构工程施工质量验收规范》GB50205—2001附录的允许偏差之内。
合格后方可进行轨道的安装。
2、行车轨道放线:根据工序交接给定轨道梁中心点,用经纬仪在轨道梁上打点。
然后放出一条安装基准线,用钢盘尺测出轨道的跨度,在另一个轨道梁上放出轨道安装的另一条基准线。
3、压板选用及焊接根据图纸要求,选用焊接型轨道固定件,底座、压板及调整板为Q235或Q345钢铸件,螺栓为级;固定件底座与吊车梁焊接,焊条型号选用与连接件材质相适应。
如选用Q235或Q345钢时分别采用E4315、E7015型焊条。
安装轨道前,根据安装基准线在轨道的两侧布置压板,压板间距按照《吊车轨道联结及车挡》 05GJ25要求间距600mm进行底板定位,然后焊接;要求为中级工作制吊车采用两侧焊缝,重级工作制吊车采用三面围焊缝,焊缝质量应符合三级焊缝外观质量标准。
更换新钢轨(长轨)施工方案
更换新钢轨施工方案xxx工务段xxx年更换长轨施工组织措施第一部分技术方案我段计划于x月xx日开始在xx线、xx线、xxx联络线进行更换长轨施工。
为安全、顺利完成本次施工任务,特制定如下施工组织方案,希望全体施工人员遵照执行。
一、施工地点及任务计划更换9.5Km长轨,详细地点见附件2-5-1。
二、施工组织1、施工领导:xxx、xxx负责施工全面工作,协调、解决施工过程中有关问题。
2、施工组:⑴施工负责人:xxx、xxx、xxx、xx、xxx、xxx、xxx、xxx、xxx、xxx、xxx、xxx、xxx、xxx、xxx、xxxx、xxxx。
①负责施工现场的作业组织。
协调各单位施工作业,协调解决施工中临时发生的问题,检查落实施工例会确定的各项事宜,对违反例会要求,盲目乱干的行为坚决制止,并对施工现场的施工安全负责。
②负责检查施工和开通前的各项准备工作。
③负责施工劳力的组织安排,负责施工材料计划提报;④检查督促施工人员按要求施工,确保施工质量。
⑤组织召开日施工方案制定会、日施工方案布置会、二次分工会、完工会和预备会。
⑥负责管内施工的车站联络、工地防护、远方防护布置工作;⑦负责和电务、车辆部门签订施工配合单;⑧负责组织长轨条的出进及吊运钢轨。
⑨负责换轨后的线路几何尺寸整治、道床整理;⑩负责提报小车计划;⑵施工配合负责:xxx、xxxxxx、xx综合维修车间负责安排重点维修车间切轨、烧轨、焊接、拉伸等作业。
武汉鑫铁或施密特焊轨组负责焊接工作。
3、技术负责人:xxx、xxxx。
负责施工技术工作,制定施工方案,安排好机具、工具、材料、施工队伍计划,按技术标准进行现场技术控制。
4、安全监控负责人:段统一指派。
负责安排盯控施工现场安全工作,特别是螺栓松紧机使用及机工具过道、人身安全,检查督促工地联络、防护按规定执行,施工防护、慢行体系设置。
5、材料运输及机、工具负责人:xxx、xxx、xxx负责安排运输机、工具、材料到位,回收旧轨,安排人员1-2名机修工修理机、工具。
无砟轨道长钢轨的铺设施工
无砟轨道长钢轨铺设的施工工艺探讨【内容提要】无砟轨道无缝线路的铺设比一般铁路的铺设施工工艺更复杂,精度要求更高,它需要进行钢轨的铺设和焊接、应力放散及线路锁定、钢轨打磨等施工环节。
长钢轨铺设依据道床不同分为:有砟道床长钢轨铺设和无砟道床长钢轨铺设。
当前随着客运专线、高速铁路的建设和铁路施工技术的发展,无砟轨道因其后期的维修费用少和具有更好的稳定性、平顺性、耐久性等优点正得到迅猛的发展。
结合京沪铺轨施工的实际情况对无砟轨道长钢轨铺设施工工艺探讨如下,请大家指正。
【关键词】无砟轨道长钢轨铺轨施工工艺1.施工工艺概述本施工工艺适用于无砟轨道长钢轨一次拖拉入槽的施工,施工内容包括长钢轨装车运输,长钢轨拖拉,长钢轨入槽,安装扣件等重要环节,其主要铺设流程图如下图1-1。
1-1长钢轨铺设施工流程图2.施工准备2.1技术准备2.1.1复核施工图,编制长轨运输表及铺轨计划表;对钢轨进行编号,确定装车顺序和铺轨顺序;确定全线胶接绝缘接头位置及数量。
2.1.2编制长钢轨运输方案及长钢轨铺设作业指导书。
2.1.3调查铺轨前方通过地段限界情况,了解无砟轨道板施工情况及对铺轨施工的影响,如有影响及时协商处理。
2.1.4统计全线道岔岔首岔尾对应里程,便于铺设道岔始末两端的长钢轨。
2.1.5编写全线曲线要素表及坡度表。
2.2人员准备2.2.1对施工队伍及相关人员进行施工技术培训和安全教育培训。
2.2.2铺轨过程中安全员、技术员等人员必须全程参与,掌控铺轨施工质量和施工安全。
2.3机具材料准备2.3.1按照长钢轨铺设施工情况,备齐各种施工机具设备。
2.3.2按照规范规定对到场钢轨和扣配件进行质量检查并储存。
3.长钢轨的铺设施工3.1长钢轨配轨装车及运输长钢轨装车前根据配轨表进行配轨,配轨时应对长钢轨的存放现状有整体了解。
按照配轨表左右股成对配编。
左右股长轨在配轨完毕后接头相错量小于30mm。
单元轨节左右股累计相错量小于40mm。
轨道安装方案
轨道安装方案目 录•轨道安装概述•轨道基础建设•轨道铺设方法•轨道安装质量检测与验收•安全措施与环境保护•案例分析PART01轨道安装概述轨道类型与选择适用于直线运动,结构简单,成本较低。
适用于曲线运动,需考虑转弯半径和运动平稳性。
适用于跨越障碍物或长距离运输,需考虑支撑结构。
适用于城市交通或穿越复杂地形,需考虑施工难度和成本。
直线轨道曲线轨道高架轨道地下轨道了解现场地形、地貌、建筑物和地下管线等。
现场勘测根据使用需求和现场情况,设计合理的轨道线路和布局。
设计规划根据轨道类型和长度,准备足够数量的轨道和附件。
材料准备组建施工队伍,制定施工计划和安全措施。
施工组织安装前的准备工作根据地质勘察报告,对不稳定的地基进行处理。
确保轨道基础稳定确保轨道直线度和水平度符合设计要求,避免运动过程中的卡滞和振动。
控制安装精度遵守施工安全规程,确保施工人员的安全。
安全措施合理处理施工废弃物,减少对周围环境的影响。
环境保护安装过程中的注意事项PART02轨道基础建设根据运输需求和地形条件,选择合适的轨道类型,如钢轨、碎石道砟等。
确定轨道类型确定轨道规格考虑排水设计根据列车运行速度、载荷等要求,确定轨道的规格和间距。
确保轨道基础具有良好的排水性能,防止积水对轨道造成损害。
030201清理场地、测量放样、确定施工顺序和工艺。
施工前准备根据设计要求选择合适的基础材料,如碎石、混凝土等。
基础材料选择采用适当的施工方法,如分层压实、浇筑等,确保基础密实度和稳定性。
基础施工方法轨道基础质量检测检测项目对轨道基础的各项指标进行检测,如密实度、平整度、高程等。
检测方法采用适当的检测方法,如灌砂法、水准仪测量等。
质量评估根据检测结果对轨道基础质量进行评估,确保满足设计要求和安全运行条件。
PART03轨道铺设方法适用于城市、郊区和乡村地区,适用于不同规模和类型的轨道交通系统。
适用范围成本相对较低,施工周期较短,对城市交通影响较小。
优点需要占用地面空间,可能对城市景观和环境造成一定影响。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
黄石港棋盘洲港区一期工程7-10#泊位工程
钢
轨
安
装
施
工
方
案
编制人:
审核人:
中交二航局黄石港棋盘洲港区一期工程
7-10#泊位工程项目经理部
2012年8月
黄石港棋盘洲港区一期工程
钢轨安装施工方案
一、工程概况
黄石港棋盘洲港区一期工程共有三条门机轨道,每条长292.24m,共长876.72m,钢轨顶标高为24.02m。
钢轨安装由预埋螺栓安装、钢垫板安装、灌注胶泥、胶垫板安装、钢轨安装、压板安装等组成,码头轨道伸缩缝处钢轨之间采用夹板固定连接,轨道槽浇筑沥青混凝土。
二、施工工艺流程:
钢轨安装施工工艺流程
施工准备--测量放线--调节预埋螺栓--清理浮浆—安装钢垫板—灌注胶泥—安装胶垫板—调校螺栓调整--钢轨安装--压板安装--门机试行—浇筑沥青混凝土。
三、主要施工方法及注意事项:
1、施工准备
面层砼浇筑完成后,即开始轨道槽的清理工作,凿除槽内的混凝土浮浆,清理预埋螺栓上附着的砂浆。
2、测量放线
轨道槽清理完毕后测量人员在轨道槽内放出轨道中心线,并从边缘延伸30cm至面层上,用墨斗线弹出墨线。
3、调节预埋螺栓
按照测量放线确定出预埋螺栓的位置,若有偏差的,则按要求进行调节在直线上。
4、安装钢垫板
预埋螺栓调节完成后,每隔3m在预埋
螺栓上焊接标高控制筋,按钢垫板底标高
23.843m控制,测量人员用水准仪全程监控
整个安装过程,因为此施工过程涉及到轨道
的顶标高;两块钢垫板之间采用两块连接钢
板围焊。
钢垫板安装我部采用小型移动门架进行安装,移动门架采用[10槽钢焊接而成,底部配4个移动滑轮,移动门架前后各配1个5t手拉葫芦及2根钢丝绳,用于吊起钢垫板,在安装时可用手拉葫芦调节钢垫板的位置及标高。
5、胶泥灌注
胶泥是以水泥为胶结材、配以复合外加剂和特制骨料的水凝水泥,其3天抗压强度应≥40.0MPa,圆钢粘结力≥4.0MPa,1天竖向膨胀率≥0.02%。
在灌注前应再次清除钢垫板与轨道之间残留的各种垃圾,并要用水充分湿润将与胶泥接触的砼表面,并不得留有积水,或在灌浆前一天用水注入轨道槽,第二天(灌浆前),用空压机将余水清除干净;胶泥的灌注采用小型搅拌机从一面到另一面,一端到另一端,从而使空气泡走出,在灌注过程中,不能用力敲击钢垫板,灌注要缓慢,以使胶泥流淌充分。
在灌浆结束后,需注水养护至少7天,并用用土工布或塑料薄膜覆盖。
6、钢轨安装
a.钢轨安装前应进行调直处理,以达到施工要求。
b.将轨道用吊车运输至面层后,按照测量放样点弹出的边缘线进行安装(中心线出30cm为轨道中心)。
c.复合胶垫板的保护
在焊接前,在钢轨的底面应放置适当尺寸的瓷砖或别的隔热材料,以保护胶垫板。
d.钢轨预热
预热范围:焊缝两侧至少150mm。
预热温度:200—250度。
预热时必须使钢轨整体受热。
e. 焊接
钢轨焊接时需在钢垫板两端开“V”形坡口(三面坡口),角度约为60度;将钢轨置于复合橡胶垫板上面,待焊接接头两端钢轨全部垫高10mm,接口处预留6—10mm的拱度,焊接钢轨顶面时分层施焊,焊条应保持垂直,并匀速的从垂直于钢轨轴线方向一边焊到另一边,焊完第一层后,应立即清除熔渣,然后进行第二层的焊接,重复以上步骤直到焊接部位的焊料略高于钢轨顶部2—3mm。
在
焊轨道侧面腰部的时候,先焊底部然后再焊接另一侧的底部,以防局部受热变形严重,然后用同样的方法依次焊接腰部,直到焊接完毕。
焊接过程中在每焊好一行后应立即清除熔渣。
焊接完成后,应在钢轨上立即覆盖石棉或别的隔热物5小时以上,待焊缝温度冷却到大气温度时,再拆除用于隔热胶垫板的隔热物。
f.冷却和焊缝磨光
在钢轨焊缝接口处的凹凸部位应做磨光处理,对钢轨顶部的焊缝必须确保平滑,不能有凹位。
g.钢轨夹板连接
伸缩封位置的钢轨采用夹板连接,安装夹板之前应将钢轨直接头进行打磨处理,使得两端接头对应面平行,并请专业的施工队伍依据所使用的夹板尺寸开孔。
安装夹板时应先调直对接的两段钢轨,再依次上夹板和紧固螺栓,在螺栓拧紧过程中校核轨道的直线度,调整以满足设计和规范要求,最后拧紧螺栓。
7、钢轨固定
在上压板的时候一定要用扭矩扳手严格按照设计要求上紧,并且所有的压板上紧扭矩一定为统一值,以防在试车时钢轨发生扭曲边形,在试车后再用扭矩扳手重现按设计要求上紧压板。
8、浇筑沥青砂
浇注之前应复检轨道中心线、轨距、标高和直线度,检查螺栓的力矩。
最后按要求浇注沥青砂。
四、工期安排
钢轨安装施工工期定为40天,:2012-8-20~2012-9-30
五、人员配备
六、钢轨安装质量控制措施
(一)、注意事项
1、为保证预埋螺栓中心线的直线度和钢垫板安装时螺栓孔位置准确,特用角钢制作“预埋螺栓辅助装置”,以保证预埋螺栓的平面位置和垂直度;螺栓得焊接应按照施工图纸和规范要求严格保证质量,保证在浇筑基础混凝土时螺栓不发生移动。
预埋螺栓丝扣部分涂黄油保护,定位钢筋要和码头预埋接地扁钢可靠焊接,并预留外伸扁钢以方便钢轨的防雷接地焊接。
2、钢垫板的标高控制是确保钢轨安装标高准确的关键,施工时要特别认真、仔细,必须严格控制。
3、校对轨道的直线度(≤+5mm)、按测量放线严格控制轨道中心及标高、紧固轨道(螺母预紧力55KN/根)、焊接接地线。
(二)轨道安装允许偏差
(三)保证措施
1、施工过程中严格实行三级质检制度,施工班组自检、互检,质检人员全过程检查,技术负责人全面管理,并随时接受工程部和监理的检查监督。
每道工序都必须检查合格后方可进行下一道施工。
2、严格工艺流程,认真执行施工技术规范、技术标准和有关技术操作规程。
开工前首先由项目部对施工队伍进行技术交底,然后根据需要对工人进行培训,使之熟悉操作规程及技术规程及技术规范。
3、在原材料方面,加大进场检验的力度。
材料进场后,料库通知试验室,试验室检验合格后方可用于施工。
不合格的材料立即清除出场。
七、安全保证措施
1、认真贯彻“管生产必须管安全”的原则,除设专职安全外,生产副经理、技术负责人等各级生产人员必须将安全工作作为自己的主要职责认真抓好。
2、认真执行安全生产责任制,施工现场工作人员必须戴好安全帽,设置安全标牌,责任落实到人,把“安全第一,预防为主”的方针真正落实到实处。
3、坚持安全活动日制度,每周一次,及时总结生产情况,进行安全教育,消灭事故隐患。
4、本项施工涉及到的焊接量和气割量较大,因此在施工过程中要时刻注意用火和用电的安全。
配备漏电保护器和回火阀等安全保护设备。
5、对于各类设备,尤其是起吊设备,要及时保养,同时要经常检查,确保设备完好,杜绝事故发生。
九、环保措施
1、及时处理、分离施工留下的电焊条、焊渣、混凝土等废物料,并堆放在指定的自理场和安全的临时贮存处,以防雨水造成对水质的污染。
2、施工完成后及时清理场地,剩余的钢轨等构件统一集中堆放,保持码头面层得清洁和注意对成品的保护。
