仰邦bx-5u0操作

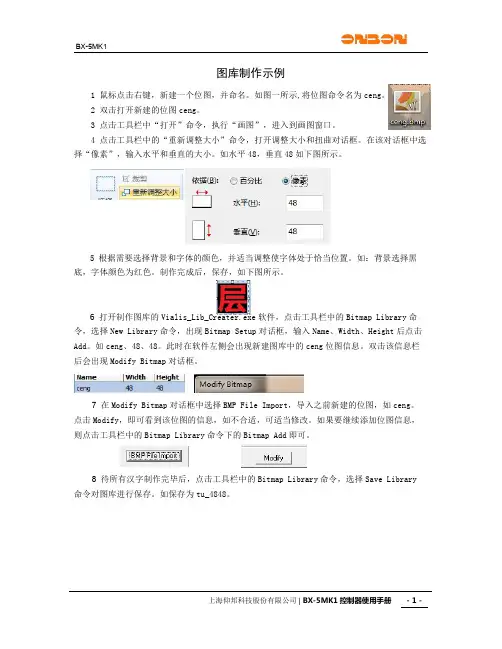

BX-5(M)K字库控制器图库制作示例

BX-5MK1上海仰邦科技股份有限公司|BX-5MK1控制器使用手册-1-图库制作示例1鼠标点击右键，新建一个位图，并命名。

如图一所示,将位图命令名为ceng。

2双击打开新建的位图ceng。

3点击工具栏中“打开”命令，执行“画图”，进入到画图窗口。

4点击工具栏中的“重新调整大小”命令，打开调整大小和扭曲对话框。

在该对话框中选择“像素”，输入水平和垂直的大小。

如水平48，垂直48如下图所示。

5根据需要选择背景和字体的颜色，并适当调整使字体处于恰当位置。

如：背景选择黑底，字体颜色为红色。

制作完成后，保存，如下图所示。

6打开制作图库的Vialis_Lib_Creater.exe 软件，点击工具栏中的Bitmap Library 命令，选择New Library 命令，出现Bitmap Setup 对话框，输入Name、Width、Height后点击Add。

如ceng、48、48。

此时在软件左侧会出现新建图库中的ceng 位图信息。

双击该信息栏后会出现Modify Bitmap 对话框。

7在Modify Bitmap 对话框中选择BMP File Import，导入之前新建的位图，如ceng。

点击Modify，即可看到该位图的信息，如不合适，可适当修改。

如果要继续添加位图信息，则点击工具栏中的Bitmap Library 命令下的Bitmap Add 即可。

8待所有汉字制作完毕后，点击工具栏中的Bitmap Library命令，选择Save Library 命令对图库进行保存。

如保存为tu_4848。

530卧螺离心机使用说明书

东邦机械分离技术卧式螺旋卸料沉降离心机机械使用说明书江苏东邦机械有限公司Dongbang Machine Co.,Ltd.,Jiangsu Province,China目录引言—————————————————————— 3 第一章结构与工作原理——————————————— 3 第二章主要参数及特点——————————————— 4 第三章安装与调试————————————————— 6 第四章运行与维护—————————————————9 第五章检查与修理—————————————————13 第六章运输与贮存—————————————————16引言DWL530A系列离心机是我公司在多年从事分离和过滤机械研究和制造的基础上，开发和研制的新产品。

本公司以“市场为中心，质量、成本为基本点”的理念，根据不同行业的不同物料特性最大可能地满足客户的要求，主要应用于化工、石油化工、轻工、食品、煤炭、冶金、选矿、环保、味精、糖蜜、制酒等各种固液相和固液液相分离的领域。

DWL530A系列离心机为卧式螺旋卸料沉降离心机（简称卧螺离心机），它吸取了国内外的先进技术，具有分离因数高，长径比大，分离效果好，自动化程度高，操作简单，连续运转，适应性强等优点。

本说明书对DWL530A离心机的结构原理、主要技术参数及性能、安装调试、运行与维护、电气系统等方面进行说明，以便使用单位认真阅读本说明书后能正确使用本机器。

本说明书共16页，其中涉及的名称、术语、编号等是按我公司和行业有关标准编写的，可能会有某种机型或其部分结构与说明书不符，其中不解之处或有疑之处，请您及时与我们联系，提出宝贵的意见。

第一章结构与工作原理DWL530A离心机的工作原理和其结构如图一所示：主要由主电机、进料管、主轴承、机罩、转鼓、螺旋体、机座、差速器、及副电机等组成。

其工作原理是：悬浮液从右端进料管连续加入，经螺旋进料口进入转鼓，在离心力作用下，在转鼓内壁形成沉降液池，将悬浮液分离成固体重相和液体轻相，重相的固体颗粒沉积在转鼓壁上形成沉渣层，依靠螺旋与转鼓的相对转速，螺旋叶片将沉二、DWL530A型离心机的主要特点：1.操作简单，自动化程度高，可进行连续分离。

中英文对照的装载仪操作手册

"博大5" 装载仪操作手册"BODA5"USER M ENU上海亮格船舶工程技术有限公司SHANGHAI LIANGGE SHIPS E NGINE E RING TE CHNIQUE CO.,LTD.2012/11/18目录1I n t r odu ct ion(简介) (4)2Test Con dit ion(测试工况说明) (4)3I n st allat ion(安装) (5)4St ar t in g Pr ogr am(启动) (6)5F ile(文件) (9)5.1N ew(新建工况) (9)5.2Sa ve(保存工况) (9)5.3Sa ve a s(工况另存为) (10)5.4Open(打开工况) (10)5.5Open St a n da r d(打开标准工况) (11)5.6Pr in t(打印) (11)5.7Pr in t pr eview(打印预览) (11)5.8Pr in t set(打印设置) (11)5.9Pa sswor d(密码) (11)5.10C h a n ge pa sswor d(密码更改) (12)5.11Exit(退出) (12)6Ar r an gemen t(分类) (12)6.1Voya ge in for ma t ion(航次信息) (12)6.2C on st a n t(船员和常数) (13)6.3C a r goes loa d(货舱货) (13)6.4Ta n k s loa d(压载水等液舱) (14)6.5B a les(大件货) (15)7Con t ain er(集装箱) (16)7.1B a yPla n (16)7.2C u r r en t ba y(当前B a y) (20)7.3All ba y(所有B a y) (21)7.4Set t in g Loa din g Por t(设置挂港代码) (21)7.5Set defa u lt box(设置默认箱) (22)7.6Empt y box weigh t(空箱设置) (22)7.7Rea d ED I file(读Edi文件) (22)8E valu at ion(计算) (25)8.1Su mma r y(总表) (25)8.2St a bilit y(稳性计算) (25)8.3St r en gt h(强度计算) (26)8.4D r a ft Su r vey(六面水尺测量) (27)8.5H ydr o da t a(静水力数据) (28)9Repor t(报告) (28)9.1Repor t(报告) (28)9.2B a yPla n(B a ypla n总图） (29)9.3B a yPla n of a ba y(B a ypla n单图) (30)9.4B a y list(按B a y重量列表) (30)10Opt ion s(选项) (31)10.1Ala r m(声响报警) (31)10.2Specific Gr a vit y(比重设置) (31)10.3Fr om AP(距艉) (31)11H elp(帮助) (31)11.1H elp(帮助) (31)11.2Abou t(关于) (32)11.3Regist er(注册) (32)12E xample(例子) (32)12.1N ew(新建) (32)12.2Voya ge in for ma t ion( 航次信息) (34)12.3C r ew & C on st a n t(船员和常数) (35)12.4C a r goes H old(货舱装载) (35)12.5Ta n k s Loa din g(液舱装载) (35)12.6C on t a in er(集装箱装载) (36)12.7C h eck Resu lt(检查结果) (39)13Appen dix(附录) (41)13.1St owa ge fa ct or(积载因数换算表) (41)13.2con figu r a t ion(配置) (41)13.3Soft wa r e mist a k e(错误应对) (41)13.4Wa r n in g(警告) (42)13.5OPERATION AL RESTRIC TED D ATA(操作限制资料) (42)1Introduction(简介)1．About software(软件概况)FUHAI Loading Program is a software system for ship loading calculation on-board in real time. It has friendly user interface. Using this system, user can load container quickly or input tanks data easily. The stability can be calculated and the distribution of shear force and bending moment of the ship under the loading condition can be obtained.福海船舶装载仪是一个船舶运行的装载计算软件，具有友好的操作界面，能快捷地输入集装箱数据和液舱重量数据，并能迅速地计算出船舶浮态和稳性，以及船舶的剪力弯矩分布状况。

X500操作手册

大纲X500水平飞针测试机主要针对FPC、 IC载板进行测试，机台的操作分为三大部分。

(一)机台调试------------------------------------------------------------(P3-P16)1.机台连机---------------------------------------------------------------------------------(P3-P4)2.安装测试针，压力调试，大小校正------------------------------------------------(P5-P6)3.电容板调试------------------------------------------------------------------------------(P7-P10)4.吸盘补偿(OFFSET学习) ------------------------------------------------------------ (P11-P16)(二):数据处理，软件操作--------------------------------------------(P17-P21)1.TPM资料处理--------------------------------------------------------------------------(P17)2.首片电容值学习------------------------------------------------------------------------(P18-P21)(三)机台维护------------------------------------------------------------(P22-p28)1.注册码测试电脑与机台连接---------------------------------------------------------(P22)2.常见问题解决方法---------------------------------------------------------------------(P23-P28)(四)附加操作软件介绍测试模式、参数设置等。

UV500检测器操作说明

UV500检测器操作说明500检测器的使用和维护图2.1：检测器前面板16789111112534前面板见图2.1：以下控制和指示器位于前面板上：1）显示屏：A31/2数字显示器。

吸收值可显示到1.999AU。

当按下开关8（SAMP）时，这个显示屏显示样品相对光密度，当按下开关9（REF）时，这个显示屏显示参照光强度。

2）上升时间选择开关：一个四档旋转开关控制，能控制二级Beel滤器的过滤强度。

可选择的上升时间有0.1，0.3，1.0和3.0秒四档。

上升时间等于2倍的时间常数。

（以秒为单位）3）灵敏度选择开关：十二档的旋转开关控制仪器背板上的输出口的输出电压范围。

可供选择的有 2.0，1.0，0.5，0.2，0.1，0.05，0.02，0.01，0.005，0.002，0.001，和0.0005AUFS。

这个开关不控制仪器背板上的1V/AU积分仪输出端口的输出。

4）波长选择器：连续波长旋钮，可调范围190-800nm。

顺时针旋转降低波长，逆时针旋转增加波长。

箭头指示波长增加方向。

注意：不要强力旋转旋钮，使波长值低于180nm或高于820nm这会损坏波长控制器。

5）波长指示器：一个三位的机械波长指示器，显示当前工作波长。

6）紫外（UV）灯指示器：绿色发光二极管亮表示氘（D2）灯装于设备内并且发光。

7）可见光（VIS）灯指示器：绿色二极管灯亮表明这个设备内装着一个钨灯并且发光。

8）样品光强度开关：按下这个瞬间开关，显示器显示样品室光敏二极管测到的样品光密度。

9）参照光密度开关：也是瞬间开关，按下此开关，显示器显示参照光敏二极管测到的参照光密度。

10）短路开关：瞬时开关，按下这个按钮，记录仪输出端电压降为零伏。

这个按钮必须持续按压一会才能发挥作用。

这个按钮用于调整记录笔在记录纸上的位置，但不影响积分仪输出。

11）标记开关：瞬时开关按下该开关可产生偏转度达20%的输出信号，该开关不影响积分仪输出。

12）等待状态指示灯：绿色LED指示灯，此灯亮表示记录仪输岀端正在输出一个恒定的零电压。

U盘插入电脑后，选择上部倒数第二的按钮（USB下载）
要见提示
才表明软件识别到U盘
在弹出的窗口选择保存即可
保存文件时，问是否覆盖原节目，点是
点设置选择设置屏参密码168控制组件bx5a1里选择bx5uo修改屏幕宽度为384高度为32然后保存关闭点节目一把节目边框的勾去掉再点一下上部的字幕在下端的宽度和高度都改成刚才的参数384和32点下端的字幕第二个按钮字体选择黑体字号24输入你要的文章完成输入后关闭无须保存注意这种情况
点设置，选择设置屏参
密码168
控制组件
bx-5a1里选择bx-5uo
修改屏幕宽度为384，高度为32
然后保存
关闭
点节目一
把节目边框的“勾”去掉
再点一下上部的“字幕”
在下端的宽度和高度都改成刚才的参数
384和32
点下端的字幕（第二个）按钮
字体选择黑体字号24输入你要Βιβλιοθήκη 文章完成输入后关闭（无须保存）
注意这种情况：出现两个文件是必须删除一个

LedshowTW2012图文编辑软件使用手册

LedshowTW2012图文编辑软件用户手册上海仰邦软件科技有限公司20122年7月28日201CopyrightAll rights reserved.No part of this publication may be reproduced in any form by print,photo print, microfilm or any other means without written permission by ONBON.©2010-2012Onbon版本历史:版本号日期作者描述1.02010Mo.zhu 1.First revision2.02011Jf.pan 1.新增动画编辑功能详见4.42.新增网络通讯设置详见5.3.2.23.新增BX-4U系列控制卡使用指南详见6.13.02012Jf.pan 1.新增自适应节目编辑功能详见3.1.1.32.新增参数自动回读功能详见5.3.1.23.BX-WiFi模块设置详见74.红外遥控器使用说明详见8LedshowTW2012图文编辑软件1.概述1.1LedshowTW2012简介Ledshow软件专为LED图文控制器配套设计，自98年投放市场，历经几代产品的更新发展，功能日臻完善，操作简单，深受广大用户喜爱。

我公司最新推出的LedshowTW2012版本是我们在多年从事LED异步控制器研发基础上提出的一套最完善的整体解决方案。

该编辑软件，从功能和使用上都有了很大的改进。

产品从2007年01月开发至今，得到了许多业内朋友的指导和帮助。

在此深表谢意!1.2LedshowTW2012主要功能特点软件概述�仰邦科技三/四、五代多区域LED图文控制器配套软件支持控制器�BX-3T、BX-3A1、BX-3A2、BX-3A、BX-3M、BX-4T1、BX-4T2、BX-4T3、BX-4A1、BX-4A2、BX-4A3、BX-4AQ、BX-4A、BX-4UT、BX-4U0、BX-4U1、BX-4U2、BX-4U2X、BX-4U3、BX-4M0、BX-4M1、BX-4M、BX-4MC、BX-4C、BX-4E1、BX-4E、BX-4EL、BX-5AT、BX-5A0、BX-5A1、BX-5A1&WiFi、BX-5A2、BX-5A2&RF、BX-5A2&WiFi、BX-5A3、BX-5A4、BX-5A4&RF、BX-5A4&WiFi、BX-5M1、BX-5M2、BX-5M3、BX-5M4、BX-5UT、BX-5U0、BX-5U1、BX-5U2、BX-5U3、BX-5U4、BX-5E1、BX-5E2、BX-5E3软件优势�业界最专业的LED图文控制器编辑软件�最丰富的节目管理功能�最强大的素材编辑工具�最高效的数据通讯压缩�最新颖的炫彩魔幻边框�最炫动的动画特效选择集群管理�分组管理：最多管理256个显示屏�发送模式：群组发送/保存数据到USB设备�节目编辑：节目类型：普通节目/全局节目/实时节目/共享节目/自适应节目�播放属性：顺序播放/定长播放/定时播放�节目数量：最多支持192个节目�区域数量：最多支持128个区域素材编辑�全新文本编辑器：支持多语言混合编辑，字间距、行间距逐点可调�全新表格编辑器：支持多语言混合编辑，单元格强大编辑功能素材支持�支持文本(txtf.)的编辑和浏览�支持图片(Jpg,bmp)的编辑和浏览�支持Excel和自定义表格(tbf.)的编辑和浏览�支持Avi和Flash动画(fxts,swf,gif)的编辑和浏览�支持Word文档和Excel表格的直接调用，自动排版转换网络通讯�MAC绑定机制，无需IP设置，自动识别，自动连接�支持单机直连/以太网连接/跨Internet连接时钟显示�多组日历和时钟组合多组正负计时�多组时区和作战时间多组模拟表盘传感器支持�温度/湿度/噪声语言功能�全新多语言操作系统自适应功能保障BX产品轻松走向世界更多强大功能将令您惊喜连连……2.软件修改与更新�增加了BX-5AT/5A0/5A1/5A1&WiFi/5A2/5A2&RF/5A2&WiFi/5A3/5A4/5A4&RF/5A4&WiFi/5M1/5M2 /5M3/5M4/5UT/5U0/5U1/5U2/5U3/5U4/5E2/5E3控制器；�添加提示信息自由修改功能；�控制器程序版本在“V120418”后的5代控制器均支持断点续传功能(网口与串口)，使无线通讯效率和可靠性大大提高；�5代控制器均支持红外遥控功能（5E系列暂无此功能）；�LedshowTW2012图文编辑软件允许用户取消了时间区域数量限制（4C/4E/5E系列控制器除外）；�增加了“分组”文件夹功能编辑名称来区别多屏幕下的控制器；�增加了播放文件导入、导出功能；�增加了节目背景叠加技术，能够实现背景文字、背景图片和背景动画的叠加；�新增参数自动回读功能；�新增自适应节目编辑功能；�优化了群组发送功能；�增加了节目复制、粘贴功能；�增加了WiFi控制器；�增加了区域边框技术。

仰邦科技控制卡参数

双色: 32K
2048*16 1024*32 672*48 512*64
BX-5U3
单色: 128K
3200*32 2048*64 1536*96 1024*128
1组50PIN接口/128行
24个区域/128个节目支持温度传感器支持温湿度传感器
双色: 64K
2048*32 1024*64 768*96 512*128
BX-5U4
单色: 128K
2048*64 1024*128640*192 512*256
1组50PIN接口
双色: 64K
1024*64 512*128 320*192 256*256
BX-5E1
双色: 384K
2048*192
1组50PIN接口/192行
32个区域/192个节目支持温度传感器支持温湿度传感器
512*16 256*32
1组T8和2组T12
8个区域/128个节目支持温度传感器
双色: 4K
256*16 128*32
BX-5U0
单色: 16K
1024*16 512*32 320*48 256*64
2组T8和4组T12
双色: 8K
512*16 256*32 160*48 128*64
BX-5U1
仰邦科技控制卡参数
五代产品技术指标
五代产品
控制点数
显示模式
板载显示接口
区域/节目/传感器
BX-5AT
单色: 8K
512*16 256*32
1组T8和2组T12
8个区域/128个节目支持温度传感器支持温湿度传感器
双色: 4K
256*16 128*32
BX-5A0
单色: 16K

BX-4M控制器之USB设备使用指南

USB 设备使用指南一、工作模式BX-4M(USB)控制器支持采用USB 设备便捷地实现LED 显示屏的播放节目更新。

其工作模式为将保存有播放节目的USB 设备（U 盘）插入控制器的USB 接口座（或者USB 延长线接口座），播放节目将自动上传至控制器上的FLASH 存储器，并更新覆盖其原来的播放节目。

在新节目上传成功后，LED 显示屏自动进入更新后的节目播放状态，此时须拔去U 盘。

新一代BX-4M 系列控制器在BX-3M(USB)控制器的基础上，新增以下重要功能：1. 新增支持采用一个U 盘更新多种不同规格的LED 显示屏节目信息的功能。

即BX-4M 系列控制器能够根据已经设置的屏幕参数，自动识别 U 盘内的对应播放节目。

这样大大方便了对于不同规格的集群显示屏系统采用U 盘进行统一的播放节目更新。

2. 新增支持采用U 盘更新升级控制器底层程序的功能。

支持采用一个U 盘更新升级多张控制器底层程序，也支持LED 显示屏节目信息和控制器底层程序的同时更新和升级。

3. 新增支持USB 在高级用户加密方式下的播放节目更新和控制器底层程序升级，如果控制器内设定过密码，则只有在相同密码下的LedshowTW2011 软件中，下载到U 盘的播放节目或底层升级程序才能被更新或升级到控制器中。

如果在没有密码或密码错误下的 LedshowTW2011 软件中，下载到U 盘的播放节目或底层升级程序则不会被更新或升级到控制器中。

二、工作电压控制器正常工作电压为5V ，范围为4.5V～6V。

但是需要特别注意：USB 接口的稳定工作电压须≥4.9V。

三、更新播放节目的USB 设备使用步骤及操作流程1.通过LedshowTW2010 软件主界面工具栏的USB 快捷钮，将播放节目下载保存到U 盘中。

不要对U 盘中的onbonbx 文件夹及里面的文件进行改动。

2.保存播放节目到U 盘时，必须确定控制器中的屏幕参数和LedshowTW2010 软件上的屏参设置一致。

UV高效光解废气净化系统使用说明书

THY-EQ30000UV高效光解废气净化系统操作控制说明手册版本：A日期：2013年2月本手册的内容，若经修改，恕不另行通知本说明书版权属天浩洋环保所有，如有翻印违者必究。

一、操作流程及画面介绍1、欢迎界面点击屏幕中的按钮，屏幕会弹出如下窗口。

点击口令在弹出的键盘上输入密码“111111”然后点击确定进入到系统。

2、系统控制界面点击系统启动按钮开始运行整个工艺流程，风机→喷淋塔→UV光解设备，需要结束的时候点击系统停止按钮停止系统，点击风机频率可设定风机频率。

3、手动控制界面此界面主要用于设备流程的调试和维修而用。

4、工作状态画面显示灯管的故障位置和工作的状态5、报警画面主要显示报警画面、报警内容和设置用户密码注销登陆二、按键说明序号按键目录功能介绍其他1 进入系统操作画面2 开始运行系统3 停止运行系统4 急停、特殊紧急情况按下立即停止。

控制箱上的按钮与此有共同的功能5 频率增加按钮6 频率减小按钮7 系统运行时间清零按钮8 切换到手动分组控制页面9 切换到工作状态页面10 切换到报控制页面11 切换欢迎页面12 切换中英文显示按钮13 切换系统操作页面14 注销登陆用户切换到欢迎页面三、注意事项1、手动分组尽建议在初次调试或维修时使用，正常启动请在系统操作页面操作使用系统启动、系统停止按钮。

2、开机前请检查配电箱内的所有开关是否都在闭合的状态、急停按钮是否在初始状态、电源指示灯是否指示。

3、工作状态指示界面是为了方便检修只做参考、具体模块的好坏需在UV光解设备内模块自身指示灯的好坏而定。

3、维修设备时必须要断电检修，非专业人员禁止维修。

BX-IV Dynamic Library使用说明

pSocketIP : 控制卡 IP 地址；网络通讯模式时有效；例:192.168.0.235
pSocketPort :控制卡网络端口；网络通讯模式时有效；例：5005
pScreenStatusFile：用于保存查询到的显示屏状态参数保存的 INI 文件名
返回值: :Integer
RETURN_NOERROR：正确返回； RETURN_ERROR_RA_SCREENNO ：已经有该显示屏信息。如要重新设定请先使用
: 数据极性；，0x00：数据低有效，0x01：数据高有效；默认为 0；
nDataOE
: OE 极性； 0x00：OE 低有效；0x01：OE 高有效；默认为 0；
nRowOrder : 行序模式；0：正常；1：加 1 行；2：减 1 行；默认为 0；
nFreqPar : 扫描点频；0~6；默认为 0；
AddScreenProgramBmpTextArea 添加区域信息。 RETURN_ERROR_NOFIND_PROGRAM =0xFB; //没有找到有效的显示屏节目；可以使用
AddScreenProgram 函数添加指定节目 RETURN_ERROR_NOFIND_SCREENNO = 0xFC; //系统内没有查找到该显示屏；可以使用
BX102P002
AddScreenProgramClockAreaFile
AddScreenProgramLunarAreaFile
2.8 2011-12-2
1、增加 GetScreenStatus 函数，用于查询显示屏 He
当前状态。（目前只支持 BX-4M0）
2.9 2012-1-11
1、将 GetScreenStatus 的文件名称修改到函数 He

U50中文操作手册

参阅：这个标志提示读者可以参阅其它的相关资料。
提示：这个标志提示参考信息。
-- 4 -- HORIBA/ST-TECH Email: tech@ Service Tel: 0754-8862 8817
U-50 系列
目录
目录
1 关于本仪器 ..................................................................................................................................................... 7 2 设备信息 ......................................................................................................................................................... 8
前言
z 当连接 UBS 电缆时，控制单元是不防水的。 z 当仅操作控制单元时，用随机配备的接口盖保护连接口。 z 当较长时间不使用仪器时，请取下电池；电池漏液将导致设备故障。 z 不要用有机溶剂或抛光粉擦拭控制单元，仪器表面将会恶化或者印刷字体消失。
如果显示屏脏了，请用浸有中性清洁剂的软布擦拭。 z 在校准和设置时不要关闭电源或断开电缆，储存器数据可能会被删除。 z 执行测量时，打开电源前请先连接好探头体电缆。 z 不要取掉或扭曲电池垫圈。 z 当打开电池盖时，要确保没有异物附着在垫圈上。 z 不要使用非指定的电池，否则可能导致漏液。
导致电缆损坏。
z 控制单元 z 不要受到强烈冲击。 z 用手指执行按键操作，不要用金属棒等硬物按键。

BX-5U0户内屏调试

BX-5U0控制卡户内屏调试方法一、双击安装程序：
选择下一步直到安装完毕。

二、双击桌面已安装好的程序：
三、点击设置、设置屏参：密码168
四、按步骤设置：
设置完毕。

文字输入与更新
一、1.选择字幕 2.用鼠标将文字框拖到最大 3.点击下边字幕
二、字号大小改为22，字体可不改，输入想要发送的内容。

点右上角的x，关闭。

注：二次编辑可双击下边的
三、将上图的运行速度改为2 显示特技为：向左连移。

四、点击USB下载
五、1显示当前插入的u盘，2大屏不显示时间可不选， 3点击保存。

4.左下角显示：上传成功。

好，大功造成。

六、拔下u盘去插去吧，大屏会显示上传成功，拔掉u盘，OOK!!! 上传失败可能原因：u盘内容太多，建议格式化u盘再下载上传。

仰邦bx-5u0操作

U盘插入电脑后，选择上部倒数第二的按钮（USB下载）
要见提示
才表明软件识别到U盘
在弹出的窗口选择保存即可
保存文件时，问是否覆盖原节目，点是
点设置，选择设置屏参
密码168
控制组件
bx-5a1里选择bx-5uo
修改屏幕宽度为384，高度为32
然后保存
关闭
点节目一
把节目边框的“勾”去掉
再点一下上部的“字幕”
在下端的宽度和高度都改成刚才的参数
384和32
点下端的字幕（第二ห้องสมุดไป่ตู้）按钮
字体选择黑体字号24
输入你要的文章
完成输入后关闭（无须保存）
注意这种情况：出现两个文件是必须删除一个

仰邦WIFI无线控制卡使用说明【VIP专享】

仰邦WIFI无线控制卡使用说明1.1 工作模式BX-5A1&WiFi、BX-5A2&WiFi、BX-5A4&WiFi等控制器支持通过BX-WiFi模块的TCP/IP协议通讯实现LED显示屏的播放节目更新。

其工作模式有“单机直连(AP模式)”、“固定IP(Station/STA模式)”两种连接模式。

1.2 设置方法BX-WiFi模块的参数不在LedshowTW 2012软件中设置，需使用“Internet Explorer”来手工设置。

初次使用或处于复位状态的BX-WiFi模块可先将计算机的IP信息设置为“自动获得IP地址”，然后计算机先查找到并连接带有“BX-WiFi”字符串的无线网络后，然后在“Internet Explorer”地址栏中输入“http://192.168.100.1”可直接进入BX-WiFi参数设置界面。

注意：默认账号：admin；默认口令：888。

2 单机直连(AP模式)单机直连模式主要用于不需要在复杂网络环境的单个显示屏应用。

单机直连模式是直接将BX-WiFi控制器与计算机之间直接用无线WiFi连接。

该模式下，BX-WiFi作为一个无线路由器。

计算机主动去连接BX-WiFi无线网络后再与控制器通讯。

该模式下与控制器通讯的计算机需配置有无线网卡。

2.1 简单设置如果用户对设置BX-WiFi没任何要求的话，用户可以直接使用。

BX-WiFi出厂默认的无线WiFi网络名称为“BX-WiFi-B045031206190037”，IP地址为“192.168.100.1，发送端口为5005。

”其中“B045031206190037”为BX-WiFi 控制器背面的唯一出厂序列号。

计算机无线网卡的IP信息设定为“自动获得IP地址”，DNS设置为“自动获得DNS服务器地址”方式 (如图1)。

图1单击计算机任务栏的右下角的无线网络图标，弹出 (如图2)，选中无线网络。

连接完成后，查看当前无线网络状态，如果当前计算机的网络连接状态为“192.168.100.XXX”，说明网络连接状态正常。

BxL基因分析仪操作流程

A B I3500x L基因分析仪操作流程一、标准测序反应（一）质粒测序标准实验流程1．对质粒DNA的质量和浓度要求纯度：OD 260/OD 280= 1.6~2.0，用量：每反应150~300 ng。

2．测序 PCR 反应标准反应体系：3．测序产物纯化：使用Edge Bio收集柱进行纯化。

（1）离心850g，3min柱子，弃掉收集管，换新的EP管。

（2）将待纯化样品加到柱子中间，注意不要加到离心柱侧壁上。

（3）离心850g，3min，弃掉柱子，即得纯化产物。

（4）取10 μL Hi-Di Formamide加入96孔板中，再加入10 μL待测样品，振荡混匀离心。

（二） PCR 产物测序标准实验流程1．对PCR 产物的要求纯度：OD 260/ OD280=1.6~2.0，用量：每反应10~100 ng。

强烈建议在测序前，先纯化PCR产物。

2．PCR产物的测序 PCR 反应标准反应体系：3．测序产物纯化：方法同上。

二、上机测序（一）启动系统1.打开电脑，检查电脑右下角处3500监控状态是否正常启动。

2.打开3500 xL仪器电源，等待仪器自检，指示灯由黄色变为绿色即为自检完成。

3.启动电脑桌面Data collection software。

4.检查维护提醒：浏览维护提醒，若已完成点击。

5.检查耗材状态：点击“Refresh”，更新后检查仪表盘上各种耗材的状态（POP7、ABC、CBC和毛细管），若指示针在可用范围内则可继续，若在指示针在红色区域中，则需更换耗材后再继续。

6.仪器预热：点击仪表盘上的“Start Pre-heat”按钮预热炉子和泳道。

（二）放置待测样品1. 检查确保橡胶隔板均通透后，将其小心盖在加有待测样品的96孔板上，注意孔对孔盖好。

2. 将板子放入板架中，盖好固定盖，确保所有孔都一一对齐，即组装好测序板子。

3. 按仪器的TRAY按钮，使托盘出仓，之后将组装好的板子放入自动采样器中，注意有标记的一侧面对操作者。

LED控制卡使用技巧

如今的LED控制卡内置了适合目前市场上流行的各种显示板扫描方式和常用的08、12接口。十万点大小的各种显示屏任意设置，也就是一卡在手放心地去配置各种想要的显示屏（详见控制卡说明），没有必要因为控制范围不对再买其他型号的卡。
围绕本公司的卡，做屏用户可做出很多民用化的特色小屏，如在本公司网站上推荐的各种海报屏、车载屏等。欢迎与公司联系，公司可配合指导您生产您想要的显示屏，还可提供特色外框和各种显示板，让您直接组装生产属于您自己的显示屏。
12、有时在调试整屏的过程中前面的模组到后面的模组显示不正常，一般故障是排线的没有插好或损坏；也可以用稍长些排线把下面正查的模组排线插到上面不正常的模组上来，看显示如何，也可以把上面不正常处前面正常模组输出接到下一排模组上去看显示如何，看到底是那个模组出了问题。
LED显示屏单元板常见故障
1、整板不亮：板子没有接上电源；输入排线插反；输入输出颠倒；电源正负极接反。
2、本板不亮传输正常:保护电路损坏解决办法可以把74HC138第4脚和第5脚短路。
3、隔三行有一行不亮：4953损坏（是其中一个损坏）。
4、隔一行亮一行：A信号的问题，请检查74HC245和74HC138是否有虚焊；可以用万用表量74HC138第1脚电压是否等于2.5V左右，如果有更换74HC138；仔细量金针带ICA信号的通路情况。
11、如板子从中间或别的位置往后显示不正常：检查数据信号通路情况；更换最后一个正常显示控制灯的74HC595；如未排除更换第一个显示不正常的灯控制的74HC595。每个74HC595控制8点宽*4点高个灯管。74HC595是用DR数据信号串联起来的也就是DR信号从74HC595的第14脚入到第9脚出接到下一片74HC595的第14脚上至到最后一个74HC595.比如本板DR数据从金针到74HC345放大后到UR1到UR2到UR3一直到UR8后到输出金针。
