建筑设计施工图管理规范
建筑设计管理办法(最新)
建筑设计管理办法(最新)第一章总则第一条为加强建筑设计管理，提高建筑设计质量，促进建筑行业的健康发展，根据国家有关法律法规，结合本市实际情况，制定本办法。
第二条本办法适用于本市行政区域内各类建筑的设计活动及其监督管理。
第三条建筑设计应当遵循安全、适用、经济、美观的原则，符合国家和地方的相关标准、规范和规定。
第四条市住房和城乡建设主管部门负责本市建筑设计的监督管理。
区、县住房和城乡建设主管部门按照职责分工，负责本行政区域内建筑设计的监督管理。
第二章设计单位资质管理第五条从事建筑设计的单位应当依法取得相应的工程设计资质证书，并在资质等级许可的范围内承揽设计业务。
第六条设计单位应当建立健全质量管理体系，保证设计文件的质量。
第七条设计单位应当定期对设计人员进行业务培训和职业道德教育，提高设计人员的综合素质。
第八条设计单位应当依法与建设单位签订设计合同，明确双方的权利和义务。
第三章设计文件编制与管理第九条设计文件应当包括初步设计文件和施工图设计文件。
初步设计文件应当满足编制施工图设计文件和控制工程概算的需要；施工图设计文件应当满足设备材料采购、非标准设备制作和施工的需要。
第十条设计文件的编制应当符合国家和地方的相关标准、规范和规定，内容应当完整、准确、清晰。
第十一条设计文件应当由设计单位的技术负责人和项目负责人审核签字，并加盖设计单位公章。
第十二条设计文件应当按规定进行审查。
未经审查或者审查不合格的设计文件，不得使用。
第十三条设计单位应当对设计文件的质量负责，并承担相应的法律责任。
第四章设计变更管理第十四条设计变更应当符合国家和地方的相关标准、规范和规定，不得降低工程质量。
第十五条设计变更应当由设计单位提出，并经建设单位同意。
重大设计变更应当按规定重新进行审查。
第十六条设计变更文件应当由设计单位的技术负责人和项目负责人审核签字，并加盖设计单位公章。
第十七条设计变更文件应当及时送达施工单位和监理单位，并作为施工和监理的依据。
建筑公司图纸管理制度
建筑公司图纸管理制度一、总则1. 本制度旨在规范公司内部图纸的编制、审核、发放、变更及存档等流程，确保图纸的准确性和有效性。
2. 图纸管理工作应遵循“谁主管、谁负责”的原则，明确各级职责，确保图纸管理的有序进行。
二、图纸编制与审核1. 设计部门负责根据工程项目需求编制图纸，确保图纸内容完整、准确、符合相关标准和规范。
2. 编制完成的图纸需经过专业审核人员的严格审核，审核合格后方可进入下一流程。
3. 任何图纸在未经审核或审核未通过前，不得用于施工或其他任何正式用途。
三、图纸发放与使用1. 审核通过的图纸由资料管理部门统一编号、登记并加盖公司图章后，方可对外发放。
2. 施工单位在使用图纸时，应严格按照图纸要求执行，如有疑问应及时与设计部门沟通解决。
3. 严禁擅自复制、修改或外泄公司图纸，违者将依法追究责任。
四、图纸变更与更新1. 因设计调整、客户需求变更等原因需要修改图纸时，必须按照公司规定的变更流程执行。
2. 变更申请应由相关部门提出，经审批同意后，由设计部门负责修改图纸，并重新进行审核。
3. 变更后的图纸应及时通知所有相关方，并确保原图纸得到及时的替换或更新。
五、图纸存档与保管1. 所有图纸原件和电子版应妥善保存在资料管理部门，建立完善的索引系统，便于查询和使用。
2. 图纸存档应分类明确，定期进行整理和检查，防止图纸遗失或损坏。
3. 对于重要或常用的图纸，应有备份存放在不同的安全地点，以防不测。
六、监督与考核1. 公司应定期对图纸管理工作进行监督检查，确保制度的执行力度。
2. 对于在图纸管理中表现突出的个人或部门，应给予表彰和奖励。
3. 违反图纸管理制度的行为，应根据情节轻重给予相应的处罚。
七、附则1. 本制度自发布之日起实施，由公司管理层负责解释。
2. 本制度如有更新，应及时通知全体员工并做好培训工作。
建筑施工图制图标准规范
建筑立面图的形成
图名
及比例
尺寸
标注
装饰
做法
建筑立面图的识读
建筑立面图的作图步骤
1、比例 1∶50、 1∶100、 1∶150、 1∶200、 1∶300。一般同相应平面图 2、定位轴线 首尾定位轴线 3、图例 相同的构件和构造如门窗、阳台、墙面装修等可局部详细图示，其余简化画出。如相同的门窗可只画1个代表图例，其余的只画轮廓线。
平面图例图
120
D
1
2
1
北
120
粗实线b，剖到的墙、柱的断面轮廓线
中粗线b/2，门的开启示意线，尺寸起止符号
细 线b/4，其余可见轮廓线、尺寸线等
四、图示特点（续）
6、标高标注 标注相应楼层楼地面的相对标高（装修后的完成面标高），底层应标注室外地坪等标高。 标高符号及标注方式： 7、剖切符号、指北针、房间名称 及其它符号 剖切符号、指北针只在底层标注。平面图应注房间名称 或编号，编号圆为φ6，细实线（0.25b ） 若采用后者，应在同张图纸上列出房间名称。必要时还有表示详图的符号。 8、抹灰层、楼地面、材料图例 比例＞1∶50时画抹灰层、楼地面、屋面的面层线，宜画出材料图例；比例=1∶50时宜画楼地面、屋面的面层线，抹灰层面层线视需要而定；比例＜ 1∶50时不画抹灰层，宜画出楼地面、屋面的面层线。比例=1∶100～200时可简化材料图例，宜画出楼地面、屋面的面层线；比例＜ 1∶200时，不画材料图例。
四、图示特点
4、线型 ⑴ 粗实线b ：立面图的外轮廓线 ⑵ 中实线0.5b ：突出墙面的雨篷、阳台、门窗洞口、窗台、窗楣、台阶、柱、花池等投影 ⑶ 细实线0.25b ：其余如门窗、墙面等分格线、落水管、材料符号引出线及说明引出线等 ⑷ 特粗实线1.4b ： 地坪线，两端适当超出立面图外轮廓。新标准中无，但非强制性，习惯上均用。 5、尺寸标注 外部三道尺寸即高度方向总尺寸、定位尺寸（两层之间楼地面的垂直距离即层高）细部尺寸（楼地面、阳台、檐口、女儿墙、台阶、平台等部位）三道尺寸。 6、标高标注 楼地面、阳台、檐口、女儿墙、台阶、平台等处标高。上顶面标高应注建筑标高（包括粉刷层，如女儿墙顶面）下底面标高应注结构标高（不包括粉刷层，如雨蓬、门窗洞口）

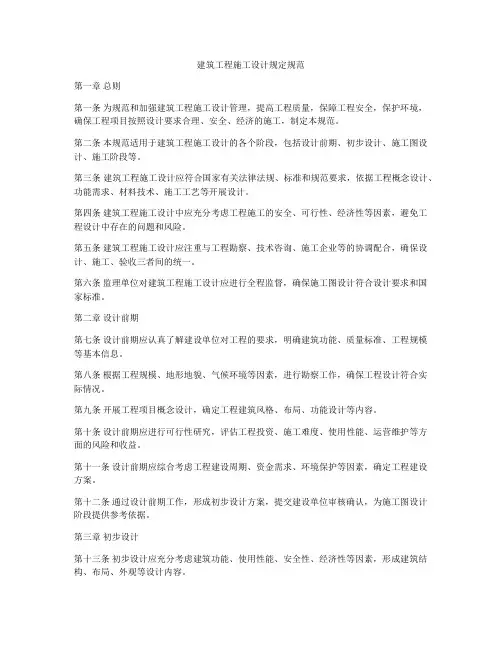

建筑工程施工设计规定规范
建筑工程施工设计规定规范第一章总则第一条为规范和加强建筑工程施工设计管理，提高工程质量，保障工程安全，保护环境，确保工程项目按照设计要求合理、安全、经济的施工，制定本规范。
第二条本规范适用于建筑工程施工设计的各个阶段，包括设计前期、初步设计、施工图设计、施工阶段等。
第三条建筑工程施工设计应符合国家有关法律法规、标准和规范要求，依据工程概念设计、功能需求、材料技术、施工工艺等开展设计。
第四条建筑工程施工设计中应充分考虑工程施工的安全、可行性、经济性等因素，避免工程设计中存在的问题和风险。
第五条建筑工程施工设计应注重与工程勘察、技术咨询、施工企业等的协调配合，确保设计、施工、验收三者间的统一。
第六条监理单位对建筑工程施工设计应进行全程监督，确保施工图设计符合设计要求和国家标准。
第二章设计前期第七条设计前期应认真了解建设单位对工程的要求，明确建筑功能、质量标准、工程规模等基本信息。
第八条根据工程规模、地形地貌、气候环境等因素，进行勘察工作，确保工程设计符合实际情况。
第九条开展工程项目概念设计，确定工程建筑风格、布局、功能设计等内容。
第十条设计前期应进行可行性研究，评估工程投资、施工难度、使用性能、运营维护等方面的风险和收益。
第十一条设计前期应综合考虑工程建设周期、资金需求、环境保护等因素，确定工程建设方案。
第十二条通过设计前期工作，形成初步设计方案，提交建设单位审核确认，为施工图设计阶段提供参考依据。
第三章初步设计第十三条初步设计应充分考虑建筑功能、使用性能、安全性、经济性等因素，形成建筑结构、布局、外观等设计内容。
第十四条初步设计应采用合理的建筑材料和工艺，确保建筑质量和安全，提高建筑的使用寿命。
第十五条初步设计应满足国家强制性标准和规范要求，对建筑物的结构、防火、隔声等功能进行设计。
第十六条初步设计应根据建筑物的用途和功能，设计建筑的内部空间和功能布局。
第四章施工图设计第十七条施工图设计应根据初步设计方案，细化设计内容，编制详细的施工图纸，包括建筑结构、设备安装、施工工艺等内容。
建筑施工图制图规范
建筑施工图制图规范建筑施工图制图是建筑施工的重要环节，准确、规范的绘制施工图对于项目的顺利进行至关重要。
本文将从布图、标注、符号、比例、尺寸及图纸保存等方面介绍建筑施工图制图规范。
一、布图规范1. 布图应按照建筑设计方案要求进行，确保图纸的整洁、清晰。
2. 布图应采用等角投影或者透视投影，以给出项目的立体感。
3. 布图应明确坐标轴，并给出地下层到地上层的高度标注。
4. 图纸上应标上图纸名称、比例尺、工程名称、工程地址等基本信息，方便对图纸的管理和查找。
二、标注规范1. 标注应使用简洁明了的文字说明，确保施工人员能够准确理解。
2. 标注应采用标准的字体和字号，字迹清晰，避免使用手写字。
3. 重要的构件和尺寸应进行标注，以确保施工的准确性。
4. 标注应采用专用标记符号，如指示箭头、尺寸线、引线等，以增加图纸的可读性。
三、符号规范1. 符号应采用统一的标准符号，以保证施工图的统一性和规范性。
2. 符号的大小应与图纸的比例一致，不得过大或过小。
3. 符号应标明构件的材料、尺寸和其他关键参数，以便施工人员理解。
四、比例规范1. 比例尺要根据项目的具体要求确定，一般常用的比例尺为1：100或1：200。
2. 比例尺应直观明了，与图纸上的尺寸一致，方便施工人员计算和定位。
3. 相邻图纸的比例尺要一致，以确保各图纸之间的协调关系。
五、尺寸规范1. 图纸上的尺寸应准确无误，与实际建筑的尺寸一致。
2. 尺寸的标注应采用明确的标准尺寸，不得模糊或不清晰。
3. 长度、宽度、高度等重要尺寸应进行标注，以确保施工的精确性。
六、图纸保存规范1. 制图过程中应保持图纸清洁，避免弄脏、弄皱或者弄丢。
2. 制图完毕后，应按照标准的分类方法进行整理和保存，方便后续查找和管理。
3. 图纸应保存在干燥、通风、无灰尘的环境中，避免受潮或受损。
总结起来，建筑施工图制图规范主要包括布图规范、标注规范、符号规范、比例规范、尺寸规范和图纸保存规范。

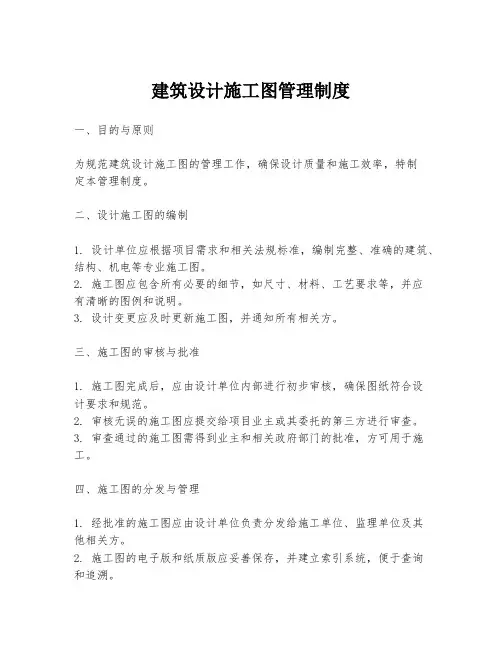

建筑设计施工图管理制度
建筑设计施工图管理制度一、目的与原则为规范建筑设计施工图的管理工作，确保设计质量和施工效率，特制定本管理制度。
二、设计施工图的编制1. 设计单位应根据项目需求和相关法规标准，编制完整、准确的建筑、结构、机电等专业施工图。
2. 施工图应包含所有必要的细节，如尺寸、材料、工艺要求等，并应有清晰的图例和说明。
3. 设计变更应及时更新施工图，并通知所有相关方。
三、施工图的审核与批准1. 施工图完成后，应由设计单位内部进行初步审核，确保图纸符合设计要求和规范。
2. 审核无误的施工图应提交给项目业主或其委托的第三方进行审查。
3. 审查通过的施工图需得到业主和相关政府部门的批准，方可用于施工。
四、施工图的分发与管理1. 经批准的施工图应由设计单位负责分发给施工单位、监理单位及其他相关方。
2. 施工图的电子版和纸质版应妥善保存，并建立索引系统，便于查询和追溯。
3. 任何对施工图的修改或补充都应按照变更管理程序进行，并更新记录。
五、施工图的保密与知识产权1. 施工图及其相关内容属于知识产权，未经授权不得泄露或复制。
2. 参与项目的各方应对施工图的保密性负责，并签订相应的保密协议。
六、施工图的变更管理1. 施工过程中如需变更施工图，应由施工单位提出申请，并说明变更的原因和影响。
2. 变更申请应提交给设计单位进行评估，必要时进行修改，并重新进行审核和批准流程。
3. 变更后的施工图应及时分发给所有相关方，并做好变更记录。
七、监督与考核1. 监理单位应监督施工单位按照批准的施工图进行施工，并确保施工质量。
2. 定期对施工图管理流程进行检查和评估，对发现的问题及时进行纠正和改进。
八、附则1. 本管理制度自发布之日起生效，由项目业主负责解释。
2. 如遇国家法律法规变更，应相应调整本管理制度内容。
建筑设计施工图管理制度
建筑设计施工图管理制度一、总则为加强、规范建筑设计施工图管理，确保建筑工程的质量和安全，提高设计施工效率，遵循相关法律法规，结合实际情况，特制定本制度。
二、管理规定（一）建筑设计施工图的编制1.建筑设计施工图必须由具备相应资质和经验的设计机构负责编制，且设计人员必须持有相关专业的执业资格证书。
2.施工图编制须符合国家和地方的有关规定和标准，包括但不限于《建筑设计文件的编制》、《建筑图纸的技术规范》等。
3.施工图中必须包含建筑设计的所有必要内容，如平面布置图、立面图、剖面图、构造图、设备布置图等，并确保图纸的准确性和完整性。
（二）施工图的管理1.施工图必须经过严格的审查和审批程序，由建设单位或监理单位评审，并得到相应部门的审核和批准后方可施工。
2.施工单位必须按照施工图的内容和要求进行施工，不得随意更改或省略设计要求。
3.施工单位必须建立施工图管理档案，包括原始设计文件、审批文件、施工过程中的变更和修订记录等，以备查阅和复核。
4.施工单位必须定期进行施工图的复核和更新，保持施工图的与实际施工相符。
（三）施工图的保密和传递1.施工图属于设计机构和建设单位的重要机密，设计机构和建设单位必须建立保密制度，严禁将施工图外传或泄露给未经授权的人员。
2.施工图必须按照约定的方式和程序进行传递，避免被非法复制或篡改。
3.接收施工图的单位或人员必须确保施工图的安全性和完整性，不得擅自复制、修改或传递给未经授权的人员。
三、安全检查（一）建设单位、设计机构和施工单位必须定期进行安全检查，确保施工图的合规性和质量。
（二）安全检查应包括但不限于施工图的准确性、完整性、合理性、可行性等方面的检查。
（三）如发现施工图存在问题或不合规的地方，必须及时整改或进行修订，并及时通知相关单位或人员。
四、附则本办法由建设单位负责解释和执行，如有其他相关政策和规定的，以其为准。
施工图设计管理实施细则
3.9.2.6施工图经设计单位各级校审、会签。提供设计白图供甲方审核。审核意见应在蓝图出图前完成修改。上述工作设计单位按要求完成，甲方签字确认后，方可出正式施工图蓝图。
3.9.1.7施工图设计单位的结构专业在施工图开始设计前，应书面提供该项目结构专业的“统一技术措施”和主体结构电算后的主要计算数据；书面提供选取荷载在计算中采用的均布、线性、集中、水平荷载和二次设计所需的荷载取值数据和依据；基础选型和基础试算时，提供上部荷载数据和计算结果。电算计算数据、荷载取值、结构方案确认、构件截面选择、基础选型、电算数据和结果，均应经甲方检查评定、确认后方可继续进行下道结构设计。
3.8.5.4如果报建过程中存在问题，由项目公司收集问题，反馈回规划设计部、由规划设计部通知设计单位进行修改。
3.8.5.5施工图完成后，项目公司负责所有施工图、抗震、消防、人防、防雷联审等政府各职能部门的审查工作。
3.9 设计质量管理
3.9.1施工图设计前期
3.9.1.1原则上应优化设计管理方法，管理重心前移，强化设计全过程控制，把设计缺陷消灭在设计前期。
2.2.2参与方案向施工图过渡的设计交底。
2.2.3负责提供勘察报告、水、暖、电、气、市政等设计资料。
2.2.4参与施工图设计图纸内部联审工作。
2.2.5负责汇总项目公司内部审图意见，提交设计规划部。
2.2.6负责落实审图意见的修改结果，并提交对审图意见的反馈。
2.2.7配合外部审图机构施工图审查工作的组织安排。
2.2.8负责提供签发版的施工图给相关部门。
2.2.9负责施工图报审。（若送审地点不在项目所在地，可书面委托规划设计部办理）
建筑施工图规章制度
建筑施工图规章制度一、总则为加强建筑施工图管理，规范施工过程，保障工程质量和工人安全，制定本规章制度。
二、施工图管理1. 施工单位应根据施工需求进行频繁更新和修订，确保施工人员使用的施工图与设计文件一致。
2. 各施工图应按照工程结构、管线、设备等进行分类存档，便于查阅和管理。
3. 施工单位应指定专人负责施工图管理工作，保证施工图使用的正确性和完整性。
4. 施工图存档应采取防火、防水、防潮等措施，确保施工图的安全性。
三、施工图使用1. 施工人员在施工前应认真查阅施工图，明确工程要求和施工方法。
2. 施工人员不得擅自修改施工图内容，如有需求须经相关部门审批并做好记录。
3. 施工图的传递应当有明确的流程和记录，确保信息的准确传递。
4. 施工图应放置在指定位置，方便施工人员查阅和使用。
四、施工安全1. 施工单位应对施工图中的安全要求进行严格落实，确保施工过程中的安全。
2. 施工单位应指定专人对施工图中的安全措施进行检查和监督，确保施工安全规范执行。
3. 发现施工图中存在安全隐患的，应及时通知管理部门进行整改，防止事故发生。
五、施工质量1. 施工单位应按照施工图要求进行作业，严格按照图纸规范操作。
2. 施工图中的施工要求应按照相关标准要求执行，确保工程质量达到标准要求。
3. 施工单位应对施工图中的质量要求进行检查和整改，确保工程质量。
4. 对施工图中的重点部位应特别加以关注，保证质量达到要求。
六、违规处理1. 发现施工人员擅自更改施工图内容的，应严肃处理，并通报公司管理部门。
2. 发现施工单位未落实施工图中的安全要求的，应责令整改，并视情节给予相应的处罚。
七、附则1. 本规章制度自颁布之日起生效，施工单位应严格遵守。
2. 施工单位应加强对施工图管理的重视，确保施工过程的规范和安全。
3. 如有需要对本规章制度进行修改，应经相关部门讨论并报领导批准。
本规章制度自公布之日起执行，如有违反者，将根据相关法规进行处罚。
建筑工程施工图纸设计规范与要求
建筑工程施工图纸设计规范与要求随着城市化的快速发展，建筑工程的数量和规模不断增加。
在建筑工程的设计过程中，施工图纸是不可或缺的一部分。
施工图纸是将设计方案转化为实际施工的具体指导文件，它不仅涵盖了建筑的结构、布局和细节等方面，还需要满足一定的规范和要求。
本文将探讨建筑工程施工图纸设计的规范与要求。
首先，施工图纸设计应符合国家相关法律法规和标准。
在我国，建筑工程施工图纸的设计必须遵守《建筑法》、《建筑工程质量管理条例》等法律法规，以及国家标准和规范，如《建筑工程施工图设计规范》、《建筑设计文件编制规范》等。
这些法律法规和标准对建筑工程的安全性、可行性和可持续性等方面提出了明确的要求，施工图纸的设计必须符合这些要求。
其次，施工图纸设计应具备清晰明了的表达能力。
施工图纸是建筑工程设计方案的具体呈现，它需要通过图纸上的图形、文字和符号等方式来传达设计意图。
因此，施工图纸的设计应具备良好的表达能力，能够清晰地表达建筑的结构、布局和细节等内容。
图纸上的文字和符号应准确无误，图形应具备一定的比例和精度，以确保施工过程中的准确性和可操作性。
另外，施工图纸设计应考虑施工过程的可行性和效率。
施工图纸不仅是设计师的创作成果，更是施工人员实施工程的指导文件。
因此，施工图纸的设计应考虑施工过程的可行性和效率，以便施工人员能够根据图纸进行准确、高效的施工。
设计师应尽量避免过于复杂和繁琐的构造和细节，同时提供清晰的施工顺序和方法，以提高施工效率和质量。
此外，施工图纸设计还应注重材料的选择和使用。
在施工图纸中，设计师需要标明建筑材料的种类、规格和数量等信息。
这些信息对于施工过程中的材料采购和使用至关重要。
设计师应根据建筑的功能和要求，选择合适的材料，并在图纸上清晰地标示出来。
同时，设计师还应考虑材料的可获得性和可持续性等因素，以确保施工过程中的材料供应和环境保护。
最后，施工图纸设计应注重质量控制和审查。
施工图纸是建筑工程的重要文件，设计师在设计过程中应严格控制图纸的质量，确保图纸的准确性和完整性。
工程图纸规章制度
工程图纸规章制度第一章总则第一条为规范和统一工程图纸设计和绘制工作，保证工程施工的顺利进行，维护工程质量和安全，制订本规章制度。
第二条工程图纸是工程设计的重要成果之一，承载了工程设计方案的全部内容。
设计师在设计施工过程中必须严格按照图纸要求进行。
第三条工程图纸包括建筑施工图、结构施工图、给排水施工图、电气施工图等，具体图纸内容由设计部门根据实际情况确定。
第四条工程图纸的绘制必须统一规范，标准化，确保图纸的准确性和可读性。
第二章工程图纸的设计要求第五条工程图纸必须按照国家和行业标准进行设计，同时考虑实际施工情况进行合理调整。
第六条工程图纸中的文字、标注、符号等必须清晰准确，任何部分不得含糊不清，避免产生歧义。
第七条工程图纸的比例必须符合实际需要，同时保证图纸的版面整洁美观。
第八条工程图纸必须包含完整的图例说明，以便施工人员准确理解图纸内容。
第九条工程图纸中的尺寸、线型、标高等必须符合实际施工需要，确保设计的合理性和施工的可行性。
第十条工程图纸中的注记、图例必须清晰易懂，不得使用模糊的语言或图形。
第十一条工程图纸必须包含详细的材料、规格、数量、质量标准等信息，以便施工单位准确了解需要使用的材料。
第三章工程图纸的编制程序第十二条工程图纸的编制必须由具有相应资质的专业设计人员完成，设计人员必须具备扎实的专业知识和丰富的经验。
第十三条工程图纸的编制必须经过设计负责人和质量检查人员的审查确认，确保图纸的准确性和合理性。
第十四条工程图纸的审查确认必须在设计完成之后及时进行，确保施工单位及时得到图纸并开始施工工作。
第十五条工程图纸的变更必须经过设计负责人的书面确认，变更后的图纸必须重新审查确认并通知施工单位。
第四章工程图纸的保管和管理第十六条工程图纸必须妥善保管，严禁随意挪移、涂改或丢失，如有发现问题必须及时汇报。
第十七条工程图纸必须按照规定的时间进行定期检查和更新，确保图纸内容的有效性和准确性。
第十八条工程图纸的管理必须严格按照规章制度进行，任何单位和个人不得擅自修改或篡改图纸内容。
建筑设计施工图管理规范
发放数量:总包施工单位：8套；（具体应依据合同）监理公司：1套；项目专业工程师：1套回收程序：1、作废图纸回收：作废图纸经确认生效后应立即组织对原图进行作废回收，并对回收的数量进行登记；2、借图回收：图纸借阅后应立即归还并登记；3、图纸回收工作总体由设计负责人负责（或指定经办人），发至项目现场的图纸回收工作由项目负责人负责（或指定经办人）。
回收数量总体应和图纸发放数量相符合。
三、图纸归档：归档原则：按照项目一一专业一一设计阶段的分类原则进行归档；归档程序：由设计负责人指定归档管理员，在新项目立项时建立设计文件档案，确认各专业经办人，按照操作计划，追踪各阶段设计文件的归档。
1.1.1. 经办人在完成某一阶段的设计工作后，应立即按该阶段文件归档内容要求整理设计文件，并填写归档内容表，（如有缺项需在表中注明原因，由设计负责人签字认可）与归档管理员一同核对无误后，方可归档。
1.1.2. 所有图纸文件原件一份归档，由档管归理员按项目建立借阅登记表，原则上只向部门内人员出借。
1.1.3. 设计过程中发生的所有变更，由经办人撰写变更通知书或会议纪要，邮件报部门负责人批准后，抄送归档管理员存档（电子版），变更通知书或会议纪要经签收后，原件经归档管理员核对，随该阶段设计文件一同归档。
1.1.4. 施工图由经办人负责在归档管理员处建立收发图纸登记表，对收发图纸的内容、日期、数量、接收和发出单位共同确认、签字。
1.1.5. 设计文件电子版应同步归档，由经办人发邮件申请归档，档案管理员按照“项目一一专业一一设计阶段”的顺序建立存档路径，回邮件通知经办人。
经办人将图纸电子版内容上传后，回邮件知会归档管理员，由归档管理员确认，并设置写保护，邮件回复经办人同时将邮件打印存档。
归档范围：规划建筑设计规划方案阶段：项目可行性报告产品定位分析报告计委建委立项批复文件规划设计条件通知单（附图）现状地形图市规委钉桩成果通知单（附图）规划设计方案招标任务书（审定--编号）方案图纸及说明（第1轮）（审定意见）方案图纸及说明（第2轮）（审定意见）报审方案图纸及说明（日期、审定）市规委方案审定通知书（附图）审批方案图纸及说明修改设计通知单（日期、内容、审定、签发、签收）规划初步设计阶段：园林规划审批图纸交通规划审批图纸消防规划审批图纸人防规划审批图纸（附人防规划送审表）场地竖向规划图纸综合管线规划图纸修改设计通知单（日期、内容、审定、签发、签收）单体方案阶段：产品定位分析报告单体方案设计（招标）任务书单体方案设计图纸及说明（第单体方案设计图纸及说明（第1轮）2轮）o O O单体方案设计图纸及说明（定案修改设计通知单（日期、内容、——审定一一签字一一盖章）审定、签发、签收）单体初步设计阶段：施工图设计指导书（审定）初步设计图纸及说明（报消防、人防初步设计图纸及说明）消防局审批意见人防办审图意见（初步设计、施工图两轮意见）修改设计通知单（日期、内容、审定、签发、签收）单体施工图阶段：设计部、工程管理部审图意见施工图审查意见施工图审查审定通知书各专业施工图纸图纸发送记录图纸出借记录图纸加晒记录图纸作废回收记录园林设计方案阶段:（应在规划初步设计完成后启动）园林设计方案（招标）任务书（审定一一编号）园林方案图纸及说明（第1轮）（审定意见）园林方案图纸及说明（第2轮）（审定意见）。
施工图设计、审图流程管理规定
编制施工图进度
是否在计划时间内完成施工图的编制工作，分为拖期时间长（X天外）、拖期时间短（X天内）。
编制施工图质量
施工图修改程度分为高、中、低。
与项目实际情况的符合程度
符合程度分为高、中、低
说明
1
施工图设计计划大纲
初步设计审查结束后，由设总负责编制施工图设计计划大纲，指导施工图设计的质量、进度。设计依据为与业主签订的技术协议及协议补充、初步设计文件及初设审查意见、内控指标。
2-3
绘制建筑物地基、基础施工图
根据工程管理中心下达的内控指标、岩土工程勘察报告、水文气候条件、建筑场地规划总图、各专业提供的建筑物基础资料等基本资料，绘制建筑物地基、基础施工图。设计提资表模板见附件2。
校审、会签
各卷册施工图编制完成后，按照“校审细则”中施工图部分校审并按“校审记录单”记录；按照“设计图样会签的规定”组织专业间会签。校审、会签结束后，按照“施工图文件签署规定”签发、出版施工图。“校审细则”、“校审记录单”、“设计图样会签的规定”、“施工图文件签署规定”模板分别见附件3、4、5、6。
出版、交付施工图
设计部出版施工图，并将施工图交付给技经部和项目部。交付表格模板见附件7。经营计划部概预算以出版的施工图作为施工图预算依据，项目部按照施工图进行施工。
4-5
绘制、出版、交付建筑、结构施工图
根据工程管理中心下达的内控指标、各专业提供的布置图、设备基础荷载、预留孔洞、预埋件、沟道布置等基本资料，绘制建筑、结构施工图，再按照校审、会签制度组织校审、会签、签发、出版。出版后交付给经营计划部和项目部。
6
施工图归档
由设计院负责对已出版的施工图、施工图评审意见表单、施工图校审记录单、施工图交付表格、施工图交底意见表单、施工图变更设计单进行整理备份，以供查阅。施工图归档模板详见附件10。
建筑设计画图规章制度范本
建筑设计画图规章制度范本第一章总则第一条为了规范建筑设计图纸的编制和使用，提高设计质量，保障工程的顺利进行，制定本规章制度。
第二条本规章制度适用于建筑设计单位的建筑设计图纸编制和使用工作。
第三条建筑设计图纸应当符合国家建筑设计规范和相关标准的要求，保证设计方案的合理性和可行性。
第四条建筑设计图纸应当具有明确的主次关系和完整的内容，包括设计方案、施工图、结构图、设备图等。
第五条建筑设计图纸应当经过专业人员审核和业主确认后方可使用，未经审核和确认的设计图纸不得用于施工。
第二章建筑设计图纸的编制第六条建筑设计图纸的编制应当按照国家建筑设计规范的要求，有序进行，不得有遗漏和错误。
第七条建筑设计图纸应当包括建筑设计方案的整体布局、详细图纸和计算书等内容，要求清晰明了，符合实际施工需要。
第八条建筑设计图纸的编制应当结合实际情况和业主要求，灵活运用专业知识和技术手段，确保设计方案的合理性和实用性。
第九条建筑设计图纸的编制应当根据工程的性质和规模确定编制周期，保证工期的紧凑和效率的高效。
第三章建筑设计图纸的审查第十条建筑设计图纸应当由设计单位的专业人员进行审核，包括结构工程师、建筑师、给排水工程师等。
第十一条建筑设计图纸的审查应当认真负责，一丝不苟，确保图纸的合理性、准确性和完整性。
第十二条建筑设计图纸的审查人员应当熟悉国家建筑设计规范和相关标准，具有丰富的工作经验和专业知识。
第十三条建筑设计图纸的审查应当标明审查意见和结果，未经审查合格的设计图纸不得用于施工。
第四章建筑设计图纸的保密第十四条建筑设计图纸是设计单位的商业秘密，未经业主同意不得向外泄露。
第十五条建筑设计单位应当建立健全图纸保密管理制度，加强员工的保密意识和安全防范能力。
第十六条建筑设计图纸的存储和传输应当采取加密和防护措施，防止泄漏和损坏。
第五章建筑设计图纸的使用第十七条建筑设计图纸的使用应当按照审查结果和业主要求进行，不得私自修改或变动。
第十八条建筑设计图纸的使用应当由专业人员进行解读和操作，确保施工的质量和安全。
建筑施工图设计管理制度
建筑施工图设计管理制度
1.目的
规范项目施工图设计的操作流程，加强对此阶段各环节的监控，达到确保设计质量、进度和控制成本的目的。
2.适用范围
适用于公司所有开发项目的施工图设计管理。
3.术语和定义
施工图设计：编制能满足设备材料采购，工程施工需要和工程预算所需要的文件(图纸和说明书)的过程活动。
4.职责
4.1设计管理部
4.1.1负责收集建筑施工图设计所需资料；
4.1.2负责编制施工图设计任务书并组织评审；
4.1.3负责组织施工图设计并组织图纸评审工作；
4.1.4负责与设计单位的业务对接与协调沟通合作。
4.2各相关部门（成本、工程、开发、物业等）
4.2.1按设计管理部要求提供施工图设计所需前期资料；
4.2.2参与《施工图设计任务书》、施工图设计成果评审。
4.3项目公司总经理
4.3.1审批《施工图设计任务书》、施工图设计成果。
4.4分管设计副总裁
4.4.1审批《施工图设计任务书》、施工图设计成果。
5.程序
5.1建筑施工图设计管理流程图
5.2作业指引
6.相关记录
6.1建筑施工图设计任务书6.2建筑施工图设计评审表。
施工图设计制图标准
施工图设计制图标准一、总则1、为了规范施工图设计制图，提高制图质量，统一设计标准，特制定本标准。
2、本标准适用于本公司内部各专业施工图设计制图。
二、基本规定1、制图应符合国家有关标准和规定。
2、图纸内容应完整、准确，清晰易懂。
3、图纸应按照比例绘制，比例尺可根据需要选择。
4、图例符号应统一、规范。
5、图纸应使用中文或英文标注，标注应清晰、准确。
6、图纸应按照规定的格式进行排版，页边距应大于1cm。
7、图纸应使用黑色绘图，字体应清晰、易读。
8、图纸中的标注、说明等应使用规范字体，不得使用草书、行书等不规范字体。
9、图纸中的图例符号应按照国家标准或行业标准进行绘制。
10、图纸中的表格应按照规定格式进行排版，内容应准确、完整。
11、图纸中的数据应按照规定格式进行标注，标注应清晰、准确。
12、图纸中的文字说明应使用规范语言，不得使用口语或俚语。
13、图纸中的图形符号应符合国家或行业标准，不得自行创造。
14、图纸中的材料表、设备表等应按照规定格式进行排版，内容应准确、完整。
15、图纸中的标题栏应按照规定格式进行填写，内容应准确、完整。
16、图纸中的签字栏应按照规定格式进行填写，签字应规范、易读。
施工图制图代码在当今的建筑设计领域，施工图制图代码已经成为了一种重要的数字化工具。
它可以将设计师的创意转化为具体的施工方案，为建筑项目的实施提供精确的指导。
本文将探讨施工图制图代码的重要性，以及如何利用它实现精细化建筑设计的目标。
一、施工图制图代码的背景和意义随着计算机技术的发展，建筑行业逐渐实现了数字化转型。
设计师可以通过计算机辅助设计软件进行初步设计和概念设计，但是要将这些设计转化为具体的施工方案，仍然需要手动绘制施工图。
在这种情况下，施工图制图代码应运而生。
它可以将设计师的手动绘图转化为数字化施工图，大大提高了设计效率和质量。
二、施工图制图代码的实现过程施工图制图代码的实现过程主要包括以下几个步骤：1、收集数据：首先需要收集建筑项目的相关数据，包括设计图纸、现场照片、施工规范等等。
装修公司设计图纸规章制度
装修公司设计图纸规章制度一、总则为了规范装修公司设计图纸的制作和使用，保障设计质量，提高工作效率，特制定本规章制度。
二、设计图纸的分类1. 按照具体的设计内容和要求，设计图纸分为建筑设计图纸、结构设计图纸、给排水设计图纸、电气设计图纸等。
2. 每类设计图纸按照项目的不同阶段，分为施工图纸、施工图、竣工图等。
3. 设计图纸必须按照相关规定进行编号和归档，以便于查阅和管理。
三、设计图纸的制作要求1. 所有设计图纸必须由具有设计资格证书的注册设计师主持制作，不得委托未经批准的单位或个人进行设计。
2. 设计图纸必须符合国家、地方和行业规定的相关标准和规范要求，确保设计方案的合法性和科学性。
3. 设计图纸必须具有清晰、准确、完整的信息，包括设计图纸的基本信息、设计单位信息、设计师信息、图纸编码、图纸日期等。
4. 设计图纸必须符合工程的实际需求，保证施工过程的顺利进行，确保工程质量和工期的有序推进。
5. 设计图纸必须经过专业技术人员的审查和批准后才能进行施工使用，未经审查和批准的设计图纸不得擅自变更或使用。
四、设计图纸的保管与管理1. 设计单位必须建立健全的设计图纸管理体系，确保设计图纸的安全和完整性。
2. 设计图纸必须按照规定进行归档和编号，分门别类地存放，以便于查阅和管理。
3. 设计图纸必须采用防水、防火、防潮等措施进行保管，保证设计图纸的清晰和完整性。
4. 设计单位必须定期对设计图纸进行检查和整理，确保设计图纸的及时更新和完善。
五、设计图纸的使用与传递1. 设计图纸必须按照施工进度和工程实际需要，及时提供给相关施工单位和监理单位使用。
2. 设计图纸在传递过程中必须经过严格的审查和确认，确保设计图纸的准确性和有效性。
3. 设计单位必须建立设计图纸传递的相关记录，包括传递时间、传递单位、接收单位、传递内容等。
4. 设计单位必须对设计图纸传递过程中出现的问题和矛盾及时进行处理和解决，确保设计图纸的正常使用。
工程项目施工图纸管理制度
工程项目施工图纸管理制度一、总则为了规范工程项目施工过程中的图纸管理工作，确保施工图纸准确、完整、及时的传达和使用，提高施工质量和效率，特制定本管理制度。
二、适用范围本管理制度适用于所有工程项目的施工图纸管理工作。
三、施工图纸管理的基本原则1、统一管理，规范操作，确保施工图纸资料的准确性和及时性。
2、施工图纸按照工程进度和施工要求逐步落实。
3、施工图纸应由专人进行管理和监控，确保施工图纸的正确使用。
4、施工单位应按照设计要求和规范进行施工，不得擅自修改或更改施工图纸。
四、施工图纸管理的组织结构1、项目经理负责全面管理和监督施工图纸管理工作。
2、施工图纸管理员负责具体的施工图纸管理工作，包括收集、整理、存档和传递。
3、设计单位和监理单位应配合施工单位的施工图纸管理工作，提供必要的技术支持和指导。
五、施工图纸的收集、整理和存档1、设计阶段，项目经理应及时向设计单位索取施工图纸，并按照设计变更的情况进行更新。
2、施工单位应对收到的施工图纸进行整理和归档，确保施工图纸的完整性和准确性。
3、施工单位应建立施工图纸的电子和纸质档案，确保施工图纸的安全和保密性。
4、施工单位应制定相应的施工图纸管理制度，确保施工图纸的传递、修改和审查符合规范要求。
六、施工图纸的传递和审查1、施工单位在收到最新的施工图纸后，应立即通知施工现场相关人员，并进行必要的培训和指导。
2、施工单位应加强与设计单位和监理单位的沟通，及时了解最新的施工图纸情况，并按照设计要求进行施工。
3、施工单位应对施工图纸进行审查和监督，确保施工过程中不出现施工图纸误用或遗漏等问题。
4、设计单位和监理单位应及时审核施工单位提交的施工图纸，确保施工图纸的准确性和合理性。
七、施工图纸的修改和更新1、施工单位在发现施工图纸有错误或需要修改时，应及时通知设计单位进行修正。
2、设计单位应对施工单位提交的修改意见进行审查和确认，并及时更新施工图纸。
3、施工单位应在施工图纸有修改时，及时通知施工现场相关人员，并确保施工现场的人员使用了最新的施工图纸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计施工图管理规范（草案）一、 设计施工图质量把控：图纸的审核、确认和签署：现场施工图会审会审）流程如下：施工图外审（略）：施工图内部审核：1、审核程序：1-1、由设计负责人组织，由公司内部各专业责任工程师和项目现场工程师组成图纸会审小组，组织内部专项施工图会审，共同对图纸质量进行评估确认；经会审小组各专业责任工程师和其余小组其余成员审核后，在图纸会审单上签署意见进行确认；若对图纸质量（内容、深度、业主意见贯彻与否）持不同看法，应另附图纸修改意见书，对设计图纸中不满足业主要求的部分或存在矛盾的地方作详细批注。
1-2、设计负责人汇总各专业工程师意见，对各专业设计图纸中存在问题进行逐一审核确认后，统一反馈设计图修改意见至设计单位修改图纸或对图纸中需修改和调整的部分进行书面确认。
经设计书面确认后应立即分发给现场项目部、监理单位、施工单位等相关人员。
2、审图重点：2-1、审查是否符合国家、行业、地方的有关强制性条文要求；2-2 审查是否符合国家、行业和地方技术政策、经济政策和有关特殊规定；2-3 审查设计标准是否过高或过低（高于或低于技术规范的要求）或存在和项目定位不符合的地方；2-4 审查是否满足使用功能、安全等要求、维护和管理是否方便，有无安全及管理维护隐患等；2-5审查图纸范围、内容、深度是否满足施工要求；2-6审查是否正确表达业主方意图和合理建议；2-7审查图纸中对设计规范和标准是否统一，是否存在相互矛盾的地方；2-8审查各专业图纸中是否存在系统图和平面图不统一或相互矛盾的地方；2-9审查在满足质量的条件下是否兼顾经济和成本控制的要求；现场施工图会审：1、审核程序：由现场项目部负责人主持，项目现场工程师、监理单位、各施工单位技术负责人参加有针对性地对施工图进行再次核对。
由各单位有关成员会审校对后，汇总形成书面意见统一反馈至设计单位。
2、审图重点：2-1审查图纸范围、内容、深度是否满足施工要求；2-2审查图纸中是否存在有遗漏和错误的地方；2-3审查是否和现场施工的实际情况相矛盾；2-4审查和核对各专业图纸（结施、建施、电施、水施）是否存在矛盾的地方；是否存在细部尺寸和标高的不符合；是否系统图和平面图存在不符合的地方；2-5审查图纸中有关各专业交叉及协作的部分（尤其为水电管线）是否表达准确，管线交叉矛盾是否解决；现场设计交底及施工图会审答疑：由现场项目部负责人主持，公司各项目现场工程师、监理单位、设计负责人、专业责任工程师、各施工单位技术负责人参加，由设计单位人员分专业对设计意图、项目重点、难点、须注意事项等作逐一阐述，并对现场施工图会审中汇总的书面意见作现场答复；监理单位和施工单位再次对施工图进行核对，对存在疑问的地方由设计单位人员现场答复并形成书面汇总意见，交由施工单位、监理单位、设计单位、建设单位相关人员签字确认。
图纸有效性的确认：施工图纸以设计单位有效图章为准；零星工程图纸以设计部受控章为准。
施工图发放至现场项目必须经施工图内部会审后各专业责任工程师和设计负责人书面会签确认后生效发放。
更改图纸必须附设计变更单并由设计单位、监理单位、建设单位相关人员的签字认可；二、图纸的发放和回收：发放程序：由设计负责人（或授权经办人）负责图纸的发放并对图纸发放的数量和有效性负责；设计图纸接收与发放均应登记在“设计文件收、发记录”表上。
项目部应指定专人负责设计图的接收和分发，并对接收和分发图纸的数量和有效性负责；发放数量：总包施工单位：8套；（具体应依据合同）监理公司：1套；项目专业工程师：1套回收程序：1、作废图纸回收：作废图纸经确认生效后应立即组织对原图进行作废回收，并对回收的数量进行登记；2、借图回收：图纸借阅后应立即归还并登记；3、图纸回收工作总体由设计负责人负责（或指定经办人），发至项目现场的图纸回收工作由项目负责人负责（或指定经办人）。
回收数量总体应和图纸发放数量相符合。
三、图纸归档：归档原则：按照项目——专业——设计阶段的分类原则进行归档；归档程序：由设计负责人指定归档管理员，在新项目立项时建立设计文件档案，确认各专业经办人，按照操作计划，追踪各阶段设计文件的归档。
1.1.1.经办人在完成某一阶段的设计工作后，应立即按该阶段文件归档内容要求整理设计文件，并填写归档内容表，（如有缺项需在表中注明原因，由设计负责人签字认可）与归档管理员一同核对无误后，方可归档。
1.1.2.所有图纸文件原件一份归档，由档管归理员按项目建立借阅登记表，原则上只向部门内人员出借。
1.1.3.设计过程中发生的所有变更，由经办人撰写变更通知书或会议纪要，邮件报部门负责人批准后，抄送归档管理员存档（电子版），变更通知书或会议纪要经签收后，原件经归档管理员核对，随该阶段设计文件一同归档。
1.1.4.施工图由经办人负责在归档管理员处建立收发图纸登记表，对收发图纸的内容、日期、数量、接收和发出单位共同确认、签字。
1.1.5.设计文件电子版应同步归档，由经办人发邮件申请归档，档案管理员按照“项目——专业——设计阶段”的顺序建立存档路径，回邮件通知经办人。
经办人将图纸电子版内容上传后，回邮件知会归档管理员，由归档管理员确认，并设置写保护，邮件回复经办人同时将邮件打印存档。
归档范围：规划建筑设计规划方案阶段：项目可行性报告产品定位分析报告计委建委立项批复文件规划设计条件通知单（附图）现状地形图市规委钉桩成果通知单（附图）规划设计方案招标任务书（审定--编号）方案图纸及说明（第1轮）（审定意见）方案图纸及说明（第2轮）（审定意见）报审方案图纸及说明（日期、审定）市规委方案审定通知书（附图）审批方案图纸及说明修改设计通知单（日期、内容、审定、签发、签收）规划初步设计阶段：园林规划审批图纸交通规划审批图纸消防规划审批图纸人防规划审批图纸（附人防规划送审表）场地竖向规划图纸综合管线规划图纸修改设计通知单（日期、内容、审定、签发、签收）单体方案阶段：产品定位分析报告单体方案设计（招标）任务书单体方案设计图纸及说明（第1轮）单体方案设计图纸及说明（第2轮）。
单体方案设计图纸及说明（定案——审定——签字——盖章）修改设计通知单（日期、内容、审定、签发、签收）单体初步设计阶段：施工图设计指导书（审定）初步设计图纸及说明（报消防、人防初步设计图纸及说明）消防局审批意见人防办审图意见（初步设计、施工图两轮意见）修改设计通知单（日期、内容、审定、签发、签收）单体施工图阶段：设计部、工程管理部审图意见施工图审查意见施工图审查审定通知书各专业施工图纸图纸发送记录图纸出借记录图纸加晒记录图纸作废回收记录园林设计方案阶段：（应在规划初步设计完成后启动）园林设计方案（招标）任务书（审定——编号）园林方案图纸及说明（第1轮）（审定意见）园林方案图纸及说明（第2轮）（审定意见）。
园林方案图纸及说明（定案——审定——签字——盖章）修改设计通知单（日期、内容、审定、签发、签收）初步设计阶段：初步设计图纸设计部、工程管理部审图记录、会签设计院审图记录、会签施工图设计阶段：施工图设计图纸设计部、工程管理部审图记录、会签设计院审图记录、会签图纸发送记录图纸出借记录图纸加晒记录图纸作废回收记录室内装修设计方案阶段：设计方案（招标）任务书（审定——编号）方案图纸及说明（第1轮）（审定意见）方案图纸及说明（第2轮）（审定意见）。
方案图纸及说明（定案——审定——签字——盖章）修改设计通知单（日期、内容、审定、签发、签收）施工图设计阶段：施工图设计图纸设计部、工程管理部审图记录、会签设计院审图记录、会签图纸发送记录图纸出借记录图纸加晒记录图纸作废回收记录面积测绘阶段：按项目分类管理批准的面积分摊原则图纸测算成果工程实测成果四、图纸作废：图纸经确认进行重大修改后，原图由设计负责人（或指定经办人）以书面和电子邮件的方式通知作废，并对作废图纸加盖作废章并负责作废图纸的回收。
五、设计图纸变更处理办法：变更分类：按提出对象分：施工单位提出变更、设计单位提出变更、建设单位提出变更、客户要求变更按变更性质分：普通变更（对设计意图、使用功能、外立面和造价无影响或影响较小）、较大变更（对设计意图、使用功能、外立面和造价有一定影响）、重大变更（对设计意图使用功能、外立面和造价影响较大）按变更阶段分：基础阶段变更-主体阶段变更-内外装阶段变更-总平阶段变更按处理速度分：一般变更（对处理时间无特殊要求）、紧急变更（对处理速度有较高要求，一般要求及时决策和执行）变更处理原则：1、审查变更对合同范围工程量及造价的影响；2、审查变更对使用功能（尤其对结构）和维护的影响；3、审查变更对设计标准和意图的影响；4、审查变更对观感效果尤其外立面的影响；5、审查变更对其他专业的影响；6、审查变更执行的必要性和可行性；7、根据变更重要程度和处理时间要求，把握轻重缓急的原则；8、根据变更性质，逐级呈报的原则；9、原则要求以书面的方式进行；变更处理程序和方法：普通变更经现场项目经理同意，现场工程师可在专业范围内作变更执行处理；较大变更和重大变更应立即以书面或电子邮件的方式上报项目经理-设计负责人-成本管理部（或其他相关部门）-工程负责人-分管副总（终审人或授权负责人），经审定同意后发设计单位认可后执行；变更提出人应填写设计变更核定单，列清变更原因、变更性质、要求处理时间并附详细变更技术方案，各级负责人审批时应根据变更分类和处理原则作仔细核定，核定后批注意见后签字；变更生效及执行：变更按变更性质和处理授权范围，经公司相关人员签字后生效并经设计单位认可同意后执行。
