R1.5
其余 25 1.6 1×45º
1×45º 55
8 +0.036
0
23
0
194 -0.3 400
1:1 3×1 R0.5
15
23
20
32
95
技术要求
1.调质220~250HB; 2.未注圆角R1.5。

制图 审核
材料 45 比例
数量 1 图号
轮盘类零件尺寸标注及分析
径向 以回 转轴 线为 尺寸 基准
在同一图样中同类图线的宽度应基本一致, 虚线、细点划线及双点划线的线段长度和间隔应 各自大致相等。粗线的宽度d应按照图的大小和 复杂程度,在0.5~2mm之间选择,细线的宽度约 为d/2。
注意事项
(1) 同一图样上,同类图线宽度应一致。 (2) 图线与图线相交时,应该是画线相交。只 有当细虚线处于粗实线的延长线上时,为表明 可见与不可见轮廓的界线,应留出间隙。若各 种图线重合,应按粗实线、点划线、虚线的先 后顺序选用线型。 (3) 画圆时,中心线超出轮廓线3~5mm。当圆 太小时,可用细实线代替点画线。
2、尺寸基准
基准是指零件在机器中或在加工、测量时计量尺寸的起点。 即基准是一些点、线、面,用以确定零件在机器、部件中 的位置或加工时在机床上的位置,从这一方面分,基准有 设计基准和工艺基准;从另一方面,基准又分为主要基准 和辅助基准
面基准:主要加工面、零件的结合面、 对称中心面、 端面、轴肩。
线基准:孔轴的中心线、 对称中心线。
五、工程图的尺寸标法及注意事项
应用举例:分析图中尺寸标注错误,并正确标注
分析:主要考察尺寸线与尺寸界线的区别。尺寸线不能用其他图 线代替,也不得与其他图线重合或画在其他图线的延长线上,尺 寸线与所标注的线段平行,而尺寸界线由图形的轮廓线、轴线或 对称中心线处引出,也可直接利用它们作尺寸界线。 3、尺寸线终端

机械加工图纸标注法以及常见问题和要求资料

机械加工图纸标注法以及常见问题和要求资料
二、尺寸基准
基准是指零件在机器中或在加工、测量时计量尺寸的起点。 即基准是一些点、线、面,用以确定零件在机器、部件中的 位置或加工时在机床上的位置,从这一方面分,基准有设计 基准和工艺基准;从另一方面,基准又分为主要基准和辅助 基准
面基准:主要加工面、零件的结合面、 对称中心面、端面、轴肩。 线基准:孔轴的中心线、 对称中心线。
φ49.982
尺寸偏差 有上偏差和下偏差之分,尺寸偏差可正、负或零。 上偏差(ES /es ) 最大极限尺寸与基本尺寸的代数差称为上
偏差,如50-50=0,50.007-50=0.007; 下偏差(EI /ei ) 最小极限尺寸与基本尺寸的代数差称为下
偏差如49.984-50=-0.016,49.982-50=-0.018。 尺寸公差 允许零件尺寸的变动量。它等于最大极限尺寸减去
3.2 40 7 1.6
R1.5
其余 25 1.6 1×45º
1×45º 55
8 +0.036
0
23
0
194 -0.3 400
1:1 3×1 R0.5
15
23
20
32
95
技术要求
1.调质220~250HB; 2.未注圆角R1.5。

制图 审核
材料 45 比例
数量 1 图号
轮盘类零件尺寸标注及分析
径向 以回 转轴 线为 尺寸 基准
轴向以左端面为设计基 准,右端面为辅助基准
压盖的尺寸标注分析
典型零件尺寸标注及分析
在加工底面时, 必须同时保证 这些尺寸,会对 划线工作带来许 多困难,有时甚 至是不可能的。
错误
正确
加工面和非加工面有多个尺 寸相联系是不合理的。

机械加工图纸标注法以及常见问题和要求

机械加工图纸标注法以及常见问题和要求

Copyright 2004-2011 Aspose Pty Ltd.
正确
加工面和非加工面有多个尺 寸相联系是不合理的。
2、零件图示例 例1:书P229 例2:见下图
3.2 40 7 1.6
R1.5
其余 25 1.6 1×45º
1×45º
Evaluation only. 15
ted with Asp55ose.Slid23es for .NET 233.5 Clien2t0Profile 5.2
0
32
Copyright 2004-210941-10.3 Aspose95Pty Ltd.
3、生技图纸审核要求
5 、图线(GB/T17450-1998)
图线分粗、细两种,细线宽度约为d/2。图 线宽度的推荐系列为:0.18,0.25,0.5,0.35,
0.5,0.7,1,E1.v4a,lu2amtmi。on only. ted with Aspose.Slides for .NET 3.5 Client Profile 5.2
三、尺寸的组成(重点)
标注尺寸应包括尺寸界线、尺寸线、尺寸线的终端形式和尺寸数字。
1、尺寸界线:表示尺寸的度量范围。 (1)线型:用细实线绘制, (2)表示方法:由图形的轮廓线、轴线或对称中心线处引出,也可直接利
用它们作尺寸界线。Evaluation only.
ted w2i、th尺A寸s线p:o表s示e尺.S寸li的d度e量s 方fo向r。.NET 3.5 Client Profile 5.2 (1)C线o型p:y用r细ig实h线t单2独0画0出4。-2011 Aspose Pty Ltd.
Copyright 2004-2011 Aspose Pty Ltd.

看懂机械加工图纸

看懂机械加工图纸

12看懂机械加工图纸常见结构的尺寸注法常见孔的尺寸注法(盲孔、螺纹孔、沉孔、锪平孔);倒角的尺寸注法。

❖盲孔❖螺纹孔❖沉孔❖ 锪平孔❖ 倒角零件上的机械加工结构❖ 退刀槽和砂轮越程槽在零件切削加工时,为了便于退出刀具及保证装配时相关零件的接触面靠紧,在被加工表面台阶处应预先加工出退刀槽或砂轮越程3槽。

车削外圆时的退刀槽,其尺寸一般可按"槽宽×直径"或"槽宽×槽深"方式标注。

磨削外圆或磨削外圆和端面时的砂轮越程槽。

❖ 钻孔结构用钻头钻出的盲孔,在底部有一个120°的锥角,钻孔深度指的是圆柱部分的深度,不包括锥坑。

在阶梯形钻孔的过渡处,也存在锥角120°圆台,其画法及尺寸注法。

用钻头钻孔时,要求钻头轴线尽量垂直于被钻孔的端面,以保证钻孔准确和避免钻头折断。

三种钻孔端面的正确结构。

❖ 凸台和凹坑零件上与其他零件的接触面,一般都要加工。

为了减少加工面积,并保证零件表面之间有良好的接触,常常在铸件上设计出凸台,凹坑。

螺栓连接的支撑面凸台或支撑面凹坑的形式;为了减少加工面积,而做成凹槽结构。

常见零件结构❖ 轴套类零件这类零件一般有轴、衬套等零件,在视图表达时,只要画出一个基本视图再加上适当的断面图和尺寸标注,就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图,轴线一般按水平放置进行投影,最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时,常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11(见A-A断面)等。

这样就把设计上的要求和加工时的工艺基准(轴类零件在车床上加工时,两端用顶针顶住轴的中心孔)统一起来了。

而长度方向的基准常选用重要的端面、接触面(轴肩)或加工面等。

如图中所示的表面粗糙度为Ra6.3的右轴肩,被选为长度方向的主要尺寸基准,由此注出13、28、1.5和26.5等尺寸;再以右轴端为长度方向的辅助基,从而标注出轴的总长96。

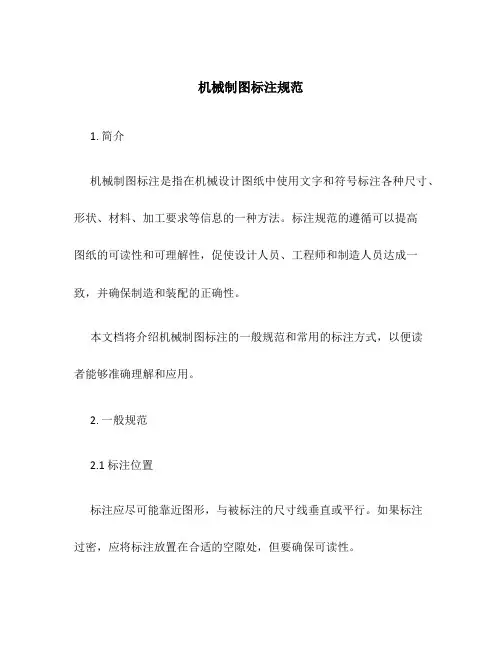

机械制图标注规范

机械制图标注规范

机械制图标注规范1. 简介机械制图标注是指在机械设计图纸中使用文字和符号标注各种尺寸、形状、材料、加工要求等信息的一种方法。

标注规范的遵循可以提高图纸的可读性和可理解性,促使设计人员、工程师和制造人员达成一致,并确保制造和装配的正确性。

本文档将介绍机械制图标注的一般规范和常用的标注方式,以便读者能够准确理解和应用。

2. 一般规范2.1 标注位置标注应尽可能靠近图形,与被标注的尺寸线垂直或平行。

如果标注过密,应将标注放置在合适的空隙处,但要确保可读性。

2.2 字体和大小一般情况下,标注采用等线字体,并与图纸比例统一。

常见的字体大小有8号、10号和12号,具体大小根据图纸比例和标注的重要性确定。

2.3 标准符号和共享库标注中使用的符号应符合国家或行业标准,以确保标注的一致性和可理解性。

如果有共享库中已定义的符号可用,应优先使用。

3. 常用标注方式3.1 尺寸标注尺寸标注用于标示图形的具体尺寸。

一般在两端绘制尺寸线,并在尺寸线上方写明尺寸值。

尺寸值应清晰可读,用阿拉伯数字表示,并带有单位,如mm、cm等。

示例:20 mm3.2 形位公差标注形位公差标注用于标示形状的偏差要求,如平面度、圆度、直线度等。

标注应包括公差符号和公差值。

示例:⌀30 H73.3 表面粗糙度标注表面粗糙度标注用于标示零件表面的光洁度要求。

使用符号、数值和单位标注。

示例:Ra 0.4μm3.4 材料和硬度标注材料和硬度标注用于标示零件的材料和硬度要求。

一般在图纸上指定材料型号和硬度等级。

示例:材料:45# 钢硬度:HRC 50-553.5 加工要求标注加工要求标注用于标示零件的加工工艺和要求。

常见的加工标注有孔的加工方法、表面处理方法、拆装要求等。

示例:沉头铆接4. 总结机械制图标注规范对于机械设计和制造非常重要。

合理的标注可以提高图纸的可读性和可理解性,减少误解和错误,确保零件的制造和装配的正确性。

在标注过程中,要遵循一般规范,使用合适的字体和大小,采用标准的符号和共享库。

机械设计图纸标注知识 工程制图标注 标注方法、方式

机械设计图纸标注知识  工程制图标注  标注方法、方式

机械图纸标注知识1.轴套类零件这类零件一般有轴、衬套等零件,在视图表达时,只要画出一个基本视图再加上适当的断面图和尺寸标注,就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图,轴线一般按水平放置进行投影,最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时,常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11(见A-A断面)等。

这样就把设计上的要求和加工时的工艺基准(轴类零件在车床上加工时,两端用顶针顶住轴的中心孔)统一起来了。

而长度方向的基准常选用重要的端面、接触面(轴肩)或加工面等。

/http_imgload.cgi?/rurl4_b=7fd9c7b35aec9232f3e4b36e 3754afdb2d637deed0769b9309ac9a5bc33c6bd1fbb051437146ecf872caf7e2717d356f 5fe67159143febd44e1259e01c74e63f9fe77d87a4d6ee117500116e8aa68dc114454db2 &a=53&b=48如图中所示的表面粗糙度为Ra6.3的右轴肩,被选为长度方向的主要尺寸基准,由此注出13、28、1.5和26.5等尺寸;再以右轴端为长度方向的辅助基,从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状,一般有端盖、阀盖、齿轮等零件,它们的主要结构大体上有回转体,通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时,一般选择过对称面或回转轴线的剖视图作主视图,同时还需增加适当的其它视图(如左视图、右视图或俯视图)把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图,以表达带圆角的方形凸缘和四个均布的通孔。

/http_imgload.cgi?/rurl4_b=7fd9c7b35aec9232f3e4b36e 3754afdb80781762923e5751ec34a37e1527c51caeedb8eb0621284236f8b6b1783f01f 1f857abfb2b3348d81f2ace173955dc36e9081fc7fde6be49ef4dd2ffef86729750072529 &a=56&b=55在标注盘盖类零件的尺寸时,通常选用通过轴孔的轴线作为径向尺寸基准,长度方向的主要尺寸基准常选用重要的端面。

一文看懂机械图纸中的尺寸标注

一文看懂机械图纸中的尺寸标注

出入加工现场,各种繁杂的加工工序图纸,你是否都看得懂为客户设计加工方案,有木有因为尺寸的标注产生疑问这次给大家带来不一样的经典——机械设计中尺寸标注类知识!再也不用担心看不懂图纸啦!1、常见结构的尺寸注法常见孔的尺寸注法(盲孔、螺纹孔、沉孔、锪平孔);倒角的尺寸注法。

盲孔螺纹孔沉孔锪平孔倒角2、零件上的机械加工结构退刀槽和砂轮越程槽在零件切削加工时,为了便于退出刀具及保证装配时相关零件的接触面靠紧,在被加工表面台阶处应预先加工出退刀槽或砂轮越程槽。

车削外圆时的退刀槽,其尺寸一般可按"槽宽×直径"或"槽宽×槽深"方式标注。

磨削外圆或磨削外圆和端面时的砂轮越程槽。

钻孔结构用钻头钻出的盲孔,在底部有一个120°的锥角,钻孔深度指的是圆柱部分的深度,不包括锥坑。

在阶梯形钻孔的过渡处,也存在锥角120°圆台,其画法及尺寸注法。

用钻头钻孔时,要求钻头轴线尽量垂直于被钻孔的端面,以保证钻孔准确和避免钻头折断。

三种钻孔端面的正确结构。

凸台和凹坑零件上与其他零件的接触面,一般都要加工。

为了减少加工面积,并保证零件表面之间有良好的接触,常常在铸件上设计出凸台,凹坑。

螺栓连接的支撑面凸台或支撑面凹坑的形式;为了减少加工面积,而做成凹槽结构。

3、常见零件结构轴套类零件这类零件一般有轴、衬套等零件,在视图表达时,只要画出一个基本视图再加上适当的断面图和尺寸标注,就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图,轴线一般按水平放置进行投影,最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时,常以它的轴线作为径向尺寸基准。

由此注出图中所示的Ф14 、Ф11(见A-A断面)等。

这样就把设计上的要求和加工时的工艺基准(轴类零件在车床上加工时,两端用顶针顶住轴的中心孔)统一起来了。

而长度方向的基准常选用重要的端面、接触面(轴肩)或加工面等。

机械制图中各种孔的标注方法

机械制图中各种孔的标注方法

机械制图中各种孔的标注方法
1.在沉孔上方或下方标注直径大小,一般用“Ф”表示直径,如“Ф10”。

2.在沉孔的中心位置标注“C”字母,表示中心点。

3.如果需要标注深度,可以在沉孔上方或下方标注深度大小,一般用“d”表示深度,如“d=20”。

4.如果沉孔有多个,则需要在每个沉孔上标注编号,一般用数字或字母表示,如“1”、“2”、“A”、“B”等。

5.如果沉孔需要加工特殊形状,如倒角、圆角等,则需要在沉孔上标注特殊形状的符号和尺寸。

6.如果沉孔需要加工表面质量要求,则需要在沉孔上方或下方标注表面质量符号和要求等级,如“Ra3.2”。

总之,在机械制图中标注沉孔时,需要标注清晰、准确、规范,并符合国家标准和行业标准。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

尺寸B 方便 测量
正确
阶梯轴孔的尺寸标注分析
三、工程图的尺寸标法及注意事项
• 一、尺寸标注的原则:

正确、完整、清晰、合理。
• 二、尺寸标注的基本要求
• (1) 物体的真实大小应以图样上所注的尺寸数值为依据,与图形 的大小及绘图的 准确程度无关。 • (2) 图样中的尺寸以毫米为单位时,不需注明计量单位的代号或
在同一图样中同类图线的宽度应基本一致, 虚线、细点划线及双点划线的线段长度和间隔应 各自大致相等。图线之间相交、相切都应以线段 相交或相切。若各种图线重合,应按粗实ቤተ መጻሕፍቲ ባይዱ、点 划线、虚线的先后顺序选用线型。
6、尺寸标注的基本规则
1. 机件的真实大小应以图样上所注的尺寸数值为依据, 与图形的大小及绘图的准确度无关。
主要有箭头、45度斜线,小圆点等。(注意箭头的画法)
三、工程图的尺寸标法及注意事项
以下都是不正确的标法
三、工程图的尺寸标法及注意事项
• 4、尺寸数字:表示物体尺寸的实际大小。尺寸数字一般应标注 在尺寸线的上方或中断处。
• 综合举例: • 1、指出图中标注错误,并正确标注
三、工程图的尺寸标法及注意事项
1、尺寸界线:表示尺寸的度量范围。 (1)线型:用细实线绘制, (2)表示方法:由图形的轮廓线、轴线或对称中心线处引出,也可直接利
用它们作尺寸界线。
2、尺寸线:表示尺寸的度量方向。
(1)线型:用细实线单独画出。 (2)表示方法:不能用其他图线代替,也不得与其他图线重合或画在其他
图线的延长线上,尺寸线与所标注的线段平行。(注意与尺寸界线的区 别)
机加工图纸标注常见问题及要求
1、机械制图国标的规范及事例
2、图纸尺寸标注经常出现的问题以 及应注意事项
3、生技图纸审核要求
5 、图线(GB/T17450-1998)
图线分粗、细两种,细线宽度约为d/2。图 线宽度的推荐系列为:0.18,0.25,0.5,0.35, 0.5,0.7,1,1.4,2mm。
三、工程图的尺寸标法及注意事项
应用举例:分析图中尺寸标注错误,并正确标注
分析:主要考察尺寸线与尺寸界线的区别。尺寸线不能用其他图线代替, 也不得与其他图线重合或画在其他图线的延长线上,尺寸线与所标注的 线段平行,而尺寸界线由图形的轮廓线、轴线或对称中心线处引出,也可 直接利用它们作尺寸界线。
3、尺寸线终端
2. 图样中(包括技术要求和其它说明)的尺寸,以毫米 为单位时,不需要标注计量单位的代号和名称,如采 用其它单位,则必须注明相应的计量单位的代号或名 称,如45度30分应写成45°30′。
3. 图样中所标注的尺寸为该图样所示机件的最后完工尺 寸,否则应另加说明。
4. 机件的每一尺寸,一般只标注一次,并应标注在反映 该结构最清楚的图形上。
引起加工误差偏大而报废工件。 • 3、零件技术要求(包括尺寸公差、形位公差、表面粗
糙度)的标注规范性 • 3、标题栏欠规范,不够完整,国标一般要有设计及校
对的人名与日期,比例、数量、材质、图名图号须完整。
1、尺寸标注不完整、凌乱、漏标和重复标注现象
2、标注尺寸要便于加工和测量
尺寸A 难以 测量
错误
3.2 40 7 1.6
φ0.01 A-B
A
B
R1.5
其余 25 1.6 1×45º
1×45º 55
8 +0.036
0
3.2
6.3 23
0
194 -0.3
400
6.3
1:1 3×1
R0.5
15
23
6.3
20
3.2
32
95
技术要求
1.调质220~250HB; 2.未注圆角R1.5。

制图 审核
材料 45 比例
2、尺寸标注时,主要考查对尺寸终端形式(箭头)的标注和尺寸数字的标 注,例如:
零件图的内容
1、零件图的内容和作用
一张完整的零件图由图形、完整的尺寸、技术要求和标题栏组成。 1)零件图中需要用一组视图来表达零件的内、外结构形状; 2)正确、完整、清晰、合理地标注出能满足制造、检验、装配所
需要的所有尺寸; 3)说明零件在加工、检验、装配、调试过程中所需的要求; 4)零件标题栏中的内容包括:零件名称、材料、数量、比例、图
数量 1 图号
轮盘类零件尺寸标注及分析
径向 以回 转轴 线为 尺寸 基准
轴向以左端面为设计基 准,右端面为辅助基准
压盖的尺寸标注分析
典型零件尺寸标注及分析
名称,如采用其他单位,则必须注明相应的计量单位的代号或名 称。 • (3) 物体的每一尺寸,在图样中一般只标注一次,并应标注在反 映该结构最清晰的图形上。 • (4) 图样中所注尺寸是该物体最后完工时的尺寸,否则应另加说 明。
三、尺寸的组成(重点)
标注尺寸应包括尺寸界线、尺寸线、尺寸线的终端形式和尺寸数字。
尺寸线用来表示尺寸度量的方向。尺寸线必须用细实线绘在 两尺寸界线之间,不能用其它图线代替,不得与其它图线重 合或画在其延长线上。
尺寸数字不可被任何图线所通过,当无法避 免时,必须将该图线断开。
线 性 尺 寸
尺寸数字应按左图所示方向注写,并尽可能避免在 图示30°范围内标注尺寸,当无法避免时可按右图的形 式标注。
常用的尺寸注法符号和缩写词
名称
符号或缩写词
名称
直径
φ
45°倒角
半径
R
深度
球直径

沉孔或锪平
球半径
SR
埋头孔
厚度
t
均布
正方形

弧长
符号或缩写词
C

EQS

尺寸界线用来表示所注尺寸的范围。尺寸界线用细实线绘 制,并应由图形的轮廓线、轴线或对称中心线处引出。也 可利用轮廓线、轴线或对称中心线作尺寸界线。
角度尺寸 一律水平写
整圆、大半圆 标直径
半圆、小于半圆 标半径
小尺寸注法
一 些 常 见 孔 的 标 法
一些常见孔的标
二、零件设计尺寸标注经常出现的问题
• 1、尺寸标注不完整、凌乱、漏标和重复标注现象 • a、零件上的重要尺寸必须直接标出 • b 、避免出现封闭尺寸 • c 、标注尺寸要便于加工和测量 • 2、工件尺寸精度要求较高但并没标注尺寸公差,以致
的编号以及设计、绘图、描图、审核人员的签名。 填写标题栏的注意事项:
1). 零件的名称要精练; 2). 零件图样的编号可按隶属编号和分类编号进行编制(机械图样 常用隶属编号),图样编号有利于图样的检索; 3). 零件的材料要用规定的牌号,不得用自编的文字或代号表示。
2、零件图示例 例1:书P229 例2:见下图
