非金属密封垫片的选择与应用
非金属垫圈 标准
非金属垫圈标准一、标准介绍非金属垫片是一种常见的密封元件，由于其具有耐高低温、耐化学腐蚀、耐磨损、遮挡电磁波等特点，在航空、航天、汽车等领域都有广泛应用。
在非金属垫片的生产和使用过程中，根据国家标准，需要遵循如下标准：1. GB/T 9122-2010非金属片垫 -型式、尺寸及供货技术条件：该标准规定了非金属垫片的类型、尺寸、技术要求和试验方法，以及交货状态和包装标记。
2. GB/T 3452.1-2005非金属片垫 -剪切材料的相互评定、选择和定量：该标准规定了非金属垫片的剪切性能的测试方法，以及不同材料之间相互评定、选择和定量的方法和标准。
3. GB/T 13927-2008非金属片垫 -密封性能的测试方法：该标准规定了非金属垫片的密封性能测试方法，内容包括氧化耐受性和压缩氧化耐受性测试等。
二、分类介绍非金属垫片的分类主要根据其材料和用途来区分。
按照材料分类，主要有以下几类：1. 纤维素板：由纤维素纤维制成，具有良好的耐热、耐油、耐酸碱等特性。
2. 氟橡胶板：由氟橡胶制成，具有超强耐磨、耐挠曲、耐老化、耐辐射等特性，适用于高温、高压、强腐蚀等恶劣环境。
3. 石墨板：由天然石墨制成，具有较好的热传导性、化学稳定性、耐高温、耐腐蚀等特性，适用于航空、航天、核工业等领域。
按照用途分类，非金属垫片主要包括以下几种：1. 汽车用密封垫片：一般采用聚酯纤维、毡、橡胶、聚四氟乙烯等材料，用于汽车发动机底部、缸盖、排气管等部位密封。
2. 电子行业用垫片：用于手机、电脑、智能家居等电子产品的密封，采用氟橡胶、硅胶、三元乙丙橡胶等材料，具有防水、防尘、隔热、遮挡电磁波等特性。
3. 航空、航天用垫片：应用范围广泛，可用于火箭发动机、航空发动机、船舶、桥梁、机械、液压设备、管路等强度、密封要求高的场合。
总之，非金属垫片具有良好的密封性、耐腐蚀性和耐高低温性，其材料和用途的分类具有多样性，应用范围也较广泛，但不同类型的非金属垫片具有不同的特点和适用范围，必须根据具体的情况合理选择使用。
2015非金属垫片解析
二、聚四氟乙烯垫片
聚四氟乙烯垫片是由四氟乙烯经聚合而成的高分子化合物，具有优 良的化学稳定性、耐腐蚀性(是当今世界上耐腐蚀性能最佳材料之 一，除熔融金属钠和液氟外，能耐其它一切化学药品，在王水中 煮沸也不起变化，广泛应用于各种需要抗酸碱和有机溶剂的工况) 聚四氟乙烯垫片它本身对人没有毒性，但是在生产过程中使用的 原料之一全氟辛酸铵(PFOA)被认为具有致癌作用。
一、非金属软垫片 2、石棉橡胶垫片
石棉橡胶垫片有高G2181，中G2182，低压G2183和耐油G2184之分。 石棉橡胶垫片主要的技术参数：
性能 压力（Mpa）
温度（℃） 抗拉强度 （Mpa）
G2183 2.0
200 5.0
G2182 3.5
350 9.0
G2181 4.5
450 18.0
G2184 4.0
三、聚四氟乙烯包覆垫片
1、垫片的形式： a、PMF 剖切式，把四氟片从外到内壁割开适用低压，经济型 。 b、PMS 机加工式，由四氟板机械车削而成，适用中、高压 c、PFT 折包式，把四氟板包边后加热粘接而成.
包覆垫片 过度压缩 包覆层被渗透 化学腐蚀
聚四氟乙烯垫片
陶瓷纤维缠绕垫片
普通陶瓷纤维又称硅酸铝纤维，因其主要成分之一是氧化铝，而氧 化铝又是瓷器的主要成分，所以被叫做陶瓷纤维。而添加氧化锆或氧化 铬，可以使陶瓷纤维的使用温度进一步提高。 陶瓷纤维是一种纤维状轻质耐火材料，具有重量轻、耐高温、热稳 定性好、导热率低、比热小及耐机械震动等优点，因而在机械、冶金、 化工、石油、陶瓷、玻璃、电子等行业都得到了广泛的应用。
三、聚四氟乙烯包覆垫片
聚四氟乙烯包覆垫片由石棉橡胶、无石棉板、橡胶或石墨增强板 等软垫片作为夹心，然后外包聚四氟乙烯薄片的组合垫片，具 有优异的耐腐蚀性和良好的压缩回弹率，广泛应用于各种强酸、 强碱、强氧化剂、氯气和不允许污染介质的密封。
机械设计必备知识点 —— 密封垫片如何选型
机械设计必备知识点——密封垫片如何选型在石油、石化、化工等行业的生产、加工、储运乃至销售环节，常常伴随着易燃、易爆、高温、高压、有毒有害和腐蚀等危险因素，机器及设备在使用中工作介质的“跑、冒、滴、漏”，给生产带来极大的危害。
设备中工作介质的泄漏，会造成浪费并污染环境。
垫片密封是过程工业装置中压力容器、过程设备、动力机器和连接管道等可拆连接处最主要的静密封型式。
它们所包含的流体介质范围相当广泛，防止液体或气体通过这些接头处泄漏出来是工厂面临的最重要，也是最困难的任务。
随着生产装置的大型化，生产工艺向高温、高压、高速的方向发展，出现泄漏的机会越来越多，发生事故的概率越来越大，造成的经济损失也越来越大。
往往一处法兰的泄漏就有可能导致一套装置乃至全厂停产，还极有可能会引起火灾、爆炸，造成人员伤亡等重大事故，发生泄漏带来环境污染、产品损失甚至事故，垫片密封的重要性也就不言而喻了。
因此，垫片的选用、设计、制造所存在的问题已逐步引起人们的高度重视。
那么，究竟应该如何选择合适的垫片呢？垫片与垫片密封垫片是一种夹持在两个独立的连接件（主要是指法兰）之间的材料或材料的组合，其作用是在预定的使用寿命内，保持两个连接件间的密封。
垫片必须能够密封结合面，并确保密封介质不渗透和不被腐蚀，能够承受得住温度和压力的作用。
垫片密封一般有连接件（如法兰）、垫片和紧固件（如螺栓、螺母）等组成（见图1），因此决定某个法兰密封性时，必须将整个法兰连接结构作为一个系统进行考虑。
垫片工作正常或失效与否，除了取决于设计选用垫片本身的性能外，还取决于系统的刚度和变形、结合面的粗糙度和平行度以及紧固载荷的大小和均匀性。
图1-垫片密封的法兰连接结构垫片选型五要素了解了垫片密封的结构，我们就可以从温度、应用、介质、压力和尺寸(TAMPS）五个方面来考虑选择一个合适的垫片。
∙温度∙所选用的垫片应该在最高或最低的工作温度下有合理的使用寿命，不同的垫片材料的最高工作温度差异很大。

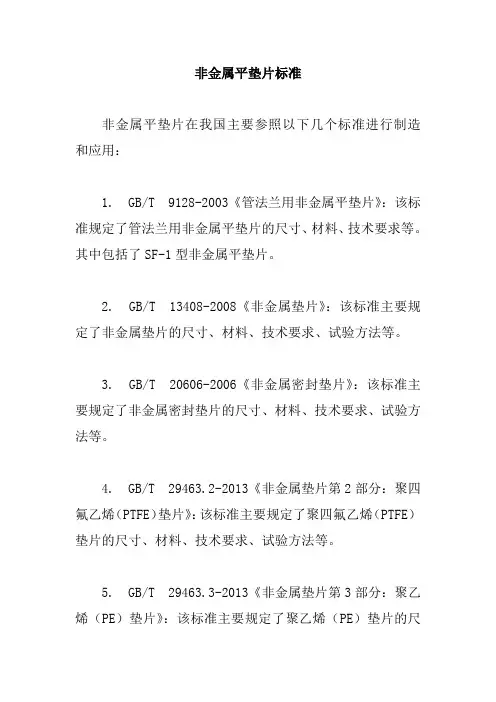

非金属平垫片标准
非金属平垫片标准
非金属平垫片在我国主要参照以下几个标准进行制造和应用：
1. GB/T 9128-2003《管法兰用非金属平垫片》：该标准规定了管法兰用非金属平垫片的尺寸、材料、技术要求等。
其中包括了SF-1型非金属平垫片。
2. GB/T 13408-2008《非金属垫片》：该标准主要规定了非金属垫片的尺寸、材料、技术要求、试验方法等。
3. GB/T 20606-2006《非金属密封垫片》：该标准主要规定了非金属密封垫片的尺寸、材料、技术要求、试验方法等。
4. GB/T 29463.2-2013《非金属垫片第2部分：聚四氟乙烯（PTFE）垫片》：该标准主要规定了聚四氟乙烯（PTFE）垫片的尺寸、材料、技术要求、试验方法等。
5. GB/T 29463.3-2013《非金属垫片第3部分：聚乙烯（PE）垫片》：该标准主要规定了聚乙烯（PE）垫片的尺
寸、材料、技术要求、试验方法等。
6. GB/T 29463.4-2013《非金属垫片第4部分：聚丙烯（PP）垫片》：该标准主要规定了聚丙烯（PP）垫片的尺寸、材料、技术要求、试验方法等。
这些标准为非金属平垫片的生产和应用提供了规范和要求，确保了非金属平垫片在管道、设备等领域的密封性能和可靠性。
垫片的种类作用及应用
垫片的种类作用及应用垫片是一种常用的密封元件，它被广泛应用于各个领域，起到了重要的作用。
本文将就垫片的种类、作用以及应用进行介绍。
一、垫片的种类1.法兰垫片：法兰垫片是一种在连接法兰两侧起密封作用的垫片。
根据材料的不同，法兰垫片可以分为金属垫片、非金属垫片和复合材料垫片等。
-金属垫片：由金属材料制成，具有良好的强度和耐高温性能，适用于高温、高压和腐蚀性环境下的密封工作；-非金属垫片：由橡胶、塑料、纸质等材料制成，具有良好的弹性和密封性能，适用于低温、低压和常温环境下的密封工作；-复合材料垫片：由两种或多种不同材料组合而成，既能具备金属垫片的强度和耐温性能，又能具备非金属垫片的弹性和密封性能。
2.机械垫片：机械垫片是一种在机械设备中起到密封作用的垫片。
根据用途的不同，机械垫片可以分为轴封垫片、密封圈垫片和摩擦材料垫片等。
-轴封垫片：安装在轴上，用于防止液体或气体泄露，具有良好的密封效果；-密封圈垫片：安装在管道、阀门等连接处，用于防止液体或气体泄露，具有良好的密封效果；-摩擦材料垫片：具有良好的摩擦性能和耐磨性能，通常用于机械设备的传动系统和制动系统中。
3.专用垫片：专用垫片是一种根据特定需求设计制造的垫片。
根据具体应用的不同，专用垫片可以分为电子垫片、食品级垫片和医用垫片等。
-电子垫片：用于电子设备的隔离、隔音和防尘等方面的工作；-食品级垫片：符合食品卫生标准，用于食品工业中的密封工作；-医用垫片：符合医疗卫生标准，用于医用设备和器械的密封工作。
二、垫片的作用1.密封作用：垫片能够填补连接部位的间隙，起到密封作用，防止液体或气体的泄漏，保证连接部位的工作正常进行。
2.缓冲作用：垫片能够在连接部位承受压力和冲击时，起到缓冲作用，减少连接部位的损坏风险，延长设备使用寿命。
3.隔离作用：垫片能够隔离不同介质间的接触，防止介质之间的相互渗透和污染，保持介质的纯净度和稳定性。
4.抗震作用：垫片能够在设备工作过程中抵御振动和冲击力，保护设备的安全稳定运行。
垫片的选择问题
垫片是法兰连接的主要密封件，因而正确选用垫片也是保证法兰连接不泄漏的关键。
根据制作材料的不同，垫片可以分为很多种类。
除了垫片的类型，垫片的标识和选型也很重要！一、垫片的结构型式工业上使用的平垫片一般由密封元件及内、外加强环组成，密封元件或称垫片本体是阻止泄漏的关键部分。
其常用的材料有非金属材料，如柔性石墨、聚四氟乙烯、纤维增强橡胶基复合板等。
此外，密封元件材料也可以是刚性或柔性的金属，通常用于压力和温度较高的场合。
对于非金属材料的密封元件，通常插入金属材料予以增强，同时也方便了如石墨等易破碎材料密封元件的制造加工。
增强材料可以是金属薄板或丝网,金属薄板常常采用冲刺孔的方式以提高增强效果和增加弹性，并通过粘结剂和辊压将它们贴合在一起。
密封元件也可以可设一表面层或抗粘结处理层来增加密封效果和防止法兰密封面粘结。
外加强环或外环材料均为实体金属，其作用是：•帮助密封元件安装时对中；••防止密封元件过份压缩而破坏；防止垫片吹出和减少法兰转动等。
••外加强环不与密封介质接触，因此不要求耐介质腐蚀，故常常由碳钢材料制成。
外加强环还可以与密封元件制成一体，例如金属齿形垫片、波齿复合垫片。
••内加强环或内环接触流体，其材料应能抵御密封介质的腐蚀。
内加强环的作用是：••防止密封元件与容器或管道法兰之间的空隙，以避免此空隙干扰流体的流动以及由此引起的流体对垫片的冲击。
•二、法兰垫片的种类1、非金属平垫片——聚四氟乙烯包履垫片①垫片介绍聚四氟乙烯包履垫片是一种非金属复合型软垫片，一般由包封皮及嵌入物两部分组成。
包封皮主要起抗腐蚀作用，通常由聚四氟乙烯材料制成，嵌入物（填料）为带或不带金属加强筋的非金属材料，通常由石棉橡胶板制成。
聚四氟乙烯包履垫片主要适用于全平面型及突面型钢制管法兰连接，适用公称压力PN为0.6～5.0MPa、工作温度为0～150 ℃的腐蚀介质或对清洁度有较高要求的介质。
②垫片的形式管法兰用聚四氟乙烯包履垫片按制造方式可分为三种型式：剖切型（S型）、机加工型（M型）、折包型（F型）。
垫片材质分类及使用
垫片垫片是用纸、橡皮片或铜片制成，放在两平面之间以加强密封的材料，为防止流体泄漏设置在静密封面之间的密封元件。
选择垫片的材料主要取决于下列三种因素: 温度压力介质一. 金属垫片材料1. 碳钢: 推荐最大工作温度不超过538℃，特别当介质具有氧化性时。
优质薄碳钢板也不适合应用于制造无机酸、中性或酸性盐溶液的设备，如果碳钢受到在的应力，用于热水工况条件下的设备事故率非常高。
碳钢垫片通常用于高浓度的酸和许多碱溶液。
布氏硬度约120。
2. 304不锈钢 18-8（铬18-20%、镍8-10%），推荐最大工作温度不超过760℃。
在温度 -196~538℃区间内，易发生应力腐蚀和晶界腐蚀。
布氏硬度160。
3． 304L 不锈钢含碳量不超过0。
03%。
推荐最大工作温度不超过760℃。
耐腐蚀性能类似304不锈钢。
低的含碳量减少了碳从晶格的析出，耐晶界腐蚀性能高于304不锈钢。
布氏硬度约140。
4． 316不锈钢 18-12（铬18%、镍12%），在304不锈钢中增加约2%钼，当温度提高其强度和耐腐蚀性能提高。
当温度提高时比其它普通不锈钢具有更高抗蠕变性能。
推荐最大工作温度不超过760℃。
布氏硬度约160。
5． 316L不锈钢推荐最大连续工作温度不超过760℃~815℃。
碳含量不超过相对于316不锈钢具有更优秀的耐应力和晶界腐蚀。
布氏硬度约140。
6． 20合金 45%铁、24%镍、20%铬和少量钼和铜。
推荐最大工作温度不超过760℃~815℃。
特别适用于制造耐硫酸腐蚀的设备，布氏硬度约160。
7．铝铝（含量不低于99%）。
铝具有优秀耐腐蚀性能和加工性能，适用于制造双夹垫片。
布氏硬度约35。
推荐最大连续工作温度不超过426℃。
8．紫铜紫铜的成分接近于纯铜，其含有微量的银以增加其连续工作温度。
推荐最大连续工作温度不超过260℃。
布氏硬度约80。
9．黄铜（铜66%、锌34%），在大多数工况条件下，具有良好耐腐蚀性能，但不适应醋酸、氨、盐和乙炔。
《管法兰用非金属平垫片 尺寸》
《管法兰用非金属平垫片尺寸》管法兰用非金属平垫片，也叫管件平垫片，是一种重要的管道零件。
由于其构造简单、安装方便、价格低廉，被广泛应用于石油、化工、电力、冶金等行业。
本文将就其尺寸特点及应用进行详细介绍。
首先，管法兰用非金属平垫片的尺寸规格有多种。
一般有圆形、方形和十字形三种形状。
其尺寸以内径（DN）来标识，内径一般有15mm、20mm、25mm、32mm、40mm、50mm等，厚度一般为1mm。
此外，还可根据使用环境及要求选用特殊的尺寸，如厚度可以到几毫米乃至几十毫米；另外，圆形或方形的非金属平垫片可制作成各种尺寸，根据客户要求来定制。
其次，管法兰用非金属平垫片主要用于管道连接处，用来消除法兰表面之间的渗漏。
空腔内有液体流动时，将实现空腔与外界的分离，液体的渗漏和气体的进入被阻止，也就是隔离性的作用。
非金属平垫片也可以用于管道连接处的润滑。
当两个表面之间有较大的压力及磨损时，可以用非金属平垫片来减少表面磨损，提高管道的使用寿命。
此外，管法兰用非金属平垫片还可以用于振动缓冲，用来减少管道振动所受的影响。
当管道遭受外部振动时，管道和法兰之间的摩擦力会减小，缓解振动，使管道不会受到太大的损伤。
综上所述，管法兰用非金属平垫片既可以提高管道的密封性，也可以消除管道振动，且安装方便、价格低廉，是行业安装中必不可少的零件。
此外，它的尺寸规格也可以根据客户的要求定制，以满足不同场合的要求。
管法兰用非金属平垫片作为管道行业的重要零件，一直以来得到行业的广泛重视。
它的使用对管道的密封性及使用寿命有着重要的影响，因此在选择时应注意。
在购买管法兰用非金属平垫片时，客户应首先了解其尺寸规格，再根据自身要求选择合适的产品，及时发现质量问题，以保证管道的使用效果。
垫片的相关知识及选型
橡胶石棉垫片用于水管及压缩空气管道法兰时应涂以鱼油 与石墨粉的拌合物，用于蒸汽管道法兰时，应涂以机油与石墨 粉的拌合物。
7
3、聚四氟乙烯类垫片 在可能的使用温度范围内（-180~250℃）内几乎不能被 化学药剂和溶剂侵蚀，同时，又可做防电化腐蚀配管的绝缘 垫片。 （1）聚四氟乙烯平垫片：一般适用于凸凹面法兰和带水线的法 兰，不适用于宽面法兰。多用于耐腐蚀的场合。为了达到良 好的密封效果，可在垫片上涂聚四氟乙烯膏。 （2）聚四氟乙烯毡垫片：其化学性质与聚四氟乙烯平垫片相同 。但耐泄露性能、耐压缩性比聚四氟乙烯平垫片优越，可用 于宽面法兰。其密封的最小预紧比压y为11.77-19.6MPa，使 用温度200℃、压力为0.98MPa左右。 (垫片的接触面位于法兰螺栓孔包围的圆周范围内的—窄面法兰 垫片的接触面分布在法兰螺栓中心圆内外两侧的—宽面法兰)
20
21
对焊法兰
松式法兰
22
23
压力容器和管道中常用的法兰密封面型式和特点： 1、突面（RF） 光滑平面，可车制密纹水线。结构简单，加工方便， 便于进行防腐衬里。
接触面积大，预紧时垫片容易往两边挤，不易压紧。
24
2、凹凸面（MFM） 凸面和凹面相配合，凹面上放置垫片，防止垫片被挤 出，适用于压力较高。
1
增强材料可以是金属薄板或丝网,金属薄板常常采用 冲刺孔的方式以提高增强效果和增加弹性，并通过粘结剂 和辊压将它们贴合在一起。密封元件也可以可设一表面层 或抗粘结处理层来增加密封效果和防止法兰密封面粘结。
外加强环或外环材料均为实体金属，其作用是：对垫 片本体的补强和正确定位，防止过紧压缩失去垫片的回弹 能力并能够防止垫片松散。外加强环不与密封介质接触， 因此不要求耐介质腐蚀，故常常由碳钢材料制成。外加强 环还可以与密封元件制成一体，例如金属齿形垫片、波齿 复合垫片。
法兰非金属软垫片的标准
法兰非金属软垫片通常用于管道、阀门、泵和其他工业设备的密封应用。
这些软垫片的标准和规范可以根据不同的行业和应用领域而有所不同。
以下是一些常见的标准组织和标准，用于规定和制定法兰非金属软垫片的设计、材料和性能要求：1. **ASTM标准**：美国材料与试验协会（ASTM）发布了一些标准，用于规定非金属软垫片的材料和性能测试方法。
一些相关的ASTM标准包括：- ASTM F104：用于非金属软垫片的标准规范。
- ASTM F104-03a：关于非金属软垫片的标准规范的更新版本。
- ASTM F104M：用于米制尺寸的非金属软垫片的标准规范。
2. **ASME标准**：美国机械工程师协会（ASME）发布了与法兰和密封件相关的标准。
例如，ASME B16.21 标准规定了非金属垫片的尺寸、材料和设计要求，用于管道法兰和法兰联接。
3. **EN标准**：欧洲标准（EN）包括一系列与非金属软垫片相关的标准。
EN 1514 标准系列规定了管道、阀门和法兰联接的非金属垫片的要求。
4. **ISO标准**：国际标准化组织（ISO）发布了一些关于非金属软垫片的标准，例如ISO 11298-1 和ISO 11298-2，这些标准规定了用于压力设备的非金属软垫片的要求。
5. **行业标准**：某些特定行业可能会制定自己的非金属软垫片标准，以满足其特定需求。
例如，石油和化工行业通常制定符合其需求的标准。
请注意，不同的国家和地区可能会采用不同的标准，因此在购买和使用非金属软垫片时，应根据所在地区的法规和标准来选择合适的产品。
此外，具体的应用和要求也会影响非金属软垫片的选择。
因此，建议在选择和使用非金属软垫片时咨询专业工程师或根据具体项目的需求来确定合适的标准和规范。
密封垫材料
密封垫材料密封垫是一种常用于机械设备密封的材料，它能够在高温、高压和腐蚀等恶劣环境下起到密封作用，保证机械设备的正常运转。
常见的密封垫材料有非金属垫片、金属垫片和复合垫片等。
非金属垫片是一种常见的密封材料，常见的有橡胶垫片、塑料垫片和纸板垫片等。
橡胶垫片具有良好的弹性和耐磨性，可适应不同形状的密封面，广泛应用于机械设备的密封。
塑料垫片具有良好的耐腐蚀性和绝缘性能，适用于化工设备等特殊环境下的密封。
纸板垫片具有良好的密封性能和可塑性，广泛应用于密封胶、胶垫和包装等领域。
金属垫片是一种常用的高温和高压环境下的密封材料，常见的有铜垫片、铝垫片和不锈钢垫片等。
铜垫片具有良好的导热性和可塑性，适用于高温环境下的密封。
铝垫片具有良好的导电性和耐腐蚀性，适用于电子设备和汽车等领域。
不锈钢垫片具有良好的抗腐蚀和耐高温性能，广泛应用于石油、化工和核电等行业。
复合垫片是一种将不同材料复合而成的密封材料，常见的有石墨复合垫片和陶瓷复合垫片等。
石墨复合垫片由石墨片和金属薄板复合而成，具有良好的密封性能和耐高温性能，适用于高温高压的密封。
陶瓷复合垫片由陶瓷片和金属薄板复合而成，具有良好的耐腐蚀性和耐高温性能，适用于腐蚀性介质的密封。
不同的密封垫材料适用于不同的工作环境和密封要求。
在选择密封垫材料时，需要根据工作环境的温度、压力、介质性质和要求的密封性能等因素来进行选择，确保密封效果和设备的正常运转。
在使用密封垫材料时，还需要注意垫片的安装和保养。
安装时应保证垫片与密封面的接触紧密，避免垫片变形或损坏。
保养时应定期检查垫片的磨损情况，及时更换磨损严重的垫片，以保证密封效果的稳定。
综上所述，密封垫材料是机械设备密封的重要组成部分，不同的密封垫材料适用于不同的工作环境和密封要求。
正确选择和使用密封垫材料，可以有效保护机械设备的正常运转，延长设备的使用寿命。
常用密封垫片种类及其使用范围
金属包平垫片
金属：紫铜，软钢，铝，不锈钢，
《6.4
︽600
蒸汽、氢气、压缩空气、天然气、油品、溶剂、重
波形金属垫片
合金钢
非金属：石棉板，橡胶石棉板，聚四氟乙烯板，陶瓷纤维
油、丙烯、烧碱、酸、碱、液化气、水
金属平垫片
紫铜，铝，铅，软钢，不锈钢，合金钢
1.33×10ˉ16～20
︽600
蒸汽、氢气、压缩空气、天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水
金属齿形垫片
08（10）钢，铝，合金钢，1Cr13（0Cr13）
》4.0
︽600
蒸汽、氢气、压缩空气、天然气、油品、溶剂、重油、丙烯、烧碱、酸、碱、液化气、水
金属八角垫
10钢，1Cr13，合金钢，不锈钢等
聚四氟乙烯包垫片
聚四氟乙烯薄膜包橡胶石棉板或橡胶板
《3.0
-180～250
浓酸、碱、溶剂、油类
夹金属丝（网）石棉垫
铜（钢或不锈钢）丝和石棉交织而成
内燃机用
缠绕垫片
金属带：紫铜，铝，08（15）钢，2Cr13，0Cr13，1Cr13，1Cr18Ni9Ti
非金属带：石棉，聚四氟乙烯，陶瓷纤维等
《6.4
︽600
低压橡胶石棉板
《6.0
《4.0
《1.5
《450
《350
《200
空气、压缩空气、蒸汽、氨、水、海水、冷凝水、液态氨、《98%硫酸，《35%盐酸、盐类、硝铵液、硫氨液、加氨液、烧碱、氟利昂、氢氰酸、卡普龙生产介质、聚苯乙烯生产介质
耐油橡胶石棉板
《4.0
《400
调整垫片一般是什么材料
管道之所以不容易漏水，主要是因为里面有一个垫片，能起到密封的作用，垫片一般用的是什么材料？一、垫片一般用什么材料1、垫片一般用的是金属的或者非金属的材料。
非金属的材料有很多，比如可以用橡胶的或者石棉的，也可以将石棉和橡胶组合起来，还有一种是石墨的垫片。
不管是什么类型的垫片，都要达到密封性。
不过虽然也能够起到一定的密封效果，但是它的耐温性能以及耐压性能都比较差，比较适合于常温的管道或者容器当中，起到密封的作用。
相对来说，它的价格要稍微低一些。
2、如果在高温的环境当中，尤其是高压状态，最好选择金属垫片，它是首选的材料。
主要的金属元素有铜、不锈钢或者低碳钢等等，增加了耐腐蚀性，不容易生锈。
另外还能够带来耐高压、耐高温的作用，密封性能更加优越。
二、水龙头漏水怎么修1、家装的水龙头容易出现漏水的问题，我们需要找到原因，然后再对应解决。
如果总是漏水，有可能是水龙头里面的阀门垫片已经出现了磨损，出水口总是滴滴答答地流水。
2、出现了漏水，基本上都是轴心垫片磨损所导致的。
准备一把钳子，将压盖拧松并且取下，将里面的垫片取出，换上新的轴心垫片，最好选择金属的材质，不容易磨损。
3、如果是水龙头下部缝隙有漏水的问题，基本上是因为压盖当中有一个三角密封垫所导致的。
所以需要将螺丝拧松，再将压盖取下，将里面的三角密封垫取出，换上新的就可以了。
小编总结：水龙头发生漏水的问题，我们能够看到基本上都是阀门内部的垫片或者压盖内的三角垫片出现了磨损，所以选择垫片产品非常重要，最好选择金属材质，因为耐磨损、耐高压。
扩展资料：简介：又名:不锈钢调整垫片,精密调整垫片,德国调整垫片,西德调整垫片,HASBERG调整垫片,哈斯伯调整垫片,Kveiner调整垫片,克维勒调整垫片,Fein调整垫片,风影调整垫片,H+S调整垫片品牌:HASBERG(哈斯伯),Kveiner(克维勒),Fein(风影)材质:不锈钢(1.4310C,SUS201,SUS301,SUS304,SUS430)。
垫片的相关知识及选型报告
10
缠绕式垫片按其结构不同可分为四种型式：基本型、 带内环型、带定位环型、带内环和定位环型。
填充带 金属带
基本型
缠绕式垫片的选择和使用方法： a、基本型垫片适用于榫槽面法兰 b、内环型垫片适用于凹凸面法兰 c、定位环型垫片适用于平面和突面法兰
d、内环和定位环型垫片适用于平面和突面法兰
11
2、金属包石棉垫片
25
3、榫槽面(TG) 槽中垫片不被挤动。 螺栓力较小。获得良好的密封效果。
结构较复杂，更换垫片较困难。
榫面容易损坏， 适于易燃、易爆、有毒介质及较高压力。 压力不大时，即使直径较大，也能很好密封。
26
4、全平面（FF）与环连接面（RJ） 全平面密封适合于压力较小的场合（PN≤1.6MPa）； 环连接面主要用在带颈对焊法兰与整体法兰上，适用压力 范围为（6.3MPa≤PN≤25.0MPa）
16
3、“O”型垫片 “o”型空心金属环垫用于高温、高压、超真空、超低温的 场合和不能使用金属材料的场合。
“o”型金属环垫的种类有单纯型、开孔型、充压型。
除了上述的垫片之外，还有平形、波形、透镜形等金 属垫片，平时少见不一一介绍。
17
石棉橡胶垫片
聚四氟乙烯垫片
金属缠绕垫片（spiral wound gasket）
（ 1 ）平行金属包石棉垫片：适用于不超过 450℃的蒸汽、空 气、气体、油等管线。
（ 2 ）波形金属包石棉垫片：适用于不超过 450℃的蒸汽管线 。 （ 3 ）半金属包石棉垫片：适用于 450 ℃的蒸汽、空气、气体 、油。 （4）特殊金属包石棉垫片：主要用于蒸汽、油等长输管线。 （5）平行双金属包石棉垫片：主要用于高温耐油场合。
15
2、金属齿形垫片 金属齿形垫片密封表面接触区的 V 形筋形成许多具有 压差的空间线接触，所以密封可靠，使用周期长。缺点是 在每次更换垫片时，都要对两法兰密封面进行加工，因而 费时费力。另外，垫片使用后容易在法兰密封面上留下压 痕，故一般用于较少拆卸的部位。
密封垫材料分类及性能
空气,水,制动液等
夹布橡胶垫片
夹布橡胶
0.6
-30~60
海水,淡水,空气,润滑油和燃料油等
皮垫片
牛皮或浸油,蜡,合成橡胶,合成树脂,牛皮
-60~100
水,油,空气等
软聚氯乙烯垫片
软聚氯乙烯板
≤1.6
<60
酸碱稀溶液及氨,具有氧化性能的蒸汽及气体
聚四氟乙烯垫片
聚四氟乙烯板
≤3.0
-180~250
b.法兰表面粗糙程度的影响法兰表面粗糙度对密封效果影响很大，特别是当采用非软质垫片时，密封表面粗糙度是造成泄漏的主要原因之一。例如，车削法兰面的刀纹是螺旋线，使用金属垫片时，如果粗糙度值较大，垫片就不能堵死刀纹所形成的这条螺旋槽，在压力作用下，介质就会顺着这条沟槽泄漏出来。软质密封垫对法蓝的光洁程度要求低得多。这是因为它容易变形，能够堵死加工刀纹，从而防止了泄漏。对软质垫片，法兰面过于光滑反倒不利，因为此时发生界面泄漏的阻力减小了。所以，垫片不同，所要求的法兰面的粗糙度也不相同。
梯形槽式(椭圆槽式)
1.椭圆形截面钢垫圈
2.八角形截面合金钢垫圈
08(10)钢
451~600
1Cr18Ni9(1Cr18Ni9Ti)合金钢
蒸汽
1.0,1.6,2.5,4.0
≤250
251~450
光滑式
(凹凸槽)
1.缠绕式垫片
2.波形铁包石棉垫片
08(15)钢带,石棉带,马口铁,石棉板
10.0
450
梯形槽式
450,6 MPa
耐油
GB539-65
1,1.2,1.5,2,2.5,3
用于煤田,汽油
c.法兰与垫片的硬度差使用垫片的目的在于使垫片产生弹性或塑性变形以填满法兰面的微小凸凹不平，阻止泄漏发生。因而应使垫片材料的硬速低于法兰材料的硬度，二者之间相差越大，实现密封就越容易。当使用金属垫片时，为了保证实现密封，应尽可能选用较软的材料，使金属垫片硬度应比法兰硬度低40HB以上为宜。
垫片计算公式教学
垫片计算公式教学垫片是一种常用的密封元件，通常用于填补两个零件之间的间隙，以防止液体或气体的泄漏。
在工程和制造领域中，垫片的选择和计算是非常重要的，因为它直接影响到设备的密封性能和安全性。
本文将介绍垫片的计算公式，帮助读者更好地理解和应用垫片。
1. 垫片的作用。
垫片通常用于填补两个零件之间的间隙，以防止液体或气体的泄漏。
它还可以用于调整零件之间的间隙，以确保设备的正常运行。
在一些特殊的工况下，垫片还可以起到减震、缓冲和防止腐蚀的作用。
2. 垫片的类型。
根据材料的不同，垫片可以分为金属垫片、非金属垫片和复合垫片。
金属垫片通常由铜、铝、不锈钢等金属材料制成，具有良好的导热性和导电性，适用于高温高压的工况。
非金属垫片通常由橡胶、塑料、纤维等材料制成，具有良好的弹性和密封性能，适用于一般工况。
复合垫片则是将金属和非金属材料复合而成，兼具两者的优点，适用于特殊工况。
3. 垫片的计算公式。
垫片的计算通常涉及到垫片的厚度、内径和外径等参数。
以下是常用的垫片计算公式：1) 垫片的厚度计算公式。
垫片的厚度通常根据设备的工作压力和温度来确定。
一般来说，垫片的厚度越大，其密封性能越好。
垫片的厚度计算公式如下：t = (P D) / (2 S Y)。
其中，t为垫片的厚度，P为设备的工作压力，D为垫片的内径，S为垫片的压缩率，Y为垫片材料的屈服强度。
2) 垫片的内径和外径计算公式。
垫片的内径和外径通常根据设备的连接尺寸和密封要求来确定。
垫片的内径和外径计算公式如下：Di = De 2 (t + c)。
Do = Di + 2 c。
其中，Di为垫片的内径，De为垫片的外径，t为垫片的厚度，c为垫片的压缩余量。
3) 垫片的压缩率计算公式。
垫片的压缩率是指在一定的压力下，垫片的厚度与原始厚度之比。
垫片的压缩率计算公式如下：S = (t0 t) / t0。
其中，S为垫片的压缩率，t0为垫片的原始厚度，t为垫片在压力下的厚度。
4. 垫片的应用。
密封垫片材质
密封垫片的材质密封垫片的种类多种多样，按其构造的主要材质分为非金属密封垫片、半金属密封垫片和金属密封垫片三大类。
半金属密封垫片就是金属材料和非金属材料的组合密封垫片。
下面对法兰密封垫片的常用金属和非金属材质性能做简单介绍。
一. 密封垫片的金属材料材质1. 密封垫片的金属材料材碳钢:推荐最大工作温度不超过538℃，特别当介质具有氧化性时。
优质薄碳钢板也不适合应用于制造无机酸、中性或酸性盐溶液的设备，如果碳钢受到应力，用于热水工况条件下的设备事故率非常高。
碳钢密封垫片通常用于高浓度的酸和强碱溶液。
布氏硬度约120。
2. 密封垫片的金属材料材304不锈钢我国的标准牌号是0Cr19Ni9(0Cr18Ni9)，推荐最大工作温度不超过760℃。
在温度-196℃~538℃区间内，易发生应力腐蚀和晶界腐蚀。
布氏硬度160。
是密封垫片常用材料。
3. 密封垫片的金属材料材304L 不锈钢我国的标准牌号是00Cr19Ni10(0Cr18Ni10)，含碳量不超过0.03%。
推荐最大工作温度不超过760℃。
耐腐蚀性能类似304不锈钢。
低含碳量减少了碳从晶格的析出，耐晶界腐蚀性能高于304不锈钢。
布氏硬度约140。
4. 密封垫片的金属材料材316不锈钢我国的标准牌号是0Cr17Ni12Mo2,，在304不锈钢中增加约2%的钼，当温度提高其强度和耐腐蚀性能提高。
当温度提高时比其它普通不锈钢具有更高抗蠕变性能。
推荐最大工作温度不超过760℃。
布氏硬度约160。
是耐腐蚀密封垫片常用材料。
5. 密封垫片的金属材料材316L不锈钢我国的标准牌号是022Cr17Ni14Mo2，推荐最大连续工作温度不超过760℃~815℃。
碳含量不超过316不锈钢，具有更优秀的耐应力和晶界腐蚀。
布氏硬度约140。
是耐腐蚀密封垫片常用材料。
6. 密封垫片的金属材料材20合金45%铁、24%镍、20%铬和少量钼和铜。
推荐最大工作温度不超过760℃~815℃。
垫片的种类作用及应用
垫片的种类作用及应用垫片是一种用于填充两个物体之间空隙的密封材料，通常为薄片状。
它们是机械系统中必不可少的元件，用于防止液体或气体的泄漏，减少振动和噪音，并提供紧固件之间的平衡和支撑。
按照材料分，主要有以下几种垫片：1.金属垫片：金属垫片通常由铝、铜、钢、不锈钢等材料制成。
它们具有高强度、耐高温和耐腐蚀的特性，广泛应用于汽车、航空航天、电力设备等领域。
2.橡胶垫片：橡胶垫片通常由天然橡胶、丁腈橡胶、聚氯乙烯等材料制成。
它们具有良好的弹性和密封性能，常用于管道连接、阀门、泵等设备的密封和减振。
3.非金属复合垫片：非金属复合垫片通常由柔性石墨、纤维素、石棉等材料与橡胶或金属层压而成。
它们具有高温、耐酸碱和化学稳定性的特点，常用于高温管道和容器的密封。
4.填料垫片：填料垫片通常由浸渍橡胶、麻纤维等材料制成，可以填充在不规则表面之间。
它们具有良好的密封性能和耐磨性，常用于阀门、法兰等设备的密封。
按照形状分，主要有以下几种垫片：1.扁平垫片：扁平垫片是最常见的一种垫片，具有平整的表面，用于平面间的密封。
2.弹簧垫片：弹簧垫片通常由金属或橡胶制成，具有弹性，可以提供弹性支撑和减震效果。
3.波纹垫片：波纹垫片具有波浪形状，可以提供更大的接触面积和弹性。
4.缓冲垫片：缓冲垫片通常由橡胶或泡沫材料制成，具有较好的减震效果。
垫片的应用非常广泛，主要包括以下几个方面：1.汽车工业：垫片在汽车发动机、变速器、制动系统等部件中被广泛使用，用于密封和减振。
2.航空航天工业：垫片在飞机、导弹、卫星等航空航天设备中扮演着重要的角色，用于保持密闭性和抗振动。
3.电力设备：垫片用于电力设备的连接和密封，如变压器、发电机和变压器等。
4.化工工业：垫片在化工设备的密封和减振中广泛使用，如管道、容器和阀门等。
总之，垫片作为一种密封和减振材料，在各个领域都起着至关重要的作用。
不同种类的垫片具有不同的特性和适用范围，根据实际需求选择合适的垫片材料和形状，可以提高机械系统的效率、安全性和可靠性。
常用垫片的种类作用及应用范围
常用垫片的种类作用及应用范围常用垫片的种类作用及应用范围 2010年09月16日技术2010-09-16 10:41:42阅读14评论0 字号:大中小订阅垫片的种类多种多样，按其构造的主体材料分为非金属、半金属和金属垫片三大类。
(1)非金属垫片:非金属垫片质地柔软、耐腐蚀、价格便宜，但耐温和耐压性能差。
多用于常温和中温的中低压容器或管道的法兰密封。
非金属垫片包括橡胶垫、石棉垫、石棉橡胶垫、柔性石墨垫和聚四氟乙烯垫等。
a、橡胶板:制作橡胶板垫片的主要原料有天然橡胶，丁腈橡胶、氯丁橡胶等，另外，氟橡胶等特种橡胶业开始应用。
橡胶因具有组织致密，质地柔软，回弹性好，容易剪切成各种形状，且便宜、易购等特点而被广泛适用于容器和管道的密封中，但它不耐高压，容易在矿物油中溶解和膨胀且不耐腐蚀，在高温下容易老化，失去回弹性。
b、石棉:饰面材料有湿石棉和蓝石棉两种。
湿石棉耐热、耐碱性好，抗拉强度高，耐酸性能较差，大多数石棉橡胶板由它制造;蓝石棉不仅耐热性好，而且耐酸性能也很好。
故多被用于制造耐酸石棉橡胶板。
石棉板正常使能用温度在550?C以下。
直径较大的低压容器可以使用石棉带或石棉绳。
在使用石棉绳时，通常浸渍水玻璃。
酸、碱溶剂等介质也可以使用此类垫片。
c、石棉橡胶板:石棉橡胶板是由石棉、橡胶和填料压制而成的。
一般石棉纤维占60%-85%。
根据其配工艺、性能及用途不同，主要有高压石棉橡胶板、中低压石棉橡胶板和耐油石棉橡胶板。
石棉橡胶板有适宜的强度、弹性、柔软性等想能，用它制作垫片，既便宜又方便，因此在化工企业中得到迅速的推广和应用。
d、柔性石墨:柔性石墨是一种新颖的密封材料，良好的回弹性、柔软性、耐温性，在化工企业中得到迅速的推广和应用。
e、聚四氟乙烯(PTFE):聚四氟乙烯一起耐化学性、耐热性、耐寒性、耐油性优越于现在任何塑料而有“塑料之王”之称，它不易老化，不燃烧，吸水性近乎为零。
其组织致密，分子结构无极性，用作垫片，接触面可以做到平整光滑，对金属法兰不粘着。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
非金属密封垫片的选择与应用
1. 聚四氟乙烯PTFE集中了大多数塑料垫片材料的优点，包括耐温从-95℃～232℃。
除游离氟和碱金属外，对化学物品、溶剂、氢氧化物和酸具有优异的耐蚀性能。
PTFE材料能充填玻璃，其目的是降低PTFE的冷流性和蠕变性。
2.膨体聚四氟乙烯EPTFE是将聚四氟乙烯膨化成为一种具有强韧而多孔性的新材料，它高度纤维化，因此也有称为膨化四氟或膨胀四氟，这种新材料不但保持了聚四氟乙烯本身独特卓越的性能---极佳的化学稳定性、极低的摩擦系数、广阔的操作温度、不会老化，而且其相当坚韧，减少了蠕变和冷流，温度范围：-273℃～260℃。
3.改性四氟RPTFE由于在聚四氟乙烯密封垫片添加了玻璃纤维、石英或硫酸钡等填充剂，将其均匀熔入聚四氟乙烯原料中经深加工成。
这使得填充改性四氟垫片和纯聚四氟乙烯垫片相比具有无可比拟的物理和机械性能，它不存在冷流和蠕变现象，可长时间保持可靠的密封。
满足PH值0-14的应用场合，同时相比较于普通四氟垫片，它更为柔软，易于切割和操作，温度范围：-212℃～260℃。
4.无石棉垫片NON ASBESTOS GASKET是100%不含有石棉的垫片。
一般由芳纶、无机纤维或碳纤维等与丁腈橡胶，氯丁橡胶等结合而成。
一般无石棉垫片也称为非石棉垫片，其宽广的温度范围和化学性能使其适用于在多种条件下工作，但在中国市场上有些公司将含有一定量石棉（5～20%）的垫片称为非石棉垫片，而100%不含石棉的垫片称为无石棉垫片。
5.石墨该材料不含树脂或无机物的全石墨材料，可分为掺入金属或不掺入金属元素石墨材料。
该材料可粘接以至可制造直径超过600MM管道垫片。
对许多酸、碱、盐和有机合物和传热溶液，甚至高温溶液具有非常优异的耐蚀性能。
它不能熔化，但超过3316℃时将升华。
在高温条件下，在强氧化性介质中使用该材料应慎重。
除用于垫片外，该材料也可制作填料和缠绕垫片中的非金属缠绕带。
6．陶瓷纤维：成型于带材的陶瓷纤维是一种适用于高温和低压工况及轻型法兰条件下的优异垫片材料，推荐工作温度1093℃，可制作缠绕垫片中的非金属缠绕带。
7．天然橡胶NR对弱酸和碱，盐和氯化物溶液具有良好的耐蚀性能，对油和溶剂耐蚀性能是差的，并不推荐用于臭氧介质。
推荐工作温度-57℃～93℃。
8．氯丁橡胶CR 是一种合成橡胶，适应于耐中等腐蚀的酸，碱和盐溶液的腐蚀。
对商业用油和燃料具有良好的耐腐蚀作用。
但在强氧化性酸、芳香烃和氯化碳氢化合物其耐腐蚀性能是差的。
推荐工作温度-51℃～121℃。
9．丁氰橡胶NBR是一种合成橡胶，适应于在较宽温度范围内具有良好的耐油、溶剂、芳香烃、碱性碳氢化合物、石油和天然气的腐蚀性能。
对氢氧化物、盐和接近中性的酸具有良好的耐腐蚀性能。
但在强氧化性介质、氯化碳氢化合物，酮类和脂类其耐腐蚀性能是差的，推荐工作温度51℃～121℃。
10．氟橡胶VITON是由二元和三元氟生胶填加配合剂、硫化剂经混炼而成。
除具有优异的耐热、耐介质、和良好物理机械性能外，还具有压缩永久变形低、弹性好和超长使用寿命。
氟橡胶具有突出的耐热（200～250℃），耐油性能，可用于制造气缸套密封圈，胶碗和旋转唇形密封圈，能显著地提高使用时间。
推荐工作温度-40℃～232℃。
11．硅橡胶硅橡胶具有突出的耐高低温，可在150℃下超长期使用而无性能变化；可在200℃下连续使用10000小时，在-70～260℃的工作温度范围内能保持其特有的使用弹性及耐臭氧，耐天候等优点，适宜制作热机构中所需的密封垫，如密封衬圈，阀垫、油封（适用于水介质）等，特种硅橡胶可制作油封。
12．三元乙丙橡胶EPDM对强酸、强碱、盐和氯化物溶液具有良好的耐蚀性能。
但不适应用于油类、溶剂、芳香烃和碳氢化合物。
推荐工作温度-57℃～176。
