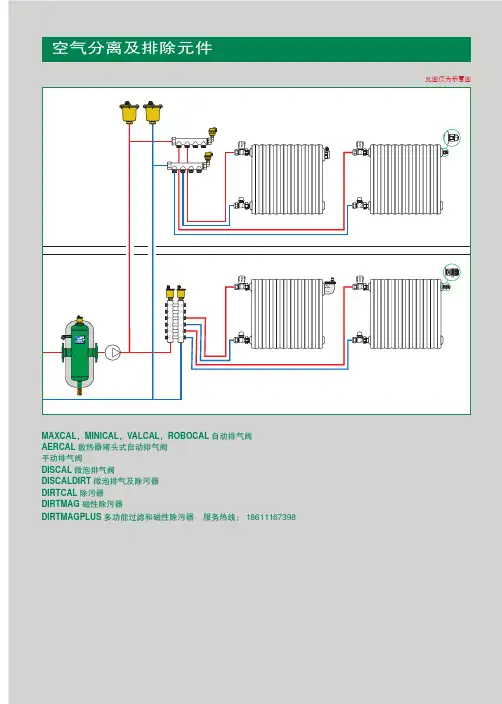

意大利(caleffi)卡莱菲自动排气阀 样本说明
口径 3/8" M 1/2" M 无PTFE密封
编号 502730
2
5024
样本 ０１０３３
ROBOCAL
卡莱菲自动排气阀
阀体：黄铜 耐压：10 bar 最大排气压力：4 bar 耐温：115℃
口径 1/4" M 3/8" M
5025
样本 ０１０３３
ROBOCAL
卡莱菲自动排气阀
阀体：黄铜 耐压：10 bar 最大排气压力：4 bar 耐温：110℃ 带自闭阀
口径 3/4" 1" 1 1/4" 1 1/2" 2"
551 DISCAL
样本 ０１０６０
卡莱菲垂直管道安装式微泡排气阀
阀体：黄铜 内螺连接 耐压：10 bar 最大排气压力：10 bar 耐温：0 ~ 110℃
编号 551905 551906
口径 3/4" 1"
口径 3/8" M
包装 50
5026
样本 ０１０３３
ROBOCAL
卡莱菲自动排气阀
阀体：黄铜 耐压：10 bar 最大排气压力：6 bar 耐温：115℃
口径 3/8" M 1/2" M
5027
样本 ０１０３３
ROBOCAL
卡莱菲自动排气阀忧
阀体：黄铜 耐压：10 bar 最大排气压力：6 bar 耐温：110℃ 带自闭阀
一个系统中可分离及排除的气体量与系统的流速和压力相 关，当流速和压力降低时排气量也随之上升。
在系统按可允许最高流速循环25次后，几乎所有的空气均 从微泡排气阀中排除，排气比例因系统压力不一而略有区别。
剩余的少量气体将在系统接下来正常循环中排除。在流速 更低或温度更高的情况下，排气量还将更高。
意大利伊莱科流量指示器与流量指示仪说明书
FLOW METERS AND INDICATORS MUST BE MOUNTED AT LEAST 50mm FAR FROM IRON PARTS OR WALLS AND OTHER POSSIBLE INTERACTING MAGNETIC FIELD. WARNING: any combination of the switching voltage and current must not exceed the given rated po簧 M6 粘度至14/4 cSt. • 弹簧 M7 粘度至39/8 cSt. • 弹簧 M8 粘度至70/4 cSt. • 弹簧 M9 粘度至119/2 cSt. • 弹簧 M10 粘度至205/6 cSt.
流量指示器以及流量指示器在安装时必须离内墙或者钢铁物体至少50 毫米的地方，要远离可能引起干扰的磁场。
CONVERSION TABLE OF WATER/AIR FLOW RATE RELATIVE TO
IF...V-VE-E FLOW METERS AND INDICATORS
Model Water LPM Air Nm3/h
IF1... 0.1 - 01
0.2 - 2
IF2... 0.2 - 03
0.35 - 5
IF3...
1 - 06
2 - 10
IF4...
2 - 16
3.5 - 29
IF5...
5 - 60
10 - 110
SPRINGS TO BE USED WITH FLUIDS MORE VISCOUS THAN WATER • Spring M6 Viscosity up to 14.4 cSt. • Spring M7 Viscosity up to 39.8 cSt. • Spring M8 Viscosity up to 70.4 cSt. • Spring M9 Viscosity up to 119.2 cSt. • Spring M10 Viscosity up to 205.6 cSt.
卡莱菲2527混水阀 太阳能系统元件 样本
口径 3/4" F 1" F
251 DISCAL
样本 ０１１３４
卡莱菲太阳能微泡排气阀
垂直管道安装式 阀体：黄铜镀铬 内螺连接 耐压：10 bar 最大排气压力：10 bar 耐温：－３０ １６０℃ 乙二醇最大比例：５０％
编号 251093
口径 3/4" F
251
样本 ０１１９７
卡莱菲空气分离器
系统注水完毕后需关闭下端截止阀
13 A
微泡排气阀 － 手动空气分离器
251 DISCAL
样本 ０１１３４
卡莱菲太阳能微泡排气阀
阀体：黄铜镀铬 内螺连接 耐压：10 bar 最大排气压力：10 bar 耐温：－３０ １６０℃ 乙二醇最大比例：５０％
现货供应卡莱菲品牌产品，咨询热线：１８６１１１６７３９８
口径 3/4" F 3/4" F
流量计范围(l/m) 循环泵
1 ~ 13
UPS 15 - 65
8 ~ 30
UPS 15 - 80
编号 255266
255
样本 ０１１３６
卡莱菲太阳能系统循环组件
供回水连接方式 耐压：10 bar.
安全阀温度范围： －３０ １６０℃ 安全阀设定范围： 6 bar (其他压力 值需要使用253型安全阀) 流量计耐温：１２０℃ 乙二醇最大比例：５０％． 包含： - 循环泵 Grundfos Solar 25 - 120； - 253型太阳能安全阀； - 注水阀； - 泄水阀； - 带压力表的连接组件； - 流量计； - 供水微泡排气元件； - 供回水温度表； - 截止止回阀一对； - 预制热压保温壳。
阀体：黄铜镀铬 耐压：10 bar 最大排气压力：5 bar 耐温：－３０ １８０℃ 乙二醇最大比例：５０％

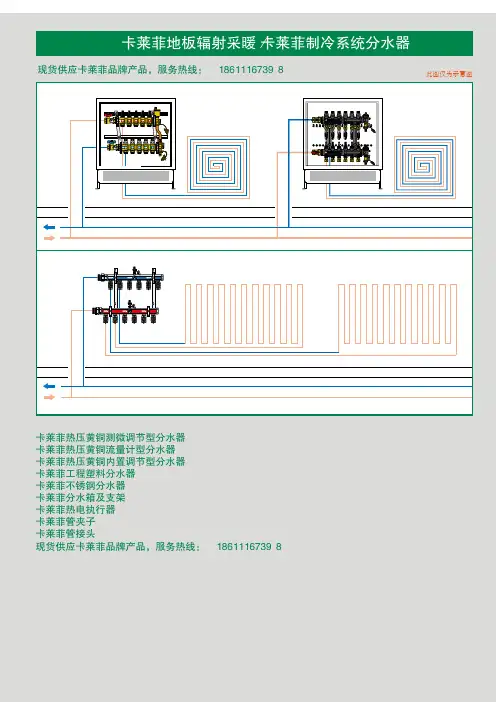

卡莱菲地板辐射采暖装置 卡莱菲分水器图册
现货供应卡莱菲品牌产品，服务热线：１８６１１１６７３９８ ６６８型分水器尺寸图
102
分水箱
659
样本 ０１０４４
卡莱菲分水箱
668 和 668...S1，671 型分水器专用箱体 适合嵌墙安装或落地安装(配套660) 卡式锁闭箱盖 烤漆处理 深度可调110 ~ 140 mm
6
660
样本 ０１０４４
口径 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4"
管内径 7.5 ~ 8 7.5 ~ 8 8.5 ~ 9 9 ~ 9.5 9.5 ~ 10 9.5 ~ 10 10.5 ~ 11 10.5 ~ 11 11.5 ~ 12 11.5 ~ 12 12.5 ~ 13 12.5 ~ 13 13.5 ~ 14 13.5 ~ 14 14.5 ~ 15 15 ~ 15.5 15.5 ~ 16
5995
单接口堵头
编号 599573
口径 1 1/4" F × 3/8" F
3642
主管变径
编号 364276
口径 1" F × 1 1/4" M
编号 668002
688
温度表
范围：0 ~ 80℃ Ø 40 mm
口径 1/4"
样本 ０１０４４
538
样本 ０１０４４
卡莱菲泄水阀
口径 1" F 1" F 1" F 1" F 1" F 1" F 1" F 1" F 1" F 1" F 1" F 1 1/4" F 1 1/4" F 1 1/4" F 1 1/4" F 1 1/4" F 1 1/4" F 1 1/4" F 1 1/4" F 1 1/4" F 1 1/4" F 1 1/4" F

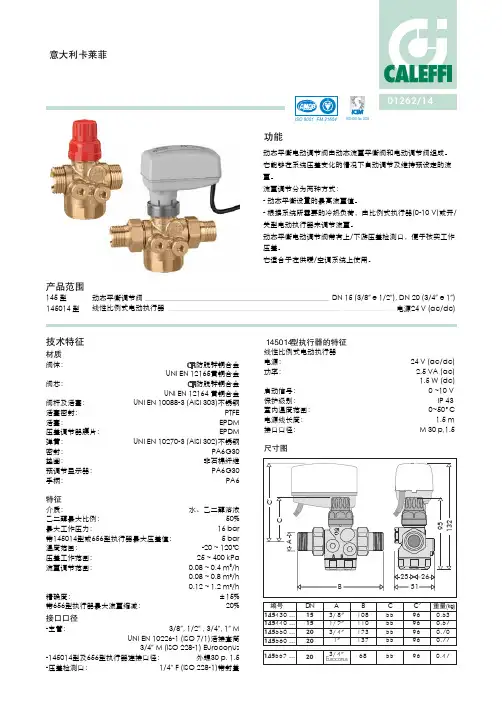

动态平衡电动调节阀PICV-Caleffi
24 V (ac/dc) 2.5 VA (ac) 1.5 W (dc) 0 ~10 V IP 43 0~50°C 1.5 m M 30 p,1.5
C’ C A 95 132
B
编号
DN
145430 ... 15
145440 ... 15
145550 ... 20
145560 ... 20
145552 ... 20
用电动执行器和调节器来自动调节流量
设定好最大流量值后，把145014型执行器（14）（0-10V）安装在阀门上。在外部调节器的指令下，电动执行器能够根 据系统所需冷热负荷，自动调节预设定的最大流量值（例如：Gmax8）。它能从高到低比例地调节此流量值。执行器推 动阀杆（4）上下运动改变内部活塞（15）的水流通径。电动执行器能够在预设定的最大流量值到零流量值（完全关断） 之间自动调节。
截止 阀门上部防护盖的手柄 可关断水流。
4
3
7
2
615ຫໍສະໝຸດ 3与电动执行器配套 此阀门适合与145014型线性 比例式电动执行器配套使 用。执行器通过接收到的调 节器信号，能够根据系统的 冷热负荷模拟调节流量。
8
除了线性比例式执行器以 外，还能使用656型开/关式 热电执行器来实现初级的控 制。
多方位安装
G工(m作3/范h) 围
为保证流量独立于压差变化之外始终恒定，需要保证整个阀
门的G 压差值（p1-p3）在最低压差值（见流量调节表）与最 10
大压差值400 kPa的范围之内。
G 8
流量G (Gm3/h)
6
G10
GG18
G6
Δp
minimo
25 kPa
30 kPa

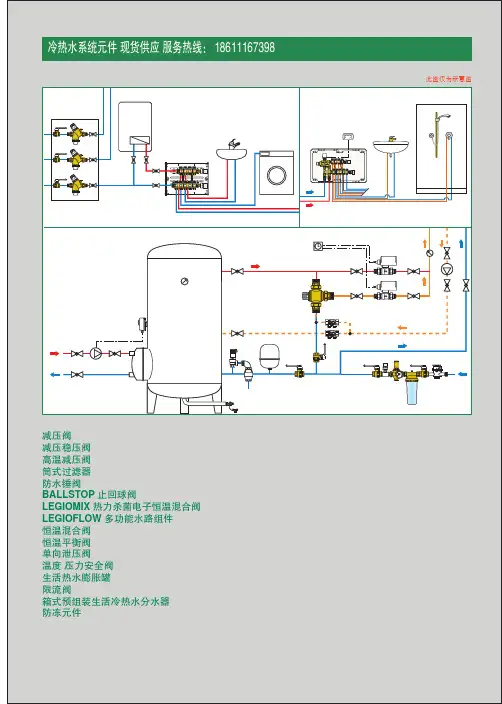

卡莱菲减压阀样本 冷热水系统元件 图册
7
此图仅为示意图
减压阀 减压稳压阀 高温减压阀 筒式过滤器 防水锤阀 BALLSTOP 止回球阀 LEGIOMIX 热力杀菌电子恒温混合阀 LEGIOFLOW 多功能水路组件 恒温混合阀 恒温平衡阀 单向泄压阀 温度／压力安全阀 生活热水膨胀罐 限流阀 箱式预组装生活冷热水分水器 防冻元件
5334
卡莱菲倾斜式减压阀
阀芯及滤网可抽取可更换 阀体：黄铜镀铬 耐压：16 bar 出水可调压力：1 ~ 6 bar 耐温：40℃ 带压力表接口1/4" F
样本 ０１０２４
编号 533441 533451 533461
口径 1/2" 3/4" 1"
5330
卡莱菲减压阀阀芯及滤网
适合于5330、5331、5332和5334型减压阀 编号 533000
卡莱菲过滤网
适合于5370筒式过滤器10" 最大压差：3 bar 耐温：5 ~ 40℃ 537004 - 60 μm 织布网 537005 - 50 μm 不锈钢网
编号 537004 537005
防水锤元件
525
样本 ０１０２０
ANTISHOCK
防水锤阀
阀体：黄铜镀铬 耐压：10 bar 耐温：90℃ PTFE密封
119
可视调节型减压阀
5350
样本 ０１０８５
卡莱菲可视调节型减压阀
可抽取式一体阀芯 带预调节显示器 阀体：防脱锌铜 耐压：25 bar 出水可调压力：1 ~ 6 bar 耐温：40℃ ＥＮ １５６７认证 带压力表0 ~10 bar
7
5350
样本 ０１０８５
动态平衡阀
动态平衡阀简介动态平衡阀是一种控制液压系统中液体流量的装置。
其主要功能是通过改变流体的压力或阻力，使流量自动保持在设定值，从而保证系统的平稳运行。
在液压系统中起到重要作用，可以用于控制油泵排放流量、调节液压缸的速度，以及控制液压系统中的液位等。
动态平衡阀是根据流量和压力变化自动调节的，可以在系统中用于调整系统的流量，使系统以最佳的状态运行。
其主要结构包括主阀芯、连接杆和防抖弹簧等，其中主阀芯是阀体中核心部件，其操作过程直接影响到整个系统的稳定性和性能特征。
工作原理动态平衡阀的工作原理主要是通过反馈机制来控制流量。
当液压系统下游的流体流量减少时，阀芯会自动向上移动，通过调节阀口面积减小来增加液体流量。
反之，当下游流量增大时，阀芯会向下移动，调节阀口面积增大，从而减小流量。
同时，防抖弹簧的作用是使主阀芯在流量波动时始终保持稳定的位置。
当系统中的液位发生变化，主阀芯会根据反馈机制自动调节阀门的开度，进而控制流量的变化。
不论系统中的液位变化如何，动态平衡阀都能自动调整其阀口面积，使流量保持在稳定的水平。
应用场景动态平衡阀广泛应用于液压系统中，用于调节流量和压力。
其主要应用场景如下：1.油泵排放流量控制：在油泵排放液体的过程中，可以通过动态平衡阀对流量进行控制，达到稳定流量的目的。
2.液压缸速度调节：对液压系统中的液压缸进行速度调节，可以通过动态平衡阀进行流量控制来实现。
3.液压系统中的液位控制：动态平衡阀也可以用于液位的控制，通过改变流量和压力来控制液位变化。
总结动态平衡阀作为液压系统中的重要控制装置，能够实现对系统流量和压力的有效控制。
其工作原理是通过反馈机制自动调节阀门的开度，控制流量和压力的变化，从而使系统处于稳定的运行状态。
在液压系统中应用广泛，可以在控制油泵排放流量、调节液压缸速度、以及控制液位等方面发挥重要作用。
意大利卡莱菲流量平衡阀130型说明书
意大利卡莱菲流量平衡阀130型功能静态流量平衡阀运用于水力系统，它精确地平衡系统每个支路或者每个末端的流量。
循环系统的平衡是保证系统按设计工况正确运行的前提，只有在此前提下系统才能提供最大的热舒适度、最大限度地降低能耗。
螺纹连接型的平衡阀阀体内部采用文氏流量计，使流量调节更精确、流量检测更方便。
产品范围130型 文氏流量计型流量平衡阀，螺纹连接型 口径 ：DN 15 (1/2"), DN 20 (3/4"), DN 25 (1"), DN 32 (1 1/4"), DN 40 (1 1/2"), DN 50 (2")130 型 流量平衡阀，法兰连接型 口径：DN 65, DN 80, DN 100, DN 125, DN 150, DN 200, DN 250, DN 300130型 文氏流量计型平衡阀配套保温壳保温壳的构造特征材质材质： PE-X 密封发泡厚度： 15 mm 密度： -内部：30 kg/m3 -外部：80 kg/m3导热系数（ISO2581）： - 0℃：0.038 W/(m•K)- 40℃: 0.045 W/(m•K)湿阻因子（DIN52615）： >1,300工作温度范围： 0~100℃防火等级（DIN4102）: B2级尺寸图130060 130080 130100 130120 1301501315.5213245 ADN 65DN 80DN 100DN 125DN 150B290310350400480C225235245350380130200 130250 130300115160210 DN 200DN 250DN 300600730850480525535编号重量 （ｋg)系统平衡的优点经过流量平衡的系统其主要优点如下：1. 系统的末端在供暖、制冷及除湿状态下正常工作，不会造成能源浪费，舒适度得到保证。
动态平衡阀的用途是什么
动态平衡阀的用途是什么动态平衡阀（Dynamic Balancing Valve）是一种被广泛应用于水力系统的控制装置，用于实现水力系统的动态平衡控制。
其主要作用是自动调节流量，使系统各处分支管道得到合理的水流分配，确保系统各处水压稳定，提高系统的运行效率和舒适性。
动态平衡阀的主要用途包括以下几个方面：1. 水力系统动态平衡：在多分支管道系统中，水流的分配通常是不均匀的，容易导致某些管道水压过高，而其他管道水压过低。
动态平衡阀能够根据系统的实际需求，通过自动调节阀的开度，将水流分配到各个支路，确保各个管道的水压稳定在合理范围内，实现系统的动态平衡。
2. 节能与环保：动态平衡阀能够根据实际需求自动调节阀的开度，使水流得到合理的分配，减少流量浪费，降低能耗，提高系统的能效。
通过平衡管道，减少水流的过剩或不足，降低系统的压力损耗，减少水泵的运行功率，从而降低对环境的影响，实现节能与环保。
3. 提高系统运行效率：动态平衡阀能够根据需求自动调节阀的开度，使得水流得到合理的分配，避免了水流过剩或不足的情况。
合理的水流分配能够保证系统的各个部分都能够得到足够的水流供应，提高了系统的运行效率，减少了管道的阻力和压力损耗，降低了能源消耗，延长了设备的使用寿命。
4. 提高舒适性：动态平衡阀可确保不同分支管道的水压稳定在合理范围内，避免了某些分支管道水压过高或过低的情况。
通过合理的水流分配，可以提高供暖或供冷系统的舒适性，确保不同区域温度的均衡，并减少温度波动对人体带来的不适感。
5. 减少噪音与振动：在没有动态平衡阀的情况下，由于水压过高或过低的问题，管道系统容易产生噪音和振动。
动态平衡阀通过调节水流量，使得各个支路的水压保持稳定，避免了噪音和振动问题的产生，提供了一个安静和稳定的环境。
总之，动态平衡阀能够在多分支管道系统中实现水流的合理分配，确保系统各处水压稳定，提高系统的运行效率和舒适性。
它的应用可以在建筑暖通、供水系统、制冷系统等领域中发挥重要作用，节约能源资源，改善环境质量，提高系统的可靠性和可控性。
FlowCon 动态流量平衡调节阀
动态流量平衡电动调节阀世界上最先进的控制阀现在配置了最先进的，易于使用的智能新型电动驱动器FlowCon SMFlowCon SM动态流量平衡电动调节阀(动态温度控制平衡阀)FlowCon SM动态温度控制阀可用作盘管和AHU设备的自动温度控制阀，HVAC设备(例如散热器采暖系统)的双向调节阀、采暖系统中用来控制地板采暖管路或其他二级采暖管路的换热器控制阀，以及热水槽系统的控制阀。
它能够用来控制特定终端设备或盘管的液体流速。
FlowCon SM具有创新的自动调节功能，能够连续不断地使每个阀门取得自力平衡。
这样可确保为每个终端设备精确地提供所需的流速，不受水力系统中压力波动的影响。
另外，还可以调整每个FlowCon SM,精确地设置每条管路最大的流速限制。
水力系统经常遇到的问题是除了选择正确的控制阀以外,还要考虑到权度需要符合的条件。
除此之外,另一个经常遇到的问题是如何确定所需的管路特征来评估控制阀的权度。
流速调节不稳定或不准确，通常是由于控制阀尺寸过大或过小造成的。
这是由于选择使用传统的控制阀是不可能的，因为其系数无法最佳地符合既定的设计参数。
当不同负载的压降波动通过控制阀发生，往往导致该问题进一步夸大。
FlowCon SM阀门是一种动态的控制阀，意味着这种阀门能够自动地使阀门的内部控制口保持恒定压差。
因此,FlowCon SM中的压降波动不会对通过阀门的集流造成影响。
同时，也可调整FlowConSM的设置来限制最大的设计流量，这不仅能够避免防止控制阀尺寸过大的可能性，而且无需对选定阀门的权度进行广泛的计算和评估。
动态流量特性能够让RowCon SM保持恒定的权度和自力式平衡，因此无需在管路中使用另外的平衡阀。
P1V2V1P2P3P2P1P3由输入信号来控制的节流装置机械隔膜式自动调节型节流孔功能和优点- 与压力无关的流速控制。
- 绝对的阀权度。
- 便于使用的致动器触控面板，可选择流量、控制 (SM DN15-40的选配功能)。
意大利卡莱菲 668 S1型辐射地板采暖预组装分水器 说明书
６６８…Ｓ１型 辐射地板采暖预组装分水器意大利卡莱菲功能卡莱菲６６８…Ｓ１系列新型分水器针对辐射地板采暖系统设计，优化系统各支路的流量分配，从而更好地控制辐射地板采暖系统的热量。
此系列预组装型分水器包含：供水主管，支管带流量计一体式调节阀；回水主管，支管带可配备热电阀自动控温的温控阀；一体式末端堵头组件，带自动排气阀、多位注水／泄水阀；控制系统压差的供回水压差旁通管；主管截止球阀；将分水器固定于墙上或箱体内的管夹子。
相关技术资料－ ０１０４２：６５６１型热电阀－ ０１１４２：６５６３型手动开启及状态显示的热电阀－ ０１１５４：１７１型电子模拟式温控中心－ ０１１５６：１７２型恒温混合式温控中心－ ０１１５９：１６４型电动温度调节中心产品范围６６８６…Ｓ１型 辐射地板采暖系统预组装分水器 口径：１＂６６８７…Ｓ１型 辐射地板采暖系统预组装分水器 口径：１ １／４＂技术特征材质供水主管主体： ＵＮＩ ＥＮ １９８２ ＣＢ７５３Ｓ黄铜合金 流量调节阀 阀芯： ＵＮＩ ＥＮ １２１６４ ＣＷ６１４Ｎ黄铜合金 活塞： ＵＩＮ ＥＮ １２１６４ ＣＷ６１４Ｎ黄铜合金 流量计外壳： ＰＳＵ 弹簧： 不锈钢 密封： ＥＰＤＭ 调节锁闭盖： ＡＢＳ 回水主管主体： ＵＮＩ ＥＮ １９８２ ＣＢ７５３Ｓ黄铜合金 温控阀 阀芯： ＰＡ６６ＧＦ 阀杆： 不锈钢 活塞： ＥＰＤＭ 弹簧： 不锈钢 密封： ＥＰＤＭ 手柄： ＡＢＳ截止球阀阀体： ＵＮＩ ＥＮ １２１６５ ＣＷ６１７Ｎ黄铜合金球体： ＵＮＩ ＥＮ １２１６４ ＣＷ６１４Ｎ黄铜合金，镀铬 手柄： ＥＮ ＡＢ ４６１００铝末端组件主体： ＵＮＩ ＥＮ １２１６５ ＣＷ６１７Ｎ黄铜合金 自动排气阀 阀杆： ＵＮＩ ＥＮ １２１６４ ＣＷ６１４Ｎ黄铜合金 弹簧： 不锈钢 密封： ＥＰＤＭ 浮球： ＰＰ 多位泄水阀 球体： ＵＮＩ ＥＮ １２１６５ ＣＷ６１７Ｎ黄铜合金 手柄： ＰＡ６６ＧＦ 泄水接口： ＵＮＩ ＥＮ １２１６４ ＣＷ６１４Ｎ黄铜合金性能适用介质： 水、乙二醇溶液乙二醇最大百分比： ３０％ 最大工作压力： １０ ｂａｒ最大排气压力： ２．５ ｂａｒ适用水温： ０－８０℃流量计刻度范围： １－５ ｌ／ｍ主管口径： １＂ ，１ １／４＂ Ｆ主管间距： １９５ ｍｍ 支管口径： ３／４＂Ｍ－ １８支管间距： ５０ ｍｍ(1" )(1 1/4")6686C 5S16687C 5S133807.26686D5S16687D5S144307.86686E5S16687E5S154808.36686F5S16687F5S165309.46686G 5S16687G 5S1758010.16686H5S16687H5S1863010.66686I5S16687I5S1970011.46686L5S16687L5S11075012.26686M5S16687M5S11180013.06686N 5S16687N 5S11285013.76686O 5S16687O 5S11390014.51234567尺寸图编 号编 号支路数Ｌ总长度（ｍｍ）重量（ｋｇ）部件名称供水主管，每个支管带流量计一体式调节阀。
动态流量平衡阀工作原理
动态流量平衡阀工作原理哎呀，今天我们来聊聊动态流量平衡阀，这个听上去很高大上的玩意儿。
其实它就像你家里的水龙头，调节水流的大小，让水流得更顺畅。
想象一下，洗菜的时候，你水龙头开的太小，水流得慢得像乌龟；开得太大，又飞溅得满脸都是。
动态流量平衡阀就负责保持水流的平衡，让你的水流就像清晨的阳光，柔和而舒适。
说到动态流量平衡阀，它的工作原理其实挺简单。
里面有个小东西，像个小士兵，负责监测管道里的流量。
你知道的，管道就像大街上的车辆，流量不均衡时，就会出现堵车现象。
这个阀门就像交通警察，随时调整，确保每条路上都能畅通无阻。
这样一来，无论是上游还是下游，水流都不会因为压力差而不均匀，大家都能享受到同样的水量。
还记得小时候，我们在小溪边玩水，水流总是那么自由。
但到了现在，家里的水管可不一样。
水管里有很多曲折的地方，像迷宫一样。
想想看，水流在这里面就像人挤地铁，难免要排队等候。
动态流量平衡阀就像个聪明的调度员，随时调整水流的速度，保证每个人都能喝上水，洗上菜，真的是个不可或缺的小帮手。
有些朋友可能会问，动态流量平衡阀是怎么调节的？嘿，其实它的原理有点像人体的血液循环。
我们的心脏根据身体的需求来调节血液的流动，而这个阀门也是根据系统内的压力变化来调整流量的。
如果某个地方流量大，压力就会下降，阀门就会自动打开，增加流量。
反之，流量小的时候，它又会关起来，简直就像个聪明的小精灵，时刻关注着管道的动态。
说到应用，这种阀门可不止在家里用哦。
它们在大型建筑、工厂和甚至是火力发电厂中都发挥着巨大的作用。
你想啊，在这么多地方，如果水流不均，后果可就严重了。
就像我们开车，突然发现油门踩到底，刹车失灵，嘿，那可真是要命的事情。
动态流量平衡阀恰恰就是为了避免这样的情况发生，让每一个用水点都能保持最佳状态。
现在的科技可真是越来越牛了。
有些动态流量平衡阀甚至可以远程监控，想象一下，你坐在沙发上，就能看到家里的水流状况，调节自如，简直就是科技的魔法！有时候我就在想，如果有一天，我们能用手机操控这些阀门，那日子可真是过得像电影里的场景一样，太酷了！这种阀门在节能方面的表现也不容小觑。
意大利卡莱菲CALEFFI减压阀
以平均值为１．５米／每秒的流速相对应的各口径流量值
口径 流量 (m 3/h) 流量 (l/min)
1/2" 3/4" 1.27 2.27 21.16 37.83
1" 1 1/4" 1 1/2" 2" 3.6 5.8 9.1 14 60 96.66 151.66 233.33
压缩空气
如果运用于压缩空气， 建议流速在１０－２０米／每秒之间， 因此其 流量大约在上表计算流量的１０倍左右。
一 体式阀芯（５３５型）
减压阀的膜片、活塞、 阀杆补偿座、过滤网与阀盖组装成 一体，便于清洗及维护。
体积小（５３３型）
减压阀倾斜式的设计适合于 在家庭系统中安装，不占用 空间。
５３５型可视调节减压阀
技术及构造特征
材质： 阀体 阀盖 阀杆 活动元件 膜片 密封材料 过滤网 过滤器壳
型 号
５３５０型 ５３５１型
ＵＮＩ ＥＮ１２１６５ ＣＷ６０２Ｎ 防脱锌处理的合金
ＰＡ ６６ Ｇ ３０ 不锈钢
下游
用水时工作状态
当用水龙头打开时， 弹簧的压力大于作用于膜片下端的 下游水压， 活塞向下移动打开水流通道。 下游用水龙 头开启越多，作用于膜片下端的水压越小， 通过减压阀 的流量越大。
4 2
6 8
0 bar 10
4 2
6 8
0 bar 10
无 用水时工作状态
当用水龙头关闭时， 下游水压升高，将膜片向上推动。
流 量
减压阀构造特征
平衡型活塞 卡莱菲减压阀均使用平衡型活塞，它 的优点在于减压阀下游的压力不受任 何上游压力波动的影响。如右图所示， 因为活塞的面积与阀杆座的面积相同。 所以作用于活塞向下的压力与阀杆补 偿座向上的压力相互抵消。因此活塞 的动作只与膜片下面感应的阀后压力 与弹簧设定的压力之间的压差有关系。
卡莱菲ThermoProtec高流热水混合器说明书
© Copyright 2018 Caleffi FunctionThe ThermoProtec™ boiler protection high-flow thermostatic mixing valve is used in hydronic heating systems with non-condensing boilers, including solid fuel, biomass, gas, LP or oil-fired. It can be installed with steel, cast iron and copper tube style boilers, automatically controlling the return water temperature, preventing condensation of the water vapor contained in the flue gas.The 280 series ThermoProtec™ valve mixes bypass flow from the boiler with return flow from the system, sending a fixed temperature flow to the boiler which protects against corrosion from condensation occurring when a minimum flue gas temperature is not otherwise maintained.Changeable thermostatic sensor cartridges modifies the valve temperature setting. The thermostatic sensor cartridge can easily be removed for maintenance or to change the valve set temperature, with out removing the valve body from the piping.These items are designed for use in closed hydronic systems. Do not use in plumbing applications. These items do not meet the low-lead plumbing standards of U.S. and CanadaProduct range280 series boiler protection valve. NPT male or sweat union, sizes 1”, 1-1/4”.Technical Characteristics· Materials: - Body: brass - Lower body plug: brass - Shutter: polysulfone - Spring: stainless steel - Seal: peroxide-cured EPDM - Union seals: non-asbestos fiber - Thermostatic sensor: wax· Suitable fluids: water, glycol solutions · Max. percentage of glycol: 50%· Max. working pressure: 150 psi (10 bar)· Working temperature range: 40–212°F (5–100°C)· Thermostatic element setpoint: 130°F (55°C) standard 115°F(45°C), 140°F(60°C), 160°F(70°C) optional cartridges (field replaceable)· Sensor cartridge accuracy: ±3.6°F (±2°C)· By-pass from boiler complete closing temperature: Tset + 18°F (+ 10°C)· Cv: size 1”...10 Cv size 1 1/4”.. 14 Cv· Connections: - NPT male union: 1” and 1 1/4”mixing valve280 SeriesInstallation, commissioning and servicing instructionsmanual, it may not operate correctly and may endanger the user.Operation/UseThe thermostatic sensor, completely immersed in the medium, controls the movement of a shutter that regulates the bypass flow from the boiler and toward the system. At boiler startup, the boiler protection thermostatic mixing valve recirculates the bypass flow from the boiler to bring the boiler up to temperature as quickly as possible. When the bypass flow from the boiler temperature exceeds the temperature setting of the boiler protection mixing valve, the valve’s return from the system port starts opening to produce the mixed water temperature: in this phase the system loading begins.When the mixed flow to the boiler temperature is greater than the set point of the boiler protection mixing valve by approximately 18°F (10°C), the bypass flow from the boiler port closes and water returns to the boiler at the same temperature as the return flow from the system .SAFETY INSTRUCTIONThis safety alert symbol will be used in this manual to draw attention to safety related instructions. known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to .1a b c dInstallationAssembly and disassembly should always be conducted when the system is cold and not under pressure.Accessibility: it is essential to provide unobstructed access to the valve for maintenance of the valve or fittings.1) The valve can be installed on both sides of the boiler, left- or right side, in any position, vertical or horizontal.2) Installation is recommended on the return to the boiler in mixing mode (boiler protection).Connections as follows:- Hot water from boiler: inlet in the port marked with thered dot (2) (see label).- Cool system water return: inlet in the port marked with theblue dot (1) (see label).- Mixed water outlet, returning to the boiler, in the portmarked with the flame symbol on the valve body 3) Installation is allowed alternatively in diverting mode on the hot water pipe from the boiler. Connections as follows:- Hot flow water from boiler: inlet in the port marked with the flame symbol on the valve body. - Outlet of the water towards the system flow : in the port marked with the blue dot (1) (see label). - Water by-pass outlet: in the port marked with the red dot (2) (see label).NOTE: The valve is supplied as standard for installation in mixing valve mode, with the “Mixing valve” labels already applied to the body. For installation in diverting mode, apply the “Diverting valve” labels supplied in the packaging. Diverting 32121Boiler protection (mixing)22121Maintenance/Setting changeThe thermostatic element cartridge with thermostatic sensor can be easily removed for maintenance or set point change, without removing the valve body from the pipe if not installed vertically (1c) or horizontally on its side (1d), as follows:- isolate the ThermoProtec boiler protection thermostatic mixing valve from the system- if the valve is installed on a vertical pipe (1c) or laying on a horizontal pipe (1d), remove the valve from the pipe- unscrew the lower body plug- take out the cartridge consisting of the spring, inner valve and thermostatic element sensor- perform maintenance or replace the thermostatic element cartridge with the desired replacement cartridge, fitting it in the same position- re-assemble the cartridge consisting of the factory-assembled spring, inner valve and thermostatic sensor inside the valve body- screw the lower body back onto the valve body- if the valve is installed on a vertical pipe (1c) or laying on a horizontal pipe (1d), re-install the valve onto the pipe- if the thermostatic element cartridge is replaced with a cartridge featuring a different set point, apply the label indicating the new set point to the lower body plug (this label is supplied in the spare part packaging).。
动态流量平衡阀 动态平衡电动调节阀
动态流量平衡阀动态平衡电动调节阀的区别电动调节阀等于套了电动执行器的调节阀。
动态流量平衡阀是一种依据压差或者流量自动调整的调节阀。
而动态平衡电动调节阀相当于在动态流量平衡阀上套了电动执行器。
平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。
如：静态平衡阀，动态平衡阀。
(z)静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。
动态平衡阀分为动态流量平衡阀，动态压差平衡阀，自力式自身压差控制阀等。
动态流量平衡阀亦称：自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压头，此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。
动态压差平衡阀，亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等，它是用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定，即当系统的压差增大时，通过阀门的自动关小动作，它能保证被控系统压差增大反之，当压差减小时，阀门自动开大，压差仍保持恒定。
自力式自身压差控制阀，在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设定值，阀塞自动打开并在感压膜作用下自动调节开度，保持阀门两端压差相对恒定。
“静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。
系统压力损失及流量平衡
管道系统的压力损失和流量平衡意大利卡莱菲公司北京办事处舒雪松一、平衡流量指系统的压头（扬程)改变后随之改变的新流量.它可以通过以下公式计算：G1 = G ×（H1/H）0。
525公式（1）其中：G1=系统平衡后流量（新流量）H1=系统新的压头G=系统原流量H=系统原压头注：G1，G，H1，H的单位应该一致。
比如G用m3/h为单位，则G1也应该是m3/h.以上公式根据流体动力学的理论衍变出来，它假设在水循环系统中，压力损失的总和与流量的指数为1。
9的关系，即Z=ΔP X G 1。
9, Z就是系统流量曲线的特征系数。
这个公式适合于我们在上一个章节里讲到的高、中、低粗糙度管道。
新流量与原流量的关系通过倍率F表述:F = G1 / G公式(2）这个倍率用于确定系统经过平衡后每个支路、末端的新流量。
范例(1）一个传统双管系统的平衡流量计算方式回路A回路B汇合点N 图1如图1所示：循环回路A有四个末端，其特征为:HA=980mm水柱(扬程)GA=550 l/h（流量）G1=160 l/h , G2=140 l/h，G3=140 l/h, G4=110 l/h循环回路B有3个末端，其特征为：HB=700mm水柱（扬程)GB=360 l/h （流量)G5=140 l/h ，G6=120 l/h，G7=100 l/h现在，如果A、B回路汇合到一起,其流量及压损特征都会产生变化。
以下我们将用3种方式进行计算。
在AB汇合后，其汇合点的压差一致。
这个压差值可以选择其中一个回路的压差值或者重新设定一个压差值。
A，按压差值大的回路A为标准计算：即Hn=HA=980mm水柱，因此只需要平衡回路B的流量。
通过公式（1）计算B回路的新流量，得出：GBn=GB×（Hn/HB）0.525=360×(980/700) 0。
525 = 429.5 l/h通过公式（2)得到倍率F=429.5/360=1.193因此，B回路每个末端新的流量就变为：G5=140×F=167 l/h，G6=120×F =143 l/h，G7=100×F=119 l/hB，按压差值小的回路B为标准计算：即Hn=HB=700mm水柱，因此只需要平衡回路A的流量,通过公式（1）计算A回路新流量，得出：GAn=GA×（Hn/HA) 0.525=550×(700/980）0。
动态流量平衡阀的优点
动态流量平衡阀的优点
摘自：河北同力自控阀门技术部
动态流量平衡阀使阀胆能根据水系统不时的压差变化而变化，保证不会超过原先设定的水流量并吸收过量的压差，从而实现整个水系统压力和流量的自动平衡。
对施工单位而言：节约项目成本，提高经济效益，不需要进行系统调试：可以为工程项目节约大量的时间，缩短施工周期，使工程提前竣工，节约施工成本，提高效益；不需要安装同程管理：可以为工程项目增加使用的面积和空间、节约安装及材料费用。
对业主而言：方便使用、方便更改、减小能耗。
·方便使用：工程施工较为灵活，工程安装分期完工或设备分期使用都不会影响水系统平衡；·方便更改：当某些区域的水系统需要重新设计时，不会影响其它区域的水系统设计和平衡；·减少耗电量：由于整个水系统得到平衡，保证制冷机组（锅炉、换热器）及水泵以最佳的工作状态运行，具有明显的节能效果；
·降低磨损和减少浪费：由于保证水流量不会超过原来设计，保障所有设备的耐用性，避免流量过大而造成的铜管损耗；
·提高安全性：由于水系统的流量平衡是自动进行，杜绝了人为破坏性调节的可能性。
对设计人员而言：减小的工作量，更灵活
·减轻了工作量：无需对整个管道进行繁琐的阻力计算，加快设计速度；
·可以大胆使用异程式系统：节省管材、相应材料及安装费用，把平衡水力系统的工作交给动态流量平衡阀来完成；
·可以避免因水系统不平衡带来的其他许多麻烦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压差范围△Ｐ 7 － 100 压差范围△Ｐ 14 － 220 压差范围△Ｐ 35 － 410
kPa kPa kPa 其中G 0 = 额定流量 (l/h)
工作范围之内
当阀门上下游压差大于最小工作 压差后，活塞开始压缩弹簧，水 流经过固定通径的部分随压差增 大而升高，而可变通径部分的流 量因为活塞关小通径而逐渐减小， 两个流量相加的总和保持不变。
其中G 0 = 额定流量 (l/h)
动态流量平衡阀工作压差选择
动态流量平衡阀有多种工作压差范围可供选择，适合于各类系统。 工作压差范围的定义为：两个压差点之间的范围： △Ｐ工作压差：△Ｐ起始压差－△Ｐ终止压差 在选择压差时考虑以下因素： 工作起始压差。这个压差值应该加入最不利支路的水力计算中，因此需要核实水泵可用扬程是否能够满足。 工作终止压差。如果超过这个压差，动态流量平衡阀阀芯的弹簧则被完全压紧，因此不能再动态地平衡流量。这时则需要选择更 高的终止压差值，动态流量平衡阀有以下压差范围可供选择。 ７－１００ｋＰａ 适合于水泵扬程较小的闭式循环系统。比如说壁挂炉的小型独立供暖系统或户式空调系统。 ０．０７－１ｂａｒ １４－２２０ｋＰａ 适合于大多数闭式循环系统。 ０．１４－２．２ｂａｒ ３５－４１０ｋＰａ 适合于开式系统，比如冷水供水系统；或水泵扬程较高的系统，比如热电换热 站。其最大工作压差４１０ｋＰａ（４．１ｂａｒ） 能保证很大范围之内的流量平衡。 ０．３５－４．１ｂａｒ
３ 流量（ｍ ／ｈ）
120１４１ 120１５１ 120１６１ 120１７１ 120１８１ 120１９１
１６９０ １７７３ １７０４ １７７４ ４７２４ ４８８９
Ｋｖ０．０１（ｌｈ）
１４ １４ １４ １４ １４ １４
最小工作 压差（ｋＰａ）
１４-２２０ １４-２２０ １４-２２０ １４-２２０ １４-２２０ １４-２２０
ＵＮＩ ＥＮ １２１６５ ＣＷ６１７Ｎ黄铜合金 不锈钢 不锈钢 ＥＰＤＭ － － － － ＵＮＩ ＥＮ １２１６４ ＣＷ６１４Ｎ黄铜合金
ＡＳＴＭＡ １２６－６１Ｔ铸铁 不锈钢 不锈钢 非石棉纤维 － － － － 测压速接口
性能
介质： 乙二醇最大百分比： 最大工作压力： 水温范围： 压差范围： 流量： 精确度： 接口口径 水、乙二醇溶液 ５０％ ２５ ｂａｒ ０－１１０℃ 水、乙二醇溶液 ５０％ ２５ ｂａｒ －２０－１１０℃ 水、乙二醇溶液 ５０％ １６ ｂａｒ －２０－１１０℃ １４－２２０ ｋＰａ；３５－４１０ ｋＰａ； ３ ５－３８５０ ｍ ／ｈ ±５％ ＤＮ ６５－３５０ 对接法兰，ＰＮ１６
工作压差 范围（ｋＰａ）
０．１２； ０．１５； ０．２； ０．２５； ０．３； ０．３５； ０．４； ０．５； ０．６； ０．７； ０．８； ０．９； １．０； １．２； １．４； １．６； １．８ ０．１２； ０．１５； ０．２； ０．２５； ０．３； ０．３５； ０．４； ０．５； ０．６； ０．７； ０．８； ０．９； １．０； １．２； １．４； １．６； １．８ ０．７； ０．８； ０．９； １．０； １．２； １．４； １．６； １．８； ２．０； ２．２５； ２．５； ２．７５； ３．０； ３．２５； ３．５； ３．７５； ４．０； ４．２５ ０．７； ０．８； ０．９； １．０； １．２； １．４； １．６； １．８； ２．０； ２．２５； ２．５； ２．７５； ３．０； ３．２５； ３．５； ３．７５； ４．０； ４．２５ ２．７５； ３．０； ３．２５； ３．５； ３．７５； ４．０； ４．２５； ４．５； ５．０； ５．５； ６．０； ６．５； ７．０； ７．５； ８．０； ８．５； ９．０； ９．５； １０．０； １１．０ ２．７５； ３．０； ３．２５； ３．５； ３．７５； ４．０； ４．２５； ４．５； ５．０； ５．５； ６．０； ６．５； ７．０； ７．５； ８．０； ８．５； ９．０； ９．５； １０．０； １１．０
０．４５； ０．５； ０．６； ０．７； ０．８； ０．９； １．０ ０．４５； ０．５； ０．６； ０．７； ０．８； ０．９； １．０ ０．４５； ０．５； ０．６； ０．７； ０．８； ０．９； １．０
编 号
Ｋｖ０．０１（ｌ／ｈ）
最小工作 压差（ｋＰａ）
工作压差 范围（ｋＰａ）
意大利卡莱菲
动态流量平衡阀－不锈钢阀芯
１２０－１２５－１０３型
®
０１０４１／０７（中）
功能
动态流量平衡阀以动态方式平衡系统流量，在 系统工作压差改变时始终保持恒定的流量。 它运用于供暖、制冷或供水系统中，保证平衡 流量与设计流量相符。 它分为简单型和带截止球阀两种型号。
产品范围
１２０型 动态流量平衡阀，不锈钢阀芯，球阀 口径：１／２＂－３／４＂－１＂－１ １／４＂－１ １／２＂－２＂ １２５型 动态流量平衡阀，不锈钢阀芯 口径：１／２＂－３／４＂－１ １／４＂－１ １／２＂－２＂－２ １／２＂ １０３型 动态流量平衡阀，不锈钢阀芯，法兰连接 口径：ＮＤ６５－８０－１００－１２５－１５０－２００－２５０－３００－３５０
0 %
100 %
120 %
静态流量平衡阀 全负荷 部分负荷
动态平衡阀平衡的系统
动态平衡阀能够自动地 平衡流量，保证每个末 端流量与设计流量相符。 即便是在系统部分负荷 运行，即一部分调节阀 关闭时，运行中的末端 流量也不会有任何变化。 这样就保证了更高的舒 适度及更低的能耗。
100 % 100 %
CALEF FI CALEF FI
流 量
100 %
CALEF FI CALEF FI
流 量
100 %
100 %
调节阀
CALEF FI
0 %
动态流量平衡阀 全负荷 部分负荷
CALEF FI
动态流量平衡阀
功能
动态平衡阀能保证在阀门上下游压差变化时流量始终恒定。 以下的压降／流量曲线图更能直观地说明动态流量平衡阀的工作状态。
7 kPa/0.07 bar 14 kPa/0.14 bar 35 kPa/0.35 bar
流量
G0
起 始 压 差
工作范围 中 止 压 差
压差
100 kPa/1 bar 220 kPa/2.20 bar 410 kPa/4.10 bar
工作范围之上
阀门上下游压差大于最大工作压 差时，活塞完全压缩弹簧，水流 只通过固定通径部分。如同工作 范围之下的情况，这时的阀芯只 是一个固定的调节器，因此，流 量随压差的增大而增大。
尺寸图
IL O DINAMICO DEI CIRCUITI 现代化的供暖制冷系统需要保证更高的舒适度以及更低的能耗，要做到这两点首先需要保证 系统每个末端都按设计的流量运行。
因此对系统流量需要进行平衡。
系统的流量平衡
流量未平衡的系统
当系统未进行流量平衡 时，末端之间流量的偏 差会造成温度不均，因 此会影响热舒适度以及 造成能源浪费。
17°
流 量
50 %
140 %
22°
24°
180 %
静态平衡阀平衡的系统
传统的循环系统大都使 用静态平衡阀。 这种静态的流量平衡方 式很难完美地平衡系统。 特别是在系统部分负荷 运行，即一部分调节阀 关闭时，运行中的末端 流量与设计流量不符。
100 % 100 % 140 %
流 量
流 量
调节阀
7 kPa/0.07 bar 14 kPa/0.14 bar 35 kPa/0.35 bar
流量
G0
压差
100 kPa/1 bar 220 kPa/2.20 bar 410 kPa/4.10 bar
K v0.01=0.1 ×G 0 压差范围△Ｐ 7 － 100 kPa K v0.01=0.067 ×G 0 压差范围△Ｐ 14 － 220 kPa K v0.01=0.049 ×G 0 压差范围△Ｐ 35 － 410 kPa
FI LEF CA
co
15 01 8
d.
Q = p =
ge
R an
¨
m kP a
3
/h
压差检测－核实流量
鉴于动态流量平衡阀的工作特征，只需检测其上下游压差即 可（测压孔１－２）。如果测量的压差在工作压差范围之内，其 流量即为设计的额定流量。 测量压差可使用简单的 压差表，或者使用作为 附件提供的１３０型ＦＬＯＭＥＴ 测量仪表。
d.
Q = p =
ge
R an
®
m kP a
3
/h
１２０型流量表
编 号 Ｋｖ０．０１（ｌ／ｈ） 最小工作 压差（ｋＰａ） 工作压差 范围（ｋＰａ）
３ 流量（ｍ ／ｈ）
120１４１ 120１５１ 120１６１
１６９０ １７７３ １７０４
７ ７ ７
７-１００ ７-１００ ７-１００
技术特征
材质
阀体： 阀芯： 弹簧： 密封： 球体： 球体座： 球阀杆： 手柄： 测压盖
ＵＮＩ ＥＮ １２１６５ ＣＷ６１７Ｎ黄铜合金 不锈钢 不锈钢 ＥＰＤＭ ＵＮＩ ＥＮ １２１６５ ＣＷ６１４Ｎ黄铜镀铬 ＰＴＦＥ ＥＰＤＭ＋ＰＴＦＥ 镀锌特钢 ＵＮＩ ＥＮ １２１６４ ＣＷ６１４黄铜合金
7 kPa/0.07 bar 14 kPa/0.14 bar 35 kPa/0.35 bar K v0.01=0.378 -G 0 K v0.01=0.267 -G 0 K v0.01=0.169 -G 0
流量
G0
压差
100 kPa/1 bar 220 kPa/2.20 bar 410 kPa/4.10 bar
水泵扬程
全负荷时动态阀 吸收的压差 动态流量 平衡阀
1
2
3
4
5
6
7
8
压差走向图（△Ｐ） 循环回路压差（供回水）
