流量平衡阀
流量平衡阀的工作原理安装
流量平衡阀的工作原理安装流量平衡阀是一种用于调节液体流量分配的设备。
它可以根据系统中的需求，调节流向不同管道的液体流量，并确保每个管道中的液体流量保持平衡。
下面将详细介绍流量平衡阀的工作原理和安装步骤。
一、流量平衡阀的工作原理流量平衡阀的工作原理基于液体流量的控制原理。
它主要由阀体、阀芯和阀座组成。
当阀芯位于阀座上时，阀体的流道被阻塞，液体无法通过阀体进入管道。
当阀芯被抬起时，阀芯与阀座之间形成一个通道，液体可以流经该通道进入管道。
在实际应用中，流量平衡阀通常与传感器、控制系统和执行机构等配套使用。
传感器可以检测系统中不同管道的液体流量，将检测到的信号传输给控制系统。
控制系统通过对信号的分析和处理，确定每个阀芯的升降高度。
执行机构根据控制系统的指令，控制阀芯的升降，进而调节阀体的通道面积，从而改变液体流向各个管道的分配比例。
二、流量平衡阀的安装步骤1.选择合适的位置：要保证流量平衡阀的安装位置能够方便测量各个管道的液体流量，并且能与控制系统进行连接。
通常，安装在管道的中段较为合适。
2.准备工作：将流量平衡阀的各个部件进行检查，确保无损坏，并清洁干净。
将阀体与阀芯组装好，并确保阀芯能够灵活升降。
3.固定阀体：将阀体固定在管道上，通常可以使用管夹或者螺栓将阀体与管道连接紧固。
4.连接传感器和执行机构：将传感器与控制系统连接，确保能够准确地测量液体流量，并将控制信号传输给执行机构。
执行机构与阀芯连接，控制阀芯的升降高度。
5.调试和测试：完成安装后，对系统进行调试和测试。
通过控制系统对阀芯升降高度进行调节，观察液体流向各个管道的变化，确保液体流量在各个管道中保持平衡。
6.固定流量平衡阀：在调试完成后，使用螺栓或者其他固定装置将流量平衡阀固定在管道上，以确保在使用过程中不会发生松动或者脱落。
三、流量平衡阀的注意事项1.安装过程中，要注意阀芯和阀座之间的配合密封性，避免发生泄漏。
2.安装位置的选择要合理，以便进行检修和清洗。
流量平衡阀原理
流量平衡阀原理
流量平衡阀是一种用于管道系统的控制阀门，其主要原理是根据管道系统中的流体流量来调节阀门开启程度，以实现流量的平衡。
流量平衡阀通常由阀体、阀芯、弹簧等组成。
当管道系统中的流体流量发生变化时，流量平衡阀会根据流量大小自动调整阀芯的开启程度，控制流体的流量保持平衡。
具体来说，流量平衡阀通过一个感应装置，监测管道系统中的流体流量。
感应装置会将流体流量的信号传递给阀芯的调节装置。
调节装置会根据信号的大小，来控制阀芯的开启程度。
当流体流量增加时，调节装置会使阀芯打开，增加管道系统的流通面积，从而减小流体的阻力，使流体流量保持平衡。
相反，当流体流量减少时，调节装置会使阀芯关闭，减小管道系统的流通面积，增加流体的阻力，从而使流体流量保持平衡。
通过这种原理，流量平衡阀能够自动调节阀门的开启程度，以实现管道系统中流量的平衡。
这样可以有效地控制管道系统中的流体流量，提高系统的稳定性和运行效率。
动态流量平衡阀

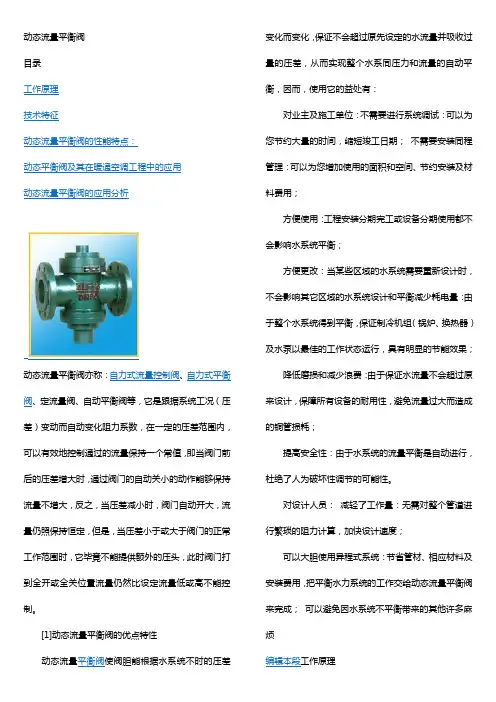

动态流量平衡阀目录工作原理技术特征动态流量平衡阀的性能特点：动态平衡阀及其在暖通空调工程中的应用动态流量平衡阀的应用分析动态流量平衡阀亦称：自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压头，此时阀门打到全开或全关位臵流量仍然比设定流量低或高不能控制。
[1]动态流量平衡阀的优点特性动态流量平衡阀使阀胆能根据水系统不时的压差变化而变化，保证不会超过原先设定的水流量并吸收过量的压差，从而实现整个水系同压力和流量的自动平衡，因而，使用它的益处有：对业主及施工单位：不需要进行系统调试：可以为您节约大量的时间，缩短竣工日期；不需要安装同程管理：可以为您增加使用的面积和空间、节约安装及材料费用；方便使用：工程安装分期完工或设备分期使用都不会影响水系统平衡；方便更改：当某些区域的水系统需要重新设计时，不会影响其它区域的水系统设计和平衡减少耗电量：由于整个水系统得到平衡，保证制冷机组（锅炉、换热器）及水泵以最佳的工作状态运行，具有明显的节能效果；降低磨损和减少浪费：由于保证水流量不会超过原来设计，保障所有设备的耐用性，避免流量过大而造成的铜管损耗；提高安全性：由于水系统的流量平衡是自动进行，杜绝了人为破坏性调节的可能性。
对设计人员：减轻了工作量：无需对整个管道进行繁琐的阻力计算，加快设计速度；可以大胆使用异程式系统：节省管材、相应材料及安装费用，把平衡水力系统的工作交给动态流量平衡阀来完成；可以避免因水系统不平衡带来的其他许多麻烦编辑本段工作原理高度控制和高效的建筑环境需要系统设计工程师在设计中赋予新颖的设计理念。
FlowCon 动态流量平衡阀标准
自动平衡系统
手动平衡系统
自动平衡 = 较少的管路, 阀门和时间
• 不需要额 外的平衡 阀
– 支路 – 立管 – 干管
• 减少阻力 ，节能。
不需要重新平衡!
• 在分期投入使用的地方用FlowCon 平衡阀，例如商场 ，医院，大学，飞机场等，避免了早期使用的平衡阀 麻烦的重新平衡。 • 纵使改变某一管路的设计流量，不必重新平衡系统， 因为自动平衡阀自身会重新调整。
G=
P *Cv*A
两通阀控制不稳定
• 在低负荷下，两通阀的流量减少，旁通阀压差增大， 开口就增大。
– 温度随着压力的波动而发生 变化
温度
时间
最佳的解决方案
动态平衡电动调节阀
• SM型比例积分调节阀是自动平衡的二通阀，其流量不随 压力的变化发生变化。 – DN15-- 150mm
SM 型的流量与压力无关
• 平衡原理 Cv在一定范围内可视为近似不变，只要保持 P * A乘积不变，则流量可以保持不变。
阀胆基本结构-自动套筒
• 自动调整使通过的阀的流量是固定的，符合设计的流量。
自动套筒的工作
• 在控制范围之外，阀胆是一个固定的孔板，流量是随 着压力变化而变化的。 • 在压差范围之内，流量误差限制在+/-5%。
当阀全开为了使通过的流量为 设计流量，我们必须精密的计 算出不同的压力的阻力。
控制阀的Cv值的实际情况
• • • • • 实际上为每段管路精确的计算出压力是不可能的 通常风机盘管和空调箱在每一段管路上有不同的管径 控制阀只能大概的计算出压力差,和盘管一样为50%的精度。 可供选择的控制阀的Cv值是不多得。 在高负荷状态下，当控制阀全开时，一些可能过流，导致系统 失去平衡，又引起耗能。
平衡阀的工作原理
平衡阀的工作原理平衡阀的工作原理是指通过调节介质流量来实现系统压力的稳定的一种阀门。
它主要由阀体、阀芯和弹簧组成。
下面详细介绍平衡阀的工作原理。
一、阀体结构平衡阀的阀体通常由铸铁、不锈钢等材料制成，具有较高的强度和耐腐蚀性。
阀体内部有一个流道，介质通过该流道进入阀体。
二、阀芯结构平衡阀的阀芯是控制介质流量的关键部件，它由阀杆、阀盘和阀座组成。
阀芯通过阀杆与手柄相连，可以手动调节阀门的开启程度。
阀盘与阀座之间形成密封，阀盘上有一定数量的孔，通过调节阀盘与阀座之间的间隙大小，可以控制介质的流量。
三、弹簧结构平衡阀的弹簧起到平衡介质压力的作用。
弹簧通常位于阀体内部，与阀芯相连。
当介质进入阀体时，介质的压力作用在阀芯上，同时也作用在弹簧上。
通过调节弹簧的紧度，可以控制阀芯的位置，从而实现对介质流量的调节。
四、工作原理当介质进入阀体时，介质的压力作用在阀芯上。
当阀芯受到介质压力的作用时，阀芯会向上移动，同时弹簧也会被压缩。
当阀芯上升到一定位置时，阀盘上的孔与阀座之间的间隙会变大，从而使介质流量增大。
相反，当阀芯下降时，阀盘上的孔与阀座之间的间隙会变小，从而使介质流量减小。
平衡阀的工作原理是通过调节阀芯的位置来控制介质流量。
当介质压力增大时，阀芯会上升，从而减小阀盘与阀座之间的间隙，降低介质流量。
当介质压力减小时，阀芯会下降，增大阀盘与阀座之间的间隙，增加介质流量。
通过不断调节阀芯的位置，平衡阀可以实现对介质流量的精确控制，从而实现系统压力的稳定。
五、应用领域平衡阀广泛应用于各种工业领域，如石油化工、电力、冶金、制药等。
它可以用于调节液体、气体和蒸汽等介质的流量，确保系统的稳定运行。
平衡阀的工作原理简单、可靠，具有很高的使用寿命和较低的维护成本，因此受到广大用户的青睐。
综上所述，平衡阀的工作原理是通过调节阀芯的位置来控制介质流量，从而实现系统压力的稳定。
它由阀体、阀芯和弹簧组成，具有结构简单、使用寿命长等优点，在各个工业领域得到广泛应用。
海林自控DPF2000系列动态流量平衡阀说明书
DPF2000系列动态流量平衡阀说明书产品概述DPF2000系列动态流量平衡阀是一个新的调节阀种类，相对于手动调节阀，它的优点是能够自动调节；相对于电动调节阀，它的优点是不需要外部动力，应用实践证明，在闭式水循环系统（如热水供暖系统，空调冷冻系统）中，正确使用这种阀门，可以很方便地实现系统的流量分配；可以实现系统的动态平衡；可以大大简化系统的调试工作；可以稳定泵的工作状态等。
因此，动态流量平衡阀在供热空调工程中有着广阔的应用前景。
产品特点1、可按设计或实际要求设定流量，能自动消除系统的压差波动， 保持流量不变；2、克服系统冷热不均现象，提高供热（供冷）质量；3、彻底解决近端压差大，远端压差小的矛盾；4、减小系统循环水量，降低系统阻力；5、减少设计工作量，不需要对管网进行繁琐的水力平衡计算；6、降低调网难度，把复杂的调网工作简化为简单的流量阀分配；7、免除多热源管网热源切换时的流量再分配工作；8、流量阀显示值均为测试台上随机标定，流量（m 3/h)。
产品技术参数1、公称压力：1.6MPa2、介质温度：0-150℃。
3、工作压差：0.02-0.3MPa4、产品材料： 阀体—球墨铸铁 阀芯—铜合金 弹簧—不锈钢螺纹连接型动态流量平衡阀外形尺寸和流量范围：法兰连接型动态流量平衡阀外形尺寸与流量范围安装与调试：1．介质流动方向必须与阀体的流向箭头一致。
2．安装应根据与其串联管道的需求设定流量。
3．检查阀门两端的压差是否在工作压差范围内。
4．尽可能避免阀门在最小流量状态下工作。
5．弹簧罩上设有排污螺钉，应定期排污。
6. 动态流量平衡阀可安装在供水管上也可安装在回水管上。
如系统压力过高，为保护末端设备的安全，动态流量平衡阀宜安装在供水管上。
7. 动态流量平衡阀可水平安装，也可垂直安装。
8. 动态流量平衡阀有一个设定流量的刻度盘。
找到刻度盘上与设计流量接近的数字，按其对应的开启圈数设定即可。
9. 动态流量平衡阀不具备截止功能，根据需要，应另设截止阀或者其它截止关断阀门。
平衡阀的工作原理
平衡阀的工作原理平衡阀是一种常用的流体控制装置，用于调节管道中的流量和压力。
它能够在管道系统中自动调节流量，以保持系统的稳定性和平衡性。
下面将详细介绍平衡阀的工作原理。
一、平衡阀的结构平衡阀由阀体、阀盘、阀杆和弹簧等组成。
阀体是平衡阀的主要部件，通常由铸铁、不锈钢等材料制成。
阀盘是阀体内的移动部件，通过阀杆与阀体相连。
阀杆上的弹簧起到平衡阀的压力调节作用。
二、平衡阀的工作原理基于流体力学和弹簧力学的原理。
当管道中的流体通过平衡阀时，流体的压力作用在阀盘上。
当流体压力超过设定的阀盘开启压力时，阀盘会被推开，流体可以通过阀体进入下游管道。
当流体压力低于设定的阀盘关闭压力时，阀盘会被弹簧推回，关闭阀体，阻止流体继续流动。
平衡阀通过调节阀盘上的弹簧紧度来控制阀盘的开启和关闭压力。
当弹簧紧度增加时，阀盘的开启压力也会增加，流体需要更高的压力才能推开阀盘。
相反，当弹簧紧度减小时，阀盘的开启压力减小，流体只需要较低的压力就能推开阀盘。
这样，通过调节弹簧紧度，可以实现对平衡阀的流量和压力的精确控制。
三、平衡阀的应用平衡阀广泛应用于工业管道系统中，特别是在热力系统、供水系统和化工系统中。
它们通常用于调节流体的流量和压力，以确保管道系统的正常运行。
平衡阀还可以用于防止管道中的流体逆流，提高系统的安全性和稳定性。
在热力系统中，平衡阀可以用于调节供热管道中的流量和温度，确保不同区域的供热均匀和稳定。
在供水系统中，平衡阀可以用于调节不同楼层或不同区域的水压，以保证供水的平衡和稳定。
在化工系统中，平衡阀可以用于调节不同工艺装置中的流体流量和压力，以满足生产过程的需求。
四、平衡阀的优点平衡阀具有以下几个优点：1. 精确控制：平衡阀可以通过调节弹簧紧度来实现对流量和压力的精确控制，确保系统的稳定性和平衡性。
2. 自动调节：平衡阀能够根据流体压力的变化自动调节阀盘的开启和关闭，无需人工干预。
3. 耐用性强：平衡阀采用高强度材料制成，具有良好的耐腐蚀性和耐磨性，能够在恶劣环境中长时间稳定工作。
平衡阀的工作原理
平衡阀的工作原理平衡阀是一种常用的控制装置，用于调节流体介质的流量和压力。
它通过自动调节阀门的开度，使流体在管道中保持一定的流量和压力，以满足系统的要求。
平衡阀的工作原理主要包括以下几个方面：1. 压力平衡原理：平衡阀的核心部件是阀芯，阀芯上有一个平衡孔和一个调节孔。
当介质从进口进入阀芯时，一部分流体经过平衡孔进入阀芯内部，同时通过调节孔进入阀芯的上游和下游。
进入阀芯的流体在上游和下游形成一定的压力差，这种压力差会作用在阀芯上，使阀芯产生一个向上的力和一个向下的力。
当这两个力平衡时，阀芯的位置就保持不变，从而达到调节流量和压力的目的。
2. 流量调节原理：平衡阀通过调节阀芯的开度来控制介质的流量。
当阀芯的开度增大时，通过调节孔进入阀芯的流体量增加，从而使阀芯上的压力差增大，阀芯向下移动，阀门开度增大，流量增加。
反之，当阀芯的开度减小时，流量减小。
3. 压力调节原理：平衡阀还可以通过调节阀芯的开度来控制介质的压力。
当系统中的压力升高时，通过平衡孔进入阀芯的流体量增加，阀芯上的压力差增大，阀芯向下移动，阀门开度增大，流量增加，从而使系统的压力降低。
反之，当系统的压力降低时，流体通过平衡孔进入阀芯的流量减少，阀芯上的压力差减小，阀芯向上移动，阀门开度减小，流量减小，从而使系统的压力升高。
4. 自动控制原理：平衡阀通常配备有一个控制装置，可以根据系统的需要自动调节阀芯的开度。
控制装置可以根据系统的压力信号或流量信号来调节阀芯的开度，使系统的流量和压力保持在设定值范围内。
总之，平衡阀通过自动调节阀芯的开度，根据系统的压力和流量信号，实现对流体介质的流量和压力的控制。
它具有结构简单、可靠性高、响应速度快等优点，在工业生产和生活中得到广泛应用。
意大利卡莱菲流量平衡阀130型说明书
意大利卡莱菲流量平衡阀130型功能静态流量平衡阀运用于水力系统，它精确地平衡系统每个支路或者每个末端的流量。
循环系统的平衡是保证系统按设计工况正确运行的前提，只有在此前提下系统才能提供最大的热舒适度、最大限度地降低能耗。
螺纹连接型的平衡阀阀体内部采用文氏流量计，使流量调节更精确、流量检测更方便。
产品范围130型 文氏流量计型流量平衡阀，螺纹连接型 口径 ：DN 15 (1/2"), DN 20 (3/4"), DN 25 (1"), DN 32 (1 1/4"), DN 40 (1 1/2"), DN 50 (2")130 型 流量平衡阀，法兰连接型 口径：DN 65, DN 80, DN 100, DN 125, DN 150, DN 200, DN 250, DN 300130型 文氏流量计型平衡阀配套保温壳保温壳的构造特征材质材质： PE-X 密封发泡厚度： 15 mm 密度： -内部：30 kg/m3 -外部：80 kg/m3导热系数（ISO2581）： - 0℃：0.038 W/(m•K)- 40℃: 0.045 W/(m•K)湿阻因子（DIN52615）： >1,300工作温度范围： 0~100℃防火等级（DIN4102）: B2级尺寸图130060 130080 130100 130120 1301501315.5213245 ADN 65DN 80DN 100DN 125DN 150B290310350400480C225235245350380130200 130250 130300115160210 DN 200DN 250DN 300600730850480525535编号重量 （ｋg)系统平衡的优点经过流量平衡的系统其主要优点如下：1. 系统的末端在供暖、制冷及除湿状态下正常工作，不会造成能源浪费，舒适度得到保证。
流量平衡阀原理
流量平衡阀原理
流量平衡阀是一种用于管道系统的控制设备，它通过调节流体在管道中的流量来实现对系统的控制。
其原理是基于流体动力学和控制理论，通过调节阀门开度来改变管道中的流量，从而实现对系统的控制。
流量平衡阀的结构主要由阀体、阀门、弹簧、调节螺母等部分组成。
阀门通过旋转或升降来改变阀门的开度，从而调节管道中的流量。
弹簧和调节螺母则用于控制阀门的开度，使其达到预定的目标值。
在使用流量平衡阀时，需要先根据管道的特性和流体的性质来选择合适的阀门型号和参数。
然后通过调节阀门开度来控制管道中的流量，从而实现对系统的控制。
在调节过程中，需要根据实际情况不断调整阀门的开度，以达到最佳的控制效果。
流量平衡阀的主要应用领域包括供暖、空调、给排水等管道系统。
在供暖系统中，流量平衡阀可以用于调节热水的流量，从而实现对室内温度的控制。
在空调系统中，流量平衡阀可以用于调节冷却水的流量，从而实现对室内温度的控制。
在给排水系统中，流量平衡阀可以用于调节水流的流量，从而实现对水压的控制。
流量平衡阀是一种非常重要的管道控制设备，它可以有效地控制管道系统中的流量，从而实现对系统的控制。
在实际应用中，需要根
据具体的情况选择合适的阀门型号和参数，并通过不断的调整来实现最佳的控制效果。
平衡阀原理
平衡阀原理平衡阀是一种广泛使用的自动调节阀门，用于控制水流，达到一定的流量和压力。
它主要由阀体、阀芯、弹簧、调节螺母、活塞、控制盘等组成。
其工作原理是通过感应流体流量，调整阀芯的位置，以达到流量与设定值相等的效果。
本文将深入探讨平衡阀的原理以及它的设计和运用。
平衡阀的工作原理基于杠杆原理。
当水流经过阀门时，阀芯的位置会随着流量的变化而调整，从而实现水压的自我调节。
其主要原理如下：1. 安装主管道：主管道将水从高压区域传输到低压区域。
通过主管道将水流引入到平衡阀中。
2. 测量水流：平衡阀感应器测量水流，根据测量结果向阀芯发送信号。
3. 自动调节：平衡阀芯的位置会随着流量的变化而自动调节。
当水压高时，阀芯会向下移动，减小流量；当水压低时，阀芯会向上移动，增加流量。
4. 维持稳定：当流量与设定值相等时，阀芯保持稳定位置。
它将自动控制水压，保持水流量恒定。
平衡阀的设计平衡阀的设计需要考虑多个因素，包括阀门尺寸、材质、密封性、流量范围、阀门特性等。
下面将介绍平衡阀设计的主要内容。
1. 尺寸：平衡阀的尺寸主要取决于管道的直径和流量。
一般来说，流量越大，阀门越大。
2. 材质：平衡阀可采用铸铁、不锈钢、铜合金等材料制成。
不同材质的选择主要考虑其耐腐蚀性和强度。
3. 密封性：阀门的密封性是至关重要的参数。
不良的密封性会导致漏水和损坏设备。
平衡阀的密封性应该得到严格控制。
4. 流量范围：平衡阀设计时，应考虑其要控制的流量范围。
阀门设计应适应各种流量需求，且不会使流经阀门的水流动过大或过小。
5. 阀门特性：平衡阀的特性应根据应用需求进行选择。
一些要求高功能的应用需要特殊的阀门特性，如线性、快速或等百分比。
平衡阀广泛应用于市政给排水、空调系统、加热冷却系统、化工工业等领域，它的作用是自动调节水流量和压力，以达到稳定的水流输出。
在市政给排水领域中，平衡阀用于调节水压以控制水流的流量。
在空调系统中，平衡阀可调节冷却水的流量，使温度稳定。
平衡阀的工作原理
平衡阀的工作原理
平衡阀是一种常用于管道系统中的控制阀，它的主要作用是通过调节流体的流量和压力来实现系统的平衡和稳定。
平衡阀通常由阀体、阀芯、弹簧、调节手柄和连接管道等组成。
工作原理：
1. 流体进入阀体：当管道中的流体进入平衡阀的阀体时，流体味通过阀芯和阀座之间的通道。
阀芯上有一个孔，通过调节手柄可以改变孔的大小，从而控制流体的流量。
阀芯上的孔的大小决定了流体通过阀体的速度和压力。
2. 平衡力的作用：平衡阀的阀芯上通常会有一个弹簧，弹簧的作用是产生一个平衡力，使阀芯保持在一个稳定的位置。
当流体通过阀体时，流体的压力会作用在阀芯上，而弹簧的力会与流体的压力相抵消，使阀芯保持平衡。
当流体的压力发生变化时，弹簧的力也会相应调整，以保持阀芯的平衡。
3. 流体压力调节：通过调节手柄，可以改变阀芯上的孔的大小，从而改变流体通过阀体的压力。
当调节手柄向上旋转时，孔的大小会减小，流体通过阀体的速度会减慢，压力会增加。
相反，当调节手柄向下旋转时，孔的大小会增大，流体通过阀体的速度会加快，压力会降低。
4. 平衡阀的稳定性：平衡阀的设计使得阀芯在不同压力下都能保持平衡。
当流体的压力发生变化时，弹簧的力会相应调整，使阀芯保持平衡。
这种设计可以确保阀芯在不同工况下都能稳定工作，不会因为压力变化而导致阀芯失去平衡。
总结：
平衡阀通过调节流体的流量和压力来实现系统的平衡和稳定。
它的工作原理是通过阀芯上的孔的大小和弹簧的力来控制流体的流量和压力。
平衡阀的稳定性使其在不同工况下都能保持平衡，确保系统的正常运行。
流量平衡阀的作用
流量平衡阀的作用
流量平衡阀是一种用于控制和调节流体流量的阀门，它的作用是保持系统中各个分支的流量平衡。
在多分支管路或多个消费者同时使用的系统中，由于管道长度、直径、阻力等因素的不同，可能会导致各个分支之间的流量不平衡，造成一些分支流量过大，另一些分支流量过小，从而影响系统的正常运行。
流量平衡阀采用调节阀门、流量计等组件，通过调节阀门的开度，使各个分支的流量达到预设值，从而实现流量的平衡。
在实际应用中，流量平衡阀可以用于暖通空调、供水、排水等领域。
流量平衡阀的优点是能够提高系统的运行效率和节能降耗。
通过调节阀门的开度，使流量平衡阀实现各个分支的流量平衡，避免了过多的水流到某一个分支上，造成能源的浪费。
此外，流量平衡阀还能够提高系统的稳定性和可靠性，延长设备的寿命，减少维修费用。
- 1 -。
流量平衡阀原理
流量平衡阀原理一、概述流量平衡阀是一种能够自动控制流体流量的阀门装置，其主要目的是实现多个水管之间的流体流量分配平衡。
在建筑中，多管道系统中的水流量分配不均衡对使用者造成很大的不便，而流量平衡阀的出现可以很好地解决这一问题。
二、结构与分类流量平衡阀的结构主要由阀体、阀座、阀芯组成。
其按结构形式可分为外螺纹式、内螺纹式、法兰式、插针式和角式等。
按调节特点分为定值流量平衡阀和可调流量平衡阀。
在常见的多管道系统中，通常会使用角型流量平衡阀。
这种阀门可以通过调节阀芯中心的孔径来实现流量的分配平衡，其被应用极为广泛。
三、工作原理流量平衡阀主要通过阀芯的调节来控制流量大小，从而达到水流量分配平衡的目的。
在用于多管道系统中时，每个阀门均需安装在其相应的水管上，并通过调节阀芯内孔的大小，以达到相应的水流量分配平衡。
在用于单管道系统中时，流量平衡阀可以通过安装在水泵的前后进行控制。
当水泵启动时，流量平衡阀会自动调节阻力和流速，从而保证水流量的稳定和分配的平衡。
四、应用范围流量平衡阀广泛应用于楼宇水力平衡控制系统、供热系统、空调系统、采暖系统等。
在这些系统中，流量平衡阀可以调节水流量、降低系统的水压、防止管道爆裂等。
在楼宇水力平衡控制系统中，流量平衡阀被广泛应用于大型建筑物中，例如高层住宅、写字楼、医院、学校等。
它们可以通过调节不同位置的流量平衡阀以实现整个系统的水力平衡。
在供热系统、空调系统、采暖系统中，流量平衡阀可以用于控制热水/冷水输出温度，降低管道升温/降温速度，从而保证系统的稳定性和舒适性。
五、流量平衡阀选择在选择流量平衡阀时，应根据所需的工作压力、流量范围、系统的水力平衡控制要求等因素进行选择。
还应注意阀门的材质、密封性能、工作温度范围等参数的选择。
在使用流量平衡阀时，应根据具体的工作要求进行安装，并注意其调整和维护。
对于不同的系统，其所需的阀门数量和位置也会不同，在进行安装和调整时应按照实际情况进行。
FlowCon动态流量平衡调节阀
动态流量平衡电动调节阀世界上最先进的控制阀现在配置了最先进的，易于使用的智能新型电动驱动器FlowCon SMFlowCon SM动态流量平衡电动调节阀(动态温度控制平衡阀)FlowCon SM动态温度控制阀可用作盘管和AHU设备的自动温度控制阀，HVAC设备(例如散热器采暖系统)的双向调节阀、采暖系统中用来控制地板采暖管路或其他二级采暖管路的换热器控制阀，以及热水槽系统的控制阀。
它能够用来控制特定终端设备或盘管的液体流速。
FlowCon SM具有创新的自动调节功能，能够连续不断地使每个阀门取得自力平衡。
这样可确保为每个终端设备精确地提供所需的流速，不受水力系统中压力波动的影响。
另外，还可以调整每个FlowCon SM,精确地设置每条管路最大的流速限制。
水力系统经常遇到的问题是除了选择正确的控制阀以外,还要考虑到权度需要符合的条件。
除此之外,另一个经常遇到的问题是如何确定所需的管路特征来评估控制阀的权度。
流速调节不稳定或不准确，通常是由于控制阀尺寸过大或过小造成的。
这是由于选择使用传统的控制阀是不可能的，因为其系数无法最佳地符合既定的设计参数。
当不同负载的压降波动通过控制阀发生，往往导致该问题进一步夸大。
FlowCon SM阀门是一种动态的控制阀，意味着这种阀门能够自动地使阀门的内部控制口保持恒定压差。
因此,FlowCon SM中的压降波动不会对通过阀门的集流造成影响。
同时，也可调整FlowConSM的设置来限制最大的设计流量，这不仅能够避免防止控制阀尺寸过大的可能性，而且无需对选定阀门的权度进行广泛的计算和评估。
动态流量特性能够让RowCon SM保持恒定的权度和自力式平衡，因此无需在管路中使用另外的平衡阀。
P1V2V1P2P3P2P1P3由输入信号来控制的节流装置机械隔膜式自动调节型节流孔功能和优点- 与压力无关的流速控制。
- 绝对的阀权度。
- 便于使用的致动器触控面板，可选择流量、控制 (SM DN15-40的选配功能)。
常见流量调节阀的种类
常见流量调节阀的种类1、平衡阀平衡阀分手动平衡阀和自力式平衡阀。
无论手动平衡阀还是自力式平衡阀，它们的作用都是使供热系统的近端增加阻力，限制实际运行流量不要超过设计流量；换句话说，其作用就是克服供热系统近端的多余资用压头，使电动调节阀或温控阀能在一个许可的资用压头下工作。
因此，手动平衡阀和自力式平衡阀，它们都是温控阀或电动调节阀的辅助流量调节装置，但又是非常重要的，如果选型不当，或设计不合理，电动调节阀或温控阀都不能很好工作。
1.1、手动平衡阀手动平衡阀是一次性手动调节的，不能够自动地随系统工况变化而变化阻力系数，所以称静态平衡阀。
手动平衡阀作用的对象是阻力，能够起到手动可调孔板的作用，来平衡管网系统的阻力，达到各个环路的阻力平衡的作用。
能够解决系统的稳态失调问题：当运行工况不同于设计工况时，循环水量多于或小于设计工况，由于平衡阀平衡的是系统阻力，能够将新的水量按照设计计算的比例平衡的分配，使各个支路的流量将同时按比例增减，仍然满足当前负荷下所对应的流量要求1.2、自力式平衡阀自力式平衡阀则可在没有外接电源的情况下，自动实现系统的流量平衡。
自力式平衡阀是通过保持孔板(固定孔径)前后压差一定而实现流量限定的，因此，也可称定流量阀。
定流量阀作用对象是流量，能够锁定流经阀门的水量，而不是针对阻力的平衡。
他能够解决系统的动态失调问题：为了保持单台制冷机、锅炉、冷却塔、换热器这些设备的高效率运行，就需要控制这些设备流量固定于额定值；从系统末端来看，为了避免动态调节的相互影响，也需要在末端装置或分支处限制流量。
2、温控阀用户室内的温度控制是通过散热器恒温控制阀来实现的。
散热器恒温控制阀是由恒温控制器、流量调节阀以及一对连接件组成，其中恒温控制器的核心部件是传感器单元，即温包。
温包可以感应周围环境温度的变化而产生体积变化，带动调节阀阀芯产生位移，进而调节散热器的水量来改变散热器的散热量。
恒温阀设定温度可以人为调节，恒温阀会按设定要求自动控制和调节散热器的水量，从而来达到控制室内温度的目的。
动态流量平衡阀工作原理
动态流量平衡阀工作原理哎呀，今天我们来聊聊动态流量平衡阀，这个听上去很高大上的玩意儿。
其实它就像你家里的水龙头，调节水流的大小，让水流得更顺畅。
想象一下，洗菜的时候，你水龙头开的太小，水流得慢得像乌龟；开得太大，又飞溅得满脸都是。
动态流量平衡阀就负责保持水流的平衡，让你的水流就像清晨的阳光，柔和而舒适。
说到动态流量平衡阀，它的工作原理其实挺简单。
里面有个小东西，像个小士兵，负责监测管道里的流量。
你知道的，管道就像大街上的车辆，流量不均衡时，就会出现堵车现象。
这个阀门就像交通警察，随时调整，确保每条路上都能畅通无阻。
这样一来，无论是上游还是下游，水流都不会因为压力差而不均匀，大家都能享受到同样的水量。
还记得小时候，我们在小溪边玩水，水流总是那么自由。
但到了现在，家里的水管可不一样。
水管里有很多曲折的地方，像迷宫一样。
想想看，水流在这里面就像人挤地铁，难免要排队等候。
动态流量平衡阀就像个聪明的调度员，随时调整水流的速度，保证每个人都能喝上水，洗上菜，真的是个不可或缺的小帮手。
有些朋友可能会问，动态流量平衡阀是怎么调节的？嘿，其实它的原理有点像人体的血液循环。
我们的心脏根据身体的需求来调节血液的流动，而这个阀门也是根据系统内的压力变化来调整流量的。
如果某个地方流量大，压力就会下降，阀门就会自动打开，增加流量。
反之，流量小的时候，它又会关起来，简直就像个聪明的小精灵，时刻关注着管道的动态。
说到应用，这种阀门可不止在家里用哦。
它们在大型建筑、工厂和甚至是火力发电厂中都发挥着巨大的作用。
你想啊，在这么多地方，如果水流不均，后果可就严重了。
就像我们开车，突然发现油门踩到底，刹车失灵，嘿，那可真是要命的事情。
动态流量平衡阀恰恰就是为了避免这样的情况发生，让每一个用水点都能保持最佳状态。
现在的科技可真是越来越牛了。
有些动态流量平衡阀甚至可以远程监控，想象一下，你坐在沙发上，就能看到家里的水流状况，调节自如，简直就是科技的魔法！有时候我就在想，如果有一天，我们能用手机操控这些阀门，那日子可真是过得像电影里的场景一样，太酷了！这种阀门在节能方面的表现也不容小觑。
平衡阀的工作原理
平衡阀的工作原理平衡阀是一种常见的工业控制阀，其工作原理是通过调节介质流量，保持系统的稳定状态。
平衡阀在流体控制中起到了重要的作用，下面将详细介绍平衡阀的工作原理。
平衡阀的工作原理基于一种称为平衡机构的装置。
这个装置由一个活塞和两个阀座组成，其中一个阀座位于活塞的上方，另一个阀座位于活塞的下方。
当介质流过平衡阀时，流体的压力作用在活塞上，使其向上或向下移动，从而改变两个阀座之间的间隙大小，进而调节介质的流量。
平衡阀的关键组件是活塞。
活塞上方的阀座称为上阀座，下方的阀座称为下阀座。
上阀座和下阀座之间的间隙大小可以通过活塞的位置来调节。
当活塞处于中间位置时，上下阀座之间的间隙最大，介质可以顺畅地流过阀门。
而当活塞向上或向下移动时，上下阀座之间的间隙逐渐变小，介质的流量也会相应减小。
平衡阀的工作原理可以用一个简单的例子来说明。
假设有一个水箱，水箱的出口通过平衡阀控制。
当平衡阀完全关闭时，水箱中的水无法流出。
而当平衡阀完全打开时，水可以自由地从水箱中流出。
在这个过程中，平衡阀通过调节阀座间的间隙大小，控制了水的流量。
平衡阀的工作原理可以分为两种模式：开启模式和关闭模式。
在开启模式下，平衡阀打开，介质可以自由地流过阀门。
在关闭模式下，平衡阀关闭，阻止介质的流动。
平衡阀可以通过控制阀座间的间隙大小，快速切换这两种模式。
这种工作原理使得平衡阀在控制介质流量时非常灵活可靠。
平衡阀的工作原理还涉及到一些其他的因素。
例如，平衡阀的活塞上通常会有一个弹簧，用于提供一个恢复力。
这个恢复力可以使得活塞回到中间位置，从而恢复阀座间的最大间隙。
此外，平衡阀还可以通过调节活塞的位置来改变阀座间的间隙大小，从而实现对介质流量的精确调节。
总结起来，平衡阀的工作原理是通过调节阀座间的间隙大小，控制介质的流量。
平衡阀在工业控制系统中起到了重要的作用，可以保持系统的稳定状态。
了解平衡阀的工作原理，有助于我们更好地理解和应用这一设备，提高工业生产的效率和质量。
静态流量平衡阀工作原理
静态流量平衡阀是一种用于调节流体流量的装置，其工作原理基于压力差控制和流体流动的平衡原理。
下面是静态流量平衡阀的工作原理的简要说明：
压力差控制：静态流量平衡阀通过调节其开启程度来控制流体通过阀门的压力差。
当阀门开度增加时，流体通过阀门的通道减小，从而增加了流体的速度，导致压力降低。
相反，当阀门开度减小时，通道变窄，流体速度减小，导致压力升高。
流体流动平衡：静态流量平衡阀的设计目的是使流体通过阀门的速度保持稳定，从而实现流量的平衡。
通过调节阀门的开度，可以使流体在通过阀门时保持恒定的流速和流量，不受外部压力变化的影响。
具体的工作原理可以进一步细化为以下步骤：
流体进入阀门：流体通过管道进入静态流量平衡阀。
阀门调节：阀门的开度由操作员或自动控制系统调节。
阀门的开度调节会导致阀门通道的尺寸变化。
压力差调节：随着阀门开度的变化，阀门通道的尺寸会调整流体通过阀门的速度和压力差。
当阀门通道较大时，流体速度较快，压力降低；当阀门通道较小时，流体速度较慢，压力升高。
流体出口：调整后的流体从阀门的出口流出，通过管道继续传输或用于特定的应用。
静态流量平衡阀通常应用于需要精确控制流量的场合，如供水系统、暖通空调系统等。
它们可以提供稳定的流量控制，使系统能够在不同负载和压力条件下保持稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
127.5
37.5
78
75
72
HYDF
1.6mpa≤120℃
DN15
97.5
34.5
78
75
72
DN20
97.5
34.5
78
75
72
DN25
127.5
34.5
78
75
72
名称
通径
价格
电动二通阀
配套驱动器，
传感器，
变压器，
温度控制器
DN25
600
DN32
630
DN40
675
DN50
720
DN65
DN250
7050
9750
DN300
12450
17700
DN350
21450
71700
DN400
29250
35400
电动二通阀价格
名称
型号
通径
价格
三速温控开关
液晶显示温控开关
大
中
小
电动二通阀
（风机管盘）
VA7010
1.6mpa≤180℃
DN15
87
37.5
78
75
72
DN20
87
37.5
78
75
72
DN50
240
277.5
150
DN65
315
382.5
210
DN80
457.5
517.5
277.5
DN100
525
570
307.5
DN125
720
900
540
DN150
1005
1222.5
757.5
DN200
1650
2182.5
1140
DN250
2400
2775
1650
DN300
3450
3975
2625
4800
DN250
5700
DN300
7200
DN350
7800
DN400
9300
DN500
10800
DN600
13500
DN700
16500
DN800
21750
DN900
24750
DN1000
28500
DN1200
36000
名称
通径
价格
涡街流量计
DN25
3450
DN32
3525
DN40
3600
DN50
2100
915
2280
2085
4485
DN150
952.5
2415
1125
2670
2715
5880
DN200
1425
3367.5
1635
3795
3135
8625
DN250
1897.5
4560
2250
5355
4485
11115
DN300
3360
6555
3825
7905
5700
15015
型号
管道阴火器GYW-1
555
1380
600
1815
450
1035
DN100
660
1635
720
2250
555
1305
DN125
810
2325
1005
3795
660
1980
DN150
1185
3195
1350
4830
915
2325
DN200
1635
4320
1980
6645
1290
3150
DN250
2325
5865
2670
9495
1125
DN80
1575
DN100
1725
DN125
2100
DN150
23400
DN200
3450
DN250
5250
DN300
7800
DN350
9750
DN400
12900
产品
名称
通径
DN
工作压力（mpa）
1.6（Z）
2.5（c)
Y416XY110X
减压稳压阀
25/110
225
270
32/110
285
6、控制压差调节方法：逆时针方向调节调压阀杆，观察压差前压力表降低0.01MPa时，控制压差即由设定的0.02MPa增大到0.03MPa，以此类推；
7、该阀的工作压差为0.02-0.03MPa，如安装后发现其工作压差大于0.3MPa时应在供水管上安装手动调节阀，降低热力入口装置处的供、回水管压差，否则，压差阀可能只在小开度下长期工作，会产生噪音，还会大大降低该阀的使用寿命。
DN125
2100
DN150
23400
DN200
3450
DN250
5250
DN300
7800
DN350
9750
DN400
12900
呼吸阀阻火器价格
型号
呼吸阀GFQ-2
阻火呼吸阀ZFQ-1
呼吸阀QZF-89
口径
铸钢
不锈钢
铸钢
不锈钢
铸钢
不锈钢
DN25
187.5
450
255
502.5
／
／
DN32
262.5
100×65
435
DN65
151.5
151.5
280.5
162
202.5
100×80
472.5
DN80
169.5
1、恒定被控系统压差；
2、支持被控系统内部自主调节；
3、吸收外网压差波动；
4、采用先进的无级调压结构，控制压差可调比达25：1；
5、具备自动消除堵塞功能；
6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。
三、技术参数：
1、公称压力1.6MPa；
2、介质温度0-150℃；
3、工作压差范围0.02-0.3MPa；
345
40/110
315
382.5
50/110
345
420
50
585
705
65
630
750
80
757.5
900
100
915
1095
125
1470
1770
150
1800
21750
JM744X气动，
液动快开排泥阀
80
825
990
100
900
1080
125
1575
1890
150
1575
1890
200
1950
型号
口径
单位
单价（元）
双门底阀
DN40
只
255
DN50
只
300
DN80
只
495
电动二通阀价格
名称
型号
通径
价格
三速温控开关
液晶显示温控开关
大
中
小
电动二通阀
（风机管盘）
VA7010
1.6mpa≤180℃
DN15
87
37.5
78
75
72
DN20
87
37.5
78
75
72
DN25
127.5
37.5
78
75
72
10-35
ZYF125-16
DN125
395
8.0-285
20-80
ZYF200-16
DN200
455
10-603
40-160
ZYF250-16
DN250
535
20-901
75-300
ZYF300-16
DN300
700
25-1390
100-450
ZYF350-16
DN350
810
30-1740
200-650
1500
DN32
1650
DN40
1725
DN50
1950
DN65
2250
2550
DN80
2550
DN100
3000
DN125
3750
DN150
4350
DN200
5700
DN250
7350
DN300
8700
DN400
11250
DN500
14250
DN600
18000
橡胶接头价格
KXT(JGD)可曲挠
橡胶接头
1635
4395
阻火透气帽
公称通径
铝合金
铸钢
不锈钢
单价（元）
单价（元）
DN40
105
150
420
DN50
105
195
450
DN80
210
375
780
DN100
345
450
990
DN150
825
810
1635
DN200
1020
1065
2595
型号
公称通径
铸钢
不锈钢
单价（元）
单价（元）
网型阻火器
