包装机械课件 第八章、捆扎机械
二、分类：
1、按结构形式、特征分（国标）
①机械式捆扎机；④穿带式捆扎机； ②液压式捆扎机；⑤捆结机； ③气动式捆扎机；⑥压缩打包机。
2、按自动化程度分：
全自动、半自动和手动型。
2018/10/14
第八章、捆扎机械
2
《包装机械》课件
3、按捆扎带材料分：
绳捆扎机、钢带捆扎机、塑料带捆扎机
低台型
基本型
基本型
第八章、捆扎机械
7
《包装机械》课件
第二节、机械式捆扎机
（塑料带自动捆扎机）
外
形
2018/10/14
第八章、捆扎机械
8
《包装机械》课件
（塑料带自动捆扎机外形）
2018/10/14
第八章、捆扎机械
9
《包装机械》课件
（塑料带自动捆扎机外形）
2018/10/14
第八章、捆扎机械
10
《包装机械》课件
一、工作原理：
凸轮分配箱
2018/10/14
第八章、捆扎机械
12
《包装机械》课件
三、传动系统图
图11-5捆扎机传动示意图
1-三角带 2-电机
3-送带轮轴 4-一次收紧带轮 5-三角带 6-过桥轴
7-预送带轮轴 8-齿轮
9、10、11电器控制凸轮 12-锥齿轮 13-二次收紧凸轮
14-手轮 15-舌头面板凸轮
16-压头凸轮 17-三压头凸轮 18-二压头凸轮19-电热板凸轮
《包装机械》课件
第八章、捆扎机械
主要内容:
第一节、概述捆扎机的概念、分类等。（基本了解）
第二节、典型捆扎机：结构和工作原理（掌握）
本章计划学时数：3
2018/10/14

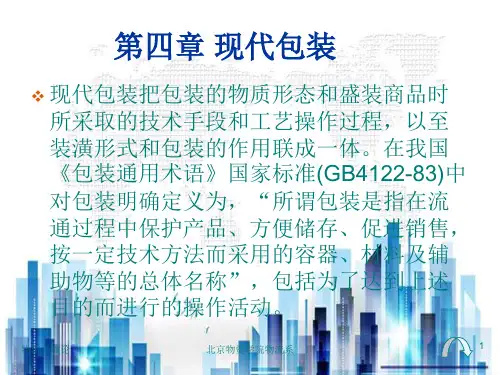

现代包装技术与包装机械(ppt 39页)PPT学习课件
量》国家标准《集装箱名词、术语》中，对集装箱的定义，集装箱应具有如下特点和技术要求:
3.方便运输 请结合实例说明包装的功能？
简述集装箱的结构构成❖。
（五）按包装使用的次数，包装可分为一次用包装、多次用包装和周转用包装
（三）销售功能 国际物流基础尺寸的标准是怎样规定的？
（2）按吊袋位置和装卸方式分，可分为:顶部吊袋，仅袋口灌料口1根吊袋;底部吊袋4根吊袋一直到袋子的底部;侧面吊袋，指吊袋分布
❖1.充填技术
❖充填是将商品装入包装容器的操作，分为装放、填 充与灌装三种形式。
❖2.封口和捆扎技术 ❖3.裹包 ❖裹包是用一层挠性材料包覆商品或包装件的操作。
❖4.加标和检重 ❖ 加标就是将标签粘贴或栓挂在商品或包装件上，标
签是包装装璜和标志，因此加标也是很重要的工作。
❖检重是检查包装内容物的重量，目前大多采用电子 检重机进行检测。
物流学概论
北京物资学院物流系
17
❖ 2.裹包和捆扎机械类
❖ （1）裹包机械 ❖ （2）捆扎机械 ❖ （3）封条和加标机械 ❖ （4）封口机械
❖ 3.包装技术机械的种类
❖ （1）收缩包装机械 ❖ （2）热成型包装机械 ❖ （3）拉伸包装机械
物流学概论
北京物资学院物流系
18
第三节 集装化与集合包装
❖ 集装化也称之为组合化和单元化，它是指将一定 数量的散装或零星成件物资组合在一起，这样在 装卸、保管、运输等物流环节中可作为一个整件 进行技术上和业务上处理的包装方式。
防潮包装技法就是采用防潮材料对产品进行包装， ❖ （4）要选用明显的颜色作标记和标志。
包装标志是用来指明被包装物资的性质和物流活动安全以及理货分运的需要进行的文字和图象的说明。
3.方便运输 请结合实例说明包装的功能？
简述集装箱的结构构成❖。
（五）按包装使用的次数，包装可分为一次用包装、多次用包装和周转用包装
（三）销售功能 国际物流基础尺寸的标准是怎样规定的？
（2）按吊袋位置和装卸方式分，可分为:顶部吊袋，仅袋口灌料口1根吊袋;底部吊袋4根吊袋一直到袋子的底部;侧面吊袋，指吊袋分布
❖1.充填技术
❖充填是将商品装入包装容器的操作，分为装放、填 充与灌装三种形式。
❖2.封口和捆扎技术 ❖3.裹包 ❖裹包是用一层挠性材料包覆商品或包装件的操作。
❖4.加标和检重 ❖ 加标就是将标签粘贴或栓挂在商品或包装件上，标
签是包装装璜和标志，因此加标也是很重要的工作。
❖检重是检查包装内容物的重量，目前大多采用电子 检重机进行检测。
物流学概论
北京物资学院物流系
17
❖ 2.裹包和捆扎机械类
❖ （1）裹包机械 ❖ （2）捆扎机械 ❖ （3）封条和加标机械 ❖ （4）封口机械
❖ 3.包装技术机械的种类
❖ （1）收缩包装机械 ❖ （2）热成型包装机械 ❖ （3）拉伸包装机械
物流学概论
北京物资学院物流系
18
第三节 集装化与集合包装
❖ 集装化也称之为组合化和单元化，它是指将一定 数量的散装或零星成件物资组合在一起，这样在 装卸、保管、运输等物流环节中可作为一个整件 进行技术上和业务上处理的包装方式。
防潮包装技法就是采用防潮材料对产品进行包装， ❖ （4）要选用明显的颜色作标记和标志。
包装标志是用来指明被包装物资的性质和物流活动安全以及理货分运的需要进行的文字和图象的说明。
包装机械多功能包装机PPT课件
4-横封辊，5-切刀 21
（4）棱锥成型
动画演示
22
4. 四面封口扁平袋
包装袋形为四面封口扁平袋的制袋式袋装机如图 7-16、图7-17所示。
图7-16中，两卷单张薄膜经导辊引至双边纵封辊， 薄膜成对合筒状。
图7-17中是单卷平张薄膜经在三角形缺口导板1 的缺口尖端处有刀片2将运动着的薄膜中央剖切为 二片，并经此导板分成两路，再往下先对合纵封， 再装料，而后横封、切断。
1
教学内容
7.1 袋成型—充填—封口机 7.2 热成型—充填—封口机 7.3 箱成型—充填—封口机 7.4 真空/充气包装机 7.5 泡罩包装机
2
7.1 袋成型—充填—封口机
7.1.1 基本袋型 7.1.2 常用制袋成型器 7.1.3 典型机型及工作原理 7.1.4 主要机构 7.1.5 包装容量、袋宽、袋长和生产率的调节原理 7.1.6 卧式枕型包装机工艺原理及其包装参数的调节
先行装填，而后横封、切断，也有空袋制成后先行分切交 由带夹持手的直线输送链式间歇回转工序盘，在每次运动 停歇的工位上进行装袋、封口及卸料。
18
图7-13 卧式间歇三角形成型器制袋式袋装机 1-三角形成型器，2-纵封器，3-牵引辊，4-隔离板，5-开袋吸嘴，
6-加料管，7-横封器，8-牵引辊，9-切刀
8
5．直角缺口导板成型器
由缺口导板、导辊和双边 纵封辊组成。
成型器本身能将平张薄膜 对开后又能自动对折封口 呈圆筒形。
9
常见制袋成型器示意图
10
7.1.3 典型机型及工作原理
由于包装袋形的多样性，所以完成这些袋形的袋 装机械在机型及结构上也带来一定的差异，主要 反映在制袋及封口装置上。
（4）棱锥成型
动画演示
22
4. 四面封口扁平袋
包装袋形为四面封口扁平袋的制袋式袋装机如图 7-16、图7-17所示。
图7-16中，两卷单张薄膜经导辊引至双边纵封辊， 薄膜成对合筒状。
图7-17中是单卷平张薄膜经在三角形缺口导板1 的缺口尖端处有刀片2将运动着的薄膜中央剖切为 二片，并经此导板分成两路，再往下先对合纵封， 再装料，而后横封、切断。
1
教学内容
7.1 袋成型—充填—封口机 7.2 热成型—充填—封口机 7.3 箱成型—充填—封口机 7.4 真空/充气包装机 7.5 泡罩包装机
2
7.1 袋成型—充填—封口机
7.1.1 基本袋型 7.1.2 常用制袋成型器 7.1.3 典型机型及工作原理 7.1.4 主要机构 7.1.5 包装容量、袋宽、袋长和生产率的调节原理 7.1.6 卧式枕型包装机工艺原理及其包装参数的调节
先行装填，而后横封、切断，也有空袋制成后先行分切交 由带夹持手的直线输送链式间歇回转工序盘，在每次运动 停歇的工位上进行装袋、封口及卸料。
18
图7-13 卧式间歇三角形成型器制袋式袋装机 1-三角形成型器，2-纵封器，3-牵引辊，4-隔离板，5-开袋吸嘴，
6-加料管，7-横封器，8-牵引辊，9-切刀
8
5．直角缺口导板成型器
由缺口导板、导辊和双边 纵封辊组成。
成型器本身能将平张薄膜 对开后又能自动对折封口 呈圆筒形。
9
常见制袋成型器示意图
10
7.1.3 典型机型及工作原理
由于包装袋形的多样性，所以完成这些袋形的袋 装机械在机型及结构上也带来一定的差异，主要 反映在制袋及封口装置上。
包装机总体设计(包装机械课件)
授课知识点 一、设计的基本要求 二、包装机械设计的步骤 三、包装机械设计的总体布局 四、 包装机工作循环图的绘制 五、总体方案设计的工艺分析
第一节 包装机械设计的基本要求
一、包装机的功能和应用范围 功 能：包装机所能完成的包装工序的种类。 应用范围：包装不同物品的能力，包括包装物品的类型和包装材料的种类。
量精度等参数
第五节 总体方案设计的工艺分析
分析对比同类型不同设备的技术参数
计 根据生产条件、规模与物料消耗，配备设备并核算经营成本 算 务必遵循基本原则按具体条件加以具体分析，拟定技术参数 过 程 传动件的结构及其尺寸很大程度依赖于所设计计算的动力参数
动力参数过大，结构尺寸相应增大，否则经常处于超负荷状态
行机构头数、工作台面的宽度和高度、物件的输入高度、包装成品的输出高度 2. 运动参数
反映包装机的生产能力和执行机构的工作速度，如主轴转速、物件供送速度、计
量和充填速度等。 3. 动力参数
反映执行机构的工作载荷和包装机正常运转的能量消耗，如电机的额定功率、调
速范围、气体压力与流量等 4. 工艺参数
反映完成包装工序所用的工艺方法及其特性，如温度、压力、拉力、真空度、计
顺序（或称运动配合）的图表。工作循环图的表示方法有圆环型和直线型两种。
2. 包装机工作循环图的作用 工作循环图在包装机的设计过程中起着极其重要的作用，是装配和调试包装
机的依据。 （1）保证包装机的工作质量。 （2）为提高包装机的生产率提供可靠的依据。 （3）为设计各执行机构提供据。 （4）是装配和调试包装机的依据。
经济性：制造成本、功率消耗、使用寿命、维修方便、生产率高； 占地面积小、外形美观等
第二节 包装机械设计的步骤 包 装 机 设 计 总 体 框 图
第一节 包装机械设计的基本要求
一、包装机的功能和应用范围 功 能：包装机所能完成的包装工序的种类。 应用范围：包装不同物品的能力，包括包装物品的类型和包装材料的种类。
量精度等参数
第五节 总体方案设计的工艺分析
分析对比同类型不同设备的技术参数
计 根据生产条件、规模与物料消耗，配备设备并核算经营成本 算 务必遵循基本原则按具体条件加以具体分析，拟定技术参数 过 程 传动件的结构及其尺寸很大程度依赖于所设计计算的动力参数
动力参数过大，结构尺寸相应增大，否则经常处于超负荷状态
行机构头数、工作台面的宽度和高度、物件的输入高度、包装成品的输出高度 2. 运动参数
反映包装机的生产能力和执行机构的工作速度，如主轴转速、物件供送速度、计
量和充填速度等。 3. 动力参数
反映执行机构的工作载荷和包装机正常运转的能量消耗，如电机的额定功率、调
速范围、气体压力与流量等 4. 工艺参数
反映完成包装工序所用的工艺方法及其特性，如温度、压力、拉力、真空度、计
顺序（或称运动配合）的图表。工作循环图的表示方法有圆环型和直线型两种。
2. 包装机工作循环图的作用 工作循环图在包装机的设计过程中起着极其重要的作用，是装配和调试包装
机的依据。 （1）保证包装机的工作质量。 （2）为提高包装机的生产率提供可靠的依据。 （3）为设计各执行机构提供据。 （4）是装配和调试包装机的依据。
经济性：制造成本、功率消耗、使用寿命、维修方便、生产率高； 占地面积小、外形美观等
第二节 包装机械设计的步骤 包 装 机 设 计 总 体 框 图
包装设备 .ppt
流程：
料斗下料至数片盘的最低部 数片盘逆时针旋转
药瓶定位
药片孔充满药片（每孔一片） 多余药片靠自重或毛刷落至最低点 药片孔中的药片落入托盘 由漏斗落入药瓶
B 光电计数
原理： 药粒沿盘外缘进入检测通道。 在检测通道内将药片通过时产生的光电信号转为脉冲信号 当输入脉冲个数等于预定数时，控制器发出信号，打开通道。
药粒通过并引导入瓶。
图3-85 光电计数机构
1.控制器面板 2.围墙 3.旋转平盘 4.回形拨杆 5.药瓶 6.药粒溜道 7.光电传感器 8.下料溜板 9. 料桶 10.翻板 11.磁铁
全自动装盒机
4
5 6 7 8
双铝箔包装机几点说明：
1. 双铝箔包装机全称是双铝箔自动充填热封包装机。采用的 包装材料是涂覆铝箔，形式为板式包装。
2. 涂覆铝箔具有优良的气密性、防湿性和遮光性，双铝箔包 装对ห้องสมุดไป่ตู้求密封、避光的片剂、丸剂等的包装具有优越性，可 包装圆形片、异形片、胶囊、颗粒、粉剂等。
3. 压合铝箔时，温度在130℃-140℃之间
1
1
0
1.片剂计数原理
1.电磁振动器 2.落片漏斗 3.托盘 4.数片孔板 5.压杆 6.蜗杆 7.大齿轮 8.变换手柄 9.槽轮 10.曲柄轮 11.小齿轮 12、15.蜗轮 13.旋臂 14.凸轮 16.电机 17.定瓶器
A 圆盘计数
圆盘药片计数装置
原理
带有药片孔的数片板将药片带到充填位置装入药瓶。 每瓶的装量由数片板的孔数决定。
封合效果好。 真空吸塑成型难以控制壁厚。 适合片剂、胶囊剂、胶丸等剂型的包装。
2. 平板式泡罩包装机
图3-77 平板式泡罩包装机结构示意图 预热 成型 上料 压平 热封合 铝箔
包装机械-捆扎机械PPT课件
17图114塑料带自动捆扎机结构示意图1电动机2凸轮分配轴箱3减速器4离合器5电磁铁6第三压头7第二压头8导轨9微动开关10剪刀11第一压头12送带压轮电磁铁13送带轮14收带轮15二次收带摆杆16收带压轮电磁铁17面板18舌板19加热板20带盘21贮带箱22跑道23预送轮24微动开关25预送压轮电磁铁18图117带盘阻尼装置1支承架3制动轮4制动皮带57滚轮8拉簧9摆动杆19图118收带轮结构示意图5调节螺母6弹簧20图119二次收紧机构示意图左示意图右紧抓压脚结构图1扭力弹簧5定位板6斜面板7离合销10滑轮11后摆杆12前摆杆13顶块21图1110夹压机械装置原理图1捆扎机导轨2微动开关3活动夹舌4第二压头5封接压头6第一压头7凸轮8凸轮轴9捆扎带22图1111热熔焊接装置原理图1衬垫板3捆扎带4电热板5封接压头第三压头23图1112捆扎机的导轨架28捆扎带3固定弹簧片4弹性活动片610压板9软性带11导轨架24图1113液压式塑料带自动捆扎机外形图25图1114液压式自动捆扎机结构示意图6收紧摆杆7入带小轨道8压带轮9送带轨道10送带轮11导轨架26捆结机是用绳缠绕包装物并自行捆紧打结的机绳子常用材料有聚乙烯聚丙烯棉麻四种
25
§8～3 捆结机
捆结机是用绳缠绕包装物, 并自行捆紧、打结的机 器。
绳子常用材料有聚乙烯、聚丙烯、棉、麻四种。 图11-15 捆结机外形。
一、打结机构
主要构件有：压绳器、插入器、抬绳凸块、绳嘴、 脱圈器、割刀等。
图11-16 打结机构部件图。
26
二、打结工艺过程 图11-17 打结工艺过程示意图。 图11-1 热熔融
压头6 微降
电热板 19退出
压头6 上升
第三压 头6复位
面板 17退
12
25
§8～3 捆结机
捆结机是用绳缠绕包装物, 并自行捆紧、打结的机 器。
绳子常用材料有聚乙烯、聚丙烯、棉、麻四种。 图11-15 捆结机外形。
一、打结机构
主要构件有：压绳器、插入器、抬绳凸块、绳嘴、 脱圈器、割刀等。
图11-16 打结机构部件图。
26
二、打结工艺过程 图11-17 打结工艺过程示意图。 图11-1 热熔融
压头6 微降
电热板 19退出
压头6 上升
第三压 头6复位
面板 17退
12
裹包机械(包装机械课件)
二、气动液压系统
三、糖果包装机—推糖机构设计
y
A
作图步骤
1)
取点A表示曲柄的回转中心
过A作x-y直角坐标轴,使轴与滑块的导轨平行。
x
三、糖果包装机—推糖机构设计
y
L
R
A
作图步骤
2) 求- s 这一对相对位移的相对极点R
作与y轴平行的直线 , 其间距为 。
再画AL线,
使其与y轴的夹角为φ/2, 得到AL与y1 两线的交点R,
一、扭糖机械手的工作循环图
一、扭糖机械手的工作循环图
一、扭糖机械手的工作循环图
二、糖果包装机—折纸机构设计
二、糖果包装机—折纸机构设计
进入糖钳手
接送糖杆
切纸
下折纸
送纸
上折纸
包装工艺流程图
糖钳手张开
扭结
送糖
打糖
二、糖果包装机—折纸机构设计
案例：如图所示为糖果包装机折纸机构简图。折纸板l从开始折纸到折纸终了的摆角
二、糖果包装机—折纸机构设计
R
K
b
a
A
作图步骤
C0
B0
●
c
N
d
D
L
第四步：求曲柄摇杆机构的外极限位置及杆长
铰销B的外极限位置B0必在的AC0 的直线上。
= 、 =
过相对极点R作RN线,使 ∠ = ∠
= 、 =
则RN与AC0两线的交点即为所求点B0。
一、扭糖机械手机构
一、扭糖机械手机构
1扭结手
扭糖机械手机构组成
一、扭糖机械手机构
1扭结手 2扭结轴
三、糖果包装机—推糖机构设计
y
A
作图步骤
1)
取点A表示曲柄的回转中心
过A作x-y直角坐标轴,使轴与滑块的导轨平行。
x
三、糖果包装机—推糖机构设计
y
L
R
A
作图步骤
2) 求- s 这一对相对位移的相对极点R
作与y轴平行的直线 , 其间距为 。
再画AL线,
使其与y轴的夹角为φ/2, 得到AL与y1 两线的交点R,
一、扭糖机械手的工作循环图
一、扭糖机械手的工作循环图
一、扭糖机械手的工作循环图
二、糖果包装机—折纸机构设计
二、糖果包装机—折纸机构设计
进入糖钳手
接送糖杆
切纸
下折纸
送纸
上折纸
包装工艺流程图
糖钳手张开
扭结
送糖
打糖
二、糖果包装机—折纸机构设计
案例：如图所示为糖果包装机折纸机构简图。折纸板l从开始折纸到折纸终了的摆角
二、糖果包装机—折纸机构设计
R
K
b
a
A
作图步骤
C0
B0
●
c
N
d
D
L
第四步：求曲柄摇杆机构的外极限位置及杆长
铰销B的外极限位置B0必在的AC0 的直线上。
= 、 =
过相对极点R作RN线,使 ∠ = ∠
= 、 =
则RN与AC0两线的交点即为所求点B0。
一、扭糖机械手机构
一、扭糖机械手机构
1扭结手
扭糖机械手机构组成
一、扭糖机械手机构
1扭结手 2扭结轴
第十一章包装机械设计PPT课件
5. 某食品厂有一制袋式袋装机,其包装袋宽为50mm,使用三角形 成型器,其安装角,求成型器三角板的形状。
6. 在一制袋式袋袋机中,要求能适应袋长100~200mm(每10mm 为一种规格)之间袋长的需要,分配轴每转一转生产一只产品,q=1,试 求热刀的横封直径?
7. 已设计一个偏心链轮不等速回转机构应用于立式连连续制袋式 装机上,其要求适应80~200mm(其中每10mm为一种规格)的袋长, 已知采用链轮的齿数为Z=31,链条节距t=12.7mm,包装机生产能力 为45袋/分,分配轴每一转生产一只产品,要在偏心链轮上进行袋长调 节,每一规格刻度对应的实际长度是多少,最大偏心距为多少? 18
方.( o1o2 为主，从动链轮回转中心连线)。
11. 装配不等速偏心链轮机构时,避免差错的最简单安装方法14 之是。使较小袋工刻度一边靠近链条的从动边,此时应使横封器
的加热器处在热封合工作的瞬间。
12. 当e=0时,横封器中间袋长,传动比等于1,则o 与o1 点重合。
13. 偏心链轮机构调整范围很大，因为调整范围等于
2. 横封器的偏心链轮机构的回转中心距ｇ的改变不仅影响不等 速偏心链轮机构的输入角速度w的极大和极小值,而且影响取得极 大,极小角速度的时刻。
3. 我们知道,翻领成型器引导面的长度b值大时可使薄膜在成型 器上紧贴后所承受的单位压力小,故拉膜运动时,薄膜产生的变形 小,设计时应尽量增加b值。
4. U形成型器的特点是:1)薄膜成型时受的阻力比三角形成型器 大,2)结构比较复杂,3)适用范围不如三角形成型器广。
气体的外溢,改善操作工人的劳动条件。
三、简答题
1. 何谓真空法灌?优点是什么?
2. 试述灌装机的基本组成。
3. 有一单室等压灌装机,若不改这其结构参数,用于常压和单室真 空灌装,问其灌装时间是否改变?为什么?
6. 在一制袋式袋袋机中,要求能适应袋长100~200mm(每10mm 为一种规格)之间袋长的需要,分配轴每转一转生产一只产品,q=1,试 求热刀的横封直径?
7. 已设计一个偏心链轮不等速回转机构应用于立式连连续制袋式 装机上,其要求适应80~200mm(其中每10mm为一种规格)的袋长, 已知采用链轮的齿数为Z=31,链条节距t=12.7mm,包装机生产能力 为45袋/分,分配轴每一转生产一只产品,要在偏心链轮上进行袋长调 节,每一规格刻度对应的实际长度是多少,最大偏心距为多少? 18
方.( o1o2 为主，从动链轮回转中心连线)。
11. 装配不等速偏心链轮机构时,避免差错的最简单安装方法14 之是。使较小袋工刻度一边靠近链条的从动边,此时应使横封器
的加热器处在热封合工作的瞬间。
12. 当e=0时,横封器中间袋长,传动比等于1,则o 与o1 点重合。
13. 偏心链轮机构调整范围很大，因为调整范围等于
2. 横封器的偏心链轮机构的回转中心距ｇ的改变不仅影响不等 速偏心链轮机构的输入角速度w的极大和极小值,而且影响取得极 大,极小角速度的时刻。
3. 我们知道,翻领成型器引导面的长度b值大时可使薄膜在成型 器上紧贴后所承受的单位压力小,故拉膜运动时,薄膜产生的变形 小,设计时应尽量增加b值。
4. U形成型器的特点是:1)薄膜成型时受的阻力比三角形成型器 大,2)结构比较复杂,3)适用范围不如三角形成型器广。
气体的外溢,改善操作工人的劳动条件。
三、简答题
1. 何谓真空法灌?优点是什么?
2. 试述灌装机的基本组成。
3. 有一单室等压灌装机,若不改这其结构参数,用于常压和单室真 空灌装,问其灌装时间是否改变?为什么?
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
辅助包装设备
代号 G B T Z K U
.
2.辅助型号的编制
辅助型号饪包装机械的主要参数、改进设计顺序号和派生 型代号主要参数用阿拉伯数字表示，并取其极限值，当需要表 示二组以上的参数时，用斜线“/”隔开。
(1)派生代号以罗马数字Ⅰ、Ⅱ、Ⅲ……表示。 (2)改进设计顺序号依次用汉语拼音字母A、B、C……表示。 当辅助型号中无主要参数时，在主型号与派生型号或改设计号 之间用短划“-”隔开。第一次设计的产品无顺序号。 (3)包装机械常用的主要参数有充填量、封口尺寸、包装尺 寸、灌装阀头数、生产率等。
.
第三节 包装机械分类和型号编制方法 • 一、包装机械的分类
• 2003年，国家标准局在1986年标准的基础上，修订了包装 机械分类标准，新标准（GB/T 19357-2003）以包装机械产 品主要功能的不同作为划分类别的原则，对包装机械产品进 行分类。各类产品定义详见GB/T 4122.1和GB/T4122.2。
.
第二节 包装机械工业概况
一、我国包装机械工业概况 1．我国包装机械工业概况 解放前，我国包装机械工业基本上是空白。 解放后的前30年间，我国包装机械工业发展相当缓慢。 70年代末逐渐开发了真空包装机、捆扎机、立式制袋-充填-封口机、 糖果包装机和封罐机等，还没有形成包装机械工业体系。 进入80年代，我国先后成立了一些管理机构和行业组织。 90年代以来，包装机械工业每年平均以20%～30%的速度增长， 2006年，中国包装工业继续呈现高位增长，全年共完成工业总产值 4964.02亿元，同比增长23.58%。 包装机械制造业完成246.99亿元，同比增长28.39%； 包装工业在国民经济42个主要工业行业排位中，也由原来最末一位跃 升到目前的第14位，较好的完成了为我国社会消费品零售总额76410亿 元的配套任务和9691亿美元的出口商品的包装需求；其产值已位居全球 第三位，成为名副其实的世界包装制. 造大国。
2．我国包装机械工业的发展趋势 （1）引进、消化、吸收国外先进技术，可加快包装机械国产化 的速度。 （2）大多数企业要重点发展中、小型包装机械。 （3）在包装机械生产中，大量引入高新技术， （4）以满足重点商品的包装为出发点，发展包装机械新品种。
.
二、国外包装机械工业概况
1．国外包装机械工业概况
.
3.包装机械型号的编制格式
主型号
辅助型号
改进设计顺序号
派生型代号 主要参数 迭加项目代号 结构型式代号 分类名称代号
.
第四节 包装机械的组成和特点
包装材料供送系统
被包装物品 供送系统
包装操作执行系统
主传送 系统
成品输 出系统
控制系统 动力机
传动系统 辅助装置 机身
二、包装机械的特点
（1）大多数包装机械结构和机构复杂，运动速度快且动作配合 要求高。
.
三、包装机械的作用
包装机械实现了包装生产的专业化，大幅度地提高生产效率。 包装机械化降低了劳动强度，改善劳动条件，保护环境，节约 原材料，降低产品成本。 保证了包装产品的卫生和安全，提高了产品包装质量，增强市 场销售的竞争力。 延长产品的保质期，方便产品的流通。 产品采用包装机，可减少包装场地面积，节约基建投资 。
.
二、包装机械型号编制方法
GB7311—2003标准是对GB/T 7311—1987《包装机械 型号编制方法》的修订。本标准与GB/T 4122.2—1996 《包装术语 机械》和GB/T 19357—2003《包装机械分 类》，构成包装机械产品三项基础通用性标准。
1.主型号的编制
主型号应依次按包装机械的名称、结构型式的顺序编制；必 要时，也可在其后选加被包装产品、包装材料、包装容器或自 动化程度等代号。
（2）用于食品和药品的包装机要便于清洗，符合药品和食品的 卫生和安全要求。
（3）包装执行机构的工作力一般都较小，所以包装机的电机功 率较小。
（4）包装机一般都采用无级变速装置，以便灵活调整包装速度、 调节包装机的生产能力。
（5）包装机械是特殊类型的专业机械，种类繁多，生产数量有 限。为便于制造和维修，减少设备投资，在包装机的设计中应注意 标准化、通用性及多功能性。
第一章 绪论
授课知识点
◆包装机械的概念、分类和作用 ◆包装机械工业概况 ◆包装机械分类和型号编制方法 ◆包装机械的组成和特点
.
第一节 包装机械的概念、分类和作用
一、包装机械的概念
国家标准GB /T4122.2—1996《包装术语·机械》: 完成全部或部分包装过程的机器，包
装过程包括成型、充填、裹包等主要包 装工序，以及与其相关的前后工序，以 及清洗、干燥、杀菌、贴标、捆扎、集 装和拆卸等前后包装工序，转送、选别 等其他辅助工序。
二、包装机械的分类
按包装机械的自动化程度分类 （1）全自动包装机 （2）半自动包装机。 按包装产品的类型分类 （1）专用包装机 （2）多用包装机 （3）通用包装机
按包装机械的功能分类。 充填机械、灌装机械、裹包机械、封口机械、贴标机械、清 洗机械、干燥机械、杀菌机械、捆扎机械、集装机械、多功能包装 机械、包装材料制造机械、包装容器制造机械，以及完成其它包装 作业的辅助包装机械。 包装生产线。
（6）包装机械的自动化程度高，大部分已采用PLC、单片机控制， 实现了智能化。
主型号以其有代表性汉字的第一个拼音字母表示，遇有重 复字母时，可采用第二个拼音字母以示区别。字母I、O一般不 使用。见表1.2
.
表1.2包装机械主机代号
包装机械分类名称 充填机械 封口机械
多功能包装机 清洗机械 杀菌机械 集装机械
代号 C F D Q S J
包装机械分类名称 灌装机械 裹包机械 贴标机械 干燥机械 捆扎机械
（1）包装机械产量稳定增长。 （2）包装机械产品门类齐全，品种繁多。 （3）包装机械生产自成体系，并向专业化生产方向发展。
2．国外包装机械工业的发展趋势 （1）重点发展食品包装机械。 （2）在系统优化设计的基础上，包装单机向高速化方向发展。 （3）在包装机上广泛应用电子计算机。 （4）满足现代商品包装多样化的需求 （5）包装生产线向柔性自动化和“无人化”过渡。 （6）包装机械企业向专业化和大型化发展，形成若干垄断性生产 基地
代号 G B T Z K U
.
2.辅助型号的编制
辅助型号饪包装机械的主要参数、改进设计顺序号和派生 型代号主要参数用阿拉伯数字表示，并取其极限值，当需要表 示二组以上的参数时，用斜线“/”隔开。
(1)派生代号以罗马数字Ⅰ、Ⅱ、Ⅲ……表示。 (2)改进设计顺序号依次用汉语拼音字母A、B、C……表示。 当辅助型号中无主要参数时，在主型号与派生型号或改设计号 之间用短划“-”隔开。第一次设计的产品无顺序号。 (3)包装机械常用的主要参数有充填量、封口尺寸、包装尺 寸、灌装阀头数、生产率等。
.
第三节 包装机械分类和型号编制方法 • 一、包装机械的分类
• 2003年，国家标准局在1986年标准的基础上，修订了包装 机械分类标准，新标准（GB/T 19357-2003）以包装机械产 品主要功能的不同作为划分类别的原则，对包装机械产品进 行分类。各类产品定义详见GB/T 4122.1和GB/T4122.2。
.
第二节 包装机械工业概况
一、我国包装机械工业概况 1．我国包装机械工业概况 解放前，我国包装机械工业基本上是空白。 解放后的前30年间，我国包装机械工业发展相当缓慢。 70年代末逐渐开发了真空包装机、捆扎机、立式制袋-充填-封口机、 糖果包装机和封罐机等，还没有形成包装机械工业体系。 进入80年代，我国先后成立了一些管理机构和行业组织。 90年代以来，包装机械工业每年平均以20%～30%的速度增长， 2006年，中国包装工业继续呈现高位增长，全年共完成工业总产值 4964.02亿元，同比增长23.58%。 包装机械制造业完成246.99亿元，同比增长28.39%； 包装工业在国民经济42个主要工业行业排位中，也由原来最末一位跃 升到目前的第14位，较好的完成了为我国社会消费品零售总额76410亿 元的配套任务和9691亿美元的出口商品的包装需求；其产值已位居全球 第三位，成为名副其实的世界包装制. 造大国。
2．我国包装机械工业的发展趋势 （1）引进、消化、吸收国外先进技术，可加快包装机械国产化 的速度。 （2）大多数企业要重点发展中、小型包装机械。 （3）在包装机械生产中，大量引入高新技术， （4）以满足重点商品的包装为出发点，发展包装机械新品种。
.
二、国外包装机械工业概况
1．国外包装机械工业概况
.
3.包装机械型号的编制格式
主型号
辅助型号
改进设计顺序号
派生型代号 主要参数 迭加项目代号 结构型式代号 分类名称代号
.
第四节 包装机械的组成和特点
包装材料供送系统
被包装物品 供送系统
包装操作执行系统
主传送 系统
成品输 出系统
控制系统 动力机
传动系统 辅助装置 机身
二、包装机械的特点
（1）大多数包装机械结构和机构复杂，运动速度快且动作配合 要求高。
.
三、包装机械的作用
包装机械实现了包装生产的专业化，大幅度地提高生产效率。 包装机械化降低了劳动强度，改善劳动条件，保护环境，节约 原材料，降低产品成本。 保证了包装产品的卫生和安全，提高了产品包装质量，增强市 场销售的竞争力。 延长产品的保质期，方便产品的流通。 产品采用包装机，可减少包装场地面积，节约基建投资 。
.
二、包装机械型号编制方法
GB7311—2003标准是对GB/T 7311—1987《包装机械 型号编制方法》的修订。本标准与GB/T 4122.2—1996 《包装术语 机械》和GB/T 19357—2003《包装机械分 类》，构成包装机械产品三项基础通用性标准。
1.主型号的编制
主型号应依次按包装机械的名称、结构型式的顺序编制；必 要时，也可在其后选加被包装产品、包装材料、包装容器或自 动化程度等代号。
（2）用于食品和药品的包装机要便于清洗，符合药品和食品的 卫生和安全要求。
（3）包装执行机构的工作力一般都较小，所以包装机的电机功 率较小。
（4）包装机一般都采用无级变速装置，以便灵活调整包装速度、 调节包装机的生产能力。
（5）包装机械是特殊类型的专业机械，种类繁多，生产数量有 限。为便于制造和维修，减少设备投资，在包装机的设计中应注意 标准化、通用性及多功能性。
第一章 绪论
授课知识点
◆包装机械的概念、分类和作用 ◆包装机械工业概况 ◆包装机械分类和型号编制方法 ◆包装机械的组成和特点
.
第一节 包装机械的概念、分类和作用
一、包装机械的概念
国家标准GB /T4122.2—1996《包装术语·机械》: 完成全部或部分包装过程的机器，包
装过程包括成型、充填、裹包等主要包 装工序，以及与其相关的前后工序，以 及清洗、干燥、杀菌、贴标、捆扎、集 装和拆卸等前后包装工序，转送、选别 等其他辅助工序。
二、包装机械的分类
按包装机械的自动化程度分类 （1）全自动包装机 （2）半自动包装机。 按包装产品的类型分类 （1）专用包装机 （2）多用包装机 （3）通用包装机
按包装机械的功能分类。 充填机械、灌装机械、裹包机械、封口机械、贴标机械、清 洗机械、干燥机械、杀菌机械、捆扎机械、集装机械、多功能包装 机械、包装材料制造机械、包装容器制造机械，以及完成其它包装 作业的辅助包装机械。 包装生产线。
（6）包装机械的自动化程度高，大部分已采用PLC、单片机控制， 实现了智能化。
主型号以其有代表性汉字的第一个拼音字母表示，遇有重 复字母时，可采用第二个拼音字母以示区别。字母I、O一般不 使用。见表1.2
.
表1.2包装机械主机代号
包装机械分类名称 充填机械 封口机械
多功能包装机 清洗机械 杀菌机械 集装机械
代号 C F D Q S J
包装机械分类名称 灌装机械 裹包机械 贴标机械 干燥机械 捆扎机械
（1）包装机械产量稳定增长。 （2）包装机械产品门类齐全，品种繁多。 （3）包装机械生产自成体系，并向专业化生产方向发展。
2．国外包装机械工业的发展趋势 （1）重点发展食品包装机械。 （2）在系统优化设计的基础上，包装单机向高速化方向发展。 （3）在包装机上广泛应用电子计算机。 （4）满足现代商品包装多样化的需求 （5）包装生产线向柔性自动化和“无人化”过渡。 （6）包装机械企业向专业化和大型化发展，形成若干垄断性生产 基地
