混凝土楼盖课程设计
混凝土结构课程设计1楼盖

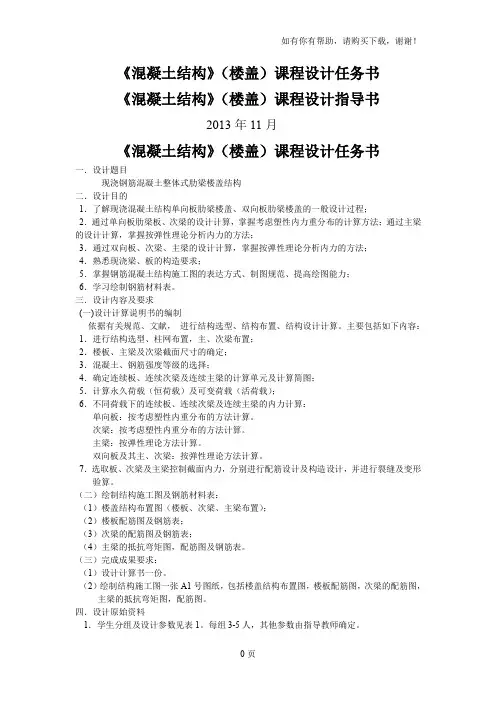

《混凝土结构》（楼盖）课程设计任务书《混凝土结构》（楼盖）课程设计指导书2013年11月《混凝土结构》（楼盖）课程设计任务书一．设计题目现浇钢筋混凝土整体式肋梁楼盖结构二．设计目的1．了解现浇混凝土结构单向板肋梁楼盖、双向板肋梁楼盖的一般设计过程；2．通过单向板肋梁板、次梁的设计计算，掌握考虑塑性内力重分布的计算方法；通过主梁的设计计算，掌握按弹性理论分析内力的方法；3．通过双向板、次梁、主梁的设计计算，掌握按弹性理论分析内力的方法；4．熟悉现浇梁、板的构造要求；5．掌握钢筋混凝土结构施工图的表达方式、制图规范、提高绘图能力；6．学习绘制钢筋材料表。
三．设计内容及要求(一)设计计算说明书的编制依据有关规范、文献，进行结构选型、结构布置、结构设计计算。
主要包括如下内容：1．进行结构选型、柱网布置，主、次梁布置；2．楼板、主梁及次梁截面尺寸的确定；3．混凝土、钢筋强度等级的选择；4．确定连续板、连续次梁及连续主梁的计算单元及计算简图；5．计算永久荷载（恒荷载）及可变荷载（活荷载）；6．不同荷载下的连续板、连续次梁及连续主梁的内力计算：单向板：按考虑塑性内重分布的方法计算。
次梁：按考虑塑性内重分布的方法计算。
主梁：按弹性理论方法计算。
双向板及其主、次梁：按弹性理论方法计算。
7．选取板、次梁及主梁控制截面内力，分别进行配筋设计及构造设计，并进行裂缝及变形验算。
（二）绘制结构施工图及钢筋材料表：（1）楼盖结构布置图（楼板、次梁、主梁布置）；（2）楼板配筋图及钢筋表；（3）次梁的配筋图及钢筋表；（4）主梁的抵抗弯矩图，配筋图及钢筋表。
（三）完成成果要求：（1）设计计算书一份。
（2）绘制结构施工图一张A1号图纸，包括楼盖结构布置图，楼板配筋图，次梁的配筋图，主梁的抵抗弯矩图，配筋图。
四．设计原始资料1．学生分组及设计参数见表1。
每组3-5人，其他参数由指导教师确定。
2．楼面做法：工业仓库：20-25mm 厚水泥砂浆地面；钢筋混凝土现浇楼板；15-20mm 厚石灰砂浆抹底。
现浇混泥土楼盖课程设计
现浇混泥土楼盖课程设计一、课程目标知识目标：1. 让学生理解现浇混凝土楼盖的基本结构原理，掌握其设计方法和施工技术。
2. 使学生掌握楼盖体系中各类构件的作用，了解其相互关系及对整体结构性能的影响。
3. 帮助学生了解现浇混凝土楼盖的材料性能、施工工艺及质量控制标准。
技能目标：1. 培养学生运用理论知识，进行现浇混凝土楼盖设计计算的能力。
2. 提高学生分析楼盖结构问题，提出合理解决方案的能力。
3. 培养学生运用专业软件进行楼盖结构建模、分析和优化设计的能力。
情感态度价值观目标：1. 培养学生对建筑结构工程的兴趣，激发他们热爱专业、追求卓越的精神。
2. 引导学生关注工程质量、安全及环保等方面的问题，提高他们的社会责任意识。
3. 培养学生团队协作精神，提高沟通协调能力，为未来从事相关工作打下基础。
课程性质：本课程为专业实践课程，旨在帮助学生将理论知识与实际工程相结合，提高解决实际问题的能力。
学生特点：学生已具备一定的建筑结构基础知识，具有较强的学习兴趣和动手能力。
教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的主观能动性，提高他们的创新能力和实践操作能力。
通过本课程的学习，使学生能够达到以上所述课程目标，并为后续课程的学习和未来工作打下坚实基础。
二、教学内容1. 现浇混凝土楼盖结构原理：讲解楼盖体系的基本构成，包括梁、板、柱等构件的作用，分析各构件间的相互关系及对整体结构性能的影响。
2. 现浇混凝土楼盖设计方法：介绍楼盖设计的基本流程，包括荷载计算、内力分析、截面设计和配筋计算等内容，结合教材相关章节进行详细讲解。
3. 现浇混凝土楼盖施工技术：讲解楼盖施工的工艺流程，包括模板制作、钢筋绑扎、混凝土浇筑、养护等环节，强调施工质量控制要点。
4. 材料性能与选择：介绍现浇混凝土楼盖所用材料的性能指标，包括混凝土、钢筋等，分析不同材料对楼盖结构性能的影响。
5. 结构分析与优化设计：运用专业软件进行楼盖结构建模、分析和优化设计，提高学生解决实际工程问题的能力。
建筑课程设计混凝土楼盖

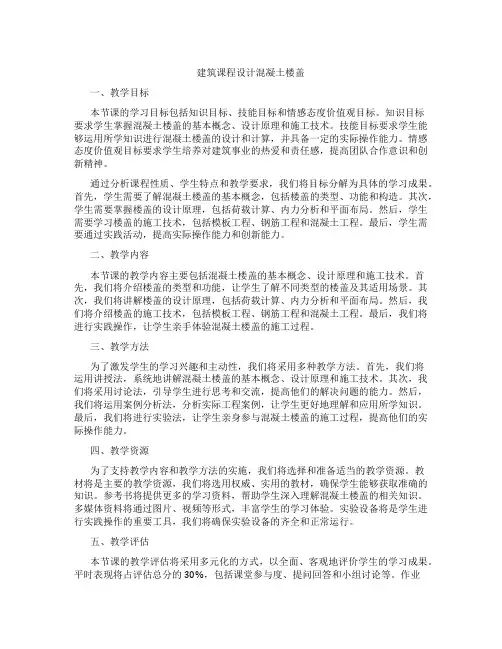

建筑课程设计混凝土楼盖一、教学目标本节课的学习目标包括知识目标、技能目标和情感态度价值观目标。
知识目标要求学生掌握混凝土楼盖的基本概念、设计原理和施工技术。
技能目标要求学生能够运用所学知识进行混凝土楼盖的设计和计算，并具备一定的实际操作能力。
情感态度价值观目标要求学生培养对建筑事业的热爱和责任感，提高团队合作意识和创新精神。
通过分析课程性质、学生特点和教学要求，我们将目标分解为具体的学习成果。
首先，学生需要了解混凝土楼盖的基本概念，包括楼盖的类型、功能和构造。
其次，学生需要掌握楼盖的设计原理，包括荷载计算、内力分析和平面布局。
然后，学生需要学习楼盖的施工技术，包括模板工程、钢筋工程和混凝土工程。
最后，学生需要通过实践活动，提高实际操作能力和创新能力。
二、教学内容本节课的教学内容主要包括混凝土楼盖的基本概念、设计原理和施工技术。
首先，我们将介绍楼盖的类型和功能，让学生了解不同类型的楼盖及其适用场景。
其次，我们将讲解楼盖的设计原理，包括荷载计算、内力分析和平面布局。
然后，我们将介绍楼盖的施工技术，包括模板工程、钢筋工程和混凝土工程。
最后，我们将进行实践操作，让学生亲手体验混凝土楼盖的施工过程。
三、教学方法为了激发学生的学习兴趣和主动性，我们将采用多种教学方法。
首先，我们将运用讲授法，系统地讲解混凝土楼盖的基本概念、设计原理和施工技术。
其次，我们将采用讨论法，引导学生进行思考和交流，提高他们的解决问题的能力。
然后，我们将运用案例分析法，分析实际工程案例，让学生更好地理解和应用所学知识。
最后，我们将进行实验法，让学生亲身参与混凝土楼盖的施工过程，提高他们的实际操作能力。
四、教学资源为了支持教学内容和教学方法的实施，我们将选择和准备适当的教学资源。
教材将是主要的教学资源，我们将选用权威、实用的教材，确保学生能够获取准确的知识。
参考书将提供更多的学习资料，帮助学生深入理解混凝土楼盖的相关知识。
多媒体资料将通过图片、视频等形式，丰富学生的学习体验。
钢筋溷凝土楼盖课程设计
钢筋混凝土楼盖课程设计1.设计资料（1）本设计为一教学楼楼盖（X ×Y = 30m×24m）, 采用整体式钢筋混凝土现浇板肋梁楼盖。
（2）楼面做法: 地砖地面(详细做法见<西南J-3183>), 120mm钢筋混凝土现浇板构造层, 20mm混合沙浆顶棚抹灰。
（3）楼面荷载: 均布荷载原则值为2.0 KN/m2。
（4）材料选用：混凝土强度等级采用C25, 梁中架立钢筋、箍筋、板中所有钢筋采用HPB235, 其他采用HRB335。
(5) 初步主梁高度取800mm, 宽度取300mm, 次梁高度取450mm, 次梁宽度取200mm, 柱子取400mm×400mm。
(6) 板旳弯矩折减系数为0.8,跨中钢筋在距支座边lx／4处截断二分之一。
2.构造布置柱网布置和楼盖梁格布置下图:3.荷载计算恒载原则值: 地面构造做法 1.04 KN/m2120mm钢筋混凝土现浇板0.12×25=3.0 KN/m220mm混合沙浆顶棚抹灰0.02×17=0.34 KN/m2小计: gk=4.38 KN/m2活载原则值: qk = 2.0 KN/m2恒载分项系数γg = 1.2 (可变荷载效应起控制作用) 活载分项系数γq = 1.4恒载设计值: g = 4.38×1.2 = 5.256 KN/m2活载设计值: q = 2.0×1.4 = 2.8 KN/m24.荷载总设计值: p = g + q =5.256 + 2.8 = 8.056 KN/m25.内力计算及截面设计如下式中γs取0.95 , hox = 120 - 20 = 100mm , hoy = 120 - 30 = 90mm, ft =1.27 N／m2fy = 210N／m2 , ρmin = 0.45ft／fy = 0.45×1.27／210 = 0.272%>0.2%Amin = ρmin×bh = 0.272%×1000×120 = 326.4mm2计算区格lx = 4000 - 200 = 3800 ly = 6000 - 300 = 5700n = ly／lx = 3800／5700 = 1.5 , 取α= 0.45 , β= 2.2①内力计算短跨跨中弯矩设计值mx = (0.8p lx2／12)×(3n - 1)／[2(n - 1／4) + 2nβ+ 3α／2 + 2αβ]= (0.8×8.056 ×3.82／12)×(3×1.5 - 1)／[2×(1.5 - 1／4) + 2×1.5×2.2 + 3×0.45／2 + 2×0.45×2.2]= 2.52kN·m／m长跨跨中弯矩设计值my = αmx = 0.45×2.52 = 1.134 kN·m／m短跨支座弯矩设计值m'x = m''x = βmx = 2.2×2.52 = 5.544 kN·m／m长跨支座弯矩设计值m' y= m"y = βmy = 2.2×1.134 = 2.495 kN·m／m②截面设计短跨跨中As = mx／(fyγshox) = 2.52×106／(210×0.95×100) = 126mm2 < Amin实配φ8-150 , 335mm2长跨跨中As = my／(fyγshoy) = 1.134×106／(210×0.95×90) = 63mm2 < Amin实配φ8-150 , 335mm2短跨支座As = m'x／(fyγshox) = 5.544×106／(210×0.95×100) =278mm2 < Amin实配φ8-150 , 335mm2长跨支座As = m' y／(fyγshoy) = 2.495×106／(210×0.95×90) = 139mm2 < Amin 实配φ8-150 , 335mm25.次梁计算（b=200mm,h=450mm）按塑性内力重分布措施计算, 截面尺寸及计算简图见下图：1.荷载板传来旳恒载: 4.38×4.0 = 17.52 kN/m次梁自重: 25×0.×(0.45-0.12) = 1.65 kN/m次梁抹灰: 17×0.02×(0.45-0.12) = 0.22 kN/m恒载原则值: gk=17.52+1.65+0.22 = 19.39 kN/m活载原则值: qk = 2.0×4.0 = 8.0 kN/m2.内力计算:计算跨度（主梁: 300mm×800mm）边跨l01=l n1=6000-300 = 5700mm中间跨l02=l n2=6000-300 = 5700mm①.弯矩计算Ⅰ.边跨跨中α= 0.078 M = 0.078×34.47×5.72 = 87.35kN/mB支座α= -0.105 M = -0.105×34.47×5.72 = -117.59kN/mⅡ.中间跨BC跨跨中α= 0.033 M = 0.033×34.47×5.72 = 36.96kN/mC支座α= -0.079 M = -0.079×34.47×5.72 = -88.47kN/m CD跨跨中α= 0.046 M = 0.046×34.47×5.72 = 51.52kN/mD支座α= -0.078 M = -0.078×34.47×5.72 = -87.35kN/m ②.剪力计算:边支座A β= 0.349 V A = 0.394×34.47×5.7 = 77.41kN/m支座B左β= -0.606 V B左= 0.394×34.47×5.7 = 77.41kN/m 支座B右β= 0.526 V B右= 0.526×34.47×5.7 = 103.35kN/m支座C左β= -0.474 V C左= -0.474×34.47×5.7 = -93.13kN/m支座C右β= -0.500 V C右= 0.500×34.47×5.7 = 98.24kN/m3.配筋①.正截面受弯承载力计算次梁跨中截面按T型截面计算, 其翼缘宽度为:边跨b f' = 1/3×5700 = 1900 < b+s n = 4000mm中间跨b f' = 1900 < 4000mmh = 450mm , h0 = 450-35 = 415mm , h'f = 120mmf c b f'h'f (h0 -h'f /2) = 11.9×1900×120×（415-120/2）= 963.19kN·m > 117.59kN·m故次梁跨中截面均按第一类T型截面计算:b = 200mm , fc = 11.9N/mm2 , f y = 300N/mm2ρmin = 0.45ft/fy = 0.45×1.27/300 = 0.0019 〈0.002 , 取ρmin = 0.2%A min = ρmin×bh = 180mm2Ⅰ.边跨跨中αs= M/(f c b f'h02) = 87.35×106/(11.9×1900×4152) = 0.022 , ξb = 0.022A s= ξb f c b f'h0/f y = 0.022×11.9×1900×415/300 = 688mm2实配5φ14 , 769mm2B支座αs= M/(f c b f'h02) = 117.59×106/(11.9×200×4152) = 0.287 , ξb = 0.347A s= ξb f c b f'h0/f y = 0.347×11.9×1900×415/300 = 1142.4mm2实配2φ12+3φ14+2φ18, 1196mm2Ⅱ.中间跨BC跨中αs= M/(f c b f'h02) = 26.96×106/(11.9×1900×4152) = 0.009 , ξb = 0.009A s= ξb f c b f'h0/f y = 0.009×11.9×1900×415/300 = 281.5mm2实配2φ14 , 308mm2C支座αs= M/(f c b f'h02) = 88.57×106/(11.9×200×4152) = 0.216 , ξb = 0.246A s= ξb f c b f'h0/f y = 0.246×11.9×200×415/300 = 810mm2实配φ14+2φ12+3φ14 , 841mm2CD跨中αs= M/(f c b f'h02) = 51.52×106/(11.9×1900×4152) = 0.013 , ξb = 0.013A s= ξb f c b f'h0/f y = 0.013×11.9×1900×415/300 = 406.6mm2实配3φ14 , 461mm2②.斜截面受剪承载力计算（ρsv,min）0.24×1.27/210 = 0.145%b = 200mm , h0 = 450-35 = 415mm , fc = 11.9N/mm2 , f t = 1.27 N/mm2f yv= 210N/mm2 , h w/b = (415-120)/200 = 1.475 < 40.25βc f c bh0 = .025×1.0×11.9×200×415 = 246.93 kN > 90.05 kN , 截面合格0.7f t bh0 = 0.7×1.27×200×415 = 73.79 kN支座A V = 77.41 kN ,实配φ6-130V cs = 73.79+47.43 = 121.27 kN支座B V B左= 119.07 kN ,实配φ6-130V cs = 73.79+47.43 = 121.27 kNV B右= 103.35 kN ,实配φ6-190V cs = 73.79+32.5 = 106.29 kN支座C V C左= 93.13 kN ,实配φ6-190V cs = 73.79+32.5 = 106.29 kNV C右= 98.24kN ,实配φ6-190V cs = 73.79+32.5 = 106.29 kNρsv = (nA sv1)/(bs) = 2×28.3/(200×190) = 0149% > ρsv,minS < S max = 200mm , d ≥d min = 6mm6.主梁计算（b= 300mm , h = 800mm , 初步确定层高为3900mm）主梁按弹性理论计算:主梁线刚度i b = (30/12)×803/600 = 2133.33 cm3柱线刚度i0 = (40/12)×403/390 = 547 cm3考虑现浇板旳作用, 主梁旳实际刚度为独立梁旳2倍∴i b/i0 = 2×2133.33/547 = 7.8 > 5故主梁视为铰支在柱子顶上旳持续梁, 截面尺寸及计算简图如下:1.荷载由次梁传来旳恒载19.39×6 = 116.34 kN主梁自重25×0.3×(0.8-0.12)×4 = 20.4 kN主梁抹灰17×0.02×（0.8-0.12）= 0.92 kN恒载原则值G k = 137.66kN活载原则值Q k = 6×8 = 48kN恒载设计值G = 1.2×137.66 = 165.19kN活载原则值Q = 1.4×48 = 67.2 kN2.计算跨度3.内力包络图4.配筋①正截面承载力计算主梁跨中截面按T型截面计算, 其翼缘宽度为b f' = 1/2×8000= 4000 < b+s n =6000mmh f' = 120mm , h = 800mm , h0 =760mmF c b'h'f (h0 -h'f /2) = 11.9×4000×120×（760-120/2）= 3998.4kN·m > 345.78kN·m∴主梁跨中截面按第一类T型截面计算。
混凝土楼盖课程设计
混凝土楼盖课程设计一、教学目标本课程的教学目标是让同学掌握混凝土楼盖的基本概念、设计原理和计算方法。
通过本课程的学习，同学们能够理解混凝土楼盖的结构特点，掌握楼盖设计的步骤和技巧，并能够运用相关知识分析和解决实际工程问题。
具体来说，知识目标包括：1.了解混凝土楼盖的定义、分类和结构特点；2.掌握楼盖设计的原理、步骤和计算方法；3.熟悉混凝土楼盖的施工技术和质量控制要点。
技能目标包括：1.能够运用所学知识进行混凝土楼盖的设计和计算；2.能够分析并解决实际工程中遇到的混凝土楼盖问题；3.能够撰写混凝土楼盖设计报告并进行交流。
情感态度价值观目标包括：1.培养同学们对混凝土楼盖工程的兴趣和热情；2.增强同学们对工程安全、质量和美观的意识；3.培养同学们团队协作、创新和持续学习的的精神。
二、教学内容本课程的教学内容主要包括混凝土楼盖的基本概念、设计原理和计算方法。
具体包括以下几个部分：1.混凝土楼盖的定义、分类和结构特点；2.楼盖设计的原理、步骤和计算方法；3.混凝土楼盖的施工技术和质量控制要点；4.实际工程案例分析。
教学大纲安排如下：1.上课1-2周：混凝土楼盖的基本概念和分类；2.上课3-4周：楼盖设计的原理和步骤；3.上课5-6周：混凝土楼盖的计算方法；4.上课7-8周：混凝土楼盖的施工技术和质量控制；5.上课9-10周：实际工程案例分析。
三、教学方法为了提高同学们的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等。
1.讲授法：通过讲解混凝土楼盖的基本概念、设计原理和计算方法，使同学们掌握相关知识；2.讨论法：同学们进行小组讨论，分享学习心得和经验，提高同学们的思考和分析能力；3.案例分析法：分析实际工程案例，让同学们了解混凝土楼盖在工程中的应用，提高同学们解决实际问题的能力；4.实验法：同学们进行混凝土楼盖设计的实验，培养同学们的动手能力和实践能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：《混凝土楼盖设计与施工》；2.参考书：相关论文、规范和工程技术标准；3.多媒体资料：教学PPT、视频和图片等；4.实验设备：计算机、投影仪、实验模型等。
混凝土双向楼盖课程设计
设计及说明主要结果一、截面尺寸确定和结构平面布置1. 截面尺寸确定方法板厚的确定：连续双向板的厚度一般大于或等于（1/40～l/50）lox=4800/50=96～120mm，且双向板的厚度不宜小于80mm，故取板厚为120mm。
主梁的确定：h=(1/12-1/8)lx=400mm-600mm,取h=500又h/b=2-3，则b 取250mm.则次梁取h*b=200mm*400mm柱的确定：有任务书给出 400mm*400mm墙厚的确定：由砌块规格取墙厚200mm2、结构平面布置图双向板肋梁盖由板和支撑梁构成。
根据柱网布置，选取的结构平面布置方案如图1所示。
图 1 结构平面布置板厚：h=120mm主梁：h=500mm b=250mm次梁: h=400mm b=200mm墙厚：200mm设 计 及 说 明主要结果 二、荷载计算1.恒载计算12mm 水磨石： 0.652kN m 18mm 水泥砂浆： 0.018m*203kN m =0.362kN m 15mm 石灰砂浆： 0.015m*173kN m =0.2552kN m 板自重： 0.012m*253kN m =32kN m 恒载标准值： 4.2652kN m 恒载设计值： g=4.2652kN m *1.2=5.1182kN m 活载标准值： 62kN m 活载设计值: q=62kN m *1.3=7.82kN m 合计： p=q+g=12.922kN m 按弹性理论计算有：g’=5.1182kN m +(7.82kN m )/2=9.022kN m q ’=(7.82kN m )/2=3.92kN m三、计算跨度的计算方法和实例1. 计算跨度的计算方法边 跨： ⎪⎪⎭⎪⎪⎬⎫⎪⎪⎩⎪⎪⎨⎧++++=2222min 0b h l b a l l n n 中间跨： ⎭⎬⎫⎩⎨⎧=n cl l l 1.1min 0 2.各区格板计算跨度的计算2.1区格板1计算跨度::ox l ln 30001001252775ln /2/22775250/2200/23000ln /2/22775120/2200/229352935mmlo a b mm lo h b mm lox mm =--==++=++=≤++=++==设 计 及 说 明主要结果 :oy l ln 48001251254550ln /2/24550250/2250/24800ln /2/24550120/2250/247354735mmlo a b mm lo h b mm loy mm=--==++=++=≤++=++==2.2区格板2计算跨度：:ox l 30001.1ln 1.1(3000100125)3025.53000lo lc mmlo mm lox mm==≤=--==:oy l 14735loy mm =同中2.3区格板3计算跨度：:ox l 24001.1ln 1.1(2400250)23652365lo lc mmlo mm lox mm==≤=-==:oy l 14735loy mm =同中2.4区格板4计算跨度::ox l 24001.1ln 1.1(2400250)23652365lo lc mmlo mm lox mm==≤=-==:oy l 14735loy mm =同中2.5区格板5计算跨度::ox l 23000lox mm =同 :oy l 44800loy mm =同2.6区格板6计算跨度::ox l 2935lox mm =同1 :oy l 4800loy mm =同5设计及说明主要结果四、弯矩的计算方法和实例1.弯矩的计算区格 1ox oyl l 2.935m/4.735m=0.62边界条件; 恒：（固定/固定/固定/固定/）活：（固定/固定/铰支/铰支）跨内μ=()xM kN m m(0.0357*9.02+0.0482*3.9)*2.935^2=4.39()yM kN m m(0.0084*9.02+0.0138*3.9)*2.935^2=1.120.2μ=()xM kN m m4.39+0.2*1.12=4.61()yM kN m m1.12+0.2*4.39=2支座边界条件（固定/固定/固定/固定/）()xM kN m m-0.0782*12.92*2.935^2=-8.7()yM kN m m-0.0571*12.92*2.935^2=-6.35区格 2ox oyl l3m/4.735m=0.63边界条件恒：（固定/固定/固定/固定/）活：（固定/铰支/铰支/铰支）跨内μ=()xM kN m m(0.0354*9.02+0.0524*3.9)*3^2=4.71()yM kN m m(0.0087*9.02+0.0116*3.9)*3^2=1.110.2μ=()xM kN m m4.71+0.2*1.11=4.93 kN·m/m()yM kN m m1.11+0.2*4.71=2 .05kN·m/m支座边界条件（固定/固定/固定/固定/）()xM kN m m-0.0777*12.92*3^2=-9.03()yM kN m m-0.0571*12.92*3^2=-6.64课程设计说明书设计及说明主要结果区格 3ox oyl l 2.365m/4.735m=0.5边界条件; 恒：（固定/固定/固定/固定/）活：（固定/铰支/铰支/铰支）跨内μ=()xM kN m m(0.04*9.02+0.0588*3.9)*2.365^2=3.3()yM kN m m(0.0038*9.02+0.0060*3.9)*2.365^2=0.30.2μ=()xM kN m m3.3+0.2*0.3=3.36()yM kN m m0.3+0.2*3.3=0.96支座边界条件（固定/固定/固定/固定/）()xM kN m m-0.0829*12.92*2.365^2=-6()yM kN m m-0.0571*12.92*2.365^2=-4.12区格 4ox oyl l 2.365m/4.8m=0.5边界条件恒：（固定/固定/固定/固定/）活：（铰支/铰支/铰支/铰支）跨内μ=()xM kN m m(0.04*9.02+0.0965*3.9)*2.365^2=4.12()yM kN m m(0.0038*9.02+0.0174*3.9)*2.365^2=0.570.2μ=()xM kN m m4.12+0.2*0.57=4.23()yM kN m m0.57+0.2*4.12=1.39支座边界条件（固定/固定/固定/固定/）()xM kN m m-0.0829*12.92*2.365^2=-5.99()yM kN m m-0.0571*12.92*2.365^2=-4.12课程设计说明书设计及说明主要结果区格 5ox oyl l3m/4.8m=0.63边界条件; 恒：（固定/固定/固定/固定/）活：（铰支/铰支/铰支/铰支）跨内μ=()xM kN m m(0.0354*9.02+0.0524*3.9)*3^2=4.71()yM kN m m(0.0087*9.02+0.0116*3.9)*3^2=1.110.2μ=()xM kN m m4.71+0.2*1.11=4.93()yM kN m m1.11+0.2*4.71=2.02支座边界条件（固定/固定/固定/固定/）()xM kN m m-0.0777*12.92*3^2=-9.03()yM kN m m-0.0571*12.92*3^2=-6.64区格 6ox oyl l 2.935m/4.8m=0.61边界条件恒：（固定/固定/固定/固定/）活：（铰支/固定/铰支/铰支）跨内μ=()xM kN m m(0.0362*9.02+0.0534*3.9)*2.935^2=4.61()yM kN m m(0.0080*9.02+0.0108*3.9)*2.935^2=0.980.2μ=()xM kN m m4.61+0.2*0.98=4.81()yM kN m m0.98+0.2*4.61=1.9支座边界条件（固定/固定/固定/固定/）()xM kN m m-0.0782*12.92*2.935^2=-8.7 kN·m/m()yM kN m m-0.0571*12.92*2.935^2=-6.35 kN·m/m课程设计说明书设计及说明主要结果2. 配筋计算1）跨中配筋计算表1双向板跨中弯矩配筋表注：跨中区格与四周梁整体现浇，则折减%20.边区格板的跨内截面：/ 1.520%1.5 2.010% lob lo lobloblo<≤≤--时，减小；时，减小其中——沿板边缘方向的计算跨度垂直于板边缘方向的计算跨度截面m/(kN･m)h0/mmA S/mm2选配钢筋实配面积/mm2（表中弯矩为计算折减后的值）跨中1区格（不折减）lox方向 4.61 100 180 Ф8@200 252loy方向 2 90 87 Ф6@200 142 2区格（折减80%）lox方向 3.94 100 154 Ф8@200 252loy方向 1.64 90 71 Ф6@200 142 3区格（折减80%）lox方向 2.69 100 105 Ф8@200 252loy方向0.77 90 33 Ф6@200 142 4区格（折减80%）lox方向 3.38 100 132 Ф8@200 152loy方向 1.11 90 48 Ф6@200 142 5区格（折减80%）lox方向 3.94 100 154 Ф8@200 252loy方向 1.62 90 70 Ф6@200 142 6区格（折减90%）lox方向 4.33 100 169 Ф8@200 252loy方向 1.71 90 74 Ф6@200 142课程设计说明书设计及说明主要结果2）支座配筋计算折减方法：/ 1.520%1.5 2.010% lob lo lobloblo<≤≤--时，减小；时，减小其中——沿板边缘方向的计算跨度垂直于板边缘方向的计算跨度支座处的弯矩：（表中为折减后的值）1-2支座 mx`=1/2(-8.7-0.8*9.03)=-7.96kN·m/m2-3支座 my`=1/2(-9.03-6) *0.8=-6.02kN·m/m3-2支座 mx`=-6.02kN·m/m3-4支座 my`=1/2(-4.12-4.12)=-4.12kN·m/m4-5支座 my`=1/2(-5.99-9.03)=-7.51kN·m/m5-4支座 mx`=-7.51kN·m/m2-5支座mx`=1/2(-6.64-6.64)=-6.64kN·m/m1-6支座mx`=1/2(-6.35-0.9*6.35)=-6.03kN·m/m4-4支座mx`=-4.12kN·m/m5-5支座mx`=-6.64kN·m/m6-6支座mx`=-6.35*0.9=-5.72kN·m/m表2支座处弯矩配筋表截面m/(KN.m) Ho/(mm) As/mm^2 选配钢筋实配面积1-2 7.96 100 310 Ф10@200 392.52-3 6.02 100 234 Ф10@200 392.53-2 6.02 100 234 Ф10@200 392.53-4 4.12 100 161 Ф8@200 251.54-5 7.51 100 293 Ф10@200 392.55-4 7.51 100 293 Ф10@200 392.51-6 6.03 100 235 Ф10@200 392.54-4 4.12 100 161 Ф8@200 251.55-5 6.64 100 259 Ф10@200 392.56-6 5.72 100 223 Ф10@200 392.52-5 6.64 100 259 Ф10@200 392.5课程设计说明书设计及说明主要结果五、电算方法和结果对比分析1.PMCAD操作流程开始建立轴网模型构件布置荷载输入设计参数整体组装否楼板计算是否合理是楼板配筋出楼板配筋图结束图2 PMCAD计算流程图图3 整体模型图课程设计说明书设计及说明主要结果2.PMCAD内力结果表3 PKPM计算结果表参数板的编号1 2 3kg（kN m） 4.26kq（kN m） 5.57oxl（mm）4800oyl（mm）3000跨内xM（kN m m） 1.27yM（kN m m） 3.02'xM（kN m m） 2.73'yM（kN m m） 5.96 sxA（2mm）326.81 syA（2mm）326.81实配钢筋φ 8@150 sxA（2mm）335实配钢筋φ 8@150 syA（2mm）335支座'xM（kN m m） 6.64'yM（kN m m）9.05 sxA（2mm）343.64 syA（2mm）474.74 实配钢筋φ10@200 sxA（2mm）393实配钢筋φ 8@100 syA（2mm）503课程设计说明书设计及说明主要结果参数板的编号4 5 6kg（kN m）kq（kN m）oxl（mm）oyl（mm）跨内xM（kN m m）yM（kN m m）'xM（kN m m）'yM（kN m m）sxA（2mm）syA（2mm）实配钢筋sxA（2mm）实配钢筋syA（2mm）支座'xM（kN m m）'yM（kN m m）sxA（2mm）syA（2mm）实配钢筋sxA（2mm）实配钢筋syA（2mm）课程设计说明书设计及说明主要结果3、PMCAD配筋结果图4 PKPM配筋图表4 楼板钢筋表4、与手算对比分析电算弯矩略大于手算弯矩结果。
混凝土楼盖设计课程设计
混凝土楼盖设计课程设计一、教学目标本课程的教学目标是使学生掌握混凝土楼盖设计的理论基础和实际应用能力。
通过本课程的学习，学生应能理解楼盖的设计原理，掌握楼盖设计的计算方法和步骤，并能够运用所学知识进行简单的楼盖设计。
具体来说，知识目标包括：1.掌握楼盖的受力特点和设计原则。
2.理解混凝土楼盖的常见结构和设计要求。
3.熟悉楼盖设计的计算方法和步骤。
技能目标包括：1.能够运用所学知识进行楼盖的设计计算。
2.能够根据设计要求选择合适的楼盖结构和材料。
3.能够进行楼盖设计的图表绘制和文字说明。
情感态度价值观目标包括：1.培养学生的工程责任感和安全意识，使其在设计过程中能够充分考虑结构和安全性。
2.培养学生的创新意识和团队合作精神，使其能够在设计过程中提出合理的方案并与他人合作完成设计。
二、教学内容本课程的教学内容主要包括混凝土楼盖的设计原理、设计方法和实际应用。
具体包括以下几个部分：1.楼盖的受力特点和设计原则：介绍楼盖在荷载作用下的受力特点，以及设计楼盖时应遵循的原则。
2.混凝土楼盖的常见结构和设计要求：介绍混凝土楼盖的常见结构形式，以及各种结构的设计要求和计算方法。
3.楼盖设计的计算方法和步骤：讲解楼盖设计的计算方法和步骤，包括荷载计算、内力计算、截面设计等。
4.楼盖设计的实际应用：通过实际案例分析，使学生能够将所学知识应用于实际楼盖设计中。
为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法相结合的方式进行教学。
具体包括以下几种方法：1.讲授法：通过教师的讲解，使学生掌握楼盖设计的基本原理和计算方法。
2.案例分析法：通过分析实际案例，使学生能够将所学知识应用于实际楼盖设计中。
3.实验法：通过实验，使学生能够直观地了解楼盖的受力特点和设计要求。
4.讨论法：通过小组讨论，培养学生的团队合作精神和创新意识。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用权威、实用的楼盖设计教材，作为学生学习的主要参考资料。
钢筋混凝土现浇楼盖课程设计
钢筋混凝土现浇楼盖课程设计
一、钢筋混凝土现浇楼盖课程设计
混凝土现浇楼盖是建设工程中非常常见和重要的结构形式，其建筑材料在结构工程、
桥梁工程、桥墩工程等都有着广泛的应用，是今天世界范围内的主要建筑材料之一，其在
当今的建筑行业中占据了很重要的位置。
因此，本课程将重点介绍建筑工程现浇混凝土楼盖的设计要求和安装工艺，总结现浇
楼盖结构抗震性能，讨论钢筋混凝土与钢结构现浇楼盖的优缺点并深入讨论现浇混凝土楼
盖的施工技术。
本课程的内容主要包括：
1. 混凝土楼盖材料的类型：现浇混凝土楼盖使用的建筑材料有：混凝土、钢筋、松土、沥青等，各建筑材料的性能、特点、适用性要点、控制要点等要求、应用和技术要求等。
2. 混凝土楼盖设计要求：设计混凝土楼盖主要分为：结构设计原则、结构设计细节、屋面设计原则、屋面设计细节、预制化结构设计等几个方面，结合地形、地质以及建设地
点的环境工况设计混凝土楼盖结构，针对结构、屋面设计等内容，控制现浇混凝土楼盖施
工工艺等要点。
3. 混凝土楼盖施工技术：施工混凝土楼盖要点主要有：做好前期准备工作、按设计
要求进行准确施工、实施质量控制等方面，施工时要注意防止机械损坏、环境污染，确保
施工过程中安全可靠，确保施工质量。
4. 钢筋混凝土结构的抗震性能：介绍钢筋混凝土结构的抗震组成及原理，分析钢筋
混凝土现浇楼盖结构的抗震性能，以及结构抗震设计和减震技术等内容，此外还要注意钢
筋混凝土结构的安全性能及抗震性能等。
5. 与钢结构现浇楼盖的比较分析：比较两种结构的特点和优缺点，结合现场施工情
况以及建筑需求立场，对钢筋混凝土与钢结构现浇楼盖的组合形式等进行分析，并给出合
理的建议。
《混凝土结构设计》课程设计---整体式单向板肋梁楼盖
混凝土结构设计课程设计–整体式单向板肋梁楼盖1. 课程设计概述本次课程设计的任务是设计一个混凝土结构的整体式单向板肋梁楼盖。
该楼盖包括两个部分：一层地面的停车场和上方的公寓。
整个楼盖跨度较大，需要考虑选用何种材料和结构形式。
设计任务涉及到多方面的知识，包括荷载计算、结构形式的选择、截面设计等内容。
2. 设计荷载设计荷载是指在设计结构时需要承载的外部荷载，也是本次课程设计的重点之一。
荷载的计算需要考虑多种因素，包括自重、雪荷载、风荷载、人员活载和车辆荷载等。
在本次设计中，我们假设设计地区为中国南方地区，按照国家标准《建筑结构荷载标准》(GB50009-2012)中的规定进行荷载计算。
设计荷载的详细计算过程在此不作过多赘述。
3. 结构形式的选择在本次课程设计中我们选用整体式单向板肋梁结构。
这种结构形式具有结构高度低、选用方便等特点，适用于跨度较大的建筑物。
在选定结构形式之后，我们需要进行截面设计，以确保结构的强度、刚度和稳定性。
4. 截面设计整体式单向板肋梁结构的截面设计涉及到板、肋、梁的尺寸和配筋参数等内容。
在本设计中，为了实现截面的合理设计，我们采用了软件进行结构分析和计算，最终输出设计结果。
具体的设计细节和流程如下。
4.1. 整体式单向板设计板是整体式单向板肋梁结构中的主要构件之一，其设计需要考虑荷载、结构高度等因素。
在本设计中，板厚度选用10cm，混凝土等级为C30，钢筋混凝土板配筋率为0.5%。
4.2. 肋设计肋的设计主要考虑肋高度和肋跨度两个因素。
在本设计中，肋高度选用25cm，肋跨度选用4m。
钢筋混凝土肋配筋率为1.5%。
4.3. 梁设计梁是整体式单向板肋梁结构中的次要构件，其设计主要考虑梁高度和梁跨度。
在本设计中，梁高度选用40cm，梁跨度选用7m。
梁采用双筋矩形截面设计，钢筋混凝土梁配筋率为2%。
5. 梁柱节点设计梁柱节点是指梁与柱之间连接的部分，其设计需要考虑梁、柱的受力情况。
本设计中采用钢筋混凝土柱，柱径选用45cm，钢筋混凝土柱配筋率为2%。
混凝土课程设计双向板楼盖
混凝土课程设计双向板楼盖一、课程目标知识目标：1. 让学生掌握混凝土双向板楼盖的基本概念、分类及构造原理；2. 让学生了解混凝土双向板楼盖的设计方法、计算步骤和验算标准；3. 使学生了解混凝土双向板楼盖在我国建筑行业中的应用及发展。
技能目标：1. 培养学生运用理论知识，分析混凝土双向板楼盖在实际工程中的问题，并提出解决方案的能力；2. 培养学生运用计算软件，完成混凝土双向板楼盖设计计算和验算的能力；3. 提高学生团队协作能力，通过分组讨论、汇报等形式，培养学生的沟通与表达技巧。
情感态度价值观目标：1. 培养学生对土木工程专业的热爱，增强学生的职业认同感；2. 培养学生严谨的科学态度，树立正确的工程质量意识；3. 增进学生对我国建筑行业的了解，激发学生为我国建筑事业做贡献的意愿。
课程性质分析：本课程属于土木工程专业课程，旨在让学生掌握混凝土双向板楼盖的设计方法，培养学生解决实际工程问题的能力。
学生特点分析：学生已具备一定的力学基础和混凝土结构基本知识，具有较强的学习能力和实践操作能力。
教学要求：结合学生特点和课程性质，将课程目标分解为具体的学习成果，注重理论与实践相结合，提高学生的实际操作能力。
在教学过程中，注重启发式教学，引导学生主动思考，培养学生的创新意识和解决问题的能力。
二、教学内容1. 混凝土双向板楼盖基本概念：介绍双向板楼盖的定义、特点及应用场景，使学生了解双向板的受力特性及结构优势。
2. 混凝土双向板楼盖的分类及构造：分析不同类型的双向板楼盖，讲解其构造要求及设计要点，提高学生对双向板楼盖结构的认识。
3. 设计原理与方法：详细讲解混凝土双向板楼盖的设计原理，包括荷载组合、内力分析、截面设计等，使学生掌握双向板楼盖的设计流程。
4. 计算步骤与验算标准：结合教材内容，指导学生完成双向板楼盖的计算步骤，了解相关验算标准，确保设计的合理性和安全性。
5. 实际案例分析：分析典型混凝土双向板楼盖工程案例，让学生了解实际工程中可能出现的问题及解决方案，提高学生的工程实践能力。
整体式钢筋混凝土楼盖设计课程设计
整体式钢筋混凝土楼盖设计课程设计课程设计任务书一、建筑名称金星金笔厂二、课程设计资料1、结构类型：（1）混合结构，中间为钢筋混凝土柱承重，外墙为承重墙。
（2）框架结构，钢筋混凝土柱承重，外墙为自承重墙。
抗震设防烈度为6度，设计使用年限为50年。
2、层数及立面尺寸层数为4层，中间层为标准层。
首层层高4.2m，其它层层高均为3.9m，女儿墙高0.5m。
室内外高差为0.45m，基础位于室外地坪下1.5m处。
楼梯位于相连建筑中，也可自行布置。
混合结构板伸入墙体120mm，次梁伸入墙体240mm，主梁伸入墙体360mm框架结构柱截面尺寸为500X500mm。
3、结构轴线平面尺寸柱网平面尺寸：3a×b=7.5×5.1，a为板的跨度，板的跨度为2.5m，3a为主梁跨度即主梁的跨度为7.5m，b为次梁跨度即次梁的跨度为5.1m，平面类型一。
4、荷载：楼面可变荷载： 5.0kN/m2楼面水泥砂浆面层20mm，容重19kN/m2；板及梁底石灰砂浆粉刷15mm厚，容重17kN/m2；5、建筑材料：混凝土强度等级为：C30钢筋：直径小于12mm的为HPB300级；直径大于等于12mm的为HRB335级；设计内容连续单向板或双向板的设计计算，可采用塑性设计方法或弹性设计方法计算内力，并绘出配筋草图。
②按弹性或塑性设计方法设计连续次梁，并绘出配筋草图。
③按弹性设计方法设计连续主梁，绘出配筋草图。
④绘制楼盖结构平面布置图（1:100），主要内容包括：现浇板的配筋，梁、柱的布置及编号。
⑤绘制次梁配筋详图，纵剖面比例1：50，横剖面比例1：15；⑥绘制主梁配筋详图，纵剖面比例1：50，横剖面比例1：20；绘制弯矩包络图和材料抵抗图。
，3、平面结构布置3.1 结构平面布置及构件尺寸选择确定主梁的跨度为7.5m,次梁的跨度为 5.1m,主梁每跨内布置两根次梁,板的跨度为2.5m。
根据构造要求，初定截面如下：按跨高比条件要求：板厚h≥L/40，L=2500mm，h≥L/40=2500/40=62.5mm，对工业建筑的楼板，要求h≥70mm，取板厚h=80mm。
混凝土楼盖课程设计配筋图
混凝土楼盖课程设计配筋图一、课程目标知识目标：1. 学生能够掌握混凝土楼盖结构的基本组成和受力特点，理解配筋图的重要性；2. 学生能够描述混凝土楼盖中各类钢筋的布置原则及功能；3. 学生能够运用专业术语，解释混凝土楼盖配筋图的各个部分及其含义。
技能目标：1. 学生能够分析混凝土楼盖的受力情况，并据此正确绘制配筋图；2. 学生能够根据配筋图，进行简单的结构计算，确定合理的钢筋尺寸和间距；3. 学生能够运用现代设计软件，完成混凝土楼盖配筋图的绘制和优化。
情感态度价值观目标：1. 学生通过本课程的学习，培养对土木工程专业的热爱和责任感；2. 学生能够认识到混凝土楼盖配筋图在工程实践中的重要性，增强实际操作的安全意识；3. 学生通过合作学习，培养团队协作精神，提高沟通与表达能力。
课程性质：本课程为土木工程专业高年级专业课程，以实际工程案例为背景，注重理论知识与实践技能的结合。
学生特点：高年级学生已具备一定的基础理论知识，具有较强的自学能力和动手能力。
教学要求：教师应引导学生将理论知识与工程实践相结合，注重培养学生的实际操作能力和创新思维。
通过课程学习，使学生能够独立完成混凝土楼盖配筋图的设计和绘制。
二、教学内容1. 混凝土楼盖结构概述：介绍混凝土楼盖的结构类型、组成及受力特点，对应教材第3章；- 混凝土材料的性质与应用；- 楼盖结构的基本形式及其受力分析。
2. 钢筋的布置原则及功能：讲解混凝土楼盖中各类钢筋的布置原则、功能及相互关系，对应教材第4章；- 钢筋的分类、性能及选用；- 钢筋的布置原则及构造要求。
3. 配筋图绘制方法：学习混凝土楼盖配筋图的绘制方法和步骤，对应教材第5章；- 配筋图的基本组成及其含义；- 配筋图的绘制方法和技巧。
4. 结构计算与优化：介绍混凝土楼盖结构计算方法及配筋图的优化，对应教材第6章；- 楼盖结构内力分析及计算方法；- 钢筋尺寸、间距的确定及优化。
5. 实践操作与案例分析：结合实际工程案例，进行混凝土楼盖配筋图的设计和绘制，对应教材第7章；- 实际工程案例解析；- 学生分组实践，完成配筋图设计和绘制。
混凝土楼盖课程设计6
混凝土楼盖课程设计6一、教学目标本节课的教学目标是让学生掌握混凝土楼盖的基本知识、设计和施工技术，培养学生运用理论知识解决实际问题的能力。
具体目标如下：1.知识目标：（1）了解混凝土楼盖的分类、受力特点和设计原则；（2）掌握混凝土楼盖的设计步骤和方法；（3）熟悉混凝土楼盖施工技术及质量控制。
2.技能目标：（1）能够运用所学知识进行混凝土楼盖的设计计算；（2）具备分析和解决混凝土楼盖施工中问题的能力；（3）学会使用相关软件进行混凝土楼盖的设计和模拟。
3.情感态度价值观目标：（1）培养学生对建筑事业的热爱和责任感；（2）增强学生的创新意识和团队合作精神；（3）提高学生关注建筑安全和质量的意识。
二、教学内容本节课的教学内容主要包括以下几个部分：1.混凝土楼盖的分类和受力特点；2.混凝土楼盖设计的基本原则和方法；3.混凝土楼盖施工技术及质量控制；4.混凝土楼盖设计实例分析。
5.导论：介绍混凝土楼盖的概念、分类和应用范围；6.混凝土楼盖的受力分析：讲解楼盖的受力特点及计算方法；7.混凝土楼盖设计：详细介绍设计步骤、原则及方法；8.混凝土楼盖施工技术：讲解施工工艺、质量控制及验收标准；9.实例分析：分析实际工程中的混凝土楼盖设计及施工问题。
三、教学方法为了提高教学效果，本节课将采用以下教学方法：1.讲授法：讲解混凝土楼盖的基本概念、理论和设计方法；2.案例分析法：分析实际工程中的混凝土楼盖设计及施工案例，提高学生的应用能力；3.讨论法：学生就混凝土楼盖的设计和施工问题进行讨论，培养学生的创新思维和团队协作精神；4.实验法：安排学生参观实验室或现场，了解混凝土楼盖的实验方法和设备。
四、教学资源为了支持本节课的教学，将采用以下教学资源：1.教材：选用权威、实用的教材，如《混凝土楼盖设计与施工》；2.参考书：提供相关领域的参考书籍，如《建筑结构设计手册》；3.多媒体资料：制作课件、动画等多媒体资料，帮助学生形象直观地理解混凝土楼盖的设计和施工过程；4.实验设备：安排学生参观实验室，了解混凝土楼盖实验设备及实验方法。
混凝土楼盖结构课程设计
1.设计材料某多层工业厂房，采用多层混合结构承重体系。
钢筋混凝土柱截面尺寸中柱600×600。
楼盖为整体式钢筋混凝土肋梁楼盖（次梁宽度取250mm,主梁宽度取250mm）其平面图如图所示(1)楼面构造做法20mm厚的水泥砂浆面层，80mm钢筋混凝土现浇板，板底15mm 厚石灰砂浆粉刷层。
(2)活荷载:标准值为6kN/m2，永久荷载：包括梁、板及构造层自重。
钢筋混凝土容重25 kN/m3，水泥砂浆容重20 kN/m3，石灰砂浆容重17 kN/m3，(3)恒荷载分项系数为1.2;活荷载分项系数1.3。
(4)材料选用混凝土采用C25（f c=11.9N/mm2,f t=1.27N/mm2）钢筋梁中受力纵筋采用HRB335级( f y=300N/mm2)；其余采用HPB300级(f y=270N/mm2)。
2.板的计算主梁跨度6m,次梁跨度7.2m 主梁每跨放2个次梁跨度2m板的6000mm/2000mm=3,则可按单向板计算。
2000/40=50因为h>=70所以板的厚度取h=80mm7200/18=400mm,7200/12=600mm 次梁的截面高度取h=450mm 200~300所以截面宽度取b=250mm。
(1)荷载20mm厚的水泥砂浆面层0.02×20kN/m3=0.4kN/m280mm厚钢筋混凝土板0.08×25kN/m3=2.0kN/m215mm厚石灰砂浆粉刷层0.015×17kN/m3=0.255kN/m2合计g k=2.655kN/m2线恒载设计值g=1.2×2.655kN/m=3.186kN/m线活载设计值q=1.3×6kN/m=7.8kN/m即每米板宽g+q=10.986kN/m(2)内力计算ln+h/2=2-0.12-0.25/2+0.08/2=1.795mln+a/2=2-0.12-0.25/2+0.12/2=1.815ml0=1.795m中间跨2-0.25=1.75m计算跨度差(1.795-1.75)m/2m=2.25%<10%，取1m板宽作为单元计算表一连续板各截面弯矩计算表二连续板各截面的配筋计算b=1000mm,h=80mm,h0=80mm-20mm=60mm,α1=1.0 f c=11.9N/mm2 f y=270N/mm23.次梁计算主梁梁高h=650mm>6000/12=500mm,梁宽b=250mm(1)荷载恒载设计值由板传来 3.186kN/m2×2m=6.372kN/m 次梁自重 1.2×25kN/m3×0.25m×(0.45-0.08)m=2.775kN/m 梁侧抹灰 1.2×17kN/m3×0.015m×(0.45-0.08)m×2=0.226kN/mg=9.373kN/m活载设计值由板传来q=7.8kN/m2×2m=15.6kN/m 合计g+q=24.973kN/m(2)内力计算计算跨度边跨l n=7.2m-0.12m-0.25m/2=6.955ml n+a/2=6.955m+0.24m/2=7.075m1.025l n=1.025×6.955m=7.129m>7.075m取l0=7.075m中间跨l0=l n=7.2m-0.25m=6.95m跨度差(7.075m-6.95m)/6.95m=1.8%<10%表三连续次梁各截面弯矩计算连续次梁各截面剪力计算表四(3)截面承载力计算次梁跨内截面按T形截面计算，翼缘计算宽度为边跨b’f=l0/3=7075mm/3=2360mm<b+s0=250mm+2400mm=2650mm第二跨和中间跨b’f=6950mm/3=2320mm梁高h=450mm,h0=450mm-35mm=415mm翼缘厚h’f=80mm判别T形截面类型：按第一类T形截面试算。
混凝土双向板楼盖课程设计
《混凝土结构与砌体结构设计》课程设计报告题目：混凝土双向板肋梁楼盖设计院（系）：城市建设学院专业班级：学生姓名：学号：指导教师：20 17 年 6 月 4 日至20 17 年 6 月 10 日目录一、设计原始资料 (2)1.基本概况 (2)2.楼面构造层做法 (2)3.材料选用 (2)4.柱网尺寸（单位：m） (3)二、结构布置 (3)1．结构布置及构件尺寸选择 (3)2．荷载计算 (3)三、板的计算 (4)1. 弯矩计算 (4)2. 截面配筋计算 (5)3. 配筋计算 (6)四、梁的计算 (7)1.支座弯矩 (7)2.剪力计算 (9)3.配筋计算 (10)4.斜截面受剪承载力计算 (11)五、课程设计成绩评定表 (12)一、设计原始资料混凝土双向板肋梁楼盖设计某金工车间楼盖，采用钢筋混凝土双向板肋梁楼盖结构形式，其柱网布置如下图所示图1-1 楼盖结构平面布置图（ox l =6.0m ，oy l =6.9m ）1. 基本概况该金工车间建于长春郊区，外墙采用490mm 的砖墙，该结构重要性系数为1.0，使用环境类别为2a 类。
2.楼面构造层做法（自上而下）20mm 厚水泥砂浆面层 γ=20kn/m 3 现浇混凝土楼板（厚度由设计者自定） γ=25kn/m 3 15mm 厚混合砂浆天棚抹灰 γ=17kn/m 33.材料选用混凝土：C25 （f c =11.9kn/mm 2） 钢筋：HRB400 （f y =360 kn/mm 2）2.柱网尺寸（单位：m）序号尾数为140，按表格对应尺寸ly=6.9m，lx=6.0m二、结构布置1．结构布置及构件尺寸选择双向板肋梁楼盖由板和支承梁构成。
双向板肋梁楼盖中，双向板区格一般以3-5m为宜，本双向板肋梁楼盖设计双向板区格平面尺寸lx =6.0m ，ly=6.9m，即支承梁短边的跨度为6900mm，支承梁长边的跨度为6000mm.板、次梁和主梁的截面尺寸拟定板厚的确定：连续双向板的厚度一般大于或等于l/50=6000/50=120mm，且双向板的厚度不宜小于80mm，故取板厚为150mm。
混凝土楼盖课程设计施工图
混凝土楼盖课程设计施工图一、课程目标知识目标：1. 让学生掌握混凝土楼盖的基本构造、材料性能及设计原理，能够准确识别并描述混凝土楼盖施工图中的各个部分。
2. 使学生了解混凝土楼盖施工过程中的关键技术要求，包括模板制作、钢筋布置、混凝土浇筑及养护等。
3. 帮助学生掌握混凝土楼盖施工图的绘制方法，能够独立完成简单混凝土楼盖施工图的绘制。
技能目标：1. 培养学生运用专业软件绘制混凝土楼盖施工图的能力，提高其计算机辅助设计技能。
2. 培养学生分析混凝土楼盖施工图问题、解决问题的能力，提高其施工现场实际操作能力。
3. 培养学生团队协作能力，通过分组讨论、协作完成混凝土楼盖施工图的绘制。
情感态度价值观目标：1. 培养学生对建筑行业的热爱，增强其对工程质量的意识，树立良好的职业道德观念。
2. 培养学生严谨、细致、负责任的工作态度，提高其面对复杂工程问题的自信和勇气。
3. 引导学生关注绿色建筑、节能环保等社会热点问题，培养其社会责任感和使命感。
课程性质：本课程为专业实践课程，以混凝土楼盖施工图的绘制与识读为主线，结合实际工程案例，培养学生具备实际操作能力和工程素养。
学生特点：学生具备一定的建筑基础知识，具有较强的学习能力和动手能力，但对混凝土楼盖施工图的绘制与识读尚处于起步阶段。
教学要求：教师应注重理论与实践相结合，采用案例教学、分组讨论等多种教学方法，激发学生学习兴趣，提高课程教学效果。
同时，注重过程评价与终结评价相结合，全面评估学生的学习成果。
二、教学内容1. 混凝土楼盖的基本构造与材料性能：介绍混凝土楼盖的组成、分类及其材料性能，重点讲解混凝土、钢筋等主要材料的技术要求。
教材章节：第二章“建筑结构材料”第二节“混凝土与钢筋”2. 混凝土楼盖设计原理：讲解混凝土楼盖的设计方法、受力分析及计算原则，使学生掌握楼盖设计的基本原理。
教材章节：第三章“混凝土结构设计”第一节“楼盖设计原理”3. 混凝土楼盖施工图绘制：教授混凝土楼盖施工图的绘制方法、符号及标注规范，训练学生独立完成施工图的绘制。
某高层混凝土楼盖课程设计
某高层混凝土楼盖课程设计一、课程目标知识目标：1. 让学生掌握高层混凝土楼盖的结构设计原理，了解楼盖的受力特点及影响因素。
2. 使学生了解高层混凝土楼盖的施工工艺及质量控制要点，掌握相关工程技术规范。
3. 帮助学生了解高层混凝土楼盖的养护、维修及加固技术。
技能目标：1. 培养学生运用所学知识进行高层混凝土楼盖结构设计计算的能力。
2. 提高学生针对高层混凝土楼盖施工过程中问题的分析和解决能力。
3. 培养学生运用现代技术手段进行楼盖结构施工组织与管理的能力。
情感态度价值观目标：1. 培养学生对高层建筑结构工程的兴趣，激发学生主动探究的热情。
2. 培养学生严谨的科学态度和良好的工程职业道德，增强社会责任感。
3. 培养学生的团队协作意识和沟通能力，提高解决实际工程问题的信心。
本课程针对高中年级学生，结合学科特点，以实用性为导向，注重理论与实践相结合。
课程目标旨在让学生掌握高层混凝土楼盖的结构设计、施工及养护维修技术，培养其解决实际工程问题的能力，同时提升学生的科学素养和工程伦理观念，为我国建筑行业培养合格的技术人才。
二、教学内容1. 高层混凝土楼盖结构设计原理- 结构类型与受力特点- 设计荷载及组合- 混凝土及钢筋材料性能- 楼盖截面设计计算2. 高层混凝土楼盖施工技术- 施工工艺流程- 钢筋工程及模板工程- 混凝土浇筑与养护- 施工质量控制要点3. 高层混凝土楼盖养护、维修及加固技术- 混凝土楼盖养护方法- 常见质量问题及处理措施- 楼盖加固技术及案例分析4. 高层混凝土楼盖施工组织与管理- 施工组织设计- 进度计划与资源调配- 质量控制与安全管理- 现场协调与沟通教学内容依据课程目标，以教材为基础，结合工程实际，注重科学性和系统性。
教学大纲明确教学内容的安排和进度，涵盖高层混凝土楼盖的设计、施工、养护、维修及加固等方面，旨在帮助学生全面掌握楼盖工程的技术要点，提高解决实际工程问题的能力。
三、教学方法本课程采用多样化的教学方法，结合讲授法、讨论法、案例分析法、实验法等，旨在激发学生的学习兴趣，提高学生的主动性和实践能力。
