高压交流六氟化硫断路器结构及原理分析
SF6高压断路器结构及工作原理
• 由电动机8与齿轮泵 1产生的高压力油直 接推动活塞3，用来 操作速度不高、操 作功率不大的传动 轴
液压机构原理
LW 10B-252
型断路器的液压
操动方式为分相 操作，三相分别 配有相同的液压 机构，组成元件 如图所示。
液压机构的动作过程
五、液压弹簧操动机构 液压弹簧操动机构是液压与弹簧机构的组合。 工作模块 充能模块 储能模块 控制模块 检测模块
六氟化硫断路器的总体结构
1. SF6断路器的结构有瓷瓶支柱式和落地 罐式两大类。
（1）瓷瓶支柱式的总体结构和常规的瓷瓶
支柱式空气断路器与少油断路器相同，属积木
式结构。现代灭弧室容器多用电工陶瓷，布置
成“T”型、“Y”型、“I”型。
优点：耐压水平高，结构简单，运动部件 少，系列性好。 缺点：重心高，抗震能力较差，使用场合 受到一定限制。 电流互感器要单独装在自己的绝缘支柱上 ，通过空气绝缘的连接线连于断路器上。
四、液压操动机构
1、液压操动机构是用液压油作为能源来进行
操作的机构。其输出力特件与断路器的负载特性 配合较为理想，有自行制动的作用，操作平稳， 冲击震动小，操作力大，需要控制的能量小，较 小的尺寸就对获得几吨或几十吨的操作力。
除此之外，液压机构传动快、动作准确，是当
前高压和超高压断路器操动机构的主要品种。
7、缺点：
a、为使触头分开、电弧刚产生时就有较好的气 吹条件，单压式灭弧室的压气腔应该有一段预压缩 过程，使压气腔中的气压提高后，再打开喷口进行 吹弧。预压缩行程的存在会增大断路器分闸时间。 分断过程中，当操动机构带动动触头系统向下运动 时，压气腔内气体的压力将增高、并从喷口处向外 排出，产生和双压式灭弧装置类似的吹弧效应。 b、为满足压气的要求，需配置大功率的操动机 构。
10kv六氟化硫断路器工作原理
10kv六氟化硫断路器工作原理10kV六氟化硫断路器是一种常用的高压开关设备，用于控制和保护电力系统中的电路。
其工作原理是基于六氟化硫气体的特性，通过控制气体的流动来实现开关的闭合和断开。
六氟化硫是一种无色、无臭、无毒的气体，具有优异的电绝缘性能和电弧灭熄性能。
在正常情况下，六氟化硫气体处于静止状态，不参与电路的传导。
当需要断开电路时，断路器内部的触头打开，导致电弧的产生。
此时，断路器会通过控制气体的流动，使得六氟化硫气体流过电弧，实现对电弧的灭熄。
六氟化硫断路器的工作过程可以分为几个关键步骤。
首先是触头的分离，当需要断开电路时，控制系统会使得断路器内部的触头分离，导致电弧的产生。
接下来，断路器会通过控制气体的流动来控制电弧的移动和灭熄。
具体而言，断路器内部的气体压力会增大，从而使得六氟化硫气体快速流动，并形成一个高速气流。
这个高速气流会将电弧带离断路器的电极，进而消除电弧。
在灭熄电弧的过程中，六氟化硫气体发挥了重要的作用。
由于六氟化硫的电弧灭熄性能优异，当电弧穿过六氟化硫气体时，气体分子与电弧之间会发生电离和复合过程。
这些化学反应会使得电弧能量快速耗散，从而将电弧灭熄。
此外，六氟化硫气体还具有优异的热传导性能，可以迅速吸收电弧的热量，并将其散发到周围环境中。
除了灭熄电弧外，六氟化硫断路器还具备其他重要的功能。
例如，它能够在电路发生故障时迅速断开电路，保护电力设备和人员的安全。
此外，六氟化硫断路器还可以实现电路的分段控制，提高系统的可靠性和灵活性。
总的来说，10kV六氟化硫断路器通过控制六氟化硫气体的流动来实现电路的断开和闭合。
其工作原理基于六氟化硫气体的特性，通过灭熄电弧和保护电路来实现对电力系统的控制和保护。
六氟化硫断路器在电力系统中起着重要的作用，为电力设备的正常运行提供了可靠的保障。
高压六氟化硫断路器工作原理
高压六氟化硫断路器工作原理1. 引言嘿，朋友们，今天咱们聊聊一个听起来像是外星科技的东西——高压六氟化硫断路器，简称“断路器”。
这个大家伙在电力系统中可真是个“保护神”。
你要是没听过，那可就大错特错了！它就像是电力系统里的门神，专门守卫着电流的安全。
今天就跟着我，一起走进这个看似复杂却充满趣味的世界吧！2. 什么是高压六氟化硫断路器？2.1 先来个简单介绍高压六氟化硫断路器，听名字就觉得高大上吧？其实，简单说就是利用六氟化硫（SF6）这种气体来切断电流的设备。
SF6可不是普通的气体，它是一种很神奇的绝缘气体，能在高压环境下表现得像是个“无敌战士”。
当电流出现故障，电流太大，或者系统需要停电时，它就能迅速启动，保护电网的安全。
2.2 小知识科普大家知道吗？六氟化硫的绝缘能力可谓是数一数二的，电气性能那是相当优秀。
而且，这种气体不易受潮，不容易老化，使用寿命超级长，简直就是电力系统的“长青树”。
所以说，这种断路器在变电站和配电房里可是必不可少的哦！3. 工作原理3.1 断路器的构造好啦，接下来咱们来聊聊这个高压六氟化硫断路器是怎么工作的。
首先，咱们得看看它的“家底”。
断路器主要由壳体、灭弧室、操作机构和绝缘气体几个部分组成。
就像一个人需要骨骼、肌肉和大脑，断路器也得有这些部件才能正常工作。
3.2 工作过程揭秘那么，实际工作的时候，它是如何操作的呢？假如电流突发异常，像是突如其来的“流氓”，这时候，断路器就会迅速反应。
它的操作机构就像是一个灵敏的神经系统，马上感知到电流的变化，然后迅速将灭弧室的开关打开。
接着，SF6气体就会迅速充满灭弧室，形成一个强大的绝缘屏障，确保电流不会继续流动。
然后，气体在高温高压的环境下，与电弧相遇，迅速灭弧，咻的一声，电流就被切断了！你想，真是又快又稳，简直是像变魔术一样。
这个过程可以说是瞬息之间，电流就被制止，保护了电网的安全，真是了不起啊！4. 总结在高压电力系统中，高压六氟化硫断路器就像是一位老道的守护者，不管电流如何疯狂，它总能保持冷静，迅速应对。
SF6讲义_断路器基本结构
SF6讲义_断路器基本结构SF6（六氟化硫）断路器是一种高压开关设备，常用于电力系统中的变电站和输电线路中。
它的主要功能是在系统中断开或接通电路，并保护电力设备免受故障或过载的损害。
下面是关于SF6断路器的基本结构的详细讲义。
一、SF6断路器的基本构造SF6断路器由以下主要部分组成：1、绝缘体罩：绝缘体罩是将断路器内部与外界环境隔离的部分，通常由瓷质或绝缘弧罩组成。
2、断路器主体：断路器主体是SF6断路器的核心部分，包括固定触头、活动触头、熔断器、弹簧机构等。
断路器主体通常由金属材料制成，以确保其良好的导电性能和机械强度。
3、电磁铁：电磁铁是用来关闭或分离断路器触头的部分，通常由磁铁线圈和可移动铁芯组成。
当线圈通电时，磁场将铁芯吸引向触头，使其接通或断开电路。
4、操作机构：操作机构是控制和操作断路器的部分，通常由手动或电动机构组成，可以实现断路器的开关操作和状态监测。
5、SF6气体系统：SF6气体系统是为绝缘和灭弧提供气体的部分，通常包括SF6气体压力容器、过滤器、干燥器等。
气体系统能够维持合适的SF6气体压力和纯度，以确保断路器的正常运行。
二、SF6断路器的工作原理SF6断路器的工作原理主要有以下几个步骤：1、合闸：当断路器关闭时，电磁铁线圈通电，磁场将可移动铁芯吸引向触头，使其接触，电路闭合。
同时，SF6气体在触头之间形成绝缘层，以防止电流过载和火花放电。
2、分闸：当断路器断开时，电磁铁线圈断电，磁场消失，可移动铁芯受到弹簧机构的作用逐渐离开触头，电路打开。
此时，SF6气体将扩散和灭弧，避免产生电弧或火花。
3、灭弧：当断路器打开时，可能会产生电弧或火花。
SF6气体在电弧发生时会立即吸收电弧的能量，同时生成高热和化学火焰来灭弧。
这种灭弧能力使得SF6断路器能够处理高电流和高电压的电路。
三、SF6断路器的优势SF6断路器相比其他类型的断路器具有以下优点：1、高绝缘性能：SF6气体具有良好的绝缘性能，可以防止电弧和火花的产生，从而提供可靠的绝缘保护，尤其适用于高压系统。
高压六氟化硫断路器的结构及原理介绍
高压六氟化硫断路器的结构及原理介绍【摘要】本文介绍了户外高压六氟化硫断路器的结构特点，并对原理和应用进行了介绍。
【关键词】高压六氟化硫断路器；结构；原理近年来，高压六氟化硫断路器在变电站中不断普及应用。
它是输变电线路中的重要设备之一，它不仅可以在系统发生故障时，迅速地切除故障电流，减少停电范围，防止事故扩大，保证系统安全运行。
而且可以切断与闭合高压电路的空载电流和负载电流。
高压六氟化硫断路器是采用高绝缘性能的六氟化硫气体作为绝缘和灭弧介质的新型高压断路器，具有工作电流大、开断能力强、绝缘水平高、断口电压高、噪音小、重量轻、结构尺寸小和检修周期长等传统油断路器和压缩空气断路器无法比拟的优点，因此被大量应用于电力系统中。
1 高压六氟化硫断路器基本结构和灭弧原理户外交流高压六氟化硫断路器由导电部分、灭弧单元、绝缘部件、操动结构、电气控制和辅属连接装置等六部分组成。
按断路器结构可分为罐式（TGCB）和瓷柱式（PGCB）。
1.1 罐式高压六氟化硫断路器（TGCB）罐式高压六氟化硫断路器灭弧单元安装在与低电位相连的金属罐体内，罐体上部安装进出线套管。
整个断路器本体内充一定压力的SF6气体，保证内部绝缘能力，使带电部位与罐体绝缘。
罐式高压六氟化硫断路器可在进出线套管下部安装套管式电流互感器。
有时为了减少传统电站设计的占地面积，可将罐式断路器、隔离开关、接地开关、避雷器和电压互感器进行组合，形成敞开式组合电器，大大减少了占地面积和检修时间。
罐式断路器的重心低，抗震效果好，现公认的可抗0.9g地震。
适应环境能力强，在低温地区可在罐体外部加装加热带，以满足开断能力。
但是罐式断路器壳体所用金属很多，用六氟化硫气体量大，价格比瓷柱式断路器高，因此在设计选型时，须进行全面考虑，选择一种“性价比”高的断路器。
1.2 瓷柱式高压六氟化硫断路器（PGCB）瓷柱式高压六氟化硫断路器灭弧单元装在灭弧瓷套内，使处于高电位的触头、导电部分和灭弧室与低电位绝缘，绝缘支柱瓷套安装在接地的支架上。

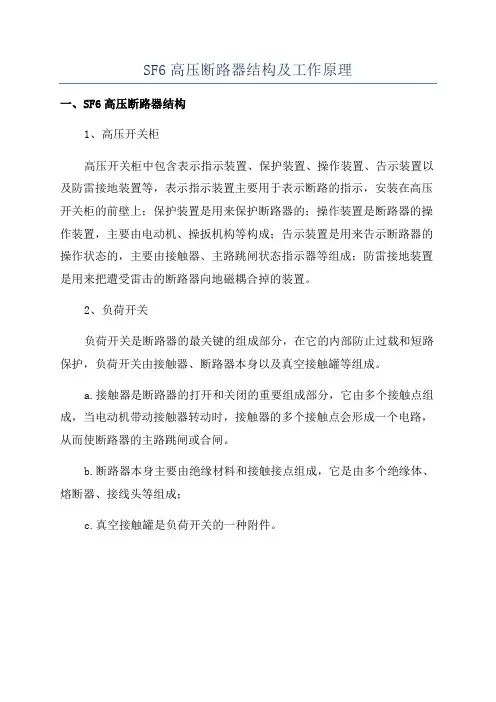

SF6高压断路器结构及工作原理
SF6高压断路器结构及工作原理
一、SF6高压断路器结构
1、高压开关柜
高压开关柜中包含表示指示装置、保护装置、操作装置、告示装置以及防雷接地装置等，表示指示装置主要用于表示断路的指示，安装在高压开关柜的前壁上；保护装置是用来保护断路器的；操作装置是断路器的操作装置，主要由电动机、操扳机构等构成；告示装置是用来告示断路器的操作状态的，主要由接触器、主路跳闸状态指示器等组成；防雷接地装置是用来把遭受雷击的断路器向地磁耦合掉的装置。
2、负荷开关
负荷开关是断路器的最关键的组成部分，在它的内部防止过载和短路保护，负荷开关由接触器、断路器本身以及真空接触罐等组成。
a.接触器是断路器的打开和关闭的重要组成部分，它由多个接触点组成，当电动机带动接触器转动时，接触器的多个接触点会形成一个电路，从而使断路器的主路跳闸或合闸。
b.断路器本身主要由绝缘材料和接触接点组成，它是由多个绝缘体、熔断器、接线头等组成；
c.真空接触罐是负荷开关的一种附件。
高压交流六氟化硫断路器结构及原理分析
瓷柱 式 断 路 器 又 分 为 三 相 机 械 联 动 式 和 三 相 电 气 联 动 式 。三 相 机 械 联 动 式 由 三 个 单 极 断 路 器 同 装 于 一 个 框 架 上， 三极共用 一个操 动机构 ， 机 构 通 过 拐 臂 以 及 相 间 的 拉 杆 实现 三相机械 联 动 ， 大 大 提 高 了 产 品 的 稳 定 性 。 三 相 电 气 联 动 式 包 括 三 相 完 整 的单 极 断 路 器 ， 每 极 断 路 器 包 括 灭 弧 式、 支柱 、 操动机构 和底架 ， 外形呈“ ｌ ” 形布 置。 图 ３ Ｌ Ｗ２ ４ －２ ５ ２ ／ Ｔ ４ ０ ０ ０ －５ ０高 压 交 流 罐 式 罐 式 断 路 器 也 分 为 三 相 机 械 联 动 式 和 三 相 电 气 联 动 六 氟 化硫 断路 器 （ 三 相 电 气 联 动式 ） 式 。 三 相 机 械 联 动 式 由 三 个 单 极 断 路 器 同 装 于 一 个 框 架 力， 高速的 Ｓ Ｆ ６ 气 体 通 过 喷 口 吹 向 电弧 ， 从 而 达 到 熄 弧 的 效 上， 三极共 用一个操 动机构 ， 机 构 通 过 拐 臂 以 及 相 间 的 拉 杆 果 。 实现 三 相 机 械 联 动 ， 大 大 提 高 了 产 品 的 稳 定 性 。 三 相 电 气 开断小电流 时 ， 当动 、 静 弧 触 头分 开时 ， 熄 灭 小 电 流 和 联 动式包括 三相完 整 的单 极断 路器 ， 每 极 断 路 器 包 括 灭 弧 负载 电 流 所 需 的 灭 弧 压 力 由 活 塞 压 缩 压 气 缸 内 的 Ｓ Ｆ ６气 式、 支柱 、 操动 机构和底架 ， 外形呈反“ ” 形布 置。 体， 经 过 喷 口吹 向 电 弧 处 ， 并 在瞬 间将 其熄 灭 ， 并 保 持 低 的
高压真空断路器、六氟化硫断路器结构及工作原理
高压真空断路器、六氟化硫断路器结构及工作原理一、概述在电力系统中，断路器是非常重要的设备，用于控制和保护电力系统中的电器设备和输电线路。
高压断路器能够在电气故障时迅速切断电路，保护电力设备和人身安全。
而高压真空断路器和六氟化硫断路器是目前比较常见的两种高压断路器，在电力系统中发挥着重要的作用。
二、高压真空断路器的结构及工作原理1. 结构高压真空断路器主要由断路器本体、操作机构和控制器三部分组成。
断路器本体包括断路器主体、真空瓶和连接线路等，在工作时可靠地隔离电路，具有较高的绝缘强度和耐压能力。
操作机构负责断路器的远程操作，通过操作机构可以实现断路器的合闸和分闸操作。
控制器用于监测断路器的工作状态和控制操作机构的动作，以实现对断路器的远程控制和监测。
2. 工作原理高压真空断路器利用真空瓶中的高真空度和良好的绝缘性能来实现电路的断开和合并。
当断路器需要分闸时，操作机构通过电磁力作用使得静触头和动触头分离，而在这一瞬间，真空瓶内部的高真空度可以有效地隔离电路，实现电流的迅速切断。
而合闸时，操作机构则将静触头和动触头紧密闭合，真空瓶中的高真空度可以保障电路的可靠通电。
三、六氟化硫断路器的结构及工作原理1. 结构六氟化硫断路器主要由断路器本体、六氟化硫气体室和控制箱三部分组成。
断路器本体包括断路器主体和连接线路等，其中断路器主体包含静触头、动触头、弹性机构等部件，用于实现电路的断开和合并。
六氟化硫气体室负责储存和释放六氟化硫气体，而控制箱则用于监测断路器状态和控制断路器的操作。
2. 工作原理六氟化硫断路器利用六氟化硫气体的优异绝缘和灭弧性能来实现电路的断开和合并。
在分闸操作时，断路器的操作机构使得静触头和动触头分离，然后六氟化硫气体被释放到断路器的弧室内，形成被电弧击穿的“六氟化硫气体套”，从而有效地隔离了电路。
而在合闸操作时，动触头和静触头轴承装置使得两者可以紧密闭合，六氟化硫气体的扩散也能够快速灭弧。
六氟化硫断路器工作原理
六氟化硫断路器工作原理
六氟化硫断路器是一种常用的高压断路器，其工作原理如下：
1. 高压缺陷产生：当高压电力系统中出现故障或短路时，会产生大量的电弧和电流，可能导致设备损坏或火灾事故。
2. 电弧灭弧室：六氟化硫断路器中的电弧灭弧室是关键部件。
当电流超过设定值时，断路器会迅速分离触头，形成一个间隙。
此时，电流产生的电弧会在室内形成。
3. 电弧灭弧过程：六氟化硫断路器中的电弧灭弧室内注入一定量的六氟化硫气体，使电弧得以扩散和灭弧。
六氟化硫气体具有良好的电弧灭弧性能，能够将电弧温度迅速降低到不足以维持电弧的温度。
4. 电弧灭弧后处理：一旦电弧被扩散和灭弧，断路器会通过电磁力将触头重新闭合，恢复电路的正常工作状态。
同时，六氟化硫气体会吸收电弧能量，使其温度降低到安全范围内。
5. 继续供电：在电弧灭弧之后，六氟化硫断路器能够继续为电路提供正常的电力供应。
如有必要，断路器可以通过控制系统进行再次断开。
总结起来，六氟化硫断路器的工作原理是通过电弧灭弧室内的六氟化硫气体注入，迅速降低和灭除电弧温度，以保护高压电力系统设备和确保电力供应的连续性。
六氟化硫断路器结构及其作用原理
六氟化硫断路器结构及其作用原理六氟化硫（SF6）是一种高热稳定性，无色无味的气体，是目前应用最广泛的绝缘介质之一、六氟化硫断路器是利用六氟化硫的优良绝缘性能和高的电弧灭弧能力来实现断开和合闸电路的一种设备。
下面将详细介绍六氟化硫断路器的结构及其作用原理。
一、六氟化硫断路器的结构1.外壳：六氟化硫断路器通常由一个外壳来封装所有内部组件，保护它们免受外部环境的影响。
2.真空断路器：真空断路器是六氟化硫断路器的主要组成部分之一，用于切断电路中的电流。
真空断路器基本上是一个密封的容器，容器内的真空度非常高，这样可以有效防止电弧的产生和维持，从而实现电流的断开。
3.六氟化硫柜：六氟化硫柜是一个由环氧树脂浇注而成的特殊箱体，用于固定和隔离真空断路器、冷却装置和其他设备。
4.冷却装置：在六氟化硫断路器中，由于电流的变化会产生热量，因此需要冷却装置来冷却设备，以保持正常的工作温度。
5.操作机构：操作机构是六氟化硫断路器的另一个重要组成部分，用于控制断路器的开启和关闭。
一般来说，操作机构包括手动操作机构和电动操作机构。
6.防爆装置：为了防止发生严重的事故，六氟化硫断路器通常配备有防爆装置，一旦发生异常情况，防爆装置会迅速切断电流，避免进一步的事故。
二、六氟化硫断路器的作用原理1.绝缘性能：六氟化硫气体具有很高的电绝缘性能，可以有效地阻止电流通过。
2.电弧灭弧能力：当电流中断时，可能会产生电火花或电弧，这可能导致严重的事故。
六氟化硫气体具有良好的电弧灭弧能力，可以迅速将电弧灭掉，并实现电流的安全断开。
当六氟化硫断路器处于正常工作状态时，电流会通过真空断路器和六氟化硫柜，这时六氟化硫气体保持正常的绝缘状态。
当需要断开电路时，操作机构会触发六氟化硫断路器的断开动作，使真空断路器中断开电流。
在电流中断的同时，电弧由于六氟化硫气体的高弧光容量而迅速灭掉，从而实现安全的电流断开。
总之，六氟化硫断路器通过六氟化硫气体的绝缘性能和高的电弧灭弧能力，实现了对电流的安全断开，保护了电力设备和人员的安全。
六氟化硫断路器
六氟化硫断路器一、六氟化硫断路器六氟化硫断路器是利用六氟化硫气体作为绝缘介质和灭弧介质的新型高压断路器。
纯净的六氟化硫气体是无色、无嗅、不燃、无毒的惰性气体，具有良好的绝缘性能和灭弧性能，其灭弧能力比空气高一百倍。
六氟化硫断路器是利用高压力的六氟化硫气体，在灭弧室的喷口及触头间形成高压气流来吹灭电弧的，吹弧用的六氟化硫气体压力高达1～1。
5MPa。
二、六氟化硫断路器的结构结构图结构特点1、开断能力强六氟化硫断路器是通过吹出SF6气体来完成吹弧，它的吹弧速度快、燃弧时间短、开断电流大，能有效保护中、高压电路的安全.六氟化硫断路器在断开电容或电感电流后,不存在重燃和复燃的危险。
2、电气寿命长50kA满容量连续开断可达19次，累计开断电流可达4200kA,检修周期长，适于频繁操作。
3、绝缘水平高六氟化硫气体在0。
3MPa气压时，通过了各种绝缘试验并有较大裕度。
累计开断电流3000kA以后，在0。
3MPa气压下每个断口还可耐受工频电压250kV达1min，将六氟化硫气体减至零表压仍可耐受工频电压166。
4kV5min。
4、密封性能好六氟化硫气体含水量低;灭弧室、电阻和支柱分成独立气隔，现场安装时不用打开,安装好后用自动接头连通;安装检修方便,并可防止脏物和水分进入断路器内部。
5、操作功率小，缓冲平稳机构工作缸与灭弧动触头的传动比为1：1,机构特性稳定。
机构特性稳定性可达3000次，机构寿命研究试验做到10000次，操作噪声小于90dB。
三、六氟化硫断路器的作用六氟化硫断路器适用于开断重要负荷的场所，作为发电厂、变电所等输变电系统的控制和保护开关，亦可作为电力系统的控制和保护之用的联络断路器。
四、六氟化硫断路器的优缺点1、优点：开断能力强，断口电压便于做得较高，允许连续开断次数较多,适于频繁操作，噪音小。
无火灾危险等。
2、缺点：它的电气性能受电场均匀程度及水分等杂质影响特别大，故对SF6断路器密封结构。
元件结构及SF6气体本身质量的要求相当严格。
六氟化硫断路器结构及其作用原理讲解
为什么SF6气体可用作断 路器的灭弧介质？
•
SF6是一种无色、无嗅、和不可燃的惰性气体，
化学性质非常稳定，它之所以被用作断路器的灭弧
介质，是因为它具有以下特性：
• 1、绝缘性能好。由试验得知，在相同气压下，
•
SF6气体的击穿强度为空气的2.5~3倍；当
•
压力为0.26MPa（2.65ata）时，其击穿强
质，对有机材料与金属腐蚀，不有一些分解物是毒物质， 随含水量增加而增加；在SF6断路器内放置既能吸附水分 又能吸附低氟化合物的吸附剂。（使用后不可烘潮再生处 理）
• SF6气体击穿电压高于空气的原因 ；是因为SF6气体具有 负电特性，即当周围有电子存在时，能为SF6气体捕获而 成负离子，由于SF6是重气体，在电场作用下流动迟缓， 不象电子那样容易加速而使气体在电场作用下击穿。
SF6断路器的结构及其作 用原理
16010426 李蕴力
断路器
断路器是指能够关合、 承载和开断正常回路条 件下的电流，并能关合 、在规定的时间内承载 和开断异常回路条件（ 包括短路条件）下的电 流的开关装置。
断路器的分类
•
按操作方式分：有电动操作、储能操作和手动操
作；
•
按结构分：有万能式和塑壳式；
•
按使用类别分：有选择型和非选择型；
•
按灭弧介质分：有油浸式、真空式和空气式；
•
按动作速度分：有快速型和普通型；
•
按极数分：有单极、二极、三极和四极等；
•
按安装方式分：有插入式、固定式和抽屉式等。
六氟化硫
• SF6气体比空气重5.135倍,一个大气压时，其沸 点为-60℃。在150℃以下时,SF6有良好的化学 惰性，不与断路器中常用的金属、塑料及其他 材料发生化学作用。在大功率电弧引起的高温 下分解成各种不同成分时，电弧熄灭后的极短 时间内又会重新合成。 SF6的介电强度很高,且 随压力的增高而增长。SF6 灭弧性能好，在一 个简单开断的灭弧室中，其灭弧能力比空气大 100倍。
_六氟化硫断路器和全封闭组合电器的构造及原理
_六氟化硫断路器和全封闭组合电器的构造及原理六氟化硫断路器和全封闭组合电器是一种常用于高压电力系统的开关设备，用于分断和隔离电路以进行维护、检修、故障排除等工作。
本文将介绍六氟化硫断路器和全封闭组合电器的构造及工作原理。
六氟化硫断路器是一种高压断路器，其构造包括气体隔离室、真空断路室、操作机构和电流互感器。
气体隔离室通过六氟化硫气体绝缘电路，能够防止放电现象的发生。
真空断路室由真空电室组成，能够实现快速断开电路。
操作机构包括电动机、机械传动装置等，用于控制和操作断路器的开关动作。
电流互感器用于测量和监控电流大小。
六氟化硫断路器的工作原理是通过操作机构控制气体隔离室和真空断路室的开闭状态，实现电路的分断和合闸。
当需要断开电路时，操作机构会关闭气体隔离室和真空断路室，并将气体隔离室内的六氟化硫气体抽至真空断路室中。
在断开电路的瞬间，真空断路室内的真空状态能够迅速熄灭电弧，实现电路的快速断开。
当需要合上电路时，操作机构会打开气体隔离室和真空断路室，使得电路恢复通电状态。
全封闭组合电器是一种集成了断路器、负荷开关、电源开关等功能的设备。
它的构造包括可靠绝缘边界、低压室、断路室和辅助室。
可靠绝缘边界用于实现设备的隔离和防护。
低压室包括低压开关和低压设备，用于控制和保护电器的低压部分。
断路室内安装有断路器装置，用于断开和合上电路。
辅助室包括控制、监测、保护等装置，用于实现对电器的控制和维护。
全封闭组合电器的工作原理是通过控制低压室内的低压开关和低压设备，实现对断路室内断路器的控制。
当需要断开电路时，操作低压开关会切断电器的电源，使得断路器内部的开关装置失电，并实现电路的断开。
当需要合上电路时，低压开关会重新恢复供电，并使得断路器内的开关装置闭合，实现电路的合闸。
总的来说，六氟化硫断路器和全封闭组合电器都是常用于高压电力系统的开关设备。
它们的构造和工作原理各有不同，但都能实现对电路的断开和合闸，为高压电力系统的运行和维护提供了重要的技术支持。
高压真空断路器、六氟化硫断路器结构及工作原理 -回复
高压真空断路器、六氟化硫断路器结构及工作原理-回复高压真空断路器和六氟化硫断路器是电力系统中常见的断路器设备，用于保护电力系统的稳定运行和可靠性。
本文将围绕这两种断路器的结构和工作原理展开论述，以便更好地了解它们在电力系统中的重要作用。
一、高压真空断路器高压真空断路器是一种使用真空作为灭弧介质的开关设备，其主要结构包括断路器本体、操作机构和断路器控制系统。
以下将分别介绍其各个部分的结构和功能。
1. 断路器本体：断路器本体由固定触头、动触头和真空灭弧室组成。
固定触头和动触头由高压电缆连接外部的电力系统。
真空灭弧室由绝缘材料制成，内部真空度较高，以确保灭弧效果。
2. 操作机构：操作机构包括离合器、机构传动机构和触头传动机构。
离合器用于手动操作断路器的开关动作，机构传动机构用于将手动操作转化为真空灭弧室内触头的动作，触头传动机构用于控制触头的接通和分离。
3. 断路器控制系统：断路器控制系统负责监控断路器的状态和控制断路器的动作。
系统包括控制面板、保护装置、电气驱动装置等。
高压真空断路器的工作原理如下：当电力系统中出现故障时，控制系统会接收到故障信号，并发出指令使断路器进行动作。
首先，离合器操作使断路器的动作机构启动，将机构传动传递给触头传动机构，使动触头与固定触头相接触。
接着，断路器控制系统会提供开断信号，通过电气驱动装置将动作传递给断路器本体，控制触头的分离。
这样，电力系统中的故障电流就被打断，保护电力设备免受损坏。
二、六氟化硫断路器六氟化硫断路器是一种使用六氟化硫作为灭弧介质的断路器设备，其主要结构包括断路器本体、操作机构和断路器控制系统。
以下将分别介绍其各个部分的结构和功能。
1. 断路器本体：断路器本体是六氟化硫断路器的主要组成部分，由固定触头、动触头和六氟化硫灭弧室组成。
固定触头和动触头连接到电力系统，六氟化硫灭弧室则负责在断路操作时将电流灭弧。
2. 操作机构：操作机构包括离合器、机构传动机构和触头传动机构。
SF6高压断路器结构及工作原理参考文档
SF6高压断路器结构及工作原理参考文档一、SF6高压断路器的结构1.断路器本体断路器本体是SF6高压断路器的核心组成部分，主要由固定触头、可移动触头和电气隔离器构成。
(1)固定触头固定触头一般由铜制成，用于接入电流。
它需要具备良好的导电性能和热稳定性。
(2)可移动触头可移动触头一般由电动机驱动，通过操作机构的升降运动来实现与固定触头的接触和分离。
在触头分离时，断路器可以实现电流的截断。
(3)电气隔离器电气隔离器用于隔离断路器的固定触头和可移动触头，以防止由于电弧引起的触头烧损和短路。
2.操作机构操作机构是用来控制断路器升降运动的设备，一般由电动机、齿轮传动装置和传动杆等组成。
操作机构可以实现断路器的开断和合闸，并确保可移动触头与固定触头的良好接触。
3.连接器连接器用于将断路器与电力系统的导线连接起来，一般由导电材料制成，具有良好的导电性能和机械强度。
二、SF6高压断路器的工作原理SF6高压断路器的工作原理是基于机械运动和气体绝缘特性的。
当断路器处于合闸状态时，固定触头和可移动触头通过连接器形成一条导电通路。
断路器工作时所承受的电流流经触头，此时断路器处于封闭状态，电流顺利通过。
当需要开断电路时，操作机构先将可移动触头升起，使其与固定触头分离。
分离之后，在触电断开距离内就会形成电弧。
为了保护触头，防止由于电弧引起的触头烧损和短路，SF6气体会被注入触电断开距离内，形成强大的绝缘和灭弧介质。
SF6气体具有较好的绝缘性能和灭弧能力，可以使电弧迅速断开，并隔离电弧与触头。
当电弧断开后，通过惰性气体的作用，电弧会迅速冷却，并逐渐熄灭。
断路器重新合闸时，操作机构将可移动触头降下，与固定触头再次接触，恢复导电状态，电流再次顺利通过。
总结：SF6高压断路器是一种常见的高压开关设备，主要由断路器本体、操作机构和连接器组成。
断路器本体包括固定触头、可移动触头和电气隔离器。
操作机构通过机械运动控制断路器的开断和合闸操作，而连接器用于将断路器与电力系统的导线连接起来。
六氟化硫断路器结构及其作用原理
六氟化硫断路器结构及其作用原理SF6断路器的基本结构包括固定触头、活动触头、断路器弧室、充气机构和操作机构。
固定触头和活动触头由铜制成，它们用于分隔断路器闭合时的电流和断开时的电弧。
断路器弧室包括电弧排气室和电弧控制室，用于稳定和控制电弧。
SF6断路器的作用原理是利用六氟化硫（SF6）气体的特殊性质。
SF6气体具有优异的电绝缘性能、热稳定性和化学稳定性。
当断路器闭合时，固定触头和活动触头之间形成一个闭合的回路，电流可以顺利通过。
当断路器需要断开电路时，电弧被形成，并且被引导到电弧排气室中。
在电弧排气室中，SF6气体会被强力的电磁场作用下进行充分激发，形成一个高能自由电子云。
当电子以极高的速度撞击SF6气体分子时，会发生电离现象，生成大量正、负离子对。
这些离子对会形成一个高浓度的等离子体电弧，而等离子体电弧可以有效地限制电流和分离触头。
在电弧控制室中，等离子体电弧会被强制冷却和控制。
这是通过将SF6气体喷射到电弧上方形成一个冷却柱来实现的。
冷却柱将控制电弧的温度和长度，使电弧达到可控的状态，并尽快熄灭。
除了六氟化硫（SF6）气体的电绝缘性能和热稳定性，SF6断路器还具有许多其他优点。
它具有高的电击穿电压和强大的灭弧性能，能够在高电流和高电压下工作。
此外，SF6断路器还具有较小的体积和重量，灵活的操作和可靠的运行。
总而言之，六氟化硫断路器结构复杂，但工作原理简单明了。
通过利用SF6气体的优良性能，SF6断路器可以高效地断开电路，保护电力系统。
它在电力行业中具有广泛应用，对于确保电力系统的安全和可靠运行起到了重要作用。
六氟化硫断路器结构及其作用原理
按灭弧介质分：有油浸式、真空式和空气式；
04
按动作速度分：有快速型和普通型；
05
按极数分：有单极、二极、三极和四极等；
06
按安装方式分：有插入式、固定式和抽屉式等。
07
断路器的分类
六氟化硫
SF6气体比空气重5.135倍,一个大气压时，其沸点为-60℃。在150℃以下时,SF6有良好的化学惰性，不与断路器中常用的金属、塑料及其他材料发生化学作用。在大功率电弧引起的高温下分解成各种不同成分时，电弧熄灭后的极短时间内又会重新合成。 SF6的介电强度很高,且随压力的增高而增长。SF6 灭弧性能好，在一个简单开断的灭弧室中，其灭弧能力比空气大100倍。
03
无毒的不可燃气体；
04
分子结构稳定，分子直径大；
05
分子量大，密度大
06
化学性质：
07
一般情况下，不与其他物质发生化学反应，腐蚀
08
性小；
09
具有较强的电负性（电负性是指分子或原子吸收
10
自由电子而形成负离子的特性）。
SF6气体的物理及化学性质有哪些？
SF6气体无色、无毒、无味，分子量为146，空气为28，相同条件比较，SF6气体比空气重；氮气（N2）在 -146.8℃以下可能被液化（O2在-118.8液化），而SF6气体在45.6℃以上才恒为气态，所以在通常使用条件SF6气体有液化的可能，因此SF6气体不能在过低温度和过高压力下使用。
SF6气体在电弧高温的作用下，与水发生的化学反应从中还会分解出SOF2、SO2F2、SOF4、HF等既有害又有毒杂质。
SOF4对动物的肺有伤害作用，其毒性会影响呼吸系统：
SO2F2称为“氟化氩硫酸”，它是无色有窒息性臭味的剧毒气体，能造成动物的严重肺水仲，使肺部产生大量的渗出物并阻止气体在肺部的上交换。使动物窒息致死。
六氟化硫断路器工作原理
六氟化硫断路器工作原理一、前言六氟化硫断路器是一种高压电力设备，主要用于断开高压电路中的短路故障或者其他异常情况，以保护电力系统的安全运行。
本文将详细介绍六氟化硫断路器的工作原理。
二、六氟化硫断路器概述六氟化硫断路器是一种高压开关设备，其主要由固定触头、动触头、弹簧机构、操作机构等部分组成。
在正常情况下，固定触头和动触头之间保持着一定的距离，电流经过这段距离时不会产生放电现象。
当电路中出现短路故障或者其他异常情况时，会导致电流突然增大，此时六氟化硫断路器就会自动开启，将电流切断，以保护电力系统的安全运行。
三、六氟化硫介质特性1. 六氟化硫的物理性质六氟化硫（SF6）是一种无色无味且不易燃的气体，在常温常压下为稳定的惰性气体。
它具有较高的密度和较低的电导率，能够有效地隔离高压设备中的电场。
2. 六氟化硫的化学性质六氟化硫具有较强的氧化性和还原性，能够与很多物质反应。
在高温和高压下，六氟化硫会分解成氟化物和硫化物等物质，这些产物会对设备造成腐蚀和损坏。
四、六氟化硫断路器工作原理1. 六氟化硫断路器的闭合过程当操作机构启动时，动触头会向固定触头靠近。
在接近过程中，两个触头之间的距离会逐渐缩小。
当两个触头距离缩小到一定程度时，会出现局部放电现象。
此时，局部放电产生的热量会使得六氟化硫分子内部发生共振吸收，从而导致其分子内部结构发生变化。
这种变化会导致六氟化硫的电阻率急剧下降，在极短时间内形成一个导电通道。
2. 六氟化硫断路器的开启过程当电路中出现短路故障或者其他异常情况时，电流会突然增大。
此时，六氟化硫断路器会自动开启，将电流切断。
开启过程中，弹簧机构会向前推动动触头，使其与固定触头分离。
同时，断路器内部的气流会迅速将产生的电弧吹灭。
3. 六氟化硫断路器的灭弧过程当六氟化硫断路器开启后，会在两个触头之间产生一个电弧。
这个电弧在高压设备中非常危险，因为它会导致设备损坏和人员受伤。
为了避免这种情况的发生，六氟化硫断路器内部设计有专门的灭弧系统。
六氟化硫断路器的工作原理
六氟化硫断路器的工作原理
1.六氟化硫断路器的基本结构
2.断开过程
当断路器需要断开电路时，首先通过电磁驱动机构使得操作机构的驱
动杆带动流量控制阀打开。
通过这个过程，从流量控制阀中释放出的六氟
化硫气体将从主要触头和固定触头之间的间隙中流过，加速瞬态电弧的冷却。
3.瞬态电弧的冷却
当六氟化硫气体流过触头间的间隙时，它会从瞬态电弧中带走热量，
将电弧的温度迅速降低。
这样，通过充分冷却瞬态电弧，瞬态电弧的能量
将被减弱，从而使得电弧最终熄灭。
4.电弧熄灭过程
当瞬态电弧的能量被减弱到足够低时，通过电磁驱动机构使得操作机
构的驱动杆带动流量控制阀关闭。
通过这个过程，六氟化硫气体无法再继
续从触头间的间隙中流过。
由于六氟化硫断路器的主要触头和固定触头之
间的环境是真空的，没有介质存在，此时电弧因失去介质而熄灭，从而完
成了断开电路的过程。
5.弹性机构复位
当断路器完成了开关操作后，弹性机构会自动将触头恢复到初始状态，以准备下一次开关操作。
六氟化硫断路器的工作原理主要是利用六氟化硫气体对瞬态电弧的冷
却作用和瞬态电弧失去介质后自动熄灭的特性来实现对电路的断开。
六氟
化硫气体具有良好的绝缘性能和电弧稳定性，使得断路器能够在高电压和大电流条件下可靠工作。
在实际应用中，六氟化硫断路器通常还配有保护装置，如热释放器、短路电流互感器等，以提高对电力系统的保护能力。
总的来说，六氟化硫断路器的工作原理是通过六氟化硫气体对电弧的冷却和介质失去来实现对电路的断开。
这种断路器具有操作可靠、承受能力强等优点，因此广泛应用于高压电力系统中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压交流六氟化硫断路器结构及原理分析
作者简介：武艳艳（1983-），女，陕西佳县人，助理工程师，本科学历；李永（1984-），男，江苏盐城人，助理工程师，本科学历。
介绍了高压交流瓷柱式和罐式六氟化硫断路器的组成结构及灭弧原理。
标签：瓷柱式；罐式；三相电气联动；三相机械联动
1引言
近年来，高压交流六氟化硫断路器在变电站中不断普及应用，其主要用于输变电线路的控制和保护，也可作联络型断路器使用。
高压交流六氟化硫断路器是采用高绝缘性能的六氟化硫气体作为绝缘和灭弧介质的，此类产品具有工作电流大、开断能力强、绝缘水平高、断口电压高、噪音小、重量轻、结构尺寸小和检修周期长等传统油断路器和压缩空气断路器无法比拟的优点，因此被大量应用于电力系统中。
2高压交流六氟化硫断路器的基本结构
我国所生产的40.5kV～550kV高压交流六氟化硫断路器从外形结构看主要分为两种类型，即瓷柱式和罐式。
瓷柱式断路器又分为三相机械联动式和三相电气联动式。
三相机械联动式由三个单极断路器同装于一个框架上，三极共用一个操动机构，机构通过拐臂以及相间的拉杆实现三相机械联动，大大提高了产品的稳定性。
三相电气联动式包括三相完整的单极断路器，每极断路器包括灭弧式、支柱、操动机构和底架，外形呈“I”形布置。
罐式断路器也分为三相机械联动式和三相电气联动式。
三相机械联动式由三个单极断路器同装于一个框架上，三极共用一个操动机构，机构通过拐臂以及相间的拉杆实现三相机械联动，大大提高了产品的稳定性。
三相电气联动式包括三相完整的单极断路器，每极断路器包括灭弧式、支柱、操动机构和底架，外形呈反“π”形布置。
图1LW25-126/T3150-40高压交流瓷柱式
六氟化硫断路器（三相机械联动式）其中生产量较大的两种电压等级为126kV和252kV。
图2LW25A-252/T4000-50高压交流瓷柱式
六氟化硫断路器（三相机械联动式）图3LW24-252/T4000-50高壓交流罐式
六氟化硫断路器（三相电气联动式）3高压交流六氟化硫的灭弧原理
断路器的灭弧室大多为压气式加自能式灭弧结构，其动静触头系统分别固定在灭弧室的两端。
断路器分闸时，绝缘拉杆带动动触头系统，一起向下运动。
当动、静弧触头分开时，利用静弧触头及电弧对喷口的堵塞效应和电弧对SF6气体的热膨胀作用，迅速提高灭弧室内的吹弧气体压力，高速的SF6气体通过喷口吹向电弧，从而达到熄弧的效果。
开断小电流时，当动、静弧触头分开时，熄灭小电流和负载电流所需的灭弧压力由活塞压缩压气缸内的SF6气体，经过喷口吹向电弧处，并在瞬间将其熄灭，并保持低的过电压水平。
开断大电流时，当动、静弧触头分开时，产生的电弧将喷口堵塞，而电弧能量加热周围的SF6气体，压气缸内的气体热膨胀，在电流过零时，将热膨胀后的高压气体吹向电弧，将电弧熄灭，恢复绝缘水平。
4结束语
随着科学技术的不断发展，并不断通过吸收国外技术，我国高压六氟化硫断路器设计和制造水平逐年在提高。
近年来，国家对电网建设投资力度的增大、输电电压的不断提高，从而对高压六氟化硫断路器的断口电压和开断电流大小等提出了更为严格的要求。
完善高电压等级、设计满足电网运行要求的高压六氟化硫断路器是当前设计和制造的重点。
参考文献
[1]黎斌.SF6高压电器设计[M].3版.北京：机械工业出版社，2009.
[2]马全福，肖占荣，车俊禄.LW13-800型高压交流断路器原理及运行维护[J].宁夏电力，2010，（03）.
[3]中西邦雄，张义民.现代高压电力断路器[J].高压电器，1982，（05）.。
