光伏逆变器万能GPRS数据采集器方案

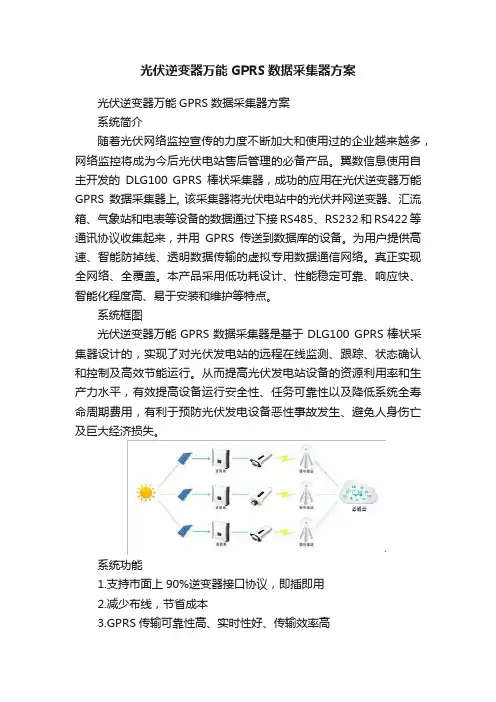

光伏逆变器万能GPRS数据采集器方案光伏逆变器万能GPRS数据采集器方案系统简介随着光伏网络监控宣传的力度不断加大和使用过的企业越来越多，网络监控将成为今后光伏电站售后管理的必备产品。
翼数信息使用自主开发的DLG100 GPRS棒状采集器，成功的应用在光伏逆变器万能GPRS数据采集器上, 该采集器将光伏电站中的光伏并网逆变器、汇流箱、气象站和电表等设备的数据通过下接RS485、RS232和RS422等通讯协议收集起来，并用GPRS传送到数据库的设备。
为用户提供高速、智能防掉线、透明数据传输的虚拟专用数据通信网络。
真正实现全网络、全覆盖。
本产品采用低功耗设计、性能稳定可靠、响应快、智能化程度高、易于安装和维护等特点。
系统框图光伏逆变器万能GPRS数据采集器是基于DLG100 GPRS棒状采集器设计的，实现了对光伏发电站的远程在线监测、跟踪、状态确认和控制及高效节能运行。
从而提高光伏发电站设备的资源利用率和生产力水平，有效提高设备运行安全性、任务可靠性以及降低系统全寿命周期费用，有利于预防光伏发电设备恶性事故发生、避免人身伤亡及巨大经济损失。
系统功能1.支持市面上90%逆变器接口协议，即插即用2.减少布线，节省成本3.GPRS传输可靠性高、实时性好、传输效率高4.无线固件升级功能。
方案产品图方案核心技术1.支持市面上90%逆变器接口协议，即插即用2.天线的定制化设计，保证数据传输的稳定性3.数据断点续传保证数据的连续性4.数据安全性，采用ssl加密技术，进行数据加密5.云端采用负载均衡，保证服务器的扩展性和并发性6.服务器国内外部署，保证全球应用7.私有云部署保证数据安全8.支持服务器的定制化服务方案规格1.工作频率：四频(GSM850,GSM900,DCS1800,PCS1900),频段自动搜索,符合GSM Phase2/2+2.无线类型：GSM/GPRS3.硬件接口：RS485/RS232/TTL4.工作电压：DC 5V~12V5.工作温度：-40℃to +85 ℃6.存储温度：-45℃~ +90℃7.串行波特率：2400-921600bps8.天线：内置或者外置天线9.尺寸（长*宽）：130mm*80mm*40mm±0.5关键词GPRS，光伏监控，远程控制，数据采集，数据可视化。
光伏电站数据采集系统与远程通讯系统
光伏电站数据采集系统与远程通讯系统一、项目简介1、项目名称：巨力新能源10MW太阳能光伏屋顶发电项目2、建设单位：中国巨力集团有限公司3、建设规模：10MWp屋顶光伏发电项目4、项目地址：中国巨力集团5、电站范围：中国巨力集团厂区6、单位屋顶：8处二、监控系统说明如图2.1所示，光伏综合监控系统具备就地和远程监控功能，监控软件由本地监控与远程监控相结合。
本地监控由中央控制器（包括数据采集、控制算法、网关等功能）、通讯链路、本地显示组成，主要功能是负责本地发电设备数据采集、控制、数据存储、能量调度、通讯等功能。
远程监控由广域网通讯链路、路由器、数据库服务器、网络服务器、上位机展示平台组成，主要功能是负责将各个电站数据进行收集，电站状况调查，数据存储、处理、分析，发电经济性分析等等。
传统光伏电站监控系统主要由逆变器厂商随设备提供，从本厂逆变器出发，对电站运行的一些参数进行监测，难以或不能直接控制逆变器的运行状态，无法获取电站中的其它设备的信息及控制这些设备，也无法满足电网调度系统对电站的实时监控要求。
而且该项目将采用不同厂商的设备，电源厂商自有的监控系统一般对其他厂家的设备兼容性差，容易造成一个个“孤岛”系统，无法形成统一的监控体系。
大型光伏电站必须配备自动运行、功能完善的监控系统。
这种监控系统不同于传统发电厂监控系统或变电站综合自动化系统，相对来说，大型光伏电站内设备种类不及传统电厂丰富，生产控制流程也不太复杂。
但其典型特点是装机容量大（10MW以上）、占地面积广（150亩以上），且地理位置偏僻、维护人员很少，这就要求生产运行、设备监控、环境监测、安保技防等各环节集中统一起来，且能够适应其位置分散、配置灵活的特点。
基于现场总线设计的大型光伏电站监控系统可以满足这些要求。
因此，需要搭建一个统一的本地集中监控中心，该监控中心位于巨力索具园区，能够对不同厂商、不同类别、不同型号的光伏发电电源设备及计量表计、直/交流柜及其它电力设备进行统一监控，实现对该项目所包含的光伏电站完整、统一的实时监测和控制。
