动态心电图佩戴方法

合集下载

动态心电图佩戴方法PPT讲稿

动态心电图佩戴方Байду номын сангаас课件
三通道Holter电极片贴放位置
第一通道（相当于Ⅰ导联）第二通道（相当于Ⅱ导联）第三通道（相当于V1导联）
三通道Holter电极片贴放位置
三通道Holter记录器操作要点
按钮按下→显示：时间再按下→显示：ID 再按下→显示： Ⅰ通道图形再按下→显示： Ⅱ通道图形再按下→显示： Ⅲ通道图形再按下→显示：时间长按3秒→显示：R+时间（如：R 9:30)记录器才开始记录，提示操作完成
装机后需告知病人的事项
避免剧烈活动，出汗过多防止静电，远离电磁场：要求患者穿着棉织品内衣，
以免产生静电，避免到强电磁场处，以免造成干扰伪差影响心电图分析
务必不要做影响胸部电极的检查项目请患者爱护记录器：注意防水、防震、防挤压、防
磕碰，不要擅自将记录盒从背套中取出
请患者按规定时间拆除记录盒

2020年动态心电图佩戴方法(PPT课件)

动态心电图佩戴方法
4
装机后需告知病人的事项
避免剧烈活动，出汗过多防止静电，远离电磁场：要求患者穿着棉织品内衣，以
免产生静电，避免到强电磁场处，以免造成干扰伪差影响心电图分析
务必不要做影响胸部电极的检查项目请患者爱护记录器：注意防水、防震、防挤压、防磕碰，
不要擅自将记录盒从背套中取出
请患者按规定时间拆除记录盒
动态心电图佩戴方法
5
Dr.Feng
动态心电图佩戴方法
6
感谢您的聆听您的关注使我们更努力
此课件下载后可自行编辑修改关注我每天分享干货
7
动态心电图佩戴方法
ng
1
三通道Holter电极片贴放位置
（相当于Ⅰ导联）（相当于Ⅱ导联）（相当于V1导联）
动态心电图佩戴方法
2
三通道Holter电极片贴放位置
动态心电图佩戴方法
3
三通道Holter记录器操作要点
按钮按下→显示：时间再按下→显示：ID 再按下→显示： Ⅰ通道图形再按下→显示： Ⅱ通道图形再按下→显示： Ⅲ通道图形再按下→显示：时间长按3秒→显示：R+时间（如：R 9:30)记录器才开始记录，提示操作完成

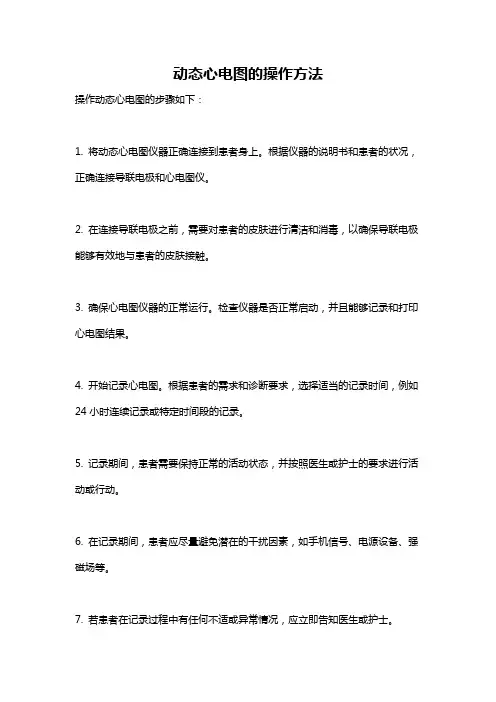

动态心电图的操作方法

动态心电图的操作方法
操作动态心电图的步骤如下：
1. 将动态心电图仪器正确连接到患者身上。

根据仪器的说明书和患者的状况，正确连接导联电极和心电图仪。

2. 在连接导联电极之前，需要对患者的皮肤进行清洁和消毒，以确保导联电极能够有效地与患者的皮肤接触。

3. 确保心电图仪器的正常运行。

检查仪器是否正常启动，并且能够记录和打印心电图结果。

4. 开始记录心电图。

根据患者的需求和诊断要求，选择适当的记录时间，例如24小时连续记录或特定时间段的记录。

5. 记录期间，患者需要保持正常的活动状态，并按照医生或护士的要求进行活动或行动。

6. 在记录期间，患者应尽量避免潜在的干扰因素，如手机信号、电源设备、强磁场等。

7. 若患者在记录过程中有任何不适或异常情况，应立即告知医生或护士。

8. 记录完成后，将动态心电图仪器断开连接，并进行心电图结果的分析和解读。

9. 与患者沟通和讲解心电图结果，并根据需要给予进一步的医学建议或治疗方案。

请注意，以上步骤仅为一般性指导，具体操作方法可能会因不同的动态心电图仪器和医院的规定而有所差异。

因此，在操作动态心电图仪器时，请务必参考相应的仪器说明书，并请医生、护士或相关专业人员进行指导。

动态心电图佩戴方法

动态心电图佩戴方法
心功能检查科
三通道Holter电极片贴放位置
第一通道（相当于Ⅰ导联）第二通道（相当于Ⅱ导联）第三通道（相当于V1导联）
三通道Holter电极片贴放位置
三通ቤተ መጻሕፍቲ ባይዱHolter记录器操作要点
按钮按下→显示：时间再按下→显示：ID 再按下→显示： Ⅰ通道图形再按下→显示： Ⅱ通道图形再按下→显示： Ⅲ通道图形再按下→显示：时间长按3秒→显示：R+时间（如：R 9:30)记录器才开始记录，提示操作完成
装机后需告知病人的事项
避免剧烈活动，出汗过多
防止静电，远离电磁场：要求患者穿着棉织品内衣，以免产生静电，避免到强电磁场处，以免造成干扰伪差影响心电图分析务必不要做影响胸部电极的检查项目
请患者爱护记录器：注意防水、防震、防挤压、防磕碰，不要擅自将记录盒从背套中取出请患者按规定时间拆除记录盒
Holter申请单书写注意事项
基本项要全：姓名、性别、年龄、病历号、所在病区和检查有关的症状、体征、病史要明确：如心悸、胸痛、晕厥、心梗病史等安装有起搏器的病人需要说明（同时要注明起搏器类型、安装起搏器的原因及时间）

动态心电图操作规程

6.需要提醒的是：不能像某些人那样，自从带了记录盒回家就不敢活动了。否则该有的异常都会不再出现。做检查是要发现异常。如果胸闷，胸痛等的出现是与活动有关，可有意去适量活动一下，以便记录到异常。只有这时才需要人陪护，以防发生意外。
7.

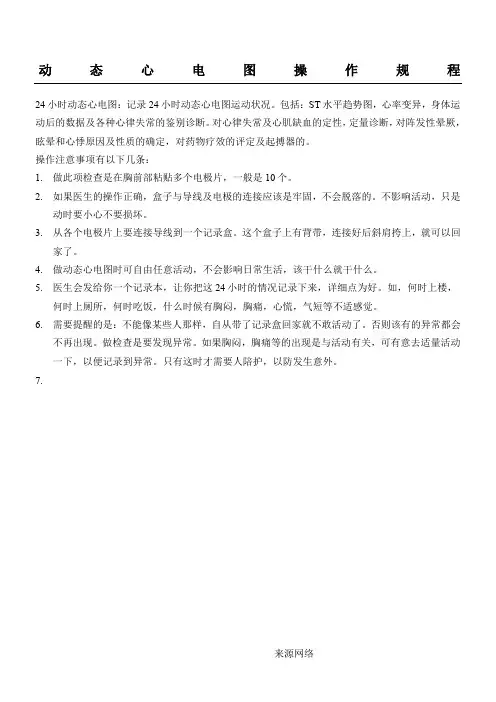

动态心电图操作规程
24小时动态心电图：记录24小时动态心电图运动状况。包括：ST水平趋势图，心率变异，身体运动后的数据及各种心律失常的鉴别诊断。对心律失常及心肌缺血的定性，定量诊断，对阵发性晕厥，眩晕和心悸原因及性质的确定，对药物疗效的评定及起搏器的。
操作注意事项有以下几条：
1.做此项检查是在胸前部粘贴多个电极片，一般是10个。
2.如果医生的操作正确，盒子与导线及电极的连接应该是牢固，不脱落的。不影响活动，只是动时要小心不要损坏。
3.从各个电极片上要连接导线到一个记录盒。这个盒子上有背带，连接好后斜肩挎上，就可以回家了。
4.做动态心电图时可自由任意活动，不会影响日常生活，该干什么就干什么。
5.医生会发给你一个记录本，让你把这24小时的情况记录下来，详细点为好。如，何时上楼，何时上厕所，何时吃饭，什么时候有胸闷，胸痛，心慌，气短等不适感觉。

动态心电图佩戴方法ppt课件

动态心电图佩戴方法
心功能检查科
.
三通道Holter电极片贴放位置
第一通道（相当于Ⅰ导联）第二通道（相当于Ⅱ导联）第三通道（相当于V1导联）
.
三通道Holter电极片贴放位置
.
三通道Holter记录器操作要点
按钮按下→显示：时间再按下→显示：ID 再按下→显示： Ⅰ通道图形再按下→显示： Ⅱ通道图形再按下→显示： Ⅲ通道图形再按下→显示：时间长按3秒→显示：R+时间（如：R 9:30)记录器才开始记录，提示操作完成
.
Holter申请单书写注意事项
基本项要全：姓名、性别、年龄、病历号、所在病区和检查有关的症状、体征、病史要明确：如心悸、胸痛、晕厥、心梗病史等安装有起搏器的病人需要说明（同时要注明起搏器类型、安装起搏器的原因及时间）
.
.
装机后需告知病人的事项
避免剧烈活动，出汗过多防止静电远离电磁场：要求患者穿着棉织品内衣，
以免产生静电，避免到强电磁场处，以免造成干扰伪差影响心电图分析务必不要做影响胸部电极的检查项目请患者爱护记录器：注意防水、防震、防挤压、防磕碰，不要擅自将记录盒从背套中取出请患者按规定时间拆除记录盒

动态心电佩戴注意事项

HOLTER记录盒佩戴注意事项动态心电图系统使用过程中，记录质量良好的心电图波形是精确、快速分析心电图数据的关键，既可以提高设备的使用效率，还可以减少使用人员的劳动强度。

给病人带记录盒的过程及病人的配合是保证动态心电图系统正常工作的一个重要环节。

在一些气候比较干燥的地区及季节，注意以下细节能为操作人员节省大量动态心电图数据的分析时间，注意事项如下：
1、病人皮肤的处理：建议用医用酒精清洁要贴电极处的皮肤，对皮肤粗糙者应先用砂纸打磨对应位置的皮肤，然后再用酒精清洗。

2、固定导联线分线：建议用胶带固定导联线分线，使其与电极的接头不能转动；尤其应注意四个肢导导联线分线的固定，对减少干扰信号、提高心电图质量大有好处。

3、让病人静坐10分钟：由于电极与皮肤的稳固连接需要约10分钟的时间，建议病人带Holter盒后，能静坐10分钟再离开。

4、减少上肢运动：上肢运动会在肢体导联中产生干扰信号，应提醒病人活动时减小上肢运动的幅度。

5、病人做极限运动的时间：如病人希望通过运动诱发可能隐匿的心律失常，为了避免运动造成电极脱落，建议在带盒的第二天，卸盒前进行运动。

6、避开电磁干扰信号源：检查、治疗设备，微波炉、电磁炉等。

北京世纪今科医疗器械有限公司。

心电监测仪的正确放置和监测技巧

心电监测仪的正确放置和监测技巧心电监测仪是一种常见的医疗设备，用于监测心脏电活动并记录心电图。

正确放置心电监测仪对于准确监测心电信号至关重要。

本文将介绍心电监测仪的正确放置和监测技巧，以帮助读者更好地了解和使用这一设备。

一、心电监测仪的正确放置正确放置心电监测仪是确保监测结果准确的重要步骤。

首先，需要确保患者的皮肤清洁干燥，以免影响电极与皮肤的贴合度。

接下来，将心电监测仪的电极粘贴在特定部位。

一般来说，有四个电极需要放置，分别是右手、左手、右腿和左腿。

电极应贴紧皮肤，避免产生空隙，以确保信号的传导畅通。

在放置电极时，需要注意以下几点。

首先，将右手电极放置在右侧胸部，位置略高于心脏。

左手电极放置在左侧胸部，位置与右手电极对称。

右腿电极放置在右腿内侧，靠近膝盖，而左腿电极放置在左腿内侧，同样靠近膝盖。

这样的放置方式有助于准确监测心脏电活动。

二、心电监测仪的监测技巧除了正确放置心电监测仪外，掌握一些监测技巧也很重要。

首先，需要确保心电监测仪的电缆连接良好，没有松动或断裂的情况。

电缆的连接不良可能导致监测信号不稳定或完全丢失。

其次，患者在监测期间需要保持安静。

过度活动或运动会导致心率的变化，从而影响监测结果的准确性。

因此，在监测期间，患者应尽量保持静止，避免剧烈运动或情绪激动。

此外，监测期间的呼吸也需要注意。

深呼吸或快速呼吸会导致心率的变化，从而干扰监测结果。

因此，在监测期间，患者应保持正常的呼吸节奏，避免过度深呼吸或快速呼吸。

最后，心电监测仪的监测时间也需要根据具体情况进行调整。

一般来说，监测时间越长，监测结果越准确。

但是，过长的监测时间可能会导致患者的不适或疲劳。

因此，在选择监测时间时，需要综合考虑患者的病情和个体差异。

总结起来，心电监测仪的正确放置和监测技巧对于准确监测心电信号至关重要。

在放置心电监测仪时，需要确保电极与皮肤的贴合度，并按照特定位置放置电极。

在监测期间，需要保持安静、正常呼吸，并确保电缆连接良好。

何方田：动态心电图的佩带方法

何方田：动态心电图的佩带方法1 概述动态心电图又称活动心电图、长时间记录心电图，简称DCG。

1957年由美国物理学家Holter博士首创，1961年应用于临床。

随着电子技术迅速发展，仪器不断更新，由原来双通道→三通道→十二通道，由磁带记录→闪光卡→SD片，体积更加细巧，分析软件更加先进、快捷，并拓展了检测功能，如心率变异性分析、心率震荡、T波电交替检测等，使其临床应用范围更加广泛，已成为心血管疾病检测不可缺少的重要无创检查项目之一。

2 动态心电图的优、缺点2.1 优点（1）DCG是在日常活动状态下作长时间记录，不受活动、体位限制，全面地反映患者在一天完整生物周期内的心电变化。

（2）DCG可连续记录24～72h，一份24h记录可获得约10万次心搏，能捕捉一过性和间歇性心电变化，特别是心律失常、心肌缺血，尤其是无症状性心肌缺血。

（3）DCG可确定心电异常与各种活动及症状之间的关系。

（4）DCG可明确心律失常分布规律，如是白天多发还是夜间多发、是活动时多发还是静息时多发等。

（5）DCG为无创性检查，安全、方便、可重复检查。

2.2 缺点（1）DCG诊断属回顾性诊断，对严重心律失常有时会痛失抢救机会，我们曾遇5例Ron-T室性早搏诱发极速型室性心动过速、心室颤动而猝死。

（2）费用相对较高。

（3）活动量太大时，伪差波较多，影响分析的准确性。

（4）双通道、三通道记录，会漏诊高侧壁、下壁的心肌缺血。

（5）DCG为模拟波形，其形态与常规心电图相应导联有一定的变异。

3 动态心电图机装置及电极安置3.1 动态心电图机装置由随身佩带的小型记录仪及回放系统两部分组成。

由浙江大学生物医学工程与仪器科学学院、杭州百慧医疗设备有限公司联合研制的动态心电图机（Cardio Trak 动态心电分析系统，CT-08动态心电图记录盒）外观灵巧、体积细小，防震、防潮，分析软件由邵逸夫医院心电图室全体同仁参与改进。

该仪器已具备了与国外著名医疗公司（如GE、Burdick等）同类产品竞争的实力，相信一定为国人带来福音（图1、2）。

24小时动态心电图操作规程

24小时动态心电图检查操作规程
1、动态心电图检查需提前预约,预约时向受检者说明注意事项并登记患者地址、电话。

2、记录1份常规1２导联心电图,供分析动态心电图时参考。

３、用７5%酒精棉球涂擦电极安置部位局部皮肤表面，并用小砂片轻磨皮面，以清洁皮肤,降低皮肤电阻。

4、将电极牢固贴粘在相应的位置上,最好贴于所选部位的胸骨或肋骨上,以减少呼吸运动影响及肌电干扰,并用胶
布固定。

５、连接导联线记录盒,装上电池，将记录盒装进专用套子,背在受检者身上,调整背带长短。

6、嘱患者详细记录活动日志及自觉症状。

7、24小时后,从病人身上按顺序取下电池、拆卸记录盒，擦净受检者身上的导电糊.
8、将记录盒连接电脑ＵＳB结头,打开软件,输入病人信息，分析报告。

太和县人民医院心电图室。

动态心电仪使用说明

动态心电仪使用说明一、简介动态心电仪是一种用于记录人体心电活动的仪器，可帮助医生评估患者的心脏状况。

本文将为您提供动态心电仪的使用说明，帮助您正确并安全地操作该设备。

二、准备工作1. 确保设备充电充足或使用充足的电池电量。

2. 准备好适合患者的心电电极贴片。

3. 确保设备与电脑或移动设备之间的连接线完好。

4. 打开动态心电仪的电源开关。

三、操作步骤1. 安装电极贴片a) 清洁患者胸部皮肤并擦干。

b) 将电极贴片粘贴在胸部相应位置，一般为4个贴片，如有特殊要求，请遵循医生的建议。

c) 确保电极贴片与患者皮肤贴合良好，避免空气或衣物干扰。

2. 启动记录a) 按下动态心电仪的启动按钮，显示屏上将出现相关提示和指导。

b) 按照屏幕上的操作指引，选择相应的记录模式。

c) 确认记录模式后，开始启动心电图的记录。

3. 进行心电记录a) 在记录期间，患者应尽量保持静止，避免剧烈运动或与设备连接线有过多摩擦。

b) 患者应按照医生要求的时间进行心率记录，一般为24或48小时。

在这段时间内，动态心电仪将自动记录心电图数据。

c) 若患者在记录期间有任何不适或异常情况，请及时告知医生。

4. 结束记录a) 在记录时间结束后，按下动态心电仪的停止按钮。

b) 关闭动态心电仪的电源开关。

c) 将动态心电仪与电脑或移动设备断开连接。

五、数据分析与解读1. 将动态心电仪与电脑或移动设备连接，打开相应的数据分析软件。

2. 导入心电图数据，等待软件自动分析。

3. 根据软件提供的分析结果，医生可以评估患者的心脏状况，并做出相应的诊断和治疗计划。

4. 若不熟悉数据分析软件的操作，建议咨询医生或相关技术人员。

六、注意事项1. 在使用动态心电仪前，请仔细阅读用户手册，并按照说明操作。

2. 在记录过程中，患者应避免水或汗水接触设备，以免损坏仪器。

3. 若患者有心脏疾病等特殊情况，请在医生的指导下进行操作。

4. 使用过程中如有任何异常情况或不适，应立即停止使用并咨询医生。

动态电极片位置

动态电极片位置
动态心电图的电极片通常分为多个位置进行贴放，主要是为了能够捕捉到心脏不同部位的电活动情况。

以下是一种常见的动态心电图电极片贴放位置：
1. RA：代表右侧心房部位，通常放在胸骨右缘锁骨中线第一肋间。

2. LA：代表左侧心房部位，通常放在胸骨左缘锁骨中线第一肋间。

3. LL：代表左侧肋下部位，通常放在左锁骨中线剑突水平处。

4. RL：代表右侧肋下部位，通常放在右锁骨中线剑突水平处。

5. V1至V6：代表胸骨旁和左侧胸壁，具体位置如下：
V1：位于胸骨右缘第四肋间。

V2：位于胸骨左缘第四肋间。

V3：位于V2与V4连线的中点。

V4：位于左锁骨中线与第五肋间相交处。

V5：位于左腋前线与V4同一水平。

V6：位于左腋中线与V4、V5同一水平。

以上是一种常见的动态心电图电极片贴放位置，但具体贴放位置可能会因不同的检查需求和设备而有所差异。

在进行动态心电图检查时，医生或技术人员会根据具体情况指导患者正确贴放电极片。

需要注意的是，在贴放电极片之前，通常需要对患者的皮肤进行清洁和处理，以确保电极片与皮肤充分接触并保持良好的导电性。

同时，患者在检查过程中需要避免剧烈运动和电磁干扰，以免影响检查结果。

24小时动态心电图A1手环说明书

24小时动态心电图A1手环说明书
1、在手机桌面上找到设置按钮，进入系统设置界面。

2、在系统设置界面选择锁屏和密码系统设置，进入锁屏和密码界面。

3、在锁屏和密码界面中选择智能解锁，开始设置。

4、选择解锁方式。

5、点击设置锁屏密码，选择一种解锁方式设置密码，成功设置锁屏密码后开始添加解锁的设备。

6、点击添加用于解锁的设备。

7、打开智能解锁界面，点击设备配对、系统蓝牙，进行设备配对。

8、开始搜索蓝牙设备，选择A1进行配对。

9、A1将所选设备用于智能解锁，这时这时A1就成功连接到手机可以正常使用了。
