燃油供给系统-课件讲课教案
燃油供给系统PPT学习教案
第62页/共80页
节气门开度在0～50%之间时，动
视频（触点式）
第63页/共80页
2.线性（电位计式）
采用线性电位计原理。
节气门轴驱动电位计的滑动触点。微机给ECU提供5v参考电压， 将节气门开度信号转变为电压信号
第64页/共80页
超声波的发射探头：逆压电效应 超声波的接收探头：压电效应
工作原理：
在卡门漩涡发生器下游管路两侧相对安装超声 波发生探头和接收探头。因卡门涡流对空气密 度的影响，就会使超声波从发射探头到接收探 头的时间较无漩涡第时45页变/共80晚页 ，控制电路对这个信 号处理后，就可以得到体积流量信号。
视频
多孔式喷油器
第26页/共80页
区别
轴针式：特点是轴针可使汽 油环状喷出，有利于雾化； 针阀在喷口中往复运动，不 易引起喷口堵塞。
球阀式：
与轴针式主要区别在于阀针的 结构
球阀式阀针由钢球、空心导杆 和衔铁用激光束焊接整体制成
球阀式喷油器球阀杆为空心杆， 质量轻。另外，由于球阀有自 动定心作用，因而具有较高的 密封性能。
第4页/共80页
工作原理
涡轮泵主要由一或两个 叶轮、外壳和泵盖组成。
工作原理：
叶轮在电机带动下，不 断的将燃油由进油口压 向出油口，当压力达到 一定程度，顶开止回阀
电机停止工作时，止回 阀关闭，使系统保持一 定的残余压力，方便发 动机下次启动
第5页/共80页
特点
安全阀作用：
当供油系统压力超过一定值时， 通常为343～441kpa，顶开安全阀， 使燃油流回油箱，防止输油压力 过高。
膜片承受三个力：
上方：弹簧压力和进气管内气体的压力；下方：燃油压力 进气管真空度增大，膜片上移，回油量加大，燃油压力降
柴油机燃油供给系统概述电子课件
燃油泵
将燃油从燃油箱抽送到喷油器。
喷油器
喷射燃油到柴油机的燃烧室中。
燃油供给系统的工作原理
1
燃油泵供油
燃油泵将燃油从燃油箱抽送到喷油器。
2
经过过滤器
燃油经过过滤器去除杂质和颗粒。
3
喷油器喷射
喷油器将燃油喷射到柴油机的燃烧室中。
常见的燃油供给系统故障1 燃泄漏可能由密封件损坏或管路老化引起。
3 喷油器故障
柴油机燃油供给系统概述 电子课件
本课程将为您介绍柴油机燃油供给系统的基本原理和组成部分，并讨论其工 作原理、常见故障和维护注意事项。
燃油供给系统的作用
燃油供给系统负责将燃油从燃油箱输送到柴油机的喷油器中，确保引擎正常运行。
燃油供给系统的组成部分
燃油箱
储存并供应燃油的容器。
过滤器
去除燃油中的杂质和颗粒。
喷油器堵塞或喷油不均匀。
2 堵塞的过滤器
杂质和颗粒堆积导致流量减少。
系统维护和保养注意事项
• 定期更换燃油滤清器 • 检查燃油泄漏 • 定期清洗喷油器 • 保持燃油箱干净 • 定期检查燃油管路
总结
燃油供给系统是柴油机正常运行所必需的重要组成部分，定期维护和保养可以确保引擎的高效性能和可靠性。
燃油供给系统ppt
形式：膜片式、滑片式、 活塞式、齿轮式等。
偏心轮 滚轮
挺杆 推杆 出油口 出油阀
喷油泵凸轮轴
手柄
泵体
手油泵
B
A
活塞 弹簧 进油阀 活塞
进油口
二、柴油滤清器结构
功用：除去柴油中杂质。 纸质滤芯柴油滤清器
出油口
盖
进油口
种类： 粗滤器：滤去较大杂质。 细滤器：滤去较小杂质。
结构:
限压阀
壳体
滤芯
放油螺塞
柱塞套
直槽 径向油孔
斜槽 柱塞 柱塞—直槽、45°斜槽（两槽相通） 柱塞套—径向油孔（进油、回油）
（2）出油阀偶件
组成：出油阀和出油阀座组成。 作用： a. 防止燃油倒流； b.使喷油迅速、停油干脆。
出油阀 出油阀座
减容体
出油阀 弹簧
出油阀
出油阀座
出油阀—密封锥面、十字断面
出油阀座—圆柱面
减容体：减小高压腔的容积
ω型 球型
涡流室燃烧室
分隔式燃烧室
预燃式燃烧室
1 、直接喷射式燃烧室 ω 型燃烧室
优点：形状简单，结构紧凑， 燃烧室与水套接触面积小， 散热少，可减少热损失，热 效率高，经济性较好。 缺点：工作粗暴，所需喷射 压力高，制造困难，喷孔易 堵。 多孔喷油器
球形燃烧室
优点：工作柔和，噪音小，又 叫轻声发动机。 缺点：起动困难。
中心杆
第五节 电控柴油机喷射系统
电控柴油机喷射系统的优点：
1、降低柴油机的排放；
2、改善柴油机的运转性能； 3、降低柴油机燃油消耗率。
组成： 由传感器、电控单元（ECU）和执行器三部分组成。
分泵工作原理
工作时，在喷油泵凸轮轴上的凸轮与柱塞弹簧的作 用下，迫使柱塞作上、下往复运动，从而完成泵油任务， 泵油过程可分为以下三个阶段。
汽车燃油供给系教案
汽车燃油供给系教案教案标题：汽车燃油供给系统教学目标：1.了解汽车燃油供给系统的基本原理和构成；2.掌握汽车燃油供给系统的工作原理和调整方法；3.能够识别和解决汽车燃油供给系统故障。
教学重点：1.汽车燃油供给系统的基本原理和构成；2.汽车燃油供给系统的工作原理和调整方法。
教学难点：1.掌握汽车燃油供给系统的工作原理和调整方法；2.能够识别和解决汽车燃油供给系统故障。
教学内容与过程：一、导入（15分钟）1.引导学生回顾汽车发动机的基本工作原理和构成。
2.提问：汽车发动机需要什么来产生动力？学生回答后，引入本节课的主题：汽车燃油供给系统。
二、讲解汽车燃油供给系统的基本原理和构成（20分钟）1.介绍汽车燃油供给系统的定义和作用。
2.详细讲解汽车燃油供给系统的构成，包括燃油箱、燃油泵、燃油滤清器、进气歧管、喷油嘴等组成部分。
三、讲解汽车燃油供给系统的工作原理和调整方法（40分钟）1.详细讲解汽车燃油供给系统的工作原理，包括燃油泵的工作原理、燃油滤清器的工作原理、喷油嘴的工作原理等。
2.介绍汽车燃油供给系统的调整方法，包括燃油泵的调整、喷油嘴的调整等。
四、案例分析与讨论（20分钟）1.提供几个实际故障案例，让学生分析和讨论该故障可能出现在哪个部件上，以及可能的原因和解决方法。
2.引导学生思考汽车燃油供给系统的维护和保养方法，以避免故障的发生。
五、总结与评价（15分钟）1.归纳总结汽车燃油供给系统的基本原理、构成、工作原理和调整方法。
2.进行小结和评价。
教学手段：1.板书法：重点内容进行板书；2.多媒体展示法：使用多媒体投影仪展示相关图片和视频，以便学生更直观地理解汽车燃油供给系统的工作原理和构成；3.案例分析法：给学生提供实际问题，引导学生分析和解决问题，培养学生的综合运用能力。
教学资源：1.多媒体投影仪；2.相关图片和视频素材；3.汽车燃油供给系统故障案例。
教学延伸：1.在课后布置作业，要求学生回家查找或在线更多有关汽车燃油供给系统的信息，并进行总结；2.组织学生参观汽车维修工厂，亲手操作和维修汽车燃油供给系统；3.邀请相关行业专业人士进行讲座，进一步深入了解汽车燃油供给系统的知识。
汽油机燃油供给系统概要PPT学习教案
➢3.后燃期： 到汽油基本燃烧完成时曲轴转角。 速燃 期后
第4页/共49页
燃烧速度：单位时间燃烧的混合气质量。
l一 喷 油 器 2一 油道 3一燃 油压力 调节器 4一软 管 5一 进 油 管 6一 燃油 滤清器 7一燃 油泵
第30页/共49页
空气供给系统
1.空气滤清器 2.空气流量传感器 3.PCV管4.怠速开关控制传感器 5.进气总管 6.进气歧管 7.空气阀
第31页/共49页
电子控制系统
1.空 气 流 量 传 感器 2.碳罐 电磁阀 3.点火 模块和 点火线 圈 4.进 气温度 传感器 5.进 气歧管 压力传 感器 6.废 气再 循环阀 7.节气 门体 8.曲 轴箱 强制通 风阀 9.冷 却水 温传感 器 1O.机 油压 力传感 器 11.爆 震传 感 12.喷 油器 组件 13.曲 轴转 速传感 器 14.曲 轴位 置传感 器15.氧 传感器 16.凸轮 轴位置 传感 器
（5)大气状态
当大气压力减小，或气温上升时，气缸充气系数降低，混合气浓度变浓， 发动机动力性、经济性均降低。
第10页/共49页
5.2 化油器式燃料供给系
功用：储存、输送、清洁燃料，根据发动机工况，供给汽缸一定浓度 的可燃混合气，并将燃烧后的废气排入大气。
空气滤清 器
油管
汽油滤清器
化油器
汽油泵
第11页/共49页
汽油机燃油供给系统概要
会计学
1
主要内容
§5.1 汽油机燃料供给系统的组成 §5.2 可燃混合气的形成与燃烧 §5.3 化油器式燃油供给系统 §5.4 电控汽油喷射系统 §5.5 本章小结

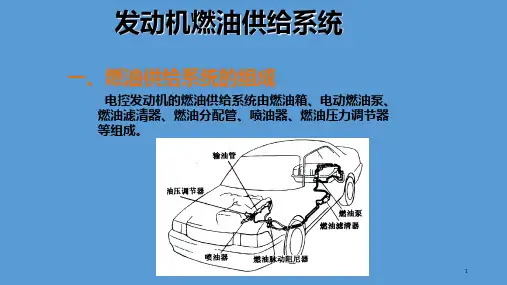

发动机燃油供给系统PPT课件
.
3
发动机燃油供给系统
二、燃油供给系统的工作原理
电动燃油泵把燃油从燃油箱泵出并加压，经燃油滤清器 过滤后送至燃油分配管，在燃油压力调节器的作用下使油 压与进气歧管内气压差始终保持恒定，ECU控制喷油器适 时开启，将定量定压的燃油喷入进气歧管，多余的燃油经 回油管回到燃油箱。
.
4
汽油机供给系统路线示意图
2.按安装位置分类
电动燃油泵按安装位置不同，可分为内置式和外置式两种。
.
8
发动机燃油供给系统
电动燃油泵的构造
1.涡流式电动燃油泵
涡轮式电动燃油泵的组成
涡轮式电动燃油泵主要由电动机、涡轮泵、单向阀、安全阀等组成。
2.滚柱式电动燃油泵
滚柱式电动燃油泵主要由电动机、滚柱式燃油泵、出油阀、卸压阀等组 成。
.
6
柴油机供给系统的路径
柴油从柴油箱被吸入输油泵并泵出，经柴 油滤清器滤去杂质后，进入喷油泵。自喷 油泵输出的高压柴油经高压油管和喷油器 喷入燃烧室。由于输油泵的供油量比喷油 泵供油量大得多，过量的柴油便经过油管 回流到输油泵中。柴油通过喷油器呈雾状 喷入燃烧室，与空气混合形成可燃混合气， 通过进气管送入到各个气缸中进行燃烧。 并将燃烧产生的废气经排. 气管和排气消声 7
发动机燃油供给系统
电动燃油泵的类型
1.按工作原理分类
（1）容积泵 容积泵是靠泵腔容积的变化来吸油和压油的，是一种间歇性输油的泵，
有较大的油压波动和振动噪声，但工作压力较பைடு நூலகம்。 （2）流体动力泵
流体动力泵是靠泵轮驱动燃油流动，流动中的燃油因动量变化而产生油压， 是一种连续输油的泵，压力波动小，但工作压力较低，宜用于大油量、低油 压的场合。
燃油供给系统通用课件
燃油 泵
燃油泵是燃油供给系统中的重 要部件，用于将燃油从油箱中 泵出，并加压供给发动机。
它通常由电机驱动，并采用旋 转式或往复式设计。
燃油泵的效率和可靠性对发动 机的性能和燃油经济性有很大 的影响。
燃油滤清器
燃油滤清器是燃油供给系统中的重要 部件，用于过滤燃油中的杂质和颗粒 物。
定期更换燃油滤清器可以保持燃油供 给系统的清洁，并延长发动机的使用 寿命。
它通常由金属或塑料制成，并采用多 层过滤材料，以过滤更细小的颗粒物。
喷油器
喷油器是燃油供给系统中的关键 部件，用于将燃油喷入发动机的
进气歧管或气缸内。
它由针阀和弹簧组成，通过调节 针阀的开度来控制燃油的喷射量。
喷油器的性能直接影响发动机的 燃烧效果和排放性能。
燃油压力调节器
燃油压力调节器是燃油供给系统 中的重要部件，用于调节供油管
维修成本也相对较高。
02
燃油供给系统的主要部件
油箱
01
油箱是燃油供给系统中 的主要部件之一，用于 储ห้องสมุดไป่ตู้燃油。
02
它通常由金属制成，设 计成能够承受燃油重量 和压力，同时防止燃油 泄漏。
03
油箱内部通常有一个或 多个隔板，以减少燃油 的波动和噪音。
04
油箱还配备有加油口盖 和排放阀，以便添加燃 油和排放燃油。
功能
燃油供给系统的功能主要包括储存、 输送、调节燃油压力和分配燃油，以 支持发动机的正常运行。
燃油供给系统的组成与工作原理
主要组成
燃油供给系统包括油箱、燃油泵、输油管、喷油器、燃油滤清器等部件。
工作原理
燃油泵从油箱吸取燃油，加压后通过输油管送至喷油器。在喷油器处，燃油与 空气混合，形成可燃混合气，进入发动机气缸内燃烧。
燃油供给系统教案
燃油供给系统教案一、教学目标1. 了解燃油供给系统的基本组成和功能。
2. 掌握燃油供给系统的主要部件及其工作原理。
3. 学会分析燃油供给系统故障并提出解决方案。
4. 能够对燃油供给系统进行维护和保养。
二、教学内容1. 燃油供给系统的组成及功能2. 燃油泵的工作原理及维护3. 燃油滤清器的作用和更换方法4. 燃油喷射器的原理和故障分析5. 燃油供给系统的故障诊断与排除三、教学方法1. 采用讲授法讲解燃油供给系统的相关理论知识。
2. 采用案例分析法分析燃油供给系统的故障案例。
3. 采用实践操作法进行燃油供给系统的维护和保养练习。
四、教学准备1. 准备燃油供给系统的图文资料和故障案例。
2. 准备燃油供给系统的主要部件实物或模型。
3. 准备燃油供给系统的工作视频或动画。
五、教学过程1. 引入课题：介绍燃油供给系统在汽车中的重要性，激发学生的学习兴趣。
2. 讲授理论：讲解燃油供给系统的组成、功能及工作原理。
3. 案例分析：分析燃油供给系统的故障案例，引导学生学会分析故障原因。
4. 实践操作：分组进行燃油供给系统的维护和保养练习，巩固所学知识。
教学反思：在授课过程中，关注学生的学习反馈，及时调整教学节奏和难度。
注重理论与实践相结合，提高学生的实际操作能力。
通过案例分析，培养学生的故障分析能力。
在教学过程中，充分调动学生的积极性，激发他们的学习兴趣。
六、教学拓展1. 介绍燃油供给系统的最新技术发展，如直喷技术、混合动力系统等。
2. 分析燃油供给系统在未来汽车发展中的趋势和挑战。
3. 引导学生思考燃油供给系统的节能减排措施。
七、教学评估1. 设计燃油供给系统相关知识的测试题，检查学生的理论掌握情况。
2. 进行实践操作考核，评估学生的实际操作能力。
3. 搜集学生故障分析的案例，评价学生的故障诊断能力。
八、教学互动1. 组织学生进行小组讨论，分享燃油供给系统的维护经验。
2. 开展问答环节，鼓励学生提问和解答疑问。
3. 邀请汽车维修专业人士进行讲座，增加学生的实践经验。
柴油机燃油供给系课件
目 录
• 柴油机燃油供给系概述 • 柴油机燃油供给系主要部件 • 柴油机燃油供给系工作原理 • 柴油机燃油供给系故障诊断与排除 • 柴油机燃油供给系的维护与保养
contents
01
柴油机燃油供给系概述
柴油机燃油供给系的定义
柴油机燃油供给系是指为柴油机提供燃油的系统，它包括燃油箱、输油泵、喷油 泵、喷油器、燃油滤清器等部件。
检查密封件是否老化 喷油器的密封件在长期使用过程中可能会出现老化，需要 更换。
调速器的检查与保养
01
检查调速器是否卡滞
调速器卡滞可能会导致柴油机转速不稳定，需要定期清洗并润滑。
02
检查调速器弹簧是否疲劳
调速器弹簧疲劳可能会导致调速器失灵，需要定期检查并更换。
03
检查调速器传感器是否故障
调速器传感器故障可能会导致柴油机无法正常工作，需要定期检查并更
输油泵故障的诊断与排除
总结词
输油泵是柴油机燃油供给系的重要组成部分， 输油泵故障可能导致燃油无法正常供给，影 响发动机运转。
详细描述
输油泵故障的诊断与排除包括检查输油泵是 否有异常噪音或振动，如有异常，应更换输 油泵；同时检查输油泵的油封是否漏油，如 漏油，应及时更换油封。
喷油泵故障的诊断与排除
总结词
调速器是柴油机燃油供给系的控制系统之一，调速器故 障可能导致发动机无法稳定运转。
详细描述
调速器故障的诊断与排除包括检查调速器是否有异常声 音或振动，如有异常，应更换调速器；同时检查调速器 的控制信号是否正常，如不正常应检查控制信号线路是 否正常。
05
柴油机燃油供给系的维护 与保养
燃油系统的清洁与维护
输油泵在长期使用过程中，泵体和轴承可能会出现磨损，需要拆 解检查。
柴油发动机机燃油供给系统课件
四、喷油泵-柱塞泵（直列泵）
四、喷油泵-柱塞泵（直列泵）
供油量调节
四、喷油泵-柱塞泵（直列泵）
（3）驱动机构
包括凸轮轴、挺柱、滚轮
四、喷油泵-柱塞泵（直列泵）
喷油泵凸轮轴是曲轴通过齿轮驱动的，曲轴转两圈，各 缸喷油一次，凸轮轴只需转一圈就喷油一次，二者速比为 2﹕1。
挺柱
滚轮架
调整螺钉
h h
(2)按照调速范围分
单速式：具有最高转速限制器，小型车用。 两极式：保证怠速稳定，限制最高转速 全速式： 保证怠速稳定， 限制最高转速，中
间任意转速均起稳定调节作用
五、调速器-两级式调速器（RQ型）
3 、两极式调速器（RQ型）
自动稳定和限制柴油机最低与最高转速，而在所有中间转速 范围内则由驾驶员控制。
泵体
手柄 手油泵
B
A
活塞
进油阀 进油口
三、低压供油系统-输油泵
准备压油行程：
偏心轮推动滚轮、 挺杆和活塞向下运 动，下泵腔油压增 高，进油阀关闭， 出油阀开启，柴油 从下腔流入上腔。
偏心轮 滚轮 挺杆 推杆
出油口 出油阀
活塞 弹簧
喷油泵凸轮轴
泵体
手柄 手油泵
B
A
活塞
进油阀 进油口
三、低压供油系统-输油泵
电磁式 断油器
五、调速器
1、功用：
根据发动机负荷变化而自动调节供油量，从而保证发 动机的转速稳定在很小的范围内变化。
喷油泵的速度特性：
当油量调节拉杆位置一定时，供油量随转速升高而增加， 随转速下降而减少。
影响：转速不稳 高速易飞车 怠速易熄火
五、调速器
2、调速器类型
(1)按照工作原理分
燃油供给系统教案
燃油供给系统教案第一章：燃油供给系统概述教学目标：1. 了解燃油供给系统的基本组成和功能。
2. 掌握燃油供给系统的工作原理。
3. 熟悉燃油供给系统在发动机运行中的重要性。
教学内容：1. 燃油供给系统的组成：燃油箱、燃油泵、燃油滤清器、燃油喷射器、燃油管路等。
2. 燃油供给系统的作用：为发动机提供适量的燃油，确保发动机正常工作。
3. 燃油供给系统的工作原理：燃油泵将燃油从燃油箱抽取，经过燃油滤清器过滤后，送入燃油喷射器，通过燃油喷射器的喷射，将燃油雾化后喷入发动机燃烧室内，与空气混合燃烧。
教学活动：1. 引导学生观看燃油供给系统的图片，让学生了解燃油供给系统的组成。
2. 通过实物展示或者模型演示，让学生了解燃油供给系统的工作原理。
3. 组织学生进行小组讨论，让学生分析燃油供给系统在发动机运行中的重要性。
第二章：燃油泵的结构与工作原理教学目标：1. 了解燃油泵的结构组成。
2. 掌握燃油泵的工作原理。
3. 熟悉燃油泵在燃油供给系统中的作用。
教学内容：1. 燃油泵的结构组成：电动机、泵体、燃油进口阀、燃油出口阀等。
2. 燃油泵的工作原理：电动机驱动泵体旋转，燃油进口阀打开，燃油被吸入泵体，被压入燃油出口阀，通过燃油管路送入燃油喷射器。
3. 燃油泵在燃油供给系统中的作用：为发动机提供适量的燃油，保证燃油供给的稳定性和准确性。
教学活动：1. 引导学生观看燃油泵的图片，让学生了解燃油泵的结构组成。
2. 通过实物展示或者模型演示，让学生了解燃油泵的工作原理。
3. 组织学生进行小组讨论，让学生分析燃油泵在燃油供给系统中的作用。
第三章：燃油滤清器的结构与作用教学目标：1. 了解燃油滤清器的结构组成。
2. 掌握燃油滤清器的作用。
3. 熟悉燃油滤清器在燃油供给系统中的重要性。
教学内容：1. 燃油滤清器的结构组成：滤纸、金属支架、密封圈等。
2. 燃油滤清器的作用：过滤燃油中的杂质，防止杂质进入发动机燃烧室内，保证发动机的正常工作。
燃油供给系统教案
燃油供给系统教案第一章：燃油供给系统概述教学目标：1. 了解燃油供给系统的作用和组成。
2. 掌握燃油供给系统的基本工作原理。
教学内容：1. 介绍燃油供给系统的主要功能，包括提供燃油、喷射燃油、调节燃油量等。
2. 讲解燃油供给系统的组成部分，包括燃油箱、燃油泵、燃油滤清器、燃油喷射器等。
3. 阐述燃油供给系统的工作原理，包括燃油的储存、输送、过滤和喷射过程。
教学活动：1. 引导学生思考燃油供给系统的作用和重要性。
2. 组织学生参观燃油供给系统的实物展示。
3. 通过示例图和模型，讲解燃油供给系统的组成部分和工作原理。
第二章：燃油泵教学目标：1. 了解燃油泵的作用和类型。
2. 掌握燃油泵的工作原理和维护方法。
教学内容：1. 讲解燃油泵的主要功能，提供燃油的压力和流量。
2. 介绍燃油泵的类型，包括机械式燃油泵和电子式燃油泵。
3. 阐述燃油泵的工作原理，包括燃油泵的启动、运行和停止过程。
4. 讲解燃油泵的维护方法，包括清洁、检查和更换燃油泵。
教学活动：1. 引导学生思考燃油泵的作用和重要性。
2. 通过示例图和模型，讲解燃油泵的类型和工作原理。
3. 组织学生进行燃油泵的维护实践操作。
第三章：燃油滤清器教学目标：1. 了解燃油滤清器的作用和类型。
2. 掌握燃油滤清器的清洁和更换方法。
教学内容：1. 讲解燃油滤清器的主要功能，包括过滤燃油中的杂质和颗粒。
2. 介绍燃油滤清器的类型，包括纸质滤清器和合成材料滤清器。
3. 阐述燃油滤清器的清洁和更换方法，包括拆卸滤清器、清洗滤纸或滤网、安装滤清器等。
教学活动：1. 引导学生思考燃油滤清器的作用和重要性。
2. 通过示例图和模型，讲解燃油滤清器的类型和清洁更换方法。
3. 组织学生进行燃油滤清器的清洁更换实践操作。
第四章：燃油喷射器教学目标：1. 了解燃油喷射器的作用和类型。
2. 掌握燃油喷射器的调节和维护方法。
教学内容：1. 讲解燃油喷射器的主要功能，包括将燃油喷射到发动机燃烧室内。
柴油机燃油供给系课件
包括孔式、轴针式和节流式喷油器等。
工作原理
利用压力和喷嘴的形状，将柴油雾化并喷入燃烧室。
高压油管
01
作用
连接喷油泵和喷油器，输送高压 柴油。
02
03
材料
维护
需具备耐高压、耐腐蚀和耐磨损 等特性。
定期检查高压油管是否有漏油或 损伤现象，及时更换损坏的油管。
PART 03
柴油机燃油供给系的特性
喷油特性
ONE
KEEP VIEW
柴油机燃油供给系课 件
目 录
• 柴油机燃油供给系概述
• 柴油机燃油供给系的维护与保养 • 柴油机燃油供给系常见故障及排除方法
PART 01
柴油机燃油供给系概述
柴油机燃油供给系的组成
01
02
03
04
油箱
用于储存柴油，并具有一定的 沉淀和过滤作用。
输油泵
将柴油从油箱中吸出，并加压 输送到滤清器。
详细描述
高压油管破裂或漏油可能是由于管路老化、管路连接处 松动、管路受到机械损伤等原因造成的。排除方法包括 更换老化管路、拧紧管路连接处
感谢观看
KEEP VIEW
柴油滤清器堵塞
总结词
柴油滤清器堵塞会导致供油量减少，影响柴 油机的功率和正常运转。
详细描述
柴油滤清器堵塞可能是由于柴油中杂质过多、 滤芯堵塞或破损等原因造成的。排除方法包 括清洗柴油机内部、更换滤芯等。
喷油泵工作异常
总结词
喷油泵工作异常可能导致喷油量不均，影响 柴油机的燃烧和性能。
详细描述
喷油泵工作异常可能是由于泵内零件磨损、 供油量调节机构失灵等原因造成的。排除方 法包括更换磨损零件、检查和调整供油量调
燃油供给系PPT学习教案
第5页/共45页
第二节 简单化油器及可燃混合气的形成
一、可燃混合气成分的表示方法 1、空燃比
将实际 吸入发 动机中 的空气 的质量 与燃料 的质量 比值称 为空燃 比，用 符号R 表示。 （多为 欧美国 家采用 ）
2、燃空比
空燃比的倒数称为燃空比，用符号λ表示 。（日 本等国 家常用 ）
可燃混合气成分对发动
机性能的影响曲线图
ge %
1
α= 0.88—— 功率混合气
140
α=0.4 —— 火焰传播上限 α= 1.11—— 经济混合气
120
Pe%
100 2
80
α=1.4 —— 火焰传播下限 稳定工况的 α=0.88～ 1.11。
0.88 1.1 60
a
0.4 0.6 0.8 1.0 1.2
4、加速系统
在节气门突然开 大时及 时将一 定量的 额外燃 油一次 喷入吼 管，使 混合气 临时加 浓，以 适应发 动机加 速的需 要。
加速喷 口
通气道
摇臂
出油阀 活塞 拉杆
进油阀
第20页/共45页
5、起动系统
当发动机在冷态下起动时，在化油 器内形 成极浓 的混合 气 为0.2～0.6，使 进入气 缸的混 合气中 有足够 的汽油 蒸汽， 以保证 发动机 能顺利 起动。
第8页/共45页
三、简单化油器特性
转速一 定时， 简单化 油器的 可燃混 合气成 分随节 气门开 度变化 的关系 。 1）节气 门微开 时，喉 管真空 度低， 所供混 合气浓 度很低 。 2）节气 门开度 逐渐增 大，喉 管真空 度随之 增高， 混合气 浓度变 高。
3）节气 门开度 逐渐增 大到全 开时， 可燃混 合气成 分逐渐 趋于稳 定。
汽车发动机燃油供给控制系统PPT学习教案
图4-5 汽油泵电机电阻测量
④判断电机的电阻值是否正常。
第4页/共37页
【思考题】 1．电机的测量电阻过高可能产生的原因是什么？ 2．有那些原因会引发电机的测量电阻过低？
第5页/共37页
【实训活动二】 燃油泵通电检测
1．实训设备：汽车或燃油泵单体、万用表、蓄电池、跨接 线、专用测试仪或汽车扫描仪、与试验汽车对应的电路 图。
【实训活动一】 喷油器发动机上的单体检测
1．实训设备：汽车或发动机台架、听诊器、试灯、万用表。
2．实训步骤：
①从发动机喷油器上拔下喷油器
接线插座；
②用万用表检测喷油器线圈电阻
值，判断是否正常，如图4-17 所示；
图4-17 喷测器电阻值测量
③如喷油器线圈电阻值正常，利
用自制测试导线插在喷油器上，
将另一线端接到蓄电池通电，
第7页/共37页
【实训活动三】 燃油泵的车上检测
1．实训设备：AJR电控发动机或发动机台架、万用表、跨接 线。
2．实训步骤： ①找到中央继电器板，如图
4-7所示。 ②观察或用万用表电阻档检
测5号熔断丝是否断路。 ③拔下燃油继电器，参考附
录1电路图，熟悉喷油泵电 路。用万用表电压档检测继
图4-7 中央继电器板与燃油继电器
⑦如导线没问题，可继续检查继电器电阻和通电检测，如图 4-8所示。
第9页/共37页
【思考题】 1．观察电路图，分析哪些元件故障可引起燃油泵不运转。 2．分析为何可以进行步骤④的连接试验？
第10页/共37页
【实训活动四】 专用仪器检测 1．实训设备：专用故障诊断仪或通用故障诊断仪、AJR电控
发动机或发动机台架。 2．实训步骤 ①使用专用故障诊断仪1552或其它通
燃油供给系统教案
使燃油压力相对于大气压力或进气歧管负压保持一定值，既保持喷油压力与喷油环境压力的插值一定。当供油压力超过规定值时，压力调节器内的减压阀打开，汽油便经过回油管流回油箱，保持输油管压力恒定。
5）燃油滤清器
作用是阻止燃油中的颗粒物、水及不洁物，以防堵塞喷油器针阀，保证燃油系统精密部件免受磨损及其他损害。
6）喷油器
是个简单的电磁阀，当电磁线圈通电时，产生吸力，针阀被吸起，打开喷孔，燃油经针阀头部的轴针与喷孔之间的环形间隙高速喷出，形成雾状，利于燃烧充分。
7）冷启动阀
冷起动阀的作用是在冷起动发动机时向进气歧管喷射额外的燃油，以改善低温起动性能。
8）炭罐
收集汽油箱和浮子室内的汽油蒸汽，并将汽油蒸汽导入气缸参与燃烧，从而防止汽油蒸汽直接排放到大气中造成污染。
教学重点
了解燃油供给系统的结构及工作原理
教学难点
燃油供给系统各部件工作原理
教学方法
多媒体教学
教具及材料
多媒体
课时
2课时
课前准备
课件制作
教学反思
教学过程设计
教学环节及时间分配
教学内容
师生活动
设计意图
复习上章内容
（10分钟）
引入新课题
（2分钟）
教授新课：燃油供给系统的结构及原理
（30分钟）
小结
（3分钟，第一课时结束）
2、讲解各部件的结构特点及工作原理：
1）燃油箱：
汽车贮存燃料的容器,是以燃油为燃料的汽车上唯一存储燃料的地方，也是发动机的动力来源。
2）燃油泵
将燃油从燃油箱中泵入燃油管路，并使燃油保持一定的压力，经过滤清器输送到燃油喷油器和冷启动阀中。
3）燃油缓冲器
是减缓汽车燃油管道压力的装置。当喷油器喷射燃油时，在输送管道内会产生燃油压力脉动，燃油压力脉动减振器是使燃油压力脉动衰减，以减弱燃油输送管道中的压力脉动传递，降低噪声。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主讲：
汽车燃油供给系统的分类：
电子燃喷射式燃油供给系统和化油器式燃
油供给系统。
油箱
油箱盖是一个透
气装置，以保证 汽油液面内外大 气压平衡，使汽 油泵能顺利泵油， 所以汽油箱盖是 一个单向阀的结 构。
大气压力 弹簧弹力 油箱真空吸力
燃油箱的作用
是贮存汽油。油 箱体一般采用薄 钢板或者工程塑 料冲压焊接而成， 为了提高其强度， 其表面往往冲压 成加强筋形式。 单项阀门 其容量一般可供 汽车行驶300—
燃油压力调节器
1、燃油压力调节器的作用：保持汽油压 力压力为恒定值（通常为250kPa）。
2、燃油压力调节器的工作原理：真空吸 力、燃油压力、弹簧力三者之间的动态 平衡
喷油器
▪ 作用：油器接受ECU 送来的喷油脉冲信号， 精确的控制燃油喷射 量。
1、按喷油口的结构不同，分孔式和轴针式。 2、按喷油器的驱动方式不同，分电流驱动
600km
电动汽油泵
▪ 电动燃油泵的功用是从油箱中吸入燃油，将 油压提高到规定值，然后通过供给系统送到 喷油器。
▪ 燃油泵为喷油器提供油压高于进气歧管压力 250~300Kpa的燃油。
▪ 燃油泵的最高输出油压为450~600Kpa，其供 油量比发动机最大耗油量大得多，多余的燃 油从回油管返回油箱。
和电压驱动两种。 3、按其线圈的电阻值可分为高阻（电阻为
12～17Ω）和低阻（电阻为2～3Ω）两 种类型。 4、按喷孔的数量不同，分单孔式、双孔式
和环孔式。
三大科谷教育（机电一体化·汽车专业）
13
轴针式喷油器 单孔式喷油器 多孔式喷油器
燃油分配管
▪ 要求：
▪ 1.掌握汽油机燃油供给系统的作用和组成。
▪ 2.掌握燃油供给系统中各个主要部件的作用 及原理。
思考题
▪ 1. 简述汽油机燃油供给系统的作用和组成。 ▪ 2.燃油滤清器的作用是什么？ ▪ 3.燃油泵可以给喷油器提供多少压力？ ▪ 4. 压力调节器的工作原理？
电动燃油泵的分类
按结构 与工作 原理分
滚柱式置分
内装式 外装式
•安装在油箱内部的内置式油泵使用较多。
这个是什么？
燃 油 滤 清 器
燃油滤清器
▪ 作用： ▪ （1）过滤油中的杂质。 ▪ （2）油、水分离。 ▪ 滤芯是由纸质、尼龙、
陶瓷和金属等材料制成 的。
燃 油 压 力 调 节 器
