单列圆柱滚子轴承是可分离轴承
各类轴承的作用
推力球轴承推力球轴承是可分离型轴承,只能承受轴向载荷.单向轴承只能承受一个方向的轴向载荷,双向轴承能承受两个方向的交变轴向载荷.推力球轴承在工作中必须加以轴向予紧.它们主要适用于车床顶心,汽车离合器,减速机等.双向推力角接触轴承适用于机床主轴,单向推力角接触适用于丝杠支承.推力轴承分为推力球轴承和推力滚子轴承.推力球轴承又分为推力球轴承和推力角接触球轴承.由带滚道的垫圈与球和保持架组件构成与轴配合的滚道圈称做轴圈,与外壳配合的滚道圈称做座圈.双向轴承则将中圈与轴配合.单向轴承可承受单向轴向负荷,双向轴承可承受双向轴向负荷.座圈的安装面呈球面的轴承具有调心性能,可以减少安装误差的影响.此类轴承主要应用于汽车转向机构,机床主轴.推力滚子轴承分为推力圆柱滚子轴承,推力调心滚子轴承,推力圆锥滚子轴承,推力滚针轴承.推力圆柱滚子轴承主要应用于石油钻机,制铁制钢机械.推力调心滚子轴承该类轴承主要应用于水力发电机,立式电动机,船舶用螺旋桨轴,塔吊,挤压机等.推力圆锥滚子轴承此类轴承主要用途:单向:起重机吊钩,石油钻机转环.双向:轧钢机辊颈.平面推力轴承在装配体中主要承受轴向载荷，其应用广泛。
虽然推力轴承安装操作比较简单，但实际维修时仍常有错误发生，即轴承的紧环和松环安装位置不正确，结果使轴承失去作用，轴颈很快地被磨损。
紧环安装在静止件的端面上，即错误装配。
紧环内圈与轴颈为过渡配合，当轴转动时带动紧环，并与静止件端面发生摩擦，在受到轴向作用力(Fx)时，将出现摩擦力矩大于内径配合阻力矩，导致紧环与轴配合面强制转动，加剧轴颈磨损。
因此，推力轴承安装时应注意以下几点。
(1)分清轴承的紧环和松环(根据轴承内径大小判断，孔径相差O.1～O.5mm)。
(2)分清机构的静止件(即不发生运动的部件，主要是指装配体)。
(3)无论什么情况，轴承的松环始终应靠在静止件的端面上。
NTN圆锥滚子的类型:1.NTN单列圆锥滚子轴承:单列圆锥滚子轴承分为公制系列和英制系列两种。
轴承基本知识复习题
第一章一、填充题1、按摩擦性质不同轴承可分为滑动轴承和滚动轴承两大类。
2、滚动轴承一般由内圈、外圈、滚动体和保持架四大件构成。
3、滚动轴承的内圈通常与轴紧配合，起支撑作用，外圈一般与机械部件的壳体成过渡配合。
4、滚动轴承零件中，外圈一般用 01 表示，内圈一般用 02 表示。
5、向心轴承的标准外形尺寸主要包括公称内径、公称外径、公称宽度（高度）和内、外套圈公称倒角尺寸。
5、圆锥滚子轴承的外形尺寸主要包括：公称外径、公称内径、内圈公称宽度、外圈公称宽度、公称宽度（装配高）、外圈大端面倒角尺寸和内圈大端面倒角尺寸。
6、推力轴承的外形尺寸主要包括：座圈公称外径、轴圈公称外径、轴圈公称内径、座圈公称内径、单向公称高度和轴圈、座圈底面公称倒角尺寸。
7、按滚动轴承的外径尺寸大小分，如果一套轴承的外径尺寸为52毫米，那么其属于小型轴承。
8、滚子轴承根据滚字形状的不同可分为圆柱滚子轴承、圆锥滚子轴承和滚针轴承和调心滚子轴承。
9、按滚动轴承部件能否分离分类，滚动轴承可分为可分离轴承和不可分离型轴承。
10、具有自动调心特性的轴承，当主轴有轻微挠曲或配合部件有些不同心时仍能正常工作。
11、滚动轴承按所能承受的载荷方向或公称接触角的不同壳分为向心轴承和推力轴承。
12、滚动轴承按其滚动体分类壳分为球轴承和滚子轴承。
二、判断题：1、一套轴承的外径尺寸为52毫米，故这套轴承是中型轴承。
（×）2、滚动轴承中滚动体的形状、大小和数量直接影响滚动轴承的载荷能力和使用性能。
（√）3、直径小于或等于5mm的滚子一般称为滚针。
（√）三、简答题：1、滚动轴承中保持架有什么作用？答：保持架将滚动体均匀隔开，引导滚动体在正确的轨道上运动，改善轴承内部载荷分配和润滑性能。
2、简述滚动轴承的内外套圈的生产过程过程。
答：棒料→锻造→退火→车加工→热处理→磨加工→零件终检→防锈→入库棒料管料3、简述滚动轴承的装配过程。
答：零件退磁、清洗→内、外圈滚道尺寸分组选别→合套→检查游隙→铆合保持架→终检→退磁、清洗→涂油、包装→入库。
单列圆柱滚子轴承部分说明
单列圆柱滚子轴承保持架根据尺寸和设计，SKF单列圆柱滚子轴承标准使用下述保持架：包括在SKF标准中的轴承最多可带四种不同保持架供应。
用于单列圆柱滚子轴承的各种保持架如下：–模制玻璃纤维增强尼龙66保持架，以滚子定心，型号后缀P （图21）；–未硬化冲压钢保持架，以滚子定心，型号后缀J（图22）；–整体式窗型铜保持架，以内圈或外圈定心，型号后缀ML和MP（图23）；–双组件机加工铜保持架，以滚子定心，型号后缀M；或以外圈定心，型号后缀MA；或以内圈定心，型号后缀MB（图24）。
大型圆柱滚子轴承可装备用于穿孔滚子的针型钢保持架（图25）。
说明：带尼龙保持架的单列圆柱滚子轴承可在高达摄氏120度的温度下运行。
除几种含合成基油的合成油和合成油脂以及EP添加剂含量高的一些润滑剂在高温下使用时以外，一般用于滚动轴承的润滑剂对保持架性能并无有害影响。
对于在连续高温或严酷条件下运行的轴承配置，建议使用带金属保持架的轴承。
对使用致冷剂如氨或氟利昂置换的设备的应用，带尼龙保持架的轴承可用于高达摄氏70度的运行温度。
在更高的运行温度下，应使用包括机加工铜或钢保持架的轴承。
关于耐温和保持架适用性的详细信息，请参见“保持架材料”一节。
补充型号用于识别SKF单列圆柱滚子轴承某些特点的型号后缀解释如下。
B20减小的宽度公差CN普通级径向内部游隙；一般来说仅同以下字母结合使用，这些字母表示减小或偏移的游隙范围。
F减小或偏移的游隙范围包括实际游隙最上面的四分之一部分加下一个更大的游隙范围的最下面四分之一部分。
H减小的游隙范围，同实际游隙范围的上半部分对应。
L减小的游隙范围，同实际游隙范围的下半部分对应。
M减小的游隙范围，同实际游隙范围的两个中间的四分之一部分对应。
R减小的游隙范围，同1981年的ISO 5753标准规定的“配对圈”对应。
上述字母还同以下游隙等级一起使用：C2、C3、C4和C5C2径向内部游隙小于普通级C3径向内部游隙大于普通级C4径向内部游隙大于C3C5径向内部游隙大于C4D修改的内部设计EC最优化内部设计，包括更多和/或更大的滚子以及修改的滚子/端法兰触点HA3表面硬化内圈HB1贝氏体硬化内圈和外圈HN1经过特殊表面热处理的内圈和外圈J冲压钢保持架，以滚子定心，未硬化K圆锥孔，锥度为1:12M双组件机加工铜保持架，以滚子定心MA双组件机加工铜保持架，以外圈定心MAS与MA相同，但在导面上有润滑槽MB双组件机加工铜保持架，以内圈定心MBS与MB相同，但在导面上有润滑槽ML整体式成型加工窗型铜保持架，以内圈或外圈定心MP整体式窗型铜保持架，带铣槽、绞槽或拉削槽，以内圈或外圈定心MPS与MP相同，但在导面上有润滑槽MR整体式成型加工窗型铜保持架，以滚子定心N外圈外径带止动环槽NR外圈带止动环槽，有止动环N1一个外圈侧面带一个定位槽N2一个外圈侧面带两个间隔180度的定位槽P注塑成型玻璃纤维增强尼龙66保持架，以滚子定心PH注塑成型聚醚酯酮（PEEK）保持架，以滚子定心PHA注塑成型聚醚酯酮（PEEK）保持架，以外圈定心P5尺寸和运行精度符合ISO公差5级标准P6尺寸和运行精度符合ISO公差6级标准S1经尺寸稳定化处理，可用于温度高达摄氏200度的轴承圈S2经尺寸稳定化处理，可用于温度高达摄氏250度的轴承圈TN9注塑成型的玻璃纤维增强尼龙66保持架VA301铁路车辆牵引机用轴承VA305VA301 + 特殊检查程序VA3091VA301 + VL0241VA350铁路轴箱用轴承VA820符合1998年的EN 12080标准1级的铁路轴箱用轴承VC025带特殊耐磨损滚道的轴承，用于严重污染环境下的应用VL0241氧化铝涂层于外圈的外表面，耐高达1000伏的直流电VL2071氧化铝涂层于内圈的外表面，耐高达1000伏的直流电VQ015带冠状滚道的内圈，允许不对中的增加四点接触球轴承四点接触球轴承是径向单列角接触球轴承，设计的滚道用来支撑作用于两个方向上的轴向载荷。

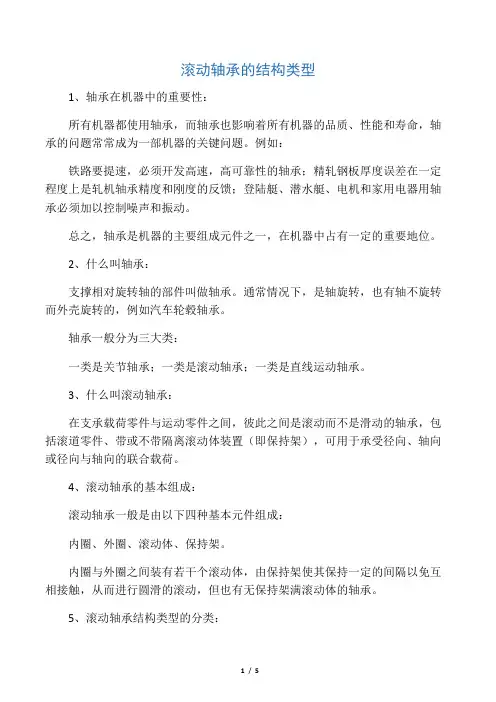

滚动轴承的结构类型
滚动轴承的结构类型1、轴承在机器中的重要性：所有机器都使用轴承，而轴承也影响着所有机器的品质、性能和寿命，轴承的问题常常成为一部机器的关键问题。
例如：铁路要提速，必须开发高速，高可靠性的轴承；精轧钢板厚度误差在一定程度上是轧机轴承精度和刚度的反馈；登陆艇、潜水艇、电机和家用电器用轴承必须加以控制噪声和振动。
总之，轴承是机器的主要组成元件之一，在机器中占有一定的重要地位。
2、什么叫轴承：支撑相对旋转轴的部件叫做轴承。
通常情况下，是轴旋转，也有轴不旋转而外壳旋转的，例如汽车轮毂轴承。
轴承一般分为三大类：一类是关节轴承；一类是滚动轴承；一类是直线运动轴承。
3、什么叫滚动轴承：在支承载荷零件与运动零件之间，彼此之间是滚动而不是滑动的轴承，包括滚道零件、带或不带隔离滚动体装置（即保持架），可用于承受径向、轴向或径向与轴向的联合载荷。
4、滚动轴承的基本组成：滚动轴承一般是由以下四种基本元件组成：内圈、外圈、滚动体、保持架。
内圈与外圈之间装有若干个滚动体，由保持架使其保持一定的间隔以免互相接触，从而进行圆滑的滚动，但也有无保持架满滚动体的轴承。
5、滚动轴承结构类型的分类：5.1轴承按滚动体种类分：球轴承——轴承的滚动体为钢球滚子轴承——轴承的滚动体为滚子一般来说，相同外形尺寸的球轴承比滚子轴承的允许转速高，滚子轴承的承载能力比球轴承大。
滚子轴承按其滚子的种类，又分为：⑴圆柱滚子轴承——滚动体是圆柱滚子的轴承⑵圆锥滚子轴承——滚动体是圆锥滚子的轴承⑶滚针轴承——滚动体是滚针的轴承⑷调心滚子轴承——滚动体是球面滚子的轴承5.2轴承按所能承受载荷方向或公称接触角的不同分为：5.2.1向心轴承——主要用来承受径向载荷的滚动轴承，其接触角从0°到45°。
按公称接触角不同，有分为：5.2.1.1径向接触轴承——公称接触角为0°的向心轴承。
5.2.1.2角接触向心轴承——公称接触角大于0°到45°的轴承。
滚动轴承的分类及概述
滚动轴承的分类及概述
滚动轴承是一种由固定的外圈、内圈和滚动体组成的轴承，它们可以
承受极大的轴向、径向和混合载荷，同时以最小的摩擦力提供机械运动。
滚动轴承是机械工程技术中最重要的组件之一，它们在机械装置中支撑和
运动旋转的部件极为普遍，应用十分广泛。
一般情况下，滚动轴承可以分
为两大类：
一、单列圆柱滚子轴承：
单列圆柱滚子轴承是一种由外圈、内圈、环衬和滚子组件配合而成的
滚动轴承，它们可以承受单向或双向的轴向载荷，同时有较小的转动惯量，能够提供高效的转动支撑。
其内圈和外圈通常是圆柱形，内衬和滚子之间
提供滚动摩擦，以承受径向载荷和冲击力。
单列圆柱滚子轴承的应用非常
广泛，它们可以用于从小型的家用电器到大型的工业机械设备。
二、多列圆柱滚子轴承：
多列圆柱滚子轴承（即多列滚动轴承）是由外圈、内圈、滚子、保持
架和衬套组成的一种滚动轴承，它们可以支承双向轴向载荷和高的径向载荷，同时具有较小的转动惯量和很高的静态定向性能，可以帮助驱动器正
确定位。
多列圆柱滚子轴承可以分为单列及双列轴承，其应用十分广泛，
可以用于传统机械设备和新兴的电机和微机控制设备。
轴承类型,分类
滚动轴承轴承的定义轴承的主要功能是支撑机械旋转体，用以降低设备在传动过程中的机械载荷摩擦系数。
按运动元件摩擦性质的不同，轴承可分为滚动轴承和滑动轴承两类。
也可以说，当其它机件在轴上彼此产生相对运动时，用来降低动力传递过程中的摩擦系数和保持轴中心位置固定的机件。
按轴承工作的摩擦性质不同可分为滑动摩擦轴承（简称滑动轴承）和滚动摩擦轴承（简称滚动轴承）两大类。
轴承的分类：一. 轴承按其部件能否分离分为：1)可分离轴承----具有可分离部件的轴承；2)不可分离轴承----轴承在最终配套后,套圈均不能任意自由分离的轴承。
二.按滚动轴承结构类型分类1轴承按滚动体的列数,分为:1) 单列轴承----具有一列滚动体的轴承;2) 双列轴承----具有两列滚动体的轴承;3) 多列轴承----具有多于两列滚动体的轴承,如三列、四列轴承。
2轴承按其工作时能否调心,分为:1) 调心轴承----滚道是球面形的,能适应两滚道轴心线间的角偏差及角运动的轴承;2) 非调心轴承(刚性轴承)----能阻抗滚道间轴心线角偏移的轴承。
3 轴承按其滚动体的种类，分为：1) 球轴承----滚动体为球：2) 滚子轴承----滚动体为滚子。
滚子轴承按滚子种类，又分为：圆柱滚子轴承----滚动体是圆柱滚子的轴承，圆柱滚子的长度与直径之比小于或等于3 ；滚针轴承----滚动体是滚针的轴承，滚针的长度与直径之比大于3，但直径小于或等于5mm; 圆锥滚子轴承----滚动体是圆锥滚子的轴承; 调心滚子轴承一一滚动体是球面滚子的轴承。
4轴承按其所能承受的载荷方向或公称接触角的不同，分为：1) 向心轴承----主要用于承受径向载荷的滚动轴承，其公称接触角从0到45。
按公称接触角不同，又分为：径向接触轴承----公称接触角为0的向心轴承：向心角接触轴承----公称接触角大于0到45的向心轴承。
2) 推力轴承----主要用于承受轴向载荷的滚动轴承，其公称接触角大于45到90。
FAG圆柱滚子轴承的结构特点及主要用途
种族，紧密配合，接触线可以减少应力集中校正
滚子和滚道之间。新泽西州，女的开始
FAG 单列圆柱滚子轴承的基本类型：根据块 的形式：两肋 NU 型轴承外圈，内圈无挡边；N 型 轴承内圈两个法兰，无外墙。Nu 和 N 型圆柱滚子
撑着他的声望和地位，人们看重的是衣着之外的，他穿的如果更随
轴承用于浮动端。有两个法兰 NJ 型圆柱滚子轴
承内圈，外圈，法兰可接受一个方向的轴向力；
NUP 型圆柱滚子轴承用于固定端，轴向力，可接
受两个方向的外环，有两肋，与固定块和活动挡
板内圈。固定端轴承 NJ 轴承和 HJNUP 类似的一
个角落。轴承知识 FAG 单列圆柱滚子轴承：当 P/C 负比小于 0.2 最大偏转角度为 4° FAG 单列圆柱滚子轴承坚持架：大多数的圆
FAG 圆柱滚子轴承的结构特点及主要用途： FAG 双列圆柱滚子轴承 FAG 双列圆柱滚子轴承的特点：双列圆柱滚 子轴承游动轴承，装置的可分性和拆卸方便，两
个环紧配合。神经网络在锥形孔 nn30 系列开始
主要用于机床主轴径向支撑。
FAG 双列圆柱滚子轴承的类型：为双列圆柱 滚子轴承的径向刚度的基本配置，高承载能力和 高精度。轴向载荷通常是由 2344 个系列的双向
撑着他的声望和地位，人们看重的是衣着之外的，他穿的如果更随
柱滚子轴承 2E22e3E23E 系列是由玻璃纤维增强
的聚胺（tvp2 洗笼）默认的冲压钢保持架，后缀
M 和 M1 机加工黄铜滚轮导向架。 FAG 单列圆柱滚子轴承允许轴向载荷：受以 下因素的影响：对润滑条件下轴承温度的圆柱滚
子轴承的润滑轴向荷载下的径向负荷快速装置
荷。FAG 圆柱滚子轴承的使用：大中型汽车，机
轴承型号表示方法
轴承型号表示方法轴承基本代号:从后面算分别是内径代号,尺寸系列代号和类型代号.搂主说的应该是内径代号.指的是轴承内圈的内径.对于内径在20到480的轴承,内径一般为5的倍数.对于内径为10mm,12mm,15mm,17mm的轴承,内径代号依次为00,01,02,03.滚动轴承：在支承负荷和彼此相对运动的零件间作滚动运动的轴承，它包括有滚道的零件和带或不带隔离或引导件的滚动体组。
可用于承受径向、轴向或径向与轴向的联合负荷。
角接触轴承：球与套圈公称接触角大于0°，而小于90°的滚动轴承。
外球面轴承：有外球面和带锁紧件的宽内圈的向心滚动轴承。
主要供简单的外壳使用。
直线运动轴承：两滚道在滚动方向上有相对直线运动的滚动轴承。
球轴承：滚动体是球的滚动轴承。
深沟球轴承：每个套圈均具有横截面大约为球的周长三分之一的连续沟型滚道的向心球轴承。
推力球轴承：滚动体是球的推力滚动轴承。
滚子轴承：滚动体是滚子的滚动轴承。
圆柱滚子轴承：滚动体是圆柱滚子的向心滚动轴承。
圆锥滚子轴承：滚动体是圆锥滚子的向心滚动轴承。
滚针轴承：滚动体是滚针的向心滚动轴承。
球面滚子轴承：滚动体是凸球面或凹面滚子的调心向心滚轴承。
有凸球面滚子的轴承，外圈有一球面形滚道；有凹面滚子的轴承，其内圈有一球面形滚道。
推力滚子轴承：滚动体是滚子的推力滚动轴承。
推力圆柱滚子轴承：滚动体是圆柱滚子的推力滚动轴承。
推力圆锥滚子轴承：滚动体是圆锥滚子的推力滚动轴承。
推力滚针轴承：滚动体是滚针的推力滚动轴承。
推力球面滚子轴承：滚动体是凸球面或凹面滚子的调心推力滚动轴承。
有凸球面滚子的轴承座圈的滚道为球面形，有凹球面滚子的轴承轴圈的滚道为球面形。
带座轴承：向心轴承与座组合在一起的一种组件，在与轴承轴心线平行的支撑表面上有个安装螺钉的底板。
关节轴承：滑动接触表面为球面，主要适用于摆动运动、倾斜运动和旋转运动的球面滑动轴承。
组合轴承：一套轴承内同时由上述两种以上轴承结构形式组合而成的滚动轴承。
圆柱滚子轴承
单列圆柱滚子轴承通常是只受径向力，与同尺寸球轴承相比，径向承载能力提高1.5-3倍，刚性好、耐冲击，它特别适用于刚性支承的、又支承短轴、受热伸长而引起轴向位移的轴和安装拆卸需要分离型轴承之机器附件。
主要用于大型电机、机床主轴、发动机前后支承轴、火车客车车箱轴支承、柴油机曲轴、汽车拖拉机变速箱等。
轴承型式非常适用于重径向负荷，高速和承载轴向位移的应用。
其他显著的特点包括可分离设计，定位和非定位的设计。
圆柱滚子轴承的性能和优点当承受重径向负荷和高转速的条件下表现优异圆柱滚子轴承地特点使它能够用于轴承箱，电子以及液压电机和振动电机。
此外，SKF圆柱滚子轴承也可用于泵，压缩机，纺织机械，风能设备等等圆柱滚子轴承的品种范围包括以下各种基本类型：–带保持架的单列圆柱滚子轴承，主要为NU、NJ、NUP和N设计（图1）运行温度对轴承材料的影响SKF圆柱滚子轴承经过特殊热处理。
使用钢或铜保持架时，这些轴承可在高达摄氏150度的温度下运行。
不对中单列圆柱滚子轴承可承受内圈相对于外圈角位移的能力在几分弧度以内。
10、12、2、3和4系列轴承的实际数值为– 4分弧度，20、22和23系列轴承的实际数值–为3分弧度。
这些指标值适用于非定位端轴承，条件是轴和轴承座轴的位置保持不变。
较大的不对中也有可能，但可能造成轴承使用寿命缩短。
在上述情况下，最好同SKF应用工程服务部联系。
当轴承用于轴的轴向定位时，必须降低指标值，因为不均匀的法兰载荷可导致磨损增加，甚至可能引起法兰断裂。
不对中的最高值不适用于NUP设计的轴承或带HJ角圈的NJ设计的轴承。
因为这些轴承有两个内圈和外圈法兰，而且轴向内部游隙相对较小，轴承中可能产生轴向应力。
补充型号用于识别SKF单列圆柱滚子轴承某些特点的型号后缀解释如下。
B20减小的宽度公差CN普通级径向内部游隙；一般来说仅同以下字母结合使用，这些字母表示减小或偏移的游隙范围。
F减小或偏移的游隙范围包括实际游隙最上面的四分之一部分加下一个更大的游隙范围的最下面四分之一部分。
圆柱滚子轴承分类及应用
本文摘自再生资源回收-变宝网（）圆柱滚子轴承分类及应用圆柱滚子轴承是圆柱滚子的向心滚动轴承。
圆柱滚子轴承内部结构采用滚子呈平行排列，滚子之间装有间隔保持器或者隔离块，可以防止滚子的倾斜或滚子之间相互摩擦，有效防止了旋转扭矩的增加。
一、圆柱滚子轴承的分类1、构造型式外圈无挡边N0000型和内圈无挡边NU0000型，圆柱滚子轴承此种轴承可接受较大的径向载荷,极限转速高,不束缚轴或外壳的轴向位移,不能接受轴向载荷。
内、外圈均带挡边的圆柱滚子轴承NJ0000型、NF0000型轴承可束缚轴或外壳一个方向的轴向位移,并能接受较小的单向轴向载荷。
NU0000+HJ0000型、NJ0000+HJ0000型、NUP0000型轴承，可在进口轴承的轴向间隙领域内束缚轴或外壳两个方向的轴向位移，并能接受较小的双向轴向载荷。
2、轴承类别圆柱滚子轴承属于分离型轴承，安装与拆卸非常方便。
圆柱滚子轴承能承受较大的径向负荷并适用于在高速运转场合下使用引。
此类轴承允许内圈轴线与外圈轴线的角度误差（倾斜度）很小，只有2′～4′。
因此，对轴和轴承座的加工精度相对较高否则，容易在滚道接触部位出现不均匀负荷或应力集中。
但对滚子或滚道接触母线进行修正后可以减少应力集中情况的发生。
圆柱滚子轴承根据装用滚动体的列数不同，可以分为单列、双列和多列圆柱滚子轴承等不同结构。
不同结构轴承还表现在挡边的位置设计方面。
其中常用的圆柱滚子轴承有以下几种形式：单列圆柱滚子轴承：单列圆柱滚子轴承是可分离轴承，便于安装和拆卸，两个套圈都可以采用紧配合，修正的滚子和滚道之间的接触线可以减小应力集中。
双列圆柱滚子轴承：双列圆柱滚子轴承属于游动轴承，其可分离性使安装和拆卸很方便。
两个套圈均可以采用紧配合。
双列圆柱滚子轴承几乎不允许有倾斜角。
3、单列轴承①N、NU型N型轴承的外圈无挡边，内圈的两侧有挡边。
可以允许轴相对轴承座之间在轴向两个方向上的位移。
NU型的轴承外圈两侧有挡边，内圈无挡边。
轴承分类及性能特
推力球轴承
只能承受单向轴 向载荷。可分离， 极限转速低。
双向推力球 轴承
能承受双向轴 向载荷。其他 同推力球轴承。
能承受较大单向轴向载荷，轴向刚度高。极限转速 低，不允许轴与外圈轴线有倾斜。
推力滚子轴 承
圆柱滚子轴 承
外圈无挡边圆柱滚子轴承 内圈无挡边圆柱滚子轴承 内圈单挡边圆柱滚子调心作用
四点角接触 球轴承
具有双半内圈，内外 圈可分离，两侧接触 角均为35°，可承受 径向载荷和双向轴向 载荷，旋转精度高。
滑动轴 承
感谢观看
外圈滚道是球面，调心性能好。承受 以轴向载荷为主的的径向、轴向联合 载荷。
圆锥滚子轴承
能同时承受径向和单向轴向载荷，承 载能力大。内外圈可分离，安装时可 调整游隙。成对使用。
深沟球轴承
主要受径向载荷，也可以承受一定 的双向轴向载荷。极限转速高。
双列深沟球轴 承
能同时承受径向和轴向载荷。径向刚度和轴 向刚度都大于深沟球轴承。
滚动体：球轴承、滚子轴承
能否调心：调心轴承、非调心轴承
滚动体列数：单列、双列，多列
能否分离：可分离轴承、不可分离轴承
滚动轴承包括：内圈、外圈、滚动体、 保持架、润滑剂、密封圈
调心球轴承
双排钢珠，外圈滚道为内球面形， 能自动调心。主要承受径向载荷。
调心滚子轴 承
双排滚子，有较 高的承载能力。
推力调心滚子 轴承
轴承的分类及 性能特点
轴承的主要功能是支撑机械旋转 体，用以降低设备在传动过程中 的机械载荷摩擦系数。按运动元 件摩擦性质的不同，轴承可分为 滚动轴承和滑动轴承两类。
滚动轴承
原理：变滑动为滚动 分类：
分类方法
按结构类型 按尺寸大小（外径）：
轴承分类
轴承按其所能承受的载荷方向或公称接触角的不同，可分为向心轴承和推力轴承；按其滚动体的种类不同，可以分为球轴承和滚子轴承... …。
下面，我们简单的介绍下轴承分类。
一、向心球轴承包括深沟球轴承、调心球轴承以及角接触球轴承。
1．深沟球轴承具有转速高、精度高、噪声振动小，主要承受径向载荷的深沟球轴承具有如下几个特点：(1)它由一个外圈、一个内圈、一组钢球和一组保持架组成。
(2)它主要承受纯径向载荷，也可以承受联向载荷。
当其承受纯径向载荷的时候，其接触角为零；当其具有较大径向游戏时，即具有角接触轴承性能，可以承受较大的轴向载荷。
深沟球轴承摩擦系数小、极限转速高，所以当轴向载荷高速旋转时，它比推力球轴承更具有优越性。
但是由于它的调心性能有限，所以轴承安装的同心度要高，否则会影响其运转的平衡性，增加轴承应力，从而缩短工作寿命。
(3) 深沟球轴承结构简单，相比其它易于达到较高精度，故可以成批量生产。
除常规型号外，它还有各种结构变型，如带防尘盖深沟球轴承、带橡胶圈深沟球轴承以及有止动槽深沟球轴承等等。
1) 带防尘盖深沟球轴承标准的带防尘盖深沟球轴承，具有Z型和2Z型(NSK称为ZZ型)两种。
一般用在单独润滑较为困难、安置润滑油路和检查润滑情况不方便的条件下，通常往轴承内部注入的防锈、润滑两用锂基脂是轴承内部空间的1/4~1/3；2) 带密封圈深沟球轴承标准带密封圈深沟球轴承有接触式密封圈轴承RS型(NSK称之DDU型，一面密封)和2RS型(两面密封)以及非接触式密封轴承RZ型(NSK称之VV型，一面密封)和2RZ型。
其性6) 单列角接触球轴承有以下几种型式：1°分离型角接触球轴承代号为S70000，其外圈滚道无锁口，可以分离出来。
这类轴承多为内径小于10mm的微型轴承，常用于陀螺转子、微电动机等对平衡、噪声、振动和稳定性都有较高要求的配置中。
2°非分离型角接触球轴承安装接触角大小可以分为三种：接触角a=40°，适用于承受较大的轴向载荷；接触角a=25°，适用于精度高的主轴轴承接触角a=15°，多用于较大尺寸精度轴承3°成对配置的角接触球轴承当轴承安装在机器上紧固后，完全消除轴承中游隙，使套圈与钢球处于紧锁状态，从而提高组合轴承刚性。
轴承说明书
滚动轴承：在支承负荷和彼此相对运动的零件间作滚动运动的轴承，它包括有滚道的零件和带或不带隔离或引导件的滚动体组。
可用于承受径向、轴向或径向与轴向的联合负荷角接触轴承：球与套圈公称接触角大于0°，而小于90°的滚动轴承。
外球面轴承：有外球面和带锁紧件的宽内圈的向心滚动轴承。
主要供简单的外壳使用直线运动轴承：两滚道在滚动方向上有相对直线运动的滚动轴承。
球轴承：滚动体是球的滚动轴承。
深沟球轴承：每个套圈均具有横截面大约为球的周长三分之一的连续沟型滚道的向心球轴承。
推力球轴承：滚动体是球的推力滚动轴承。
滚子轴承：滚动体是滚子的滚动轴承。
圆柱滚子轴承：滚动体是圆柱滚子的向心滚动轴承。
圆锥滚子轴承：滚动体是圆锥滚子的向心滚动轴承。
滚针轴承：滚动体是滚针的向心滚动轴承。
球面滚子轴承：滚动体是凸球面或凹面滚子的调心向心滚动轴承。
有凸球面滚子的轴承，外圈有一球面形滚道；有凹面滚子的轴承，其内圈有一球面形滚道。
推力滚子轴承：滚动体是滚子的推力滚动轴承。
推力圆柱滚子轴承：滚动体是圆柱滚子的推力滚动轴承。
推力圆锥滚子轴承：滚动体是圆锥滚子的推力滚动轴承。
推力滚针轴承：滚动体是滚针的推力滚动轴承。
推力球面滚子轴承：滚动体是凸球面或凹面滚子的调心推力滚动轴承。
有凸球面滚子的轴承座圈的滚道为球面形，有凹球面滚子的轴承轴圈的滚道为球面形带座轴承：向心轴承与座组合在一起的一种组件，在与轴承轴心线平行的支撑表面上有个安装螺钉的底板。
关节轴承：滑动接触表面为球面，主要适用于摆动运动、倾斜运动和旋转运动的球面滑动轴承。
组合轴承：一套轴承内同时由上述两种以上轴承结构形式组合而成的滚动轴承。
如滚针和推力圆柱滚子组合轴承、滚针和推力球组合轴承、滚针和角接触球组合轴承等。
其他轴承：除上述以外的其他结构的滚动轴承。
滑动轴承：滑动轴承不分内外圈也没有滚动体，一般是由耐磨材料制成。
常用于低速，重载及加注润滑油及维护困难的机械转动部位。
14种滚动轴承的特点、区别和用途
14种滚动轴承的特点、区别和用途轴承分为滑动轴承与滚动轴承，今天给大家介绍14种常用的滚动轴承。
滚动轴承是机械设备中举足轻重的零部件，它的主要功能是支撑旋转轴或旋转体。
按承载方向或公称接触角不同，分为：向心轴承、推力轴承。
按滚动体种类，分为：球轴承，滚子轴承。
按能否调心，分为：调心轴承，非调心轴承（刚性轴承）。
按滚动体的列数，分为：单列轴承，双列轴承，多列轴承。
按部件能否分离，分为：可分离轴承，不可分离轴承。
此外还有按结构形状和尺寸大小的分类。
本文主要分享14种常见轴承的特点、区别和对应的用途。
一、角接触球轴承套圈与球之间有接触角，标准的接触角为15°、30°和40°，接触角越大轴向负荷能力也越大，接触角越小则越有利于高速旋转，单列轴承可承受径向负荷与单向轴向负荷。
结构上为背面组合的两个单列角接触球轴承共用内圈与外圈，可承受径向负荷与双向轴向负荷。
主要用途：单列：机床主轴、高频马达、燃汽轮机、离心分离机、小型汽车前轮、差速器小齿轮轴。
双列：油泵、罗茨鼓风机、空气压缩机、各类变速器、燃料喷射泵、印刷机械。
二、调心球轴承双排钢珠，外圈滚道为内球面型，因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正，圆锥孔轴承通过使用紧固件可方便地安装在轴上，主要承受径向载荷。
主要用途：木工机械、纺织机械传动轴、立式带座调心轴承。
三、调心滚子轴承该类轴承在球面滚道外圈与双滚道内圈之间装有球面滚子，按内部结构的不同，分为R、RH、RHA和SR四种型式，由于外圈滚道的圆弧中心与轴承中心一致，具有调心性能，因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正，可承受径向负荷与双向轴向负荷主要用途：造纸机械、减速装置、铁路车辆车轴、轧钢机齿轮箱座、轧钢机辊道子、破碎机、振动筛、印刷机械、木工机械、各类产业用减速机、立式带座调心轴承。
四、推力调心滚子轴承该类轴承中球面滚子倾斜排列，由于座圈滚道面呈球面，具有调心性能，因此可允许轴有若干倾斜，轴向负荷能力非常大，在承受轴向负荷的同时还可承受若干径向负荷，使用时一般采用油润滑。
滚动轴承的常用术语及定义
滚动轴承的常用术语及定义一．轴承：(一)滚动轴承总论1. 滚动轴承 rolling bearing在支承负荷和彼此相对运动的零件间作滚动运动的轴承，它包括有滚道的零件和带或不带隔离或引导件的滚动体组。
可用于承受径向、轴向或径向与轴向的联合负荷。
2. 单列轴承 single row bearing具有一列滚动体的滚动轴承。
3. 双列轴承 double row bearing具有两列滚动体的滚动轴承。
4. 多列轴承 multi-row bearing具有多于两列的滚动体，承受同一方向负荷的滚动轴承，最好是指出列数及轴承类型，例如："四列向心圆柱滚子轴承"。
5. 满装滚动体轴承 full complement bearing无保持架的轴承，每列滚动体周向间的间隙总和小于滚动体的直径并尽可能小，以使轴承有良好的性能。
6. 角接触轴承 angular contact bearing公称接触角大于0°而小于90°的滚动轴承。
7. 调心轴承 self-aligning bearing一滚道是球面形的，能适应两滚道轴心线间的角偏差及角运动的轴承。
8. 可分离的轴承 separable bearing具有可分离部件的滚动轴承。
9. 不可分离轴承 non-separable bearing在最终装配后，轴承套圈均不能任意自由分离的滚动轴承。
注：对于不同方法分离零件的轴承，例如有双半套圈（02、01、08）的球轴承不另规定缩略术语。
10. 英制轴承 inch bearing原设计时外形尺寸及公差以英制单位表示的滚动轴承。
11. 开型轴承 open bearing无防尘盖及密封圈的滚动轴承。
12. 密封圈轴承 sealed bearing一面或两面装有密封圈的滚动轴承。
13. 防尘盖轴承 shielded bearing一面或两面装有防尘盖的滚动轴承。
14. 闭型轴承 capped bearing带有一个或两个密封圈，一个或两个防尘盖及一个密封圈和一个防尘盖的滚动轴承。
单列圆柱滚子轴承是可分离轴承
单列圆柱滚子轴承是可分离轴承，便于安装和拆卸，两个套圈都可以采用紧配合，修正的滚子和滚道之间的接触线可以减小应力集中。
基本类型圆柱滚子轴承的类型按其挡边形式的不同来划分。
NU型轴承外圈有两个挡边，内圈无挡边。
N型轴承内圈有两个挡边，外圈无挡边。
NU型和N型圆柱滚子轴承用于浮动端。
它们是可分离轴承，便于安装和拆卸，内外套圈都可采用紧配合。
NJ型圆柱滚子轴承外圈有两个挡边，内圈单挡边，可以承受一个方向轴向力。
NUP型圆柱滚子轴承被用于固定端，可以承受两个方向轴向力。
这类轴承外圈有两个挡边，内圈有一个固定挡边和一个活动挡边。
一个NJ 型圆柱滚子轴承和一个角圈HJ组成那个一个类似NUP型的固定端轴承。
圆柱滚子轴承的增强型可承受大负荷，其基本设计为2E，22E，23E系列。
它们的滚子被设计成能承受最大负荷。
轴承游隙FAG单列圆柱滚子轴承的基本类型的径向游隙为普通级。
根据需要可提供带C3后缀的轴承（径向游隙大于普通组游隙）或带C4后缀的轴承（径向游隙大于C3组）。
对中圆柱滚子轴承中经过修正的滚子和滚道接触线可以减小应力集中。
从而允许一定的偏转。
单列圆柱滚子轴承的允许偏转角最大为4°。
当载荷更高或角偏差更大时，请咨询翊何售后服务部圆柱滚子轴承cylindrical roller bearing滚动体是圆柱滚子的向心滚动轴承。
圆柱滚子轴承圆柱滚子与滚道为线接触轴承。
负荷能力大，主要承受径向负荷。
滚动体与套圈挡边摩擦小，适于高速旋转。
根据套圈有无挡边，可以分有NU、NJ、NUP、N、NF等单列轴承，及NNU、NN等双列轴承。
该轴承是内圈、外圈可分离的结构。
内圈或外圈无挡边的圆柱滚子轴承，其内圈和外圈可以向轴向作相对移动，所以可以作为自由端轴承使用。
在内圈和外圈的某一侧有双挡边，另一侧的套圈有单个挡边的圆柱滚子轴承，可以承受一定程度的一个方向轴向负荷。
一般使用钢板冲压保持架，或铜合金车制保持架。
但也有一部分使用聚酰胺成形保持架。
JYC单列圆柱滚子轴承
圆柱滚子轴承圆柱滚子轴承特点：1. 滚子与滚道为线接触或修下线接触，径向承载能力大，适用于承受重负荷与冲击负荷。
2. 摩擦系数小，适合高速，极限转速接近深沟球轴承。
3. N型及NU型可轴向移动，能适应因热膨胀或安装误差引起的轴与外壳相对位置的变化，可作自由端支承使用。
4. 对轴或座孔的加工要求较高，轴承安装后外圈轴线相对偏斜要严加控制，以免造成接触应力集中。
5. 内圈或外圈可分离，便于安装和拆卸。
主要用途：大中型电动机、机车车辆、机床主轴、内燃机、发电机、燃气涡轮机、减速箱、轧钢机、振动筛以及起重运输机械等。
单列圆柱滚子轴承根据挡边不同，可分为N型，NU型，NJ型和NF 型。
N型：外圈无挡边内圈有双挡边，NU型：外圈双挡边内圈无挡边，N型和NU型允许轴相对于外壳在一定范围内在双向做轴向位移，适合于非定位轴承.NJ型：外圈双挡边内圈单挡边，NF型：外圈单挡边内圈双挡边，NJ 和 NF型可承受一定的单向轴向负荷，并允许轴做一个方向的轴向位移，NUP型可作双向定位轴承。
根据不同的应用，NU型和NJ型，可与HJ 斜挡圈组合使用。
满滚子圆柱滚子轴承滚子，有两种类型：单列（NCF）和双列（NNCF）满滚子圆柱滚子轴承，因为这种轴承无保持架，滚子数量多，承载力大，但高速性能差，一般在低速重载应用场合。
圆柱滚子轴承的保持架，轴承外径D≦400毫米，一般采用钢板冲压保持架，当外径D>400毫米，使用钢或黄铜实体保持架，四列圆柱滚子轴承采用黄铜实体保持架或柱销保持架。
单列圆柱滚子轴承d130-140mm基本尺寸d D B B1 r smin r1smin FW(EW) 基本额定载荷Dyc StcCr Cor极限转速脂润滑油润滑原代号.现代号重量斜挡圈代号mm KN r/min kg130230 40 11 3 3 153.5 230 40 - 3 3 153.5230 64 - 3 3 204230 64 - 3 3 204230 64 11 3 3 156230 64 11 3 3 156230 64 - 3 3 156230 64 11 3 3 153.5280 58 - 4 4 243280 58 14 4 4 167280 58 14 4 4 167280 93 - 4 4 243280 93 14 4 4 167280 93 14 4 4 167280 93 - 4 4 167340 78 18 5 5 185140 210 33 - 2 1.1 158 210 53 - 2 1.1 158 250 42 - 3 3 221 250 42 11 3 3 169 250 42 11 3 3 169 250 42 - 3 3 169 250 68 11 3 3 169 250 68 11 3 3 169 300 62 - 4 4 260 300 62 - 4 4 260 300 62 15 4 4 180 300 62 15 4 4 180 300 62 15 4 4 180 300 102 - 4 4 260 300 102 15 4 4 180 300 102 15 4 4 180 350 495350 495390 625390 625390 625390 625390 625480 735540 725540 725540 725790 1180790 1180790 1180790 1180855 1100170 240325 630330 490330 490330 490330 490460 755460 755590 800590 800590 800590 800590 800870 1300870 1300870 1300220028002200 28002200 28002200 28002200 28002200 28002200 28002200 28001800 22001800 22001800 22001800 22001800 22001800 22001800 22001800 22002400 30002400 30002000 26002000 26002000 26002000 26002000 26002000 26001800 22001800 22001800 22001800 22001800 22001800 22001800 22001800 220042226E92226E25261252632526425269252632526E23263232642326262632626426269262632426321283032182228322284222892228325284252823281232832328423289232826283262842628NJ226ENUP226EN2226NF2226NU2226NJ2226NUP2226NU2226EN326NU326NJ326N2326NU2326NJ2326NUP2326NU426NU1028NU3028MN228NU228NJ228NUP228NU2228NJ2228N328NF328NU328NJ328NUP328N2328NU2328NJ23287.387.4911.611.711.811.912.211.517.817.918.22928.72929.539.547.649.149.169.389.5114.414.821.821.922.222.622.334.633.634.8HJ226E---HJ2226HJ2226-HJ2226E-HJ326HJ326-HJ2326HJ2326-HJ426----HJ228HJ228-HJ2228HJ2228-HJ328HJ328--HJ2328HJ2328单列圆柱滚子轴承d140-170mm基本尺寸d D B B1 r smin r1smin FW(EW) 基本额定载荷Dyc StcCr Cor极限转速脂润滑油润滑原代号.现代号重量斜挡圈代号mm KN r/min kg140 360 82 18 5 5 196 360 82 18 5 5 196150 225 35 - 2.1 1.5 205.5 225 35 - 2.1 1.5 169.5 270 45 - 3 3 238 270 45 12 3 3 182 270 45 12 3 3 182 270 45 - 3 3 182 320 65 - 4 4 277 320 65 15 4 4 193 320 65 15 4 4 193 320 65 - 4 4 193 320 108 - 4 4 277 320 108 15 4 4 193 320 108 15 4 4 193 320 128 - 4 4 193160 220 36 - 2 2 173 240 38 - 2.1 1.5 180 240 38 - 2.1 1.5 180 290 48 - 3 3 255 290 48 12 3 3 195 290 48 12 3 3 195 290 48 - 3 3 195 290 48 12 3 3 195 340 68 - 4 4 292 340 68 15 4 4 208 340 68 15 4 4 208 340 114 - 4 4 292 340 114 15 4 4 208170 260 42 11 2.1 2.1 193920 1200920 12001903001903003805653805653805653805656508906508906508906508909701480970148097014801200188023043523538023538045065545065545065545065562510006859706859706859701020161010201610270 4401700 20001700 20002600 32002600 32001900 24001900 24001900 24001900 24001700 20001700 20001700 20001700 20001700 20001700 20001700 20001700 20002400 30002400 30002400 30001800 22001800 22001800 22001800 22001800 22001500 18001500 18001500 18001500 18001500 18002200 28003242842428213032130223032230422309223023303233042330923301263032630426303042330-32132421322232322324223292232325322332323324233226323263232134NU428NJ428N1030NU1030N230NU230NJ230NUP230N330NU330NJ330NUP330NF2330NU2330NJ2330NJ3330NJ2932NUL032NJL032N232NU232NJ232NUP232NU2232N332NU332NJ332N2332NU2332NU103445.546.34.945.0511.611.81212.326.526.626.927.443.641.542.4504.25.966.1514.314.414.514.623.330.830.931.551.654.48.23HJ428HJ428---HJ230HJ230--HJ330HJ330--HJ2330HJ2330-----HJ232HJ232-HJ2232-HJ332HJ332--HJ1034单列圆柱滚子轴承d170-190mm基本尺寸d D B B1 r smin r1smin FW(EW)基本额定载荷Dyc StcCr Cor极限转速脂润滑油润滑原代号.现代号重量斜挡圈代号mm KN r/min kg170 260 42 - 2.1 2.1 193 310 - - 4 4 272310 52 12 4 4 208310 52 12 4 4 208360 72 - 4 4 310360 72 16 4 4 220360 72 16 4 4 220360 120 16 4 4 220360 120 16 4 4 220 177.8 260.35 63.5180 280 46 12 2.1 2.1 205 320 52 - 4 4 282 320 52 12 4 4 218 320 52 12 4 4 218 320 52 - 4 4 218 320 86 12 4 4 218 320 86 12 4 4 218 320 86 - 4 4 218 380 75 - 4 4 328 380 75 17 4 4 232 380 126 17 4 4 232 380 126 17 4 4 232190 260 42 - 2 2 207 290 46 12 2.1 2.1 215 340 55 13 4 4 231 340 55 13 4 4 231 340 55 - 4 4 231 340 92 13 4 4 231 400 78 - 5 5 345 400 78 18 5 5 245 400 78 18 5 5 245270 440500 780500 780500 780780 1110780 1110780 11101160 18501160 1850418 728310450505 785505 785505 785505 785950 1580950 1580950 1580900 1260900 12601240 18501240 1850310380370 640650 900650 900650 900905 1350905 1370905 1370905 13702200 28001800 22001800 22001800 22001600 19001600 19001600 19001400 17001400 17002000 26001700 20001700 20001700 20001700 20001700 20001700 20001700 20001500 18001500 18001300 16001300 16002000 26002000 26001600 19001600 19001600 19001600 19001200 15001200 15001200 1500421342234322344223423343233442334326344263432136223632236422369223632536425369253623363233632636426362032938321383223842238922383253823383233842338NJ1034N234NU234.NJ234N334NU334NJ334NU2334NJ233470CD1025NU1036N236NU236NJ236NUP236NU2236NJ2236NUP2236N336NU336NU2336NJ2336NU2938NU1038NU238NJ238NUP238NU2238N338NU338NJ3388.518.218.719.237.337.738.4.61.162.512.310.519.719.82020.531.431.932.1.39.642.869.5726.510.921.62222.338.650.248.549.4--HJ234HJ234-HJ334HJ334--HJ1036-HJ236HJ236-HJ22236HJ22236--HJ336HJ2336HJ2336-H11038HJ238HJ238-HJ2238-HJ338HJ338单列圆柱滚子轴承d200-220mm基本尺寸d D B B1 r smin r1smin FW(EW) 基本额定载荷Dyc StcCr Cor极限转速脂润滑油润滑原代号.现代号重量斜挡圈代号mm KN r/min kg200 310 51 13 2.1 2.1 229 310 51 13 2.1 2.1 229 360 58 - 4 4 316 360 58 14 4 4 244 360 58 14 4 4 244 360 58 14 4 4 243 360 58 14 4 4 243 360 58 - 4 4 243 360 98 14 4 4 244 360 98 - 4 4 244 360 98 14 4 4 241 360 98 - 4 4 325 360 98 14 4 4 241 420 80 18 5 5 260 420 138 - 5 5 360 420 138 - 5 5 247 420 165 - 5 5 260 420 165 - 5 5 260220 300 48 - 2.1 1.5 240 340 56 14 3 3 250 340 56 14 3 3 250 400 65 - 4 4 350 400 65 15 4 4 270 400 65 15 4 4 270 400 65 - 4 4 270 400 108 - 4 4 270 400 108 - 4 4 270 460 88 20 5 5 284 460 145 - 5 5 284 460 145 - 5 5 407 460 145 - 5 5 284 90570590570590599590599590599595010509501050950 105090516009051600110017501160198011601980900120016202640185026001950390019503900370 750470 775470 775760 1220760 1220760 1220760 12201100 19501100 19501160 17301970 32002050 33502050 33501900 24001900 24001500 18001500 18001500 18001500 18001500 18001500 18001500 18001500 18001500 18001500 18001500 18001300 16001200 15001200 15001200 15001200 15001900 24001800 22001800 22001500 18001500 18001500 18001500 18001300 16001300 16001200 15001000 13001000 13001000 130032140421402240322404224032240E42240E92240E425409254032540E2540E32540E3234026403264030323403092340203294432144421442244322444224492244325444254432344326442644E32644ENU1040NJ1040N240NU240NJ240NU240ENJ240ENUP240ENJ2240NUP2240NU2240EN2240ENU2240ENU340N2340NU2340NU3340NUP3340NU2944NUL044NJL044N244NU244NJ244NUP244NU2244NJ2244NU344NU2344N2344ENU2344E14.314726.826.527.128.52929.545.546.34641.542.25694.59611812110.519.419.636.73535.43662.263.373.4114113114HJ1040HJ1040-HJ240HJ240HJ240EHJ240E-HJ2240-HJ2240E-HJ2240EHJ340-----HJ1044HJ1044-HJ244HJ244---HJ344---单列圆柱滚子轴承d240-320mm基本尺寸d D B B1 r smin r1smin FW(EW) 基本额定载荷Dyc StcCr Cor极限转速脂润滑油润滑原代号.现代号重量斜挡圈代号mm KN r/min kg240 320 60360 56 14 3 3 270 440 72 16 4 4 295 440 72 16 4 4 295 440 72 - 4 4 295 440 120 16 4 4 295 500 95 - 5 5 430 500 95 22 5 5 310 500 155 22 5 5 310250 380 50 - 4 2.1 347260 400 65 - 4 4 364 400 65 16 4 4 296 400 65 - 4 4 296 400 82 - 4 4 294 480 80 18 5 5 320 480 80 18 5 5 320 480 130 18 5 5 320280 420 65 16 4 4 316 500 80 18 5 5 340 500 80 18 5 5 340 500 130 18 5 5 327 580 175 26 6 6 362 292.1 387.35 53.975300 460 74 19 4 4 340 460 74 19 4 4 340 460 118 - 4 4 340 540 85 20 5 5 364 540 140 20 5 5 364 540 177.6620 109 - 7.5 7.5 385320 480 74 19 4 4 360 516 1040495 855950 1540950 1540950 15401350 21501390 21201390 21201950 30006506506251090625109062510909851880110018001100180016502700640110010501550105015502000300024503900580 11708501510850151016501800137022701890310021003300870 15801700 20001300 16001300 16001300 16001200 15001000 13001000 1300950 12001300 16001500 18001500 18001500 18001200 15001100 14001100 14001000 13001400 17001100 14001100 1400950 1200850 10001200 15001200 15001000 13001000 1300950 1200900 11001100 1400321483224842248922483254823483234832648275021523215292152203215232252422523255232156322564225632556326563216042160303216032260325603236032164NU320NU1048NU248NJ248NUP248NU2248N348NU348NU2348N650N1052NU1052NUP1052NU2052ENU252NJ252NU2252NU1056NU256NJ256NU2256NU2356115AM152NU1060NJ1060NU3060NU260NU2260300RU92NU360NU106413.621.246.949.653.58496.396.51552036.837.237.64068.57111040727311523020.444.145.17386.914580.616648.2H11048HJ248HJ248-HJ2248-HJ348H12348--HJ1052--HJ252HJ252HJ2252HJ1056HJ256HJ256HJ2256HJ2356HJ1060HJ1060-HJ260HJ2260HJ1064单列圆柱滚子轴承d320-460mm基本尺寸d D B B1 r smin r1smin FW(EW) 基本额定载荷Dyc StcCr Cor极限转速脂润滑油润滑原代号.现代号重量斜挡圈代号mm KN r/min kg320 480 74 19 4 4 360 480 74 - 4 4 360 580 92 21 5 5 390 580 150 21 5 5 390340 520 82 21 5 5 385 620 165 - 6 6 416360 440 38540 82 21 5 5 405600 192 - 5 5 420650 170 - 6 6 437750 224 - 7.5 7.5 455380 480 60 - 2.1 2.1 455560 82 21 5 5 425680 175 - 6 6 462400 540 65 - 4 4 434600 90 23 5 5 450600 90 - 5 5 450600 148 - 5 5 448650 145 - 6 6 585420 620 90 23 4 4 470440 546 46 - 2.5 1.5 468650 94 24 6 6 493720 122 - 6 6 648720 226 - 6 6 508460 620 95 - 4 4 502680 100 25 6 6 516760 240 - 7.5 7.5 531 870 1580870 15801450 22502150 36001350190024004000402 90010001650320065002750290047005400640750105017502850495078098013102460131024602150330028003000130022004104761360 2400230023004850980015201600150026004950 1000011001400110014009501200900110010001300850100010001300800950800950630750100013009501200750900950120090011009001100800950750900900110090011008501000700 900600 700800950800950560 67042164921643226432564321683256832172303277232572E3267220028763217632576103298032180421803032180200278032184327883218810027883032788-321923032792NJ1064NUP1064NU264NU2264NU1068NU2268NCF1872VNU1072NU3172NU2272NU2372N2876NU1076NU2276NU1980NU1080NJ1080NU3080N2180NU1084NU688NU1088N1188NU3188NUP2992NU1092NU31924949.51151806522511.5682192634902571285449091150195962711019537485125465J1064-HJ264HJ2264HJ1068-HJ1072----HJ1076--HJ1080---HJ1084-HJ1088---HJ1092-单列圆柱滚子轴承d480-600mm基本尺寸d D B B1 r smin r1smin FW(EW)基本额定载荷Dyc StcCr Cor极限转速脂润滑油润滑原代号. 现代号重量斜挡圈代号mm KN r/min kg480 700 100 25 6 6 536500 620 56 - 3 3 530670 78 - 5 5 544670 100 - 5 5 543670 128 - 5 5 543720 100 25 6 6 556720 128 - 6 6 553720 167 - 6 6 540.8830 264 - 7.5 7.5 576920 185 - 7.5 7.5 604530 650 72 - 3 3 622650 72 - 3 3 560.5 710 106 - 5 5 580710 106 - 5 5 580780 112 - 6 6 593780 145 - 6 6 591560 750 85 - 5 5 608750 112 - 5 5 703820 115 - 6 6 625820 115 - 6 6 625820 150 - 6 6 626 1030 206 - 6 6 668600 730 60 - 3 3 632800 90 - 5 5 649800 90 - 5 5 649800 90 - 5 5 757800 118 - 5 5 649830 150 - 5 5 655870 118 - 6 6 667 160027008001700110021001760430021004700180043502700530036507200580010800470076501050289010502890180045501800455021003700340066001500290022505600210038502100385035006900650010100810185017503500175035001750350026505900310074002500 4600750 900800 950750 900750 900750 900750 900630 750630 750500 600560 670750900750900700 850700 850670 800560 670670800670800630750630750530630480560670800630750630750630750630750630750600 70032196-10329/50020329/500-321/500------10329/53020329/530321/530-10329/560E-321/560421/560---110329/600E--20329/600E327/600321/600NU1096NU18/500ENU19/500NU29/500NJ39/500ENU10/500NU20/500ENU30/500ENU31/500ENU12/500NF28/530NJ28/530ENU19/530NUP29/530NU10/530NU20/530ENU19/560EN29/560NU10/560NJ10/560NU20/560ENU12/560NU18/600ENU19/600ENUP19/600ENF19/600ENUP29/600E-NU10/6001303979101130135180230595585535212312619025511014021522029080551130140135165240250Hj1096----HJ10/500--------------------基本尺寸d D B B1 r smin r1smin FW(EW)基本额定载荷Dyc StcCr Cor极限转速脂润滑油润滑原代号. 现代号重量斜挡圈代号mm KN r/min kg600 870 155 - 6 6 661 870 200 - 6 6 661630 780 88 - 4 4 668 780 88 - 4 4 743 780 112 - 4 4 745 780 112 - 4 4 745 850 100 - 6 6 795 850 100 - 6 6 688 850 100 - 6 6 683 850 128 - 6 6 685 850 128 - 6 6 683 850 128 - 6 6 683 920 128 - 7.5 7.5 702 920 128 - 7.5 7.5 702 920 170 - 7.5 7.5 699670 900 103 - 6 6 728 900 103 - 6 6 728 980 136 - 7.5 7.5 747 980 180 - 7.5 7.5 746 980 230 - 7.5 7.5 744700 930 160 - 6 6 760710 870 74 - 4 4 750 870 95 - 4 4 831 950 106 - 6 6 770 950 140 - 6 6 766 950 140 - 6 6 766 1030 140 - 7.5 7.5 778 1030 185 - 7.5 7.5 787 3800 72004850 99001450355014503550200051502000515018502530185025302050400030004200320064003200640031005600310056004300860021004300210043003400615049009900600012600320045001350 305017504500230032503400750034007500420076505350 10800500 600500 600630 750630 750560 670560 670600 700600700600700600700600700600700450530450530450530530630530 630430 500430 500430 500430500530630530630500600500600500600430500400 480------10029/63010329/63010329/630E20329/63020329/630E----10329/670E-321/670E--327/700--10329/710--321/710-NU20/600ENU30/600ENU28/630N28/630N38/630NF38/630N19/630NU19/630NU19/630ENU29/630NU29/630ENUP29/630ENU10/630ENUP10/630ENU20/630ENU19/670ENUP19/670ENU10/670ENU20/670ENU30/670NU6/700NU18/710N28/710ENU19/710NU29/710ENUP29/710ENU10/710NU20/710E3254159810012012516516016521022023028529040019520035048060030098130210295300480540---------------------------基本尺寸d D B B1 r smin r1smin FW(EW)基本额定载荷Dyc StcCr Cor极限转速脂润滑油润滑原代号. 现代号重量斜挡圈代号mm KN r/min kg750 920 78 - 5 5 794 1000 112 - 6 6 9431090 150 - 7.5 7.5 8321090 195 - 7.5 7.5 832800 980 82 - 5 5 848 1150 155 - 7.5 7.5 883 1150 200 - 7.5 7.5 882840 1040 125 - 3 3 985850 1030 106 - 5 5 898 1030 106 - 5 5 982 1120 118 - 6 6 919950 1250 175 - 7.5 7.5 1024 1250 224 - 7.5 7.5 11701060 1400 150 - 7.5 7.5 1162 1200 1520 185 - 7.5 7.5 12891250 1500 112 - 6 6 1316 1750 290 - 9.5 9.5 16351320 1600 122 - 6 6 1385 1720 300 - 7.5 7.5 1640 1850 400 - 12 12 17371400 1700 175 - 7.5 7.5 1637 1900 2300 175 - 9.5 9.5 2204 1350 31502550 53004300 79506350 1320015503750495095506350 13150250052801910540019105400290063005100 134006780155004500100005650170003300955012000 275003450900012000 3060019500 495005950165007750 22500500 600480 560360 430360 430450530340400340400--------- -- -- -- -- -- -- -- -- -- -- ---321/750E--321/800E-27/840----30029/95010329/1060--------NU18/750NF19/750ENU10/750ENU20/750ENJ18/800ENU10/800ENU20/800EN6/840NU28/850N28/850NU19/850ENUP29/950N39/950NU19/1060NU6/1200NU18/1250N20/1250NU18/1320N39/1320N30/1320N28/1400N18/19001102654906351455607152401901953306167506908303902320530190035508601480----------------------。
滚动轴承
滚动轴承
圆柱滚子轴承
NU2236\NJ1040等等
圆柱滚子轴承主要用于电机、机床、石油、轧机装卸搬运机械和各类产业机械。
圆柱滚子轴承属分离型轴承，安装与拆卸非常方便。
圆柱滚子轴承分为单列、双列和四列。
根据轴承装用滚动体的列数不同，圆柱滚子轴
承可分为单列、双列和多列圆柱滚子轴承。
其中应用较多的是有保持架的单列圆柱滚子轴承。
此外，还有单列或双列满装滚子等其它结构的圆柱滚子轴承。
单列圆柱滚子轴承根据套圈挡边的不同分为N型、NU型、NJ型、NF型和NUP型等。
圆柱滚子轴承承受的径向负荷能力大，根据套圈挡边的结构也可承受一定的单向或双向轴向负
荷。
NN型和NNU型双列圆柱滚子轴承结构紧凑，刚性强，承载能力大，受载荷后变形小，大多用于
机床主轴的支承。
FC、FCD、FCDP型四列圆柱滚子轴承可承受较大的径向载荷，多用于轧机等重
型机械上。
圆柱滚子轴承：可在高速运行状态承受重的径向负荷，单列EC型设计的圆柱滚子轴承具优化内
部曲线，可提高轴承的径向和轴向负荷能力，同时提高对角度和对准误差的调节能力及改善润
滑情况，省略了保持架的满滚子轴承可具有最多数目的滚子。
适用于非常重负荷和中等速度的
工况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单列圆柱滚子轴承是可分离轴承，便于安装和拆卸，两个套圈都可以采用紧配合，修正的滚子和滚道之间的接触线可以减小应力集中。
基本类型
圆柱滚子轴承的类型按其挡边形式的不同来划分。
NU型轴承外圈有两个挡边，内圈无挡边。
N型轴承内圈有两个挡边，外圈无挡边。
NU型和N型圆柱滚子轴承用于浮动端。
它们是可分离轴承，便于安装和拆卸，内外套圈都可采用紧配合。
NJ型圆柱滚子轴承外圈有两个挡边，内圈单挡边，可以承受一个方向轴向力。
NUP型圆柱滚子轴承被用于固定端，可以承受两个方向轴向力。
这类轴承外圈有两个挡边，内圈有一个固定挡边和一个活动挡边。
一个NJ 型圆柱滚子轴承和一个角圈HJ组成那个一个类似NUP型的固定端轴承。
圆柱滚子轴承的增强型可承受大负荷，其基本设计为2E，22E，23E系列。
它们的滚子被设计成能承受最大负荷。
轴承游隙
FAG单列圆柱滚子轴承的基本类型的径向游隙为普通级。
根据需要可提供带C3后缀的轴承（径向游隙大于普通组游隙）或带C4后缀的轴承（径向游隙大于C3组）。
对中
圆柱滚子轴承中经过修正的滚子和滚道接触线可以减小应力集中。
从而允许一定的偏转。
单列圆柱滚子轴承的允许偏转角最大为4°。
当载荷更高或角偏差更大时，请咨询翊何售后服务部
圆柱滚子轴承cylindrical roller bearing
滚动体是圆柱滚子的向心滚动轴承。
圆柱滚子轴承
圆柱滚子与滚道为线接触轴承。
负荷能力大，主要承受径向负荷。
滚动体与套圈挡边摩擦小，适于高速旋转。
根据套圈有无挡边，可以分有NU、NJ、NUP、N、NF等单列轴承，及NNU、NN等双列轴承。
该轴承是内圈、外圈可分离的结构。
内圈或外圈无挡边的圆柱滚子轴承，其内圈和外圈可以向轴向作相对移动，所以可以作为自由端轴承使用。
在内圈和外圈的某一侧有双挡边，另一侧的套圈有单个挡边的圆柱滚子轴承，可以承受一定程度的一个方向轴向负荷。
一般使用钢板冲压保持架，或铜合金车制保持架。
但也有一部分使用聚酰胺成形保持架。
圆柱滚子轴承特点：
1.滚子与滚道为线接触或修下线接触，径向承载能力大，适用于承受重负荷与冲击负荷。
2.摩擦系数小，适合高速，极限转速接近深沟球轴承。
3. N型及NU型可轴向移动，能适应因热膨胀或安装误差引起的轴与外壳相对位置的变化，可作自由端支承使用。
4.对轴或座孔的加工要求较高，轴承安装后外圈轴线相对偏斜要严加控制，以免造成接触应力集中。
5.内圈或外圈可分离，便于安装和拆卸。
主要用途：
大中型电动机、机车车辆、机床主轴、内燃机、发电机、燃气涡轮机、减速箱、轧钢机、振动筛以及起重运输机械等。
圆柱滚子轴承(短圆柱单列滚子轴承)特点:
圆柱滚子轴承通常是只受径向力,与同尺寸球轴承相比,径向承载
能力提高1.5-3倍,刚性好,耐冲击,短圆柱单列滚子轴承圆柱滚子轴承
特别适用于刚性支承的,又支承短轴,受热伸长而引起轴向位移的轴和
安装拆卸需要分离型轴承之机器附件,圆柱滚子轴承主要用于大型电机,机床主轴,发动机前后支承轴,火车客车车箱轴支承,柴油机曲轴,汽车
拖拉机变速箱等。
