平屋顶构造---ky
5屋顶构造
5.2.3.2 刚性防水屋面
刚性防水屋面：用刚性防水材料，如 防水砂浆、细石混凝土、配筋的细石混凝 土等做防水层的屋面。
特点：构造简单、施工方便、造价低 廉，但对温度变化和结构变形较敏感，容 易产生裂缝而渗漏。
• 刚性防水屋面的基本构造 (图5.18)
① 结构层
一般采用现浇钢筋混凝土屋面板。
5.2.2.3 排水装置
• 天沟：汇集屋顶雨水的沟槽，有钢筋混 凝土槽形天沟和在屋面板上用找坡材料 形成的三角形天沟两种(图5.8)。
• 雨水口：雨水口是将天沟的雨水汇集至 雨水管的连通构件，雨水口有设在檐沟 底部的水平雨水口和设在女儿墙根部的 垂直雨水口两种(图5.9)。
• 雨水管
5.2.2.4 屋面排水组织设计
氯磺化聚乙烯防水卷材 CX-401胶
再生胶防水卷材
氯丁胶粘结剂
氯丁橡胶防水卷材
CY-409液
氯丁聚乙烯-橡胶共混防 BX-12及BX-12乙
⑥ 保护层
保护层分为不上人屋面和上人屋面 两种做法。
– 不上人屋面保护层 – 上人屋面保护层
做法：在防水层上用水泥砂浆或沥 青砂浆铺贴缸砖、大阶砖、预制混凝土 板等，或在防水层上浇筑40mm厚C20细石 混凝土。
倒铺保温层：即保温层位于防水层之 上(图5.25)
卷材防水屋面：用防水卷材和胶结 材料分层粘贴形成防水层的屋面，具有 优良的防水性和耐久性，因而被广泛采
• 卷材防水屋面的基本构造(图5.11)
① 结构层 ② 找坡层 ③ 找平层 ④ 结合层 ⑤ 防水层
卷材防水层的防水卷材包括沥青类卷 材、高聚物改性沥青防水卷材和合成高分 子防水卷材三类。见表5.2
5.2.4 平屋顶的保温与隔热
5.2.4.1 平屋顶的保温
平屋顶防水ky
1.防水卷材的种类
（1）沥青防水卷材
（2）合成高分子防水卷材
（3）改性沥青防水卷材
• 目前比较常用的屋面防水卷材有聚氯乙 烯、氯丁橡胶、APP改性沥青卷材、三 元乙丙橡胶等。
• 它们的共同优点是重量轻、适用温度范
围广、抗拉强度高、延伸率大、冷施工
、操作简便、寿命长、减少环境污染等
2020/7/8
返回
• 新型屋面防水材料的施工方法和要点 虽各有差异，但在构造原理上与油毡 屋面防水构造处理是基本相同的。
• 卷材防水屋面适用防水等级为I～IV级 的屋面防水。
2020/7/8
卷材防水屋面常用材料
⑴卷材：常用的有纸胎沥青油毡、玻璃纤维胎沥青 油毡、麻布胎沥青油毡、高聚物改性沥青卷材、 合成高分子防水卷材 。
合层），以保证防水层与基层粘结牢固。 ➢ 结合层的作用是使卷材防水层与基层粘结牢固。
第一层沥青浇涂时，要注意避免油毡层由于内部 串气或湿气在阳光照射下膨胀形成的鼓泡
2020/7/8
2020/7/8
油毡防水层鼓泡的形成与破裂
卷材的铺贴方法
卷材铺贴方法：冷粘法、热熔法、热风焊接法、自粘法等. ➢ 当屋面坡度小于3%时，卷材宜平行屋脊铺贴。 ➢ 当屋面坡度在3%～15%时，卷材可平行或垂直屋脊铺贴。 ➢ 当屋面坡度大于15%时，卷材垂直屋脊铺贴。 ➢ 分层铺贴。 ➢ 上下层卷材不得相互垂直铺贴。 ➢ 上下层及相邻两幅卷材的搭接应错开。 ➢ 平行屋脊的搭接缝应顺年最大频率风向搭接。
见下图
2020/7/8
卷材的铺贴方法 （a）平行屋脊铺贴 （b）垂直屋脊铺设 （c）层叠搭接半张平行屋脊铺设（d）双层平行屋脊铺设
2020/7/8
油毡防水屋面做法

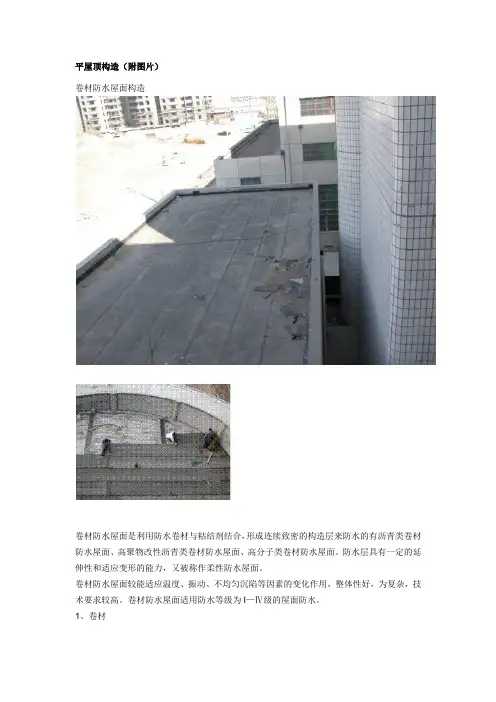

平屋顶构造(附图片)
平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。
防水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。
卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。
卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。
1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。
纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。
(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。
(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。
高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。
2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。
①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。
结构层多为刚度好，变形小的各类钢筋混凝土屋面板。
找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。
找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。
屋顶构造图
平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。
水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。
卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。
卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。
1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。
纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。
(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。
(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。
高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。
2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。
①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。
结构层多为刚度好，变形小的各类钢筋混凝土屋面板。
找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。
找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。
平屋顶—刚性防水屋面构造
平屋顶—刚性防水屋面构造平屋顶通过本节的学习，您将：掌握平屋顶的构造平屋顶设计中主要解决防水、排水、保温、隔热和结构承载等问题，一般做法是结构层在下，防水层在上，其他层次位置视具体情况而定。
图64 平屋顶的组成平屋顶按屋面防水层的不同有刚性防水、卷材防水、涂料防水及粉剂防水屋面等多种做法。
（一）刚性防水屋面刚性防水屋面是指以刚性材料作为防水层的屋面，如防水砂浆、细石混凝土、配筋细石混凝土防水屋面等。
这种屋面具有构造简单、施工方便、造价低廉的优点，但对温度变化和结构变形较敏感，容易产生裂缝而渗水。
故多用于我国南方地区的建筑。
1、刚性防水屋面的构造层次及做法刚性防水屋面一般由结构层、找平层、隔离层和防水层组成。
a）结构层刚性防水屋面的结构层要求具有足够的强度和刚度，一般应采用现浇或预制装配的钢筋混凝土屋面板，并在结构层现浇或铺板时形成屋面的排水坡度。
b）找平层为保证防水层厚薄均匀，通常应在结构层上用20mm厚1：3水泥砂浆找平。
若采用现浇钢筋混凝土屋面板或设有纸筋灰等材料时，也可不设找平层。
c）隔离层为减少结构层变形及温度变化对防水层的不利影响，宜在防水层下设置隔离层。
隔离层可采用纸筋灰、低强度等级砂浆或薄砂层上干铺一层油毡等。
当防水层中加有膨胀剂类材料时，其抗裂性有所改善，也可不做隔离层。
d）防水层常用配筋细石混凝土防水屋面的混凝土强度等级应不低于C20，其厚度宜不小于40mm，双向配置4~6.5钢筋，间距为100~200mm的双向钢筋网片。
为提高防水层的抗渗性能，可在细石混凝土内掺入适量外加剂（如膨胀剂、减水剂、防水剂等）以提高其密实性能。
2、刚性防水屋面细部构造刚性防水屋面的细部构造包括屋面防水层的分格缝、泛水、檐口、雨水口等部位的构造处理。
a）屋面分格缝屋面分格缝实质上是在屋面防水层上设置的变形缝。
1）设置目的（1）防止温度变形引起防水层开裂；（2）防止结构变形将防水层拉坏。
因此屋面分格缝的位置应设置在温度变形允许的范围以内和结构变形敏感的部位。
《平屋顶的构造》课件
平屋顶的验收标准
防水性能：确保屋 顶不漏水，无渗漏 现象
保温性能：检查屋 顶保温材料的厚度 和性能，确保保温 效果
结构稳定性：检查 屋顶结构是否牢固， 无变形、开裂现象
外观质量：检查屋 顶表面平整度、颜 色均匀性、接缝处 理等，确保美观大 方
风系统等
智能技术：应 用智能技术， 如智能监控、
自动调节等
美观与实用： 注重美观与实 用相结合，如 屋顶花园、休
闲空间等
感谢观看
汇报人：
木平屋顶
材料：木材为主要材料，如 松木、杉木等
结构特点：由木结构支撑， 屋顶为平顶
优点：重量轻，施工方便， 保温性能好
缺点：易受潮、易腐蚀，需 要定期维护
金属平屋顶
材料：金属板、 金属框架
优点：耐久性强、 抗腐蚀、抗风压
缺点：成本较高、 安装复杂
应用：工业建筑、 商业建筑、住宅 建筑
平屋顶的构造特点
03
平屋顶的材料
防水材料
沥青防水卷材：具有较好的防 水性能，但易老化
聚氨酯防水涂料：具有较好的 防水性能，但价格较高
水泥基渗透结晶防水涂料：具 有较好的防水性能，但施工难 度较大
聚合物水泥基防水涂料：具有 较好的防水性能，但价格较高
保温材料
保温材料：聚氨酯泡沫、聚苯乙烯泡沫、岩棉等 保温性能：具有良好的保温隔热性能，能有效降低室内外温差 防火性能：具有良好的防火性能，能有效防止火灾发生 环保性能：具有良好的环保性能，不会对环境造成污染
作
06
平屋顶的设计与美观
平屋顶的设计理念
简洁实用：平屋顶设计简洁，易于施工和维护 美观大方：平屋顶线条流畅，造型美观，与周围环境协调 功能性强：平屋顶可以提供更多的使用空间，如屋顶花园、太阳能板等 节能环保：平屋顶设计可以减少能耗，提高大方：平屋顶线条简洁，造型大方，给人以简洁、明快的感觉。 色彩搭配：平屋顶的色彩搭配可以丰富多样，可以根据建筑风格和周围环境进行选择。 光影效果：平屋顶的光影效果可以营造出独特的视觉效果，如阳光照射下的光影变化等。 绿化设计：平屋顶可以进行绿化设计，如种植花草、树木等，增加建筑的生态性和美观性。
屋顶构造图
平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。
水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。
卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。
卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。
1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。
纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。
(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。
(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。
高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。
2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。
①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。
结构层多为刚度好，变形小的各类钢筋混凝土屋面板。
找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。
找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。
平屋顶
平屋顶
房顶结构
目录
01 特点与组成
03 柔性防水屋面
02 排水组织 04 刚性防水屋面
目录
05 粉剂防水屋面
07 保温与隔热
06 涂膜防水屋面
基本信息
平屋顶是屋顶外部形式的一种，平屋顶的屋面较平缓，坡度在2%-5%之间，一般由结构层和防水层组成，有 时还要根据地理环境和设计需要加设保温层和隔热层等。平屋顶的特点是构造简单、节约材料，呈平面状的屋面 有利于利用，如做成露台、屋顶花园等。
谢谢观看
排水组织
屋顶坡度形成
排水方式
屋顶坡度形成
平屋顶坡度的常用坡度为1%~3%，坡度的形成一般有材料找坡和结构找坡两种方式。
1、材料找坡
材料找坡也称为垫置坡度或填坡。此时屋顶结构层为水平搁置的楼板，坡度是利用轻质找坡材料在水平结构 层上的厚度差异形成的。常用的找坡材料有炉渣、蛭石、膨胀珍珠岩等轻质材料或在这些轻质材料中加适量水泥 形成的轻质混凝土。在需设保温层的地区，可利用保温材料的铺放形成坡度。材料找坡形成的坡度不宜过大，否 则会增大找坡层的平均厚度，导致屋顶自重加大。
隔热
平屋顶隔热的基本原理，是减少太阳辐射直接作用于屋顶表面，达到降温目的。常用的构造做法有通风隔热、 实体材料隔热、反射降温隔热和蒸发散热隔热等。
平屋顶构造---ky
之间(图24)
倒铺保温层：即保温层位于防水层之上(图25)
保温层与结构层结合：有三种做法，一种是
保温层设在槽形板的下面(图26(a))；一种是保温 层放在槽形板朝上的槽口内(图26(b))；还有一种 是将保温层与结构层融为一体(图26(c))。
2 、 平屋顶的隔热
• 通风隔热
两种做法：一种是在结构层与悬吊顶 棚之间设置通风间层，在外墙上设进气口 与排气口(图27(a))；另一种是设架空屋面 (图27(b))。
（二）屋面坡度及形成方式
影响屋面排水坡度的因素
屋顶坡度的表示方法
坡度形成方式
返回
1、影响屋面排水坡度的因素
屋面材料的种类、尺寸
建筑物所在地区的降雨量、降雪量的大小
屋面排水路线的长短
是否有上人活动要求
以及其他功能的要求
返回
屋顶坡度的表示方法有以下几种：
2、屋顶坡度的表示方法
– 上人屋面保护层
做法：在防水层上用水泥砂浆或沥 青砂浆铺贴缸砖、大阶砖、预制混凝土 板等，或在防水层上浇筑40mm厚C20细石 混凝土。
• 卷材防水屋面的细部构造
① 泛水：屋面防水层与突出构件之间的防水 构造。 (图12)
② 檐口：屋面防水层的收头处，檐口的形 式由屋面的排水方式和建筑物的立面造型 要求来确定。
1）坡度法：高度尺寸与水平尺寸的比值，常用“i”作标记，如i
＝5%、25%等。
2）角度法：高度尺寸与水平尺寸所形成的斜线与水平尺寸之间 的夹角，常用“α ”作标记，如α ＝26°34″、45°等。 3）高跨比：高度尺寸与跨度的比值。如高跨比为1∶4等。
高跨比法
角度法
屋顶坡度的表示方法
坡度法
平屋顶构造附图片20页word
平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。
防水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。
卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。
卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。
1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。
纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。
(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。
(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。
高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。
2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。
①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。
结构层多为刚度好，变形小的各类钢筋混凝土屋面板。
找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。
找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。
平屋顶构造 PPT
有组织排水示意图
中间天沟内排水
挑檐沟外排水
女儿墙外排水
女儿墙挑檐沟外排水
3 排水装置
• 天沟：汇集屋顶雨水的沟槽，有钢筋混 凝土槽形天沟和在屋面板上用找坡材料 形成的三角形天沟两种(图5.8)。
• 雨水口：雨水口是将天沟的雨水汇集至 雨水管的连通构件，雨水口有设在檐沟 底部的水平雨水口和设在女儿墙根部的 垂直雨水口两种(图5.9)。
坡度法
屋面坡度
返回
3、坡度形成方式
有垫置坡度和搁置坡度两种。 （1）垫置坡度：垫置坡度也称材料找坡或填坡。在
屋顶结构层上用轻质的材料（如焦渣混凝土、石 灰炉渣）来垫置坡度 。其坡度不宜过大。 特点：结构底面平整，容易保证室内空间的完整性， 但垫置坡度不宜太大，否则会使找坡材料用量过 大，增加屋顶荷载
•
承重结构承受屋面传来的各种荷载和屋顶 自重。
•
顶棚位于屋顶的底部，用来满足室 内对顶部的平整度和美观要求。
•
当对屋顶有保温隔热要求时，需要 在屋顶中设置相应的保温隔热层，以防 止外界温度变化对建筑物室内空间带来 影响。
二、屋面排水
（一）排水方式 1.无组织排水 2.有组织排水 （二）屋面坡度及形成方式
– 不上人屋面保护层 – 上人屋面保护层
做法：在防水层上用水泥砂浆或沥 青砂浆铺贴缸砖、大阶砖、预制混凝土 板等，或在防水层上浇筑40mm厚C20细石 混凝土。
• 卷材防水屋面的细部构造
① 泛水：屋面防水层与突出构件之间的防水 构造。 (图12)
② 檐口：屋面防水层的收头处，檐口的形 式由屋面的排水方式和建筑物的立面造型 要求来确定。
2.平屋顶的构造
一、 平屋顶的构造组成 平屋顶一般由屋面、承重结构、保温
