机械轴承介绍

机械轴承介绍轴承（Bearing）,是当代机械设备中一种重要零部件。

它的主要功能是支撑机械旋转体，支撑轴及轴上的零件，降低其运动过程中的摩擦系数，减少转子在旋转过程中的摩擦和磨损，并保证其回转精度。

轴承的分类1、按运动元件摩擦性质的不同，轴承可分为滚动轴承和滑动轴承两大类。

滚动轴承一般由外圈、内圈、滚动体和保持架四部分组成。

按滚动体的形状，滚动轴承分为球轴承和滚子轴承两大类。

滑动轴承滑动轴承不分内外圈也没有滚动体，一般是由耐磨材料制成。

常用于低速，重载及加注润滑油及维护困难的机械转动部位。

关节轴承关节轴承的滑动接触表面为球面，主要适用于摆动运动、倾斜运动和旋转运动。

滚动轴承2、滚动轴承按其所能承受的载荷方向或公称接触角的不同分为向心轴承、推力轴承和向心推力轴承。

其中径向接触轴承为公称接触角为0的向心轴承，向心角接触轴承为公称接触角大于0到45的向心轴承。

轴向接触轴承为公称接触角为90的推力轴承，推力角接触轴承为公称接触角大于45但小于90的推力轴承。

3、按滚动体的形状可分为球轴承和滚子轴承。

滚子轴承按滚子种类分为：圆柱滚子轴承、滚针轴承、圆锥滚子轴承和调心滚子轴承。

4、按其工作时能否调心分为调心轴承----滚道是球面形的，能适应两滚道轴心线间的角偏差及角运动的轴承和非调心轴承（刚性轴承）----能阻抗滚道间轴心线角偏移的轴承。

5、按滚动体的列数分为单列轴承、双列轴承和多列轴承。

6、按其部件（套圈）能否分离分为可分离轴承和不可分离轴承。

按其结构形状（如有无装填槽,有无内、外圈以及套圈的形状，挡边的结构，甚至有无保持架等）还可以分为多种结构类型。

7、按其外径尺寸大小分为微型轴承(<26mm)、小型轴承(28-55mm)、中小型轴承(60-115)、中大型轴承(120-190mm)、大型轴承(200-430mm)和特大型轴承 (>440mm)。

8、按应用领域分为电机轴承、轧机轴承、主轴承等。

静压主轴原理

静压主轴原理
静压主轴是一种常见的工业设备，它通过静压气体的作用来实现高速旋转，广泛应用于机床、风力发电、航空航天等领域。

静压主轴原理是指静压气体在轴承内部形成气膜，使得轴承与轴承座之间形成气膜支撑，从而减小了摩擦力和磨损，提高了轴承的工作效率和使用寿命。

本文将从静压主轴的工作原理、结构特点和应用领域等方面进行介绍。

静压主轴的工作原理是利用气体的静压效应来实现轴承支撑。

当轴承内部的气体压力大于外部环境的压力时，气体会在轴承座与轴承之间形成气膜，从而形成支撑力，使得轴承可以在气膜的支撑下实现高速旋转。

这种支撑方式不仅可以减小摩擦力和磨损，还可以有效降低轴承的运转温度，提高了轴承的工作效率和使用寿命。

静压主轴的结构特点主要体现在轴承和轴承座的设计上。

轴承通常采用气体动压轴承或气体静压轴承，它们都具有较高的旋转精度和承载能力。

轴承座通常采用特殊的结构设计，以保证气体能够在轴承座与轴承之间形成稳定的气膜支撑。

此外，静压主轴还需要配备气体供给系统和控制系统，以确保气体的稳定供给和轴承的稳定运转。

静压主轴广泛应用于机床、风力发电、航空航天等领域。

在机床领域，静压主轴可以实现高速、高精度的加工，提高了加工效率和加工质量。

在风力发电领域，静压主轴可以实现风力发电机组的高效运转，提高了发电效率。

在航空航天领域，静压主轴可以实现飞机发动机的高速旋转，提高了动力性能和可靠性。

总之，静压主轴通过静压气体的作用实现了轴承的支撑，减小了摩擦力和磨损，提高了轴承的工作效率和使用寿命。

它具有较高的旋转精度和承载能力，广泛应用于机床、风力发电、航空航天等领域，为这些领域的发展和进步提供了有力支持。

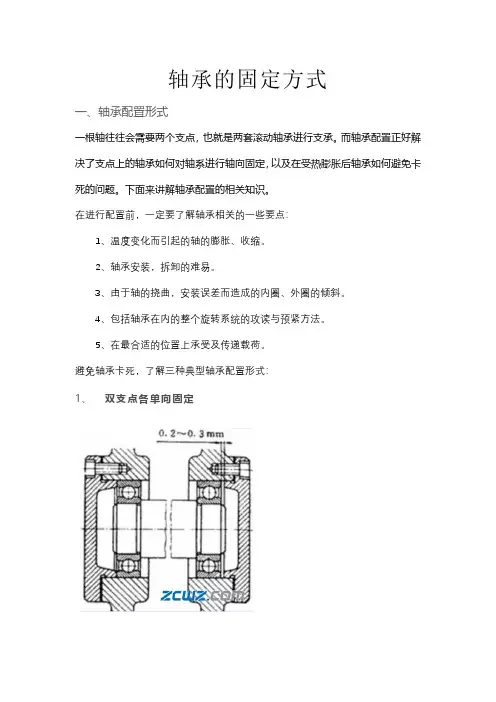

关于轴承固定方式,组合使用的知识点整理

轴承的固定方式一、轴承配置形式一根轴往往会需要两个支点，也就是两套滚动轴承进行支承。

而轴承配置正好解决了支点上的轴承如何对轴系进行轴向固定，以及在受热膨胀后轴承如何避免卡死的问题。

下面来讲解轴承配置的相关知识。

在进行配置前，一定要了解轴承相关的一些要点：1、温度变化而引起的轴的膨胀、收缩。

2、轴承安装，拆卸的难易。

3、由于轴的挠曲，安装误差而造成的内圈、外圈的倾斜。

4、包括轴承在内的整个旋转系统的攻读与预紧方法。

5、在最合适的位置上承受及传递载荷。

避免轴承卡死，了解三种典型轴承配置形式：1、双支点各单向固定这种配置形式是让每个支点都对轴系进行一个方向的轴向固定。

其缺陷是:由于两支点均被轴承盖固定，故当轴受热伸长时，势必会使轴承受到附加载荷的作用，影响使用寿命。

因此这种形式仅适合于工作温升不高且轴较短(跨距L≤400mm)的场合。

对于深沟球轴承还应在轴承外圈与轴承盖之间留出轴向间隙C，取C=0.2~0.4 mm以补偿轴的受热伸长，由于间隙较小，图上可不画出。

对于角接触轴承，热补偿间隙靠轴承内部的游隙保证。

2、一支点双向固定，另一支点游动如下图所示，左端为固定支点，承受双向轴向力;右端为游动支点，只承受径向力，轴受热伸长时可作轴向游动。

对于固定支点，轴向力不大时可采用深沟球轴承，其外圈左右两面均被固定。

图中上半部分靠轴承座孔的凸肩固定，这种结构使座孔不能一次镗削完成，影响加工效率和同轴度。

轴向力较小时可用孔用弹性挡圈固定外圈，如图中下半部分所示。

为了承受向右的轴向力，固定支点的内圈也必须进行轴向固定。

对于游动支点，常采用深沟球轴承，径向力大时也可采用圆柱滚子轴承，如图中下半部分所示。

选用深沟球轴承时，轴承外圈与轴承盖之间留有较大间隙，使轴热膨胀时能自由伸长，但其内圈需轴向固定，以防轴承松脱。

当游动支点选用圆柱滚子轴承时，因其内、外圈轴向可相对移动，故内、外圈均应轴向固定，以免外圈移动，造成过大错位。

主轴的工作原理

主轴的工作原理
主轴是机械设备中的一种重要部件，它的工作原理主要包括以下几个方面：
1. 动力传递：主轴通常由电机或其他驱动装置驱动，将动力传递到整个机械系统中。

电机通过变速装置或其他传动机构将自身的转速和转矩传递给主轴，使主轴开始旋转。

2. 衔接方式：主轴和其他机械设备之间通常通过衔接方式进行连接。

常见的衔接方式有法兰、锥柄、球面锥面等。

这些衔接方式能够确保主轴与其他部件之间的牢固连接，使得主轴能够承受工作过程中的负荷和运动。

3. 支撑与导向：主轴通常需要在机械设备中得到支撑和导向。

支撑主要是为了承受主轴的重量和运动负荷，常见的支撑形式有轴承、滑轨等。

导向主要是为了使主轴运动轨迹准确，常见的导向形式有线性导轨、滚珠丝杠等。

4. 转速和转矩调节：主轴的转速和转矩通常需要通过调节电机的输出来实现。

通过调节电机的输入电压、频率或通过变频器等控制装置，可以改变主轴的驱动力矩和转速，从而满足不同工件加工的要求。

总之，主轴在机械设备中起着传递动力、连接部件、支撑导向和转速转矩调节等作用，能够使机械系统正常运行并完成所需的加工任务。

轴承相关知识点总结大全

轴承相关知识点总结大全一、轴承的分类1.按照受力方式的不同，轴承可以分为滑动轴承和滚动轴承。

滑动轴承依靠滑动摩擦起支撑作用，适用于低速高负荷场合。

主要包括轴套轴承、滑动滚动轴承和滑动叠加轴承。

滚动轴承则通过滚动摩擦实现旋转支撑，适用于高速轴转和精密传动装置。

主要包括深沟球轴承、圆锥滚子轴承、角接触球轴承等。

2.按照结构形式的不同，轴承可以分为分离式轴承和非分离式轴承。

分离式轴承的内外圈可分离，易于安装和维修，并且能够承受径向和轴向双向载荷。

包括圆锥滚子轴承、圆柱滚子轴承等。

非分离式轴承的内外圈一体，结构简单，适用于受力方向固定的场合。

包括深沟球轴承、角接触球轴承等。

3.按照用途的不同，轴承可分为汽车轴承、机械轴承、轨道车辆轴承、电气机械专用轴承等。

二、轴承的结构轴承一般由内圈、外圈、保持架和滚动体等组成。

其结构形式多种多样，适用于不同的机械转动部件。

1.内圈：内圈是轴承的内环，通常安装在主轴上，用于支撑和定位。

其外径与滚动体接触，内径与主轴配合。

2.外圈：外圈是轴承的外环，一般安装在机壳上。

其内径与滚动体接触，外径则与机壳配合。

3.滚动体：滚动体是轴承内外圈之间的滚动接触元件，包括滚珠、滚柱、滚子等。

其作用是减小摩擦力，传递旋转力。

4.保持架：保持架用于固定轴承内外圈和滚动体，保持合适的间隙。

其作用是分开滚动体，减小摩擦和损伤。

5.密封圈：密封圈用于封闭轴承内部空间，防止灰尘、水分和污染物的进入，延长轴承使用寿命。

三、轴承的工作原理轴承在机械设备中起着连接和支撑作用，能够减小机械转动时的摩擦力，并传递旋转力。

其工作原理主要包括摩擦、滚动和润滑。

1.摩擦：轴承内外圈和滚动体之间的接触面形成摩擦力。

在轴承使用过程中，摩擦力会引起能量损耗和热量产生。

2.滚动：轴承的滚动体能够通过滚动接触减小摩擦力，降低摩擦系数，并且分散力量，保证轴承的平稳运行。

3.润滑：轴承内部需要适量的润滑油或润滑脂来减小摩擦和磨损，降低能量损耗，延长轴承使用寿命。

主轴轴承常见的支撑形式

主轴轴承常见的支撑形式主轴轴承常见的支撑形式在机床工业中，主轴轴承的支撑形式对于确保机床的精度和性能至关重要。

以下是主轴轴承常见的支撑形式：1.弹性支撑形式弹性支撑形式是一种常见的支撑方式，它利用弹簧或橡胶垫等弹性元件将主轴支撑在轴承座中。

这种支撑形式的优点在于它可以吸收主轴和轴承座之间的误差和冲击，从而减少对机床精度的影响。

此外，弹性支撑形式还可以减少热膨胀对主轴的影响，确保机床的加工精度。

然而，由于弹性支撑元件的寿命相对较短，需要定期更换，因此这种支撑形式的维护成本相对较高。

2.液压支撑形式液压支撑形式是一种利用液压油的压力来支撑主轴的支撑形式。

主轴被放置在液压油缸中，通过调节液压油的液位来调整主轴的位置。

液压支撑形式的优点在于它可以提供均匀且稳定的支撑力，从而确保主轴的精度和稳定性。

此外，液压支撑形式还可以吸收冲击和振动，提高机床的性能。

然而，液压支撑形式的成本较高，并且需要专业的维护和管理。

3.机床主轴支撑形式机床主轴支撑形式是一种针对特定机床设计的支撑形式。

这种支撑形式通常根据机床的结构和性能要求进行设计，以确保主轴的精度和稳定性。

机床主轴支撑形式通常采用滑动轴承、滚动轴承或静压轴承等不同类型的轴承。

滑动轴承具有结构简单、制造成本低等优点，但易磨损、寿命较短。

滚动轴承具有较高的精度和寿命，但需要保持清洁、润滑，否则容易损坏。

静压轴承则具有极高的精度和稳定性，但需要精密的液压控制系统和冷却系统支持。

4.数控机床主轴的支撑形式数控机床主轴的支撑形式与普通机床主轴支撑形式略有不同。

由于数控机床需要实现高精度、高速度和高效率的加工，因此其主轴的支撑形式需要具备更高的性能要求。

一般来说，数控机床主轴的支撑形式采用电主轴或气动主轴等高速主轴系统。

电主轴是一种将电机直接安装在主轴上的驱动方式，具有高转速、高精度和高效率等优点。

气动主轴则利用气压来驱动主轴旋转，具有结构简单、无污染等优点，但需要精密的气动控制系统支持。

主轴承盖结构与形式

主轴承盖结构与形式主轴承盖是机械设备中重要的零部件之一，它承载着主轴的旋转运动，并保护主轴不受外界的干扰和损伤。

主轴承盖的结构与形式对于机械设备的性能和寿命有着直接的影响。

本文将从主轴承盖的结构和形式两个方面进行探讨，以期能够更好地了解主轴承盖的重要性和作用。

一、主轴承盖的结构主轴承盖的结构主要包括盖体、密封件和固定件三个部分。

1. 盖体：主轴承盖的盖体通常由铸铁、钢板等材料制成，具有足够的强度和刚性，能够承受主轴的旋转力和轴向力。

2. 密封件：主轴承盖的密封件主要用于保护主轴不受外界的灰尘、水分等杂质的侵入，从而保证主轴的正常运转。

常见的密封件有油封、密封圈等，其材料通常选择耐磨、耐油腐蚀的橡胶材料。

3. 固定件：主轴承盖的固定件用于将主轴承盖固定在机械设备上，保证主轴承盖的稳定性和密封性。

常见的固定件有螺栓、螺母等，其材料通常选择高强度的合金钢。

二、主轴承盖的形式主轴承盖的形式根据不同的机械设备和工作条件而有所不同，常见的形式有以下几种：1. 开式主轴承盖：开式主轴承盖的上盖和下盖可以分开，方便进行维护和检修。

这种形式的主轴承盖适用于要求频繁更换主轴承的场合，如高速电机。

2. 半封闭式主轴承盖：半封闭式主轴承盖的上盖和下盖连接在一起，只能通过拆卸主轴才能进行维护和检修。

这种形式的主轴承盖适用于主轴承寿命较长的场合，如重型机床。

3. 全封闭式主轴承盖：全封闭式主轴承盖的上盖和下盖连接在一起，并且具有较好的密封性能，能够有效地防止外界的灰尘和水分进入。

这种形式的主轴承盖适用于对主轴承要求较高的场合，如精密机床。

三、主轴承盖的重要性和作用主轴承盖作为机械设备中的关键部件，具有以下重要性和作用：1. 保护主轴不受外界的干扰和损伤：主轴承盖能够有效地防止外界的灰尘、水分等杂质进入主轴轴承，从而保护主轴轴承不受损坏，延长主轴轴承的使用寿命。

2. 提供足够的刚性和强度：主轴承盖作为支撑主轴的重要部件，需要具备足够的刚性和强度，能够承受主轴的旋转力和轴向力，保证机械设备的正常运转。

电主轴主轴支撑形式及轴承材质研究

电主轴主轴支撑形式及轴承材质研究
张宏林
（西安思源学院，陕西西安７１００３８）
摘要：对高速电主轴主轴支撑方案进行分析，提出在高转速、大负荷工况下，水润滑动静压滑动轴承是一种可行的主轴支撑解决方案；并从提高主轴刚度、阻尼和回转精度等角度出发，选择了两种可用于水润滑的轴承的匹配材质，为电主轴主轴支撑设计提供参考。关键词：水润滑；动静压滑动轴承；材质；支撑形式中图分类号：ＴＨ１３３文献标识码：Ａ文章编号：１００１ — ３８８１（２０１３）１７—１２０— ３
１电主轴主轴轴承的选用电主轴电机转子套装于主轴之上，使电机和主轴合为一体，真正实现了零传动，使电机与主轴间的传动误差降至最小。随着对机床加工效率要求的日益提高，也伴随着高速切削刀具和高速加工技术的持续发展，迫切需求电主轴获得更高的转速。电主轴的支承核心是高速精密主轴轴承，其性能好坏直接影响电主轴的工作性能。因此，提高主轴转速的前提是开发出
２０１３年９月第４１卷第１７期
机床与液压
ＭＡＣＨＩＮＥＴ０ＯＬ＆ＨＹＤＲＡＵＬＩＣＳ
Ｓｅｐ．２０１３Ｖｏ１．４ｌＮｏ．１７
ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００１—３８８１．２０１３．１７．０３３
Ａｂｓｔｒａｃｔ：Ｔｈｅｈｉｇｈ — ｓｐｅｅｄｅｌｅｃｔｒｉｃｓｐｉｎｄｌｅｓｕｐｐｏｒｔｉｎｇｓｃｈｅｍｅｓｗｅｒｅａｎａｌｙｚｅｄ．Ａｔｈｉｇｈｓｐｅｅｄ，ｈｉｇｈｌｏａｄｃｏｎｄｉｔｉｏｎｓ，ｗａｔｅｒｌｕｂｒｉ — ｃａｒｅｄｈｙｄｒｏｓｔａｔｉｃｂｅａｒｉｎｇｗａｓｐｕｔｆｏｒｗａｒｄａｓａｋｉｎｄｏｆｆｅａｓｉｂｌｅｓｐｉｎｄｌｅｓｕｐｐｏｒｔｓｏｌｕｔｉｏｎ．Ｉｎｏｒｄｅｒｔｏｉｍｐｒｏｖｅｔｈｅｓｔｉｆｎｅｓｓ，ｄａｍｐｉｎｇａｎｄｓｐｉｎｄｌｅｒｏｔａｒｙｐｒｅｃｉｓｉｏｎ，ｔｗｏｋｉｎｄｓｏｆｍａｔｃｈｉｎｇｍａｔｅｉｒａｌｓｗｅｒｅｃｈｏｓｅｎｆｏｒｗａｔｅｒｌｕｂｉｃｒａｔｅｄｂｅａｒｉｎｇ．Ｉｔｐｒｏｖｉｄｅｓｒｅｆｅｒｅｎｃｅｏｒｆｅｌｅｃｔｒｉｃａｌｓｐｉｎｄｌｅｓｕｐｐｏｒｔｉｎｇｄｅｓｉｇｎ．Ｋｅｙｗｏｒｄｓ：Ｗａｔｅｒｌｕｂｉｒｃａｔｉｏｎ；Ｈｙｄｒｏｓｔａｔｉｃｓｌｉｄｉｎｇｂｅａｉｒｎｇ；Ｍａｔｅｉｒａｌ；Ｓｕｐｐｏｒｔｉｎｇｆｏｒｍｓ

风机主轴轴承结构__概述说明以及解释

风机主轴轴承结构概述说明以及解释1. 引言1.1 概述风机主轴轴承作为风力发电装置中的重要组成部分，承受并传递风能转化后产生的巨大轴向和径向载荷。

它不仅影响着整个风机系统的性能和可靠性，还直接关系到风机的运行效率和寿命。

本文旨在对风机主轴轴承结构进行概述、说明以及解释，深入探讨其基本组成部分、特点、工作原理及作用等方面的内容。

同时，将介绍主轴轴承选材和制造工艺的相关参数与考虑因素，并分析轴承的寿命和故障问题。

此外，还将涉及到主轴轴承结构优化与改进方法，包括载荷计算与设计优化技术、空气动力学性能模拟和优化方法以及材料优化和热处理技术。

1.2 文章结构本文共分为五个章节来论述风机主轴轴承结构的相关内容。

首先是引言部分（第1章），对文章内容进行概述说明以及解释，并明确目的。

第二章将详细介绍风机主轴轴承结构的基本组成部分，同时探讨不同类型主轴轴承的特点，以及主轴轴承的工作原理及作用。

第三章将重点讨论主轴轴承的选材和制造工艺，包括主要选材参数与考虑因素、制造工艺与加工精度要求以及轴承寿命与故障分析等方面内容。

第四章将从优化和改进的角度出发，介绍载荷计算与设计优化技术、空气动力学性能模拟和优化方法以及材料优化和热处理技术等方面。

最后，在第五章结论部分，将总结文章中所阐述的主要观点，并对未来风机主轴轴承发展进行展望。

1.3 目的本文的目的在于全面了解和解释风机主轴轴承结构相关知识，探讨其设计、选材和制造工艺等方面问题，并提供一些优化与改进方法。

通过对风机主轴轴承结构的深入研究和理解，可以为提高风机系统效率、增强可靠性以及延长寿命提供基础支持。

此外，本文还旨在促进对于风力发电技术的发展和应用，为未来风机主轴轴承领域的研究提供引导和参考。

2. 风机主轴轴承结构:风机主轴轴承是风机的核心部件，其结构设计直接关系到风机的运行性能和寿命。

风机主轴轴承通常由基座、主体、滚动元件和保持架等组成。

2.1 主轴轴承的基本组成部分:主轴轴承通常包括内外圈，滚动体、保持架以及密封等附件。

主轴轴承结构

主轴轴承结构
主轴轴承结构是指用于支撑旋转主轴的轴承系统的构造形式。

主轴轴承结构根据不同的轴承类型和使用场景，可以分为以下几种常见的结构形式：
1. 单列球轴承结构：由一个球形滚道、一个或两个间隔球形滚动元件和一个或两个保持器组成。

适用于轴向负荷较小、转速较高的场景。

2. 双列角接触球轴承结构：由两排球形滚道、一组角接触球形滚动元件和一个保持器组成。

适用于承受较大径向和轴向负荷的场景。

3. 圆锥滚子轴承结构：由一个圆锥滚道、一组圆锥滚子元件和一个保持器组成。

适用于承受较大径向和轴向负荷的场景，以及需要调整轴向间隙的场景。

4. 圆柱滚子轴承结构：由一个圆柱滚道、一组圆柱滚子元件和一个保持器组成。

适用于承受较大径向负荷的场景。

5. 滑动轴承结构：由一个滑动面和一个座圈组成，通过润滑液体或固体来减少摩擦和磨损。

适用于低转速和高载荷的场景。

6. 螺旋滚子轴承结构：由一个螺旋滚道、一个或多个螺旋滚子元件和一个保持器组成。

适用于承受较大径向和轴向负荷的场景，以及需要承受较高转速和瞬时负载冲击的场景。

以上是主轴轴承常见的几种结构形式，根据具体的需求和使用场景选择适合的轴承结构可以提高设备的性能和寿命。

轴承的种类和用途

轴承的种类和用途轴承是一种常用的机械元件，用于支撑和定位旋转机械装置中的轴或轴承箱。

它们通过减少摩擦和摩擦热来提高旋转效能，并承受着轴向和径向载荷。

根据不同的设计和用途，轴承可以分为几种主要类型。

1.深沟球轴承：深沟球轴承是最常见和广泛使用的轴承之一、它们由一组球组成，可在径向和轴向方向上承受较大的载荷。

这些轴承通常用于发动机、电机、汽车、仪器仪表和家用电器等。

2.圆柱滚子轴承：圆柱滚子轴承由许多圆柱形滚子组成，它们在高径向负荷下工作。

这种轴承通常用于工业机械、重型机械、矿山机械和冶金设备等。

3.锥形滚子轴承：锥形滚子轴承具有较大的径向和轴向承载能力，可以承受很高的拉压载荷。

它们通常用于车辆的转向系统、引擎、轮轴和传动轴等。

4.自动调心球轴承：自动调心球轴承是一种具有自我调整能力的轴承，可以在偏斜和不对齐的情况下工作。

这些轴承通常用于纺织机械、风力发电机、压缩机和离心机等。

5.自动调心滚子轴承：自动调心滚子轴承由两个球形滚道组成，可在高径向负荷和较小的轴向载荷下工作。

这些轴承通常用于冶金机械、纸浆机械、轧机和发电机等。

6.角接触球轴承：角接触球轴承适用于同时承受径向和轴向载荷的应用。

这些轴承通常用于汽车转向系统、机床主轴和重型机械等。

7.陶瓷轴承：陶瓷轴承材料具有较低的密度和更高的硬度，能承受更高的温度和更低的摩擦系数。

这些轴承用于特殊领域，如高速列车、航空航天和医疗设备等。

8.空气轴承：空气轴承通过气体的静压作用来提供支撑，无需使用润滑剂。

这种轴承广泛用于高速转子、精密仪器和光学设备等。

除了以上列举的基本分类，还有许多其他类型的轴承，如球面滚子轴承、交叉滚子轴承、圆柱滚柱轴承、悬臂承载轴承等，它们都有不同的设计和用途。

总结起来，轴承是机械装置中至关重要的组成部分，它们可以在各种应用中提供支撑和定位。

根据不同的设计和用途，选择适当的轴承类型非常重要，以确保机械系统的正常运行和有效性。

电主轴轴承用法

电主轴轴承用法电主轴轴承是一种非常重要的机械零件，它被广泛应用于各种机械设备中，特别是高速机械设备中。

本文将详细介绍电主轴轴承的用法，包括其基本原理、分类、选型、安装和维护等方面。

一、基本原理电主轴轴承是支撑电主轴旋转的关键零件之一。

它的基本原理是利用摩擦力和滚动力来支撑电主轴的旋转。

在高速旋转时，由于离心力和惯性力的作用，电主轴会产生很大的径向和轴向负载，因此需要使用高精度、高刚性的电主轴轴承来支撑。

二、分类根据结构形式和工作特点，电主轴轴承可以分为以下几类：1. 深沟球轴承：这种类型的电主轴轴承结构简单，容易安装和维护，并且具有较高的刚性和耐磨性。

但是由于其限制了滚动体数量，在高速旋转时容易产生共振现象。

2. 角接触球轴承：这种类型的电主轴轴承具有较高的刚性和承载能力，适用于高速旋转和高精度加工。

但是由于其结构复杂，安装和维护难度较大。

3. 圆锥滚子轴承：这种类型的电主轴轴承具有很好的径向和轴向承载能力，适用于大负荷、低速旋转的情况。

但是由于其限制了滚动体数量，在高速旋转时容易产生共振现象。

4. 球面滚子轴承：这种类型的电主轴轴承具有很好的径向和轴向承载能力，并且适用于大负荷、中低速旋转的情况。

但是由于其结构复杂，安装和维护难度较大。

三、选型选型是电主轴轴承使用过程中非常重要的一环，正确选型可以保证电主轴正常运行并延长使用寿命。

在选型时需要考虑以下几个方面：1. 载荷：根据电主轴所需的最大载荷来选择合适的电主轴轴承。

2. 转速：根据电主轴所需的最大转速来选择合适的电主轴轴承。

3. 刚度：根据电主轴所需的最大刚度来选择合适的电主轴轴承。

4. 精度：根据电主轴所需的最高精度来选择合适的电主轴轴承。

5. 温度：根据电主轴所需的最高工作温度来选择合适的电主轴轴承。

四、安装正确安装是保证电主轴正常运行和延长使用寿命的关键。

在安装时需要注意以下几个方面：1. 清洁：在安装前需要清洗电主轴和电主轴轴承，确保无杂质和污垢。

轴承选型

为支撑一根转动轴至少需要两个中间有一定间隔的轴承。

轴承配置形式可按实际条件选用固定-游动支承、自身可调节支承或两端游动支承。

固定-游动支承由于制造误差，由两个向心轴承支承的轴中心距和轴承座的中心距离通常不是完全的相等的，工作温度的升高也会使这个距离改变，因此就需要游动轴承来补偿这个误差。

N型和NU型圆柱滚子轴承是理想的游动轴承，这类轴承滚子和保持架可以在轴承无挡边套圈的滚道移动。

其他类型的轴承仅仅是在一个套圈是松配合的时候才能作为游动轴承，例如深沟球轴承和调心滚子轴承。

因此，在点载荷作用下轴承套圈通常采用松配合，此处多为外圈。

相反，固定端轴承起固定轴的轴向位置和承受外部轴向力的作用。

对于装有超过两个轴承的转动轴，仅用一个轴承做为固定端轴承以避免出现有害的预载荷。

采用哪种类型的轴承做为固定端轴承主要取决于轴向载荷的大小和轴向定位精度要求的高低。

例如，采用一个双列角接触球轴承比采用一个深沟球轴承或一个调心滚子轴承能活的更紧密的轴承定位。

对称布置的一对角接触球轴承或圆锥滚子轴承作固定轴承时，轴向定位效果更好。

通用角接触球轴承的优点更为突出这类轴承不需要加调整垫圈就可以任意组合成O型布置（背对背或内圈窄边相对）或X型布置（面对面或内圈宽边相对），因此，当用通用结构角接触球轴承组合成O型或X型布置时就可以得到轴向小游戏(UA型)、零游隙(UO型)或小的预载荷（UL型）。

通用结构型主轴轴承(UL型)安装成O型或X型布置时也可轻预载荷。

采用圆锥滚子轴承作为固定轴承(N11型结构)时，安装起来也很方便。

他们按照相应的轴向游隙配对供应，使用时不在需要任何设置和调整了。

在变速箱中，为起到固定轴承的作用，有时把一个四点接触球轴承直接安装到一个圆柱滚子轴承旁面。

外圈没有支撑的四点接触球轴承只能承担轴向力，径向力由圆柱滚子轴承来承担。

当轴向载荷较小时，NUP型圆柱滚子轴承也可以作为一个固定轴承使用。

两端可调节的固定支承两端可调节的固定支承一般由两个对称布置的角接触球轴承或圆锥滚子轴承组成。

主轴轴承常见的支撑形式

主轴轴承常见的支撑形式1. 弹性支撑形式弹性支撑形式是主轴轴承中最常见的一种形式。

它通过使用弹簧、橡胶、气垫等弹性元件来支撑主轴，以减少振动和冲击力对主轴的影响。

弹性支撑能够提供较好的减振效果，使主轴在高速旋转时更加稳定。

弹性支撑形式主要包括以下几种：•弹簧支撑：通过在主轴上安装弹簧，使主轴能够在一定范围内进行弹性变形。

弹簧支撑具有良好的减振效果和较高的刚度，适用于高速旋转的主轴。

•橡胶支撑：使用橡胶材料作为支撑元件，能够吸收振动和冲击力，减少主轴的振动。

橡胶支撑具有较好的减震效果和较低的刚度，适用于对振动要求较高的主轴。

•气垫支撑：通过在主轴和支撑座之间形成气垫，使主轴悬浮在气体中，减少与支撑座的接触，从而减小振动和摩擦。

气垫支撑具有较好的减振效果和较低的摩擦力，适用于高速、高精度要求的主轴。

2. 液压支撑形式液压支撑形式是主轴轴承中另一种常见的支撑形式。

它利用液体的压力来支撑主轴，以减小振动和冲击力对主轴的影响。

液压支撑具有较好的稳定性和承载能力，适用于大型主轴和高负荷工况。

液压支撑形式主要包括以下几种：•液体静压支撑：通过在主轴和支撑座之间形成一层液体静压膜，使主轴悬浮在液体中。

液体静压支撑能够提供较高的刚度和较好的减振效果，适用于高速旋转和重载工况。

•液体动压支撑：在液体静压支撑的基础上增加了液体动压系统，通过液体的流动来进一步提高支撑刚度和减振效果。

液体动压支撑适用于超高速旋转和超大负荷的主轴。

3. 磁浮支撑形式磁浮支撑形式是主轴轴承中较为先进和高级的一种形式。

它利用磁力来支撑主轴，实现主轴的非接触运转。

磁浮支撑具有无摩擦、无磨损和高速旋转的优势，适用于高精度、高速度要求的主轴。

磁浮支撑形式主要包括以下几种：•电磁悬浮支撑：通过在主轴和支撑座之间产生电磁力，使主轴悬浮在电磁场中。

电磁悬浮支撑具有较高的刚度和较好的减振效果，适用于高速、高精度要求的主轴。

•超导磁浮支撑：利用超导材料的特殊性质，产生强大的磁场，使主轴悬浮在磁场中。

轴系支承布置的形式及应用特点

轴系支承布置的形式及应用特点轴系支承布置的形式及应用特点：轴系支承布置是指在机械设备中安装轴承的形式和方法。

轴系支承的形式可以根据轴承的类型、工作要求等因素来选择，它们的应用特点也随之不同。

下面将详细介绍几种常见的轴系支承布置形式及其应用特点。

1. 单个轴承支承单个轴承支承是最简单的布置形式，它可以用于轴向和径向负荷较小的设备，如小型电机、风扇等。

这种布置形式具有结构简单、制造成本低、装配方便的特点，但是轴承只能承受单向负荷，承载能力有限。

2. 联组轴承支承联组轴承支承是将两个或多个轴承进行组合，使得在同一个轴上承载能力增加的布置形式。

常见的联组轴承有角接触球轴承、圆柱滚子轴承和锥形滚子轴承等。

这种布置形式可适用于承受较大径向和轴向负荷的机械设备，如车辆传动系统、工程机械等。

联组轴承具有承载能力大、刚度高、寿命长的特点，但制造和调整较为复杂。

3. 短轴承支承短轴承支承是将轴承放置在接近负载作用点的位置上。

该布置形式适用于承受大的径向负荷和较小的轴向负荷的设备，如水泵和风力发电机。

这种布置形式具有结构紧凑、减小轴的弯曲和挠度的特点，但在轴向负荷较大时需要使用其他支承形式进行补偿。

4. 悬臂轴承支承悬臂轴承支承是将轴承安装在距离负载作用点较远的位置上。

该布置形式适用于承受较大径向和轴向负荷的设备，如机床主轴和工程车辆的行走轴。

悬臂轴承支承具有刚度高、承载能力大、拆卸维修方便的特点，但是在设计和制造方面要考虑到杆件的强度和稳定性。

5. 轴承支承方式的变化除了上述几种常见的布置形式，根据具体设备的要求和工作条件，还可以采用其他变化形式的轴承支承方式。

例如，可以通过增加双重支承或多点支承来增加轴承的承载能力；可以通过预紧轴承、自动调心轴承等技术来提高轴承的工作精度和稳定性。

总的来说，轴系支承布置的形式和方法应根据具体设备的工作要求和使用环境来选择。

合理的轴系支承布置可以确保设备的正常运行和寿命，提高设备的工作效率和可靠性。

主轴的结构及工作原理

主轴的结构及工作原理主轴是机床的重要组成部分，负责驱动工件或刀具的旋转运动。

以下是主轴的结构及工作原理的详细说明：一、主轴的结构主轴主要由以下几部分组成：1．主轴箱：主轴箱是主轴的支撑结构，通常由优质铸铁或钢板焊接而成。

主轴箱内装有主轴轴承、齿轮等传动部件，以及润滑和冷却系统。

2．主轴轴承：主轴轴承是主轴的核心部件，一般采用高精度、高刚性的滑动轴承或滚珠轴承。

主轴轴承的主要作用是支承主轴，使其能够承受较大的径向和轴向载荷。

3．传动部件：传动部件包括变速齿轮、皮带轮、链轮等，用于将动力传递给主轴，使其实现不同的转速和旋转方向。

4．密封件：密封件用于防止主轴内部的润滑油泄漏，以及防止外部杂质和水分进入主轴箱内。

5．冷却系统：冷却系统包括冷却液泵、管道和散热器等，用于降低主轴的工作温度，防止因过热而导致精度损失。

二、主轴的工作原理主轴的工作原理主要包括以下步骤：1．动力传递：动力源（通常是电动机）通过传动部件将动力传递给主轴。

在传动过程中，变速齿轮和皮带轮等部件可以对动力进行变速和转向，以满足主轴的不同转速和旋转方向的需求。

2．支承与旋转：主轴轴承支承主轴，使其能够旋转。

主轴轴承一般采用高精度、高刚性的滑动轴承或滚珠轴承，以确保主轴在高速旋转时仍能保持高精度和高稳定性。

3．润滑与冷却：主轴工作时会产生大量的热量，因此需要润滑和冷却系统来保持其正常运转。

润滑油通过密封件进入主轴轴承，起到润滑和冷却作用。

同时，冷却液也可以通过管道进入主轴箱，将主轴产生的热量带走，以保持主轴的正常工作温度。

4．精度控制：为了确保加工质量和刀具寿命，主轴在旋转过程中需要保持高精度和高稳定性。

这可以通过采用高精度轴承、控制主轴转速和负载、以及定期检查和维护等方式实现。

5．刀具与工件的装夹：在加工过程中，刀具和工件需要被装夹在主轴上。

这通常通过卡盘、顶尖等夹具实现。

夹具的精度和稳定性直接影响到加工质量和刀具寿命。

6．信号反馈与控制：为了实现自动化加工，主轴通常配备有传感器和反馈系统。

数控机床作业答案

数控机床作业答案作业1：1.简述国际数控机床经历的三个阶段及发展过程。

答：第一阶段：20世纪20年代前，天轴集中传动机床。

以蒸汽机或直流发电机——电动机组集中提供动力，天轴传动，塔轮变速，单机不能独立工作。

第二阶段： 20世纪20年代后，多电机(交流电机)驱动，齿轮变速机床。

机、电、气、液技术结合，出现了以加工汽车零部件为代表的组合机床及其自动线，使大批大量生产的自动化水平在20世纪60年代达到了顶峰。

第三阶段： 20世纪50年代后，数字控制与信息化机床。

计算机和电子技术与机械加工过程的联系，机械传动凸轮控制——伺服驱动数字控制，加工中心——工艺集成2.根据GB/T15375-1994规定确定机床CA6180、XKA5032A、TH5660A型号类型含义。

CA6180 C 车床（类代号）A 结构特性代号6 组代号（落地及卧式车床）1 系代号（普通落地及卧式车床）80 主参数（最大加工件回转直径800mm）XKA5032A X 铣床（类代号）K 数控（通用特性代号）A （结构特性代号）50 立式升降台铣床（组系代号）32 工作台面宽度320mm（主参数）A 第一次重大改进（重大改进序号）TH5660A T 镗床H 自动换刀5 立式镗床级6 普通工作台60 工作台面宽度600mmA 第一次重大改进作业2：1．机床由哪几部分组成？答：数控机床由1）动力源、2）传动系统、3）支撑件、4）工作部件、5）控制系统、6）冷却系统、7）润滑系统、8）其他装置：如排屑装置，自动测量装置等几部分组成。

2．车床的功能与特点是什么？在普通车床中能否实现二维插补曲线轮廓的加工？答：1）车床是回转体加工机床，其功能与特点：①除可加工各类回转表面及端面外，还可加工平面、孔、螺纹等。

②加工零件一般呈轴、套、盘、筒状。

③常用刀具主要是各种车刀，孔加工刀具，螺纹刀具等。

2）在普通车床中不能实现二维插补曲线轮廓的加工。

因无数控系统控制刀具沿各坐标轴移动相应位移、达到要求的位置与速度，形成X、Z两直线轴联动、插补。
