USB光隔离开关量输入输出模块
开关量输入输出的隔离技术
要求输入模拟量在整个模数转换过程中被“冻结”起来，
保持不变。但在转换之后，又要求A/D转换器的输入端能跟
踪输入模拟量的变化，能完成上述任务的器件叫采样/保持
电路，简称采/保(S/H)。
最基本的采/保电 路由模拟开关，保持 电容和缓冲放大器组 成
输出电压5V/3.3V/3V
低电池电压检 测输入
低电池电压检 测输出
图4.9 MAX639/MAX640/MAX653的电路连接
16
适于A/D转换器或模拟放大器使用的，通常是双电源输出型。MAX743可提 供±12V或±15V的对称电压，MAX743的最大电流可达±100mA，
图中两个电感100μH、两个电解电容100μF和两个肖特基二极管1N5817
隔离电压高达2000V
共模抑制比(放大器输出功率与输入功率比值的对数，用以表示功率放 大的程度。亦指电压或电流的放大倍数,通常以分贝(dB)数来规定。)高130db， 信号最高频率5KHZ
供电电压15V，可提供±7.5V电源(0.4mA/2mA) （2）MAX210(三端口宽频带隔离放大器 )——3端口，变压器耦合
高频逻辑门专用隔离电路
简单化是逻辑电路
在6N136的基础上，将输出电路做成与TTL兼 容的标准逻辑电路，这就是6N137 ，6N137典 型应用
29
同相输入
30
反相输入
31
应用举例AD210的16、17两引脚连接在一起，可实现信号跟踪
功能。18、19两引脚之间通过电阻Ra接信号源Vs，18脚和Vs共地。 脚1和脚2为输出引脚，Rb为输出负载电阻(使用时可选Ra=Rb=1 kΩ)。 该电路可实现1:1的隔离传输功能。
北京瑞博华控制技术 光电隔离全速实时连续采集板 AD8201 说明书
USB接口100Ksps/12位32通道AD8通道数字输入/8通道数字输出 光电隔离全速实时连续采集板AD8201使用说明书北京瑞博华控制技术有限公司北京瑞博华控制技术有限公司USB接口100Ksps/12位32通道AD /8路开入开出板AD8201使用说明书一、概述AD8201是USB1.1总线兼容的数据采集器，该采集器以USB电缆线与计算机相连，外壳内的数据采集卡采用40芯扁平线接头与用户信号相连。
该采集器一般采用铁质喷塑外壳封装，壳体带端子板,采用端子和37芯孔式头的接口方式,用户可以直接把信号接在端子上,也可以通过37芯电缆线接入,是现场信号采集的理想选择。
选配的录波器软件可以直接与AD8201接口，软件与硬件搭配在一起，组成一套功能强大的数据采集系统，是现场信号检测的好帮手，实际通过的总采集速度100ksps(Sample Per Second:采样次数/秒)，也就是采样频率可以达到100000次/秒。
因此，本采集系统可以代替示波器，盒磁带机，可以长时间记录并保存现场信号，而且可以现场实时看到信号波形等。
本板的采集精度12位，综合误差1LSB，因此，采样精度非常高。
二、性能和技术指标2.1 性能与指标本板采用数字光电隔离技术，板上带DC-DC电源块，模拟信号地线和计算机地线分开，可防止有害信号通过采集卡串到计算机内，以避免由此引起计算机损坏，此外对降低环境噪声对信号的干扰也有益处。
32路单端/16路双端模拟信号输入通道模拟电压输入范围：±5V或0-10VA/D转换分辨率：12Bit采集速度：总采样速度100KHZ，板上带4K缓存。
程控放大：为基本配置以外的另选配置，可放大1/2/4/8倍或1/10/100/1000倍通道间相位差：随用户自定的采样速度而变模拟量输入阻抗：100千欧。
中断源：定时器中断记录数据长度：仅受计算机的内存及硬盘限制数据触发方式：连续采集，可以用软件判断进行触发，可以任意触发A/D综合误差：1LSB。
光耦隔离模块原理

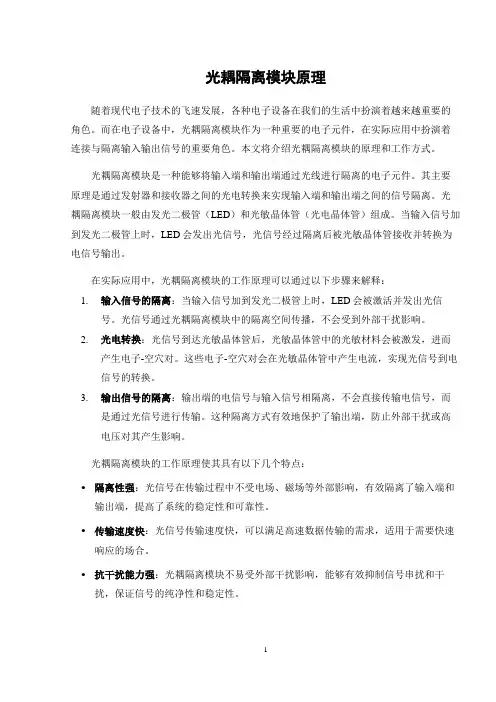

光耦隔离模块原理随着现代电子技术的飞速发展，各种电子设备在我们的生活中扮演着越来越重要的角色。
而在电子设备中，光耦隔离模块作为一种重要的电子元件，在实际应用中扮演着连接与隔离输入输出信号的重要角色。
本文将介绍光耦隔离模块的原理和工作方式。
光耦隔离模块是一种能够将输入端和输出端通过光线进行隔离的电子元件。
其主要原理是通过发射器和接收器之间的光电转换来实现输入端和输出端之间的信号隔离。
光耦隔离模块一般由发光二极管（LED）和光敏晶体管（光电晶体管）组成。
当输入信号加到发光二极管上时，LED会发出光信号，光信号经过隔离后被光敏晶体管接收并转换为电信号输出。
在实际应用中，光耦隔离模块的工作原理可以通过以下步骤来解释：1.输入信号的隔离：当输入信号加到发光二极管上时，LED会被激活并发出光信号。
光信号通过光耦隔离模块中的隔离空间传播，不会受到外部干扰影响。
2.光电转换：光信号到达光敏晶体管后，光敏晶体管中的光敏材料会被激发，进而产生电子-空穴对。
这些电子-空穴对会在光敏晶体管中产生电流，实现光信号到电信号的转换。
3.输出信号的隔离：输出端的电信号与输入信号相隔离，不会直接传输电信号，而是通过光信号进行传输。
这种隔离方式有效地保护了输出端，防止外部干扰或高电压对其产生影响。
光耦隔离模块的工作原理使其具有以下几个特点：•隔离性强：光信号在传输过程中不受电场、磁场等外部影响，有效隔离了输入端和输出端，提高了系统的稳定性和可靠性。
•传输速度快：光信号传输速度快，可以满足高速数据传输的需求，适用于需要快速响应的场合。
•抗干扰能力强：光耦隔离模块不易受外部干扰影响，能够有效抑制信号串扰和干扰，保证信号的纯净性和稳定性。
总的来说，光耦隔离模块作为一种重要的电子元件，在电子设备中起着不可替代的作用。
其原理简单直观，但却能在实际应用中发挥重要作用。
在今后的电子技术发展中，光耦隔离模块将继续发挥着重要的作用，为电子设备的连接和隔离提供有效保障。
便携设备及消费电子USB应用中的模拟开关选择
当进行便携设备的设计时，工程师在选择模拟开关时必须特别关注RON、串扰、THD、带宽、电荷注入、插损等参数。
本文阐述了模拟开关的工作原理以及选择这种器件时对各种关键参数的折衷考虑。
位总线开关。
图1：FSTU3125型4最近几年，开关正进入到PC、服务器、笔记本电脑及扩展基座(docking station)应用等市场中，这随后导致众多芯片厂商蜂拥推出各种“总线开关”。
这些总线开关之所以具有吸引力，是因为通过在应用中与(缓存或存储器中的)多路复用/解复用数据隔离或进行电压转换，在插入(连接)或断开期间就很方便地将总线电容与插卡或设备隔开。
大多数总线开关产品都是能处理奇偶或非奇偶应用数据通信总线宽度的8、10、16、18、24或32位器件。
这些产品还被用于字节交换、纵横(交叉)路由及存储器交错等。
总线开关一般被设计成单NMOS器件，且由于其双向本质、低(或“零”)传播延时(典型为250ps)、低电容及低电流源要求而常常被用作缓冲器或收发器的替代器件。
但单NMOS通道的缺点是，随着源极电压接近Vcc，栅极下面的漏-源区会逐渐被夹紧，从而限制电流供应能力并使输出电压箝位。
但请记住，电流源是以驱动缓冲器为特征，而开关并非天然就具有电流供应能力，它只想起简单的“连线”作用。
其主要缺点是下降沿上的下冲，这会引起存储器模块的假同步，但此问题由于“下冲加固电路(UHC)”及类似技术的引入而被固定。
笔记本电脑/PC继续将开关用于多路复用应用，包括在视频上重叠图形(画中画)、MPEG数据流的切换(在串-并转换后)以及随后在视频加速卡上不同监视器(TV、LCD、PC监视器)源之间的RGB数据复用等。
最近几年，消费者对带有多个源的高技术特性的渴求已经在推动技术需求的发展，因此开关功能是视频、图形及音频传输或处理过程中的一个完整组成部分。
鉴于此，除简单的R ON 及R FLAT 特征外，目前对“开关”在串扰、总谐波失真(THD)、衰减及带宽方面的指标要求也有了很大的提高。
信号隔离模块参数

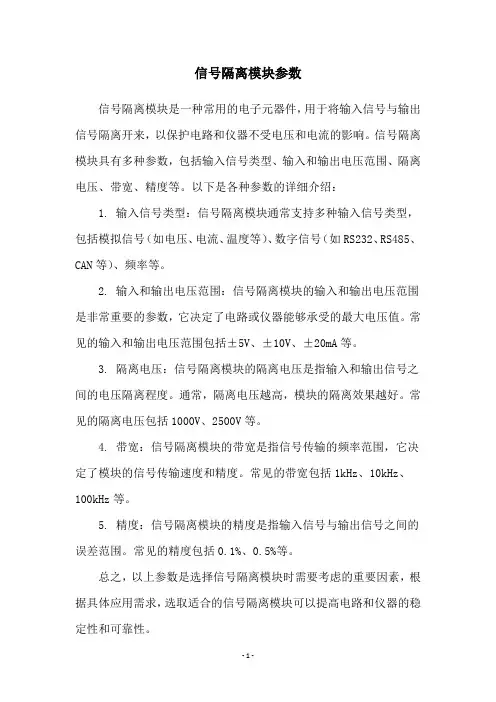

信号隔离模块参数
信号隔离模块是一种常用的电子元器件，用于将输入信号与输出信号隔离开来，以保护电路和仪器不受电压和电流的影响。
信号隔离模块具有多种参数，包括输入信号类型、输入和输出电压范围、隔离电压、带宽、精度等。
以下是各种参数的详细介绍：
1. 输入信号类型：信号隔离模块通常支持多种输入信号类型，包括模拟信号（如电压、电流、温度等）、数字信号（如RS232、RS485、CAN等）、频率等。
2. 输入和输出电压范围：信号隔离模块的输入和输出电压范围是非常重要的参数，它决定了电路或仪器能够承受的最大电压值。
常见的输入和输出电压范围包括±5V、±10V、±20mA等。
3. 隔离电压：信号隔离模块的隔离电压是指输入和输出信号之间的电压隔离程度。
通常，隔离电压越高，模块的隔离效果越好。
常见的隔离电压包括1000V、2500V等。
4. 带宽：信号隔离模块的带宽是指信号传输的频率范围，它决定了模块的信号传输速度和精度。
常见的带宽包括1kHz、10kHz、100kHz等。
5. 精度：信号隔离模块的精度是指输入信号与输出信号之间的误差范围。
常见的精度包括0.1%、0.5%等。
总之，以上参数是选择信号隔离模块时需要考虑的重要因素，根据具体应用需求，选取适合的信号隔离模块可以提高电路和仪器的稳定性和可靠性。
FY4400手册
软件支持服务 自销售之日起提供 6 个月的免费开发咨询。
2
FY4400
目录
在开始使用前请仔细阅读下面说明 ............................................................. 2 一、FY4400 说明............................................................................. 4 1.1 FY4400 板卡简介 ..................................................................... 4 1.2 主要功能及性能 ..................................................................... 4 IO 部分............................................................................. 4 动态链接库 ......................................................................... 5 其他 ............................................................................... 5 二、原理说明 ............................................................................... 6 2.1 简介................................................................................ 6 2.2 开关量部分的原理 ................................................................... 7 2.3 如何使用 DO 输出电压信号 ............................................................ 9 三、硬件 .................................................................................. 10 3.1 安装 .............................................................................. 10 信号连接注意事项 .................................................................. 10 3.2 连接 .............................................................................. 10 3.3 常用信号的连接、处理 .............................................................. 11 四、 DLL 动态链接库模式 .................................................................... 12 4.1 软件说明 .......................................................................... 12 4.2 接口函数说明 ...................................................................... 12 函数简介 .......................................................................... 12 变量约定 .......................................................................... 12 设备操作函数 ...................................................................... 13 IO（开关量）操作函数 .............................................................. 13 EERPOM 操作函数 .................................................................... 14 五、附录 .................................................................................. 16 5.1 维修 .............................................................................. 16 5.2 板卡尺寸以及安装 .................................................................. 16 5.3 版本信息 .......................................................................... 18
数据采集模块使用说明
目录1. 概述 (1)2. 主要技术指标 (1)3. 工作原理 (2)4. 模入码制以及数据与模拟量的对应关系 (2)5. 软件 (3)数据采集模块使用说明书1. 概述多功能数据采集模块适用于带USB 接口的PC系列微机，具有即插即用（PnP）功能。
其操作系统可选用目前最普遍的 Windows 系列、高稳定性的Unix等多种操作系统以及专业数据采集分析系统LabVIEW/LabWindowsCVI等软件环境。
在硬件的安装上非常简单，使用时只需将模块的USB接口插入计算机任何一个USB接口插座中。
2. 主要技术指标2.1 USB指标：2.1.1 处理器及USB接口芯片： CY7C680132.1.2 通讯方式： USB接口2.1.3 通讯距离：小于5米2.1.4 通讯协议： USB2.02.2模入部分:2.2.1输入通道数： 6；2.2.2 输入信号范围：±5V ；2.2.3 输入阻抗：≥10MΩ；2.2.4程控增益：×1；×2；×10；×100；×500；2.2.5输入通道选择方式：单通道程序指定/多通道自动扫描；2.2.6 A／D转换精度/最高采样速率： 12位AD/500K；2.2.7 A/D采样程控频率：1KHz/10KHz/25KHz/50KHz/100KHz/250KHz/500KHz；2.2.8 A/D启动方式：程控触发2.2.9 FIFO存储器容量：8K×16bit（全满）/4K×16bit（半满）；2.2.10 通道切换时间：(模拟开关导通时间＋放大器建立时间) ≤2μS；2.2.11 A／D转换非线性误差：±1LSB（A/B型），±2LSB（C型）；2.3 模出部分：2.3.1 输出通道数：2路2.3.2 输出范围：电压方式：0～+10V2.3.3 输出阻抗：≤ 2Ω ( 电压方式 )2.3.4 D/A转换分辨率：12位2.3.5 电压输出方式负载电流：≤ 10mA2.4 开关量部分2.4.1 输入路数：2路TTL电平/2路光隔, 5V*/12V/24V开关量输入电平可选。
光隔开关量输出板
PC-6411光隔开关量输出板用户手册PC-6411光隔开关量输出板技术说明书1.概述PC-6411光隔开关量输出板是为PC-BUS ISA总线的486/586系列的原装机、兼容机及工控机而设计的接口板，它适用于工业现场开关状态变化的输出。
考虑到在开关量的输入输出中“开”和“关”的暂态对计算机干扰十分强烈及现场办公强电的干扰，本板采用了光电隔离技术，使计算机与现场信号之间全部隔离，提高了抗干扰能力。
本板有32路开关量输出，具有P-N-P 晶体管扩流电路，非常适用于电流下拉型电路现场。
2.主要技术指标2.1 32路开关量输出。
2.2 最大输出电流：200mA，可直接驱动继电器。
2.3各路信号与接口板之间隔离电平：500V。
2.4 本板共占用主机连续4个I/O地址口。
3.工作原理PC-6411板由32路输出寄存器、光电隔离电路、晶体管扩流电路和外部电源变换电路等几部分组成。
3.1 布局图如下：3.2 外部电源：本板的外部电源可以是12V 或24V. 4.操作说明本板的开出信号分为4组，每组8路，通过锁存器输出。
4.1 I/O 地址分配： 地址开关的设置：本板共占用主机连续4个I/O 端口，通过拨动板上的地址开关DIP 而设定，各位代表的意义如下：光电藕合器和晶体管扩流寄 存 器 DIPA2 ～ A9 A2 ～ A9(a) 300H (b) 184H图1 I / 0 基地址选择举例4.2 I/O地址表示功能：4.3 输出插座接口定义：4.4 开出信号的操作：注意：当PC-6411外接K-805继电器板、K-806固态继电器板时，当37芯D型插头为高电平输出时，继电器释放，继电器灯熄灭；当37芯D型插头为低电平输出时，继电器吸合，继电器灯点亮。
5. 驱动程序简介∶PC-6000 系列演示程序及驱动程序是为PC-6000 系列多功能工控采集板配制的工作在中西文Windows 95/ 98/ NT环境下的一组驱动程序以及使用该驱动程序组建的一个演示程序，可以方便地使用户在中西文 Windows 环境下检测硬件的工作状态以及帮助软件开发人员在常用的 C\C++, Visual Basic, Delphi, Borland C++ Builder, Borland Pascal for windows 等开发环境中使用 PC-6000 系列工控采集板进行数据采集和过程控制等工作.驱动程序是一个标准动态链接库 (DLL文件)。
DW-J00 J01无线开关量控制器说明书_xk
小吸盘天线
电源为可选件，可提供 12V 1A 或 24V 1A 的开关电源。 深圳市大为智通科技有限公司
文档版本号：DW-AMRRF-0954 13/13
接口
接口图
天线接口 电源输入 电源输出 输入通道。 对应输入 I1 通道 1，。 。。I8 对应输 入通道 8。C1 为 I1~I4 的公共端。 为 I5~I8 C2 的公共端。
文档版本号：DW-AMRRF-0954 8/13
深圳市大为智通科技有限公司
输出通道。O1 对应输 出通道 1，。 。。O8 对应 输 出 通 道 8 。 C1 为 O1~O4 的公共端。C2 为 O5~O8 的公共端。
文档版本号：DW-AMRRF-0954 6/13
深圳市大为智通科技有限公司
尺寸规格
125mm
41mm
145mm 89mm
35mm
文档版本号：DW-AMRRF-0954 7/13
深圳市大为智通科技有限公司
型号说明
无线开关量控制器型号描述如下：
DW–J0x–m/n
其中： n 表示支持的输出通道数量， 4、 两种 有 8 配置 m 表示支持的输入通道数量，有 4、8 两 种配置。 X 指示最大输出功率 0 表示 100mw；1 表示 500mw 0 表示支持开关量输入、输出 DW-J 表示大为智通无线开关量控制器
文档版本号：DW-AMRRF-0954 5/13
深圳市大为智通科技有限公司
器 1 下挂有 DW-J01-8/8(8 入 8 出)、DW-J11-16(16 入)、DW-J21-16(16 出)无线开关量控制 器。 参数设置： 监控器 1 的本模块地址是 0，组编号的低位是 1（对应的 modbus 从设备地址是 1） 。 模块 1、2、3、4 的本模块地址依次是 1、2、3、4，目标模块地址都是 0。组编号与监 控器 1 保持一致。 监控器 2 的本模块地址是 0，组编号的低位是 2（对应的 modbus 从设备地址是 2） 。 模块 4 的本模块地址是 1，目标模块地址是 0。组编号与监控器 2 保持一致。 动作过程：每当远程无线控制器的输入通道电平发生改变时，发送报告到监控器，监控 器更新相关的映像寄存器或状态，PLC 可以读取这些寄存器或状态。PLC 也可以实时读取远 程设备通道的状态。PLC 可以通过写寄存器或状态的方式，直接控制远程设备的输出状态。
单片机抗干扰技术(4) 开关量输入输出通道隔离
极限条件
18
推荐的使用条件 二极管侧
参数 输入电流 反向电压 工作温度 符号 IF VR TOPR 符号 Ic VCEO -25 最小值 min — — 典型值 Typ 1 55 最小值 min — 典型值 Typ 16 5 85 最大值 Max 10 最大值 Max 50 单位 mA V ℃
输出侧
16
使用光电隔离器件的注意事项
要注意不要超过期间的极限参数。 以三极管输出隔离器件为例。 通过查询它的技术说明书，可以获得使用参数，主要 参数包括发光二极管侧的输入电流，反向电压等； 输出侧：C-E结电压、集电极最大电流 隔离电压 电流传输比等 例如以TLP521-1为例。 尽量在推荐条件下使用
17
使用继管。继电器输出也可
以提供电气隔离功能，但其触点在通断瞬间往往容易
产生火花而引起干扰，还是必须予以注意的，一般可
采用阻容电路予以吸收。
42
继电器式开关量输出
43
带光电隔离的继电器输出接口电路
图2.11 继电器式开关量输出
44
④ 可控硅输出
25
③输出端工作电流
光电隔离器输出端的灌电流不能超过额定值，否 则就会使元件发生损坏。 一般输出端额定电流在mA量级，不能直接驱动大 功率外部设备，因此通常从光电隔离器至外设之间还 需设置驱动电路。
26
④ 输出端暗电流
这是指光电隔离器处于截止状态时（IF=0）, 流经输出端元件的电流，此值越小越好。 在设计接口电路时，应考虑由于输出端暗电 流而可能引起的误触发，并予以处理。
1. 开关量输入信号的类型
开关量输入信号有以下基本类型 （1）一位的状态信号。如阀门的闭合与开启、电机 的启动与停止、触点的接通与断开。 （2）成组的开关信号。如用于设定系统参数的拨码 开关组等。 （3） 数字脉冲信号。许多数字式传感器(如转速、 位移、流量的数字传感器)将被测物理量值转换为数 字脉冲信号，这些信号也可归结为开关量。
mp441使用手册
MP441使用手册☐USB2.0总线隔离I/O模块☐隔离开关量：16DI/16DOwwlab2008/10二、原理说明2-1：简介MP441采用USB2.0接口，控制芯片采用Cypress 公司的CY68013A芯片。
MP441提供16个输入及16个输出接口。
所有的输出口在上电初始时为低电平。
2-2：开关量部分的原理：输出原理说明：输出信号地与其他地信号相隔离。
PC控制信号为低电平时，输出晶体管截至，隔离输出信号为低电平；PC控制信号为高电平时，输出晶体管导通，隔离输出信号为高电平。
预留阻排位RP1、RP2使用说明：当输出作为开关量控制信号使用时，由于板卡输出下拉电阻R为4.7K，在外接某些数字芯片（TTL电平）时有可能因为芯片的输入拉电流I过大，使得I x R= 25mA x 4.7k >=1V ,这时就需要在RP1（对应低八位输出）或者RP2（对应高八位输出）接入合适的阻排，以减小输出下拉电阻。
MP441有一个双排针插座P1和38个端子。
图4-1如图4-2，选择“搜索适于我的设备的驱动程序”下一步；图4-24.如图4-3，系统找到新硬件后，选择“搜索指定位置”单击下一步，输入驱动程序的所在目录（如：\USB\MP441\DRIVER），点击确定进行安装。
图4-35.如图4-4，安装完成后，单击完成结束驱动程序的安装。
图4-46.完成后如果安装第二个MP441，插入第二块MP441模块，重复上述安装过程。
安装后，程序自动将MP441.dll动态链接库程序拷贝到windows系统的system32目录中，用户也可以自己将DLL拷贝到当前工作目录中。
驱动安装完毕后在\控制面板\系统\设备管理中的USB项目下可以找到MP441。
1.如果需要更新设备驱动，请在硬件设备管理目录下选择MP441 -〉按鼠标右键选择属性–〉选择驱动程序–〉选择重新安装驱动程序。
2.当Visaul C++/Visaul Basic例程从CD-ROM复制到硬盘时，属性仍将保持为只读属性，这将影响用户调试程序。
USB7360D数据采集板卡说明书
USB7360系列多功能数据采集模块技术说明书1. 概述USB7360 系列多功能数据采集模块适用于提供了USB 接口的PC系列微机，具有真正的热插拔、即插即用（PnP）功能。
其操作系统可选用目前流行的 Windows 系列、高稳定性的Unix等多种操作系统以及专业数据采集分析系统LabVIEW/LabWindowsCVI等软件环境。
在硬件的安装上非常简单，使用时只需将USB7360的USB接口插入计算机内任何一个USB接口插座中，其出、模入、模I／O信号、脉冲输入及脉冲输出信号均由模块上的双排针插头与外部信号源及设备连接。
模入部分，用户可根据实际需要选择单端或双端输入方式，其A/D 转换启动方式可以选用程控频率触发。
A/D转换后的数据结果通过先进先出存储器（FIFO）缓存后由USB总线读出。
模出部分，用户可根据控制对象的需要选择不同的量程。
开关量部分，本模块有16路数字量输入和16路数字量输出接口，光隔16路输出可配接PS002继电器板。
计数部分，本模块有3路16位字长的计数器。
USB7360系列数据采集模块是我公司开发的一种多功能的数据采集模块，为了最大限度的满足客户需求，降低客户的使用成本，根据自己需求用户可以灵活订制以下任意组合的产品。
USB7360系列数据采集模块详细的功能及产品设置见下表和说明书尾页<<附A>>。
2. 主要技术指标2.1 USB指标：2.1.1 处理器及USB接口芯片： CY7C680132.1.2 通讯方式： USB接口2.1.3 通讯距离：小于5米2.1.4 通讯协议： USB2.02.2模入部分( 标*为出厂标准状态，下同 ):2.2.1输入通道数：单端48路 * ；双端24路2.2.2 输入信号范围：0～5V,0～10V*, ±5V2.2.3 输入阻抗：≥10MΩ2.2.4程控增益：×1*；×10；×100；2.2.5输入通道选择方式：单通道程序指定/多通道自动扫描2.2.6 A／D转换精度/最高采样速率：7360型 12位AD/75K ；7360A型12位AD/500K；7360B型16位AD/100K2.2.7 A/D采样程控频率： 7360型: 1KHz/10KHz/25KHz/50KHz/75KHz7360A型:1KHz/10KHz/25KHz/50KHz/100KHz/250KHz/500KHz7360B型:1KHz/5KHz/10KHz/25KHz/50KHz/100KHz2.2.8 A/D启动方式：程控触发2.2.9 FIFO存储器容量：8K×16bit（全满）/4K×16bit（半满）2.2.10 通道切换时间：(模拟开关导通时间＋放大器建立时间) ≤2μS 2.2.11 A／D转换非线性误差：±1LSB（A/B型），±2LSB（C型），2.3 模出部分：2.3.1 输出通道数：4路2.3.2 输出范围：电压方式：0～5V，±5V, 0～10V*，±10V，0～20 mA ,4～20 mA 2.3.3 输出阻抗：≤ 2Ω ( 电压方式 )2.3.4 D/A转换分辨率：12位2.3.5 电压输出方式负载电流：≤ 10mA2.4 开关量部分2.4.1 输入路数：16路TTL电平/16路光隔, 5V*/12V/24V开关量输入电平可选。
ts3usb221复用器开关模块工作原理
ts3usb221复用器开关模块工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!TS3USB221复用器开关模块工作原理引言TS3USB221是一种常用的复用器开关模块，用于在不同的输入和输出端口之间切换信号。
ADT-8848硬件说明书
X 脉冲信号+ X 脉冲信号X 方向信号+ X 方向信号Y 脉冲信号+ Y 脉冲信号Y 方向信号+ Y 方向信号Z 脉冲信号+ Z 脉冲信号Z 方向信号+ Z 方向信号A 脉冲信号+ A 脉冲信号A 方向信号+ A 方向信号-
�
JCP5 1 6 TX0 RX0 2 7 3 8 4 9 5 DB9 VDD50
线号 1 2
名称 EXT_VCCA EXT_VCCB 源供应
功能 向外提供 5V 电源，用于共阳极接法的 X,Y 轴电 向外提供 5V 电源，用于共阳极接法的 Z,A 轴电 源供应
3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 JCP5 （串口 1）
XPU+ XPUXDR+ XDRYPU+ YPUYDR+ YDRZPU+ ZPUZDR+ ZDRAPU+ APUADR+ ADR-
功能
16 17 18
IN1 IN0 INCOM1
Y 原点 X 原点 输入公共端 1
�JC3 信号定义（17-33 输入）
JC3 IN33 IN32 IN31 IN30 IN29 IN28 IN27 IN26 IN25 IN24 IN23 IN22 IN21 IN20 IN19 IN18 IN17 INCOM2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
线号 1 2 3 4
名称 NC TX0 RX0 GND 空脚 数据发送 数据接收 电源地
功能
usb数据采集卡使用说明书V50(新驱动)
USB数据采集卡 V5.0使用说明书USB2.0 总线，与计算机隔离8路输入通道同步采集，可实时采集传输8路单端模拟量采集，2路DA模拟量输出2路PWM可编程频率占空比输出1路PWM频率脉宽测量，1路32位计数器端口8 路单向输入口/8 路单向输出口，采用光耦隔离新郑市恒凯电子科技有限公司2015/10在开始使用前请仔细阅读下面说明检查打开包装请查验如下：¾USB数据采集卡 V5.0一块；¾高屏蔽USB数据传输电缆一根；保修本产品自售出之日起一年内，用户遵守储存、运输和使用要求，而产品质量不合要求，凭保修单免费维修。
因违反操作规定和要求而造成损坏的，需缴纳器件费及相应的运输费用，如果板卡有明显烧毁、烧糊情况原则上不予维修。
如果板卡开箱测试有问题，可以免费维修（限购买板卡10天内）。
软件支持服务自销售之日起提供6个月的免费开发咨询。
目录一、 USB 数据采集卡V5.0 说明 (1)1.1 板卡简介 (1)1.2 软件支持 (2)1.3 应用领域 (2)1.4 售后服务 (2)二、性能指标 (3)2.1 USB总线性能 (3)2.2 模拟信号输入 (3)2.3 模拟信号输出 (3)2.4 数字信号输入/输出 (3)2.5 PWM测量输入 (4)2.6 计数器 (4)2.7 PWM输出 (4)2.8、工作温度 (4)三、安装与连接 (5)3.1 安装 (5)3.1.1 关于USB (5)3.1.2 USB延长线 (5)3.2 信号连接注意事项 (5)3.4 端子定义及排序说明 (6)3.4 板子尺寸 (7)3.5 各类信号链接方式 (7)四、软件的安装与使用 (10)4.1 驱动的安装与软件的使用 (10)4.1.1 驱动的安装 (10)4.1.2 软件的使用 (12)4.2 接口函数说明 (16)4.2.1 设备操作函数 (16)4.2.2 AD操作函数概况 (17)4.2.3 其它输入输出操作函数 (20)4.2.4 多板卡同时使用相关函数 (23)4.2.5 过采样及相关说明 (24)五、客户程序使用采集卡教程 (28)5.1 VC编程教程 (28)5.2 编程教程 (28)5.3 LABVIEW编程教程 (29)5.4 Labwidows/CVI (32)一、 USB 数据采集卡V5.0 说明恒凯电子-USB数据采集卡采用USB2.0高速总线接口，总线极具易用性，即插即用，是便携式系统用户的最佳选择，可以完全取代以往的PCI卡。
隔离型USB-485转换模块设计
隔离型USB-485转换模块设计
吴胜华;徐敏捷;杨春瑜;刘斌;廖环宇
【期刊名称】《自动化与仪器仪表》
【年(卷),期】2013()6
【摘要】基于工程应用需要,研发了一款具备良好电气隔离性能的USB-485转换模块。
模块以FT232BM作为核心,结合MAX1487实现USB与RS485间的信号电平转换,同时两者间以HCPL600光耦进行隔离。
电源部分以脉冲变压器作为前向通路隔离元件;以MC33063构建开关电源作为变压器原边输入;以PC817光耦作为反馈通路隔离元件;以KA431构建稳压电路,从而通过反馈通路调节开关电源输出,确保隔离电源输出稳定。
经测试模块整体性能良好,可投入实际使用。
【总页数】3页(P45-46)
【关键词】USB;RS485;电气隔离;开关电源
【作者】吴胜华;徐敏捷;杨春瑜;刘斌;廖环宇
【作者单位】国电南自美卓控制系统有限公司
【正文语种】中文
【中图分类】TN602
【相关文献】
1.模块化隔离型直流变换器的同轴变压器设计 [J], 唐伟佳;江道灼;尹瑞;梁一桥;王玉芬
2.监控隔离型直流转换电源模块的设计 [J], 许留保
3.伺服电机驱动中高速单脉冲隔离转换模块等效替换电路的设计 [J], 伍水梅
4.无需使用光耦合器的单片隔离型反激式转换器可提供通用型解决方案设计要点525 [J], George Qian
5.高频隔离型B-PSFB变换器模块优化设计 [J], 应鸿;游锋;林琳;刘闯;裴忠晨因版权原因，仅展示原文概要，查看原文内容请购买。
usb隔离芯片
usb隔离芯片USB隔离芯片是一种用于电气隔离的集成电路，它可以在USB设备和主机之间提供电信号与数据信号的隔离功能。
USB隔离芯片的主要作用是防止电气噪声、干扰和高压危险等因素传导到另一侧，并保护用户的电子设备和计算机免受损坏。
USB隔离芯片通常由两个主要组成部分组成：信号隔离部分和电源隔离部分。
信号隔离部分用于隔离USB设备和主机之间的数据传输信号，通常通过光耦合或器件隔离等技术实现。
这种技术可以有效地防止信号噪声和干扰的传递，提高数据的可靠性和稳定性。
电源隔离部分则用于隔离USB设备和主机之间的电源供应，以防止高电压、电流等危险传导到另一侧。
USB隔离芯片的工作原理是利用隔离通道来隔离两侧的电气信号。
隔离通道通常由光电耦合器或者高压绝缘器件等构成，通过隔离材料将两侧的电信号隔离开，从而防止信号干扰和噪声的传输。
在数据传输过程中，USB设备和主机之间的数据信号通过隔离通道进行隔离，可以有效地提高数据传输的可靠性和稳定性。
USB隔离芯片广泛应用于工业控制、医疗设备、通信设备等领域。
在工业控制中，USB隔离芯片可以防止工业设备产生的高电压、电流等危险信号传导到计算机主机，保护计算机设备安全可靠。
在医疗设备中，USB隔离芯片可以防止医疗设备产生的电气噪声和干扰传导到计算机主机，保护患者的安全和隐私。
在通信设备中，USB隔离芯片可以提高数据传输的可靠性和稳定性，保证通信设备的正常运行。
总之，USB隔离芯片是一种重要的电气隔离技术，可以有效地防止电气噪声、干扰和高压危险等因素传导到另一侧。
它在工业控制、医疗设备、通信设备等领域有广泛的应用，可以保护用户的电子设备和计算机免受损坏，提高数据传输的可靠性和稳定性。
随着科技的不断发展，USB隔离芯片的性能和功能将不断提高，为电气隔离技术的应用提供更好的支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
USB7408（N）光隔离开关量输入输出模块1.概述：USB7408（N）模入接口模块适用于提供了 USB接口的PC系列微机，具有真正的热插拔、即插即用（PnP）功能。
其操作系统可选用目前流行的Windows系列、高稳定性的Unix等多种操作系统以及专业数据采集分析系统LabVIEW等软件环境。
在硬件的安装上非常简单，使用时只需将USB7408（N）的USB 接口插入计算机内任何一个USB接口插座中，信号电缆从模块提供的接口直接接入。
为方便我公司原有用户对产品的升级换代，开关量输入输出模块的输入输出插座引线定义与PC-6408、PCI8408几乎完全一样。
本模块适用于各种开关信号的自动控制以及计算机同数字仪器的接口。
考虑到在开关量的输出中“开 /关”瞬态对计算机干扰十分强烈及现场强电的干扰，本模块采用了光电隔离技术，使计算机与现场信号之间全部隔离，提高了计算机与本模块在工作中的抗干扰能力和抗损毁能力。
本模块上的开关量输入为16路，输出为16路，采用两组分别共地方式。
输出部分可与我公司研制的 PS-002继电器接口板直接配套使用。
USB7408N是USB7408的升级产品，外部接线与USB7408完全相同，只是函数名称有略微的区别，老的用户只需将原来的函数USB7408DI、USB7408DO换为对应的USB7408NDI、USB7408NDO即可。
2.主要技术指标：2.1USB指标2.1.1处理器芯片：CY7C68013A2.1.2通讯方式：USB接口2.1.3通讯距离：小于5米2.1.4通讯协议：USB2.02.1.5通讯最大速率：1M Byte /秒，即8M bps的波特率2.2输入输出信号2.2.1输入路数及电气连接方式：16路共地（共阴）方式。
2.2.2输入信号电平范围：TTL〜48V （默认5V输入）。
2.2.3输入信号电流消耗：三5mA/每路2.2.4输出路数及电气连接方式：16路共源（共阳）方式。
2.2.5输出回路供电要求：TTL〜48V2.2.6最大输出电流：W500mA/每路，可直接驱动继电器。
2.2.7每组信号之间、各组信号与模块之间隔离电平：500V。
3.工作原理及操作说明：3.1开关量输入部分工作原理：本模块上的所有16路开关量输入信号状态均可以由CPU通过巡检方式读出，即CPU通过直接读取I /O 口上的数据来判断输入信号的状态，其工作原理如图1所示。
图1开关量输入部分工作原理由图1所示，当一个足够大（TTL 〜48V ）的外部电压信号经过本模块上的电阻R*（见图3中4个1K 的 组排，每个阻排4个电阻，共16个电阻）限流后驱动光电耦合器的发光二极管发光，使光电三极管导通。
反之，当外部电压信号为零或足够小时，计算机读入的即为低电平信号。
电阻R*是一个限流保护电阻， 焊在焊接排上，用户可以根据现场信号电压幅度而自行更换（出厂时为1K ，见图3）。
R*的选用原则为：R* = （U IN — U R 〕/I （K Q ）其中U IN 为现场信号高电平电压值，U R 是加在光电耦合器上的电压值。
一般U R 取值为1V 左右，I 是流过发光二极管的电流，一般取5〜20mA 左右。
根据上面的选用原则和使用经验，我们推荐的输入信号和R*的选择值见表1：表1 R*的选择值上表中各档的阈值电压比较接近各档的下限值，阈值电压以下的电平将被认为是低电平，所以具有较 高的抗噪声干扰的能力。
3.2 开关量输出部分工作原理：本模块上的16路开关量输出回路可用于外部电路的开关控制，其每路最大输出电流500mA 左右，开 关量输出部分工作原理如图2所示。
输出驱动器件ULN2803的输出端允许通过IC 电流500mA,耐压B VCEO 约为48V 。
用户输出口的外接负 载可根据以上参数估算。
由于本模块采用集电极开路输出，输出电流大，故可以直接驱动继电器或固体继 电器（SSR ）等外接控制器件，也可直接驱动低压灯泡。
本模块工作时，计算机送“1”使驱动器三极管导通，计算机送“0”使驱动器三极管截止。
所有的开 关量输出信号均带有锁存功能。
当CPU 对设定的一个I/O 地址执行一次写操作，就送出了一组（16路） 输出信号。
4 .安装及使用注意：本模块的安装十分简便，无需将主机机壳打开，也无需关电，将本模块插入主机的任何一个空余USB 接口插座即可。
为保证人身及设备安全，应确保系统地线（计算机及外接设备接地点）接地良好。
为防止外部设备中 较大的电磁干扰，应注意对信号线进行屏蔽处理。
如果本模块连接的外部设备上加有较高的电压时，在安装或用手触摸本模块时，应先将外部设备的电 源关闭并严禁触摸本模块裸板。
数据总线图2开关量输出部分工作原理5.使用与操作：5.1主要输入输出接口位置图，见图3。
图3主要可调整元件位置图注：图3中的4个1K的阻排，即为R*—开关量输入的限流电阻，用户可酌情更换5.1指示灯(LED)的用途：红灯亮指示3.3V电源工作正常黄灯亮指示模块程序工作正常5.2输入输出插座接口定义：5.2.1开关量输入部分：本模块开关量输入接口 20芯扁平线插座(DI_J1)的信号定义见表2。
5.2.2开关量输出部分：本模块开关量输出接口 25芯D型插座(DO_J1)的信号定义见表3。
表3 DO_J1开关量输入插座引线定义表注：开出公共地与开入公共地在本板上没有直接连接，需要用户分别外接。
5.3开关量输出部分使用方法：本模块上的开关量输出部分与外部器件联接时，可按图4方法进行，使用时应注意将外部+ 5〜48V 电源接入本模块。
图4 开关量输出部分使用方法6.软件：6.1软件安装：USB7408(N)模块在硬件安装完成后还需进行软件安装，具体安装步骤如下：1.检查硬件安装是否正确。
2.启动计算机，操作系统将自行检测新安装的硬件，并弹出〃添加新硬件向导〃对话框，在“添加新硬件向导”对话框出现时，点击“下一步”按钮。
3.选中“显示指定位置的所有驱动程序的列表...”单选钮，点击“下一步”按钮。
4.点击“下一步”。
5.点击“从软盘安装”按钮，弹出“从磁盘安装”对话框。
6.点击“浏览”按钮，选择“Usb7kC.inf”所在的目录(光盘\USB7000\Usb7kC),点击“确定”按钮。
7.回到“添加新硬件向导”，点击“下一步”按钮。
8.点击“完成”按钮，第一块模块安装完成。
9.重启计算机，安装第二块USB7408(N)模块。
当要安装多块模块时，应先安装第一块模块，软件安装中会出现上述1〜9的步骤，按以上步骤操作安装好后关机。
在安装第二块模块时，系统会自动检测安装，不再经过上述1〜9的步骤，只是模块的索引值不同。
索引值是USB板模块使用时非常重要的参数，USB7000系列模块是靠索引值来区分的。
一般情况下，第一块安装的模块的索引值为0,以后安装的模块索引值自动依次加1。
用户通过调用动态链接库(Usb7kC.dll)中的OpenUSB7kC函数，将USB模块的索引值赋给此函数，即可操作相应的USB模块(详细过程请见后面的“函数介绍”)。
6.2测试程序说明：本程序（光盘\USB7000\Usb7kC\7408\测试程序\7408test_vb\7408test.exe）是为专门编写的一个测试工具，它可以对采集模块的所有功能进行测试。
如图5所示：选择板卡退出开关量测试输出测试：••••••••••••••••输入状态：••••••••••••••••图5 USB7408（N）测试程序6.2.1选择板模块运行“数据采集模块测试程序”，点击“选择板模块”菜单，在弹出的对话框中，输入所要操作板模块索引值，然后即可在程序的界面中进行选中的模块的测试（倘若计算机中只有一块模块，可略过这步，本程序默认对索引值为0的板模块测试）。
如图6所示：图6选择板模块点击“退出”菜单，可退出测试。
本程序界面根据各功能的不同，分为以下几个部分：6.2.2开关量测试：该部分程序既可测试开关量输出，亦可测试开关量输入。
如图5所示,在测试界面的“开关量测试”功能块，“输入状态”后面的16个灯，从左至右（通道1 至通道16）依次指示了开关量输入通道的通断状态。
该功能是自动的，无需用户参与。
点击“输出测试”后面的灯，可进行开关量的输出测试。
同样，16个灯从左至右依次对应着通道1 至通道16这16个开关量输出通道。
6.3函数介绍：Usb7kC.dll是为USB7000系列数据采集模块配制的工作在中西文Windows 95 / 98 / 2000/NT环境下的一个动态链接库，它所封装的函数可以被其它应用程序在运行时直接调用。
用户可以用任何一种可以使用DLL链接库的编程工具来编写。
所列函数的说明格式为C++应用程序中调用DLL库函数时的常用格式，无论使用哪一种开发工具，务必请注意数据格式的匹配及函数的返回类型。
为了将对模块的操作简单化。
动态链接库(Usb7kC.dll)中所有的函数的参数均通过一个结构体 (ZT_USBBOARD)来传递。
现将该结构体及USB7000的有关函数说明如下：/* USB 模块索引值，该值在安装时被系统分配*/ /* USB 模块的操作句柄(只有涉及中断时才用)*/ /*通道号*/ /*输入输出数据变量*/ /*输入输出数据指针*/ /*设备控制字，具体含义见函数说明*/ 6.3.1 设备操作部分：1♦ 打开设备：函数：long APIENTRY OpenUSB7kC (ZT_USBBOARD* bs) 功能：打开某一中泰研创USB7408(N)模块 入口有效参数：lIndex USB 模块索引值出口返回参数：hHandle USB 模块的操作句柄(只有涉及中断时用) 返回值： 0 打开设备成功-1 打开设备失败♦ 关闭设备：函数：long APIENTRY CloseUSB7kC (ZT_USBBOARD* bs) 功能：关闭某一中泰研创USB7408(N)模块 入口有效参数：lIndex USB 模块索引值 出口返回参数：无 返回值： 0 关闭设备成功-1 关闭设备失败6.3.2开关量部分：♦开关量输入：函数：long APIENTRY USB7408DI (ZT_USBBOARD* bs)功能：采集USB7408某一通道开关量输入信号的状态。
入口有效参数：lIndex USB 模块索引值lCode 设备控制码：0单通道操作1多通道操作nCh 通道号：1-16 (单通道模式使用)出口返回参数：lData 某一通道读取值：0或1 (单通道操作)该模块所有开关量输入状态值(多通道操作)返回值： 0 采集成功-1 采集失败♦开关量输入：函数：long APIENTRY USB7408NDI (ZT_USBBOARD* bs) 功能：采集USB7408N 某一通道开关量输入信号的状态。
