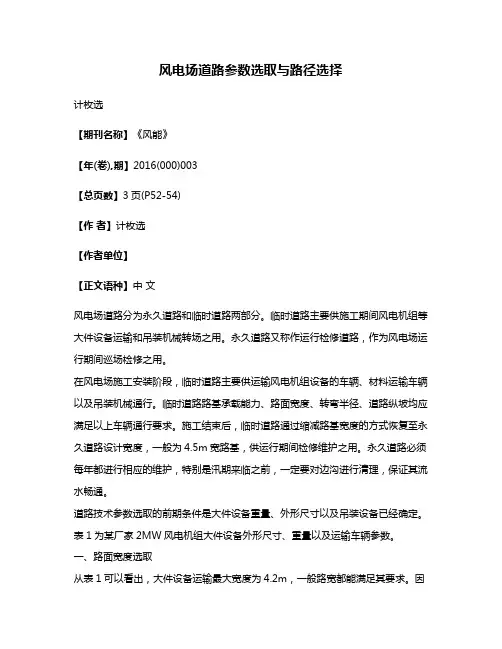

风电场道路参数选取与路径选择计枚选【期刊名称】《风能》【年(卷),期】2016(000)003【总页数】3页(P52-54)【作者】计枚选【作者单位】【正文语种】中文风电场道路分为永久道路和临时道路两部分。

临时道路主要供施工期间风电机组等大件设备运输和吊装机械转场之用。

永久道路又称作运行检修道路，作为风电场运行期间巡场检修之用。

在风电场施工安装阶段，临时道路主要供运输风电机组设备的车辆、材料运输车辆以及吊装机械通行。

临时道路路基承载能力、路面宽度、转弯半径、道路纵坡均应满足以上车辆通行要求。

施工结束后，临时道路通过缩减路基宽度的方式恢复至永久道路设计宽度，一般为4.5m宽路基，供运行期间检修维护之用。

永久道路必须每年都进行相应的维护，特别是汛期来临之前，一定要对边沟进行清理，保证其流水畅通。

道路技术参数选取的前期条件是大件设备重量、外形尺寸以及吊装设备已经确定。

表1为某厂家2MW风电机组大件设备外形尺寸、重量以及运输车辆参数。

一、路面宽度选取从表1可以看出，大件设备运输最大宽度为4.2m，一般路宽都能满足其要求。

因此道路宽度主要还是由选取的吊装设备所决定。

从目前施工经验和吊装机械的起重性能表可知，2MW风电机组大件设备应选取1000t汽车吊或500t履带吊。

常规500t履带吊外侧宽度一般在9m - 10m。

其中风电专用伸缩式履带吊，如三一重工的SCC5000WE，轨距在5.4m - 8.2m之间可选。

1000t汽车吊轮距宽度一般在3.5m - 4.0m之间。

由此可见，选用汽车吊，则路面宽度主要取决于机舱的运输宽度；路面宽度可选取5.0m，两侧各设置0.5m路肩，路基总宽度为6.0m。

选用风电专用伸缩式履带吊，路面宽度选6.0m，两侧各设置0.5m路肩，路基总宽度为7.0m；选用常规履带吊，履带吊考虑直接转场，则路面宽度主要取决于履带吊外侧宽度，路面选10.0m，两侧各设置0.5m路肩，路基总宽度为11.0m。

风电场电气主接线设计优化

摘要风力发电作为一种清洁的可再生能源发电方式,已越来越受到世界各国的欢迎，与此同时，风电场设计也备受重视。

虽然风电场电气设计与传统电厂设计的原理相同,但传统的设计方法并不一定适合风电场设计。

所以有必要进行专门针对风电场电气主接线设计的研究。

风电场的电气设计主要包含几个方面：风力发电机组升压方式、风电场集电线路选择、风机（风电机组）分组及连接方式。

现国内外风力发电机组出线电压多为690V，多采用升至35kV方案。

风电场集电线路方案一般采用架空线或电缆敷设方式。

架空线的成本较低,但可靠性较低,电缆的成本高,可靠性也高；集电线路结构有4种常用方案，链形结构；单边环形结构；双边环形结构；复合环形结构。

链形结构简单，成本不高。

环形设计成本较高，但其可靠性较高。

风力发电机分组多为靠风机的排布位置、及结合现场施工的便捷性制定。

作者主要针对风电场电气主接线进行设计和优化,通过对风机的分组和连接方式、风电场集电线路方案、风电场短路电流计算及设备选取等的问题进行深入的计算与讨论，提出一些关于风机分组连接、集电线路设计的可行方案。

并通过现有风电场的数据，对方案进行技术和经济方面的比较，确定最终方案并对其进行优化。

为今后的风电场设计提供一些经验和参考意见, 便于今后找出一套适用于风电场电气主接线设计的方法。

关键词：风电场,电气设计, 集电系统,优化ABSTRACTBy the wind power as one kind of clean renewable energy source the electricity generation way, the design of wind farm has been popular and been paid attention to with the world. Although the electrical design of wind farm and the traditional design technology at the electrical principle is the same, but sometimes the methods are not suitable in fact. So specifically for the electrical design of wind farm has come into being.The electrical design of wind farm mainly includes several aspects: wind turbine generators, wind energy booster way of electrical collector system, WGTS’s group and connection. Now the WGTS’s voltage qualifies for 690V, and much taking the voltage to 35kV. Wind farm electrical collector system generally uses the bus or cable. The cost of bus is relatively lower, but reliability is low, cable is high costs and high reliability; The electrical collector system has four common solutions, string clustering; Unilateral redundancy clustering; Bilateral redundancy clustering; Composite redundancy clustering. String clustering is simple structure, cost is not high. With redundancy design cost is higher, but it has high reliability. For more on WTGS group and combining lay on its location and the convenient of building.We will discuss about the main points of the wind farm electrical design and optimized. It will get some design which is about the grouping and connection and the connection lines that can be used, by calculating and discussing, include the grouping and connection of the WTGS, the connection lines, the wind farm electrical short-circuit current computation , the equipment selection and so on. We will compare different schemes from the economic and technical aspects based on exciting wind farm data, then optimizing and being sure these plans. These conclusions and viewpoints can be references for the future wind farm design, and be easy finding out a set of way to be suitable the electrical design of wind farm.KEY WORDS: Wind farm, electrical design,electrical collector system, optimization目录摘要 (Ⅰ)ABSTRACT (Ⅱ)第1章绪论 (3)1.1研究背景 (3)1.2研究意义 (4)1.3国内外研究现状 (4)1.4本文主要内容 (5)第2章风场介绍及主要设备选型 (6)2.1风电场基本资料 (6)2.2电气主接线设计 (6)2.3主要设备选型 (8)2.3.1风电机组的选型 (8)2.3.2风机箱变的选型 (8)2.3.3主变压器的选型 (9)第3章风电场接线方案比选 (11)3.1概述 (11)3.2集电线路方案比选 (11)3.2.1方案描述及比较 (11)3.2.1.1技术特点 (11)3.2.1.2经济比较 (12)3.2.2结论 (13)3.3风机分组和连接方案的比选 (13)3.3.1方案描述 (13)3.3.2方案比较 (13)3.3.2.1技术比较 (13)3.3.2.2经济比较 (21)3.3.3结论 (21)3.4本章小结 (22)第4章短路电流计算及其它电气设备的选取 (23)4.1计算说明 (23)4.2系统等效简化图 (23)4.3短路电流的计算 (24)4.3.1各元件的标幺值 (24)4.3.2 各短路点的短路电流计算 (24)4.4其它电气设备的选取 (26)4.4.1 断路器的选取 (26)4.4.2隔离开关的选取 (28)4.4.3 电压互感器的选取 (28)4.4.4电流互感器的选取 (28)4.5本章小结 (30)第5章方案优化 (31)5.1概述 (31)5.2风机分组的优化 (31)5.2.1技术比较 (31)5.2.2经济比较 (34)5.2.3结论 (34)5.3线路优化 (35)5.3.1线路的选择 (35)5.3.2技术比较 (35)5.3.3经济比较 (38)5.3.4结论 (38)5.4本章小结 (39)结论 (40)参考文献 (41)附录 (42)致谢 (45)第1章绪论1.1 研究背景风能是一种无污染的、储量丰富的可再生能源。

浅析风电场集电线路架空导线的选型

导线的选型是集电线路设计工作中的一个重要环节。

作为设计人员必须对架空导线选型进行技术、经济分析，以提高集电线路工程建设的合理性、经济性。

本文结合宁夏海原风电场（宋家窑）华电49.5MW风电工程，从经济电流密度、电压损耗和运行环境等几个角度来考虑导线截面的选择。

在选择导线的型号及截面时，既要保证输电线路的安全，又要充分利用导线的负载能力。

对于35kV架空送电线路，导线截面一般按照经济电流密度来选择，并根据电压损耗及允许长期发热条件进行校验。

风电场的最大负荷产生于大风季节，此时散热条件最好，可提高导线的负载能力。

本文结合风电场的运行环境讨论合理选择集电线路导线截面问题。

1.项目概况宁夏海原风电场（宋家窑）华电49.5MW风电场装机容量为49.5MW，等效满负荷运行小时数：1894h，全年风速有季节性变化，3～5月风速最大；10～12月和1月风速最小。

单机容量为1500kW，共33 台。

采用一机一变组合集电线路把33台风机分为2部分，每一部分为一回路，即分为A、B回路。

A回路连接16台风机，由3条分支线和1条主干线组成；B回路连接17台风机，由3条分支线和1条主干线组成，风机箱变经引流线“T”接入集电线路，主干线迄点为风电场升压站内35kV门型架。

2.导线截面的选择和校验该风电场集电线路分支线和主干线采用较小截面导线，主干线采用较大截面导线设计。

电力线路路径的选择以及架空线路的运行与措施

外露，身有无裂纹。电杆各部件的紧固螺栓和螺母有无松动等。杆
【关键词】电力线路路径选择
一
线路路径的选择线路路径的选择工作一般分为图上选线和野外选线两步。图上选线是先拟定出若干个路径方案，再进行资料收集和野外踏勘，进行技术经济分析比较，并取得有关单位的同意和签订协议书，定一个路径的推荐方案。确推荐方案报领导或上级（括规划部门）包审批后，进行野外选线，以确定线路的最终路径，进行线路终勘和杆塔定位等工作。图上选线通常是在比例为五千分之一，万分之一或更大比例的地形图上进行。图上选线是在图板上，先将线路的起讫点标出，然后将一切可撰走线方案的转角点，用不同颜色的线连接起来，构成若干个路径的初步方案。按这些方案进行线路设计前期的资料收集，根据收集到的有关资料，去明显不合理的方案，舍对剩下的方案进行比较和计算，确定２３个较优方案，待野外踏勘后决定取舍，最终确定线路最佳方案。进行路径方案比较时，包括如下内容：应
施工主要材料的产地和交通运输条件等，作选定路径的参考条件。在图上选线结束后，进行野外选线。野外选线是将图上最后选定的路径在现场具体落实，确定最终走向并埋设标志，以利勘测。二、电力线路的运行
电力线路是电力网的重要组成部分，作用是输送和分配电能。目前，其我国配电线路主要是架空电力线路。架空线路的优点是投资小，建设速度快，维护方便，变动迁移容易。缺点是运行受自然环境、候条件及人为环气境影响大，电可靠性较差。供为提高电力线路的安全经济运行水平，对架空电力线路阐’ 以下内容。述ｌ运行标准＿（）杆塔位移与倾斜的允许范围：杆塔偏离线路中心线不应大于１０１铁塔倾斜度为５ｍ以下：０１０，０．ｍ：０１／００５ｍ及以上线路的运行与措施

风电场中的集电线路

Ｖ经箱变升压至３５ｋＶ后接入风电场升压变电
站，经主变压器二次升压至ｌ１ＯｋＶ后接人系统。
该升高电压风电场共需架设４回３５ｋＶ集电线
路。
以下对二种箱变升高电压方案进行经济比
用一机一变组合方式。
２．３升压箱变的升压电压等级
风力发电机组发出的电量需输送至电力系统
中去，为了减少线损应逐级升压送出，因此要对风
电机组配备升压变压器升至１ＯｋＶ或３５ｋＶ接
人电网。以下将假设一般风电场条件，对于升压
２００８年第６期
上海电力
风电场中的集电线路
陈博
（上海电力设计院有限公司，上海２０００２５）
摘要：风电场中集电线路有架空线、电缆、电缆架空线混合等三种接线方式，文章分析了风电场中集电线路的接线型式选择、线缆选用、线缆敷设等问题，并提出了相应的解决方案。关键词：风电场；集电线路；接线方式中图分类号：ＴＭ６１４文献标识码：Ｂ
ｌｊ２２
３３台３３台
ｌ０ＶＩ【ｌ＿１５０
２０万元／ｋｍ６８Ｏ
３４ｋｍ单杆单Ｄｌ
３５ｋＶＬＧＪ１５０３万元ｋｍ
７３５２ｌｋｍ单杆单回
线路开关柜

风电场集电线路路径选择(架空)

风电场集电线路路径选择（架空）集电线路作为风电场设计的一部分，路径的选择对线路整体设计至关重要。

路径选择正确与否,将影响到线路设计是否安全、经济、合理。

路径选择应遵循的原则有以下几点：1、路径要短。

这是线路工程经济性的决定因素之一。

短就意味着路径要尽可能的选择直线，避免曲折迂迥，线路短，工程造价就低，施工维护量就少，线路中电能损耗也少。

因此,最理想的线路路径是一条直线。

但由于地形和各种障碍物的影响,实际上所选择的路径往往是由许多转角点联成的折线。

因此,在选择线路路径时,应根据线路走直线的原则,尽量避免转角或少转角,尤其是要避免度数大的转角,使线路达到最短。

当然,当线路遇到特殊地段时,应针对现场情况进行处理，例如将路径改变方向，绕过此特殊路段，不能一味的追求短而导致工程施工难度加大。

2、地势要平。

路径经过的地势和地质条件决定了杆塔的基础及结构形式以及施工和维护的难易程度。

平坦的地势和优质的地质条件可以大大减少施工的难度，同时可选用相对简单的基础和杆塔形式，因此，线路选择时地势要平。

但线路如果在平地架设，会涉及到很多因素，例如农田、村庄等其他障碍物。

综合上述因素，在路径选择时，尽量选择坡度较缓的地带。

3、避免交叉跨越（1）避免与河流交叉跨越。

与河流交叉跨越，施工难度加大，同时，维护检修的时候也不方便。

因此路径尽量避免与河流交叉跨越，特别是大型河流。

如遇特殊情况必须跨越时,也应选择河道最窄、两岸最高、土质最好、不易被洪水冲刷的地段过河。

（2）避免与电力线和通讯线交叉跨越。

与电力线和通讯线交叉跨越，施工难度加大，同时，维护检修的时候也不方便。

因此路径尽量避免与电力线和通信线交叉跨越。

如遇特殊情况必须跨越时,应符合相应的电气距离要求。

4、交通运输方便。

路径应该选择在靠近道路、交通运输方便的地方,从而减小施工难度。

同时,应尽量避免或少占耕地。

必须通过时,应采用不带拉线或内拉线的杆塔。

5、尽量避开森林、绿化区、果木林、公园、防护林带等。
