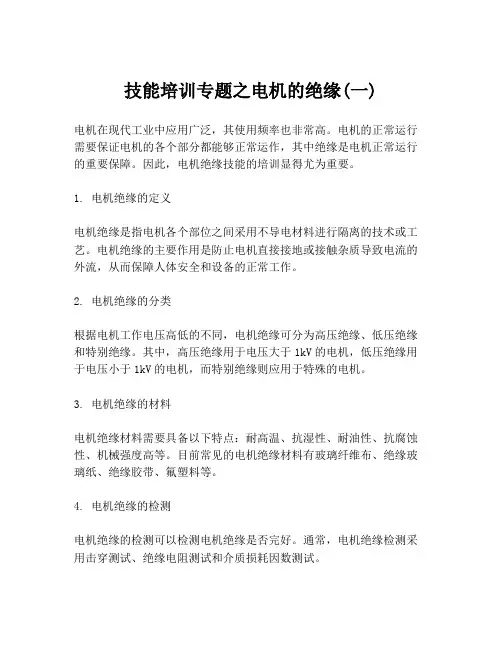

技能培训专题之电机的绝缘(一)

技能培训专题之电机的绝缘(一)

技能培训专题之电机的绝缘(一)电机在现代工业中应用广泛,其使用频率也非常高。

电机的正常运行需要保证电机的各个部分都能够正常运作,其中绝缘是电机正常运行的重要保障。

因此,电机绝缘技能的培训显得尤为重要。

1. 电机绝缘的定义电机绝缘是指电机各个部位之间采用不导电材料进行隔离的技术或工艺。

电机绝缘的主要作用是防止电机直接接地或接触杂质导致电流的外流,从而保障人体安全和设备的正常工作。

2. 电机绝缘的分类根据电机工作电压高低的不同,电机绝缘可分为高压绝缘、低压绝缘和特别绝缘。

其中,高压绝缘用于电压大于1kV的电机,低压绝缘用于电压小于1kV的电机,而特别绝缘则应用于特殊的电机。

3. 电机绝缘的材料电机绝缘材料需要具备以下特点:耐高温、抗湿性、耐油性、抗腐蚀性、机械强度高等。

目前常见的电机绝缘材料有玻璃纤维布、绝缘玻璃纸、绝缘胶带、氟塑料等。

4. 电机绝缘的检测电机绝缘的检测可以检测电机绝缘是否完好。

通常,电机绝缘检测采用击穿测试、绝缘电阻测试和介质损耗因数测试。

5. 电机绝缘的维护维护好电机绝缘是保障电机正常工作的关键,常见的维护措施包括:定期检查电机的绝缘情况、保持电机的清洁、防止电机过载等。

6. 电机绝缘的问题及解决方法电机绝缘的问题常见于电机使用过程中,常见的问题包括:绝缘老化、绝缘损坏等。

解决方法包括及时更换老化或损坏绝缘材料、加强电机维护等措施。

总之,电机绝缘是电机正常运行的重要保障,可以通过维护和检测等措施对电机绝缘进行有效的保护和管理。

在电机绝缘技能的培训中,需要学员全面了解电机绝缘相关知识和技术,以确保电机的正常工作和人员的安全。

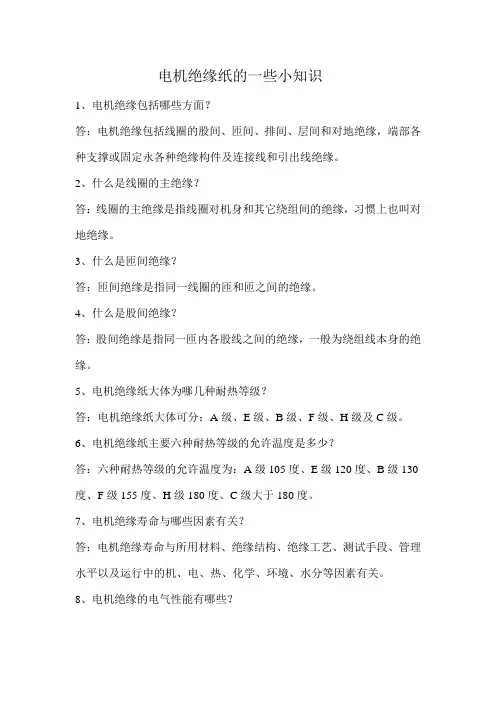

电机绝缘纸的一些小知识

电机绝缘纸的一些小知识

电机绝缘纸的一些小知识1、电机绝缘包括哪些方面?答:电机绝缘包括线圈的股间、匝间、排间、层间和对地绝缘,端部各种支撑或固定永各种绝缘构件及连接线和引出线绝缘。

2、什么是线圈的主绝缘?答:线圈的主绝缘是指线圈对机身和其它绕组间的绝缘,习惯上也叫对地绝缘。

3、什么是匝间绝缘?答:匝间绝缘是指同一线圈的匝和匝之间的绝缘。

4、什么是股间绝缘?答:股间绝缘是指同一匝内各股线之间的绝缘,一般为绕组线本身的绝缘。

5、电机绝缘纸大体为哪几种耐热等级?答:电机绝缘纸大体可分:A级、E级、B级、F级、H级及C级。

6、电机绝缘纸主要六种耐热等级的允许温度是多少?答:六种耐热等级的允许温度为:A级105度、E级120度、B级130度、F级155度、H级180度、C级大于180度。

7、电机绝缘寿命与哪些因素有关?答:电机绝缘寿命与所用材料、绝缘结构、绝缘工艺、测试手段、管理水平以及运行中的机、电、热、化学、环境、水分等因素有关。

8、电机绝缘的电气性能有哪些?答:电机绝缘的电气性能是指耐电强度、耐电晕性能、介质损失角正切及其增量At98绝缘电阻、相对介电系数。

9、影响电机绝缘电气性能的因素有哪些?答:影响电机绝缘电气性能的原因来自两个万面。

0制造过程中的影响因素,包括材料、结构、工艺试验等。

0运行过程中的影响因素,包括工作电压、场强、工作环境、机械应力、电压频率、工作状况及运行时间等。

10、常用电机复合绝缘纸有哪些?答:常用复合绝缘材料有:1、6520复合绝缘纸。

2、6630复合绝缘纸。

3、6640NMN复合绝缘纸。

4、6641DMD-F级复合绝缘纸。

5、6650NHN 复合绝缘纸。

6、6023D电机膜、杜邦纸等。

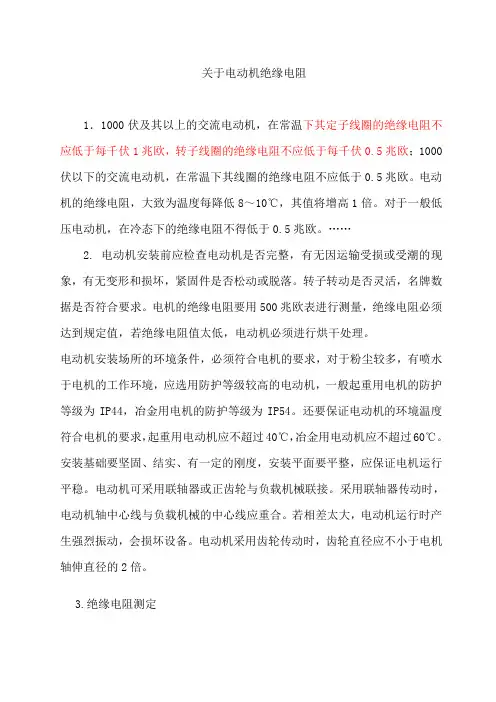

关于电动机绝缘电阻

关于电动机绝缘电阻

关于电动机绝缘电阻1.1000伏及其以上的交流电动机,在常温下其定子线圈的绝缘电阻不应低于每千伏1兆欧,转子线圈的绝缘电阻不应低于每千伏0.5兆欧;1000伏以下的交流电动机,在常温下其线圈的绝缘电阻不应低于0.5兆欧。

电动机的绝缘电阻,大致为温度每降低8~10℃,其值将增高1倍。

对于一般低压电动机,在冷态下的绝缘电阻不得低于0.5兆欧。

……2. 电动机安装前应检查电动机是否完整,有无因运输受损或受潮的现象,有无变形和损坏,紧固件是否松动或脱落。

转子转动是否灵活,名牌数据是否符合要求。

电机的绝缘电阻要用500兆欧表进行测量,绝缘电阻必须达到规定值,若绝缘电阻值太低,电动机必须进行烘干处理。

电动机安装场所的环境条件,必须符合电机的要求,对于粉尘较多,有喷水于电机的工作环境,应选用防护等级较高的电动机,一般起重用电机的防护等级为IP44,冶金用电机的防护等级为IP54。

还要保证电动机的环境温度符合电机的要求,起重用电动机应不超过40℃,冶金用电动机应不超过60℃。

安装基础要坚固、结实、有一定的刚度,安装平面要平整,应保证电机运行平稳。

电动机可采用联轴器或正齿轮与负载机械联接。

采用联轴器传动时,电动机轴中心线与负载机械的中心线应重合。

若相差太大,电动机运行时产生强烈振动,会损坏设备。

电动机采用齿轮传动时,齿轮直径应不小于电机轴伸直径的2倍。

3.绝缘电阻测定测量绕组对机壳及绕组之间的绝缘电阻,是最简便而且对绝缘无破坏作用的绝缘试验项目,它可判断绕组绝缘是否严重受潮或损坏。

通常只在电动机运转前,分别测量定予、’转子绕组在冷状态下的对地及相间绝缘电阻。

并检查电动机在热状态下的绝缘电阻,也就是在电动机断电10分钟以内测量其绝缘电阻,也可在温升试验后绕组温度与正常工作温度之差不超过IO'C时测量。

绕组对地及绕组之间绝缘电阻用兆欧表测量。

测量不同电压下电动机的绝缘电阻所用的兆欧表,如表6-4所示。

测量绝缘电阻前,须拆除试验电动机的外部连接线:,然后按图6-la接线,测量各相绕组的对地绝缘,电恩,根据圈6-lb测量相间绝缘电阻。

电气绝缘知识,你知道多少

电气绝缘知识,你知道多少

电气绝缘知识,你知道多少一、绝缘基础知识绝缘是指利用绝缘材料和构件将不等的导体分隔开,使其没有电气连接电机以保持不同的电位,从而保证带电部件能够正常运行。

绝缘是电气设备结构中的重要组成部分。

具有护套作用的材料称为绝缘材料(电介质),电气设备的绝缘就是各种绝缘材料构成的。

电力系统正常人运行时,身处电气设备绝缘是长期处在工作电压作用之下的。

但是,由于各种原因,电力线路中的电压有时会出现中均短时升高的现象,即产生过电压。

过电压可分为:雷电过电压和内所过电压。

雷电过电压:由于设备雷击造成的或在设备附近发生雷击而感应产生的过电压;内过电压有分为暂时过电压和操作过电压。

暂时过电压低电压是由于系统中发生事故或发生谐振而引起的过电压;过电压操作过电压是由于系统中会的操作(投、切)引起的过电压。

过电压的作用时间虽然很短,但过电压的数值却大大超过正常工作电压,因此,易造成绝缘的摧残。

所以,设备绝缘应能耐受工作电压的持续作用外,还必须能耐受过电压的作用。

为了电气设备安全可靠地运行,除应搞清楚过电压的数值、波形等参数并设法降低或限制作用于设备上的过电压的数值外,还要保证及提高绝缘本身的耐受电压,这两个方面就构成了大多高电压技术的主要内容。

如何保证及提高设备绝缘的耐受电压,设计出高母廖氏先进的绝缘结构则是高电压绝缘所讨论的内容。

在工作电压和过电压作用下,绝缘会发生电导、极化、损耗、老化、放电击穿等现象。

为了设计出技术先进、经济合理而又安全可靠的绝缘结构,首先掌握各类绝缘材料在电场作用下的电气物理性能,绝缘材料在强电场中的击穿特性及其规律尤为重要。

只有知道了绝缘材料本身耐受电压功率的规律随后,才能进行绝缘的设计(考虑绝缘结构、选择绝缘距离或绝缘厚度等)。

其次,绝缘腐蚀的破坏决定于作用在其上的电场强度,在满足电气设备基本要求的其要求前提下所,应设法改善绝缘结构中,使其电场分布尽可能地均匀,以减少电场强度。

另外,采用新型绝缘材料。

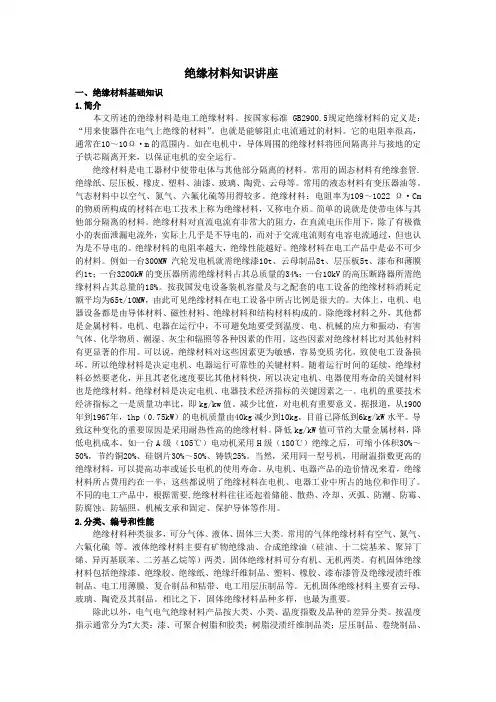

绝缘材料知识讲座

绝缘材料知识讲座

绝缘材料知识讲座一、绝缘材料基础知识1.简介本文所述的绝缘材料是电工绝缘材料。

按国家标准GB2900.5规定绝缘材料的定义是:“用来使器件在电气上绝缘的材料”。

也就是能够阻止电流通过的材料。

它的电阻率很高,通常在10~10Ω·m的范围内。

如在电机中,导体周围的绝缘材料将匝间隔离并与接地的定子铁芯隔离开来,以保证电机的安全运行。

绝缘材料是电工器材中使带电体与其他部分隔离的材料。

常用的固态材料有绝缘套管.绝缘纸、层压板、橡皮、塑料、油漆、玻璃、陶瓷、云母等。

常用的液态材料有变压器油等。

气态材料中以空气、氮气、六氟化硫等用得较多。

绝缘材料:电阻率为109~1022 Ω·Cm 的物质所构成的材料在电工技术上称为绝缘材料,又称电介质。

简单的说就是使带电体与其他部分隔离的材料。

绝缘材料对直流电流有非常大的阻力,在直流电压作用下,除了有极微小的表面泄漏电流外,实际上几乎是不导电的,而对于交流电流则有电容电流通过,但也认为是不导电的。

绝缘材料的电阻率越大,绝缘性能越好。

绝缘材料在电工产品中是必不可少的材料。

例如一台300MW汽轮发电机就需绝缘漆10t、云母制品8t、层压板5t、漆布和薄膜约1t;一台3200kW的变压器所需绝缘材料占其总质量的34%;一台10kV的高压断路器所需绝缘材料占其总量的18%。

按我国发电设备装机容量及与之配套的电工设备的绝缘材料消耗定额平均为65t/10MW,由此可见绝缘材料在电工设备中所占比例是很大的。

大体上,电机、电器设备都是由导体材料、磁性材料、绝缘材料和结构材料构成的。

除绝缘材料之外,其他都是金属材料。

电机、电器在运行中,不可避免地要受到温度、电、机械的应力和振动,有害气体、化学物质、潮湿、灰尘和辐照等各种因素的作用。

这些因素对绝缘材料比对其他材料有更显著的作用。

可以说,绝缘材料对这些因素更为敏感,容易变质劣化,致使电工设备损坏。

所以绝缘材料是决定电机、电器运行可靠性的关键材料。

电气绝缘基础必学知识点

电气绝缘基础必学知识点

电气绝缘基础必学知识点
1. 绝缘材料的种类和特性:常见的电气绝缘材料有塑料、橡胶、纸、绝缘漆等,它们具有不导电、耐高温、绝缘强度高的特点。

2. 绝缘材料的工作原理:绝缘材料能阻断电流的流动,通过在电场中形成隔离层来实现绝缘效果。

3. 绝缘材料的电气强度和击穿电压:电气强度是指绝缘材料能承受的最大电场强度,击穿电压是指绝缘材料发生击穿的最低电压。

4. 绝缘材料的绝缘阻抗:绝缘材料的绝缘阻抗是指在电场中绝缘材料对电流的阻碍能力,通常用来评估绝缘材料的绝缘性能。

5. 绝缘材料的耐热性能:绝缘材料的耐热性能是指在高温环境下绝缘材料的绝缘性能是否保持稳定。

6. 绝缘材料的湿度特性:湿度对绝缘材料的绝缘性能有一定的影响,因此绝缘材料的湿度特性是评估其在潮湿环境下的绝缘性能的一个重要指标。

7. 绝缘材料的应用范围:电气绝缘材料广泛应用于电力系统、电机、电器设备等领域,用于保护电器设备不受电场的干扰和损坏。

8. 绝缘材料的选择和应用注意事项:在选择和应用绝缘材料时,需要考虑其绝缘性能、耐热性能、耐湿性能等因素,并根据具体应用场景进行合理选择。

9. 绝缘材料的维护和检测方法:绝缘材料需要定期进行维护和检测,
可以采用绝缘电阻测试、局部放电检测等方法来评估绝缘材料的绝缘性能是否正常。

10. 绝缘材料的故障分析和处理方法:当绝缘材料发生故障时,需要进行故障分析并采取相应的处理措施,以确保电器设备的安全运行。

关于电动机绝缘电阻

关于电动机绝缘电阻

关于电动机绝缘电阻1.1000伏及其以上的交流电动机,在常温下其定子线圈的绝缘电阻不应低于每千伏1兆欧,转子线圈的绝缘电阻不应低于每千伏0.5兆欧;1000伏以下的交流电动机,在常温下其线圈的绝缘电阻不应低于0.5兆欧。

电动机的绝缘电阻,大致为温度每降低8~10℃,其值将增高1倍。

对于一般低压电动机,在冷态下的绝缘电阻不得低于0.5兆欧。

……2. 电动机安装前应检查电动机是否完整,有无因运输受损或受潮的现象,有无变形和损坏,紧固件是否松动或脱落。

转子转动是否灵活,名牌数据是否符合要求。

电机的绝缘电阻要用500兆欧表进行测量,绝缘电阻必须达到规定值,若绝缘电阻值太低,电动机必须进行烘干处理。

电动机安装场所的环境条件,必须符合电机的要求,对于粉尘较多,有喷水于电机的工作环境,应选用防护等级较高的电动机,一般起重用电机的防护等级为IP44,冶金用电机的防护等级为IP54。

还要保证电动机的环境温度符合电机的要求,起重用电动机应不超过40℃,冶金用电动机应不超过60℃。

安装基础要坚固、结实、有一定的刚度,安装平面要平整,应保证电机运行平稳。

电动机可采用联轴器或正齿轮与负载机械联接。

采用联轴器传动时,电动机轴中心线与负载机械的中心线应重合。

若相差太大,电动机运行时产生强烈振动,会损坏设备。

电动机采用齿轮传动时,齿轮直径应不小于电机轴伸直径的2倍。

3.绝缘电阻测定测量绕组对机壳及绕组之间的绝缘电阻,是最简便而且对绝缘无破坏作用的绝缘试验项目,它可判断绕组绝缘是否严重受潮或损坏。

通常只在电动机运转前,分别测量定予、’转子绕组在冷状态下的对地及相间绝缘电阻。

并检查电动机在热状态下的绝缘电阻,也就是在电动机断电10分钟以内测量其绝缘电阻,也可在温升试验后绕组温度与正常工作温度之差不超过IO'C时测量。

绕组对地及绕组之间绝缘电阻用兆欧表测量。

测量不同电压下电动机的绝缘电阻所用的兆欧表,如表6-4所示。

测量绝缘电阻前,须拆除试验电动机的外部连接线:,然后按图6-la接线,测量各相绕组的对地绝缘,电恩,根据圈6-lb测量相间绝缘电阻。

变频电机绝缘pdf

变频电机绝缘pdf

变频电机绝缘pdf
对于变频电机绝缘的相关信息,我无法直接提供PDF文件。

不过,我可以向你介绍一些关于变频电机绝缘的重要知识点。

变频电
机绝缘是指电机绝缘系统在变频器控制下的工作情况。

下面是一些
关键信息:
1. 变频器对电机绝缘的影响,变频器工作时会产生高频脉冲和
电压波形,这对电机绝缘系统会产生一定的压力和电压应力。

因此,变频器的使用会对电机绝缘系统的性能和寿命产生一定的影响。

2. 绝缘等级,电机绝缘系统通常有多个等级,如F级、H级和
C级等。

这些等级代表了绝缘材料的耐热性和耐电压能力。

在选择
电机时,应根据实际需求和变频器的工作条件来选择合适的绝缘等级。

3. 绝缘材料,电机绝缘系统通常由绝缘材料组成,如绝缘漆、
绝缘纸、绝缘片等。

这些材料具有良好的绝缘性能和耐热性能,能
够保护电机的绝缘系统免受变频器引起的电压应力和温度升高的影响。

4. 绝缘监测,为了确保电机绝缘系统的正常运行,可以采用绝
缘监测技术。

绝缘监测可以通过测量绝缘电阻或监测绝缘泄漏电流
来评估绝缘系统的健康状况。

这可以帮助及时发现潜在的绝缘故障,并采取相应的维修措施。

总结起来,变频电机绝缘是指电机在变频器控制下的绝缘系统
工作情况。

在选择电机时,应根据实际需求和变频器的工作条件来
选择合适的绝缘等级。

绝缘材料的选择和绝缘监测也是确保电机绝
缘系统正常运行的重要方面。

希望这些信息对你有所帮助。

《电机绝缘及测量》课件

《电机绝缘及测量》课件

3
环境试验箱
用于环境试验,模拟电机工作环境,对绝缘性能进行加速老化测试。
电机绝缘测量实验
绝缘电阻测试
利用绝缘电阻测试仪,测量电机 的绝缘电阻值,判断绝缘性能是 否符合强 度测试,检验绝缘是否能够承受 电压。
环境试验
将电机放入环境试验箱中,模拟 电机工作环境条件,进行加速老 化测试。
电机绝缘故障处理流程
1
故障诊断
通过绝缘测试仪器对电机进行测试,确定故障的具体位置和原因。
2
故障分析
分析电机绝缘故障的原因和影响,制定解决方案。
3
故障处理
修复或更换出故障的绝缘材料,保证电机绝缘性能恢复正常。
电机绝缘的常见故障
1 绝缘老化
绝缘材料因长期使用或外界环境因素而老化,导致绝缘性能下降。
2 绝缘击穿
电气应力过大,使得绝缘材料无法承受,导致绝缘破裂,使电机发生故障。
3 绝缘破损
在电机运行过程中,可能发生绝缘层裂纹、损伤等情况,降低电机的安全性。
电机绝缘监测技术
绝缘电阻测试
通过测量电机的绝缘电阻值, 判断绝缘性能的好坏。
要求与标准
电机绝缘应满足一定的绝缘 强度和绝缘电阻要求,符合 相关标准和规范。
电机绝缘的分类
按绝缘材料
按绝缘结构
常见的分类有纸绝缘、漆包绝缘、 樹脂绝缘等,每种材料都具有不 同的优缺点。
主要包括单层绝缘、多层绝缘、 隔离绝缘等,结构的选择影响绝 缘性能。
按耐温等级
根据不同耐温等级,绝缘材料能 够承受的温度范围也不同。
《电机绝缘及测量》PPT 课件
探索电机绝缘的基础知识,了解其分类以及常见故障。深入了解电机绝缘监 测技术、测试仪器和测量实验。掌握电机绝缘故障处理流程。

电机的绝缘等级的划分

电机的绝缘等级的划分

电机的绝缘等级的划分
电机的安全性以及可靠性非常重要,安全标准的制定和实施是关键因素。

因此,绝缘等级的划分也就成为电机工业的重要方面之一。

给电机绝缘等级划分有着多种目的,首先需要考虑安全性,接线盒或线缆的绝缘是电机安全性的基础,因此给电机给定绝缘等级可以确保安全性。

其次,由于电机的工作环境会受到环境因素的影响,为了保证电机的稳定性,将其划分绝缘等级,较好的绝缘等级可以起到抗电压差,抗湿度以及抗电磁干扰的作用。

再者,给电机的绝缘等级也有利于缩短电机的供电时间,电机启动电流及失败率降低,便于节能减排。

最后,给电机指定绝缘等级可以提高电机的性能、使用寿命及效率。

电机实施绝缘等级一般有以下几种:第一等级为一般等级,适用于室内正常环境条件下的低电压产品;第二等级为特殊等级,适用于实验室、医院等高洁净环境条件下的设备;第三等级为抗潮腐等级,适用于潮湿和污染的环境下的产品;第四等级为防尘等级,适用于有强烈沙尘的场所;第五等级为防水等级,适用于潮湿、带雨、带泥等潮湿环境下的产品;第六等级为防爆等级,适用于有怯爆辐射及爆炸环境下的产品。

电机的绝缘等级划分不仅要满足安全性要求,而且还要符合电机工作环境,以达到更高的稳定性和性能。

因此,为了获得更高的安全、稳定性以及性能,电机应该根据不同的工作环境条件进行等级的划分,以此来提高电机的安全性及可靠性。

综上所述,电机的绝缘等级划分是电机工业的重要方面之一,它可以保证电机的安全性、稳定性,以及节能减排。

同时,电机应根据其工作环境进行差异化的等级划分,以此来提高其自身的安全性及可靠性。

电机绝缘系统发言 -回复

电机绝缘系统发言 -回复

电机绝缘系统发言-回复电机绝缘系统是电机的重要组成部分,其作用是防止电机内部绝缘材料的损坏,保障电机的正常运行。

本文将为您逐步介绍电机绝缘系统的原理、常见问题及相应的解决方法,以及如何进行绝缘测试和维护。

第一步:电机绝缘系统原理的介绍电机绝缘系统起到了电机内部绝缘材料与外界的绝缘阻隔作用,保证电机正常运行。

它主要由绝缘材料、绝缘结构和绝缘处理等组成。

绝缘材料可以是有机材料如纸板、绝缘纸和胶合板,也可以是无机材料如瓷、玻璃和陶瓷。

绝缘结构则是指将绝缘材料组合在一起构成电机内部的绝缘层,常见的结构有层叠绝缘、交叉绝缘和真空绝缘等。

而绝缘处理则是指对绝缘材料进行特殊处理,例如浸渍绝缘、涂覆绝缘和喷涂绝缘等。

第二步:电机绝缘系统常见问题及解决方法的介绍电机绝缘系统在长时间运行过程中可能会出现一些常见问题,例如绝缘材料老化、绝缘层破损和湿度过高等。

对于这些问题,我们可以采取相应的解决方法。

首先,绝缘材料老化可以通过更换新的绝缘材料来解决,同时定期检查绝缘材料的状态也是必要的。

其次,绝缘层破损可以通过修补或更换绝缘层来解决,避免电机内部的零部件暴露在外界环境中。

最后,湿度过高会导致绝缘材料的绝缘性能下降,因此可以通过加湿器、降湿器等设备来控制电机运行环境的湿度。

第三步:电机绝缘测试的方法和重要性的介绍电机绝缘测试是对电机绝缘性能进行检测的重要手段。

常见的绝缘测试方法有绝缘电阻测试、介电强度测试和绝缘油测试等。

绝缘电阻测试是通过测量绝缘材料与外界的绝缘电阻来评估绝缘系统的性能,介电强度测试是检测绝缘材料在电场作用下是否会发生击穿现象,绝缘油测试则是评估绝缘油的绝缘性能。

这些测试方法可以帮助我们及时发现电机绝缘系统存在的问题,确保电机的正常运行和安全使用。

第四步:电机绝缘系统的维护和注意事项的介绍对于电机绝缘系统的维护,我们需要定期进行检查和保养。

首先,定期检查绝缘材料的状况,如有老化或破损及时更换。

其次,保持电机运行环境的干燥和适宜的温度,避免湿度过高和温度过高引起绝缘材料的损坏。

电机耐压等级基础知识

电机耐压等级基础知识

电机绝缘等级,耐压等级
电机的绝缘等级是指电机绝缘所能承受的温度分为
最高允许温度绕组温升限度性能参考温度
A级105度60 K 80 度
E级120度75 K 95 度
B级130度80 K 100 度
F级155度100 K 120度
H级180度125 K 145 度电机温升是指某一点的温度与参考(或基准)温度之差称温升。

也可以称某一点温度与参考温度之差。

电机某部件与周围介质温度之差
举个例子,环境温度10度,B级绝缘的电机,温升是80K,那么电机的温度最高为90度,(80K+10度)而不是130度,,,性能参考温度是普遍情况下的电机温度(只是个参考)对细节有兴趣的可以度娘一下。

耐压和电机漆包线的漆膜厚度有关,(对细节有兴趣的可以查一下国标)厚度分为一级,二级,三级,还有根据需求不同而定制的标准,(昨天在度娘上查的1级厚度好像能承受1000V的耐压,越厚耐压越高,也查到了耐压只有70V的漆包线,应该有根据需求而定做的,不一定都是国标的1000V)
电机的额定电压和铁芯,线圈匝数有关,在设计的时候:工业用电普遍是380V,厂家会选择漆包线的耐压,在计算电机所要带动的负载,发热量多少,线径是多少,来确定他的绝缘承受温度的等级,等等。

电动机相关知识 温升和绝缘等级

电动机相关知识 温升和绝缘等级

电机温升和绝缘等级用来使器件在电气上绝缘的材料称绝缘材料。

一种或几种绝缘材料的组合称绝缘结构。

表示绝缘结构的最高允许工作温度,并在这样的温度下它能在预定的使用期内维持其性能,在允许的范围内及其所分的等级即耐热等级。

耐热等级分为Y级90℃、A级105℃、E级120℃、B级130℃、F级155℃、H级180℃和H级以上共七个等级。

超过这个限度,绝缘材料的寿命就急剧缩短,甚至会烧毁。

这个温度限度,称为绝缘材料的允许温度。

某一点的温度与参考(或基准)温度之差称温升。

也可以称某一点温度与参考温度之差。

电机某部件与周围介质温度之差,称电机该部件的温升。

电机在额定负载下长期运行达到热稳定状态时,电机各部件温升的允许极限,称温升限度。

绝缘材料的允许温度,就是电机的允许温度;绝缘材料的寿命,一般就是电机的寿命。

电机负载运行时,从尽量发挥它的作用出发,所带负载即输出功率越大越好(若不考虑机械强度)。

但是输出功率越大、损耗功率越大,温度越高。

我们知道,电机内耐温最薄弱的东西是绝缘材料,如漆包线。

绝缘材料耐温有个限度,在这个限度内,绝缘材料的物理、化学、机械、电气等各方面性能都很稳定,其工作寿命一般约为20年。

按照允许温度的高低,电机常用的绝缘材料为A、E、B、F、H五种。

按环境温度为40摄氏度计算,这五种绝缘材料及其允许温度和允许温升如下表所示:-大家都知道衡量电机发热程度是用“温升”而不是用“温度”,当“温升”突然增大或超过最高工作温度时,说明电机已发生故障。

下面就一些基本概念进行讨论。

1 绝缘材料的绝缘等级绝缘材料按耐热能力分为y、a、e、b、f、h、c7个等级,其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。

所谓绝缘材料的极限工作温度,系指电机在设计预期寿命内,运行时绕组绝缘中最热点的温度。

根据经验,a级材料在105℃、b级材料在130℃的情况下寿命可达10年,但在实际情况下环境温度和温升均不会长期达设计值,因此一般寿命在15~20年。

串激电机绝缘知识

串激电机绝缘知识

单相串激电机绝缘的基本知识绝缘等级是指电动机或变压器绕组采用的绝缘材料的耐热等级.电动机绕组常用的绝缘材料,按其耐热性一般分为A、E、B、F、H、C六种等级,每一绝缘等级的绝缘材料都有相应的极限允许工作温度,(电机绕组最热点的温度)电机运行绕组绝缘最热点的温度不得超过其极限允许工作温度,(电机绕组最热点的温度)电机运行绕组绝缘最热点的温度不得超过其坏,导致电动机烧毁。

串激电机的温升限值(GB3883.1-2014)电机绕组温升公式:△t=(R2-R1)/R1*(K+t1)-(t2-t1)R1---实验开始的电阻(冷态电阻)R2---实验结束时的电阻(热态电阻)K---铜绕组234.5,铝绕组-225T1--试验开始时的温度,T2--试验结束时的温度。

单相串激电机耐热等级一般为E级,它工作条件严酷,现在空载转速一般在30000r/min,甚至达到了40000r/min,启动频繁,振动剧烈,并经常过载,从而出现了比额定电流大6-7倍的制动电流,致使电机温升急剧上升,其瞬时热冲击温度可达到200℃甚至更高,所以单相串激电机绝缘结构损坏是由高温高转速所产生的高离心力以及振动等因子的综合作用造成的。

因此在设计单相串激电机时,应根据实际使用条件经济原则选择使用。

在这里就针对我公司现有的绝缘材料简单介绍一下。

一、槽楔:它只是一种辅助绝缘材料,用等级低的问题也不大。

我司现在在用的槽楔属于B级。

二、漆包线:是电机中最重要的绝缘材料,我公司用的是Q(ZY/XY)-2/200:漆包圆绕组线聚酯亚胺类漆聚酰胺酰亚胺类漆,2级漆膜,耐热等级200(表示热级,它表示最小温度指数为200℃,热冲击温度至少220℃),想了解更细的参照国家标准:GB/T 6109.1-2008三、槽绝缘:很少出现由于槽绝缘热老化损坏而造成的电机故障,我司主要如下:3.1 PMP : 耐热等级为B级,它是由一层聚酯薄膜和电工绝缘纸通过F级胶水制成的三层柔软复合材料。

电气绝缘基础知识

电气绝缘基础知识
气设备的正常运行和延长其使用寿命。
04 电气绝缘应用与案例
输配电系统中的电气绝缘
输配电系统是电力系统的重要组成部分,电气绝缘在输配电系统中具有至关重要的 作用。
输配电系统中的电气绝缘主要涉及电缆、变压器、开关设备、互感器等设备的绝缘 材料和绝缘结构。
这些设备的绝缘材料和绝缘结构必须具备优异的电气性能、耐热性能、耐老化性能 和机械性能,以确保设备的安全稳定运行。
陶瓷绝油
绝缘油主要指变压器油和电缆油,具有良好的电气性能和耐热性能,常用于变压器、电缆等电气设备 中作为绝缘介质。
绝缘油在使用过程中应保持清洁,避免杂质和水分混入,以保证其电气性能。
绝缘气体
绝缘气体主要用于高压电气设备中,如气体绝缘开关柜。 常用的绝缘气体包括空气、氮气、六氟化硫等。它们具有 良好的电气性能和灭弧性能,能够提高开关设备的绝缘性 能和灭弧能力。
总结词
耐电压强度是指绝缘材料在一定时间内承受 的最高电压值而不发生击穿现象的能力。
详细描述
耐电压强度是衡量绝缘材料电气强度的重要 参数。耐电压强度越高,说明绝缘材料的电 气强度越好,能够承受更高的电压而不发生 击穿。在电气设备中,耐电压强度的测试是 评估其绝缘性能的重要手段之一。
电老化与热老化
总结词
电老化与热老化是影响电气绝缘性能的两个 重要因素。
详细描述
电老化是由于电场的作用导致绝缘材料性能 逐渐劣化的过程。热老化则是由于温度的作 用使绝缘材料逐渐老化的过程。电老化和热 老化会导致绝缘材料的性能下降,影响电气 设备的正常运行。因此,在电气设备的使用 过程中,应关注电老化和热老化的影响,采
取相应的措施进行维护和保养。
电气绝缘基础知识
contents
目录

高压电机绝缘标准

高压电机绝缘标准

高压电机绝缘标准
高压电机的绝缘标准是确保电机安全可靠运行的重要指标。

以下是一些常见的高压电机绝缘标准:
1. 绝缘电阻:绝缘电阻是衡量电机绝缘性能的重要参数之一。

通常,高压电机的绝缘电阻应在规定的范围内,以确保电机绝缘良好。

2. 介电强度:介电强度是指电机绝缘材料在电场作用下所能承受的电压强度。

高压电机的介电强度应符合相关标准,以确保在运行过程中不会发生绝缘击穿。

3. 局部放电:局部放电是指电机绝缘内部的局部区域发生放电现象。

局部放电会导致绝缘材料的老化和损坏,因此高压电机的局部放电水平应符合相关标准。

4. 温升:温升是指电机在运行过程中,由于内部损耗而导致的温度升高。

高压电机的温升应在规定的范围内,以避免绝缘材料过热而损坏。

5. 绝缘寿命:绝缘寿命是指电机绝缘材料在正常使用条件下的预期寿命。

高压电机的绝缘寿命应符合相关标准,以确保电机的长期
可靠运行。

高压电机的绝缘标准是确保电机安全可靠运行的重要保障。

在电机设计、制造和维护过程中,应严格遵守相关标准,以确保电机的绝缘性能符合要求。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电机绝缘基础知识(1)--------------------------------------------------------------------------------作者: 来源: 发布时间: 2008-5-24 7:35:08绝缘材料,绝缘材料介绍什么是绝缘材料电工常用的绝缘材料按其化学性质不同,可分为无机绝缘材料、有机绝缘材料和混合绝缘材料。

常用的无机绝缘材料有:云母、石棉、大理石、瓷器、玻璃、硫黄等,主要用作电机、电器的绕组绝缘、开关的底板和绝缘子等。

有机绝缘材料有:虫胶、树脂、橡胶、棉纱、纸、麻、人造丝等,大多用以制造绝缘漆,绕组导线的被覆绝缘物等。

混合绝缘材料为由以上两种材料经过加工制成的各种成型绝缘材料,用作电器的底座、外壳等。

绝缘材料的应用绝缘材料的作用是在电气设备中把电势不同的带电部分隔离开来。

因此绝缘材料首先应具有较高的绝缘电阻和耐压强度,并能避免发生漏电、击穿等事故。

其次耐热性能要好,避免因长期过热而老化变质;此外,还应有良好的导热性、耐潮防雷性和较高的机械强度以及工艺加工方便等特点。

根据上述要求,常用绝缘材料的性能指标有绝缘强度、抗张强度、比重、膨胀系数等。

绝缘耐压强度:绝缘体两端所加的电压越高,材料内电荷受到的电场力就越大,越容易发生电离碰撞,造成绝缘体击穿。

使绝缘体击穿的最低电压叫做这个绝缘体的击穿电压。

使1毫米厚的绝缘材料击穿时,需要加上的电压千伏数叫做绝缘材料的绝缘耐压强度,简称绝缘强度。

由于绝缘材料都有一定的绝缘强度,各种电气设备,各种安全用具(电工钳、验电笔、绝缘手套、绝缘棒等),各种电工材料,制造厂都规定一定的允许使用电压,称为额定电压。

使用时承受的电压不得超过它的额定电压值,以免发生事故。

抗张强度:绝缘材料单位截面积能承受的拉力,例如玻璃每平方厘米截面积能承受1400牛顿的拉力。

绝缘材料的绝缘性能与温度有密切的关系。

温度越高,绝缘材料的绝缘性能越差。

为保证绝缘强度,每种绝缘材料都有一个适当的最高允许工作温度,在此温度以下,可以长期安全地使用,超过这个温度就会迅速老化。

按照耐热程度,把绝缘材料分为Y、A、E、B、F、H、C 等级别。

例如A级绝缘材料的最高允许工作温度为105℃,一般使用的配电变压器、电动机中的绝缘材料大多属于A级。

绝缘材料的耐热性评定和分级1 主题内容与适用范围本标准规定了电工产品绝缘的耐热性分级,确定了耐热性的评定及分级的原则和任务。

本标准适用于电工产品及其绝缘的耐热性分级,亦适用于某特定场合下应用的绝缘材料、简单组合和绝缘结构的耐热性定级。

2 引用标准GB 11026.1 确定电气绝缘材料耐热性的导则第一部分:制订热老化试验方法和评价试验结果的总规程3 总论3.1 耐热等级电工产品绝缘的使用期受到多种因素(如温度、电和机械的应力、振动、有害气体、化学物质、潮湿、灰尘和辐照等)的影响,而温度通常是对绝缘材料和绝缘结构老化起支配作用的因素。

因此已有一种实用的、被世界公认的耐热性分级方法,也就是将电气绝缘的耐热性划分为若干耐热等级,各耐热等级及所对应的温度值如下:耐热等级温度,℃Y 90A 105E 120B 130F 155H 180200 200220 220250 250温度超过250℃,则按间隔25℃相应设置耐热等级。

也可以不用字母表示耐热等级,但是必须遵从上述对应关系。

对在特殊条件下使用的以及有特殊要求的设备(如第3.1.5条所述),上述分级方法不一定适用,可能要采用其他的鉴别分类方法。

在电工产品上标明的耐热等级,通常表示该产品在额定负载和规定的其他条件下达到预期使用期时能承受的最高温度。

因此,在电工产品中,温度最高处所用绝缘的温度极应该不低于该产品耐热等级所对应的温度(否则见第3.1.2条)。

由于习惯上的原因,目前无论对绝缘材料、绝缘结构和电工产品均笼统地使用“耐热等级”这一术语。

但今后的趋势是,对绝缘材料推荐采用“温度指数”和“相对温度指数”这两个术语;对绝缘结构则推荐采用“鉴别标志”这个术语;绝缘结构的“鉴别标志”只和所设计的特定产品发生联系;而对电工产品则保留采用“耐热等级”这个术语。

3.1.1 运行条件经验证明:如果电工产品(如旋转电机、变压器等)标准是以第3.1条所列的温度为基础并适当考虑该产品的特有因素制订的,那么,按这样的标准设计、制造的电工产品在通常的运行条件下可具有满意而经济的使用期。

3.1.2 绝缘结构中的绝缘材料标明某电工产品为某耐热等级,绝不意味着该产品绝缘结构中的每一种绝缘材料都具有相同的温度极限。

绝缘结构的温度极限与其中各绝缘材料的温度极限可能不直接相关。

在绝缘结构中,绝缘材料的温度极限可能因受到其他组成材料的保护而有所提高,也可能因材料间不相容而使绝缘结构的温度极限低于各个组成材料的温度极限。

所有这些问题应该通过功能试验来加以研究。

3.1.3 温度和温升本标准中列出的温度是指电工产品中绝缘所承受的最高温度,不是电工产品的允许温升。

电气设备标准中通常规定温升而不规定温度。

在确定这类标准中的测量方法和允许温升时,应该考虑下列因素,如结构的特点、绝缘的导热性和厚度、各绝缘部分的易检测性、通风方法、负载特性等。

3.1.4 其他影响因素绝缘保持其效用的能力除了热因素外,还会受到某些条件(如施加在绝缘及其支撑结构上的机械应力)和某些因素(如振动和不同的热膨胀)的影响。

随着产品尺寸的增加,振动和热膨胀因素的影响也变得更为重要。

大气的温度,以及灰尘、化学物质或其他污染物的存在也会产生有害的影响。

在设计特定产品时,对这些因素都应加以考虑。

详见评定和鉴别电气设备绝缘结构的指导性资料。

3.1.5 绝缘的使用期电工产品的实际使用期取决于运行中的特定条件。

这些条件可以随环境、工作周期和产品类型的不同而有很大的变化。

此外,预期使用期还取决于产品尺寸、可靠性、有关设备的预期使用期以及经济性等方面的要求。

对某些电工产品,由于其特定的应用目的,要求其绝缘的使用期低于或高于正常值,或由于运行条件特殊,规定其温升高于或低于正常值,而使其绝缘的温度极高于或低于正常值。

绝缘的使用期的很大程度上取决于其对氧气、湿度、灰尘和化学物质的隔绝程度。

在给定温度下,受到恰当保护的绝缘的使用期会比自由暴露在大气中的绝缘的使用期长,因而,用化学惰性气体或液体作冷却或保护价质,可延长绝缘的使用期。

3.1.6 工作温度的限制绝缘除了经受老化外,有些材料受热超过一定温度会软化或发生其他劣变,但冷却后又恢复其原来的性能。

使用这类材料时要注意,务必使它们在合适的温度范围内工作。

3.2 绝缘的选择和确定电工产品的研究、设计、制造单位应根据绝缘的温度极限选择合适的绝缘材料和绝缘结构。

确定绝缘的合理温度极限值的基础只能是运行经验或合适的、可接受的试验。

运行经验是选择绝缘材料和绝缘结构的重要基础。

然而,在选用新材料和新结构时,合适的试验则是这种选择的基础(参见第4.2条)。

4 耐热性评定4.1 绝缘材料的耐热性评定同一属类的许多绝缘材料在耐热性上可以很不相同。

因此,根据绝缘材料属类的化学名称来判别它们的耐热性是不合适的。

用于电工产品绝缘结构中的各种绝缘材料,它们各自的耐热性可能受到其他材料的影响。

此外,各种材料的耐热性在很大的程度上还取决于它们在绝缘结构中所承担的特定功能。

就绝缘材料在电工产品中的使用而论,材料评定有两个目的:一是对作为电气绝缘结构组成部分的某种材料的评价,另一是对单独使用的或作为构成绝缘结构的简单组合的成组成部分的某种材料的评价。

一般,评定试验和运行经验被公认为是绝缘材料耐热性评定的可接受的基础。

以运行经验为基础时要注意:必须保证该经验是适用的。

但是在某种情况下,将一种经验转用于另一种应用情况往往可能也合适的。

应制订合适的方法以确定运行经验之间的关系。

材料评定试验方法的研究已取得显著的进展。

在确定和表达绝缘材料的耐热性方面已更加完善,对此可参见GB 11026.1,并且还将制订该导则的其他部分。

对可一种材料,采用不同的性能(如电气的、机械的等)、方法和失效标准作耐热图,就可能得到不同的温度指数和半差。

不同的温度指数和半差表明耐热性上有所不同,并由引决定了材料的使用方式和它可以承担的功能。

用标准试样试验得到的结果可能与材料按其实际使用形式试验得到的结果不同。

绝缘结构更接近实际情况。

因此,绝缘结构试验的结果可以证明材料在有关应用中的适用性。

4.2 绝缘结构的耐热性评定估价绝缘结构的耐热性,最好用有关的运行经验作基础。

没有这种运行经验时,就应当进行合适的功能性试验。

为此目的,需要用一种被运行经验证明了的结构作为参考绝缘结构。

通过与它对比来评定新绝缘结构的耐热性。

绝缘的研究单位和电工产品的研究、设计、制造、检测、使用单位应设计和进行合适的试验。

在设计合适的试验和制订耐热性评定标准化试验规程时,应参考评定绝缘结构的有关资料。

在选择绝缘结构的各组成部分时,可以参考单一材料的耐热性评定结果(见第4.1条)。

只要由合适的绝缘结构试验或运行经验证明其某种绝缘材料有满意的运行特性,就可以判明该材料是否适用于某特定的绝缘结构。

不用考虑材料本身的耐热性。

对很简单的和受单应力作用的绝缘结构,可以根据具体情况决定,是需要进行绝缘结构的功能性试验;还是较简单地根据材料的耐热性数据作出评价,就可得到满意的结果。

如果需要评价某材料是否适用于某电工产品,则应该用已被合适的运行经验证明的材料作参考材料,进行对试验。

对此,有关单位应提供在特定应用场合下被运行经验证明的材料的资料。

同时,为了能够对材料进行恰当的分级,还应提供关于如何评价运行经验的准则。

应制订适用于对比评定的标准化试验规程。

在还没有这种标准化试验规程时,绝缘的研究单位和电工产品的研究、设计、制造、检测、使用单位应选择合适的试验规程进行试验。

5 分级电工产品及其绝缘的耐热性分级见第3.1条(特别是第3.1.5条和3.1.6条)和第4.2条。

若由试验或运行经验表明某绝缘材料、简单组合或绝缘结构,于某一特定的应用场合,能在特定的温度下可靠的工作,可以按第3.1条赋予其合适的耐热等级。
