基准点埋设方法
垂直位移基准点及工作基点拟埋设方法
垂直位移基准点及工作基点拟埋设方法概述1.1 介绍垂直位移基准点和工作基点垂直位移基准点和工作基点是地质勘探和工程建设中需要考虑的重要因素。
垂直位移基准点通常是指地面或建筑物的一个固定点，用于测量地震或地质活动引起的垂直位移情况。
而工作基点则是指用于测量和监测地质活动和工程建设引起的垂直位移的点位。
1.2 问题的重要性垂直位移基准点和工作基点的准确埋设对于地质勘探和工程建设的安全和精度至关重要。
不恰当的埋设方法可能导致监测数据的失真，甚至带来不可挽回的灾难后果。
埋设方法2.1 确定基准点位置在选择垂直位移基准点和工作基点的位置时，需要考虑地质构造、地下水位、地形地貌等因素，并尽量选择地势较为稳定的地点作为基准点。
2.2 埋设方法2.2.1 铁管埋设法铁管埋设法是一种常用的埋设方法，适用于地质勘探和工程建设中的大部分场合。
埋设过程需保证铁管垂直固定，避免外力干扰，以确保测量数据的准确性。
2.2.2 混凝土基准点对于需要长期监测的基准点，可以考虑采用混凝土基准点的埋设方法。
混凝土基准点的优点是稳定性好，适用于长期的监测和测量工作。
2.2.3 地下钢桩埋设法地下钢桩埋设法适用于需要抵抗外力干扰和地下水侵蚀的环境。
通过打桩等方式将钢桩嵌入地下，以确保基准点的稳固性和测量数据的准确性。
2.2.4 建筑物墙体埋设法在建筑物的监测和测量中，可以选择墙体埋设法。
通过将基准点埋设在建筑物的墙体中，以实现对建筑物垂直位移的监测和测量。
2.3 确保埋设质量在埋设基准点和工作基点时，需要确保埋设质量符合相关技术标准和要求。
埋设过程中需要严格控制土壤的固结和压实，以确保基准点的稳固性和测量数据的准确性。
结语垂直位移基准点及工作基点的准确埋设对地质勘探和工程建设的安全和精度具有重要意义。
选择合适的埋设方法，并严格控制埋设质量，是确保监测数据准确性和可靠性的关键所在。
希望本文所述方法对相关领域的专业人士有所启发与帮助。
垂直位移基准点及工作基点的准确埋设是地质勘探和工程建设中关键的一环，其专业性和技术性值得深入研究和探讨。
沉降基准点埋设的要求有哪些.doc
沉降基准点埋设的要求有哪些
沉降基准点埋设的要求有哪些呢，下面下面为大家带来相关内容介绍以供参考。
根据中华人民共和国国家标准《工程测量规范》GB50007-2002及《建筑变形测量规程》TGT/T8-97执行的有关沉降基准点埋设规定：沉降基准点布设原则：
1）参照设计图纸。
2）布设的沉降基准点必须坚固稳定且便于长期保存。
3）为了对沉降基准点进行相互检查，沉降基准点的数目应不少于三个，以保证沉降观测成果的正确性。
3）沉降基准点与观测点的距离不宜太远，以保证观测精度。
4）沉降基准点须埋设在建筑物的压力传播范围以外，同时为了防止沉降基准点受到冻胀的影响，沉降基准点的埋设深度不小于1.5m，以保证沉降基准点的稳定。
沉降观测基准点埋设在变形区以外，数量三个，按国家二等水准测量的技术要求施测，每站高差中误差±0.3mm，闭合差±0.6mm×n0.5.
沉降基准点埋设方法：
基点埋设参照《工程测量规范》及有关变形观测基点埋设。
二建机电重点案例题考点—2
1.中心标板和基准点的埋设：中心标板长度150-200mm，至基础的边缘为50-80mm。
埋设基准点的小坑要上口小，下口大，基准点露出基础顶面部分不能太高（10-14mm）机电工程起重技术2.《特种设备安全管理和作业人员证》3.利用已有建筑物做地锚应该满足的条件：进行强度验算、采取防护措施、获得设计单位认可、进行承载试验保证有足够大的安全裕度、确保稳定。
4.危大工程（无需背，理解会判定即可）：（1）采用非常规起重设备、方法，且单件起吊重量在10N（1t）及以上的起重吊装工程；（2）采用起重机械进行安装的工程；（3）起重机械的安装、拆卸工程。
5.超过一定规模的危大工程：（1）采用非常规起重设备、方法，且单件起吊重量在100N（10t）及以上的起重吊装工程；（2）起重量在300N（30t）及以上，或搭设总高度200m及以上，或搭设基础标高在200m及以上的起重机械的安装和拆卸工程。
1.球罐焊接方法宜采用：焊条电弧焊、药芯焊丝自动焊和半自动焊2.焊缝的强度试验及严密性试验应该在射线检测或超声波检测及热处理后进行。
3.焊接施工检查记录包括：焊工资格认可记录、焊接检查记录、焊缝返修检查记录机械设备安装工程施工技术1.垫铁作用：（1）通过调整垫铁高度来找正设备的标高和水平；（2）通过垫铁组把设备的重量、工作载荷和固定设备的地脚螺栓预紧力，均匀的传递给基础。
2.垫铁设置要求（无需背，理解会判定即可）：（1）每块垫铁厚度不得小于2mm；（2）平垫铁宜露出设备10-30mm，斜垫铁宜露出10-50mm，垫铁组深入设备底座底面的长度应超过设备地脚螺栓的中心。
3.轴承装配：顶间隙：压铅法检查，铅丝直径不大于顶间隙的3倍；侧间隙：塞尺测量，侧间隙为顶间隙的1/2-1/3；轴向间隙：用塞尺或千分表测量轴向间隙4.解体设备装配精度包括：各运动部件之间的相对运动精度、配合面之间的配合精度和接触质量。
5.各运动部件之间的相对运动精度包括：直线运动精度、圆周运动精度、传动精度。

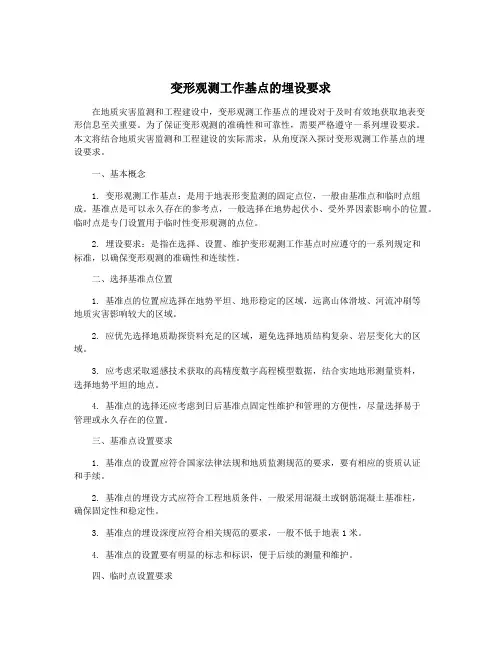

变形观测工作基点的埋设要求
变形观测工作基点的埋设要求在地质灾害监测和工程建设中，变形观测工作基点的埋设对于及时有效地获取地表变形信息至关重要。
为了保证变形观测的准确性和可靠性，需要严格遵守一系列埋设要求。
本文将结合地质灾害监测和工程建设的实际需求，从角度深入探讨变形观测工作基点的埋设要求。
一、基本概念1. 变形观测工作基点：是用于地表形变监测的固定点位，一般由基准点和临时点组成。
基准点是可以永久存在的参考点，一般选择在地势起伏小、受外界因素影响小的位置。
临时点是专门设置用于临时性变形观测的点位。
2. 埋设要求：是指在选择、设置、维护变形观测工作基点时应遵守的一系列规定和标准，以确保变形观测的准确性和连续性。
二、选择基准点位置1. 基准点的位置应选择在地势平坦、地形稳定的区域，远离山体滑坡、河流冲刷等地质灾害影响较大的区域。
2. 应优先选择地质勘探资料充足的区域，避免选择地质结构复杂、岩层变化大的区域。
3. 应考虑采取遥感技术获取的高精度数字高程模型数据，结合实地地形测量资料，选择地势平坦的地点。
4. 基准点的选择还应考虑到日后基准点固定性维护和管理的方便性，尽量选择易于管理或永久存在的位置。
三、基准点设置要求1. 基准点的设置应符合国家法律法规和地质监测规范的要求，要有相应的资质认证和手续。
2. 基准点的埋设方式应符合工程地质条件，一般采用混凝土或钢筋混凝土基准柱，确保固定性和稳定性。
3. 基准点的埋设深度应符合相关规范的要求，一般不低于地表1米。
4. 基准点的设置要有明显的标志和标识，便于后续的测量和维护。
四、临时点设置要求1. 临时点的设置应根据具体的观测要求和工程实际情况进行合理规划和设置，一般应遵循“易于观测、取样、处理和保护”的原则。
2. 临时点的选址应尽量符合变形特征的分布规律，能够全面反映地表形变情况。
3. 临时点的设置应考虑到地形地貌、植被、基岩情况等因素，尽量避免遮挡和干扰。
4. 临时点的设置还应充分考虑到监测设备的布设和连接，保证测量设备的准确性和稳定性。

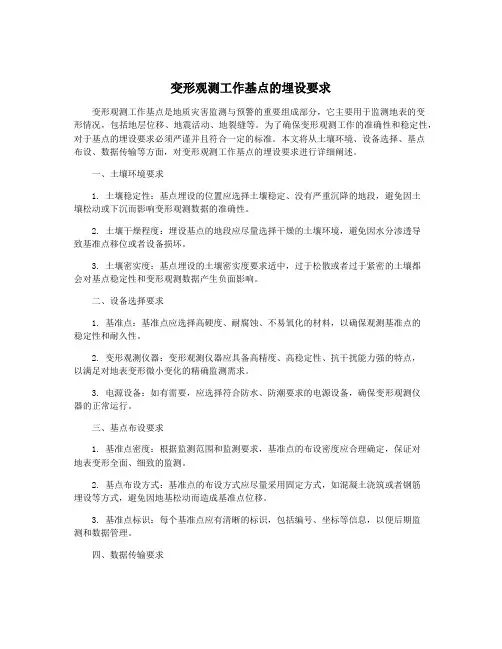

变形观测工作基点的埋设要求
变形观测工作基点的埋设要求变形观测工作基点是地质灾害监测与预警的重要组成部分，它主要用于监测地表的变形情况，包括地层位移、地震活动、地裂缝等。
为了确保变形观测工作的准确性和稳定性，对于基点的埋设要求必须严谨并且符合一定的标准。
本文将从土壤环境、设备选择、基点布设、数据传输等方面，对变形观测工作基点的埋设要求进行详细阐述。
一、土壤环境要求1. 土壤稳定性：基点埋设的位置应选择土壤稳定、没有严重沉降的地段，避免因土壤松动或下沉而影响变形观测数据的准确性。
2. 土壤干燥程度：埋设基点的地段应尽量选择干燥的土壤环境，避免因水分渗透导致基准点移位或者设备损坏。
3. 土壤密实度：基点埋设的土壤密实度要求适中，过于松散或者过于紧密的土壤都会对基点稳定性和变形观测数据产生负面影响。
二、设备选择要求1. 基准点：基准点应选择高硬度、耐腐蚀、不易氧化的材料，以确保观测基准点的稳定性和耐久性。
2. 变形观测仪器：变形观测仪器应具备高精度、高稳定性、抗干扰能力强的特点，以满足对地表变形微小变化的精确监测需求。
3. 电源设备：如有需要，应选择符合防水、防潮要求的电源设备，确保变形观测仪器的正常运行。
三、基点布设要求1. 基准点密度：根据监测范围和监测要求，基准点的布设密度应合理确定，保证对地表变形全面、细致的监测。
2. 基点布设方式：基准点的布设方式应尽量采用固定方式，如混凝土浇筑或者钢筋埋设等方式，避免因地基松动而造成基准点位移。
3. 基准点标识：每个基准点应有清晰的标识，包括编号、坐标等信息，以便后期监测和数据管理。
四、数据传输要求1. 传输稳定性：基点所处位置应能够保证通讯信号的稳定传输，避免因通讯故障造成数据丢失或者延迟。
2. 数据存储：基点应有数据存储功能，可以自动记录并储存观测数据，确保数据的完整性和可靠性。
3. 数据传输安全：传输的数据应具有加密保护功能，防止数据被非法获取或篡改，保证数据的安全性和可信度。
标石、标志埋设
附图二标石、标志规格及埋设图
根据《建筑基坑工程监测技术规范》和《建筑变形测量规程》，本次威海华发九龙湾中心住宅一期基坑工程监测采用的标志规格如下：
一、基坑监测基准点布设采用强制对中观测墩，规格如下图所示：
二、高程控制点标石采用深埋钢管水准点标石。
其规格如图所示：
三、观测点位的标石、标志及其埋设要求：
观测点标志使用长70cm、直径为14mm螺纹钢筋，镶入土体内50cm，地上约留20cm，以便于置尺测量和安放棱镜。
此外，埋设的观测点也应符合各施工阶段的观测要求。
点示意图执行。
观测点。
建筑施工深基坑监测时,基准点、监测点如何布置符合规范？
建筑施工深基坑监测时，基准点、监测点如何布置符合规范？一、基准点设置1、竖向位移基准点布置竖向位移观测的高程基准点不应少于3 个，基准点离所测建筑距离较远致使变形测量作业不方便，设置工作基点。
高程基准点与观测点的距离不宜太远，以保证足够的观测精度。
基准点须埋设在变形影响范围以外且稳定、易于长期保存的地方，其点位与邻近建筑物的距离应大于建筑基础深度的2 倍，高程基准点也可选择在基础深且稳定的建筑物上。
在工程压力传播范围之外预先合理埋设BM1、BM2、BM3 三个基准点，为了测量方便，视现场情况设置基准点。
可选用浅埋钢管水准标石或墙上水准标志等。
2、竖向位移基准点测量基准点使用前，采用假定高程系统使用精密水准仪对三个基准点联测，经平差计算后的高程数据作为本工程三个基准点高程依据。
3、水平位移基准点布点水平位移基准点应基坑变形区域以外，宜设置有强制对中的观测墩，采用精密的光学对中装置，对中误差不宜大于0.5mm。
4、水平位移基准点测量基准点平面坐标数据以假定相对坐标系为依据，布设导线联测三个基准点，经平差后的坐标数据做为工程基准点平面已知数据。
二、监测点布置1、基坑及支护结构1）围护墙或基坑边坡顶部的水平和竖向位移监测点应沿基坑周边布置，周边中部、阳角处应布置监测点。
监测点水平间距不宜大于20m，每边监测点数目不宜少于3 个。
水平和竖向位移监测点宜为共用点，监测点宜设置在围护墙或基坑坡顶上。
围护墙或土体深层水平位移监测点宜布置在基坑周边的中部、阳角处及有代表性的部位。
监测点水平间距宜为20m～50m，每边监测点数目不应少于1 个。
围护墙内力监测点应布置在受力、变形较大且有代表性的部位，监测点数量和水平间距视具体情况而定。
竖直方向监测点应布置在弯矩极值处，竖向间距宜为2m～4m。
2）支撑内力监测点的布置应符合下列要求：监测点宜设置在支撑内力较大或在整个支撑系统中起控制作用的杆件上。
每层支撑的内力监测点不应少于3 个，各层支撑的监测点位置在竖向上宜保持一致。
监测点布点示意图
一、水准基准点埋设图二、围护结构顶位移观测墩和测点埋设图图2-1围护结构顶部位移观测墩示意图图2-2位移观测墩顶部构造图图2-3位移观测墩底盘连接大样图图2-4位移观测墩现场图—测量装置；3—连接杆件；4—固定螺栓；图2-5 围护桩（墙）顶位移监测点（装棱镜）埋设示意图123546图2-6 围护桩（墙）顶位移监测点（装棱镜）埋设和保护现场图标记，必要时加盖子保护。
（可以根据现场实际情况，统一采用L型棱镜。
）图2-7 围护桩（墙）顶位移监测点（装反光片）埋设示意图三、围护结构/土体深层水平位移（测斜）测点埋设图图3-1-(1) 围护结构测斜管埋设现场图图3-1-(2) 围护结构测斜管埋设现场图四、支撑轴力监测点埋设图图4-1砼支撑轴力监测点布置示意图图4-2砼支撑轴力监测点现场图图4-3钢支撑轴力计布置示意图图4-4钢支撑轴力计布置现场图图4-5数据传输线保护装置五、地面沉降监测点埋设图六、管线沉降点埋设图管线间接沉降监测点埋设方式同地表沉降点，管线直接点埋设方式如下图所示。
图6-1管线直接点埋设示意图图6-2抱箍示意图图6-3管线直接点埋设现场图图6-4管线直接点埋设标识牌七、建构筑物监测点埋设图锚固剂回填钻孔缝隙图7-1 建构筑物监测点埋设示意图八、地下水位监测点埋设图图8-1地下水位监测点埋设示意图图8-2-(1)水位管显性保护装置图8-2-(2)水位管隐性保护装置图8-3地下水位监测点埋设现场图九、深层土体及土体分层位移监测点埋设图图9-1 深层沉降标监测点埋设示意图图9-2 土体分层沉降监测点埋设示意图十、拱顶沉降及净空收敛监测点埋设图10-1拱顶沉降及净空收敛监测点埋设示意图图10-2拱顶沉降及净空收敛监测点埋设示意图图10-3拱顶沉降及净空收敛监测点埋设示意图图10-4拱顶沉降及净空收敛监测点埋设现场图十一、矿山法1.CD法监测点布点示意图图11-3 CD法监测点布点示意图2.CRD法监测点布点示意图图11-4 CRD法监测点布点示意图3.双侧壁导坑法监测点布点示意图图11-5 双侧壁导坑法监测点布点示意图4.小导洞监测点布点示意图十二、既有线自动化监测点埋设图图12-4既有线隧道自动化道床监测点现场图图12-5既有线隧道自动化静力水准监测点现场图十三、矿山法监测点平面示例图十四、盾构监测平面示例图十五、基坑监测平面示例图。
隧道监控量测观测标埋设要求（仅供参考）
一．地表沉降监测点在与隧道中线垂直的横断面上布置监控量测测点在与隧道中线垂直的横断面上布置监控量测测点,,间距2～5m 5m，，在一个断面上布置7～11个点，靠近中线位置测点适当加密，靠近中线位置测点适当加密，量测范量测范围为中线两侧不小于HO+B,HO+B,明挖段量测范围为基坑开挖边线两侧不小明挖段量测范围为基坑开挖边线两侧不小于3倍开挖深度。
其测点布置如下图所示。
地表沉降测点纵向间距地表沉降测点纵向间距测点埋设：在地表开挖90cm 深基坑，浇筑混凝土基础，同时放入长300mm 300mm，直径，直径22mm 的圆头钢筋，外露5mm 5mm，四周填实。
在开挖影响，四周填实。
在开挖影响范围以外设置水平基准点2～3个,水平基准点埋设方法见水平基准点埋设方法见""基准点布置示意图置示意图""。
基准点布置示意图（单位单位cm cm ）二．洞内监控量测二．洞内监控量测1.1.洞内观察洞内观察洞内观察开挖后及初支后及时采用肉眼观察和地质罗盘仪对开挖面揭示的地质情况进行描述，包括围岩岩性、岩质、断层破碎带、节理裂隙发育程度和方向、有无松散坍塌、剥落掉块现象、有无渗漏水等；初期支护状态包括喷层是否产生裂隙、期支护状态包括喷层是否产生裂隙、剥离和剪切破坏、剥离和剪切破坏、钢支撑是否压屈进行观察分析。
详细描述、记录、并予以评估，作为支护参数选择的参考及量测等级选择的依据。
的参考及量测等级选择的依据。
隧道埋深与开挖宽度、高度隧道埋深与开挖宽度、高度纵向测点间距纵向测点间距(m) (m)2B<H 0≤2（B+H B+H））15~30 B<H 0≤2B 10~15 H 0≤B5~102.2.洞内净空收敛监测点洞内净空收敛监测点洞内净空收敛监测点净空收敛点量测断面间距根据围岩级别、净空收敛点量测断面间距根据围岩级别、隧道断面尺寸、隧道断面尺寸、埋置深度及工程重要性确定，参考下表确定。
地铁车站监测的方法及监测点的布置埋设【图】
地铁车站监测的方法及监测点的布置埋设：㈠墙体水平位移监测:1、测点埋设及技术要求：⑴埋设方法：本工程测斜管埋设采用绑扎埋设。
测斜管通过直接绑扎或设置抱箍将其固定在地连墙钢筋笼上，钢筋笼入槽后，浇筑混凝土。
测斜管与支护结构的钢筋笼绑扎埋设，绑扎间距不宜大于1.5米，测斜管与钢筋笼的固定必须十分稳定，以防浇筑混凝土时，测斜管与钢筋笼相脱落。
同时必须注意测斜管的纵向扭转，很小的扭转角度就可能使测斜仪探头被导槽卡住；埋设就位的测斜管必须保证有一对凹槽与基坑边缘垂直。
⑵埋设技术要求：围护结构测斜管埋设与安装应遵守下列原则：①管底宜与钢筋笼底部持平或略低于钢筋笼底部，顶部达到地面（或导墙顶）；②测斜管与支护结构的钢筋笼绑扎埋设，绑扎间距不宜大于1.5m；③测斜管的上下管间应对接良好，无缝隙，接头处牢固固定、密封；④测斜管绑扎时应调正方向，使管内的一对测槽垂直于测量面（即平行于位移方向）；⑤封好底部和顶部，保持测斜管的干净、通畅和平直；⑥做好清晰的标示和可靠的保护措施。
2、观测方法及数据采集：⑴观测仪器及方法：监测仪器采用测斜仪以及配套测斜管，监测精度可达到0.02mm/0.5m。
测斜仪⑵观测方法如下：①用模拟测头检查测斜管导槽；②使测斜仪测读器处于工作状态，将测头导轮插入测斜管导槽内，缓慢地下放至管底，然后由管底自下而上沿导槽全长每隔0.5m读一次数据，记录测点深度和读数。
测读完毕后，将测头旋转180°插入同一对导槽内，以上述方法再测一次，深点深度同第一次相同。
③每一深度的正反两读数的绝对值宜相同，当读数有异常时应及时补测。
⑶观测方法及数据采集技术要求:①初始值测定:测斜管应在测试前5天装设完毕，在基坑开挖前3天内用测斜仪对同一测斜管作3次重复测量，判明处于稳定状态后，以3次测量的算术平均值作为侧向位移计算的初始值。
②观测技术要求：测斜探头放入测斜管底应等候5分钟，以便探头适应管内水温，观测时应注意仪器探头和电缆线的密封性，以防探头数据传输部分进水。
设备安装基准线和基准点的设置
设备安装基准线和基准点的设置
基础测量放线是实现机械设备平面乃至空间位置定位要求的重要环节，设备的定位依据称为基准线（平面）和基准点（高程）。
一般情况下，承担土建施工的单位，在移交厂房和基础条件的同时一并移交。
一、基准线和基准点的设置要求
1、按照工艺布置图并依据测量控制网或相关建筑物轴线、边缘线、标高线，划定设备安装的基准线和基准点。
2、基准线和基准点由专门的测量人员用仪器按测量规程设定。
3、对于与其它设备有机械联系的，应划定共同的安装基准线和基准点。
4、平面位置安装基准线与基础实际轴线或与厂房墙、柱的实际轴线、边缘线的距离，其允许偏差为±20mm。
5、对于与其它设备无机械联系的，其点位基面、线或点与安装基准线的允许偏差为±2 0mm，与安装基准点的允许偏差为-10～±20mm。
6、对于与其它设备有机械联系的，其定位基面、线或点与安装基准
线的允许偏差为±2 mm，与安装基准点的允许偏差为±1mm。
二、永久基准线和基准点的设置要求
1、在较长的安装期间和生产检修使用时，最好采用铜材和不锈钢材制作，用普通钢材需采取防腐措施。
2、永久中心标板和基准点的设置通常是在主轴线和重要的中心线部位，应埋设在设备基础或框架梁的混凝土内。
3、永久中心标板和基准点的设置必须先做出布置图，并对各中心标板和基准点加以编号，由测量人员测量和刻线，并提出测量成果，记录、移交、存档。
4、对于重要、重型、特殊设备需设沉降观测点。
沉降观测方案
临沂大学—科技大楼沉降观测施工方案天元建设集团有限公司第一建筑工程公司2014年02月12日一、工程概况本工程为临沂大学科技大楼工程，建设地点位于临沂大学内，总建筑面积为50456m2，建筑基底面积为3973m2，地下1层地上19层（架空层一层），框架-核心筒结构，主楼为筏板基础，裙楼为独立基础，建筑高度为92.15m，建筑物抗震设防烈度为7度，主要使用功能是实验与科研。
二、沉降观测方案临沂大学科技大楼工程沉降观测工作分为四个部分：基准点埋设，观测点埋设，精密水准测量和资料整理与提交。
如果观测期间发现沉降异常，则要对建筑物进行水平位移和楼体倾斜的监测。
2.1基准点埋设基准点是检验和直接测定观测点的依据，要求在整个观测过程中稳定不变。
故须埋设在稳定的地方，且离开被测建筑物有一定的距离。
为了便于校核，以验证基准点的稳定性，基准点数目应不少于三个。
根据本工程的实际情况，拟埋设四个深式永久水准点作为沉降观测的基准点。
其埋设方法采用钻探成孔法，用钻机钻至中风化基岩面或原状土层，孔径为110mm，把ф40mm的镀锌水管插入孔底，清孔、锤实，用导管浇灌1：1水泥砂浆。
管头露出所浇注水泥面2～3cm，顶部焊接预制铜标芯作为观测立尺点，然后设置保护箱盖。
2.2沉降观测点埋设观测点是固定在待测建筑物上的测量标志，埋设位置应保证施工期间和建筑物竣工后一段时期内能顺利进行观测，并能正确反映建筑物的沉降情况。
本工程观测点布设在首层承力柱或剪力墙上，选择在既便于观测又不易受碰撞破坏的位置埋设。
根据规范规定及设计要求，拟布设25个沉降观测点，编号分别为观测点1~25，沉降观测点平面布置见附图所示。
观测点采用Ф16mm的圆钢预制，一端加工成圆头打磨平滑作为观测立尺点（如右图所示）。
采用冲击钻钻孔置入法埋设，观测点设在首层或负一层指定柱上高出地坪面20～40cm处。
基准点及观测点埋置好后，应注意保护，严防碰动和破坏。
（三）精密水准测量1、仪器：沉降观测应使用精密水准仪(S1级)。
基坑监测水平位移基准点埋设和测量方法
基坑监测水平位移基准点埋设和测量方法说实话基坑监测水平位移基准点埋设和测量方法这事儿，我一开始也是瞎摸索。
就说这基准点的埋设吧，我试过好几个地方。
首先这地方可得选好，要稳定，就像盖房子打地基得找块扎实的地儿。
我一开始没经验，找的地方看着挺平，结果后来发现那地儿时不时有点小震动，可能是附近有机器作业啥的影响。
这就给我狠狠地上了一课，基准点埋设的地方一定要远离那些容易产生震动或者有干扰的源头，最好是那种大地基特别牢固的地方，像那种深埋在地下好多层坚固岩石之上的位置就比较理想。
咱们进行基准点埋设的时候呀，要埋得足够深。
我当时就想这肯定越深越稳啦，就玩命儿往深里挖，后来发现也不是越深越好。
因为挖得太深的话，一方面操作起来太麻烦，另一方面要是土质啥的没考虑到，反而容易出问题。
而且埋设的时候得保证基准点牢固呀，这就好比我们钉钉子，要是没钉稳，晃来晃去肯定不行。
我当时做的时候就找来一些专业的稳固材料，把基准点包裹得紧紧的再进行填埋，填埋的时候还分层压实了，就像做月饼要把馅料压实才能不散一样。
再讲讲测量方法。
我刚开始用的仪器很普通，感觉测量出来的数据总是有点偏差。
我后来才知道测量时仪器的精度有多重要。
那些精密的全站仪之类的仪器那是相当厉害。
测量的时候呀，对中整平这可不能马虎，就像打仗瞄准一样，稍微歪一点就偏离目标了。
我以前就老是对中整平没做好，导致测量数值不对。
我们在测量基准点水平位移的时候得从不同方向多测几次取平均值，这样数据才更准确可靠。
我做的时候有的方向测出来就很奇怪，数值波动特别大，我就得多测几次这个方向，找找问题到底出在哪儿。
有时候是周围的环境影响了测量，比如说有雾气或者强光之类的，就像戴着眼镜起雾了你看东西不清楚是一个道理，这个时候测量就得等环境更合适的时候再进行。
不过我在测量精度的控制上，到现在也还在摸索更好的方法，有时候感觉离真正特别精准还差那么一点，但是这些经验我觉着还是很有用的。
还有关于测量的记录，这也相当重要，我有时候记录的时候就马马虎虎，结果后面分析数据的时候就特别头疼，因为自己都搞不清哪个数值对应什么具体情况了，所以一定得详细认真地把测量时的各种状态都记录好，像是天气、测量时间、周围环境等。
建筑工程施工基准点的设置
建筑工程施工基准点的设置是建筑工程施工过程中非常重要的一环。
基准点是建筑工程施工的参考点，其设置的准确性和稳定性直接影响到建筑工程的质量和安全。
本文将从基准点的设置原则、设置要求、设置方法和注意事项等方面进行详细介绍。
一、基准点的设置原则1. 基准点应设置在变形区域以外、位置稳定、易于长期保存的地方。
这是因为基准点需要作为施工过程中的参考点，其位置的稳定性和可靠性对于施工的精度和质量至关重要。
2. 基准点应远离所测建筑，以确保观测的准确性。
当基准点离所测建筑距离较远时，可以设置工作基点，以方便进行观测和测量。
二、基准点的设置要求1. 基准点的设置应符合相关规范和标准的要求，如《建筑工程测量规范》等。
2. 基准点的标石布置埋设后，应待其达到稳定后方可开始观测。
这是因为基准点的稳定性对于观测结果的精确度有重要影响。
3. 每期变形观测时，均应将工作基点与基准点进行联测，然后再对观测点进行观测。
这是为了确保观测数据的准确性和可靠性。
4. 变形控制测量的精度级别应不低于沉降或位移观测的精度级别。
这是为了确保变形观测数据的准确性和可靠性。
三、基准点的设置方法1. 确定基准点的位置：根据设计图纸和施工要求，确定基准点的位置。
通常，基准点的位置应在建筑物的中心或关键部位。
2. 埋设基准点：根据确定的基准点位置，进行埋设。
埋设时应保证基准点的稳定性和可靠性。
对于大型或重要设备，应设置性中心标板和基准点，应用铜材或不锈钢材制作。
3. 标识基准点：在基准点上设置明显的标识，以便于施工过程中的观测和测量。
四、注意事项1. 在施工过程中，应定期对基准点进行复测，以确保其稳定性和可靠性。
复测周期应视基准点所在位置的稳定情况确定。
2. 当观测期间出现异常，如地震、洪水、爆破等外界因素影响时，应及时进行复测。
3. 基准点的保护工作也非常重要。
应采取措施保护基准点，防止其被损坏或丢失。
总之，建筑工程施工基准点的设置是确保施工质量和安全的重要环节。
监测基准点的布置和要求
监测基准点的布置和要求篇一监测基准点的布置和要求哎呀，为啥要整这个监测基准点的布置和要求呢？其实很简单，就为了能让咱的监测工作又准又稳，不出岔子！你想啊，如果基准点布置得乱七八糟，那监测数据还能靠谱吗？先来说说布置的要求哈。
位置选择可不能马虎！得找那种稳定的、不容易受干扰的地方，比如远离施工震动的区域，这要是放在震动大的地儿，数据不就像坐过山车一样上蹿下跳啦？**而且基准点之间的距离要合理，一般得保持在 50 到 100 米之间，这就好比排兵布阵，间距适中才能相互照应。
**再讲讲基准点的数量，不能太少，也不能太多。
少了数据不全面，多了又浪费资源。
那到底多少合适呢？这得根据监测区域的大小和复杂程度来定，通常来说，每 1000 平方米要有 3 到 5 个基准点，这可是经过实践检验的哟！还有基准点的标识，一定要醒目清晰，让人一眼就能看到，不然找都找不到还咋监测？你说要是不按照这些要求来布置基准点，会咋样？那结果可严重啦！监测数据不准确，工程质量没法保证，到时候出了问题，谁能负责？所以大家都得把这些要求放在心上，认真执行！篇二监测基准点的布置和要求嘿，朋友们！今天咱们来聊聊监测基准点的布置和要求。
为啥要聊这个？因为这可关系到咱们工作的质量和效率啊！布置监测基准点，首先得考虑环境因素。
比如说，要是在地质不稳定的地方，那基准点能稳定吗？不能啊！所以得避开那些容易滑坡、坍塌的地段。
还有啊，要是周围有大的电磁场干扰，数据能准吗？**肯定不准！所以要远离这些干扰源。
**在数量方面，也得有讲究。
要是监测的区域比较小，基准点却弄了一大堆，那不是浪费资源吗？可要是区域大，基准点又太少，那能监测全面吗？**不能！一般来说，小型监测区域基准点不少于 5 个，大型区域不少于 10 个。
**基准点的埋设深度也很重要哦。
太浅了容易受地表活动影响，太深了施工难度又大成本又高。
那多深合适呢？根据地质条件，通常要在 1 到 2 米之间。
