卡特液压挖掘机的结构特点和工作原理以及施工故障处理

卡特液压挖掘机的结构特点和工作原理以及施工故障处理摘要】挖掘机构造比较复杂，有些部分技术性能要求高，施工环境恶劣，极易发生故障。

挖掘机故障的检修和处理，从某种意义上讲，需要对挖掘机总体的构造特点、工作原理等有所理解。

本文以美国进口的卡特彼勒320D型液压挖掘机为例，首先从卡特彼勒320D型液压挖掘机的结构特点谈起，然后就卡特卡特彼勒320D型液压挖掘机的工作原理进行说明，最后就卡特彼勒320D型液压挖掘机的施工故障处理进行剖析。

【关键词】彼勒320D型卡特液压挖掘机结构特点工作原理施工故障处理一、卡特彼勒320D型液压挖掘机的结构特点（一）发动机的结构特点卡特彼勒320D型液压挖掘机采用的是卡特彼勒 3066 TA 发动机，该发动机是六缸涡轮增压后冷式发动机，功率为 103 kw。

与其他同类柴油发动机相比较，3066 TA 发动机在燃油消耗方面表现突出。

这款发动机采用活塞长冲程设计，在中低转速就可获得高扭矩，从而可在恶劣的作业环境提供出色的生产率。

另外，该发动机具有方便的一触式功能的发动机自动控制。

在无负载或轻负载的条件下，发动机转速自动控制功能可以降低发动机转速。

这将最大限度地提高燃油效率并降低噪音等级。

（二）零部件布局特点320D 液压系统和零部件位置经过特殊设计，可以带来高水平的系统效率。

主泵、控制阀和液压油箱的位置彼此相邻，使得零部件之间的连接管路更短，从而减少了管路中的摩擦损失和压力下降。

散热器布置在上部结构的驾驶室侧面，这种布局进一步提高了操作员的舒适性。

这使得外面的空气可从操作员一侧进入发动机室，而热空气和相应的发动机噪音则从操作员相反一侧排出。

这样就减少了传递给操作员的发动机室热量和噪音。

（三）其他结构特点1、先导系统先导泵独立于主泵，控制前连杆机构、回转和行驶等操作。

2、液压交叉传感系统在所有工作条件下，液压交叉传感系统可以利用两个液压泵中的每一个泵，从而使发动机功率可以 100% 地发挥。

挖掘机常见故障分析及排除

挖掘机常见故障分析及排除1. 起重臂动作迟缓或无法动作1.1 液压系统故障通常，起重臂动作迟缓或无法动作的原因之一是液压系统故障。

这可能是由于液压泵密封件老化或磨损，液压管路漏气或堵塞等原因导致。

解决方法：•检查液压泵密封件是否需要更换，如有需要则进行更换。

•检查液压管路是否有气体泄漏，如有则进行修补。

同时，检查液压管路是否被堵塞，如有则清洗或更换液压管路。

1.2 操纵杆与液压阀连接问题另一个可能导致起重臂动作迟缓或无法动作的原因是操纵杆与液压阀连接存在问题。

这可能是由于连接松动或损坏导致的。

解决方法：•检查操纵杆与液压阀之间的连接是否牢固，如有松动则需要重新固定。

•检查连接材料是否损坏，如有则需要更换。

2. 发动机过热2.1 散热系统故障当挖掘机发动机过热时，很可能是散热系统出现故障。

这可能是由于散热器污垢堆积、风扇故障或水泵故障等原因导致。

解决方法：•清洗散热器以去除污垢堆积。

•检查风扇是否正常工作，如有故障则进行修复或更换。

•检查水泵是否正常运转，如有故障则进行修复或更换。

2.2 冷却液不足另一个导致发动机过热的常见原因是冷却液不足。

这可能是由于冷却液泄漏或未按照规定的比例混合导致的。

解决方法：•检查冷却液是否泄漏，如有泄漏则进行修补。

•确保按照规定的比例将冷却液与水混合。

3. 履带松动或脱落3.1 履带调整松动履带松动或脱落是挖掘机常见的故障之一。

这可能是由于履带调整松动或履带松动导致。

解决方法：•对履带进行调整，确保其紧固度符合规定。

•检查履带是否磨损，如果磨损则需要更换。

3.2 履带保护板损坏另一个可能导致履带松动或脱落的原因是履带保护板损坏。

这可能是由于长期使用或外部冲击导致的。

解决方法：•检查履带保护板是否损坏，如有损坏则进行修复或更换。

4. 液压油温过高4.1 液压油油质问题液压油温过高的常见原因之一是液压油油质问题。

这可能是由于油质变质、污染或使用寿命过长导致的。

解决方法：•更换变质或污染的液压油。

挖掘机操作中的常见技术难题解析与解决详细指南

挖掘机操作中的常见技术难题解析与解决详细指南挖掘机在建筑工地和工程施工中扮演着重要的角色，但是在操作挖掘机的过程中，时常会遇到一些技术难题。

这些难题可能会对施工进度和工作质量产生不利影响。

本文将详细解析挖掘机操作中常见的技术难题，并提供解决方案，帮助操作人员顺利地应对这些挑战。

一、土壤松软导致挖掘机倾斜土壤松软是挖掘机操作中常见的挑战之一，特别是在湿润或坡度较大的地区。

当挖掘机的履带或车轮陷入松软的土壤中时，容易导致机身倾斜，甚至失去平衡。

解决方案：1. 提前进行基础调查：在开始工作之前，应仔细调查工地土质情况。

如果发现土壤松软，应及时采取相应的防护和预防措施。

2. 选择合适的施工方式：根据土壤情况和施工计划，选择合适的挖掘机施工方式，如使用支撑材料或实施边挖边填等方法来增加机身稳定性。

3. 增加挖掘机稳定性：使用脚手架或支撑材料等设备来增加挖掘机的稳定性，防止倾斜和失去平衡。

二、挖掘机液压系统故障挖掘机的液压系统是其正常运行的重要组成部分。

然而，由于工作强度大、环境恶劣等原因，挖掘机的液压系统时常会出现故障，如液压缸卡死、管路泄露等。

解决方案：1. 定期维护保养：定期检查液压系统的工作状态，保持液压油的足够清洁和充盈。

注意及时更换老化的密封圈和管路，确保系统正常运行。

2. 操作规范技巧：合理运用挖掘机的液压系统，避免过度使用或超负荷工作。

合理控制挖掘机的操作速度和力度，减少对液压系统的冲击和损坏。

3. 快速应对故障：在发生液压系统故障时，操作人员应当立即停机并通知维修人员进行处理，避免故障扩大化。

三、挖掘深度控制困难在挖掘作业中，精确控制挖掘深度是非常重要的，但由于土壤特性和挖掘机自身的限制，操作人员常常面临挖掘深度控制困难的挑战。

解决方案：1. 利用仪器辅助：使用激光仪或GPS系统等现代化仪器来辅助控制挖掘深度，提高操作的准确性和精度。

2. 熟悉挖掘机性能：操作人员需要熟悉挖掘机的性能和工作范围，根据实际情况合理调整挖掘深度，防止超深度挖掘导致意外风险。

挖掘机常见故障分析及排除

挖掘机常见故障分析及排除挖掘机作为建筑机械中的重要设备，在施工过程中经常面临各种各样的故障，如液压问题、机械故障、电路问题等。

如果这些故障不能及时得到解决，将极大影响工程的进展，甚至导致更严重的事故。

因此，我们需要了解挖掘机常见故障及排除方法，以便在施工中能够及时解决问题，确保工程的顺利进行。

一、液压问题1.压力不足若挖掘机液压压力不足，则可引起滑动不顺畅、行走慢、提升无力等现象。

解决方法一般是手动或自动释放繁重负载、关闭负载控制阀，降低泵的排量等。

2.压力过高若挖掘机液压压力过高，则会导致部件破裂、泄漏等问题。

如出现这种情况，我们需要查找哪些元件引起液压压力过高，并进行相应的调整。

3.油温过高油液温度过高可能会引起挖掘机系统故障，影响系统寿命。

此时需要先停机降温。

如果这种情况经常发生，可考虑更换油液循环冷却设备或增加新型散热器。

4.漏油液压系统漏油是潜在的安全隐患，在发现漏油问题时应及时停机反应。

在故障排除前，应先查找漏点（如管道缸体等）并封堵漏点，清洗脏污的油液，检查是否存在橡胶密封通道或管道損坏等。

二、机械故障1.后退不灵敏挖掘机退后不灵敏可与钢丝绳、离合器、推进器等有关。

出现这种情况，可先检查钢丝绳是否老化，然后清洗和润滑离合器。

2.挖掘斗故障挖掘斗故障通常出现大力矩、打滑、卡住等情况。

解决这些问题可以清洗和润滑斗齿和斗杆，或者更换问题件。

3.声音异常当挖掘机运行时出现异常声响，需要在停机状态下分析事故原因。

主要原因有专业零件设备损坏、滚动部件磨损、负载部件紊乱等。

三、电路问题1.转速受影响挖掘机的电路问题会导致挖掘机转速受限，不能达到预期水平。

这种情况可能由电线松动、电缆老化、电池电量不足等因素引起。

解决方法为检查设备电缆，修复装配缺陷，并适时重做电缆错误的连接。

2.控制系统故障挖掘机的控制系统不工作会导致机器无法工作。

在此情况下，我们需要检查电缆及控制器、远程铅线等设备，并验证电器元件的连通性，以解决故障。

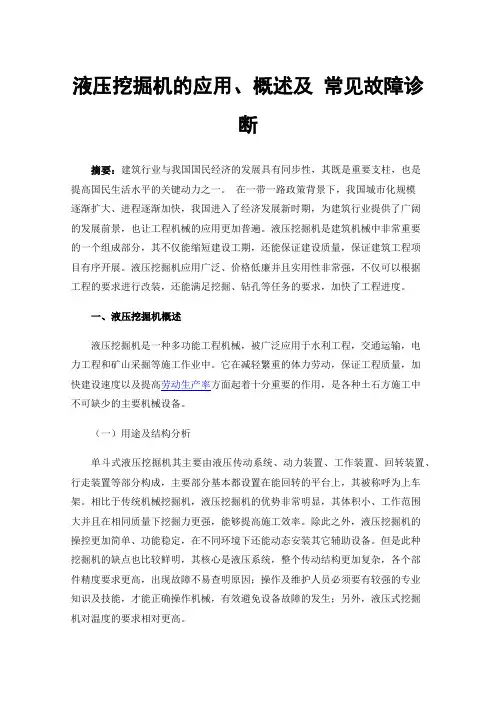

液压挖掘机的应用、概述及常见故障诊断

液压挖掘机的应用、概述及常见故障诊断摘要：建筑行业与我国国民经济的发展具有同步性，其既是重要支柱，也是提高国民生活水平的关键动力之一。

在一带一路政策背景下，我国城市化规模逐渐扩大、进程逐渐加快，我国进入了经济发展新时期，为建筑行业提供了广阔的发展前景，也让工程机械的应用更加普遍。

液压挖掘机是建筑机械中非常重要的一个组成部分，其不仅能缩短建设工期，还能保证建设质量，保证建筑工程项目有序开展。

液压挖掘机应用广泛、价格低廉并且实用性非常强，不仅可以根据工程的要求进行改装，还能满足挖掘、钻孔等任务的要求，加快了工程进度。

一、液压挖掘机概述液压挖掘机是一种多功能工程机械，被广泛应用于水利工程，交通运输，电力工程和矿山采掘等施工作业中。

它在减轻繁重的体力劳动，保证工程质量，加快建设速度以及提高劳动生产率方面起着十分重要的作用，是各种土石方施工中不可缺少的主要机械设备。

（一）用途及结构分析单斗式液压挖掘机其主要由液压传动系统、动力装置、工作装置、回转装置、行走装置等部分构成，主要部分基本都设置在能回转的平台上，其被称呼为上车架。

相比于传统机械挖掘机，液压挖掘机的优势非常明显，其体积小、工作范围大并且在相同质量下挖掘力更强，能够提高施工效率。

除此之外，液压挖掘机的操控更加简单、功能稳定，在不同环境下还能动态安装其它辅助设备。

但是此种挖掘机的缺点也比较鲜明，其核心是液压系统，整个传动结构更加复杂，各个部件精度要求更高，出现故障不易查明原因；操作及维护人员必须要有较强的专业知识及技能，才能正确操作机械，有效避免设备故障的发生；另外，液压式挖掘机对温度的要求相对更高。

（二）基本工作原理分析挖掘机液压传动紧密地联系在一起，其发展主要以液压技术的应用为基础。

由于挖掘机的工作条件恶劣，要求实现的动作很复杂，于是它对液压系统的设计提出了很高的要求，其液压系统也是工程机械液压系统中最为复杂的。

因此，对挖掘机液压系统的分析设计已经成为推动挖掘机发展及应用的重要一环。

工程机械故障应急处理方案

传动系统故障通常表现为齿轮箱温度过高、传动轴断裂或轴承损坏。应检查齿轮箱和轴承是否正常润滑，以及传动轴是否松动或断裂。如果设备运行过程中出现异响，应立即停机检查。
行走机构故障
总结词
行走机构故障可能导致设备无法正常移动或运行。
详细描述
行走机构故障通常表现为轮子脱落、履带断裂或行走无力。应检查轮子和履带是否正常，以及行走机构是否松动或损坏。如果设备无法正常行走，应停机检查并修复。
电气系统故障
总结词
电气系统故障可能导致设备无法正常启动或操作。
详细描述
电气系统故障通常表现为电路断路、短路或接触不良。应检查电线是否破损或松动，以及保险丝和继电器是否正常工作。如果设备无法启动，可以尝试使用排除法检查故障所在。
传动系统故障
总结词
传动系统故障可能导致设备无法正常传递动力。
详细描述
05
工程机械故障应急处理案例分析
某工地挖掘机发动机突然熄火案例分析
故障现象
挖掘机在正常工作时，发动机突然熄火，无法重新启动。
故障原因
初步判断为燃油系统故障，可能是燃油泵损坏或油路堵塞。
应急处理
立即关闭发动机，检查油箱和油路，清理堵塞物；如无法解决问题，可临时更换燃油泵。
பைடு நூலகம்预防措施
定期对燃油系统和油路进行检查和维护，确保油路畅通；使用符合规格的燃油，避免使用劣质燃油。
行走机构故障应急处理措施
总结词
01
行走机构是工程机械的移动部分，行走故障会导致设备无法正
常移动或工作。
轮胎问题
02
检查轮胎是否正常，若不正常则更换。
悬挂系统问题
03
检查悬挂系统是否正常，若不正常则维修或更换。

挖掘机常见故障维护保养及使用步骤

挖掘机常见故障维护保养及使用步骤挖掘机常见几大故障维修方法介绍1.过滤器损坏过滤器主要用于滤除压缩空气中的灰尘和杂质，防止此类物质进入挖掘机的制动系统内。

它由滤网30、吸尘垫32及固定螺塞33组成，若长时间使用，维护保养又不及时，就易使滤网铜丝破损、吸尘垫损坏。

故在维护时应小心保养，如果损坏应及时修补或更改。

2、控制阀壳体破裂该阀壳体由上、中、下三部分组成，分别用螺钉连接。

由于壳体由铝材制成，在分解或结合时，若拆、装螺钉方法不当，易使壳体破裂。

故障在拆、装螺钉时，应按对角并分多次拧紧或拧松，使壳体按合面上的受力绐终保持一致，防止因受力不均而损坏。

3、调压阀的调整气压过高或过低正常工作时，若储气筒内气体压力达到0.637MPa时，调压阀下部即卸压，使储气筒内气压不再升高。

而当储气筒内气压低于0.49MPa时，则不应再卸压了。

此气压的调整可通过调整螺钉1改变大弹簧19的压紧力(拧紧，气体升高;拧松，气压降低)来实现，如调整后气压仍不正常，则可有两种情况：一是气压已超标但未能排气卸压。

此时则应考虑排气活塞12时否运行受阻了，如因活塞外圆的O形圈34过紧，排气活塞下部弹簧10过硬，而使正常压力气体无法推动活塞运行时，应均匀磨削密封圈外圈或调整、更换弹簧。

若调压阀内部小弹簧18压缩过紧、顶针8难以推动，堵头9轴向孔堵塞等，均可使气压不能卸荷;二是压力尚未达到要求时就开始排气卸压。

此原因一是调压膜片漏气，二是由于调压阀内小弹簧过松(甚至折断)，或顶针在较低气压下即可被推动，使调压阀壳体上小孔不断漏气，致使系统气压升不上去。

遇此情况应先将阀上的调整螺钉1卸下，先调整或更换小弹簧，再调整大弹簧。

挖掘机操纵阀有故障_挖掘机散热器修理_环球挖机维修4、安全阀的调整压力不正常安全阀的作用是保证储气筒内气压不超过0.78MPa。

如压力超过0.78MPa时安全阀仍不卸压，会使储气筒内气压继续上升。

这可能是安全阀膜片25漏气，安全阀弹簧16过硬造成的;如气压未达到要求就卸压，原因是弹簧弱性较差，预紧力不够，阀门26与阀座27不密封造成的。

挖掘机常见故障及排除方法

挖掘机常见故障及排除方法挖掘机熄火1、发动机自动熄火、自行熄火；2、挖掘机负荷大、憋车熄火；3、挖掘机发动机突然熄火后不能启动；4、挖掘机发动机低速易熄火。

其中，自动熄火和憋车熄火是最常见的两种故障形式。

熄火故障的类别不太多，但是造成熄火的原因却异常的多，主要有：挖掘机油箱缺少燃油；挖掘机漏油或喷油泵故障；燃油质量太差或不干净；燃油水分含量高；供油不顺畅；燃油油路漏气；发动机润滑不良；燃油泵驱动轴断裂；发动机抱轴烧瓦；发动机进气阻力大、进油受阻。

液压系统问题：泵压力过大；控制系统接收信号错误；油嘴喷油长度不达标；滤芯有问题；密封件损坏；液压泵与发动机功率不匹配；气门传动杆调整不当或磨损；断油阀内部线圈损坏；限压阀孔被铁屑、油污堵塞熄火原因太多，因此我们更要注意对挖掘机熄火故障的排查维修。

以下是几种挖掘机熄火故障排查维修的步骤：检查油箱是否缺油？使用的燃油水分含量情况怎样?油最好按照要求购买，并与发动机型号匹配。

机油压力、水温及其他仪表是否正常？判断是否是部件配合间隙不当或运转阻力过大？或者是否是因为温度过而造成活塞咬缸或轴瓦抱轴。

检查挖掘机液压泵的功率和发动机的功率是不是匹配?检查发动机的供油系统，供油管路是否阻塞？有无漏气或漏油地方？滤芯有无卡滞、有没有变脏?油水分离器放水盖有无拧紧？液压油滤网有没有被脏东西给阻塞等等。

发动机转速下降，工作速度变慢，无力挖掘机维修随着科技的进步，现代挖掘机一般都采用了机—电—液一体化控制模式，我们在排除一些故障时，解决的多是发动机—液压泵—分配阀—外部负荷的匹配问题。

一般在挖掘机作业中，这几方面不能匹配，经常会表现为：发动机转速下降，工作速度变慢，挖掘无力等。

1、发动机转速下降：首先要测试发动机本身输出功率，如果发动机输出功率大大低于额定功率，如是在施工现场判断要从最简单的方法入手，首先看燃油滤芯是否堵塞，燃油路中是否有漏气的地方，燃油泵中的柱塞、喷油头、出油阀是否严重磨损；空气滤芯进气是否通畅，带涡轮增压器的发动机，涡轮增压器是否损坏；发动机是否快速高温，机油粘度下降，造成缸壁封闭不严压缩比下降；是否缸套组件磨损造成缸内严重串气；发动机气门封闭不严等，这些都是严重影响发动机功率的因素。

挖掘机操作中的常见技术难题解析与解决

挖掘机操作中的常见技术难题解析与解决挖掘机是一种重要的工程机械设备，广泛应用于土方开挖、矿山开采、道路建设等领域。

然而，在挖掘机的实际操作过程中，经常会遇到各种技术难题，影响工作效率和安全性。

本文将对挖掘机操作中常见的技术难题进行分析，并提供解决方案。

一、土壤条件不均匀导致挖掘机失去平衡在实际工程中，由于地质条件、土壤性质等因素的影响，挖掘机常常会遭遇土壤条件不均匀的情况，导致机身倾斜，甚至发生意外。

针对这一问题，操作人员应注意以下几点：1. 实施斜坡工程: 在需要进行挖掘的区域，可以采用斜坡工程来降低斜坡的坡度，减少机身倾斜的风险。

2. 合理调整挖掘机位置: 在遇到土壤条件不均匀的情况下，操作人员应及时对挖掘机的位置进行调整，选择更平稳的地面来进行作业。

3. 使用平衡装置: 对于一些坡度较陡的地方，可以通过安装平衡装置，如安定器或稳定脚来增加挖掘机的稳定性，确保工作安全。

二、挖掘深度难以控制在实际挖掘任务中，有时需要对挖掘深度进行精确控制。

然而，由于土质情况、操作人员经验等因素，挖掘深度可能难以控制。

以下是几种解决方案：1. 使用深度传感器: 安装深度传感器可以实时监测挖掘深度，通过传感器的反馈信息，操作人员可以及时调整挖掘机的工作状态，保持所需挖掘深度。

2. 确定挖掘目标: 在开始挖掘任务之前，确定挖掘目标的深度，并将其作为操作的参考依据。

操作人员可以通过比较挖掘机的当前深度和目标深度，来调整挖掘机的工作状态。

3. 合理施工顺序: 在挖掘深度难以控制的情况下，可以调整施工顺序。

先挖浅层，再逐步加深，这样可以提高操作的准确性和安全性。

三、操作人员疲劳导致失误挖掘机操作需要长时间保持高度集中的注意力，操作人员疲劳可能导致操作失误，危及工作安全。

以下是几种预防措施：1. 合理的工作安排: 合理安排挖掘机操作人员的工作时间和休息时间，保证充分休息，避免过度劳累。

2. 提供良好的工作环境: 为操作人员提供舒适的操作环境，如空调设备、舒适的座椅等，减轻疲劳感。

浅议小松挖掘机常见故障处理

浅议小松挖掘机常见故障处理摘要：目前工程建设领域广泛使用小松挖掘机，小松挖掘机性能稳定，具有可靠质量。

但小松挖掘机在使用过程中也会出现各种故障，使工程建设受到影响。

该文主要介绍了小松挖掘机容易出现的几种故障，有针对性地提出了解决办法。

关键词:小松挖掘机故障排除挖掘机在现在的建筑施工中具有非常重要的作用，可以提高生产效率和建设质量，它稳定性能的发挥可以直接影响施工进度。

所以，如何做好挖掘机的维护工作，尽快排除机器故障对按时完成施工任务具有非常重要的作用。

1 挖掘机行走问题分析行走故障是小松挖掘机较为常见的故障之一，有时在行走时会出现跑偏现象，影响工程的正常建设，有时还会形成安全隐患。

下面指出几种造成行走故障的原因，并提出了具体解决办法。

1.1 机器偏转一侧问题依据操作手柄的控制行程长短来控制行走比例阀的输出油压，可以使主控制阀在一定的范围内移动，达到控制工作装置速度的目的。

假如没有及时更换滤油器的滤芯，就可能形成堵塞滤芯，打开滤油器的旁通阀，较脏的液压油没有经过过滤直接进入比例阀的回路，从而会卡死阀内的滑阀，控制油则不能通过机器偏转一旁的回转比例阀流回主控制阀，引起行走跑偏现象。

所以排除此类故障的主要办法是检查行走比例阀的压力，清洗阀体和油路，更换液压油和滤芯。

1.2 传动系统平衡阀被堵塞，停车制动力不能解除挖掘机在行走过程中，假如压力油及时通过平衡阀上的小孔推动平衡阀芯产生移动现象，那么压力油就不能通过平衡阀上的槽，达到去除停车制动力的目的，从而引起行走马达的故障，形成挖掘机的行走跑偏。

解决措施是清洗平衡阀，要避免污物进入。

1.3 中心回转接头密封圈毁坏壳体和芯轴共同组成中心回转接头，壳体的安装位置在车体上部，芯轴的安装位置在车体下部。

芯轴上面开有环形沟槽，和油管的数量相同，从壳体流来的液压油经过这些油槽，再通过芯轴上的垂直小孔流向行走马达，所以在壳体不断回转的过程中，芯轴上的沟槽也可以和壳体上的油口对接，保持液压油的随意流动。

GJW111型挖掘机常见故障分析

GJW111型挖掘机是斗容量为0.8m 3，机重20t ，最高行驶速度为51km/h 的单斗全回转轮胎式液压挖掘机。

它结构合理、紧凑、使用保养方便，选用功率为172kW 柴油机作为动力装置，转速为2000r/min ，最大输出扭矩900N ·m 。

为了更好地发挥GJW111型挖掘机的工作性能，减少故障和提高工作效率，在此特别对该机型常见的故障进行探讨。

1制动不灵1.1现象挖掘机在行驶过程中，当踏下制动踏板时，不能迅速减速或无制动效果；当各车轮制动力矩不一致时，机械产生侧向滑移。

1.2原因1）蓄能器内氮气压力不足。

2）制动阀阀杆卡滞。

3）调整不当，制动摩擦片与制动鼓间隙过大或接触面积过小。

4）润滑不良，凸轮轴卡滞或制动蹄与支承销接触处卡滞。

5）制动摩擦片沾有油污、泥砂或磨损过甚致使铆钉外露。

6）制动鼓变形、磨损失圆或产生沟槽。

1.3排除方法1）补充氮气至2.5MPa 。

2）检修清洗制动阀。

3）调整制动摩擦片与制动鼓之间的间隙。

摩擦片与制动鼓间隙为0.5～0.8mm 。

4）清除凸轮轴与支架、制动蹄与支承销接触处的锈蚀及油污，加强凸轮轴处的润滑。

5）清除摩擦片和制动鼓工作面上的油污、泥砂或更换摩擦片。

摘要：从GJW111型挖掘机的传动系统、制动系统、转向系统及工作装置常见故障入手，分别对故障现象、原因、排除方法进行分析探讨，目的是为故障诊断提供依据，以达到延长其使用寿命、发挥最大潜能。

关键词：挖掘机故障现象故障原因排除方法山东省青州市第二炮兵士官学校四系相鑫海聂永涛孙江波常见故障分析B BS论坛36工程机械文摘2009.4型挖掘机6）搪削制动鼓，更换摩擦片。

2转向沉重2.1现象挖掘机在行驶过程中，需改变行驶方向转动方向盘时，感觉吃力且转向轮偏转迟缓。

2.2原因1）转向系统压力过低。

2）转向齿轮泵损坏。

2.3排除方法1）转向系统压力为7MPa，当感觉转向沉重时，应检测系统压力。

若压力过低，可通过流量控制阀进行调整。

履带式挖掘机常见液压故障诊断与排除分析

履带式挖掘机常见液压故障诊断与排除分析摘要：挖掘机系列的产品当中的液压系统能够生日关键性的任务。

液压系统有很多优点，其中它的体积比较小，重量较轻，容易安装，同时响应，回应速度较快，功率密度也较大，控制性比较强，工作性能比较稳定，同时也能够大范围的调速。

相对的情况下，挖掘机的工作环境比较恶劣，同时要求的工作动作也比较复杂，相对于其他机械设备来说，挖掘机的工作任务繁重，所以说整体的工程要求会对挖掘机的液压系统的使用和维护条件提出了更高的要求。

本篇文章主要对挖掘机常见的液压故障的表现以及出现其这种情况的主要原因进行一系列的分析，并且根据相关的解决策略和解决方案。

关键词：履带式挖掘机；常见液压故障；诊断与排除挖掘机工程当中的主要机械设备应用广泛，它应用在筑路以及水利工程和露天采矿等不同的工程当中。

挖掘机横杆进行及时的保养，否则就会出现各种的故障。

本篇文章主要是本人根据自己的实际经验和一些相关的知识来一些的常见故障进行以下分析，分析内容仅供参考。

一、液压挖掘机的结构特点现在情况下，很多施工的挖掘机大多数的目斗容容量都是13。

现在很多的挖掘机都采用了双泵双回路的变量液压系统，这样的液压系统工作机制被分成了两种。

一种是控制的前泵和后泵作为主要的动力来源，另外一种则是提供压力油，由控制组的分液压油路中又安装分路溢流阀，所以说机器在收到挤压或者冲击的时候，就会保护液压系统的整体安全。

而其他的过载阀的调节压力比较普通，在很多挖掘机的杆缸和其他不同的部件在进行单独工作的时候，操纵操纵阀然后还会对它们进行油量提供。

二、液压挖掘机的常见故障2.1控制阀的故障整机全部动作故障主要是因为控制阀的动作不正常，故障点处于二者的中间部分，所以说操纵阀以前的部分会根据液压系统的框架构图来引起整体的动作。

其中出现主要故障的原因有，液压到底油不足导致油路不太通畅，同时稀有造成的液压吸油不足，儿媳不到油就会让整个电机发生的动作出现故障。

第二就是先导油路的故障，上了故障只存在挖掘机当中，对于整体式的机械式拉杆挖掘机规则就不复存在。

挖掘机常见故障分析及排除详细版

文件编号：GD/FS-1339（解决方案范本系列）挖掘机常见故障分析及排除详细版A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.编辑：_________________单位：_________________日期：_________________挖掘机常见故障分析及排除详细版提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。

，文档所展示内容即为所得，可在下载完成后直接进行编辑。

挖掘机是土石方工程中的主要施工机械，广泛应用于建筑、筑路、水利、露天采矿和国防工程中。

挖掘机若不及时保养就可能出现各种故障，本人根据自己的实践经验，对挖掘机的常见故障做以下分析，仅供参考。

1挖掘机不能启动或启动困难1.1电气系统故障1.1.1蓄电池电量不足，此时应及时对蓄电池充电，检查蓄电池液面高度，及时补充电解液至规定高度。

如果发现蓄电池老化充电不良，就应该更换蓄电池，同时注意电池的日常保养，不要让蓄电池经常处于亏电状态。

1.1.2启动机故障维修或更换启动机。

1.1.3发电机故障维修或更换发电机。

1.1.4线路故障检查线路并修复。

1.2发动机油路故障1.2.1低压油路气阻在输油泵或喷油泵的抽吸作用下，燃油由油箱经低压油路送到高压泵。

若低压油路封闭不严，或油箱内油面过低，而车辆倾斜停放和行驶，空气会趁机进入油路；若气温高，燃油蒸发，也会在低压油路形成气阻，造成发动机工作不稳，自动熄火或发动机不能启动。

挖掘机液压系统常见故障的诊断与排除

挖掘机液压系统常见故障的诊断与排除来源：中国机械资讯网公布时刻：2007-12-28 0:00:001.液压挖掘机的结构特点目前，在施工中使用的挖掘机多数为斗容1吨左右的单斗液压挖掘机，它们多数采纳双泵双回路全功率变量液压系统，其液压系统框图如图1所示，所有的工作机构被分成两组，由操纵阀1、2分别操纵，前泵、后泵分别作为操纵阀1、2的动力来源，向它们提供压力油，主溢流阀1、2分别操纵两组工作机构的最高工作压力，同时两者的调定值相等。

各工作机构的分液压油路中又装有过载阀〔又名分路溢流阀〕，在机器受到意外冲击等情形下爱护液压系统的安全。

各过载阀的调定压力一样也都比较接近。

另外，许多挖掘机在斗杆缸、动臂缸共同或单独工作的情形下，操纵阀1、2合流，同时对它们进行供油。

2 液压挖掘机的常见故障2．1整机全部动作故障分析：由因此操纵阀1、2操纵的所有动作均不正常，故障点应处于二者的公共部分，即操纵阀往常的部分。

依照液压系统框图，整机全部动作故障的缘故有：〔l〕液压油不足，吸油油路不畅〔如吸油滤芯堵塞〕，油路吸空等造成液压泵吸油不足或吸不到油，使得整机全部动作发生故障。

〔2〕先导油路故障。

此故障只存在于伺服操纵的挖掘机，关于机械式拉杆操纵的挖掘机那么不存在。

先导油路故障会造成先导油压力不足，使得操纵系统失灵，从而表现为整机动作故障。

〔3〕液压泵与发动机之间的传动连接损坏。

如此发动机不能带动液压泵，泵口也就没有压力油输出，使得整机不动作。

〔4〕前后液压泵均严峻磨损或损坏，造成泵的输出流量、压力不足，从而引起整机动作迟缓无力或完全不动作。

(5) 液压泵的功率调剂系统故障。

在进行故障检查时，应按照先易后难，先外后内的原那么进行检查，具体方法如下：先检查液压油量。

不足，加够Z检查吸油管是否破裂，接头是否有松动等类似现象，它们会造成油泵部分或严峻吸空；检查吸油滤芯是否有堵塞或吸扁等，如有应更换。

再检查四油滤芯。

如有大量金属粉末及颗粒，那么为液压泵损坏，需检修。

挖掘机作业常见问题及操作解决方案

挖掘机作业常见问题及操作解决方案挖掘机作业是建筑施工中常见的一项工作，它在土方开挖、土石方运输、基础施工等多个阶段都扮演着重要的角色。

然而，在挖掘机作业过程中，常常会遇到各种问题，如挖掘机操作不灵活、设备故障等。

本文将探讨挖掘机作业中的常见问题和相关操作解决方案。

首先，挖掘机作业常见问题之一是操作者对设备操作不熟悉。

由于挖掘机作业需要操作复杂的机器设备，如果操作者对设备的功能和使用方法不熟悉，就容易造成操作不当，导致工作效率低下甚至发生事故。

解决这个问题的方法是加强操作者的培训和技能提升，让其熟练掌握挖掘机的操作要领和安全规范，确保工作的顺利进行。

其次，挖掘机作业中常见的问题是挖掘机斗的下沉。

当挖掘机在作业过程中挖掘的土方较硬时，斗出现下沉的情况。

下沉不仅会影响挖掘机的作业效率，还会增加设备的磨损。

针对这个问题，操作者可以采取一些解决方案，如提前将挖掘机斗以较大的角度斜入土方，通过倾斜来减小土方硬度对斗的影响；或者调整挖掘机的工作参数，例如提高挖掘机的工作速度和转速，增加挖掘机斗的下压力，从而提高挖掘机作业的效率。

另外，挖掘机作业过程中常见的问题是挖掘机斗的打滑。

当挖掘机在作业中遇到较湿滑的土方时，斗容易发生打滑的情况。

这不仅会减缓挖掘机的工作效率，还会增加设备的磨损。

解决这个问题的方法是适当调整挖掘机的工作参数，如调整挖掘机斗的下压力和倾斜度，增加斗与土方的摩擦力；或者在斗底部添加一层防滑胶条来增加斗与土方的摩擦力。

此外，挖掘机作业中还常见的问题之一是挖掘机的位置控制困难。

在作业现场，经常需要将挖掘机按照特定的位置进行移动和定位，但由于作业环境复杂以及视线受限等因素，操作者往往难以准确控制挖掘机的位置。

为解决这个问题，可以安装位置传感器和摄像头等设备，辅助操作者掌握挖掘机的位置信息，提高位置控制的准确性；另外，操作者也可以通过多次实践和积累经验来提高自己的定位能力，减少位置控制困难带来的影响。

挖掘机的常见故障及排除方法

挖掘机的常见故障及排除方法挖掘机作为一种重要的工程机械设备，在建筑、矿山以及其他工程项目中起着至关重要的作用。

然而，由于长时间的使用以及环境因素的影响，挖掘机在工作过程中常常会遇到一些故障。

本文将介绍挖掘机的常见故障，并提供一些排除方法。

一、液压系统故障液压系统故障是挖掘机常见的故障之一，主要表现为液压油温过高、液压油泵有异常声音以及液压缸工作不协调等问题。

针对这些故障，我们可以采取以下排除方法：1. 液压油温过高：首先，检查液压油是否足够，然后清洗液压油散热器。

如果问题仍然存在，可以检查液压系统中的过滤器和冷却器是否正常工作。

2. 液压油泵异常声音：这可能是由于液压油泵叶轮损坏或泵体内部漏油引起的。

我们需要检查液压油泵的叶轮是否完好，并检查密封件是否松动或磨损。

3. 液压缸工作不协调：这可能是由于液压缸密封件老化或损坏导致的。

我们可以更换液压缸密封件来解决这个问题。

二、发动机故障发动机故障是挖掘机常见的故障之一，主要表现为发动机无法启动、动力不足以及排放有异常状况等问题。

针对这些故障，我们可以采取以下排除方法：1. 发动机无法启动：首先，检查燃油是否足够，并检查发动机的电路是否正常连接。

如果一切正常，可以检查发动机的点火线圈、火花塞以及供油系统是否正常。

2. 动力不足：这可能是由于发动机供油不足或者气缸压力不均匀引起的。

我们可以检查燃油供给系统是否正常，并检查气缸的压力是否均匀。

3. 排放有异常状况：这可能是由于发动机排气系统存在故障导致的。

我们可以检查整个排气系统是否有堵塞或者泄漏，以及排气管是否有异常。

三、电气系统故障电气系统故障也是挖掘机常见的故障之一，主要表现为电路短路、电瓶电压不稳定以及灯光无法正常工作等问题。

针对这些故障，我们可以采取以下排除方法：1. 电路短路：首先，检查电路布线是否正确，并检查电线是否有磨损或者损坏的情况。

如果电路短路问题仍然存在，可以逐一检查每个电路元件，找出故障原因。

某型挖掘机铲斗斗齿故障分析与应对措施

2017/10总第500期某型挖掘机铲斗斗齿故障分析与应对措施杨武成1，2，孙俊茹1，2（1. 西安航空学院机械工程学院，陕西西安710077；2. 西安航空学院机电技术研究所，陕西西安710077）［摘要］根据某型挖掘机竖销铲斗的竖销及斗齿易脱落、斗齿容易出现断裂的故障现象，通过深入分析导致故障的原因，提出了切实可行的整改措施及方案，以提高铲斗斗齿的质量和可靠性。

［关键词］挖掘机铲斗；斗齿故障［中图分类号］TD422.2 ［文献标识码］B ［文章编号］1001-554X（2017）10-0077-03Fault analysis and countermeasures of bucket teeth of the excavatorYANG Wu-cheng，SUN Jun-ru挖掘机是一种常用的、重要的工程机械，在国民经济建设的许多行业被广泛地采用，起着非常重要的作用［1］。

铲斗（又称挖斗）是挖掘机在工作过程中反复挖掘土壤、泥沙、石块等直接接触的部件，经常出现铲斗的斗齿脱落、磨损、断裂等事故，影响工作进程和整机的可靠性［2、3、4］。

根据某挖掘机厂质量保证部、销售部质量信息反馈，该厂生产的某型挖掘机竖销铲斗的竖销、斗齿易脱落，斗齿容易出现断裂现象，造成质量事故，影响用户使用，对产品的声誉产生了一定的不良影响。

通过对竖销铲斗的竖销及斗齿脱落和断裂问题进行深入研究分析，找出了切实可行的整改措施及方案，以提高铲斗斗齿的质量和可靠性。

1 故障分析通过协调，对于某型挖掘机竖销铲斗的竖销、斗齿易脱落，斗齿容易出现断裂现象，在该厂生产制造部生产车间现场操作工、技术部、质量保证部、销售部相关人员的协助下，对问题产生的原因进行了详细透彻的认真分析，并通过认真核对原设计图纸及计算分析，对于该问题产生的原因有了一定的认识和掌握，分析如下。

1.1 图纸分析该机型是该厂直接引进的日本小松某型液压挖掘机，其产品不论在技术上和其他方面都是成熟产品，经过了市场的严峻考验，在用户口碑中是一款相当不错的挖掘机产品。

三一挖掘机故障分析

SY215型挖掘机在液压系统中常见故障及分析山西交通职业技术学院工程机械系张锦摘要：工程机械应用日益广泛，在使用过程中，其故障的诊断和排除方法显得尤为重要。

本文就SY215型挖掘机液压系统方面常见的故障及排除方法进行分析研究，做以对比研究得出常见故障的诊断和检测方法，并对故障的排除和解决总结方法和结论，对今后工程机械的维护及检测有一定的指导作用。

关键字：工程机械液压系统故障分析一、SY215型挖掘机在液压系统方面的常见故障工程机械产品应用日益广泛，由于其结构复杂、工作装置使用率高、加之其工况较差，在使用过程中经常会出现问题。

据统计，工程机械的所有故障中液压系统的故障出现几率相对较高，为了提高使用效率和节约售后成本，具备一定的故障检测方法显得十分重要。

本文主要针对SY215型挖掘机液压系统在工作无力、整车行起走跑偏方面常见的故障及排除方法进行探讨。

二、SY215型挖掘机工作无力的故障分析及排除方法1、SY215型挖掘机工作无力的故障现象工作时候复合动作缓慢，冒黑烟，尤其是大臂提升较慢，油耗每小时高达18升，工作时间为1000小时左右。

2、SY215型挖掘机工作无力的故障分析及原因1）保养不及时，油路不畅，发动机高速运转时不能正常工作；2）主压力或先导阀压力太低引起；3）转速标定不正确，和额定转速相差较大或者位置传感器电压不对，控制器不能按液压泵正常的输出值输出功率。

其故障原因为：1）按要求在规定时间定时保养。

2）查看有无过压力调节。

3）转速是否调节过，油门拉线是否松动达不到额定转速；检查转速和压力是否在正常值。

4）位置传感器是否在要求的范围。

5）主阀的各先导传感器是否完好。

3、SY215型挖掘机工作无力的故障排除方法1）起机检查主压力在345KG左右，先导压力32KG，调节先导压力到38KG; 2）转速在S模式下达到2100转；3）位置传感器电压3.58V，重新标定转速，位置传感器电压标定到3.7V试车检查，机器工作正常，没有发现黑烟，动作达到出厂时速度。

挖掘机常见故障举例及对应维修方法

挖掘机常见故障维修方法挖掘机维修方法：1、发动机转速下降首先要测试发动机本身输出功率，如果发动机输出功率低于额定功率，则产生故障的原因可能是燃油品质差、燃油压力低、气门间隙不对、发动机的某缸不工作、喷油定时有错、燃油量的调定值不对、进气系统漏气、制动及其操纵杆有毛病和涡轮增压器积炭。

如果发动机输出动力正常，就需要查看是否因为液压泵的流量和发动机的输出功率不匹配。

液压挖掘机在作业中速度与负载是成反比的，就是流量和泵的输出压力乘积是一个不变量，泵的输出功率恒定或近似恒定。

如果泵控制系统出现了故障，就不能实现发动机、泵及阀在不同工况区域负荷优化匹配状态，挖掘机从而将不能正常工作。

此类故障要先从电器系统入手，再检查液压系统，最后检查机械传动系统。

2、工作速度变慢挖掘机工作速度变慢主要原因是整机各部磨损造成发动机功率下降与液压系统内泄。

挖掘机的液压泵为柱塞变量泵，工作一定时间后，泵内部液压元件(缸体、柱塞、配流盘、九孔板、龟背等)不可避免的产生过度磨损，会造成内漏，各参数据不协调，从而导致流量不足油温过高，工作速度缓慢。

这时就需要整机大修，对磨损超限的零部件进行修复更换。

但若不是工作时间很长的挖掘机突然变慢，就需要检查以下几方面。

先查电路保险丝是否断路或短路，再查先导压力是否正常，再看看伺服控制阀-伺服活塞是否卡死以及分配器合流是否故障等，最后将液压泵拆卸进行数据测量，确认挖机问题所在。

3、挖掘机无力挖掘无力是挖掘机典型故障之一。

对于挖掘无力可分为两种情况：一种为挖掘无力，发动机不憋车，感觉负荷很轻;第二种为挖掘无力，当动臂或斗杆伸到底时，发动机严重憋车，甚至熄火。

①挖掘无力但发动机不憋车。

挖掘力的大小由主泵输出压力决定，发动机是否憋车取决于油泵吸收转矩与发动机输出转矩间的关系。

发动机不憋车说明油泵吸收转矩较小，发动机负荷轻。

如果挖掘机的工作速度没有明显异常，则应重点检查主泵的最大输出压力即系统溢流压力。
